   AF-2W Guardian

Разработчик: Grumman
Страна: США
Первый полет: 1948
Тип: Самолет ДРЛО
  ЛТХ     Доп. информация



AF-2W Guardian -  самолет ДРЛО, разработанный американской фирмой Grumman, на базе палубного штурмовика AF-2S Guardian. Самолет был выполнен без реактивного двигателя Westinghouse , а освободившееся пространство использовано для электронного оборудования и размещения третьего члена экипажа - оператора радиолокационной станции. Бывший бомбовый отсек содержал навигационно-поисковый радар AN/APS-20 и был закрыт большим подфюзеляжным радиопрозрачным обтекателем.

В феврале 1945 года Бюро Аэронавтики ВМС США выдало заказ на постройку трех прототипов самолета Grumman G-70. Третий прототип самолета, получивший обозначение XTB3F-1S, был достроен без ТРД Westinghouse. Освободившееся место использовали для установки электронного оборудования и организации места для третьего члена экипажа - оператора РЛС. В бывшем бомбоотсеке установили РЛС AN/APS-20 , антенну которой разместили в большом обтекателе под фюзеляжем. Эта машина поднялась в воздух в ноябре 1948 года

AF-2W был оснащен звездообразным двигателем Pratt & Whitney R-2800-48W. Серийный выпуск самолета ДРЛО составил 153 машины; без вооружения, он легко узнавался по своему подфюзеляжному обтекателю навигационно-поискового радара AN/APS-20, который дополнялся большим количеством электронного оборудования. Экипаж самолета состоял из четырех человек - пилота, навигатора и двух операторов.








 ЛТХ:
Модификация   AF-2W
Размах крыла, м   18.29
Длина самолета,м   13.23
Высота самолета,м   4.01
Площадь крыла,м2   51.00
Масса, кг
  пустого самолета   6700
  нормальная взлетная   9040
  максимальная взлетная   10760
Тип двигателя   1 ПД Pratt Whitney R-2800-48W
Мощность, л.с.   2400
Максимальная скорость, км/ч   510
Крейсерская скорость, км/ч   267
Практическая дальность, км   2414
Радиус патрулирования, км   650
Практический потолок, м   9905
Экипаж, чел   4


 Доп. информация :


 Фотографии:

 XTB3F-1S
 Серийный AF-2W
 Серийный AF-2W

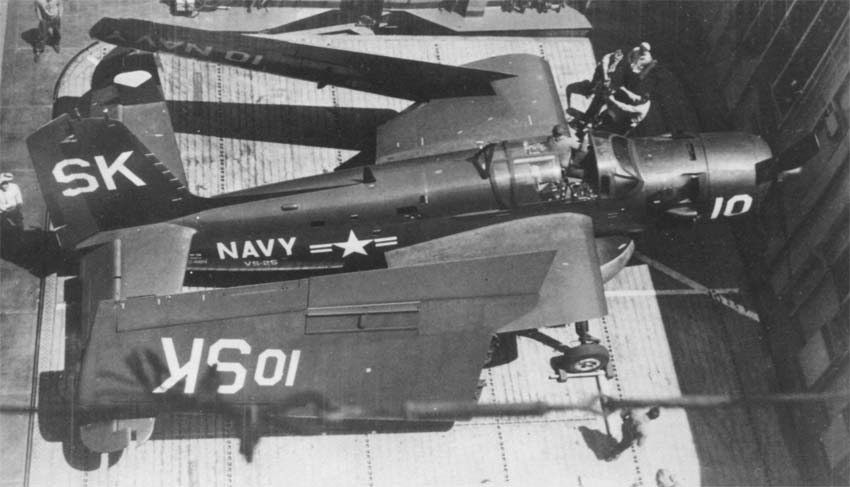

 AF-2W на подъемнике авианосца

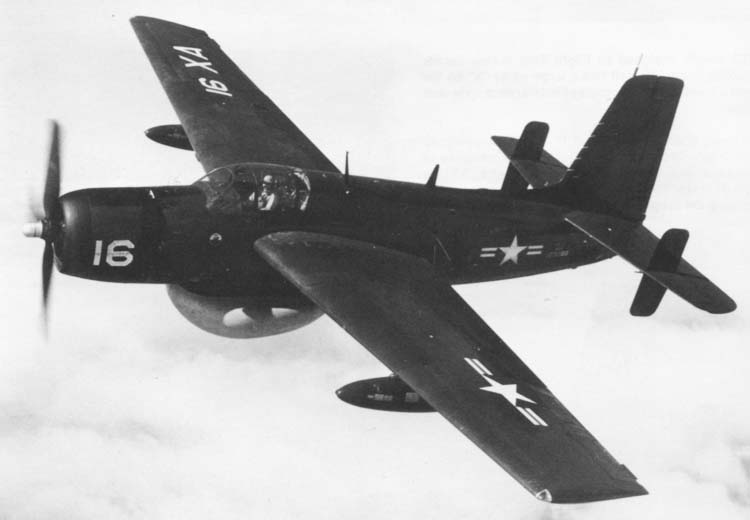

 AF-2W

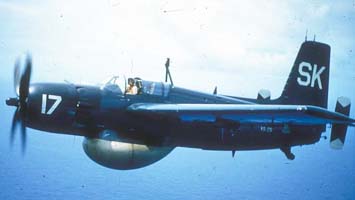

 AF-2W

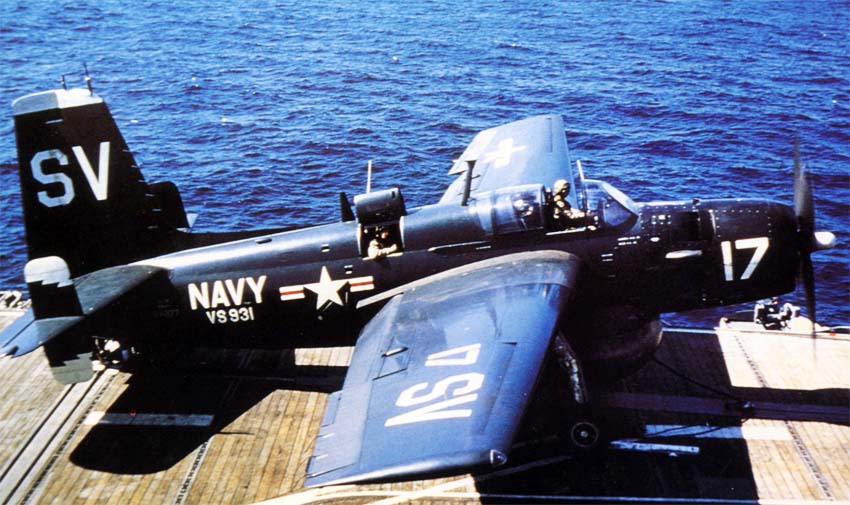

 AF-2W

 Варианты окраски:

 AF-2W







Список источников:

de Agostini. Мировая Авиация. Grumman AF Guardian (G-82)
Aerofiles.com. Grumman
Aviation Enthusiast Corner. Grumman AF-2W 'Guardian'
Авиация и Космонавтика. Евгений Климович. Михаил Никольский. Развитие и применение самолетов дальнего радиолокационного обнаружения и управления
Puntam. Rene J. Francilion. Grumman Aircraft since 1929
Naval Fighters. Robert J. Kowalski. Grumman AF Guardian
