Самолет Boeing Е-3 Sentry, обеспечивающий дальнее радиолокационное обнаружение, управление и связь, разработали еще в 1960-е годы. С тех пор в странах НАТО он стал основным средством управления действиями боевой авиации. Этот самолет ознаменовал настоящий прорыв в стратегии и тактике ведения воздушных войн.

Большие обзорные радиолокаторы появились на самолетах к концу Второй мировой войны. В отличие от более ранних РЛС их разработали для осмотра обширных областей неба и обнаружения всех находящихся там летательных аппаратов. Из первых самолетов дальнего радиолокационного обнаружения (ДРЛО) наиболее широко использовался ЕС-121 Warning Star, сделанный на базе авиалайнера Super Constellation. Он применялся ВМФ и ВВС США с начала 1950-х годов и до окончания войны во Вьетнаме. Серьезным недостатком этого самолета были его относительно маломощные поршневые двигатели в сочетании с малым практическим потолком (чем выше расположена РЛС, тем большую дальность она может охватить). В 1960-е годы в ВВС США рассчитали, что РЛС на высоте 9145 м будет иметь дальность обзора до 395 км, увеличивая запас времени для передачи ПВО данных о приближении советских бомбардировщиков. "Близорукость" РЛС образца 1950-х годов усугублялась переходом ударных самолетов к действиям на малых высотах. Пока бомбардировщики находились выше самолета ДРЛО, эффект "засветки от земли" не возникал, но самолеты, идущие на малой высоте, могли скрыться в отраженных от земной поверхности сигналах. В силу этого, а также по целому ряду иных причин, потребовалась новая РЛС и новый самолет для нее.

В 1965 году ВВС США запустили программу разработки технологии обнаружения на фоне земли (ORT, Overland Radar Technology) для создания РЛС, способной обозревать нижнюю полусферу и различать там небольшие реактивные цели. Воплощением этой программы стала импульсно-доплеровская РЛС, использующая не только периодическое излучение импульсов энергии, но и доплеровское смещение фазы принятого сигнала, отраженного от цели. Она работает на принципе сравнения частоты повторения импульсов (PRF, pulse repetition frequency) излучаемого сигнала РЛС с частотой отраженного эхо-сигнала. Большинство принимаемых сигналов отражаются от земли, но сигналы других частот PRF, которые отражаются от движущейся цели, можно выделить.

Имеются некоторые курсовые углы и дальности, при которых цель не может быть замечена, либо видимая дальность до нее может отличаться от истинного значения в несколько раз. Поэтому для создания работоспособной РЛС обнаружения целей на фоне земли (ODR, Overland Downlook Radar) пришлось провести обширные исследования. Даже после этого она страдала от таких проблем, как ложные засечки от листьев, волнуемых ветром. Потребовался очень мощный компьютер, способный проверять каждый импульс РЛС и отображать на дисплеях операторов только подлинные цели и их реальные координаты. Под эти требования были сделаны и испытаны две РЛС. Одну создала фирма "Hughes Aircraft", другую - "Westinghouse Electric".

Предложение разработать самолет ДРЛОиУ/AWACS привлекло фирмы "Boeing Aerospace" и "McDonnell Douglas". Исследования фирмы "Boeing" включали разработку специализированных самолетов-носителей, но в итоге она не смогла предложить ничего лучше спецварианта авиалайнера Boeing 707-320. Для увеличения продолжительности полета в 1969 году было решено оснастить модель 707 AWACS восемью двигателями TF34(использовались на А-10) в спаренных гондолах. Впоследствии этот вариант отменили и выбрали четыре стандартных двигателя TF33. В июле 1970 года "Boeing" выиграл конкурс и получил заказ на два самолета ЕС-137D для оценки конкурирующих проектов разработчиков РЛС. Лучшим оказался радар AN/APY-1/-2 ODR фирмы "Westinghouse".

На самолете Е-3 он установлен в круглом вращающемся радиопрозрачном обтекателе, водруженном на две 3,35-метровые опоры над фюзеляжем. Внутри этого огромного обтекателя также установлено много вспомогательного оборудования. Такая установка предотвращает возникновение помех и искажений, способных повлиять на точность работы. К обтекателю крепится антенна для обмена цифровыми данными, используемая системой распознавания "свой-чужой" и связным оборудованием. Обтекатель изготовлен из стеклопластика. Он оказывает незначительное воздействие на скорость и управляемость самолета.

При работе антенна РЛС вращается со скоростью до 6 оборотов в минуту, обеспечивая перемещение луча по окружности. В первых 24 самолетах Е-3 компьютер IBM СС-1 обрабатывал входящие эхо-сигналы РЛС со скоростью 740000 операций в секунду и передавал результаты на девять дисплеев (SDC, Situation Display Console) и два вспомогательных блока индикации (ADU, Auxiliary Display Unit). Рабочие места операторов РЛС расположены поперек салона в три ряда. За ними стоит станция офицера управления. В носовой части располагается экипаж, БРЭО и оператор компьютера. Дальше к хвостовой части - отсек бортинженера, а в самом хвосте - кухня и места для отдыха. Обычно Е-3 дозаправляется в полете. Продолжительность полета без дозаправки - 11 часов, а с дозаправкой - до 18. Экипаж состоит из 20 человек, 16 из них - технические специалисты.

РЛС может работать в одном из шести режимов. Самый простой - "Пассивный", когда просто принимаются радиосигналы и определяются их координаты. В режиме "За горизонтом" (ВТН, Beyond The Horizon) вся энергия РЛС излучается на максимальную дальность без определения угла места. Но чаще всего используется режим "Импульсно-доплеровское сканирование с определением угла места" (PDES, Pulse-Doppler Elevation Scan), в котором радиолуч сканирует сектор пространства попеременно вверх-вниз для охвата всей зоны контроля. Принятые сигналы анализируются для определения силы пикового уровня эхо-сигнала, что в свою очередь дает угол места цели.

Азимут цели определяется путем неоднократного сканирования и сравнения его результатов из различных положений во времени и пространстве. Режим PDES дает максимальный объем информации, но дальность действия в этом режиме минимальна. В тех случаях, когда обнаружение удаленных целей важнее, чем знание их высоты, можно переключиться на режим "Импульсно-доплеровское сканирование без определения угла места" (PDNES, Pulse-Doppler Non-Elevation Scan), в котором отключается сканирование по вертикали. Режим "Морской" используется для поиска надводных целей при всех состояниях морской поверхности. В шестом режиме - "Чередуемый" - используются различные режимы совместного излучения высоких и низких PRF-частот. При этом оптимизируется способность экипажа к поиску как воздушных, так и морских целей, и обнаружение их за пределами прямой видимости.

Boeing E-3 сочетает планер авиалайнера Boeing 707-320 с мощной РЛС и другими радиоэлектронными системами. Самолет предназначен для решения задач СТ - управления, связи и радиотехнической разведки (от command, control, communications, intelligence) в заданном районе и способен отслеживать самолеты и ракеты противника, а также осуществлять наведение своей авиации. С момента принятия на вооружение Е-3 в полной мере продемонстрировал свои возможности, став важнейшим компонентом ПВО США и НАТО.

Были построены два прототипа, обозначенные ЕС-137D, - первый из них поднялся в воздух 9 февраля 1972 года. Использовавшийся для испытания новой РЛС и совместимости вращающегося обтекателя антенны с планером, самолет затем последовательно модернизировали. Модернизированный вариант обозначили E-3А. Еще два E-3А были заказаны по программе FSD.

В 1975-1983 годах построены в общей сложности 30 самолетов E-3А. Первый полет Е-3 со штатным комплектом БРЭО состоялся 25 мая 1976 года, а ВВС США первую машину получили 23 марта 1977 года. Состояния первоначальной оперативной готовности E-3А достигли в апреле 1978 года, а в системе ПВО континентальной части США самолеты стали использоваться с января 1979 года. С тех пор Е-3 принимали участие во всех масштабных военных операциях США, включая Гренаду (1983 год), Ливан (1983 год), Панаму (1989 год), Ирак (с 1991 года) и Афганистан (с 2001 года).

Первые 24 самолета были поставлены в базовой комплектации, десять последних - в модернизированном, стандартном, для ВВС США/НАТО варианте с усовершенствованной РЛС AN/APY-2. E-3А доработали в E-3В путем установки помехоустойчивой системы связи, работающей в телефонном режиме, системы связи Have Quick, повышения помехоустойчивости всего БРЭО, а также установки еще пяти рабочих мест для операторов и т. п. Первый E-3В американские ВВС получили 18 июля 1984 года. По проекту "Snappy" в 1991 году на семи E-3В специально под операцию "Буря в пустыне" установили ряд систем, назначение которых не раскрыто до сих пор. Позже аналогичным образом доработали еще восемь самолетов. Десять самолетов стандарта ВВС США/НАТО получили системы Have Quick, на них повысили вычислительные мощности и эффективность БРЭО (модернизированные самолеты обозначаются E-3С). Самолеты Е-3 ВВС США, прошедшие модернизацию планера по стандарту "Блок 40/45", обозначаются E-3G. 28 августа 2009 года Е-3 ВВС США получил тяжелые повреждения при аварийной посадке и возникшем затем пожаре (самолет отремонтирован).

18 стандартных E-3А были поставлены НАТО вместе с тремя Boeing 707ТСА для проведения учебной подготовки. Интеграцию систем данных машин в НАТО осуществляла компания "Dornier" (Бавария, Оберпфаффенхоффен). Самолеты поступили на вооружение 1-й, 2-й и 3-й эскадрилий ДРЛО ОВС НАТО, дислоцированных в Гайленкирхене (ФРГ). Заказанные под регистрационными номерами США с 79-0442 по 79-0459, самолеты перерегистрировали в Люксембурге как LX-N90442 - LX-N90459. В настоящее время НАТО располагает 17 самолетами Sentry, один E-3А разбился в июле 1997 года в Греции во время посадки.

Кроме ВВС США и НАТО Е-3 экспортировались в три государства. E-3А "стандартный" (отличный от первоначального "базового") поставлялись Саудовской Аравии с 1986 года; самолеты с номерами 1805 и 1806 изначально летали в окраске ВВС США, они поступили на вооружение 18-й эскадрильи, дислоцированной в Аль-Хардж, в 1997 году эскадрилью перебазировали в Эр-Рияд. На вооружении 18-й эскадрильи также состоят восемь заправщиков КE-3А.

Несмотря на появление в США в середине 90-х самолетов-разведчиков (U-2R, Е-8 "Джистарс", RC-12K "Гардрейл Коммон Сенсор"), на вооружении объединенных ВВС блока НАТО состоят самолеты ДРЛО и управления только одного типа - Е-3 "Сентри" системы АВАКС. Перспектива выдвижения границ Североатлантического союза на восток за счет включения в него государств Восточной Европы и Балтии дает возможность с помощью самолетов этого типа вести разведку воздушного и морского пространства всей европейской части Российской Федерации, включая наблюдение за выходом из баз кораблей и подъемом авиации с аэродромов.

Самолет Е-3, созданный еще в середине 70-х годов на базе авиалайнера Боинг 707, предназначался для дальнего радиолокационного обнаружения и сопровождения воздушных целей (в том числе низколетящих на фоне земной поверхности) в интересах ПВО сначала Североамериканского континента (в системе НОРАД), а затем и Западной Европы ("Нейдж"). Он позволял обнаруживать и определять координаты вторгающихся бомбардировщиков на удалении 600 км, а низколетящих истребителей с эффективной площадью рассеяния (ЭПР), равной 7 м , - до 400 км, и управлять в воздушных боях тактической авиацией с наведением на воздушные цели противника нескольких десятков самолетов одновременно.

В боевом составе ВВС США и объединенных ВВС НАТО находится соответственно 34 самолета E-3В (экипаж 22 человека) и 18 E-3А (17). Основу их оборудования составляет бортовая многорежимная РЛС AN/APY-2 (10-см диапазона волн, массой около 3,5 т). Обзор пространства осуществляется с помощью антенны (размер 7,3 х 1,5 м, масса 1,5 т), вращающейся в горизонтальной плоскости с постоянной скоростью 6 об/мин. Она размещена в радиопрозрачном обтекателе (9,1 х 1,8 м) над фюзеляжем самолета. Зона поиска разбивается на 32 азимутальных сектора, в каждом из которых осуществляется собственный режим работы. Причем эти сектора и их режимы могут изменяться в ходе наблюдения с периодичностью вплоть до одного оборота антенны. Станция имеет восемь режимов работы: импульсно-доплеровский без сканирования луча в вертикальной плоскости; импульсно-доплеровский со сканированием луча по углу места для оценки высоты полета воздушных целей; надгоризонтный поиск импульсами (с отсечкой сигналов ниже линии горизонта) без доплеровской селекции; обзор движущихся и неподвижных надводных целей суперкороткими импульсами (для подавления отражений от морской поверхности); пассивное пеленгование источников помех 10-см диапазона волн; совмещение всех (или в любой комбинации) вышеуказанных режимов; резервный (для срочной подмены в радиолокационном наблюдении другого самолета Е-3); проверки и техническое обслуживание станции.

С момента ввода самолетов E-3А в 1977 году в состав авиации ПВО и тактического авиационного командования ВВС США они прошли две фазы модернизации, включая усиление конструкции и другие мероприятия по увеличению эксплуатационного ресурса планера и двигателей не менее чем на 20 - 25 лет. В процессе модернизаций, помимо обеспечения в соответствии с требованиями НАТО возможностей по обнаружению надводных целей, были изменены параметры сигнала РЛС таким образом, чтобы избежать взаимных помех системы АВАКС и наземных РЛС системы ПВО в Западной Европе. В рамках программы "Солти нет" (Salty Net) была также обеспечена оперативная совместимость самолета Е-3 с натовскими системами управления 412L (объединенные ВВС), "Нейдж" (ПВО) и другими системами на Европейском театре войны. Одним из важных этапов эволюции системы АВАКС было оснащение в 1979 году самолетов Е-3 и истребителей аппаратурой объединенной тактической системы распределения данных ДЖИТИДС, позволившей передавать не только речевую, но и визуально отображаемую символьную информацию об обстановке на борт одновременно нескольких десятков самолетов, находящихся в радиусе до 600 км, что значительно упростило управление авиацией. Ранее при перехвате маневрирующей цели обычно был необходим трехминутный радиообмен с использованием до 300 слов уставной терминологии, обозначающих номера целей, радиолокационные контакты с ними, данные сопровождения, целеуказания, собственного местоположения и курса истребителей. Теперь же с помощью системы ДЖИТИДС все это с большей точностью и в увеличенном объеме может передаваться и выводиться на дисплей летчика почти в реальном масштабе времени.

Роль самолетов E-3А при выполнении задач ДРЛО и управления постоянно возрастала. Так, в ходе войны в зоне Персидского залива в 1991 году они выполняли следующие задачи: управление дозаправкой самолетов в воздухе, проводка на Ближневосточный ТВД американских стратегических бомбардировщиков В-52, вывод групп стратегических, тактических и палубных самолетов в районы нанесения ударов по наземным целям, управление непосредственной авиационной поддержкой сухопутных войск, обнаружение иракских вертолетов, охранное слежение за находящимися на патрулировании разведчиками Е-8А^ U-2R и RC-135. В подготовке и проведении трехдневной воздушной наступательной операции участвовало не менее 15 самолетов Е-3 ВВС США из состава 522-го авиакрыла ДРЛО и управления (с авиабазы Тинкер, штат Оклахома), ВВС Саудовской Аравии и объединенных ВВС НАТО, осуществлявших наблюдение с южных, западных и северных границ Ирака.

Во время наступления (операция началась 16 января 1991 года) в наряде ДРЛО участвовали пять машин из состава ВВС США, базировавшихся в Эль-Рияд (Саудовская Аравия) и Инджирлик (Турция). Четыре из них патрулировали в воздушном пространстве Саудовской Аравии (три находились в первом, приграничном эшелоне барражирования и один - во втором). При этом сопровождалось одновременно до 250 самолетов над территорией площадью 190 тыс. км . Параллельно действовали и самолеты E-3А НАТО и Саудовской Аравии. Первые контролировали воздушное и морское движение в акватории Средиземного моря, вторые применялись для ретрансляции в объединенный разведцентр и другие органы управления Ближневосточного ТВД данных о воздушной обстановке, которые были получены от американских самолетов ДРЛО. Всего в ходе войны самолеты E-3В совершили 448 самолето-вылетов с общим налетом 5546 ч, что по напряженности превосходило использование всех самолетов-разведчиков ВВС США и других участников многонациональных сил, воевавших против Ирака.

Характерно, что система АВАКС практически непрерывно находится в оперативном использовании, решая, как правило, наиболее ответственные задачи. Так, в настоящее время самолеты Е-3 объединенных ВВС (с международными экипажами) обеспечивают контроль за ситуацией в югославском конфликте на Балканах, являясь основным средством разведки, в частности по выполнению условий эмбарго на поставки в Боснию и Герцеговину военных грузов воюющим сторонам. Наблюдение за морскими путями таких поставок началось 16 июля 1992 года, а слежение за воздушной обстановкой - тремя месяцами позже (оно ведется с высокой интенсивностью одновременно парой самолетов). Согласно сообщениям прессы, к концу сентября 1993 года состоялось 500 самолето-вылетов E-3А на патрулирование над Адриатическим морем и территорией Восточной Европы.

Постоянное расширение задач ДРЛО самолета E-3А стало возможным благодаря высокой помехозащищенности антенны его РЛС, обусловленной исключительно низким уровнем заднего и боковых лепестков диаграммы направленности. Этот факт, ранее не раз отмечавшийся военными специалистами, был подтвержден в реальных боевых условиях во время операции "Буря в пустыне", в начале которой иракская сторона предприняла попытки радиоэлектронного подавления системы АВАКС, оказавшиеся полностью бесплодными. Эффективность РЛС AN/APY-2 обусловливалась также широким применением в ней цифровой обработки сигналов - почти четверть массы аппаратуры станции (830 кг) приходится на ее процессорную часть. Все это гарантировало эволюционное совершенствование системы ДРЛО и управления АВАКС в течение 10-15 лет. Однако вместо эволюции происходит качественный скачок в развитии этой системы, связанный с кардинальным изменением концепции боевого применения самолета Е-3, ожидаемого в результате реализации запланированной Соединенными Штатами и НАТО на вторую половину 90-х годов третьей фазы его модернизации - усовершенствование РЛС и ее интеграция с бортовой станцией радиотехнической разведки (РТР). Эта фаза включает два проекта: RSIP и Block 30/35.

Проект RSIP (Radar System Improvement Program) направлен на обеспечение дальнего, как и прежде, обнаружения современных воздушных целей, ЭПР которых по сравнению с 70-ми годами значительно уменьшилась. Это требование относится прежде всего к крылатым ракетам, чтобы добиться, по крайней мере, двухкратного (относительно существующих характеристик) увеличения дальности действия по ним в интересах достижения достаточного временного интервала предупреждения об атаке и подготовки мер для ее отражения. Как заявил директор программы модернизации АВАКС полковник П. Крэйг, эта система будет способна осуществлять обнаружение целей, составляющих по размерам небольшую долю площади истребителя, на дальности 250 морских миль (425 км) без заметного увеличения мощности РЛС. По некоторым источникам, эта доля может составлять 1 м.

Увеличения дальности обнаружения малоразмерных целей предполагается достичь главным образом путем повышения на порядок чувствительности приемной подсистемы РЛС за счет использования нового для АВАКС вида сигнала - со сжатием импульса при приеме с коэффициентом 4:1. Это потребует замены 19 и добавления 17 новых плат в пяти выдвижных модулях станции. Следует отметить, что необходимая для сжатия отраженного сигнала внутри-импульсная частотная модуляция в еще большей степени увеличит помехозащищенность РЛС.

Улучшению характеристик обнаружения КР и других малоразмерных целей, а также, возможно, стартующих баллистических ракет в интересах ПРО на ТВД будет способствовать замена 16-разрядного радиолокационного процессора цифровой доплеровской обработки и корреляции отраженных сигналов, имевшего быстродействие 3 млн. опер/с, 32-разрядным модульным процессором фирмы "Контрол дейта" с быстродействием 44 млн. опер./с, приближающимся к производительности супер-ЭВМ.

Процессор объединяет пять параллельно действующих модулей с RISC-структурой (предусматривает сокращенный набор команд), каждый из которых включает микропроцессор R3000, акселератор операций с плавающей запятой R3010 и по две пары запоминающих устройств (ЗУ): сверхоперативных емкостью по 64 кбайт и локальных - одно основное, с произвольной выборкой емкостью 8 Мбайт, второе перепрограммируемое (364 кбайт). Скорость связи R3000 и R3010 с сверхоперативными ЗУ составляет 200 Мбайт/с, с локальными ЗУ - 100 Мбайт/с, с периферийными входами модуля - 25 Мбайт/с. Новый сигнальный процессор при одновременном обеспечении существенного повышения скорости аналого-цифровых преобразований в приемнике приближает радиолокационные характеристики AN/APY-2 к уровню современных американских бортовых РЛС "Джистарс" и "Асарс-2" с цифровой обработкой данных в реальном масштабе времени, действующих по наземным целям.

Важное преимущество нового процессора заключается в том, что он имеет среднее время наработки на отказ 1400 ч (в основном благодаря резервированию модулей), тогда как для старого этот показатель составлял 123 ч. При осуществлении проекта RSIP специалисты стремятся не только повысить эффективность самолета по дальнему радиолокационному обнаружению и помехозащищенности, но и улучшить надежность работы всего радиолокационного оборудования, поскольку Е-3, осуществляя непрерывное наблюдение, несет дежурство по 18 ч с дозаправкой в воздухе и использованием усиленного состава экипажа. Для удобства работы персонала все черно-белые индикаторы рабочих мест заменяются цветными.

Еще одна цель проекта заключается в модернизации консоли управления и технического обслуживания РЛС с совмещением на ней двух электролюминесцентных (взамен плазменных) индикаторов: один - контроля технического состояния радиолокационной аппаратуры, другой - анализа спектра излучаемых сигналов методом быстрого преобразования Фурье, чтобы указанные функции выполнял один оператор, а не два, как было раньше.

Если проект RSIP доводит до максимума радиолокационные возможности самолета Е-3, то Block 30/35 превращает его в систему комплексной воздушной разведки и управления, действующую как в активном (радиолокационном), так и в пассивном (РТР) режиме. В связи с этим уже теряет смысл применяющееся в нашей литературе определение "система ДРЛО" для термина АВАКС (AWACS - Airborne Warning End Control System - система воздушного предупреждения и управления).

Проект Block 30/35 предполагает оснащение самолета Е-3 станцией радиотехнической разведки AB/AYR-1, приемной станцией космической радионавигационной системы НАВСТАР и терминалом системы ДЖИТИДС класса 2Н, а также расширение памяти центральной ЭВМ. Главной задачей станции РТР, как подчеркивается в зарубежной печати, является беззапросное распознавание обнаруженных воздушных целей по их бортовым источникам излучения, в число которых входят самолетные РЛС управления оружием и пилотирования с огибанием рельефа местности, бортовые приемопередатчики навигационной системы TAKAN и т.д.

Перехват радиоизлучений таких источников и анализ в реальном масштабе времени их основных параметров, стандартных для цифровых обнаружительных приемников (несущая частота, длительность и период повторения импульсов), позволяют определить конкретный тип каждого и привязать к соответствующему носителю. Например, обнаружение сигналов самолетной РЛС AN/APG-66 будет свидетельствовать об обнаружении истребителя F-16A или В. Кроме того, определяется режим работы РЛС управления оружием самолета противника: находится ли она в состоянии поиска или уже выполнила захват и сопровождает цель, вырабатывая данные для стрельбы, что представляет собой информацию высшей приоритетности, когда самолет Е-3 управляет действиями своей авиации в воздушном бою. Емкость каталога опорных параметров станции, по данным западной прессы, рассчитана на 5000 радиолокационных режимов, что охватывает до 500 типов РЛС и их носителей. Следует иметь в виду, что эти цифры, как и большинство тактико-технических характеристик, приводимых ниже, относятся, судя по материалам зарубежной прессы, не к AN/AYR-1, а к ее базовой модели - AR-900, разработанной фирмой "ARGO системз".

Станция перекрывает два диапазона частот: 2 - 6 и 6 - 18 ГГц (причем за 2 с). Она имеет дальность действия около 600 м с вероятностью перехвата радиосигналов импульсного и непрерывного излучения, близкой к 1, максимальная плотность потока перехватываемых импульсов 10 , время реакции не превышает 1 с, одновременно обрабатывается до 500 радиолокационных сигналов. Станция обеспечивает круговой всенаправленный и остронаправленный прием с почти мгновенным сканированием в секторе 360° и моноимпульсным пеленгованием источников излучения с ошибкой 3° (среднеквадратическое отклонение). Характеристики станции AN/AYR-1 приведены ниже.

Точность измерения частоты, МГц...1
Разрешающая способность по частоте, МГц:

Модификации :

E-3A	первая серийная модификация с РЛС APY-1 на базе Boeing 707-300B.
E-3B	модификация 1984 года с новым электронным оборудованием.
E-3С	модификация Е-3В с РЛС APY-2. На этой модификации возможна подвеска УР "воздух-воздух" AIM-9 Sidewinder, в целях самообороны.
E-3D	модификация для ВВС Великобритании с ТРДД CFM56-2A-2.
Sentry AEW.Mk.I	обозначение E-3D Sentry c 1990 года.
E-3F	вариант E-3D Sentry для ВВС Франции.

ЛТХ:

Модификация	E-3A
Размах крыла, м	44.42
Длина самолета,м	46.61
Высота самолета,м	12.73
Площадь крыла,м2	283.75
Масса, кг
пустого самолета	77996
нормальная взлетная	147420
максимальная взлетная	160822
Внутренние топливо, л	90800
Тип двигателя	4 ТРДД Pratt Whitney TF33-P-100/100A
Тяга, кН	4 х 93.41
Крейсерская скорость, км/ч	860
Дальность действия, км	1612 (при 6 часовом патрулировании)
Продолжительность полета, ч.мин	11.0
Практический потолок, м	8840
Экипаж, чел	4 (+16 операторов ДРЛО)

Доп. информация :

Фотографии:

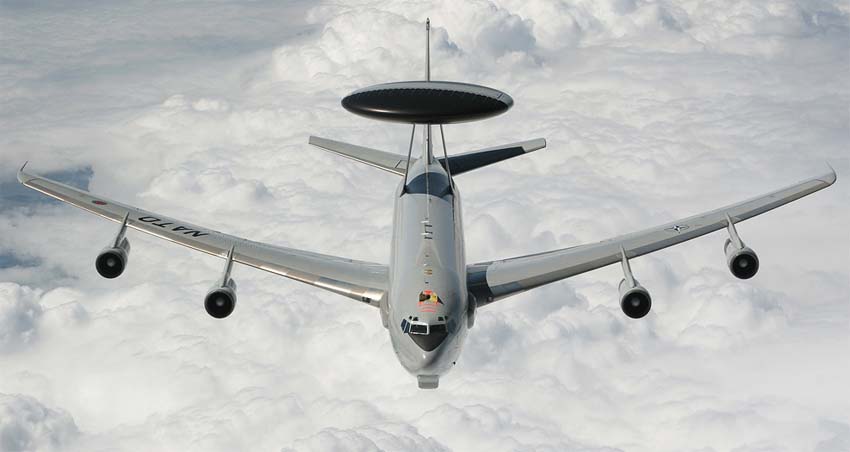

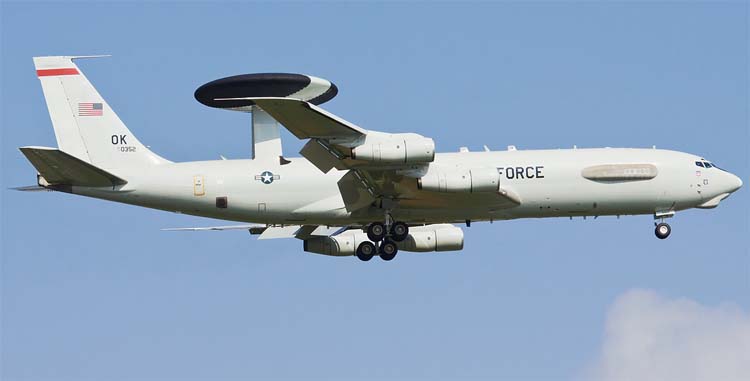

E-3A    (c) Colin Norwood

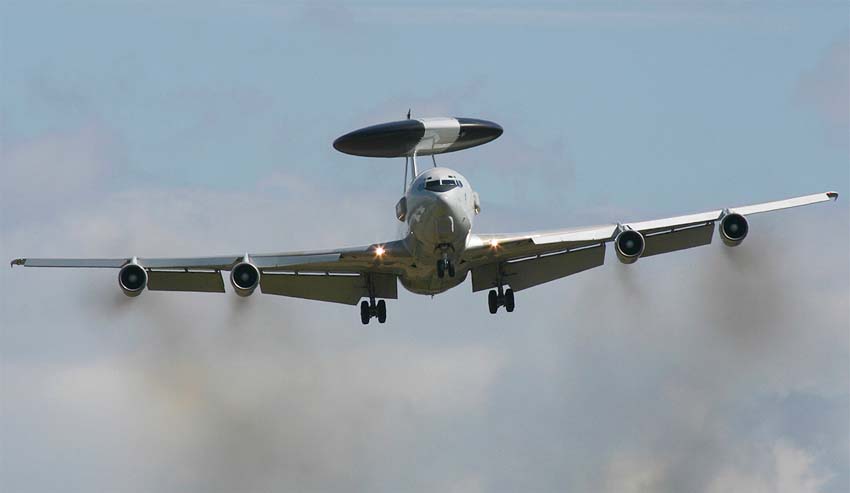

E-3A    (c) Philip Stevens

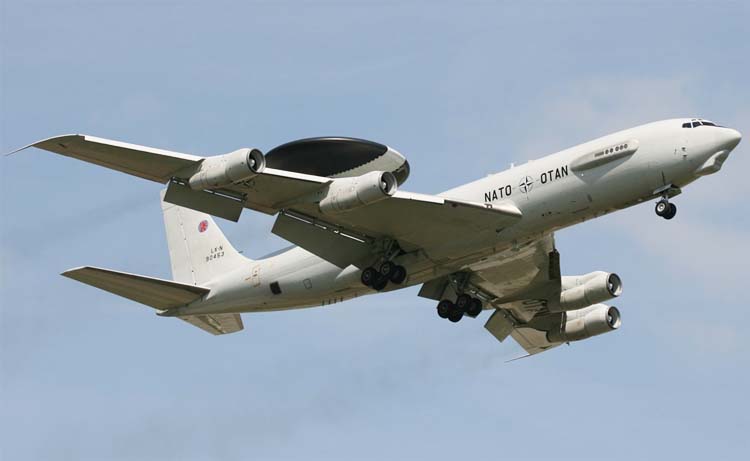

E-3A

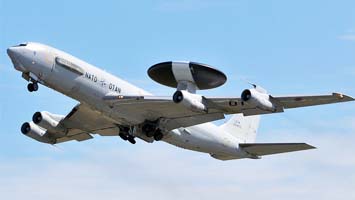

E-3A

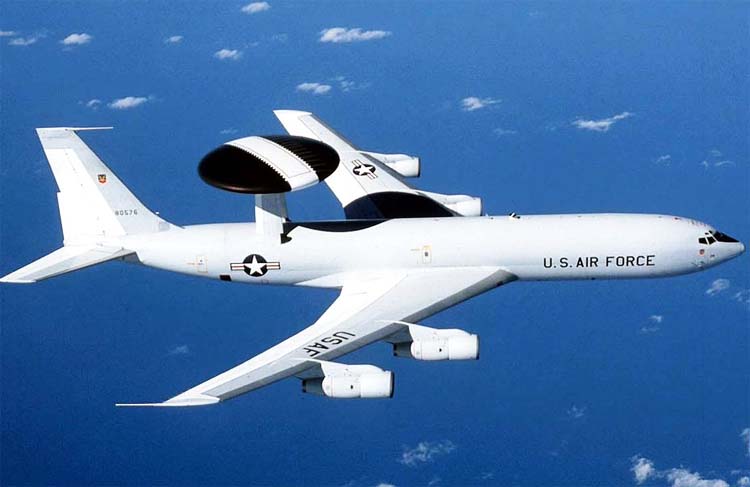

E-3B   (c) K. Bell

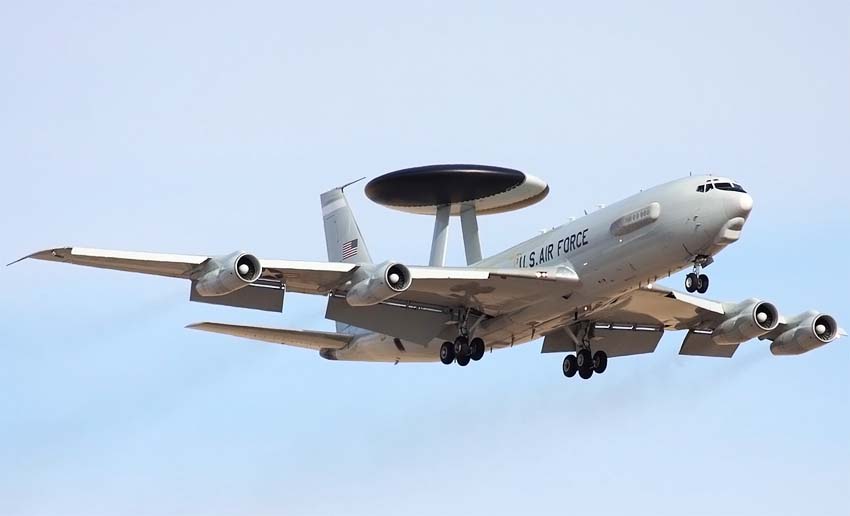

E-3B   (c) Isaac Lebowitz

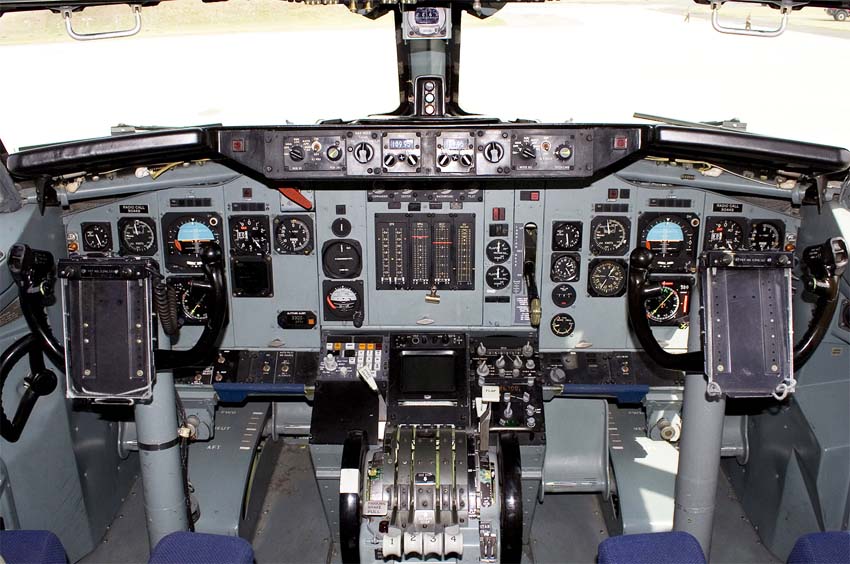

Кабина пилотов E-3A (c) Maciek Wolanski

Схемы:

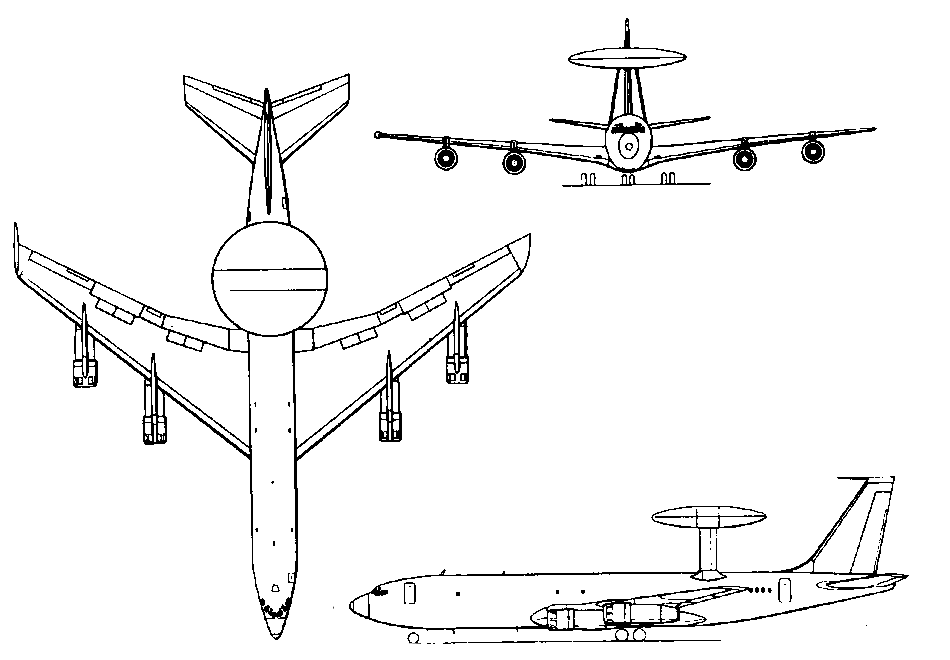

E-3A

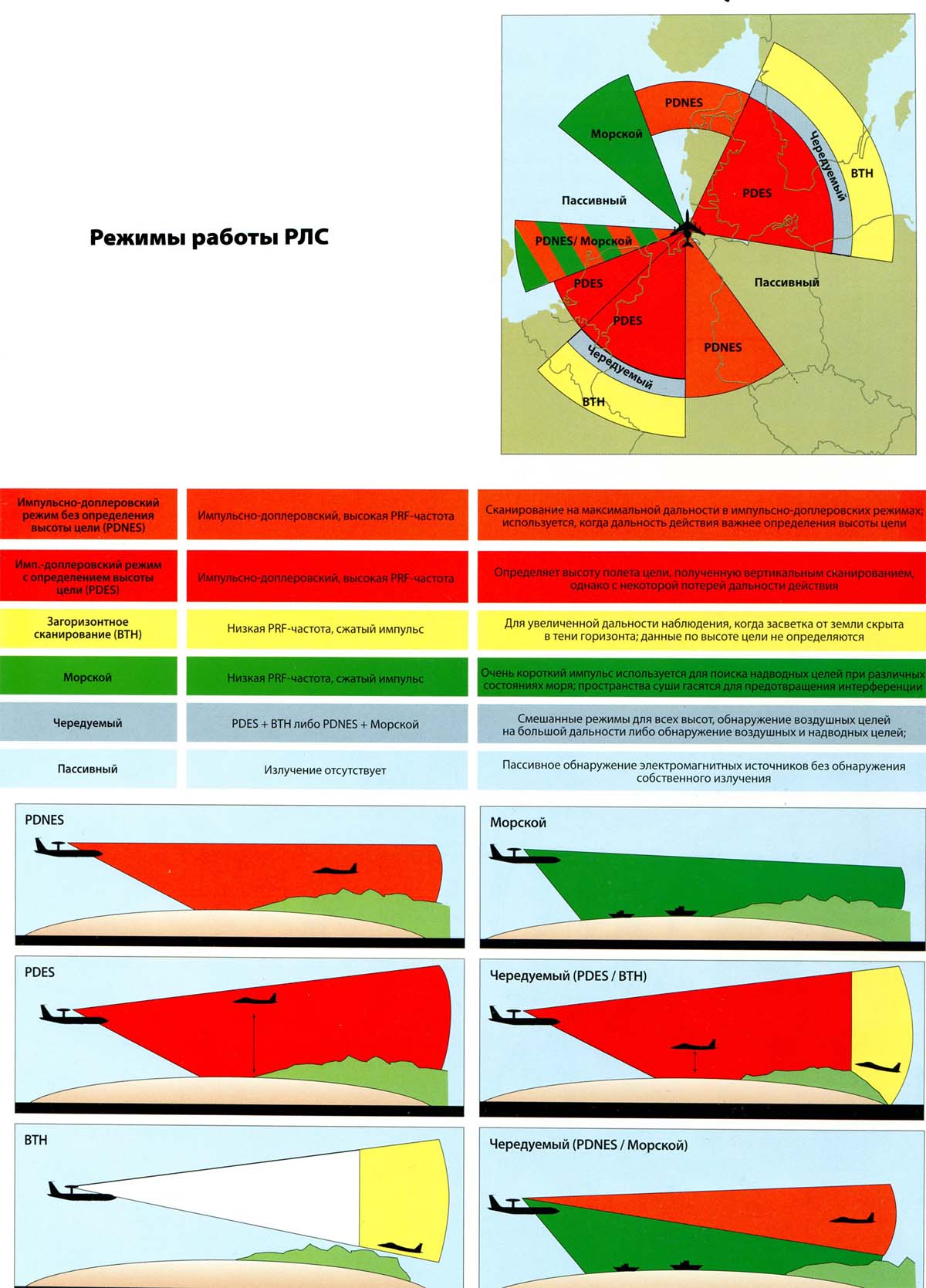

режимы работы РЛС

Варианты окраски:

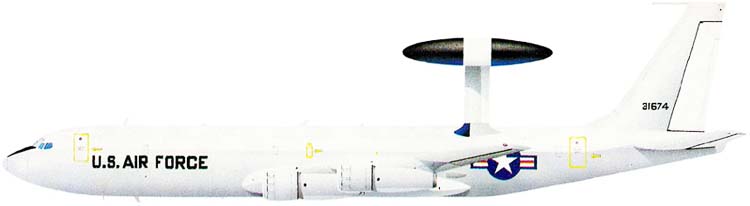

E-3A
