   HFB.320M Hansa

Разработчик: MBB
Страна: Германия
Первый полет: 1977
Тип: Самолет РЭБ
  ЛТХ     Доп. информация



Самолет НFВ-320М Hansa предназначен для приема излучений наземных радиолокационных станций и других электронных средств противника, а также для нарушения их работы с помощью нескольких бортовых передатчиков помех. НFВ-320М разработан на базе гражданского пассажирского самолета HFB-320, выпускаемого немецкой фирмой Hamburger Flugzeugbau G.m.b.H. (позднее  MBB G.m.b.H.). Опытный образец этого самолета впервые поднялся в воздух 21 апреля 1964 года, а серийное производство было начато в феврале 1966 года.

Особенностью самолета является среднерасположенное крыло, которому придана обратная стреловидность в 15°. На концах крыла установлены несъемные топливные баки. Хвостовое оперение однокилевое стреловидное, имеет Т-образную форму. В задней части самолета установлен небольшой подфюзеляжный киль. Силовая установка включает в себя два турбореактивных двигателя американской фирмы General Electriс GJ610-9 со взлетной тягой 1420 кгс. Двигатели установлены на пилонах в задней части фюзеляжа. Большая часть фюзеляжа самолета отведена под кабину, в которой смонтировано разнообразное электронное оборудование. Радиопрозрачные обтекатели неподвижных и вращающихся антенн этого оборудования установлены в носовой и хвостовой частях фюзеляжа, а также в районе расположения тормозных щитков.

Кроме основного предназначения - борьбы с радиоэлектронными средствами противника, самолеты этого типа широко используются в ВВС ФРГ для создания помех своим радиоэлектронным средствам с целью тренировки личного состава западногерманских радиолокационных постов и ракетных частей ПВО, а также для оценки перед принятием на вооружение бундесвера всех новых радиосвязных, радиолокационных и других электронных средств.









 ЛТХ:
Модификация   НFВ-320М
Размах крыла, м   14.49
Длина самолета,м   16.61
Высота самолета,м   4.94
Площадь крыла,м2   30.14
Масса, кг
  пустого самолета   5425
  максимальная взлетная   9200
Топливо, кг   2430
Тип двигателя   2 ТРД General Electric CJ610-9
Тяга, кН   2 х 14.00
Максимальная скорость, км/ч   825
Практическая дальность, км   2370
Практический потолок, м   12190
Экипаж, чел   5


 Доп. информация :


  Фотографии:

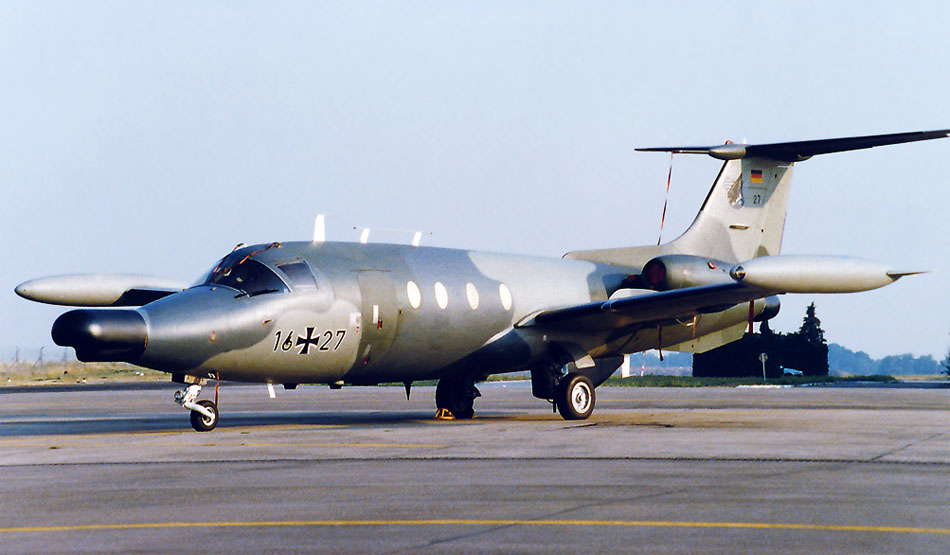

 НFВ-320М   (c) T.Laurent

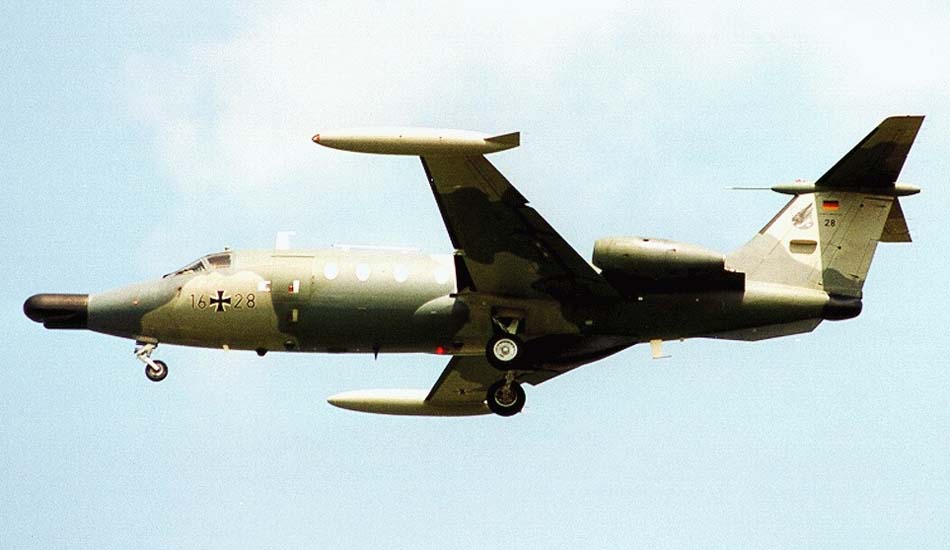

 НFВ-320М   (c) Peter Terlouw

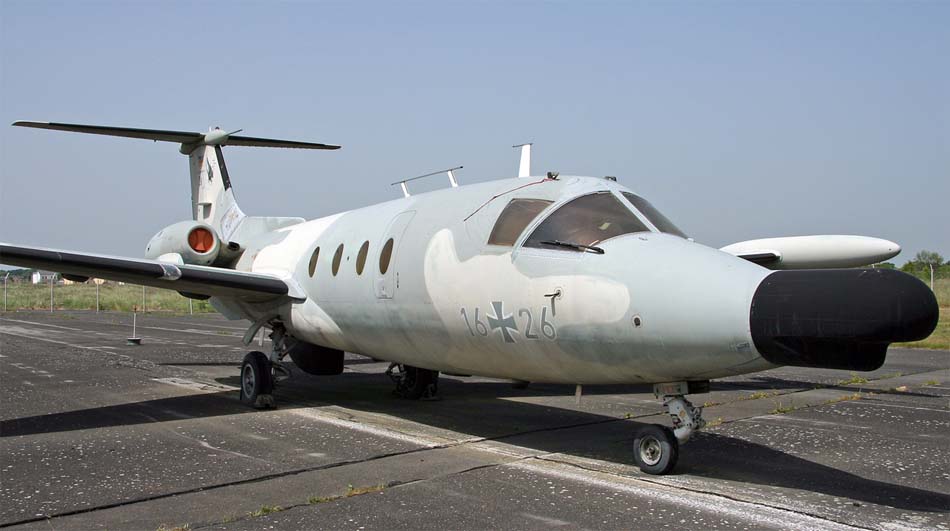

 НFВ-320М   (c) sg-etuo.de

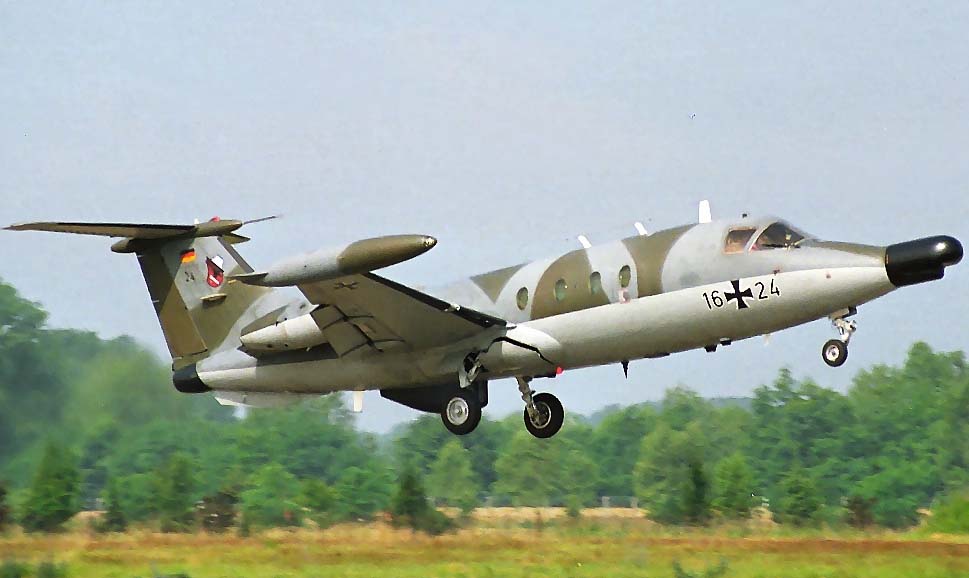

 НFВ-320М   (c) Radoslaw Idaszak

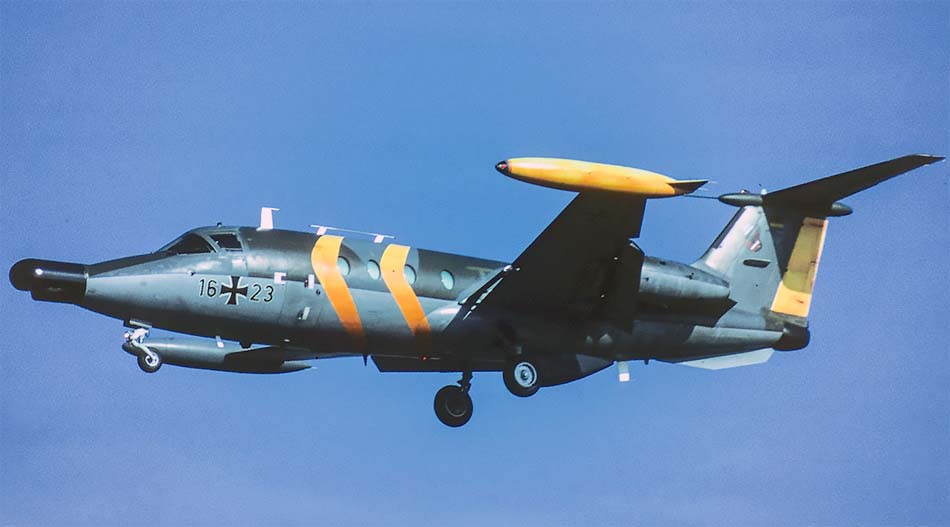

 НFВ-320М   (c) Gerhard Plomitzer

  Схемы:

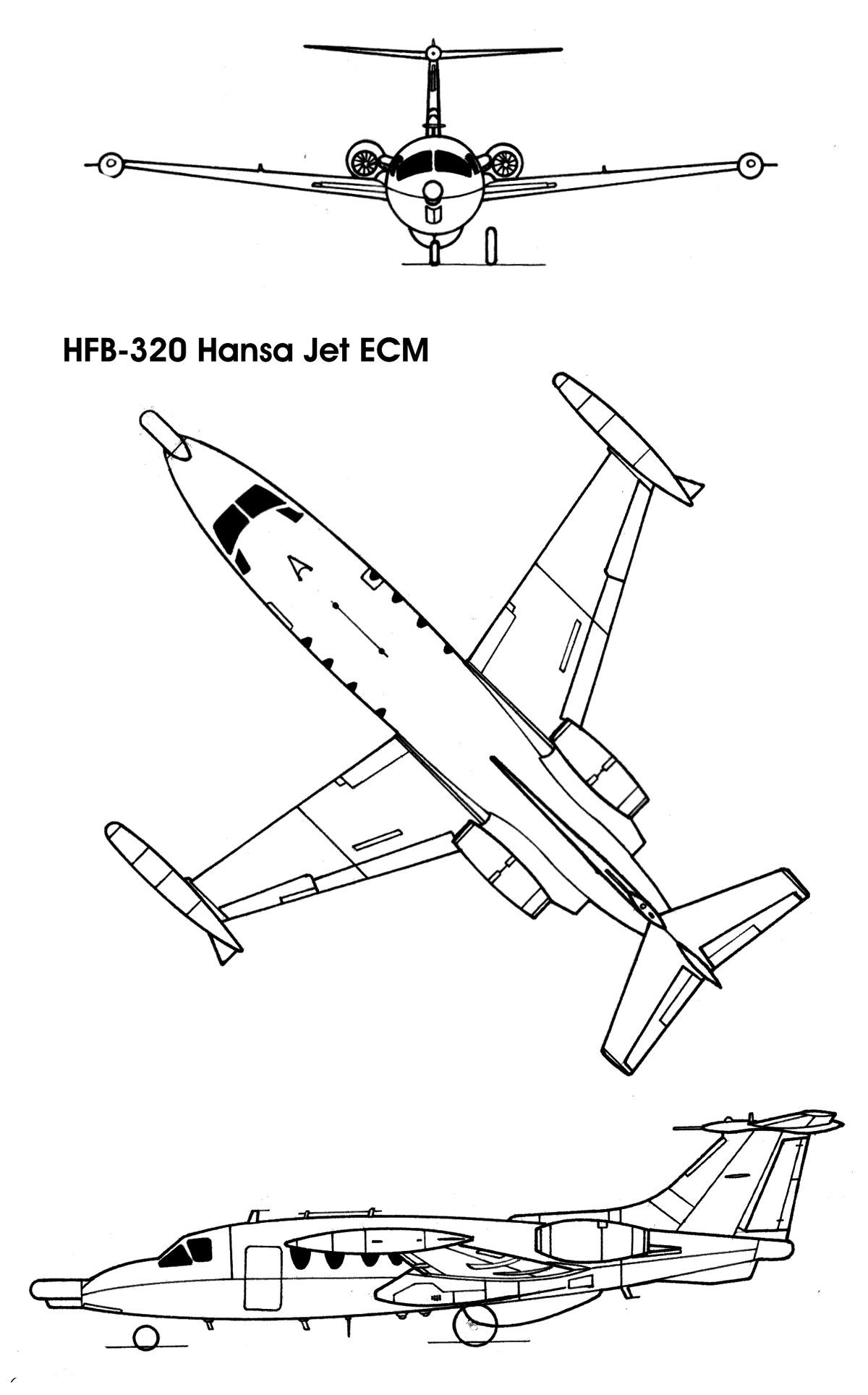

 НFВ-320М

  Варианты окраски:

 НFВ-320М  ВВС Германии
 HFB-320M  ВВС Германии







Список источников:

de Agostini. Мировая Авиация.  MBB HFB 320 Hansa
Дональд Д. Полная энциклопедия мировой авиации: Самолеты и вертолеты XX столетия
В.Н.Шунков. Самолёты спецназначения|
Das Flugzeug-Archiv. Schulflugzeug Hamburger Flugzeugbau HFB 320 "Hansa"
Hansajet.de. HFB 320 Hansa Jet
