главная послевоенная авиация разведчики

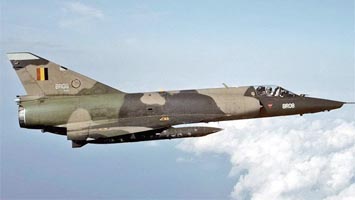

   Mirage 5BR

Разработчик: Dassault
Страна: Франция, Бельгия
Первый полет: 1970
Тип: Фронтовой самолет-разведчик
  ЛТХ     Доп. информация



Модель Mirage 5BR - построенная в Бельгии по лицензии версия самолета-разведчика Mirage 5R. Вариант Mirage 5R очень похож на свой прототип Mirage IIIR, разведывательная модификация машины выделяется характерным укороченным носом, в котором вместо радара стоят фотокамеры (cсамолет оборудован 5 аэрофотокамерами Vinten 300, возможна подвеска контейнеров с ИК аппаратурой). Иногда самолет оснащался сдвоенной пушкой. Разведывательно-боевое оборудование включает в себя рефлекторный прицел и систему низко-высотного бомбометания. Большинство этих самолетов в были сняты с вооружения бельгийских ВВС в середине 1990-х годов. Изготовленные во Франции аналогичные машины Mirage 5R поставлялись в Абу-Даби, Колумбию и Ливию.








 ЛТХ:
Модификация   Mirage 5BR
Размах крыла, м   8.20
Длина самолета, м   15.00
Высота самолета, м   4.50
Площадь крыла, м2   35.00
Масса, кг
  пустого самолета   6600
  взлетная максимальная   13500
Двигатель   1 SNECMA Atar 9C-3
Максимальная тяга, кН
нефорсированная   41.97
форсированная   60.80
Максимальная скорость, км/ч   1912
Крейсерская скорость на высоте 11000 м, км/ч   820
Практический потолок, м   18000
Скороподъемность, м/мин   3700
Перегоночная дальность, км   4000
Боевой радиус действия, км   640
Экипаж, чел   1
Вооружение:   две 30-мм пушки DEFA 553 c 125 патронами на пушку.
 Боевая нагрузка - 4000 кг на 9 подвесках.
 1 УР класса воздух-поверхность АS.30 или
 2 УР класса воздух-воздух Matra R530(550) Magic или
 4х 250(125) кг бомбы или
 1 Matra BLG400 бомба с лазерным наведением или
 контейнер ECM с разведывательным оборудованием
 1 ПУ 6х100-мм или 18х68-мм НУР или
 1 контейнер СЕМ1 или 1 контейнер Dassault CC420 c 30-мм пушкой DEFA
 На концевых подвесках -
 по одной УР Matra R550 Magic или
 1 ПУ 6х68-мм НУР.
 Также возможна подвеска вместо ПТБ системы JL-100, являющейся комбинацией ПТБ и ПУ ракет.


 Доп. информация :


  Фотографии:

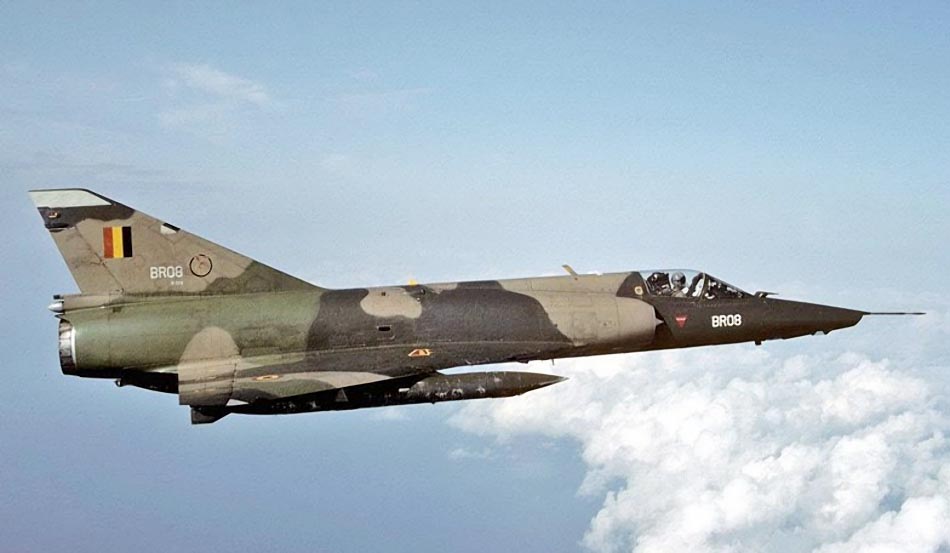

 Mirage 5BR (c) Belgian AF

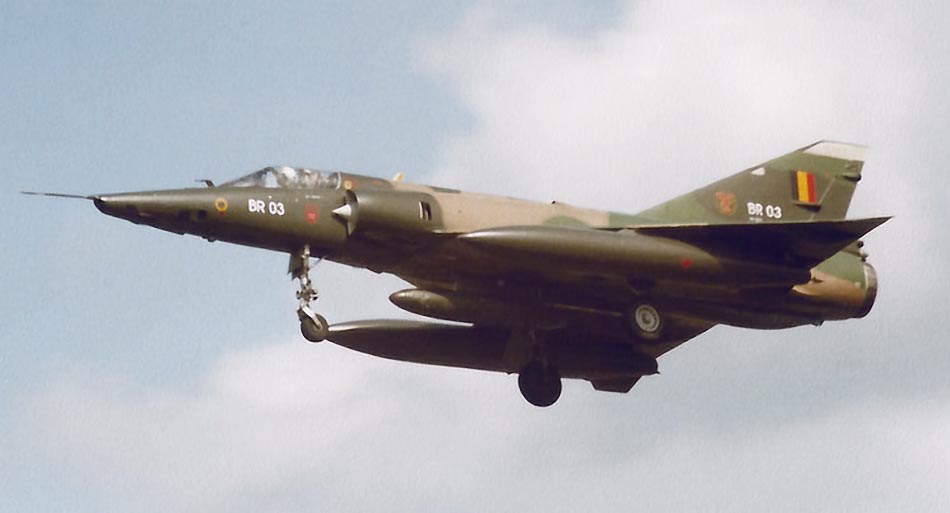

 Mirage 5BR (c) Henk Schuitemaker

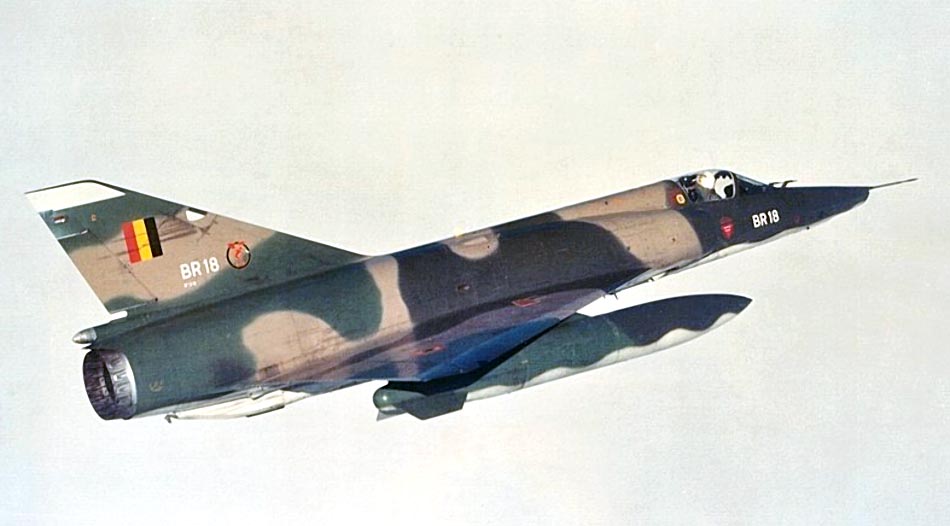

 Mirage 5BR (c) belgian-wings.be

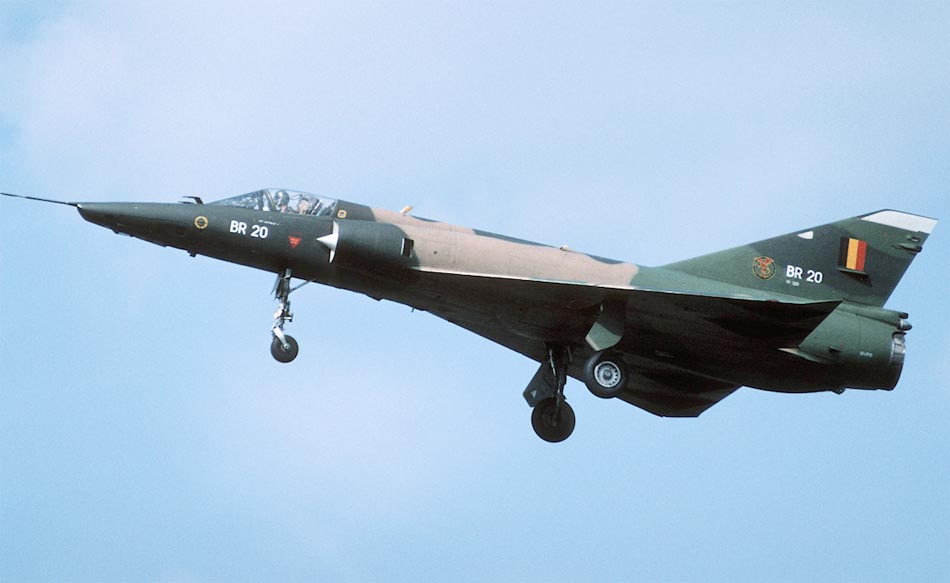

 Mirage 5BR (c) Simon Bullimore

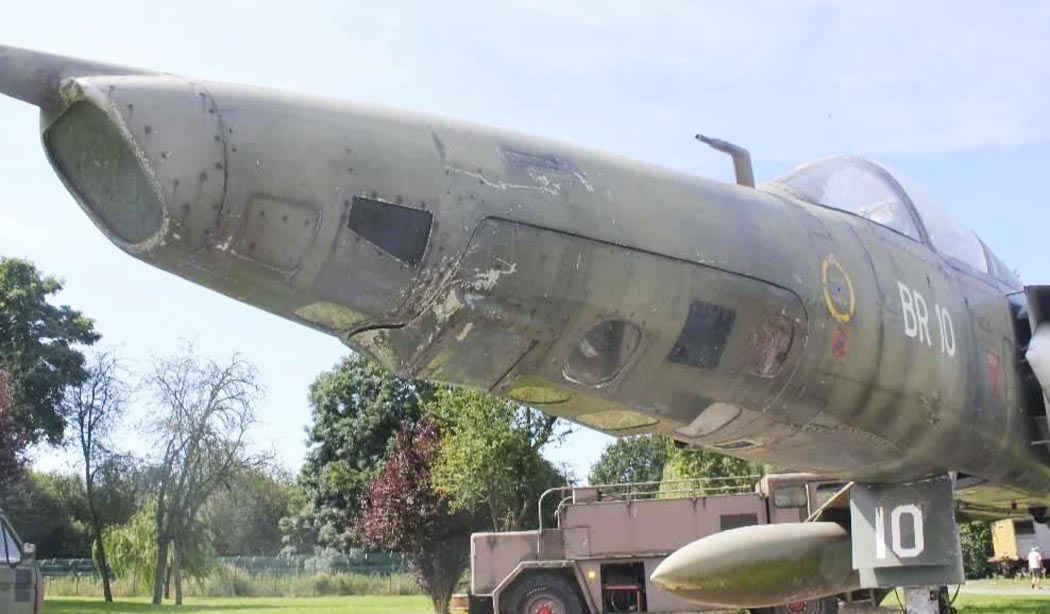

 Носовая часть Mirage 5BR







Список источников:

Les Ailes Militaires Belges. Mirage 5 BR
Jane's All the World's Aircraft
Belgian-wings.be. Dassault Mirage 5BR
