   SR-71 Blackbird

Разработчик: Lockheed
Страна: США
Первый полет: 1964
Тип: Стратегический высотный разведчик
  ЛТХ     Доп. информация



Заказчиком А-12 выступало ЦРУ, поэтому ударные возможности для этой машины представлялись излишними. Однако Келли Джонсон хотел в полной мере реализовать потенциал своего детища: он считал, что ВВС также необходим скоростной высотный разведчик, обладающий способностью наносить удары по наземным целям. Дискуссии между Джонсоном и высшими чинами ВВС о возможности создания такого самолета велись, начиная с 1958 г., но официальное предложение фирме Локхид поступило лишь в марте 1962 г. К этому времени в "Сконк Уоркс" над проектом стратегического разведчика-бомбардировщика R-12 работали уже больше года. Макеты двух альтернативных вариантов (R-12 и RS-12) были готовы уже в апреле, а 4 июня макеты осмотрели высшие офицеры ВВС во главе с командующим, генералом Кертиссом Ли Меем. Ли Мей выступал против планов Джонсона, считая проект RS-12 дублером бомбардировщика ХВ-70 "Валькирия". Конец спору положил Макнамара, "похоронивший" обе программы. Как ни странно, "похороны" RS-12 оказались виртуальными, хитрый Джонсон изменил расшифровку "RS" с "Reconnaissance/Strike" (разведывательный и ударный) на "Reconnaissance Strategic" (стратегический разведчик) и продолжил разработку "универсального А-12", как он сам называл RS-12.

Именно об RS-12 говорил в своей июльской речи 1964 г президент США Джонсон, - самолет в тексте фигурировал под обозначением RS-71, но президент перепутал буквы с его языка слетело "SR" и прочно припечаталось к разведчику. В общем-то перемена букв местами в этой аббревиатуре смысла не меняет абсолютно - reconnaissance strategic или strategic reconnaissance. Индекс "71" обозначал следующий за разведывательным вариантом RS-70 (так и оставшемся виртуальным) бомбардировщика "Валькирия".

Контракт на изготовление шести прототипов "универсального А-12" фирма Локхид заключила в конце декабря 1962 г. Самолеты эти предназначались ЦРУ, а не ВВС, - военные все еще не могли решить, нужен им такой самолет или нет. Правда, один из инженеров, принимавших участие в программе, считает, что ВВС просто хотели спихнуть на ЦРУ часть финансового бремени - недаром офицеры настояли на присвоении проекту шифра R-12, подчеркивая таким образом, что это "всего лишь" модификация А-12. И все же оппозиция "SR" в ВВС была гораздо более сильной, нежели в ЦРУ.

В начале 60-х годов в Штатах велись жаркие споры вокруг дальнейших путей развития стратегической технической разведки ВВС не соглашались с существовавшим положением, когда стратегические самолеты-разведчики находились в ведении ЦРУ; в свою очередь, в Управлении нашли себе "новую игрушку" - спутники-шпионы с фотоаппаратурой, обладающей высокой разрешающей способностью В какой-то момент стороны пришли к консенсусу - все самолеты-разведчики переходят в ведение ВВС, спутники же достаются ЦРУ Можно сказать, в момент достижения этого самого консенсуса приказала долго жить программа А-12- военных больше устраивал SR.

Хотя ЦРУ сумело сохранить за собой уже построенные А-12, наращивание численного парка этих машин исключалось Ни хватало средств даже на поддержание разведчиков в состоянии, пригодном к полетам Окончательно в свои руки программу R-12 ВВС взяли весной 1963 г.

Первое заседание макетной комиссии состоялось 13 июня 1963 г Военные в целом остались довольны, однако они постоянно возвращались к ранним идеям Кели Джонсона о возможности придания разведчик} ударных функций.

Главным отличием R-12 от А-12 являлось наличие второго члена экипажа, кабину которого оборудовали в секции, отведенной на А-12 под отсек с фотооборудованием Окончательная сборка и оснащение самолета оборудованием велись не на заводе в Бербэнке, а в Палмдейле. Два грузовика перевезли на трейлерах 29 октября 1964 г в Палмдейл огромные ящики с фюзеляжем и крыльями самолета. По-видимому, именно после прибытия самолета в Палмдейл и началось более тесное сотрудничество специалистов фирмы Локхид с военными , а обозначение SR-71 стало использоваться в качестве официального.

Первые гонки двигателя на собранном самолете выполнили 18 декабря 1964 г., через три дня состоялась первая скоростная рулежка с отрывом от земли на высоту 12 м. Ведущим летчиком-испытателем SR-71 был назначен "фирменный" пилот "Сканк Уоркс" Боб Гиллиленд.

На следующий день, 22 декабря, все было готово к проведению первого полета. Гиллиленд занял место в кабине SR, рядом готовились к взлету три F-104 сопровождения, в одном из которых сидел Джеймс Истхэм, также назначенный летчиком-испытателем SR-71. Первый полет прошел успешно, Гиллилэнд выписал в небе континентальной части США огромный круг, достигнув скорости N1=1,5 и высоты 15244 м.

С поступлением из Бербэнка новых самолетов расширялась программа испытаний, в которой были задействованы, кроме Гиллленда и Истхэма, и другие летчики фирмы Локхид - Билл Уивер и Арт Петерсон. На первых порах особенно досаждала инженерам течь магистралей гидравлической и топливной систем. Тем не менее, летом 1965 г. удалось завершить большую часть программы по категории I. В целом результаты испытаний удовлетворили заказчика, за исключением дальности полета, которая оказалась на 25 % меньше требуемой.

В январе 1966 г начались испытания учебно-тренировочной модификации SR-71B; внешне самолет был практически идентичен "Титановому гусю" - двухместному А-12. Зимой 1965-66 гг. программа SR-71 понесла первую потерю- 25 января разбился третий опытный разведчик Из-за отказа системы управления воздухозаборником самолет потерял управление в полете на скорости М=3,0 и высоте 24 390 м. Летчику Биллу Уиверу удалось спастись, причем Уивер потерял сознание и не помнил, каким образом он очутился под стропами парашюта, ведь катапультируемое кресло Уивера осталось в самолете. Видимо, из-за высокой перегрузки поток воздуха сорвал фонарь кабины и буквально вырвал летчика из кресла. Второй член экипажа, Джим Зауэр, при катапультировании погиб.

Неудачи подстерегали SR-71 не только в воздухе, но и на земле. Через год после январской катастрофы 1966 г., 10 января 1967 г., пришлось списать первый прототип SR-71. Почти всю программу исследования процесса торможения на земле выполнил Билл Уивер; незакрытыми оставались несколько пунктов программы, включая торможение с максимальной полетной массой. Завершал программу Арт Петерсон, Уивер в это время находился на похоронах своего друга Уолта Рэя, разбившегося на А-12. Скоростные пробежки проходили на авиабазе Эдварде на специально намоченной полосе. На скорости 370 км/ч не выпустился тормозной парашют. На мокрой поверхности обычные тормоза оказались неэффективными, зато, как только SR выскочил на сухой участок с зажатыми тормозами колесами, все шесть шин колес главных опор шасси лопнули одновременно. Диски колес, высекая снопы искр, зачертили по ВПП, от искр загорелись изготовленные из магниевого сплава втулки колес. Самолет остановился только тогда, когда проскочил всю полосу и носовая стойка шасси зарылась в грунт высохшего озера. Петерсон сильно обгорел и не мог принимать участие в полетах в течение нескольких недель.

Летом 1966 г. на взлете "разулся" пятый прототип: как и в январском случае, от искр загорелись втулки колес, а потом и сам самолет. Экипаж в составе летчиков - подполковника ВВС Билла Скляра и майора Ноэля Уарнера благополучно покинул горящую машину, выпрыгнув из кабины. После этого случая магниевые втулки колес заменили на алюминиевые и поставили новые пневматики фирмы Гудрич.

Очередное тяжелое происшествие произошло 13 апреля 1967 г.: SR-71 с бортовым номером "17" потерпел аварию недалеко от Лас-Вегаса, оба члена экипажа (офицеры 9-го крыла) успешно катапультировались. Причина вновь была связана с работой силовой установки.

25 ноября 1967 г. в Неваде разбился 16-й построенный самолет, также пилотируемый экипажем ВВС. Экипаж в ночном полете неправильно считал показания авиагоризонта и потерял ориентацию в пространстве. Летчики спаслись, однако очередной разведчик пришлось списать.

Последняя в ходе летных испытаний авария произошла 18 декабря 1969 г., самолет пилотировали подполковники ВВС Джо Роджерс и Гэри Гейдельбэг. Полет проводился в рамках отработки бортовой системы РЭБ. После дозаправки от КС-135, вскоре после выхода на сверхзвук, экипаж услышал сильный хлопок, после чего произошло резкое падение тяги двигателей и потеря управляемости самолетом. Разведчик вышел на большие углы атаки и свалился на крыло. Через одиннадцать секунд после хлопка Роджерс скомандовал: "Let's go" - пошли! Катапультирование прошло успешно - офицеры приземлились на южной оконечности Долины смерти, шт. Калифорния. Причина хлопка или взрыва так и осталась невыясненной. Вероятная причина катастрофы, скорее всего опять связана с работой воздухозабоника. При незапуске воздухозаборника (подробнее о работе воздухозаборников SR-71, в частности о "незапуске", будет сказано в разделе "Техническое описание") возникает очень большая ас-симметрия тяги двигателей. Самолет кренится и сваливается на крыло. Данная проблема "нарисовалась" еще на стадии проектирования А-12. Чтобы избежать асимметрии тяги рассматривался даже вариант установки обоих двигателей в фюзеляже, однако в конечном итоге было решено проблемы асимметрии тяги и "незапуска" воздухозаборника отдать "на откуп" автоматической системе управления работой воздухозаборников. "Незапуск" воздухозаборников так и остался самым уязвимым местом всех самолетов серии А-12/YF-12/SR-71. Со временем эти проблемы удалось разрешить лишь частично путем подбора коэффициентов регулирования в системе управления и замене аналоговой системы на цифровую. Много рискованных полетов по программе отладки системы управления воздухозаборниками выполнил Вилл Уивер. В полете Уивер преднамеренно прерывал состояние "запуска": по его словам, ощущения при этом напоминали ощущения пассажира курьерского поезда несущегося не по рельсам, а по шпалам.

К концу 1967 г. фирма Локхид передала ВВС последний, 31-й, заказанный разведчик SR-71; линия по их производству была законсервирована. Возможно, этого делать и не стоило, так как череда катастроф и происшествий с разведчиками продолжалась. В основном, "гробились" самолеты, пилотируемые строевыми летчиками (к этому времени SR -71 уже состояли на вооружении 9-го стратегического разведывательного авиакрыла). Тренировочный SR-71B разбился 11 января 1968 г. Опытный пилот, командир 99-й эскадрильи, вывозил курсанта в его третий полет на разведчике. Уже по пути домой отказал электрогенератор; аккумуляторная батарея позволяла работать системам самолета в течение 30 минут, но этого оказалось мало -SR разбился в 12 километрах к северу от базы. Самолет № 11 пострадал 29 июля 1968 г. от пожара правого двигателя, который произошел в полете на скорости М=2,88 и высоте 29 732 м. Опытный летчик вовремя заметил горящую лампочку аварийной сигнализации, немедленно выключил двигатель и сумел вернуться на аэродром. В oктябре 1968 г. на взлете лопнули покрышки колес, куски диска пробили топливный бак, начался пожар. Неуправляемый самолет выкатился за пределы полосы, экипаж катапультировался, но выжить удалось только оператору. 11 апреля 1969 г. еще один пожар - на пятом SR-71. Все три этих самолета пришлось списать, хотя они и остались ремонтопригодными, однако их восстанавливать не стали по причине чрезвычайно высокой стоимости ремонта. Наконец 17 июня 1970 г. SR-71 столкнулся над штатом Нью-Мексико с заправщиком КС-135, разведчик разбился, Боингу удалось доковылять до своей базы..

Официально летные испытания по категориям 1 и II завершились в мае 1972 г. За огромный вклад в программу А-12. YF-12 и SR-71 награды Общества летчиков-испытателей получили Лу Шальк, Билл Пэрк, Джим Истхэм и Боб Гиллиленд.

Подготовка к принятию на вооружение ВВС разведчиков SR-71 развернулась вовсю летом 1964 г.; местом их дислокации выбрали авиабазу Бил. Официальной датой формирования 4200-го стратегического разведывательного авиакрыла считается 14 декабря 1964 г., в командование крылом вступил полковник Дуглас Нельсон. Крыло входило в состав Стратегического авиационного командования ВВС США. Помимо SR-71, на вооружение крыла должны были поступить шестнадцать учебно-тренировочных Т-38, предназначенных для поддержания навыков техники пилотирования у пилотов разведчиков, крыло получилоТ-38 в июле 1965 г Первый SR-71 перегнал в Бил с авиабазы Эдварде 7 января 1966 г лично полковник Нельсон, это был тренировочный SR-71B, а первый "боевой" (девятый построенный самолет) разведчик прибыл в Бил через три месяца - 4 апреля Специально для обслуживания новых разведчиков в вариант KC-135Q переоборудовали 30 заправщиков, на них были установлены системы, которые могли работать с топливом JP-7, которое применялось на SR-71 Стратегические разведчики могли дозаправляться в воздухе только от KC-135Q.

Требования к летчикам SR-71 выдвигались очень жесткие: налет на реактивных самолетах не менее 2000 ч, причем 1500 ч - в качестве командира экипажа или инструктора, срок службы в ВВС или резерве - не менее 16 лет, медицинские требования сравнимы с требованиями к астронавтам, обязательно наличие допуска к документам с грифом "Top Secret". Несколько более мягкие требования в отношении налета и состояния здоровья предъявлялись к операторам разведывательного оборудования. Набор осуществлялся только на добровольной основе. Среди первых десяти летчиков 4200-го крыла пятеро летали ранее на В-58, двое - на U-2, двое - на В-47 и один являлся выпускником школы летчиков-испытателей ВВС

Подготовка к полетам на "Черной птице" начиналась с полетов на Т-38 и работе на наземных тренажерах разведчика. После сдачи всех зачетов разрешался вывозной полет на SR-71B Продолжительность первого вылета обычно составляла порядка двух часов, причем самолет не превышал скорости звука, зато имитировалась дозаправка в воздухе от танкера KC-135Q. Во втором и третьем полете новичок знакомился с особенностями поведения машины на сверхзвуке и отрабатывал выполнение контакта с заправщиком, четвертый полет выполнялся в ночное время. Практика показала, что вылет в ночь всего лишь после 8-9 ч налета на SR - мероприятие довольно рискованное, впоследствии первый ночной полет разрешался только после налета на SR-71B не менее 50 ч. После завершения пятого полета новичок считался подготовленным к самостоятельной работе на SR-71A. Статус "готовности к выполнению боевого задания летчик получал, выполнив шесть тренировочных полетов на SR-71A. Программа ввода в строи в среднем занимала 30-35 летных часов на SR-71 А/В и не менее 100 ч работы на тренажерах.

Еще большее время занимала подготовка технического состава. Самолет оказался беспрецедентно сложным в эксплуатации. Ближайшим аналогом процесса подготовки SR-71 к полету является процесс предстартовой подготовки космической ракеты-носителя. Правда, ракета не требует послеполетного осмотра, а у SR'a было необходимо после посадки провести порядка 650 проверок! Пять техников в течение шести часов изучают состояние планера самолета, два техника по силовым установкам также несколько часов посвящают тщательному осмотру воздухозаборников, двигателей, выхлопных и перепускных устройств. И это после каждого полета! Через каждые 25, 100 и 200 часов налета разведчик подвергался осмотру с частичной разборкой. Так, 100-часовая инспекция состояния занимала одиннадцать 16-часовых рабочих дней; монтаж двигателя на самолете силами 8-9 специалистов с гидравлическим подъемником занимал 8-9 часов. В ходе этой проверки, как правило, менялись оба двигателя вне зависимости от их состояния, хотя согласно инструкциям замена моторов предусматривалась через 200 часов налета, причем на эту процедуру отводилось 15 рабочих дней. Каждые три года, опять же - вне зависимости от налета, самолеты проходили технический осмотр на заводе фирмы Локхид в Палмдейле. Капитальный ремонт двигателей фирма Пратт энд Уитни осуществляла после наработки мотором 600 ч. Неудивительно, что для обслуживания SR-71 требовались специалисты экстра класса, их подготовка занимала несколько лет.

Отбор личного состава проводился только из числа сержантов, прослуживших в ВВС не менее четырех лет, затем сержанты проходили первоначальный курс обучения длительностью 18-24 месяца. После сдачи зачетов новоиспеченные специалисты получали допуск к работе на разведчиках, но только под присмотром более опытных старших коллег. Для получения допуска на самостоятельную работу требовалось "отпахать" подмастерьем, по крайней мере, 18 месяцев. Подобная, красиво расписанная на бумаге, процедура подготовки техников для SR-71 соблюдалась далеко не всегда, Работали на материальной части и сравнительно слабо подготовленные сержанты, в этом случае резко увеличивались сроки регламентных работ. Наиболее качественно и в самые сжатые сроки проводили регламент инженеры Локхида и Пратт энд Уитни, но вот услуги их стоили гораздо дороже, чем оплата труда военнослужащих. В отдельных случаях ВВС шли на заключение контрактов с фирмой Локхид о техническом обслуживании строевых разведчиков.

Подготовка к взлету начиналась задолго до запуска двигателей. За 1,5 часа до старта летчик и оператор разведоборудования облачаются в скафандры; в скафандры от портативных систем подается чистый кислород для дыхания и охлажденный воздух для предотвращения перегрева тела. Летчиков подвозят к самолету за 45 минут до намеченного времени старта. Двигатели запускаются и опробываются в ангаре за 30 минут до взлета. После выруливания на полосу происходит начальная выставка инерциальной навигационной системы по наиболее яркой видимой звезде небосвода (в памяти И НС хранятся координаты 52 звезд, астроориентатор "видит" звезду в любое время суток).

Отрыв от полосы происходит на скорости 400 км/ч и угле тангажа 10 град., средняя длина разбега составляет 1300 м. Высоту 7500 м самолет набирает на приборной скорости 680 км/ч за 2,5 минуты. На этой высоте разведчик выходит на установившееся значение скорости М=0,9. Обычно сразу после выхода на эшелон производится дозаправка топливом от танкера KC-135Q. После выполнения дозаправки летчик включает автопилот и переводит секторы газа на максимальный форсажный режим. Набор высоты начинается на приборной скорости 860 км/ч и выполняется по жесткому графику (как правило, самолет "пилотирует" автопилот), преодоление звукового барьера не вызывает никаких особенностей в поведении самолета. На высоте 24 000 м и скорости М=3 автопилот выключается. Летчики считают технику пилотирования SR-71 достаточно простой, отмечая, однако, что при возникновении нештатной ситуации времени на принятие правильного решения практически не остается. Снижение, как и набор высоты, выполняется при включенном автопилоте по тщательно рассчитанной траектории и начинается на приборной скорости 750 км/ч. Заход на посадку выполняется на приборной скорости 450 км/ч, снижение по глиссаде - на 430 км/ч, в момент касания полосы скорость должна составлять 270 км/ч по прибору. Длина пробега с выпущенным тормозным парашютом составляет 1100 м.

Весьма специфический профиль полета разведчика требовал от летчиков особых навыков и даже склада мышления. Командовавший разведывательным крылом в середине 70-х годов полковник Сторри в интервью журналу "Авиэйшн Уик" заявил: "Мне нужны системные менеджеры, а не люди, умеющие шуровать ручкой и педалями".

4200-е стратегическое разведывательное авиакрыло (SRW - Strategic Reconnaissance Wing) 25 июня 1966 г. было преобразовано в 9-й SRW, став преемником расформированного 9-го стратегического авиакосмического крыла , вооруженного бомбардировщиками В-47. 9-е SRW включало две стратегических разведывательных эскадрильи - 1-ю и 99-ю. 1-я эскадрилья является одним из старейших авиационных подразделений мира, она была сформирована в начале 1913 г. для ведения воздушной разведки в районе американо-мексиканской границы в интересах пехотной дивизии генерала Першинга. Первые боевые вылеты на разведку летчики эскадрильи выполнили в 1916 г.

Летчики 9-го крыла занимались не только боевой подготовкой, но и выполняли полеты по этапу 111 программы летных испытаний. В середине 70-х годов летчики крыла приняли участие в отработке системы вооружения истребителей F-15, имитируя советские МиГ-25. Результаты испытаний оказались обескураживающими - F-15 не смог эффективно бороться с высотными скоростными целями.

Население континентальной части США знакомилось с новейшими самолетами не только по фотографиям и газетно-журнальным статьям, причем для многих граждан знакомство с разведчиками оказалось не из разряда приятных. Взлетая с авиабазы Бил, SR-71 кружили над всеми Штатами, в том числе и над крупными городами. О пролетах разведчиков население узнавало по мощной ударной волне, самолеты-то летали на трехмаховом, режиме, а большая высота лишь ослабляла, а не гасила волну. Посыпались жалобы на периодически возникавший из ниоткуда гром при ясном небе. До поры до времени официальные лица ВВС хранили молчание, но поток возмущений все возрастал Почему-то наибольшую активность проявляли жители Лос-Анжелеса. В конце-концов ВВС 10 июля 1967 г. признали, что звуковые удары, сотрясавшие город, вызваны пролетами стратегических самолетов-разведчиков SR-71, военные выразили готовность возместить убытки за любые разрушения, возникшие в результате этих ударов. Общественность немедленно отреагировала на заявление ВВС - за месяц было подано 564 жалобы и 66 судебных исков на сумму 35 000 долл. Вслед за жителями Лос-Анжелеса потянулись жалобы и иски из Сан-Франциско, Нью-Йорка, Чикаго и Сент-Луи.

В 1971 г. часть разведчиков поставили на консервацию, все остальные были переданы в 1-ю эскадрилью, в то время как в 99-ю свели все имевшиеся в ВВС U-2. В 1975 г. количество состоящих на вооружении самолетов вновь увеличили, возможно еще несколько машин сняли с хранения в 1983 г. Достоверная информация о количестве боеготовых SR-71 по годам отсутствует, в большинстве источников указывается, что после 1975 г. на вооружении 9-го крыла находилось от девяти до одиннадцати самолетов.

Еще одну реорганизацию ВВС провели в августе 1981 г., когда все тренировочные SR-71В и U-2/TR-1 свели в одну 4029-ю стратегическую разведывательную тренировочную эскадрилью.

Количество "боеспособных" разведчиков уменьшалось на протяжении почти двух десятков лет, причем далеко не только в результате "естественной" убыли в результате катастроф, Причина была более банальная - огромная стоимость эксплуатации и нехватка запасных частей. Расходы на содержание одной эскадрильи SR-71 равнялись затратам на поддержание в летном состоянии двух авиакрыльев тактических истребителей; к примеру, затраты на один разведывательный полет, с учетом предполетного технического обслуживания, привлечения к выполнению задания самолетов-заправщиков составляли 8 млн. долл. Изготавливать периодически выходившие из строя узлы и агрегаты разведчиков не представлялось возможным, поскольку всю технологическую оснастку давно продали на металлолом; в результате пришлось пойти на "каннибализацию", по крайней мере, одного разведчика и снятие всего ценного с "недобитых" в авариях машин. Еще одним "пунктом обвинения" стала уязвимость высотного трехмахового самолета от советских ЗРК "Круг-М". В общем, к концу 80-х годов вопрос о снятии с вооружения ВВС США самолетов SR-71A назрел. Первым шагом стало уменьшение в 1988 г. флота находящихся в строю SR-71A до четырех машин: двух в Англии и двух - на Окинаве.

В то же время, с ликвидацией "Черных птиц" Стратегическое авиационное командование лишалось глаз. Считалось, что на смену SR придут спутники, однако космическая разведка проходит по другому ведомству, в то время как командование САК желало иметь собственные "глаза". Одно время альтернативой SR-71 считался полумифический разведывательный самолет "Аврора", якобы имеющий крейсерскую скорость М=5. На рубеже 90-х годов в авиационной прессе появилось масса публикаций, посвященных "Авроре", нашлись очевидцы, которые видели в полете этот самолет, затем шум затих. Официальных комментариев о программе "Аврора" так и не появилось, сегодня можно лишь говорить о том, что на вооружении такого самолета нет. В "Аврору" (если таковая существовала) не верили многие офицеры ВВС, причастные к стратегической разведке, соответственно, они отчаянно боролись за продление срока службы SR-71A. Тем не менее, весной 1989 г. такое решение было принято -с 1 октября 1989 г. разведчики снимались с вооружения САК ВВС США. Осенью в летном состоянии находилось всего три машины, фактически процесс вывода разведчиков из эксплуатации уже заканчивался. Большую часть машин передали в музеи, а три самолета поставили на консервацию. Интересно, что ярым сторонником консервации являлся начальник штаба ВВС генерал Уэлч, в то время как Конгресс пытался сохранить в эксплуатации хотя бы два-три самолета. Конгрессмены подготовили специальный документ "Защита национальных ценностей", в котором отмечалось: - военная необходимость в дальнем, выживаемом, пилотируемом аппарате продолжает сохраняться .

В 1967 г. ВВС и NASA объединили усилия в области исследования аэродинамики высоких сверхзвуковых скоростей. Непосредственным объектом приложения этой программы стала разработка разведчика SR-71. Однако ученые NASA считали необходимым пойти дальше: используя уникальные самолеты, сделанные командой Джонсона, в качестве летающих лабораторий можно было набрать экспериментальный материал для дальнейшего рывка в неизведанное - создание высотного сверхзвукового самолета следующего поколения. Ни ВВС, ни фирма Локхид не смогли выделить в распоряжение "американского ЦАГИ" запрошенный SR-71, в качестве альтернативы военные предложили привести в летное состояние два законсервированных на базе Эдварде перехватчика YF-12. Высокие договаривающиеся стороны (ВВС и NASA) подписали меморандум о взаимопонимании 5 июня 1969 г. В исследованиях по программам AST (Advanced Supersonic Technology - перспективная сверхзвуковая технология) и SCAR (Supersonic Cruise Aircraft Research - исследования самолета со сверхзвуковой крейсерской скоростью полета) должны были принять участие как NASA, так и ВВС.

Стоимость исследовательской программы представлялась огромной,YF-12 - самолет не дешевый. На фоне общего сокращения ассигнований на авиацию, в верхушке NASA разгорелся спор о содержании предстоящей исследовательской программы. Основными направлениями все участники дискуссии считали исследование аэро- и термодинамики длительного сверхзвукового полета, материаловедческие исследования, анализ работы воздухозаборников, оценку корреляции расчетных и действительных аэродинамических параметров YF-12, анализ причины фугоидных колебаний с изменением высоты в пределах +/-900 м: возникающих при прямолинейном полете на больших скоростях и высотах. Итак, круг проблем был определен, расхождение во мнениях вызывала расстановка приоритетов.

На подготовку к полетам двух YF-12 (второй и третий прототипы) ушло три месяца. В отсеках вооружения монтировалась испытательная аппаратура, которая на втором прототипе заняла и отсек электронного оборудования СУО. Кроме того, на втором YF-12 в левом боковом наплыве фюзеляжа был установлен ИК датчик для замера температуры воздуха на входе воздухозаборника и носке крыла. Отправной точкой исследовательской программы стало 11 декабря 1969 г., в этот день YF-12 впервые за три года поднялся в воздух с базы Эдварде. Самолетом управлял полковник Джозеф Роджерс, место второго члена экипажа занял майор Хейдельбэг.

За первый этап программы отвечали ВВС и, он носил ярко выраженный военный характер, что продемонстрировал уже первый полет, в котором Роджерс и Хейдельбэг на скорости М=3,0 выполнили учебный перехват разведчика RB-57, летевшего на высоте 23 км. Предстояло отработать тактику использования и управления скоростными высотными истребителями-перехватчиками при отражении налета бомбардировщиков. Увы, программу выполнить не удалось. 24 июня 1971 г., в 63-м полете, перехватчик разбился на окраине базы Эдварде. Причина - разрушение в полете топливной магистрали и последующий пожар. Экипаж в составе подполковника Рональда Лэйтона и майора Уильяма Кэртиса успешно катапультировался.

Гражданская программа оказалась более продолжительной и успешной. Летчики NASA Дональд Маллик и Фитц Фултон приступили к полетам на втором прототипе YF-12 в начале марта 1969 г., а 26 марта летчик ВВС подполковник Билл Кэмпбэлл выполнил первый полет с бортинженером на борту. Первым техническим специалистом, летавшим на "трех Махах", стал инженер NASA Виктор Хортон. Вторым бортинженером NASA, принимавшим участие в полетах, был Рэй Янг.

Самолет, как правило, выполнял один полет в неделю продолжительностью 2,5-3 часа. После взлета машина сразу же переводилась в набор высоты, а при достижении высоты 9750 м -в пологое снижение до высоты 8350 м с целью уменьшения времени разгона до сверхзвуковой скорости.

Одним из направлений исследований стала фиксация поведения конструкции самолета: выяснилось, что даже на сравнительно небольших перегрузках планер самолета начинает "плыть", при этом отклонения крайних носовой и хвостовой точек фюзеляжа от продольной оси достигают 15 см. В ходе первого этапа программы NASA самолет выполнил 22 полета. 16 июня 1970 г. машину поставили на переоборудование. Замена аппаратуры заняла девять месяцев, проверочный полет Дон Маллик и Виктор Хортон выполнили 22 марта 1971 г. В четырех последующих полетах исследовалась путевая устойчивость самолета с демонтированным подфюзеляжным килем на скоростях до М=2,8. Затем киль водрузили на свое место.

В 1971 г. ВВС смогли выделить в распоряжение NASA еще одну "Черную птицу" - SR-71A номер 2002 (серийный №64-17951). На этой машине проводились летные эксперименты с воздухозаборниками, кроме того, в 1974-76 г.г. на ней испытывался центральный вычислитель системы воздушных сигналов фирмы Ханиуэлл и по контракту со "Сканк Уоркс" проводились исследования поведения в условиях аэродинамического нагрева перспективных титановых элементов конструкции крыла с сотовым заполнителем. Важнейшими исследованиями считались полеты на изучение взаимовлияния планера и силовой установки.

Проводилась отработку комплексной системы управления силовой установкой и аэродинамическими поверхностями. В процессе исследований на самолете заменили все аналоговые системы управления на цифровые, поскольку только они обеспечивали необходимые быстродействие и точность регулирования.

Еще одним направлением летных испытаний являлось изучение влияния, которое сверхзвуковой самолет оказывал на окружающую среду. Разведчик U-2, пролетая в следе YF-12, в нескольких полетах брал пробы воздуха для оценки степени загрязнения верхних слоев атмосферы продуктами сгорания турбопрямоточных двигателей. Уровень местности оценивался во время пролетов перехватчика над контрольными точками местности. На входах воздухозаборников монтировались микрофоны, с помощью которых записывался шум самолета; сравнение записанного на самолете сигнала с данными, зафиксированными на земле, позволяло с высокой точностью оценить акустическое воздействие сверхзвукового самолета на подстилающую местность.

Один из самых необычных и рискованных экспериментов выполнил экипаж в составе Фитца Фултона и Виктора Хортона. Эксперимент носил название "Колдуолл" (холодная стена). Под фюзеляж оснащенного специальной измерительной аппаратурой YF-12 непосредственно перед полетом подвешивался полый цилиндр из нержавеющей стали с керамическими законцовками. Предварительно цилиндр охлаждался в емкости с жидким азотом до минул 50 град. С. При достижении самолетом скорости М=3,0 керамические законцовки отстреливались - таким образом реализовывался один из классических экспериментов термодинамики: разогрев металлического цилиндра от очень низкой до очень высокой температуры. В полете 21 июля 1976 г. произошел нештатный отстрел керамического обтекателя, частицы которого попали в один из двигателей, в результате чего заклинило компрессор и начался пожар. Дон Маллик посадил машину на одном работающем двигателе. Экcперименты "Колдуолл" практически представляли собой двойную программу: некоторые полеты выполнялись в паре с YF-12C с целью исследования работы воздухозаборников в высокоскоростном возмущенном потоке. На ведомый YF-12C воздействовала мощная спутная струя от самолета Маллика. YF-12C пилотировал Фиц Фултон. Эту машину NASA выкупило у ВВС в 1971 г. Самолет заменил разбившийся третий прототип. Карьера YF-12C завершилась 28 сентября 1978 г. после выполнения 88-го полета по программе NASA; самолет поставили на консервацию на авиабазе Палмдэйл. "Рабочая лошадка" NASA - второй прототип YF-12 - последний, 145-й, полет в рамках исследовательской программы совершил 31 октября 1979 г. Неделей позже полковники Салливан и Апстром перегнали самолет-ветеран в музей ВВС на авиабазе Райт-Пат-терсон, где он и находится в настоящее время.

В 1993-94 гг. YF-12C (это обозначение к этому времени прочно забылось, использовался индекс SR-71A) применялся для испытаний ультрафиолетового спектрометра, который был разработан по программе "Звездных войн". Спектрометр предполагалось использовать для изучения вулканической активности. На переданных NASA разведчиках велись эксперименты по изучению обтекания аэродинамических моделей в полете на больших скоростях и высотах, модели крепились на "спине" SR-71, а также проводились исследования в рамках проекта Х-30 NASP (National Aero-Space Plane -национальный аэрокосмический самолет). Работы в NASA для скоростных и чересчур затратных "летающих лабораторий" оказалось меньше, чем предполагалось, и один из двух переданных ВВС SR-71 был поставлен на консервацию. В 1994 г. эту машину (серийный номер 64-17971, бортовой - NASA 832) после ремонта и модернизации в Палмдэйле вновь ввели в строй ВВС США.

Первые рекорды на "Черных птицах" были установлены летчиками ВВС США в печальную для американцев годовщину - 1 мая 1965 г., в этот день пять лет назад над Уралом ракета советского ЗРК С-75 поразила разведчик U-2. День был выбран не случайно: американцы демонстрировали всему миру новый самолет, летные характеристики которого позволяли ему избежать печальной участи предшественника. Для установления рекордов выделили перехватчики, так как существование разведчика А-12 еще не было раскрыто официально.

На третьем прототипе YF-12 экипаж в составе полковника Роберта Стефенса и подполковника Дэниэля Андрэ установил абсолютные рекорды скорости полета на базе 15/25 км (3 331,507 км/ч) и высоты горизонтального полета (24 462,596 м). В этот же день майоры Уолтер Дэниэль и Ноэль Уорнер пролетели 500 км по замкнутому маршруту со средней скоростью 2 644,596 км/ч. Майор Дэниэль в тот день установил и еще несколько абсолютных мировых рекордов, правда, уже на пару с капитаном Джеймсом Куни; это были рекорды скорости на замкнутом 1000-километровом маршруте с грузом массой 2000 кг, 1000 кг и без нагрузки. Майор побил все три рекорда в одном полете, промчавшись 1000 км со скоростью 2 718,006 км/ч. Рекорды высоты и скорости на 500- и 1000-км маршрутах продержались недолго: их побил Александр Васильевич Федотов на МиГ-25.

Очередная серия рекордных полетов также связана с юбилеем: на сей раз более приятным: в июле 1976 г. 9-е стратегическое разведывательное авиационное крыло праздновало полувековой юбилей. Какой же юбилей без рекорда? 27-28 июля летчики крыла установили несколько мировых рекордов. Майоры Адольфус Бледен и Джон Фуллер отобрали у Федотова рекорд скорости на замкнутом маршруте 1000 км; они "прошли" маршрут со скоростью 3 367,221 км/ч. Капитан Роберт Хилт и майор Ларри Эллиот забрались на 25 929,031 м, установив тем самым новый абсолютный рекорд высоты горизонтального полета. Абсолютный же рекорд скорости поставили капитан Элдон Джорц и майор Джордж Морган - 3 529,56 км/ч! Все рекорды были установлены на SR-71A, принадлежащих 9-му SRW. В прессе широко освещался рекордный беспосадочный перелет Джеймса Салливана и Ноэля Уиддифилда по маршруту Нью-Йорк-Лондон для участия в авиационно-космическом салоне в Фарнборо. Полет получил кодовое наименование операция "Exercise Glowing Speed". Салливан взлетел с базы Бил на SR-71A (серийный номер 64-17972) 1 сентября 1974 г. Машина приземлилась в Фарнборо через 1 час 55 минут 42 секунды после прохода контрольной точки над Нью-Йорком. Маршрут протяженностью 5617 км был пройден со средней скоростью 2924 км/ч; в полете Салливан трижды дозаправлялся от самолетов-заправщиков. После посадки в Англии экипаж по телефону лично поздравил президент США Джеральд Форд. Почти через две недели, 12 сентября, на том же самом самолете капитан Гарольд Адаме и майор Уильям Мачорик предприняли неудачную попытку установить рекорд на маршруте Лондон - Лос-Анжелос. Через 10 минут после взлета на SR упало давление масла, и экипаж повернул назад в Милденхэлл. Говорят, что 13 число -несчастливое, но только не для Адамса и Мачорика. 13 сентября рекорд был установлен: разведчик затратил на преодоление расстояния 10 454 км всего 3 ч 47 мин 35,8 с.

Перелетам из Америки в Европу и обратно предшествовал полет на установление рекорда дальности и продолжительности полета. 26 апреля 1972 г. SR-71A, пилотируемый подполковниками Томасом Истесом и Девейном Виком, пролетел 24 140 км и продержался в воздухе 10,5 часов. Правда, самолет несколько раз заправлялся в воздухе от танкера. Маршрут перелета проходил над территорией США. За этот полет экипаж получил кубок Маккэя, присуждаемый ежегодно ВВС и Национальной аэрокосмической ассоциацией летчикам, совершившим самый знаменитый полет года.

Потенциальные возможности "Черной Птицы" в области установления рекордов позволили поставить яркую точку в конце биографии самолета (это тогда так считали, что карьера SR-71 завершилась). При перелете с авиабазы Бил на аэродром Смитсоновского музея 6 марта 1990 г. экипаж SR'a в составе подполковников Эдварда Ял-динга и Джозефа Вида установил пять рекордов, четыре из которых зафиксировали официально, в том числе - три мировых рекорда скорости полета: самолет преодолел расстояние 3702 км между Лос-Анжелосом и Вашингтоном за 1ч 4 мин 5 с со скоростью 3466 км/ ч., 501 км между Сент-Луисом и Цинцинатти за 8 мин. 20 с со скоростью 3609 км/ч и 1517 км между Канзас-Сити и Вашингтоном за 25 мин 55 с со скоростью 3511 км/ч. В этом, как предполагалось последнем, полете разведчик также установил национальный рекорд полета в пределах континента: самолет пролетел 3871 км за 1 ч 8 мин 17 с со скоростью 3400 км/ч. На участке маршрута между Сент-Луисом и Цинциннати SR-71 разогнался до скорости 3609 км/ч - был побит абсолютный мировой рекорд скорости! Однако зарегистрировать рекорд американцы не смогли, так как официально требовалось пройти мерную базу в ту и другую сторону. Последние рекорды установлены на машине, которую Салливан "гонял" по маршруту Нью-Йорк-Лондон.

Описание конструкции самолета SR-71A.

Самолет выполнен по схеме бесхвостка по интегральной схеме с крылом, плавно сопрягающимся с фюзеляжем и двухкилевым вертикальным оперением.

Основной конструкционный материал планера самолета - титановый сплав В-120. Створки эжекторных сопел двигателя изготовлены из сплава Хастеллой X, узлы крепления основных сопел - из сплава Рене 41. Все воздуховоды системы кондиционирования выполнены из алюминиевых сплавов, а магистрали гидросистемы - из стали.

Сине-черная окраска планера способствует уменьшению аэродинамического нагрева конструкции за счет увеличения теплоизлучающей способности планера на 19-28град. С при полете на рабочем потолке и крейсерской скорости.

Крыло самолета - треугольное с постоянным углом стреловидности, среднерасположенное со скругленными законцовками и наплывами вдоль мотогондол; имеет двояковыпуклый профиль с относительной толщиной 3,2%. Угол стреловидности крыла по передней кромке — 60град. . Крыло имеет небольшой отрицательный угол установки. С внешней стороны мотогондол носок крыла имеет заметную коническую крутку. Носок крыла плавно переходит в наплывы по бокам фюзеляжа. Наплывы служат для уменьшения балансировочного сопротивления и улучшения устойчивости самолета по всем трем каналам управления; на крейсерском режиме полета, благодаря наплывам изгибающий момент, действующий на носовую часть фюзеляжа, уменьшается вдвое. Максимально эффект действия наплывов проявляется при полете на больших числах М. Конструкция крыла многолонжеронная с кольцевыми рамами крепления мотогондол. Верхние и нижние панели обшивки приклеены к лонжеронам и на расстоянии 0,3—0,6 м от передней кромки крыла до поверхностей управления гофрированы; волны гофра направлены параллельно оси фюзеляжа. Гофрирование позволяет компенсировать разность коэффициентов теплового расширения лонжеронов и панелей обшивки. Обшивка крыла способна выдерживать нагрев до температуры порядка 260 град. С в течении длительного времени (крейсерский полет) и кратковременный нагрев - до 430 град. С. Для управления по крену и тангажу в задней части крыла имеются четыре элевона; максимальные углы отклонения элевонов - в полете со скоростью М<0,5 - ± 24град. , М>0,5 - ± 14град. . Другие поверхности управления или средства механизации на крыле отсутствуют.

Фюзеляж большого удлинения с плоской нижней частью имеет в носовой части боковые наплывы, которые занимают примерно 40% ширины самолета. Конструкция рассчитана на установившийся нагрев до 260 град. С и кратковремнный - до 315 град. С.

Кабина экипажа двухместная. Члены экипажа расположены тандемно, индивидуальные сегменты фонаря кабины откидываются вверх-назад. Остекление кабины - светозащитное.

Хвостовое оперение двухкилевое. Кили установлены на мотогондолах и наклонены на 15 град, внутрь от вертикали. Каждый киль состоит из двух частей - нижней, неподвижной и верхней, цельноповоротной; максимальный угол отклонения управляемых килей в полете на скорости М<0,5 - +/-20град. , на скорости М>0,5 - +/-10град. . Привод управления килей - гидравлический. Предусмотрено как одновременное, так и индивидуальное отклонение килей.

Шасси трехопорное, с носовой опорой. Носовая двухколесная стойка убирается в фюзеляж против полета. Основные стойки имею по три колеса на одной оси, убираются в фюзеляж по направлению к оси самолета. Все стойки оснащены масляно-пневматическими амортизаторами. При посадке используется тормозной парашют. На носовой опоре установлена посадочная фара, на основных - рулежные фары.

Силовая установка состоит из двух одновальных турбореактивных двигателей "Пратт энд Уитни" JT-11D-20B (военное обозначение J58), оборудованных системой перепуска воздуха от четвертой ступени компрессора к форсажной камере. Отводимый от компрессора воздух подается в форсажную камеру для охлаждения конструкции и увеличения тяги двигателя; система отбора воздуха работает в полете с большими числами М, тяга двигателя - 10 430 кгс, на форсаже - 14 740 кгс. Конструкция двигателя рассчитана на длительную работу на режиме максимального форсажа при крейсерском

полете на больших высотах с большими числами М. Доступ к двигателям облегчен за счет применения раскрывающейся конструкции гондол и шарнирной подвески концевых частей плоскостей крыла по верхней линии разъема. Воздухозаборники двигателя осесимметричные с подвижными центральными конусами, привод конусов - электрогидравлический. Имеется система передних перепускных створок через которые избыточный воздух отводится во внешний поток, чем обеспечивается согласование работы воздухозаборника и двигателя; управление передними створками осуществляется автоматически, при этом на земле отверстия остаются открытыми для поступления к двигателю дополнительного воздуха.

Створки закрываются после уборки шасси. В случае отказа автоматики, управление положением створок может осуществляться вручную. При полете на малых числах М конусы выдвинуты вперед и зафиксирован для слива избыточного набегающего потока воздуха перед воздухозаборником. На высотах более 9000 м и при числах М>1,6 конусы начинают втягиваться внутрь. В предельное заднее положение конусы устанавливаются при приближении к крейсерскому значению числа М. Положение конусов программируется в функции числа М полета и может изменяться при отклонении от номинальных значений углов атаки и скольжения; регулирование положения конусов может, также, осуществляться вручную. Сопло эжекторного типа с забором воздуха из внешнего потока. Через впускные створки из внешнего потока в сопло подается воздух, необходимый для заполнения эжекторного сопла при полете со скоростью М<1,1. При выпущенных опорах шасси створки заднего перепуска остаются закрытыми. Эжекторы и воздухозаборники создают дополнительную тягу в полете с большими числами М (величина "прибавки" составляет на скорости М=2,2 - 14% и 13% соответственно, на скорости М=3,2 - 28,4% и 54% суммарной тяги силовой установки). Обшивка гондолы рассчитана на установившийся нагрев до 590 град.С. Диаметр двигателя - 1,27 м; длина - 4,57 м; масса - 2950 кг; диаметр гондолы -1,77 м; длина гондолы - около 14 м. Автоматика регулирования подачи топлива поддерживает требуемое соотношение между расходом топлива и давлением в форсажной камере в соответствии с температурой на входе в компрессор, числом оборотов двигателя и задаваемым значением тяги. Управление положением створок и конусов происходит по данным о давлении воздуха в каналах воздухозаборников. Процесс втягивания конусов и регулирования положения перепускных створок называется запуском воздухозаборника. В случае нарушения состояния запуска одного из воздухозаборников в результате падения давления воздуха срабатывает сигнальный датчик, приводящий в действие программную процедуру повторного запуска: подвижный конус выдвигается вперед и передние створки полностью открываются на 4 с, после чего конус возвращается в исходное положение, а автоматика перепуска постепенно устанавливает нужную степень перекрытия выпускных отверстий.

Топливная система. Углеводородное топливо JP-7 с низкой температурой испарения размещается в баках-отсеках нижней части крыла и в пяти встроенных баках фюзеляжа. Топливо служит основным теплопоглотителем для всей конструкции самолета, а также для охлаждения воздуха в системе кондиционирования. Последовательность выработки топлива из баков обеспечивается автоматической системой с целью сохранения заданного положения центра масс самолета. Первыми вырабатываются крыльевые баки. Наддув баков осуществляется азотом. На верхней поверхности фюзеляжа, за кабиной экипажа, имеется горловина для заправки топливом в полете от самолета-заправщика.

Система жизнеобеспечения. Кабина экипажа оборудована системами герметизации, обогрева и кондиционирования воздуха. Члены экипажа одеты в противоперегрузочные костюма по типу скафандров астронавтов космического корабля "Джемини". Катапультируемые кресла обеспечивают покидание самолета в диапазоне скоростей от нулевой до М>3 и в широком диапазоне высот - вплоть до 30500 м.

Экипаж состоит из летчика (на переднем кресле) и оператора разведывательного оборудования, выполняющего также функции штурмана, бортинженера и радиста. А в случае необходимости - и второго летчика.

Бортовые системы. Система кондиционирования воздуха в кабине экипажа работает от теплообменника, использующего воздух, отбираемый от двигателей и предварительно охлаждающийся в топливной системе. На самолете установлены две независимые гидросистемы, обеспечивающие выпуск и уборку шасси, перемещение конусов воздухозаборников, отклонение поверхностей управления. В случае отказа обоих гидросистем регулирование положения конусов воздухозаборников может осуществляться вручную.

Система управления полетом. Система управления полетом с тросовой проводкой и необратимыми гидравлическими бустерами. Тросы изготовлены из сплава элгилоя, используемого для производства часовых пружин, для уменьшения эффекта удлинения тяг при повышении температуры. Система автоматического управления разработана фирмой Ханиуэлл и имеет трехкратное резервирование. Она состоит из системы повышения устойчивости по трем осям, автопилота и системы балансировки по числу М. САУ обеспечивает оптимальные характеристики пилотирования при взлете и посадке, дозаправке топливом в полете, полете с около- и сверхзвуковой скоростью на высотах 7600 - 15 250 м и со скоростью, соответствующей числу М=3 на высоте более 18 300 м. Автопилот работает большую часть полета, исключая режимы взлета, посадки и дозаправки топливом в полете; автопилот работает в режимах стабилизации по тангажу, числу М, крену, курсу, эквивалентной воздушной скорости и обеспечивает автоматическую навигацию по заданному маршруту. Изначально самолет оснащался аналоговым электронным оборудованием. В 1982-83 гг. на всех находящихся в эксплуатации самолетах была смонтирована цифровая аппаратура, которая, также, обеспечивала управление положением воздухозаборников.

Приборное оборудование кабины. В кабинах обоих членов экипажа установлены традиционные шкальные приборы. Комплект основных пилотажно-навигационных приборов продублирован. Индикаторы контроля работы силовой установки имеются только в кабине оператора разведывательного оборудования. Многие обычные приборы, такие как манометрические, не могут использоваться в полете на больших скоростях и высотах и являются фактически резервными или применяются в полетах на малой высоте. Информация, отображаемая на основных приборах, поступает от вычислителя аэродинамических параметров и инерциальной навигационной системы. В состав оборудования кабин наряду с другими приборами входят индикатор горизонтальной обстановки, датчик нормальной перегрузки, индикатор угла атаки, индикаторы балансировки по осям тангажа, рысканья и крена, указатель центровки, командный авиагоризонт.

Специальное оборудование. На самолете установлена инерциальная навигационная система с астрокоррекцией (в памяти системы заложена информация о 52 навигационных звездах, обсервация проводится по трем звездам одновременно), обеспечивающая автоматическое слежение за выбранной звездой в ночное и дневное время суток; накопленная ошибка ИНС - 0,5 мили на час полета. ИНС разработана на базе комплекса , который проектировался для установки на баллистическую ракеты воздушного базирования "Скайболт"; разработка ракеты прекращена в 1962 г. Имеется, также, вычислитель аэродинамических параметров фирмы Ханиуэлл. Основные пилотажно-навигационные приборы продублированы в кабине оператора разведывательного оборудования.

Состав разведывательного оборудование меняется в зависимости от поставленной задачи; оно размещается в пяти отсеках носовой части фюзеляжа. Предусмотрена установка оптико-электронной и радиотехнической разведывательных систем, различных фотоаппаратов от коротокофокусных, панорамных (фокусное расстояние объектива - 610 мм), до длиннофокусных аппаратов для боковой перспективной съемки (фокусное расстояние объектива - 1680 мм).

На самолете установлена пассивная и активная аппаратура РЭБ.




Серийный
(заводской)
номер
Сведения о эксплуатации
64-17950 (2001)



64-17951 (2002)






64-17952 (2003)



64-17953
(2004)




64-17954 (2005)



64-17955
(2006)




Без номера


64-17958
(2009)






64-17959
(2010)






64-17960
(2011)



64-17961
(2012)



64-17962
(2013)



64-17963
(2014)



64-17964
(2015)



64-17965
(2016)


64-17966
(2017)



64-17967
(2018)





64-17968
(2019)




64-17969
(2020)



64-17970
(2021)





64-17971
(2022)






64-17972
(2023)






64-17973
(2024)




64-17974
(2025)



64-17975
(2026)



64-17976
(2027)




64-17977
(2028)



64-17978
(2029)


64-17979
(2030)



64-17980 (2031)




64-17956 (2007)



64-17957 (2008)




64-17981 (2000)

 Прототип, "рабочая лошадка" программы  летных испытаний фирмы Локхид. Начало сборки - 10 октября 1963 г., выкатка - 25 августа 1964 г., первый полет - 23 декабря 1964 г., летчик-испытатель Гиллиленд. Списан 10 января 1967 г. в результате инцидента на авиабазе Эдварде, летчик-испытатель фирмы Локхид Арт Петерсон остался жив.

Обозначался, также, YF-12С. Предназначался для  испытаний бортовых систем и оборудования. Начало сборки - 6 декабря 1963 г., выкатка - 20 октября 1964 г., первый полет -5 марта 1965 г. экипаж - летчик-испытатель Гиллиленд и оператор БРЭО Цвейер. Передан ВВС в 1969 г. Передан из ВВС в NASA в качестве замены разбившегося SR-71A серийный номер 60-6937. в сентябре 1971 г. Последний полет выполнен 22 декабря 1978 г., суммарный налет 796,7 ч. Демонстрируется в постоянной экспозиции авиационного музея в Пима Каунти: расположенного в окрестностях авиабазы Таксон, шт. Аризона

Самолет предназначался для проведения 1-го  этапа летных испытаний фирмой Локхид. Начало сборки - 27 января 1964 г., выкатка - 8 декабря 1965 г., первый полет - 24 марта 1965 г. Разбился 25 января 1966 г. в районе Такамкари, шт. Нью-Мескика; летчик Билл Уивер катапультировался удачно, оператор Джим Цвейер погиб.

Предназначался для проведения летных  испытаний фирмой Локхид и ВВС США. Начало сборки - 4 марта 1964 г., выкатка - 19 января 1965 г., первый полет - 4 июня  1965 г., экипаж - Уивер и Андрэ. Разбился 18 декабря 1969 г. в районе Шошона, шт. Калифорния, экипаж в составе подполковника Джо Роджерса и подполковника Гэрри Хейдельбога катапультировался успешно.

Предназначался для летных испытаний фирмой  Локхид и ВВС США. Начало сборки - 8 апреля 1964 г., выкатка - 23 февраля 1965 г., первый полет - 20 июля 1965 г., экипаж - Уивер и Андрэ. Списан 11 апреля 1969 г. после аварии на взлете с авиабазы Эдварде. Экипажу в составе подполковника Билла Скляра и майора Ноэля Уорнера удалось спастись.

Предназначался для проведения летных испытаний фирмой Локхид,. Начало сборки -13 мая 1964 г., выкатка - 24 марта 1965 г., первый полет - 17 августа 1965 г, экипаж - Уивер и Андрэ. Последний полет самолет выполнил 24 января 1985 г., суммарный налет 1993,7 ч. Демонстрируется в музее Летно-испытательного центра ВВС США на авиабазе Эдварде. Шт. Калифорния.

Экземпляр для статических испытаний. Начало сборки -18 июня 1964 г. окончание сборки - 10 декабря 1964 г.

Первый серийный самолет. Начало сборки - 1 октября 1964 г.. выкатка - 22 июля 1965 г, первый полет - 15 декабря 1965 г.. экипаж -Уивер и Андрэ. Передан ВВС 10 мая 1966 г. Состоял на вооружении 9-го SRW. На самолете 27-28 июля 1976 г. экипажем в составе капитана Элдона Джорца и майора Джорджа Моргана установлен абсолютный мировой рекорд скорости горизонтального полета на базе 15/25 км. Последний полет выполнен 23 февраля 1990 г., суммарный налет 2288, 9 ч. Демонстрируется на авиабазе Робине, шт. Джорджия.

Предназначался для проведения летных испытаний фирмой Локхид. Начало сборки - 3 ноября 1964 г., выкатка - 19 августа 1965 г., первый полет - 20 декабря 1974 г., экипаж -Уивер и Андрэ. Состоял на вооружении 9-го SRW. Последний полет выполнен 29 октября 1976 г., суммарный налет 866,1 ч. Единственный самолет, на котором было установлено хвостовое оперение большей площади. Первый полет с новым оперение выполнен 3 декабря 1975 г. Демонстрируется в постоянной экспозиции музея Авиационного вооружения ВВС США на авиабазе Эглин, шт. Флорида.

Серийный самолет. Начало сборки - 8 декабря 1964 г., выкатка - 20 сентября 1965 г., первый полет - 9 февраля 1966 г. экипаж - Уивер и Андрэ. Состоял на вооружении 9-го SRW. Последний полет выполнен 27 февраля 1990 г.. суммарный налет - 2669, 6 ч. Выставлен на авиабазе Кэстл, шт. Калифорния.

Серийный самолет. Начало сборки - 13 января 1965 г., выкатка - 19 октября 1965 г, первый полет - 13 апреля 1966 по, экипаж - Уивер и Андрэ. Состоял на вооружении 9-го SRW. Последний полет выполнен 2 февраля 1977 г., суммарный налет 1601 ч. Передан на хранение в Чикагский музей науки и промышленности на авиабазе Бил, шт. Калифорния.

Серийный самолет. Начало сборки - 15 февраля 1965 г., выкатка - 17 ноября 1965 г., первый полет - 29 апреля 1966 г., экипаж -Уивер и Андрэ. Состоял на вооружении 9-го SRW. Последний полет выполнил 14 февраля 1990 г., суммарный налет - 2835,9 ч. Находится на хранении в пригодном к полетам состоянии на заводе № 42 фирмы Локхид.

Серийный самолет. Начало сборки - 16 марта 1965 г., выкатка - 16 декабря 1965 г., первый полет - 9 июня 1966 г., экипаж - Уивер и Бельгю. Состоял на вооружении 9-го SRW. Последний полет выполнен 28 октября 1978 г. суммарный налет 1604,4 ч. Выставлен на авиабазе Бил, шт. Калифорния.

Серийный самолет. Начало сборки - 14 апреля 1965 г., выкатка - 19 января 1966 г., первый полет - 11 мая 1966 г, экипаж - Уивер и Бельгю. Состоял на вооружении 9-го SRW.  Последний полет выполнен 20 марта 1990 г.,  суммарный налет 3373,1 ч. Демонстрируется в музее Стратегического авиационного командования на авиабазе Олфут, шт. Небраска.

Серийный самолет. Начало сборки - 13 марта 1965 г., выкатка - 17 февраля 1966 г.. первый полет - 10 июня 1966 г., экипаж Уивер и Мюллер. Состоял на вооружении 9-го SRW. Разбился 25 октября 1967 г. в районе Ловелук, шт. Невада, экипаж спасся.

Серийный самолет. Начало сборки - 14 июня 1965 г., выкатка - 21 марта 1966 г., первый полет - 1 июля 1966 г., экипаж - Гиллилэнд и Бельгю. Состоял на вооружении 9-го SRW. Разбился 13 апреля 1967 г. в окрестностях Лас-Вегаса, шт. Нью-Мексика, члены экипажа успешно катапультировались.

Серийный самолет. Начало сборки - 14 июля 1965 г., выкатка - 18 апреля 1966 г., первый полет - 3 августа 1966 г. , экипаж - Уивер и Андрэ. Состоял на вооружении 9-го SRW. Последний полет выполнен 14 февраля 1990 г.. суммарный налет - 2636,  8 ч. Находится на хранении в пригодном к полетам состоянии на заводе № 42 фирмы Локхид. В начале 1994 г. прошел восстановительный ремонт и модернизацию на фирме Локхид, передан ВВС в 1995 г.

Серийный самолет. Начало сборки - 12 августа 1965 г., выкатка - 17 мая 1966 г., первый полет - 10 октября 1966 г., экипаж - Уивер и Андрэ. Состоял на вооружении 9-го SRW. Последний полет выполнен 12 февраял 1990 г., суммарный налет - 2279 ч. Находится на хранении в пригодном к полетам состоянии на заводе N 42 фирмы Локхид. Планировался к расконсервации и вводу в строй в 1996 г.

Серийный самолет. Начало сборки - 13 сентября 1965 г., выкатка- 16 июня 1966 г., первый полет - 18 октября 1966 г., экипаж - Уивер и Бельгю. Состоял на вооружении 9-го SRW. Разбился 10 мая 1970 г. в районе авиабазы Корат. Таиланд. Члены экипажа катапультировались успешно.

Серийный самолет. Начало сборки - 12 октября 1965 г.. выкатка - 18 июля 1966 г., первый полет - 21 октября 1966 г., экипаж - Уивер и Бельгю. Состоял на вооружении 9-го SRW. Разбился 17 июня 1970 г. при маневрировании после столкновении с заправщиком КС-135 в районе Эль-Пасо, шт. Техас (по другим данным столкновение произошло над штатом Нью-Мексико); экипаж в составе подполковника Брауна и майора Джэвиса катапультировался успешно.

Серийный самолет. Начало сборки - 10 ноября 1965 г., выкатка - 16 августа 1966 г.. первый полет - 17 ноября 1966 г.. экипаж - Уивер и Мюллер. Состоял на вооружении 9-го SRW. Передан Летно-испытательному центру NASA им. Драйдена. До передачи NASA суммарный налет составил 3512.5 ч. Некоторое время находился на консервации, 12 января 1994 г. совершил перелет из Эвардса в Палмдейл, где прошел технический осмотр и модернизацию. Официальный первый полет после "расконсервации" выполнен 26 апреля 1994 г., передан ВВС в июне 1994 г.

Предназначался для проведения летных испытаний фирмой Локхид. Начало сборки - 13 декабря 1965 г.. выкатка - 15 сентября 1966 г, первый полет - 12 декабря 1966 г., экипаж - Уивер и Бельгю. На самолете установлено несколько мировых рекордов скорости и высоты: совершены рекордные перелеты по маршрутам Нью-Йорк - Лондон и Лондон - Лос-Анжелес. Последний полет выполнен 6 марта 1990 г.. суммарный налет - 2801,1 ч. Демонстрируется в экспозиции Национального
авиационно-космического музея Смитсониановского института.

Серийный самолет. Начало сборки - 14 января 1966 г., выкатка - 17 октября 1966 г, первый полет - 8 февраля 1967 г., экипаж - Уивер и Гринмайер. Состоял на вооружении 9-го SRW. Последний полет выполнен 21 июля 1987 г., суммарный налет - 1729,9 ч. Демонстрируется в Палмдейле, шт. Калифорния, в так называемом
" Blackbird Airpark".

Предназначался для летных испытаний фирмой Локхид. Начало сборки - 14 февраля 1966 г., выкатка - 14 ноября 1966 г., первый полет - 16 февраля 1967 г., экипаж Уивер и Белыто. Разбился 21 апреля 1989 г. над Южно-Китайским морем из-за разрушения двигателя, летчик и оператор катапультировались удачно.

Предназначался для летных испытаний фирмой Локхид. Начало сборки - 15 марта 1966 г., выкатка - 15 декабря 1966 г., первый полет - 13 апреля 1967 г., экипаж - Гринмайер и Бельгю. Последний полет выполнен 28 февраля 1990 г., суммарный налет 2854 ч. Демонстрируется на авиабазе Мэрч, шт. Калифорния.

Серийный самолет. Начало сборки - 13 апреля 1966 г., выкатка - 18 января 1967 г., первый полет - в мае 1967 г.. экипаж - Гиллиленд и Бельгю. Состоял на вооружении 9-го SRW. Последний полет выполнен 27 марта 1990 г., суммарный налет - 2985,7 ч. Самолет стал первым разведчиком SR-71A, совершившим "боевой" вылет . Демонстрируется в экспозиции музея ВВС США на авиабазе Райт-Паттерсон, шт. Огайо.

Серийный самолет. Начало сборки - 12 мая  1966 г., выкатка - 6 февраля 1967 г.. первый полет - 6 июня 1967 г.. экипаж - Гиллиленд и Гринмайер. Состоял на вооружении 9-го SRW. Разбился 10 октября 1968 г. при взлете с ВПП авиабазы Бил, шт. Калифорния. Членам экипажа, майорам Джеймсу Коглеру и Габриэлю Кардонгу, удалось спастись.

Серийный самолет. Начало сборки - 13 июня 1966 г., выкатка - 20 марта 1967 г., первый полет - 5 июля 1967 г.. экипаж - Уивер и Бельгию. Состоял на вооружении 9-го SRW. Разбился 20 июля 1972 г. на авиабазе Кадена, о. Окинава.

Серийный самолет. Начало сборки - 13 июля 1966г., выкатка - 17 апреля 1967 г., первый полет - 10 августа 1967 г., экипаж - Гринмайер и Бельгю. Состоял на вооружении 9-го SRW. Последний полет выполнен 6 марта 1990 г., суммарный налет - 3321,7 ч. Демонстрируется на авиабазе Лэклэнд, шт. Техас.

Серийный самолет. Начало сборки - 11 августа 1966 г., выкатка - в мае 1967 г., первый полет - 25 сентября 1967 г., экипаж - Гиллиленд и Бельгю. Состоял на вооружении 9-го SRW. В настоящее время принадлежит Летно-испытательному центру NASA им. Драйдена. До передачи в NASA суммарный налет самолета составил 2255,6 ч.

SR-71B
Начало сборки - 18 июня 1964 г., выкатка - 20 мая 1965 г., первый полет - 18 ноября 1965 г., экипаж - Гиллиленд и Бельгю. Состоял на вооружении 9-го SRW. В настоящее время принадлежит Летно-испытательному центру NASA им. Драйдена.  До передачи NASA суммарный налет самолета составил 3760 ч.

Начало сборки - 28 августа 1964 г., выкатка - 21 июня 1965 г., первый полет - 18 декабря 1965 г., экипаж - Гиллиленд и Истхэм. Разбился 11 января 1968 г. в районе авиабазы Бил, шт.Калифорния. Экипаж в составе летчика-инструктора подполковника Роберта Соуэрса и курсанта капитана Дэвида Фрахэуфа катапультировался успешно.

SR-71C
Самолет представляет собой конверсию опытного перехватчика YF-12A серийный номер 60-6934 в тренировочный разведчик SR-71B. К центральной части перехватчика пристыкована носовая часть фюзеляжа разведчика, предназначавшегося для проведения статических испытаний. Первый полет  выполнен 14 марта 1969 г.. экипаж - Гиллиленд и Бельгю. После налета 556,4 ч , самолет поствааен на консервацию на авиабазе Бил; использовался в качестве "источника" запасных частей для других самолетов SR-71 из состава 9-го SRW. В настоящее время демонстрируется на авиабазе Хилл, шт. Юта.





 ЛТХ:
Модификация   SR-71A
Размах крыла, м   16.94
Длина самолета,м   32.74
Высота самолета,м   5.64
Площадь крыла,м2   141.10
Масса, кг
  пустого самолета   30618
  максимальная взлетная   78020
Топливо, л   46180
Тип двигателя   2 ТРДФ/ПВРД Pratt Whithey J-58 (JT-11D-20B)
Тяга, кгс
  номинальная   2 х 10430
  на форсаже   2 х 14740
Максимальная скорость, км/ч   3300
Крейсерская скорость, км/ч   3087
Практическая дальность, км   5230
Тактический радиус действия, км   2000
Продолжительность полета без дозаправки, ч.мин   1.30
Практический потолок, м   25910
Экипаж, чел   2


 Доп. информация :


  Чертеж "Lockheed SR-71"
  РЛЭ "Lockheed SR-71 Blackbird"
  Статья "SR-71 над Ближним Востоком"
  Статья "SR-71 над Европой"
  Статья "SR-71 над Северной Кореей"
  Статья "SR-71 над Центральной Америкой"
  Статья "SR-71 над Вьетнамом"

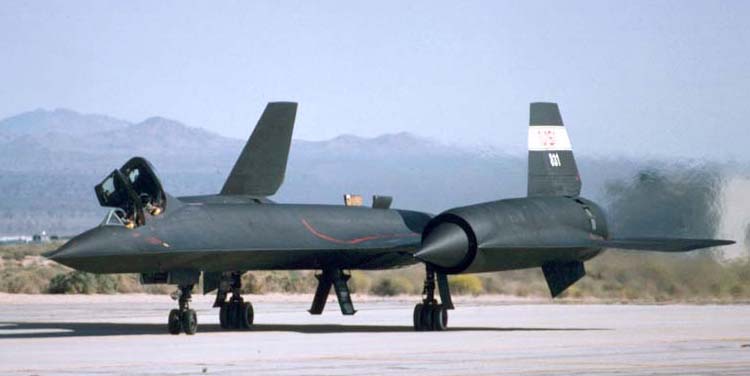

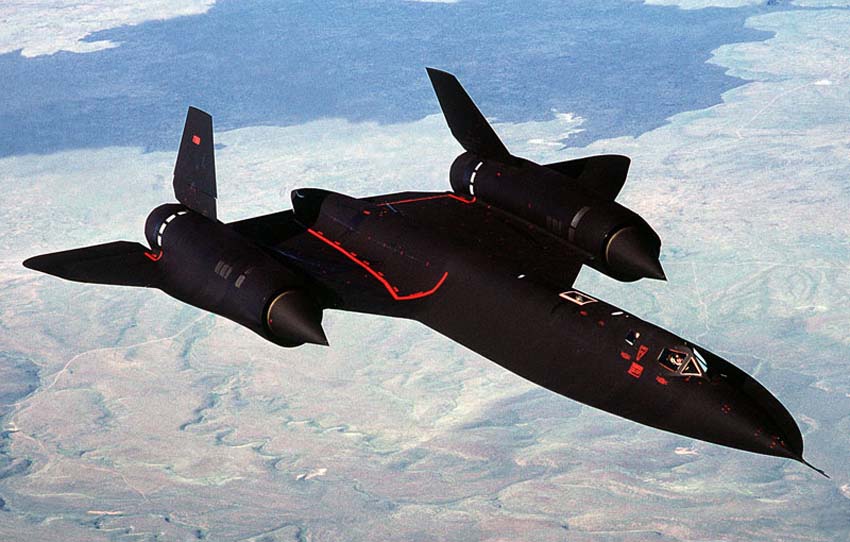

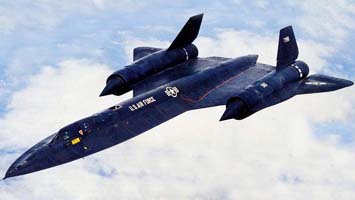

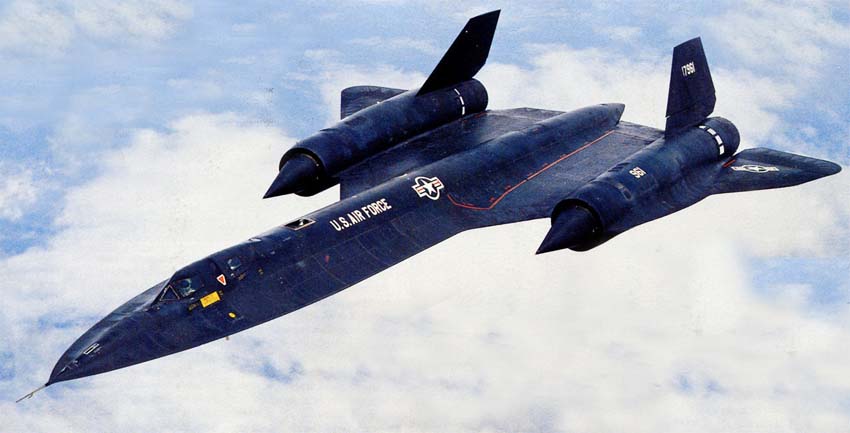

 Фотографии:

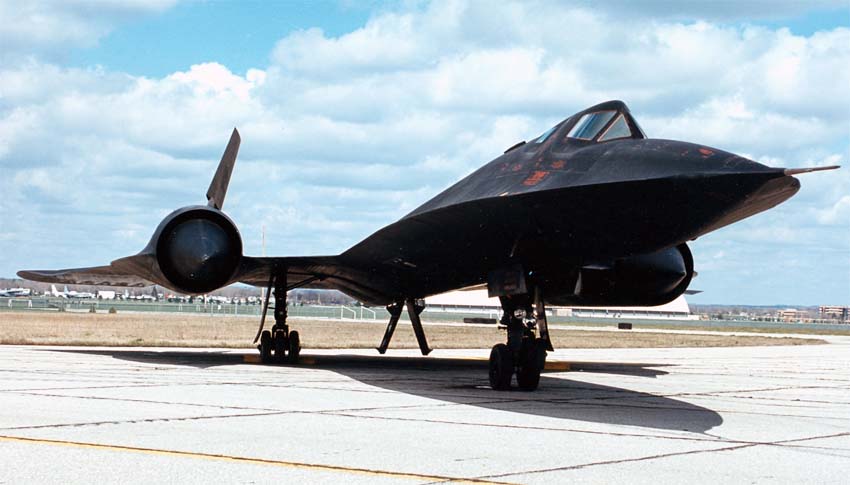

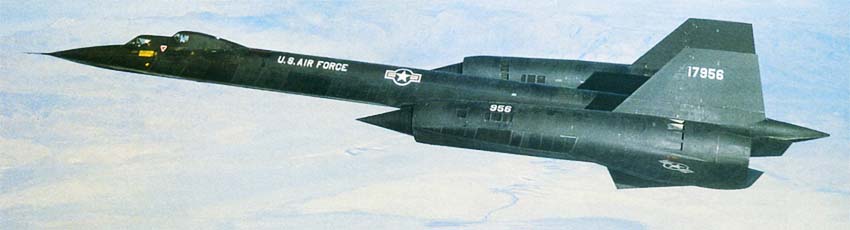

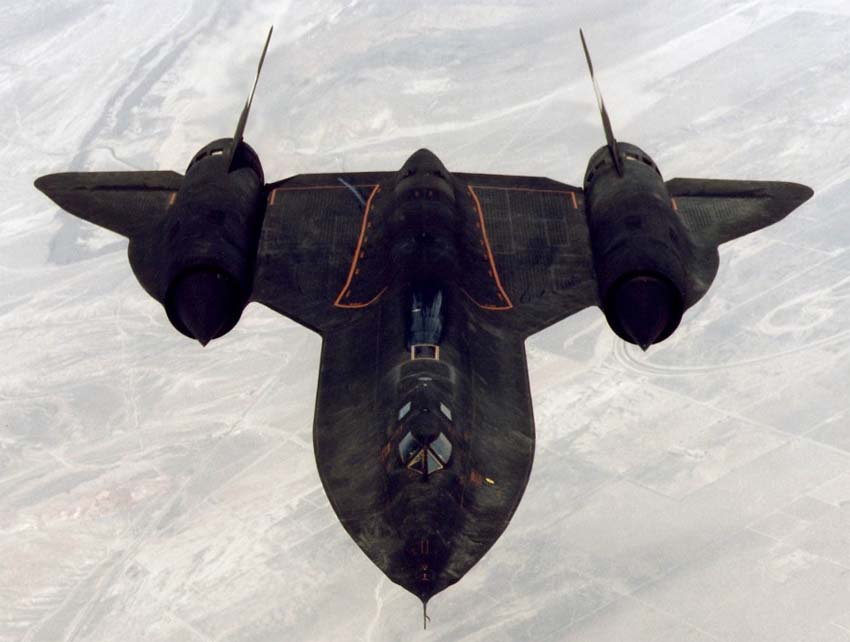

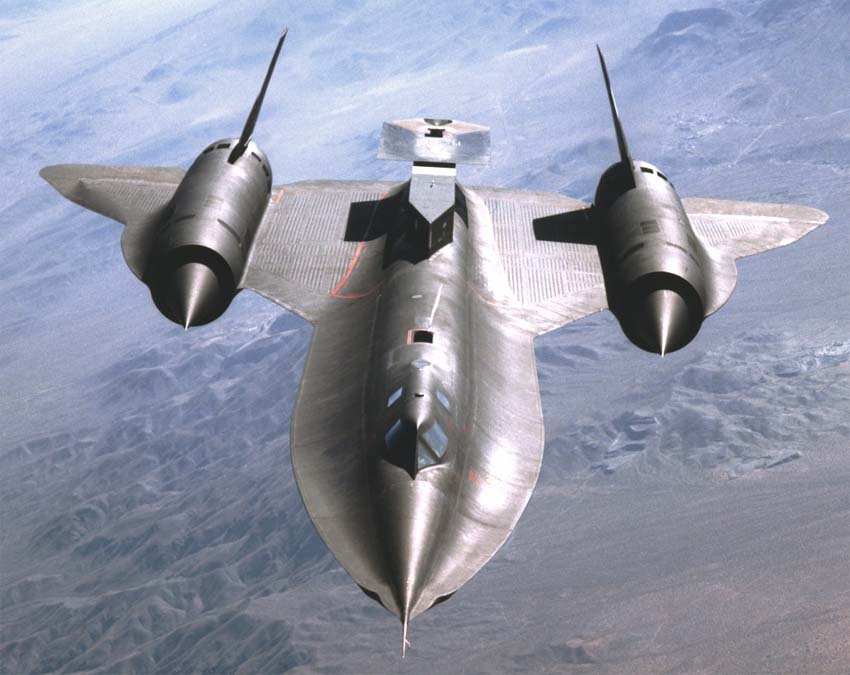

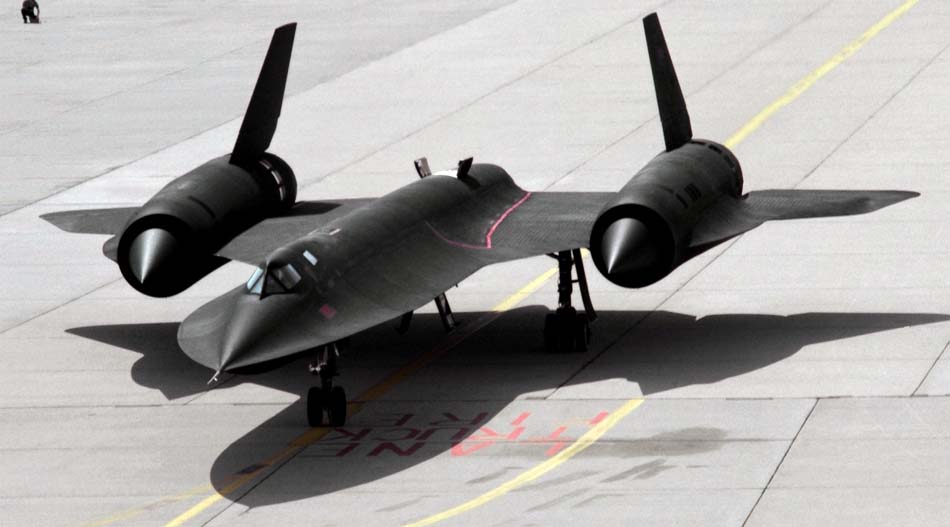

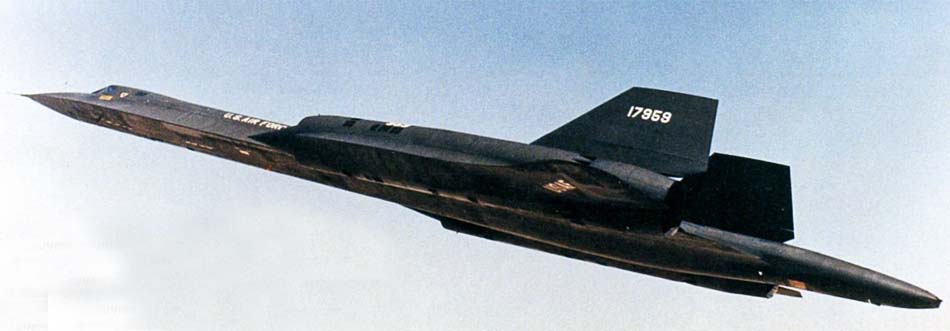

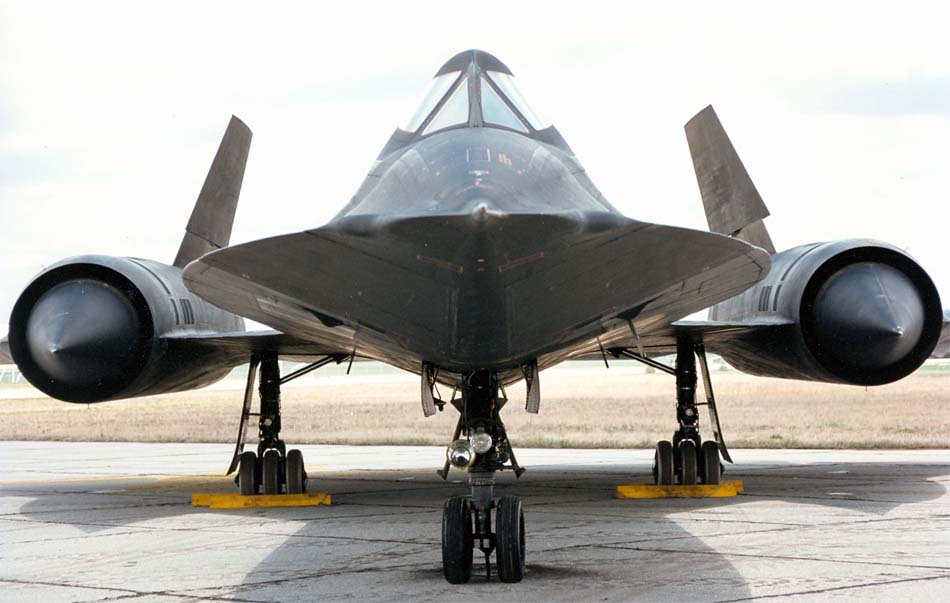

 SR-71A
 SR-71A
 SR-71A
 SR-71A

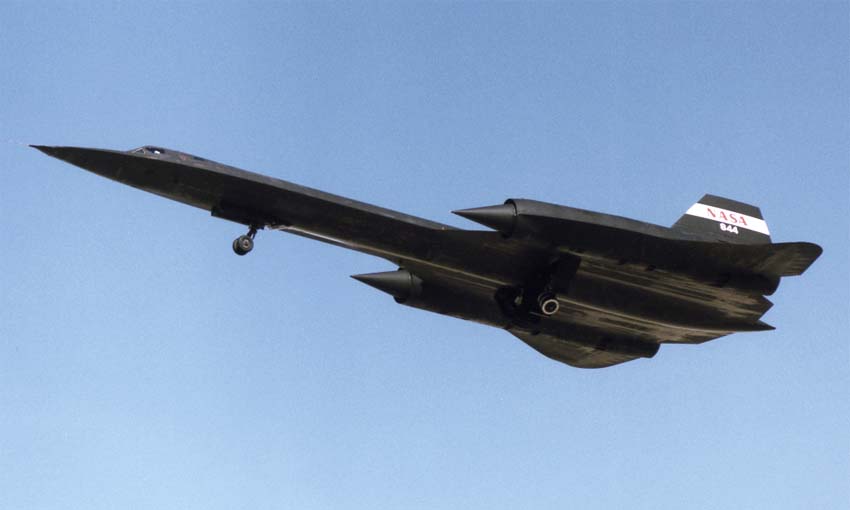

 SR-71A NASA
 SR-71A
 SR-71A
 SR-71A
 SR-71A
 SR-71B
 SR-71B

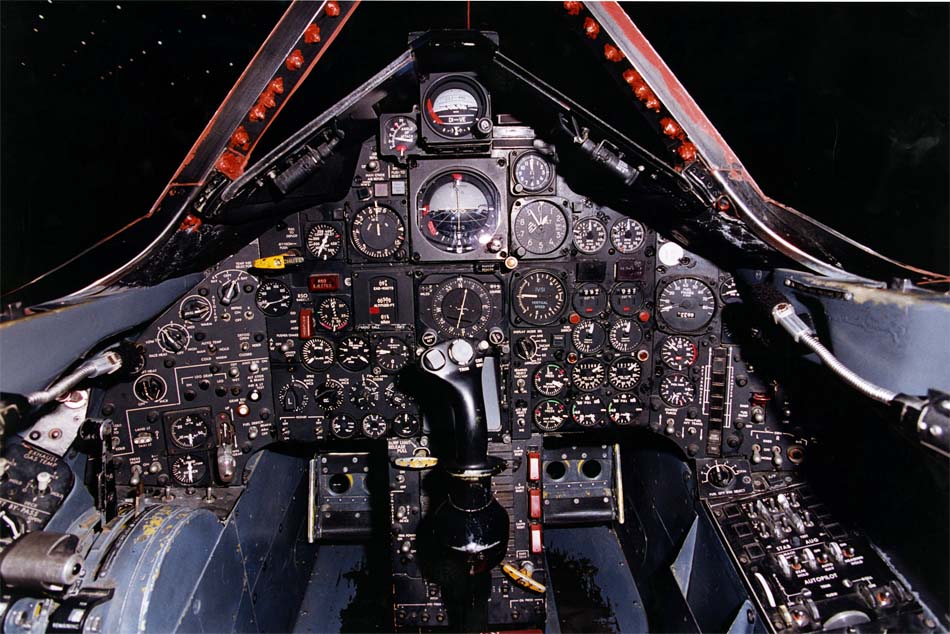

 Кабина пилота SR-71A

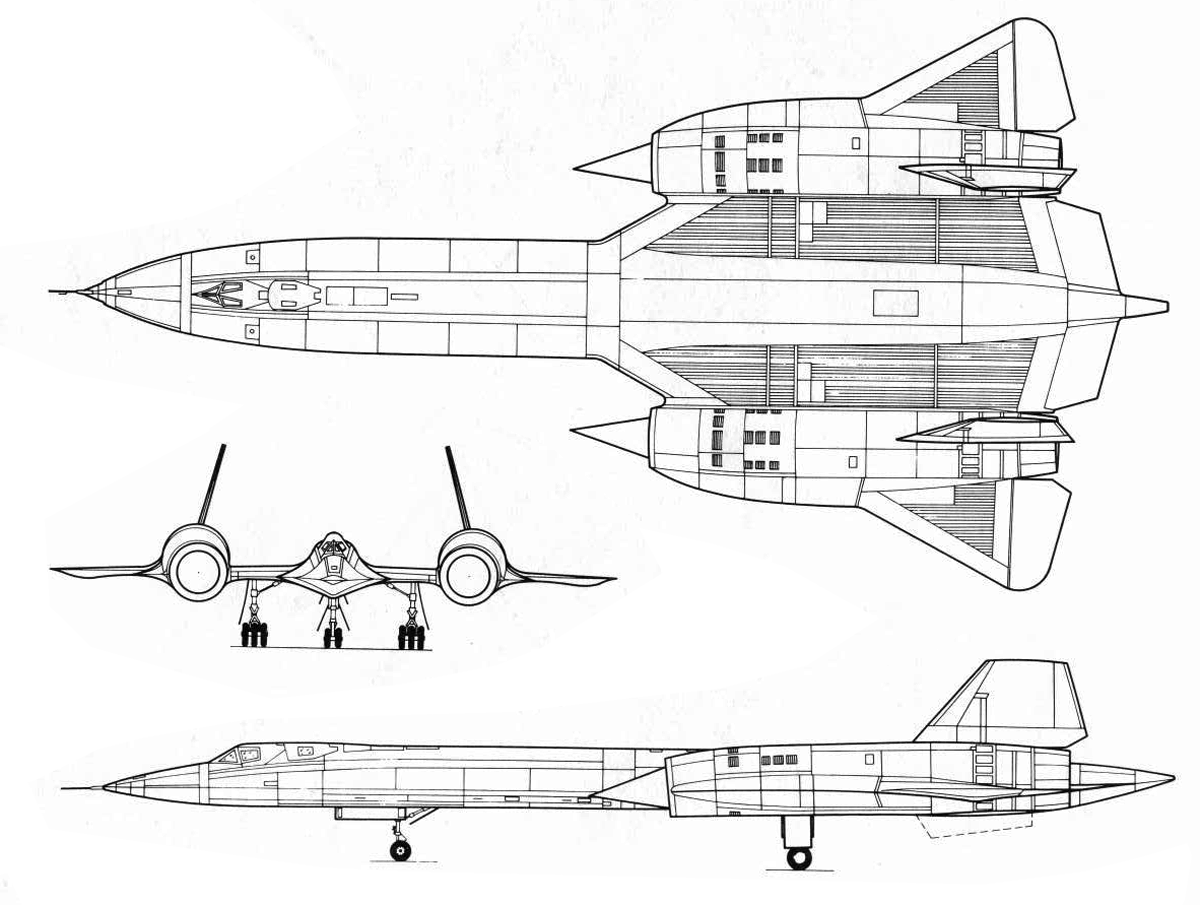

 Схемы:

 SR-71A

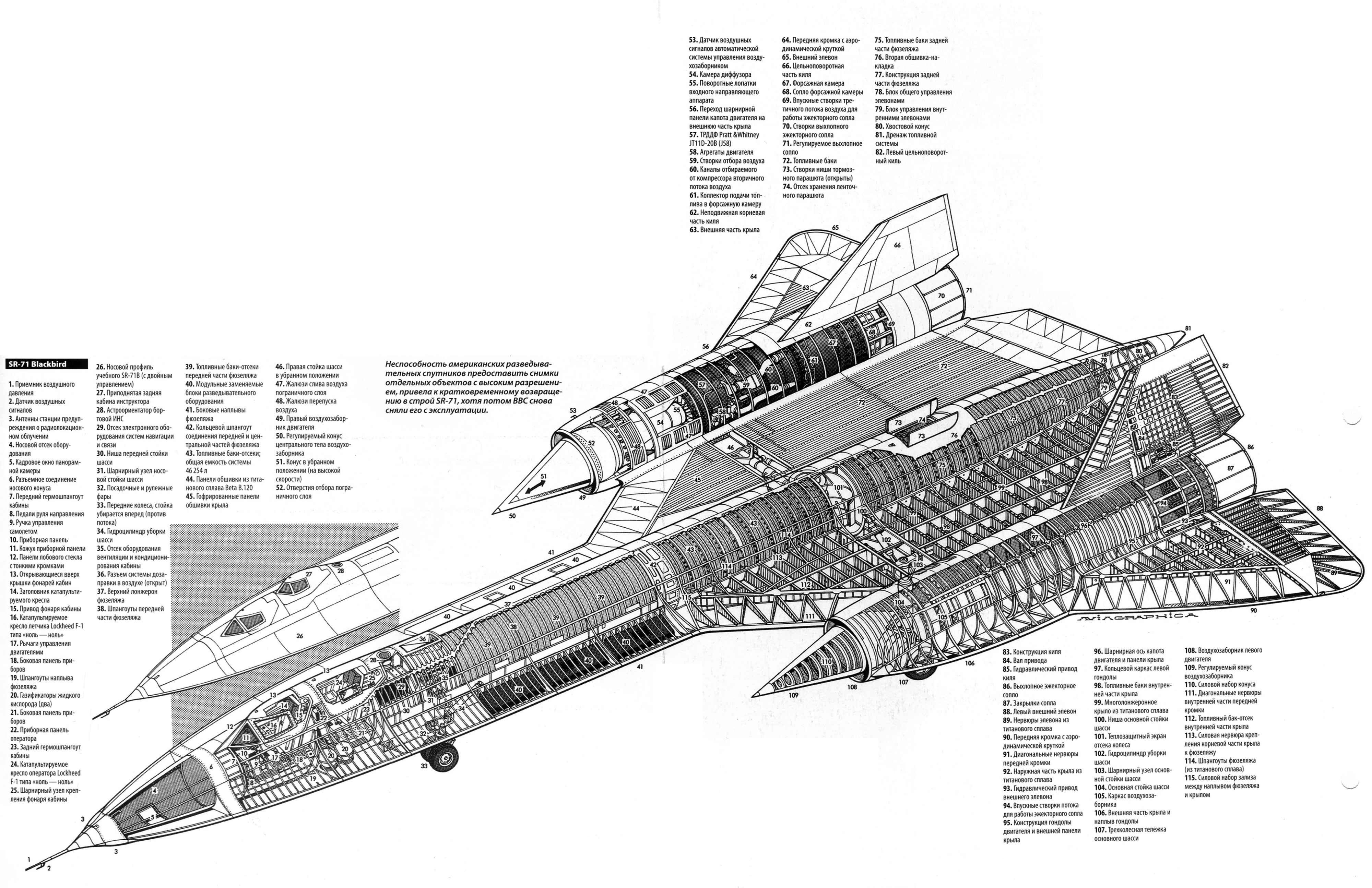

 Компоновочная схема

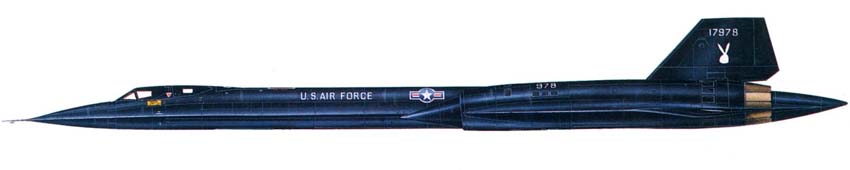

 Варианты окраски:

 SR-71A







Список источников:

Авиация и Космонавтика. Михаил Никольский. "Черная птица" Кларенса Джонсона
Серия "Знаменитые самолеты". Михаил Никольский. "Черная молния" SR-71. Самый быстрый в мире самолет
Эдмунд Цихош. Сверхзвуковые самолеты
de Agostini. Мировая Авиация. Lockheed SR-71 Blackbird
USAF Museum. Aircraft Virtual Gallery. Lockheed SR-71
Jane's All the World's Aircraft
Squadron/Signal. James Goodall. Walk Around SR-71 Blackbird
Aerofax. James Goodall. Lockheed's SR-71 "Blackbird" Family
Nationalmuseum.af.mil. Lockheed SR-71A
Dfrc.nasa.gov. SR-71 Blackbird
