   Ту-16Е-ХР

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1958
Тип: Самолет химической разведки
  ЛТХ     Доп. информация



Еще один вариант постановщика помех обозначался в документах Ту-16Е, а в обиходе - Ту-16Е-ХР (химический разведчик). Этот самолет предназначался для ведения фотографической, радиотехнической, радиационной и химической разведки и по составу оборудования был очень близок к Ту-16РР. Наличие на борту средств радиопротиводействия лишь способствовало выполнению задач воздушной разведки. Экипаж Ту-16Е-ХР состоял из семи человек. В носовой части грузоотсека на качающихся платформах размещались два аэрофотоаппарата АФА-42/100, в задней части отсека - подвесная гермокабина оператора. В средней части грузоотсека можно было подвешивать бомбы или до четырех автоматов АСО-16. Конструкцию крыла усилили, под крылом на пилонах подвешивались два контейнера для забора проб воздуха. Средства радиопротиводействия, кроме АСО-16, включали станции СПС-5, СПС-151 и два комплекта СПС-1. Антенны СПС-5 располагались снизу фюзеляжа перед грузовым отсеком, СПС-151 - возле воздухозаборников двигателей, СПС-1 - за подвесной гермокабиной снизу и сверху фюзеляжа. Подобным образом переоборудовали два самолета, выпущенных заводом №1. Один из них до 1978 г. эксплуатировался в 226-м ОАП РЭП (отдельном авиационном полку радиоэлектронного противодействия) в Полтаве, затем в 1978-80 гг. - в Прилуках, а с 1980 г. - в Спаске-Дальнем, где вторая машина отлетала всю свою жизнь. В 1979-80 гг. в процессе ремонта самолеты оснастили станциями "Роговица" и СПС-152 (дополнительные антенны установили на фонаре кабины штурмана-навигатора).

Общее количество вариантов постановщиков помех на базе Ту-16 однозначно определить практически невозможно. Так, например, 226-й ОАП РЭП имел в своем составе порядка тридцати Ту-16 с аппаратурой постановки помех, и каждый из них отличался от других составом и типом оборудования. С появлением на вооружении армий вероятного противника ракет с тепловыми головками самонаведения на части Ту-16, в том числе и на Ту-16П, стали размещать аппаратуру постановки инфракрасных помех типа АСО-2И-7ЕР, блоки которой устанавливались в обтекателях шасси и в хвостовой части фюзеляжа. Велись и другие работы по совершенствованию систем радиоэлектронного противодействия.






 ЛТХ:
Модификация   Ту-16Е-ХР
Размах крыльев, м   33.00
Длина, м   35.20
Высота, м   10.40
Площадь крыла, м2   164.65
Масса, кг
  пустого самолета   37200
  нормальная взлетная   72000
  максимальная взлетная   79000
Топливо, кг   36000
Тип двигателя   2 ТРД РД-3М
Тяга, кгс   2 х 9500
Максимальная скорость, км/ч   1050
Крейсерская скорость, км/ч   780
Перегоночная дальность, км   7200
Боевой радиус действия, км   3100
Практический потолок, м   12200
Экипаж, чел   7


 Доп. информация :


  Фотографии:

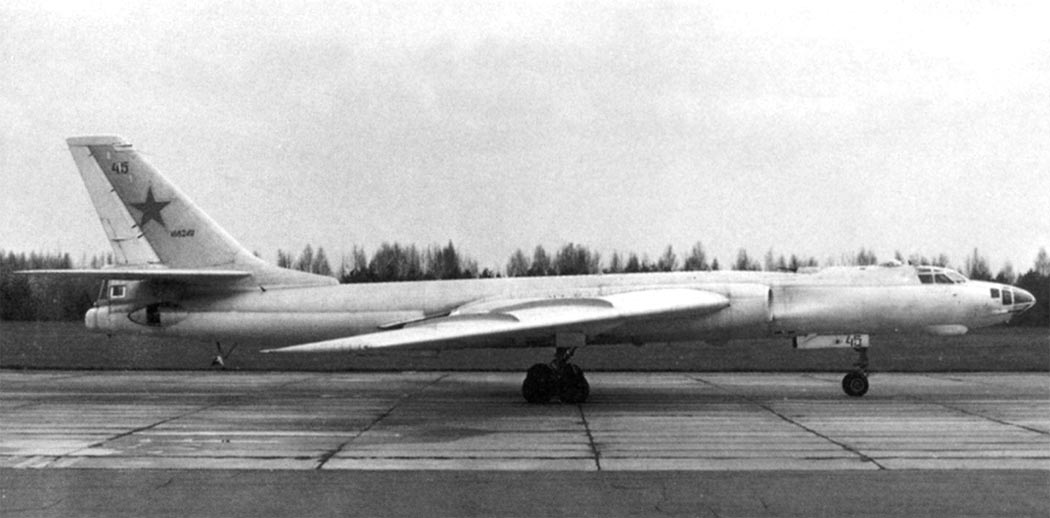

 Ту-16Е







Список источников:

АвиаКоллекция 2009-01. В.Г. Ригмант. Дальний бомбардировщик Ту-16
Авиация и Время 2001-01-02. Е.Гордон, В.Ригмант, В.Кудрявцев, А.Совенко. Легендарный Ту-16
Владимир Ригмант. Под знаками "АНТ" и "ТУ"
Крылья Родины. Владимир Ригмант. Ту-16 - самолет-эпоха
