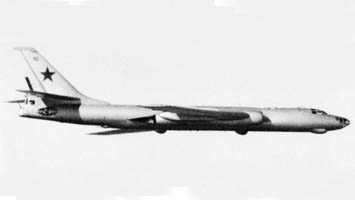

   Ту-16СПС

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1955
Тип: Самолет РЭБ
  ЛТХ     Доп. информация



Станции постановки активных радиопомех СПС-1 и СПС-2, которые устанавливались на Ту-16 в 1950-е гг., предназначались для групповой защиты летящих в строю ударных машин от РЛС, разработанных в сороковые годы, и обладали сравнительно невысокими характеристиками - недостаточной мощностью излучения, большими габаритами и весом. Для их применения требовался еще один член экипажа - оператор спецаппаратуры, который должен был вначале обнаружить работающий радар, определить его частоту, после чего настроить на нее передатчик помех. Для этого, даже при хорошей подготовке, оператору требовалось примерно 3 минуты. За это время, особенно при полетах на малых высотах, самолет успевал проскочить зону, из которой мощность бортовой аппаратуры позволяла подавить данную РЛС. Кроме того, СПС-1 и СПС-2 не обеспечивали эффективного подавления многоканальных и перестраиваемых станций.

Тем не менее, завод №1 в 1955-57 гг. выпустил 42 Ту-16, оборудованных СПС-1, и 102 - с СПС-2, из них четыре - заправляемых топливом в полете. Как и на Ту-16Р, в задней части грузоотсека этих машин устанавливалась герметичная съемная кабина спецоператора. В передней части грузоотсека можно было подвешивать бомбовое вооружение. Две антенны станции СПС-2, закрытые каплевидными обтекателями, размещались в нижней части фюзеляжа перед и за грузоотсеком. Штыревые антенны СПС-1 могли размещаться в двух местах: сверху фюзеляжа (за блистером штурмана-оператора) или снизу фюзеляжа (перед грузоотсеком). Эти варианты Ту-16 получили обозначение Ту-16СПС, иногда их называли Ту-16П. Первоначально Ту-16СПС не оснащались автоматами сброса отражателей АСО-16, и отсутствие их выводных горловин на створках бомбового отсека являлось внешним отличительным признаком от последующих Ту-16Е. Но позже автоматы стали устанавливать на этот тип самолета, и внешнее отличие исчезло. В 1960-е гг. практически все находившиеся в строю Ту-16СПС были оборудованы системой постановки активных помех "Букет".







 ЛТХ:
Модификация   Ту-16СПС
Размах крыльев, м   33.00
Длина, м   35.20
Высота, м   10.40
Площадь крыла, м2   164.65
Масса, кг
  пустого самолета   37200
  нормальная взлетная   72000
  максимальная взлетная   79000
Топливо, кг   36000
Тип двигателя   2 х ТРД РД-3М
Тяга, кгс   2 х 9500
Максимальная скорость, км/ч   1050
Крейсерская скорость, км/ч   780
Перегоночная дальность, км   7200
Боевой радиус действия, км   3100
Практический потолок, м   12200
Экипаж, чел   9


 Доп. информация :


  Фотографии:

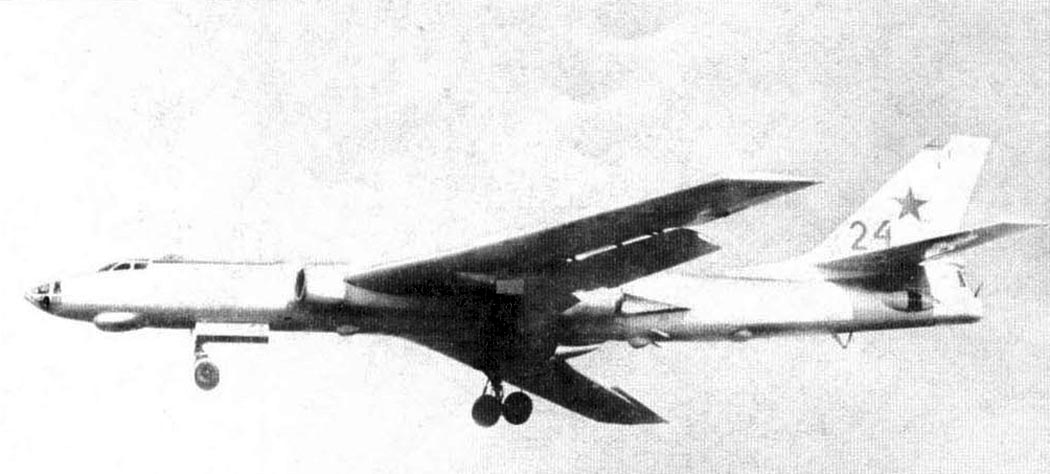

 Ту-16СПС

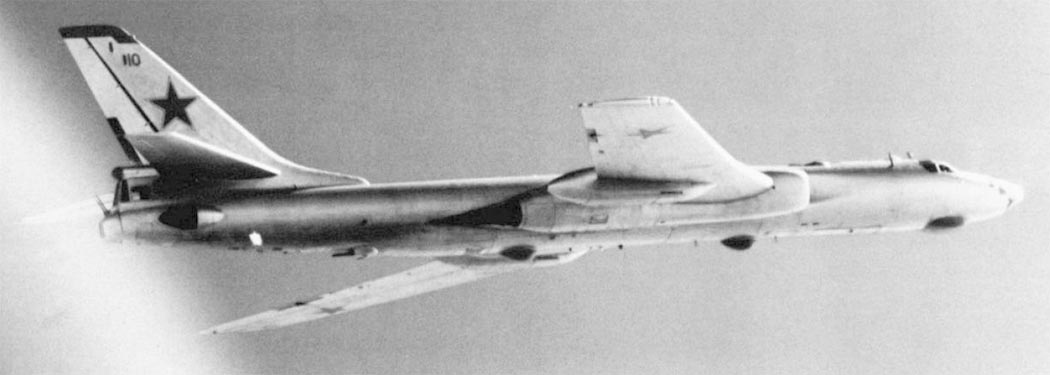

 Ту-16СПС

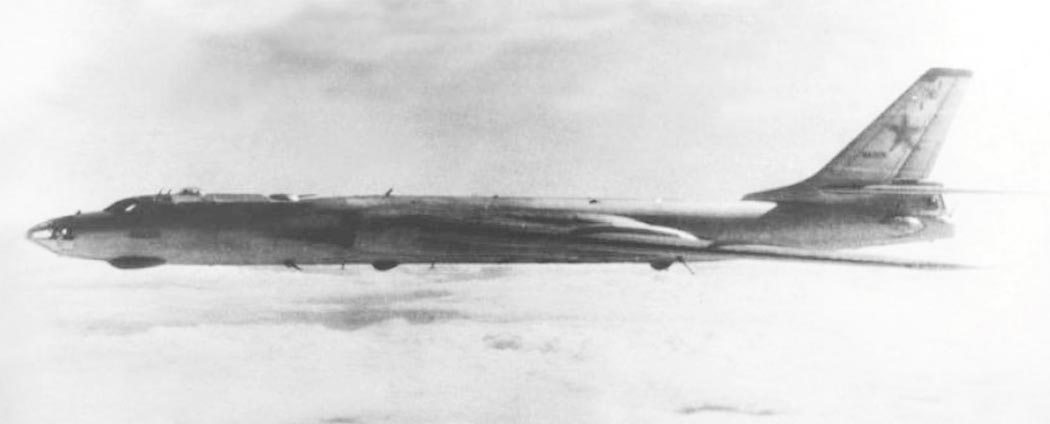

 Ту-16СПС

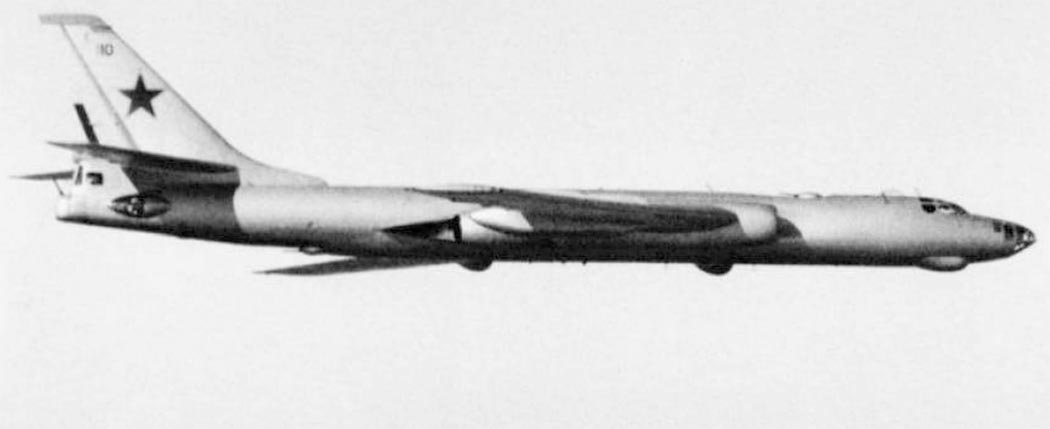

 Ту-16СПС







Список источников:

АвиаКоллекция 2009-01. В.Г. Ригмант. Дальний бомбардировщик Ту-16
Авиация и Время 2001-01-02. Е.Гордон, В.Ригмант, В.Кудрявцев, А.Совенко. Легендарный Ту-16

Владимир Ригмант. Под знаками "АНТ" и "ТУ"
Крылья Родины. Владимир Ригмант. Ту-16 - самолет-эпоха
Aerofax. Yefim Gordon, Vladimir Rigmant. Tupolev Tu-16 Badger
Midland. Y. Gordon, V. Rigmant. OKB Tupolev
