главная авиация второй мировой разведчики
   Ил-2КР

Разработчик: ОКБ Ильюшина
Страна: СССР
Первый полет: 1943
Тип: Разведчик-корректировщик
  ЛТХ     Доп. информация



Еще 13 августа 1942 г. Командующий ВВС КА А.А.Новиков, в связи с положительным опытом применения в июне-июле 42-го Ил-2У АМ-38 для целей корректировки артиллерийского огня, обратился к Наркому авиапромышленности А.И.Шахурину (письмо No. 376269) с просьбой создать на базе штурмовика Ил-2 разведчик-корректировщик артиллерийского огня: "... Фронт требует также разведывательных самолетов и самолетов-корректировщиков артогня. Оборудованный для этих целей двухместный самолет Ил-2 удовлетворит и это требование фронта. Прошу Вашего указания Главному конструктору тов. Ильюшину срочно разработать и изготовить опытные образцы двухместного самолета Ил-2 в вариантах штурмовика, разведчика и корректировщика артогня". Письмо А.А.Новикова с необходимой резолюцией А.И.Шахурина было переправлено С.В.Ильюшину, который в своем ответе на него сообщил, что создание такого самолета возможно лишь на базе двухместного Ил-2 с М-82, приспособить же для этой цели двухместный "Ил" с АМ-38, по его мнению, возможным не представлялось.

Утверждение С.В.Ильюшина было признано не убедительным. К тому же 8 января 1943 г. вышло "Положение о корректировочной авиации". Поэтому 7 февраля 1943 г. ГКО своим Постановлением No. 2841 обязал Ильюшина "...до окончательной отработки самолета-корректировщика приспособить существующий двухместный самолет Ил-2 с АМ-38ф, установив радиостанцию РСБ и фотоустановку".

В марте 1943 г. Ил-2 - корректировщик-разведчик был построен. У Ил-2КР полностью сохранилась конструкция и вооружение серийного двухместного "Ила" с АМ-38ф. Изменения были внесены только в состав оборудования, в топливную систему и в схему бронирования. Радиостанцию РСИ-4 заменили на более мощную РСБ-3бис с большей дальностью действия, которую разместили в средней части фонаря кабины экипажа непосредственно за бронеспинкой пилота над уменьшенным по высоте задним бензобаком. Для фиксации результатов разведки в хвостовой части фюзеляжа установили фотоаппарат АФА-И (допускалась установка АФА-ИМ). Внешне самолеты Ил-2КР отличались от серийных Ил-2 лишь наличием радиоантенны, установленной на переднем неподвижном козырьке фонаря кабины пилота.

Летные испытания Ил-2КР (зав. No. 301896) в НИИ ВВС КА были успешно завершены в период с 27 марта по 7 апреля 1943 г. (летчик-испытатель А.К. Долгов, ведущий инженер Н.С.Куликов).

В отчете по испытаниям указывалось, что объем спецоборудования не в полном объеме удовлетворяет предъявляемым требованиям к самолету данного назначения. Тем не менее, Постановлением ГКО No. 3144 от 10 апреля 1943 г. самолет Ил-2КР был запущен в серийное производство на заводе No. 1, которому передавалась и программа выпуска этой модификации штурмовика завода No. 30, ввиду того что последний получил задание на производство самолетов Ил-2, вооруженных 37-мм авиапушками ОКБ-16 конструкции А.Э.Нудельмана и А.С.Суранова.

В апреле 1943 г. 30-й авиазавод сумел выпустить 65 самолетов Ил-2КР и уже 1 июля в действующей армии имелся 41 самолет этого типа.

На фронте самолет проявил себя с наилучшей стороны. Строевым летчикам новый вариант Ил-2 нравился. Вместе с тем летчиками отмечалось, что установка одного фотоаппарата не обеспечивает выполнение всех задач, решаемых Ил-2КР на фронте. Кроме того, указывалось и на совершенно недостаточное для самолета такого назначения бронирование воздушного стрелка-наблюдателя, который очень часто получал ранения в боевых вылетах.

Это понимали и в ОКБ С.В.Ильюшина, но любая коренная переделка бронекорпуса означала остановку конвейера, а на такой шаг в то время пойти не могли. Только в апреле 1945 г. в НИИ ВВС КА был предъявлен Ил-2КР (зав. No. 308099) постройки завода No. 30 с удлиненным бронекорпусом, который включал бронирование воздушного стрелка. Кроме того, на самолете была введена увеличенная на 6° стрельчатость крыла и уменьшена (на 135 мм) длина деревянной части фюзеляжа.

Несмотря на благоприятный отзыв Госкомиссии, этот вариант Ил-2 в серийное производство запущен не был как в связи с окончанием войны, так и в связи с осознанием того факта, что для целей разведки и корректировки артиллерийского огня необходимо создавать специальный самолет со значительно лучшими обзором и летно-тактическими данными.

Отметим, что в строевых частях на серийных Ил-2 силами технического состава монтировались различного рода самостийные аэрофотоустановки, обеспечивающие маловысотную перспективную фоторазведку.

Например, в Выборгской операции в июне 1944 г. аэрофотосъемка переднего края противника осуществлялась одиночными Ил-2 при помощи фотоаппаратов АФА-ЗС с турельных фотоустановок, смонтированных в кабине стрелка. В период подготовки Яссо-Кишиневской наступательной операции в августе 44-го силами фотослужбы 2-го шак 5-й ВА на нескольких Ил-2 была осуществлена установка четырех синхронно работающих между собой фотоаппаратов АФА-ИМ, обеспечивавших перспективную фотосъемку с высоты 25-50 м.






 ЛТХ:
Модификация   Ил-2 КР
Размах крыла, м   14.60
Длина, м   11.60
Высота, м   4.17
Площадь крыла, м2   38.50
Масса, кг
  пустого самолета   4525
  нормальная взлетная   6360
Тип двигателя   1 ПД Микулин АМ-38Ф
Мощность, л.с.
  номинальная   1 х 1575
  взлеьная   1 х 1720
Максимальная скорость , км/ч
  у земли   390
  на высоте   410
Практическая дальность, км   765
Скороподъемность, м/мин   500
Практический потолок, м   6000
Экипаж, чел   2
Вооружение:   две 20-мм пушки ШВАК (по 210 снарядов на ствол), два 7.62-мм пулемета ШКАС (по 750 патронов на пулемет), один 12.7-мм УБТ для стрельбы назад (150 патронов)


 Доп. информация :


  Фотографии:

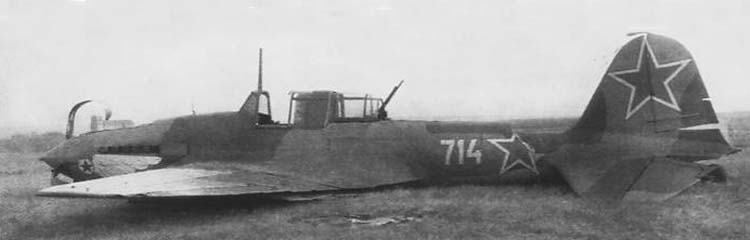

 Ил-2КР

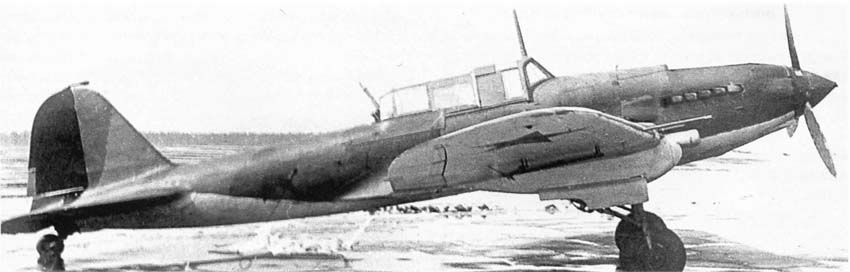

 Ил-2КР

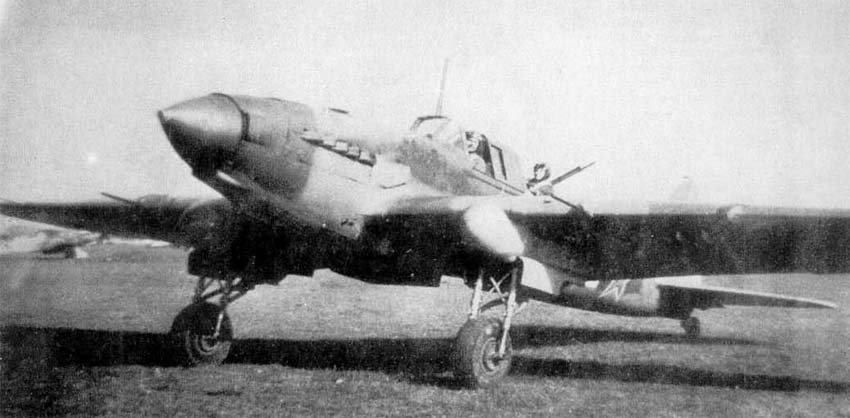

 Ил-2КР

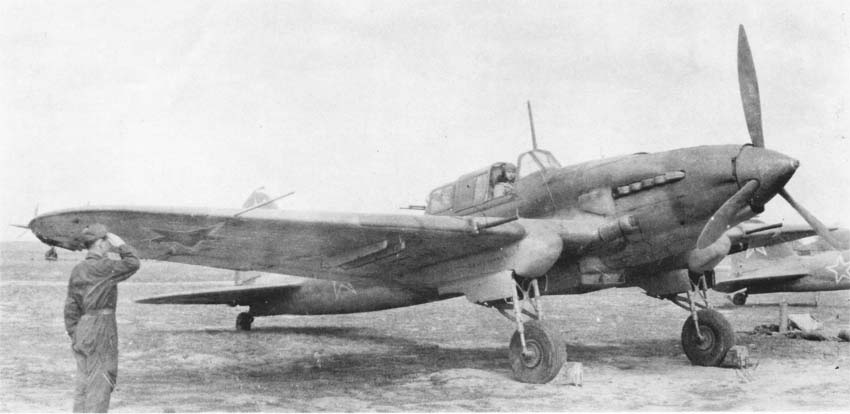

 Ил-2КР

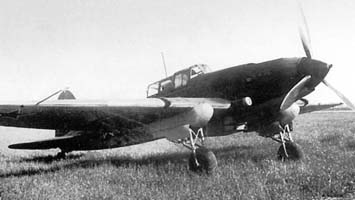

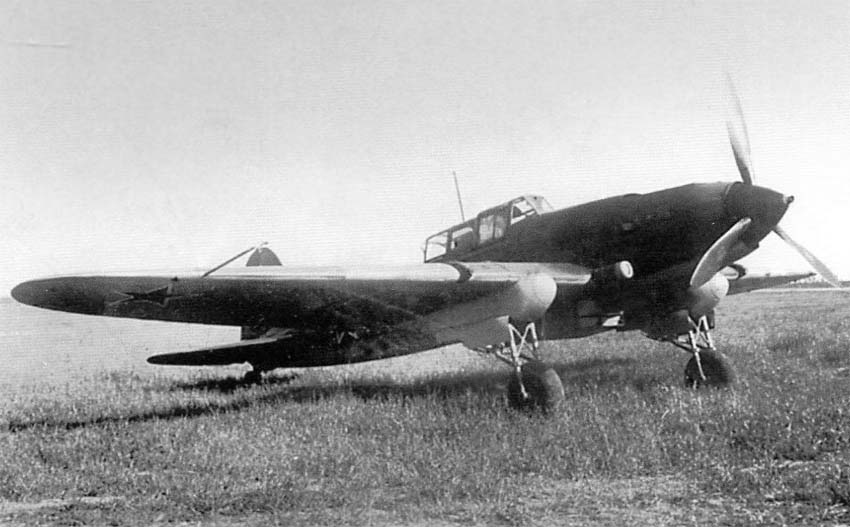

 Ил-2КР

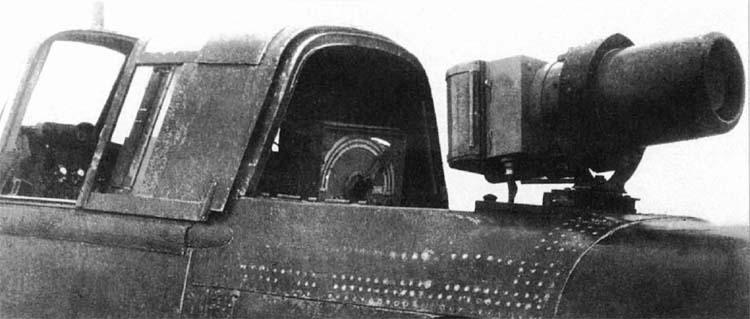

 Фотоаппрат АФА-И на Ил-2КР

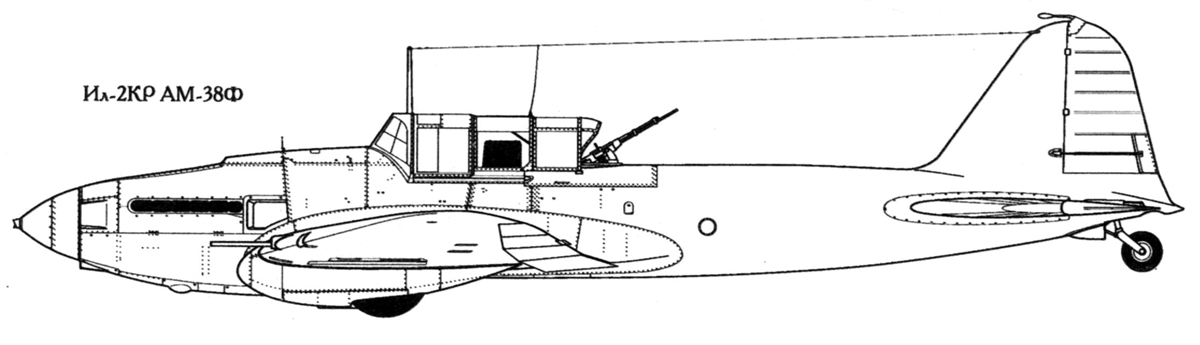

  Схемы:

 Ил-2

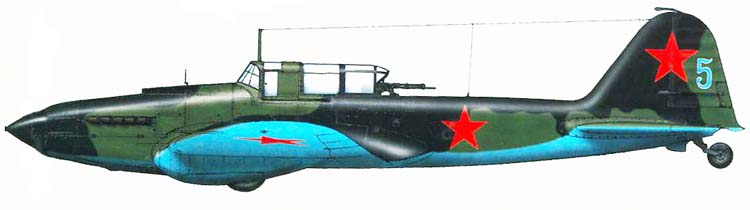

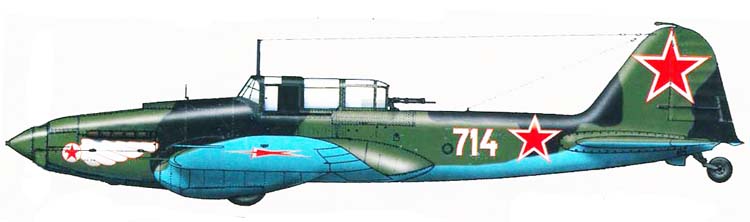

  Варианты окраски:

 Ил-2КР
 Ил-2КР







Список источников:

Авиация и Космонавтика. Перов В., Растренин О. Штурмовик Ил-2
Егоров Ю.А. Самолеты ОКБ С.В.Ильюшина
Самолеты ОКБ имени С.В.Ильюшина. (под редакцией Г.В. Новожилова)
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
М-Хобби. Ил-2КР
