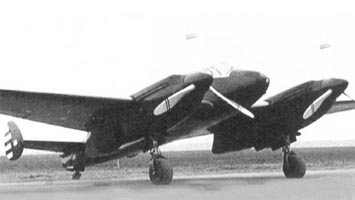

   Р-12

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1939
Тип: Ближний разведчик
  ЛТХ     Доп. информация



Самолеты показались над Красной площадью, когда уже двинулись многочисленные колонны демонстрантов со знаменами, портретами, лозунгами... Ровным четким строем, эскадрилья за эскадрильей, плыли над людским морем двухмоторные бомбардировщики. За ними с гораздо большей скоростью прошли истребители-бипланы. Они летели растянутой цепью через равные промежутки времени, как волны прибоя. За бипланами с еще большей скоростью промчались в сторону Замоскворечья истребители-монопланы.

Но вот стих рев моторов, самолеты скрылись из виду и тогда в створе между башен Исторического музея показалась быстро увеличивающаяся точка. Она мгновенно превратилась в серебристо-красную двухмоторную машину, которая вихрем пронеслась над площадью, круто взмыла вверх и, резко уменьшаясь в размерах, растаяла в голубом небе на глазах изумленных людей...

Вскоре тридцатитрехлетнему Александру Яковлеву - создателю этого самолета - и коллективу его еще немногочисленного КБ вручили высокие правительственные награды. Поводом для награждения был, конечно, не эффектный пролет во время праздничного парада, а мастерство конструкторов, которым удалось спроектировать и построить самолет (по заводской индексации No. 22), показавший в ходе предварительных испытаний скорость 567 км/ч. В начале 1939 года это было рекордом для советских крылатых машин, хотя установить его удалось весьма простыми средствами, изыскав их в арсенале спортивной авиации.

В тридцатые годы Яковлев построил серию удачных спортивных и учебных самолетов, "фамильными" чертами которых были гладкие аэродинамические формы, высокая культура веса, тщательная отделка и простота конструкции. От модели к модели менялись размерности, мощность двигателей, но однажды найденные геометрические пропорции удачной аэродинамической схемы конструктор обычно оставлял неизменными.

Вслед за маленьким одноместным УТ-1 (самолет No. 14) Яковлев построил двухместный УТ-2 (No. 20), затем трехместный и уже двухмоторный учебный УТ-3 (No. 17) с убирающимся шасси и небольшим бомбоотсеком в фюзеляже между лонжеронами неразъемного крыла. Следующий шаг был простым и естественным: маломощные рядные моторы воздушного охлаждения, использованные на УТ-3, конструктор заменил самыми мощными в то время рядными М-103 с водяным охлаждением, "обжал" мидель фюзеляжа почти по габаритам летчика и... получил таким образом новую машину - самолет No. 22.

Наиболее существенным его отличием от всех предшествующих была очень высокая удельная нагрузка на крыло - 170 кг/м2, что в 1,5-2 раза превышало обычное в те времена ее значение. Это позволило сократить размеры крыла и всего самолета в целом, а значит, снизить общее аэродинадлическое сопротивление. Характерно, что при этом габариты пятитонного "двадцать второго" оказались даже меньшими, чем у трехтонного No. 17.

Пробные полеты, проведенные на нем летчиком-испытателем Ю. Пионтковским, опровергли сомнения скептиков. Довольно тяжелая двухмоторная машина прекрасно выполняла даже фигуры высшего пилотажа, а для разбега и пробега ей требовалась всего полукилометровая грунтовая дорожка. Уже через два-три года удельная нагрузка на крыло в 170-200 кг/м2 стала обычной для боевых самолетов.

Первый экземпляр самолета No. 22 не имел вооружения - его строили только для получения рекордной скорости. Когда же эта цель была достигнута, Яковлев предложил использовать самолет в качестве ближнего разведчика, главным оборонительным "оружием" которого должна стать скорость, большая, чем у всех истребителей тех лет. Разведчик получил название Р-12. Его экипаж состоял из двух человек - пилота и штурмана. В их распоряжении находился аэрофотоаппарат АФА, пулемет ШКАС на шкворневой установке (менее удобная, чем стандартная турель, шкворневая установка имела к тому же ограниченную зону обстрела, зато была легче, проще и не выходила за мидель фюзеляжа) и второй ШКАС, установленный неподвижно в кабине пилота.

Разведывательные полеты уже в начала воины показала, что ни мощное оборонительное вооружение, ни высота не могут в достаточной степени защитить самолет от атак вражеских истребителей. Безопасность машине и экипажу могла гарантировать только скорость.

Самолет Р-12 представлял собой свободнонесущий двухмоторный моноплан с очень чистыми аэродинамическими формами. При его изготовлении использовались самые распространенные в нашей стране в те времена материалы: сибирская сосна, березовая фанера, трубы из мягкой стали, полотно. Дюраль применялся только для небольших капотов и гнутых деталей внутреннего набора рулей и элеронов.

Крыло двухлонжеронной конструкции не имело разъемов по размаху и было выполнено зацело со средней частью фюзеляжа. Для перевозки самолета наземным транспортом предполагалось отстыковывать не консоли, как обычно, а носовую и хвостовую части фюзеляжа.  Лонжероны крыла - коробчатые, с сосновыми полками и фанерными стенками. В продольный набор крыла входили также несколько сосновых стрингеров, а в поперечный - нервюры из фанеры и сосновых реек. Обшивка крыла фанерная. Оно снабжалось дюралевыми посадочными щитками и элеронами с полотняной обшивкой. Профиль крыла - Кларк YH.

Средняя часть фюзеляжа также была цельнодеревянной с фанерной обшивкой. К ней подстыковывались сварные стальные фермы носовой и хвостовой частей фюзеляжа. При этом нос обшивался дюралюминиевыми крышкамикапотами, а хвост - полотном. Кили и стабилизатор были двухлонжероиными деревянными, а рули металлическими с полотняной обшивкой. Внешняя отделка выполнялась очень тщательно.

Силовая установка самолета - два 12-цилиндровых V-образных мотора М-103 с винтами изменяемого шага ВИШ-22К. В хвостовые части мотогондол удачно вписывались водяные радиаторы со створками и воздухозаборниками. Бензобаки размещались в межлонжеронной части крыла слева и справа от мотогондол, маслобаки - в носке крыла. В фюзеляже между лонжеронами на Р-12 был бомбоотсек на 8 осветительных бомб калибра 20 кг.

Кабина штурмана, оснащенная аэрофотоаппаратом АФА и шкворневым пулеметом ШКАС для защиты задней полусферы, располагалась за бомбоотсеком, в средней части фюзеляжа. Шкворневой ШКАС был полностью спрятан в фюзеляж, при этом для стрельбы опускался вниз фанерный гаргрот хвостовой части фюзеляжа.





 ЛТХ:
Модификация   Р-12
Размах крыла, м   14.00
Длина, м   10.18
Высота, м
Площадь крыла, м2   29.40
Масса, кг
  пустого самолета   3796
  нормальная взлетная   5023
Тип двигателя   2 ПД М-103
Мощность, л.с.   2 х 960
Максимальная скорость , км/ч   567
Крейсерская скорость , км/ч   505
Практическая дальность, км   1050
Скороподъемность, м/мин   870
Практический потолок, м   10800
Экипаж, чел   2
Вооружение:   два 7.62-мм пулемета ШКАС


 Доп. информация :

  Фотографии:

 Самолет "22"
 Самолет "22"
 Самолет "22"
 Самолет "22"
 Самолет "22"
 Самолет "22"
 Самолет "22"
 Опытный ББ-22
 Опытный ББ-22
 Опытный ББ-22
 Опытный ББ-22 в виде разведчика Р-12







Список источников:

Авиация и Время 1996-04. Александр Медведь, Дмитрий Хазанов . "Бумажный тигр" ВВС РККА
АвиаКоллекция 2007-03. А. Медведь, Д. Хазанов. Ближний бомбардировщик ББ-22 (Як-2/Як-4)
М-Хобби 2016-06-07. Андрей Аверин. Фиаско сталинского фаворита
Арсенал-Коллекция 2013-02. Михаил Маслов. Боевой самолет Як-4
Крылья Родины 1995-01-02. Николай Якубович. Советский "Москито"
Моделист-Конструктор 1975-10. С.Яковлев. Во имя скорости
Яуза. Николай Якубович. Як-2/Як-4 и другие ближние бомбардировщики Яковлева
Эксмо. Николай Якубович. Боевые самолеты Яковлева
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
Putnam. Bill Gunston, Yefim Gordon. Yakovlev Aircraft since 1924
Midland. Y. Gordon, D. Komissarov, S. Kommisarov. OKB Yakovlev
Y. Gordon, D. Komissarov, A. Medved. Soviet Combat Aircraft of the Second World War. Vol 2
Flugzeug Extra 1997-06. Manfred Jurleit. Ein Mosquito der nicht stach
Avions 193,194. Mikhail Maslov. Yakovlev Yak-2/Yak-4
Le Fana de l'Aviation 2000-07. Dimitri Khasanov. Les Yakovlev 2 et 4
L+K 1977-23. Valclav Nemecek. Jakovlev BB-22
