   Як-7Б АФА-ИМ

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1941
Тип: Фронтовой разведчик
  ЛТХ     Доп. информация



Еще в августе 1941 г. по заданию главного конструктора А.С.Яковлева на заводе N301 на базе Як-7УТИ были изготовлены два опытных самолета в варианте разведчика Як-7Р с аэрофотоаппаратами АФА-ИМ и радиостанцией РСИ-4. На самолетах были выполнены металлизация и экранировка, установлены предкрылки, бронеспинка, спецстекла. Вооружение состояло из одной пушки ШВАК с боезапасом 120 снарядов. Эти самолеты успешно прошли госиспытания в НИИ специальных служб ВВС в сентябре 1941 г., но серийно не строились в связи с большой потребностью в одноместном истребителе Як-7.

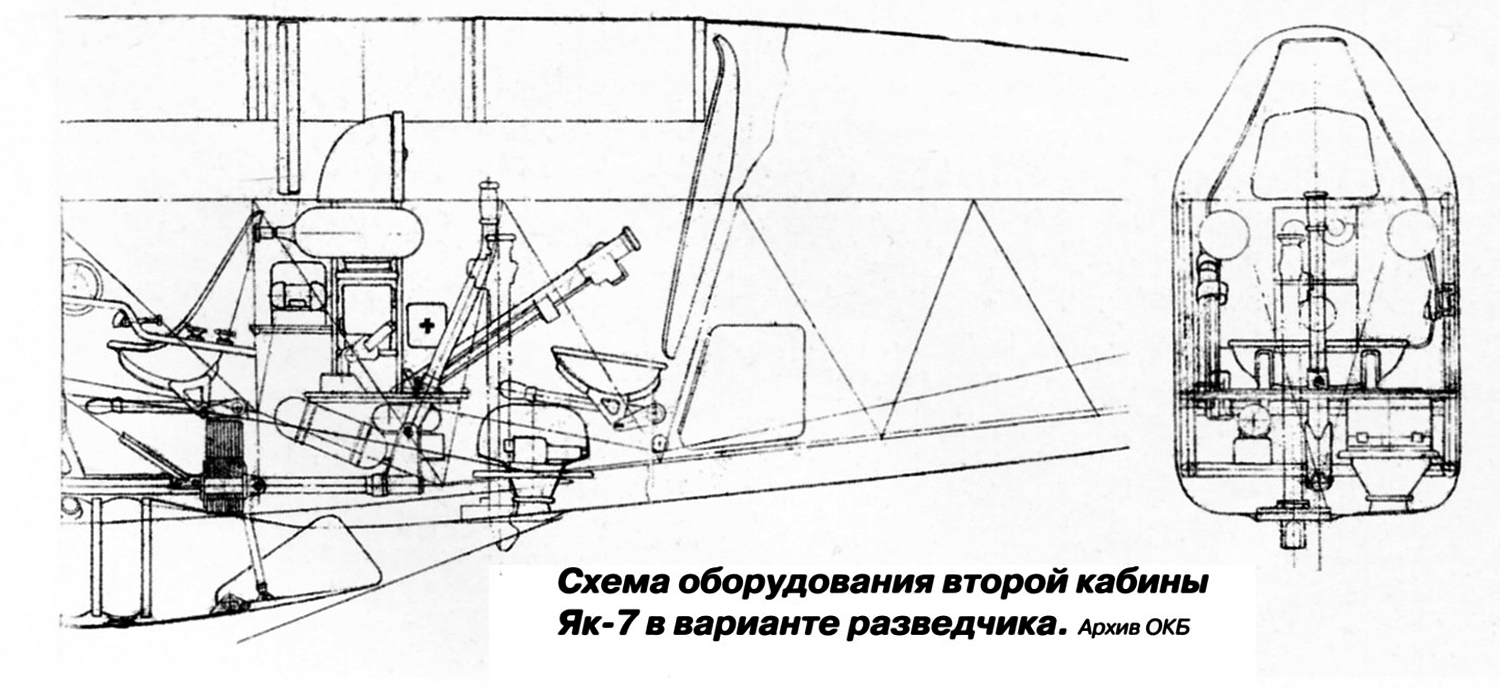

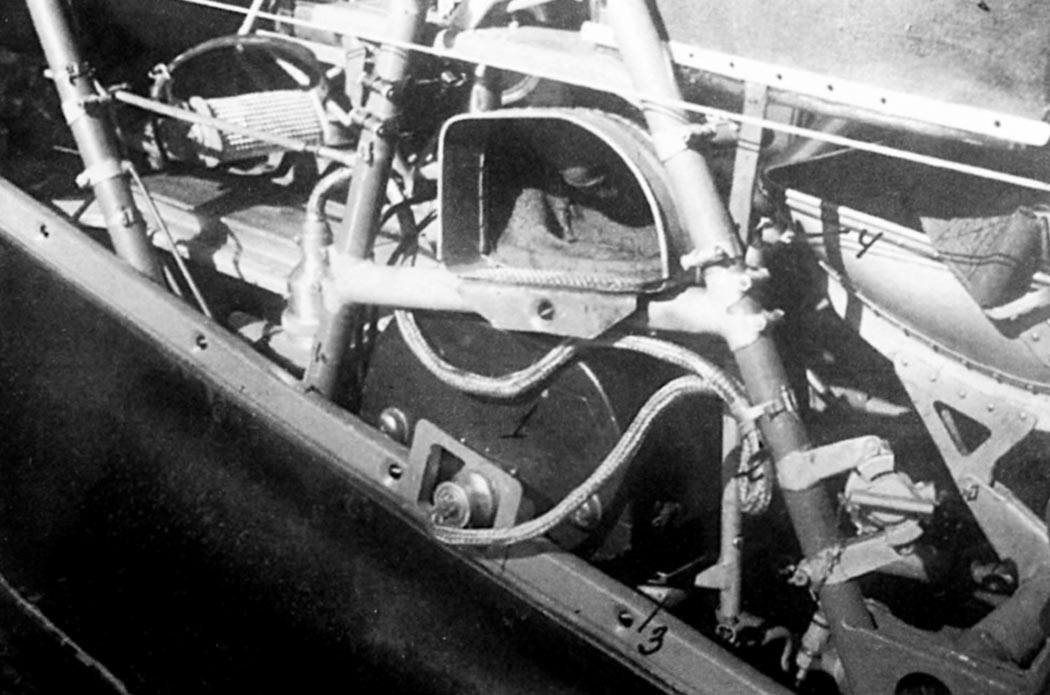

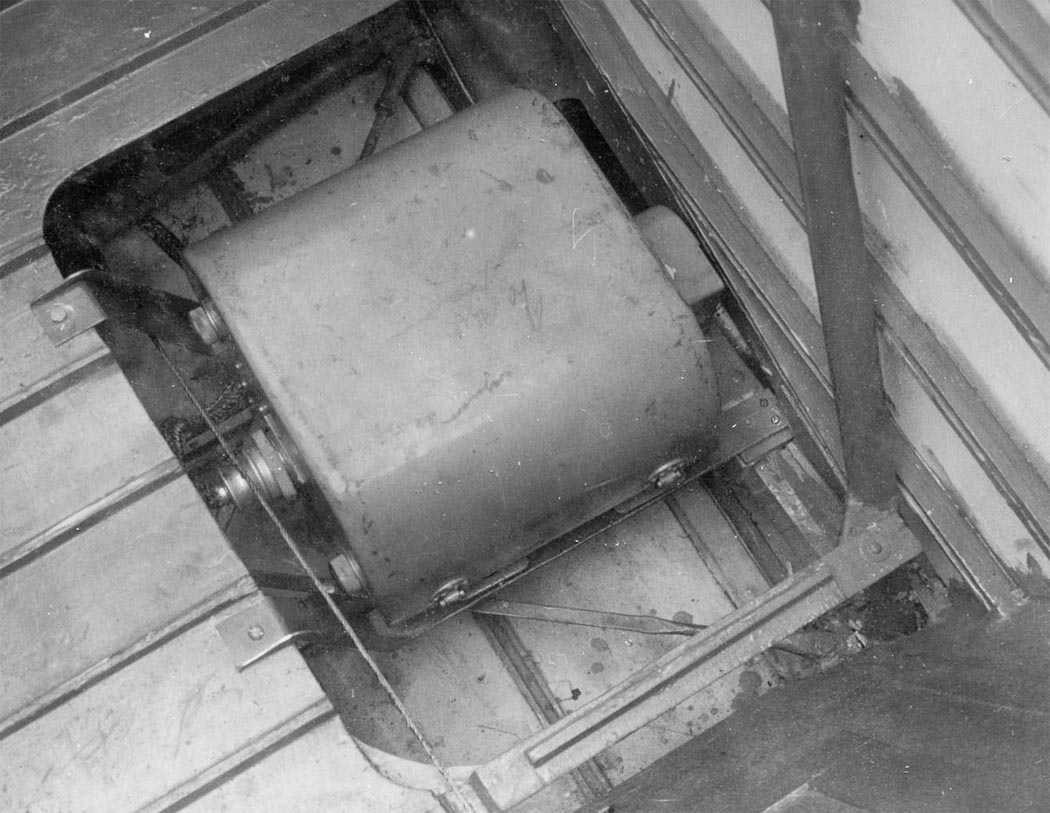

Як-7Б М-105ПФ в варианте фоторазведчика истребительной авиации представлял собой обычный серийный Як-7Б, оборудованный фотоаппаратом АФА-ИМ и предназначенный для разведки с высот от 300...400 м до 3000 м . Образец фотооборудования изготовил завод N82 в сентябре 1943 г. по тактико-техническим требованиям НИИ спецслужб. Установка фотоаппарата массой 10 кг смещала центровку самолета назад на 0,5% и увеличивала противокапотажный угол на несколько десятых градуса.  Фотоаппарат размещался у правого борта во второй кабины самолета между 3-й и 4-й рамами фюзеляжа, мотором к правому борту; пусковая кнопка - на ручке управления самолета. Для прохода световых лучей в АФА-ИМ перед его объективом вырезался фотолюк размером 135х135 мм.

Эталон для серийного производства - самолет Як-7Б N14-10 завода N82 проходил полигонные испытания в НИИ спецслужб в октябре 1943 г.

На серийных самолетах Як-7Б предусматривались места с соответствующими деталями для крепления фотоустановки АФА-ИМ. Поэтому дооборудование самолетов для фоторазведки могло производиться силами строевых частей непосредственно в полевых условиях в соответствии с прилагавшейся к самолету технической документацией. Было выпущено примерно 350 самолетов Як-7Б с фотооборудованием под фотоаппарат АФА-ИМ на заводах N153 и N82.








 ЛТХ:
Модификация   Як-7Б
Размах крыла, м   9.74
Длина, м   8.50
Высота, м   2.75
Площадь крыла, м2   17.15
Масса, кг
  пустого самолета   2262
  нормальная взлетная   3210
Тип двигателя   1 ПД М-105ПА
Мощность, л.с.   1 х 1050
Максимальная скорость , км/ч
  у земли   500
  на высоте   570
Практическая дальность, км   1100
Скороподъемность, м/мин   1064
Практический потолок, м   10000
Экипаж   1
Вооружение:   одна 20-мм пушка ШВАК (боезапас 120 снарядов)


 Доп. информация :


  Фотографии:

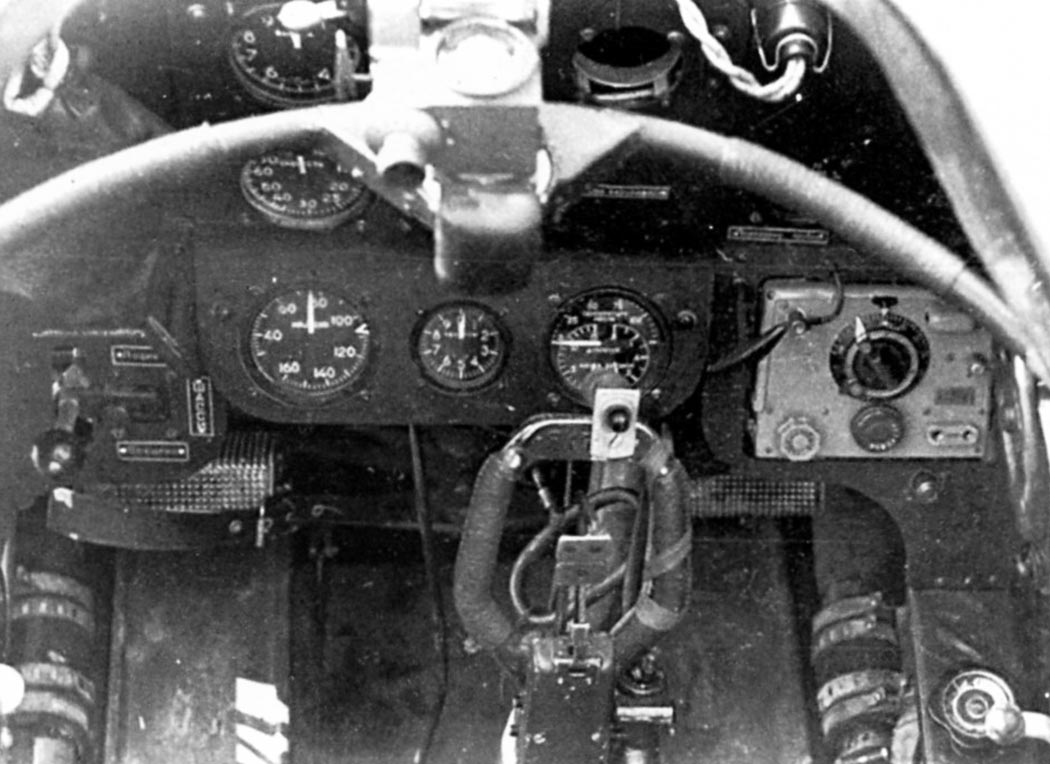

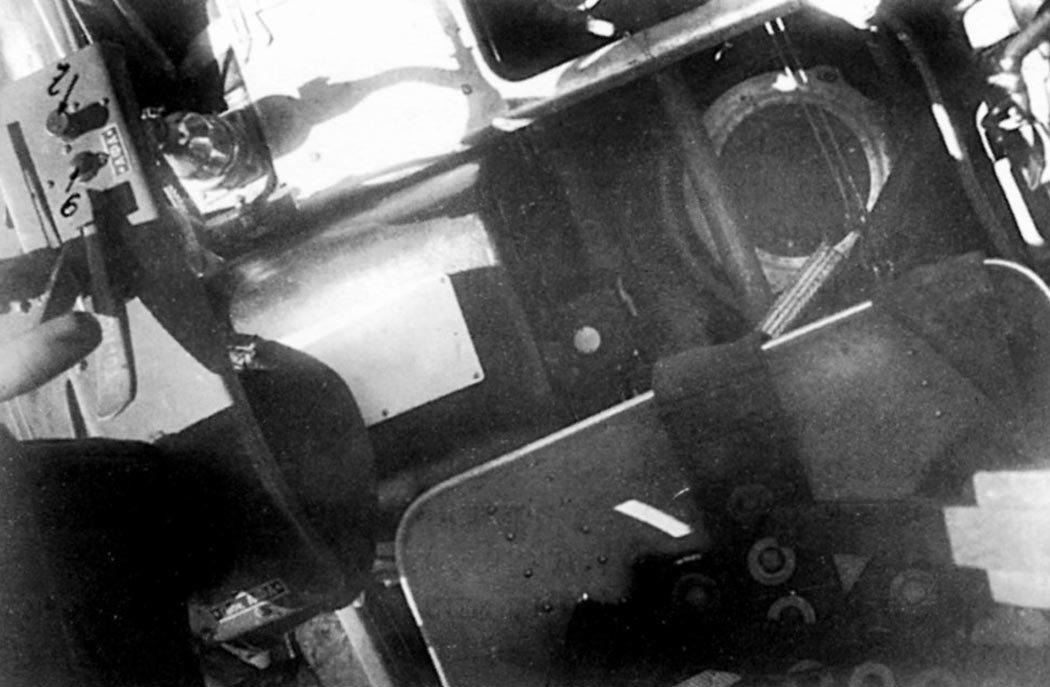

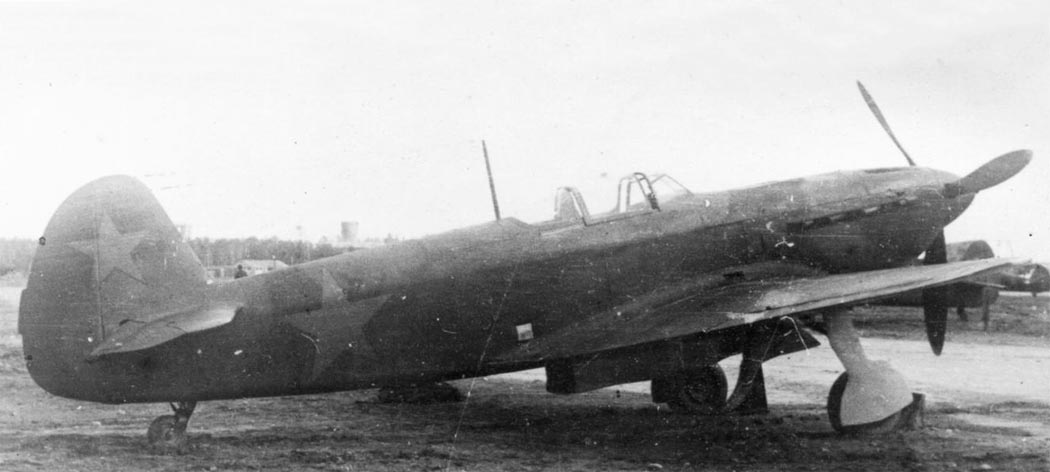

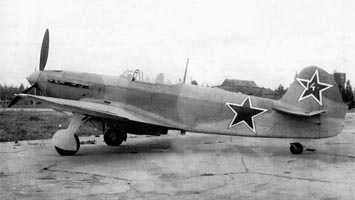

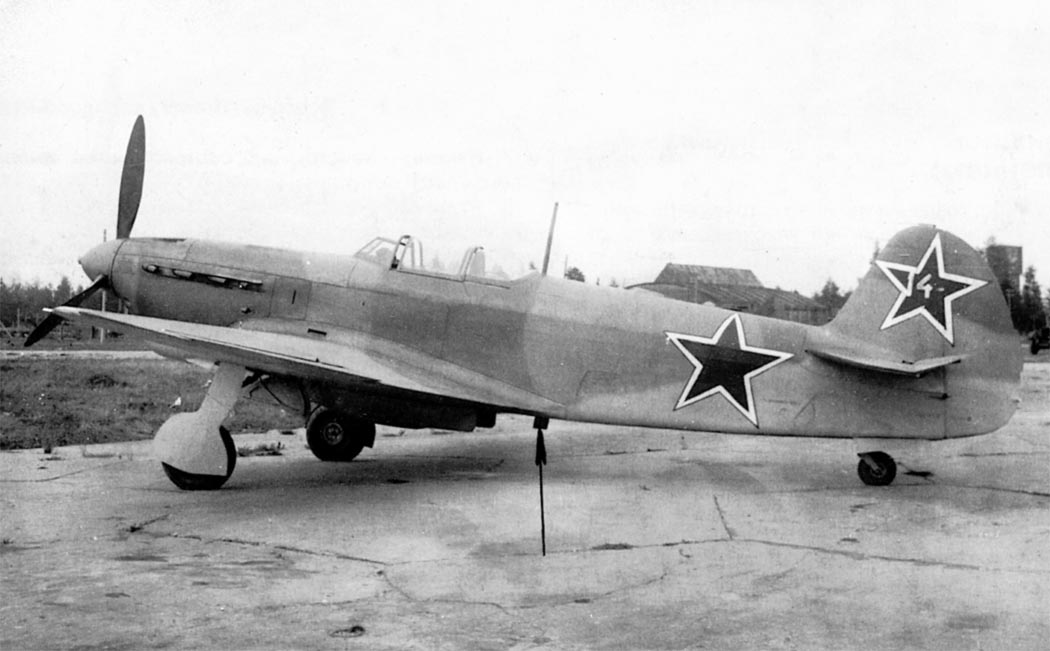

 Як-7 с АФА-ИМ







Список источников:

А.Т.Степанец. Истребители ЯК периода Великой Отечественной войны
Авиация и Время. Константин Косминков. Многоликий Як-7
Крылья Родины. Вячеслав Кондратьев. Як-7. Три эскиза
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
