главная авиация второй мировой морские
   Ar.233

Разработчик: Arado
Страна: Германия
Первый полет:
Тип: Транспортная летающая лодка-амфибия
  ЛТХ     Доп. информация



В октябре 1942 года немецкая компания Arado Flugzeugwerke зарегистрировала в RLM свой проект E430. В проекте рассматривались сразу две транспортные летающие лодки - первая, амфибия,  с размахом крыла 23,7 метра, оснащенная  двумя двигателями Bramo 323R2 и способной перевозить до 10 пассажиров и вторая, обычная летающая лодка, чуть меньшая, с размахом крыла 18 метров, моторами Argus As 402 и пассажирским салоном на 8 человек.

Поскольку производственные мощности Arado были заняты, решено было перевести создание проекта в оккупированную часть Франции. Реализовать прототип поручили специалистам компании Société Industrielle Pour l’Aéronautique (SIPA) и Dewoitine.

Строить прототип решили в первом варианте. Коме того самолет решили сделать многоцелевым - кроме перевозки 10 пассажиров, Ar.233 должен был так же перевозить грузы или использоваться как медико-эвакуационный (4 носилок и сопровождающий).

На прототипе Ar.233 (серийные машины получили бы индекс Ar.430) должны были использовать двигатели BMW 323MA мощностью 1000 л.с. (745 кВт), но макет строился с французскими моторами Gnome-Rhône 14M (750 л.с.), которые затем  планировалось заменить их на 1560-сильные BMW 801A.

В 1944 году был построен полноразмерный макет летающей лодки-амфибии Ar.233, но дальше дело не пошло, так как в конце войны в приоритете были военные проекты. Макет пережил окончание войн, но затем, очевидно, был разобран рабочими SIPA.










 ЛТХ:
Модификация   Ar.233
Размах крыла, м   23.70
Длина, м   20.87
Высота, м   6.55
Площадь крыла, м2   75.00
Масса, кг
  пустого самолета
  максимальная взлетная   9500
Тип двигателя   2 ПД BMW 323MA
Мощность, л.с.   2 х 1000
Максимальная скорость , км/ч
Крейсерская скорость , км/ч
Боевой радиус действия, км
Практический потолок, м
Экипаж, чел   2
Полезная нагрузка:   до 10 пассажиров


 Доп. информация :


  Фотографии:

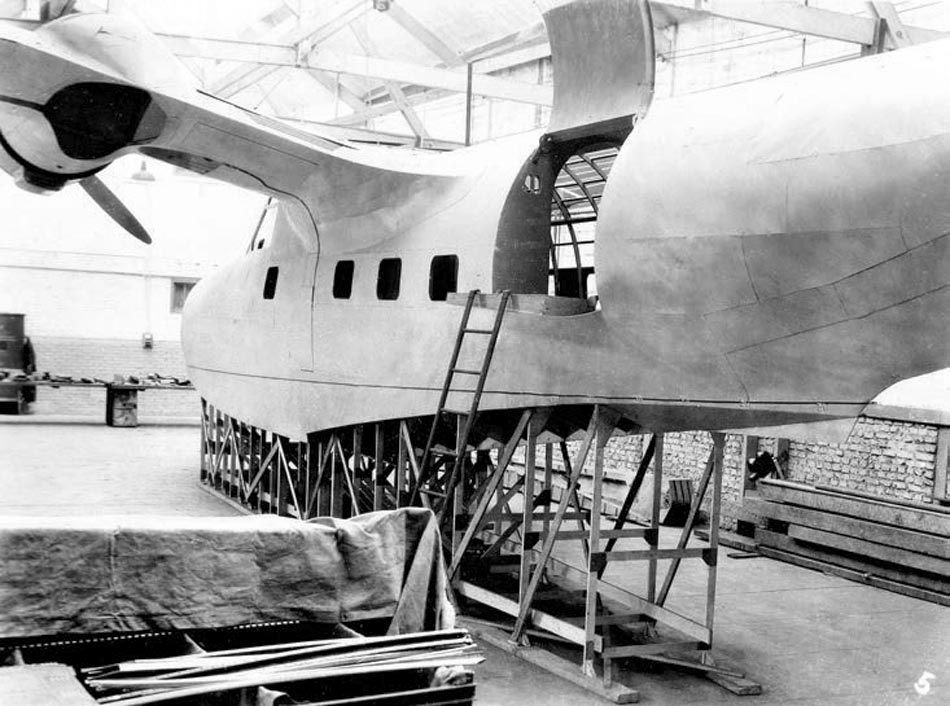

 Макет Ar.233

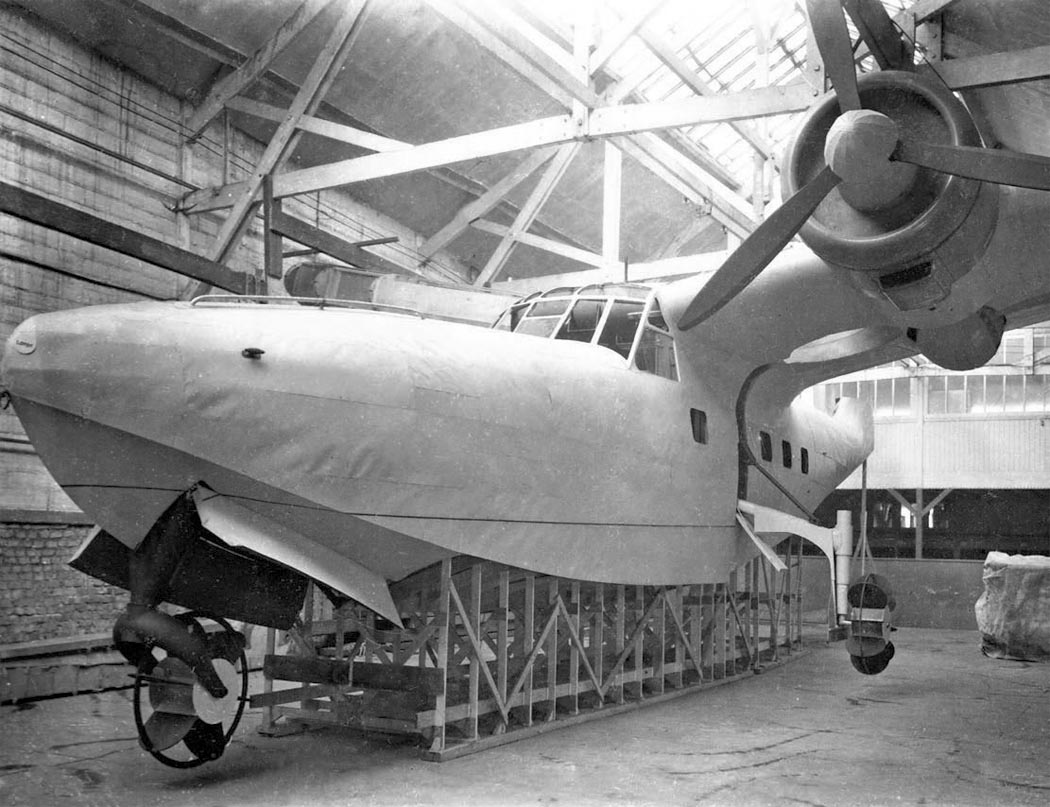

 Макет Ar.233

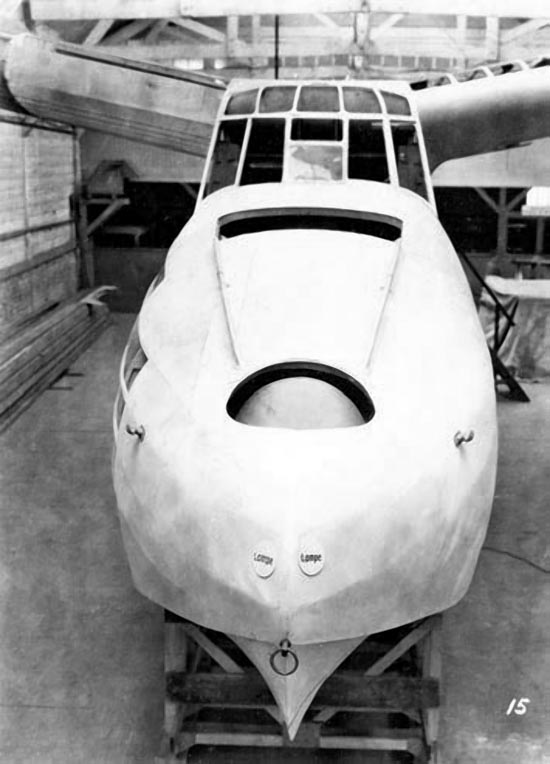

 Макет Ar.233
 Макет Ar.233

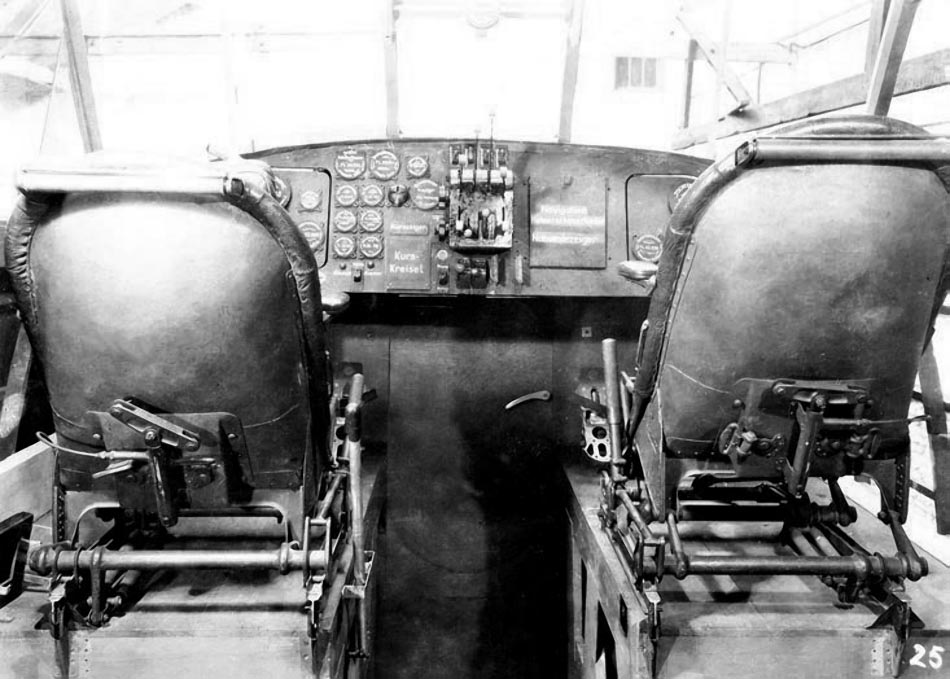

 Кабина пилотов Ar.233

  Схемы:

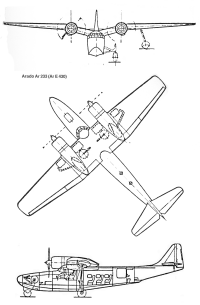

 Ar.233







Список источников:

Fred Gutschow. Die Deutschen Flugboote
Bernard & Graefe. Heinz J. Nowarra. Die Deutsche Luftruestung 1933-1945 Vol.1 AEG-Dornier
Don Sharp. Luftwaffe Secret Designs of the Third Reich
