главная авиация второй мировой морские
   Dolphin

Разработчик: Douglas
Страна: США
Первый полет: 1930
Тип: Многоцелевая летающая лодка-амфибия
  ЛТХ     Доп. информация



Летающая лодка-амфибия Dolphin представляла собой свободнонесущий моноплан с высокорасположенным крылом. Ее разработали на базе летающей лодки Sinbad с двумя звездообразными моторами Wright Whirlwind J-5C мощностью по 300 л.с. (224 кВт). Лодка Sinbad впервые взлетела в июле 1930 года.

Единственный экземпляр этой лодки служил в Береговой охране США с 1931 по 1939 год. Лодки Dolphin и Sinbad имели одинаковую компоновку силовой установки: два звездообразных мотора, установленных на стойках над крылом, каждый из которых вращал тянущий винт. Введенные на амфибии Dolphin шасси включали основные стойки, прикрепленные к корпусу шарнирными стойками V-образного сечения, а к нижней поверхности крыла - опорами с масляным амортизатором. Лодка Sinbad имела хвостовой костыль, а лодка Dolphin получила хвостовое колесо за вторым реданом. В полете либо при действиях с воды основные стойки шасси убирались выше ватерлинии. Пилоты сидели бок о бок в полностью закрытой кабине перед крылом. За ними начинался пассажирский салон.

У лодки Dolphin над верхними частями мотогондол имелась характерная вспомогательная аэродинамическая поверхность для снятия проблем обтекания. На ранних экземплярах также была пара вспомогательных килей для обеспечения дополнительной продольной устойчивости. Конструкции лодок Dolphin и Sinbad с цельнометаллическим корпусом и деревянным крылом с фанерной обшивкой были схожими, но носовая часть корпуса Dolphin была пересмотрена.

Всего собрали 58 лодок Dolphin. Эта машина завоевала хорошую репутацию за надежность и целый ряд успешных спасательных операций, осуществленных Береговой охраной и ВМФ США. Было не менее 17 версий Dolphin, отличавшихся друг от друга силовыми установками и компоновкой пассажирского салона. Основной модификацией стала 14-я построенная лодка, получившая реконструированные стабилизатор и один большой киль. Также увеличили площадь крыла и удлинили корпус.

Первые две лодки Dolphin построили для авиакомпании "Wilmington-Catalina Airline", осуществлявшей перевозки между Лос-Анджелесом и островом Санта-Каталина на расстояние всего 32 км. Эти лодки с моторами J-5C мощностью 300 л. с. (224 кВт) первоначально назывались Model 1 с кабиной для двух пилотов и шести пассажиров; позднее эти две машины модифицировали в Model 1 Special с увеличенным салоном для восьми пассажиров. Серийный выпуск лодок Dolphin продолжался до 1935 года. Большинство этих машин попало в Армию, ВМФ и Береговую охрану США. Несколько таких лодок пережили Вторую мировую войну.





 Модификации :
 Y1C-21

 в 1931г. было заказано восемь самолетов для армии США, первоначально предназначались для сопровождения подразделений бомбардировщиков; скорость бомбардировщиков Martin  В-10 и В-12 сделала эту задачу невыполнимой, и самолеты, получившие обозначение С-21, использовались для перевозки личного состава; позже они были позаимствованы Казначейством США (временно обозначенные FP-1) для пограничного патрулирования; далее они были обозначены ОА-3 (Observation Amphibian - Наблюдательная амфибия), но использовались как транспортные.

 Y1C-26

 два самолета были поставлены в армию США в 1933г.; были первыми самолетами Дельфин без вспомогательных килей; позже они были обозначены ОА-4, затем FP-4, когда использовались Казначейством США; затем пять самолетов, оснащенных крыльями из нержавеющей стали и двигателями Pratt & Whitney R-985-9 мощностью 400 л.с., были обозначены ОА-4С; восемь самолетов С-26А, лишь немного отличавшихся от С-26, имели временное обозначение Казначейства США FP-2A; четыре самолета С-26В были поставлены в 1933г., оснащенные двигателями Пратт-Уитни R-985-9, и обозначены ОА-4В.

 С-29

 в 1933г. построено два самолета для армии США, оснащенных звездообразными двигателями Пратт-Уитни R-1340-29 мощностью 550 л.с.; был известен как FP-2B, когда использовался Казначейством США.

 XRD-1

 только один самолет был поставлен в ВМС США в августе 1931г., оснащенный двумя звездообразными двигателями Райт R-975E мощностью 435 л.с.; использовался для перевозки личного состава.

 RD

 один гражданский самолет Model 1 Special, запрошенный в августе 1932г. Береговой охраной США для патрулирования.

 RD-2

 построено четыре самолета; первый самолет, оснащенный двигателям Пратт-Уитни R-1340-10 мощностью 500 л.с., построен для Береговой охраны США по основному проекту С-26; три более поздних были похожи на С-26А; один использовался как пятиместный пассажирский самолет класса люкс Президентом Франклином Д.Рузвельтом в 1933-1939гг.; он был сначала оснащен двигателями Пратт-Уитни R-1340-1 мощностью 4210 л.с., а затем - двигателями R-1340-10 мощностью 500 л.с.; два других самолета с двигателями R-1340-29 мощностью 450 л.с. использовались для перевозки личного состава ВМС США.

 RD-3

 шесть самолетов было поставлено в ВМС США в 1935-36гг. как варианты транспортного самолета общего назначения/RD-2.

 RD-4

 построено 10 самолетов, похожих на самолет RD-3, но с двигателями Пратт-Уитни Восп С-1 мощностью 420 л.с.; использовались для поисковых и спасательных целей; четыре уцелевших самолета использовались для охранного берегового патрулирования. Все самолеты были выведены из активной эксплуатации к июню 1943г.

 Civil Dolphin

 гражданские самолеты Дельфин.  Кроме первых двух поставленных самолетов, было построено более 10 гражданских самолетов Дельфин. Единственный самолет Модель 3, построенный в 1931г., был четырехместным самолетом класса люкс. Остальные гражданские самолеты были похожи на самолеты RD-4 Береговой охраны США; один самолет с двигателями Восп S1D1 мощностью 550 л.с. был продан французскому владельцу. Еще шесть самолетов были построены по индивидуальным заказам, один из них использовался на авиалинии Лос-Анджелес - Саити Каталина. Последние два самолета Дельфин были куплены Китайской народной авиационной корпорацией и эксплуатировались на маршруте Шанхай - Кантон.




 ЛТХ:
Модификация   Dolphin
Размах крыла, м   18.29
Длина, м   13.74
Высота, м   4.27
Площадь крыла, м2   55.00
Масса, кг
  пустого самолета   3175
  нормальная взлетная   4323
Тип двигателя   2 ПД Pratt Whitney R-1340-96 Wasp
Мощность, л.с.   2 х 450
Максимальная скорость , км/ч   251
Крейсерская скорость , км/ч   217
Практическая дальность, км   1159
Максимальная скороподъемность, м/мин
Практический потолок, м   5180
Экипаж   2
Полезная нагрузка:   6 пассажиров


 Доп. информация :


  Фотографии:

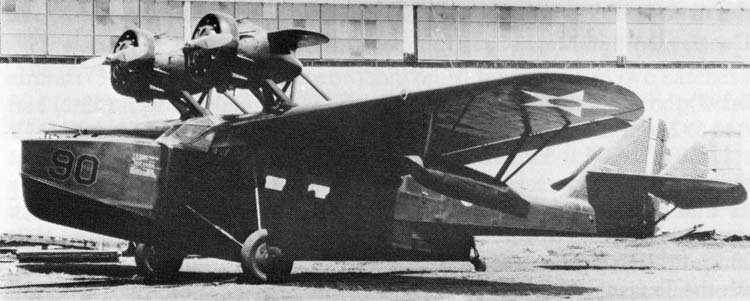

 Y1C-21 (OA-3)
 Y1C-21 (OA-3)
 Y1C-21 (OA-3)
 Y1C-21 (OA-3)

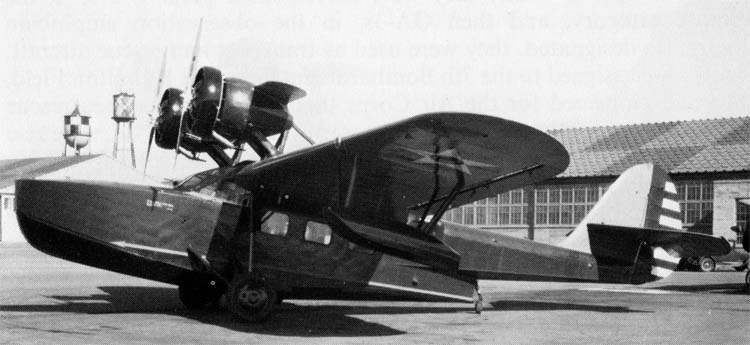

 Y1C-26 (OA-4B)
 Y1C-26 (OA-4B)

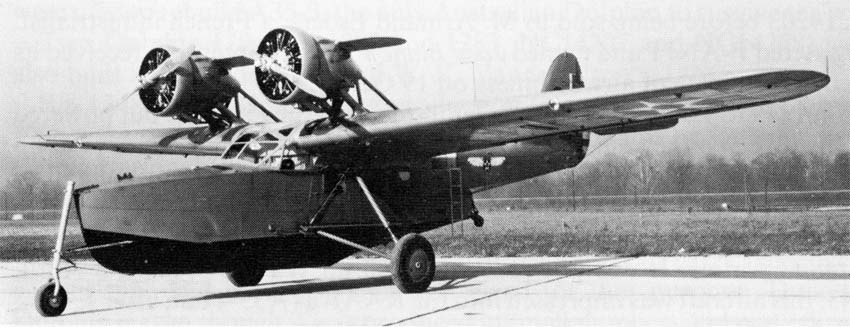

 Экспериментальный OA-4B c велосипедным шасси
 RD
 RD-2
 RD-4
 Гражданский Dolphin
 Гражданский Dolphin

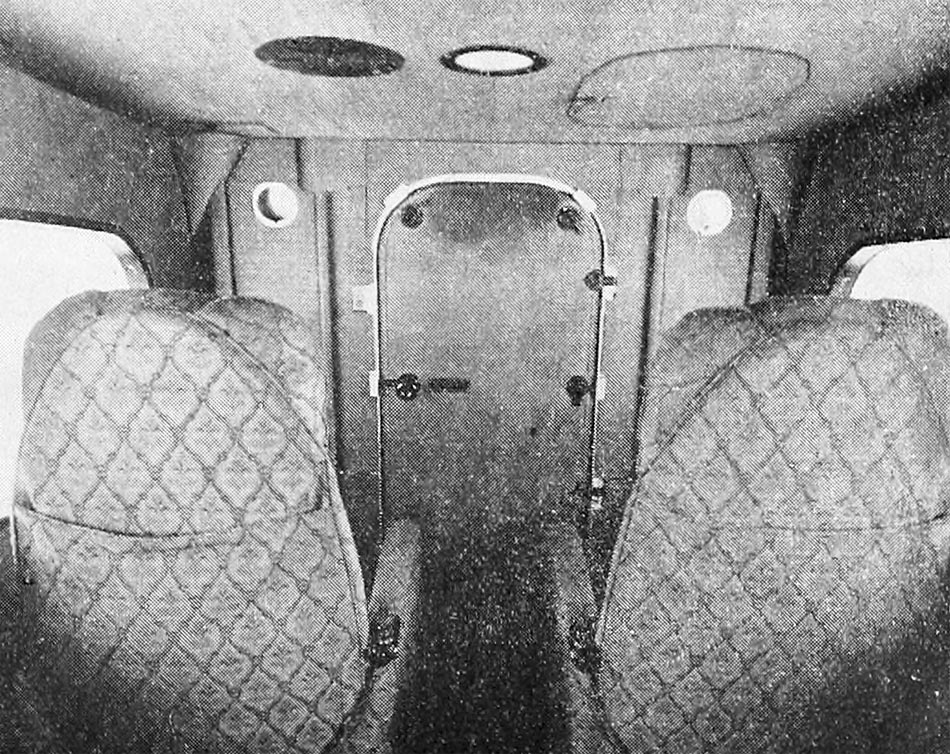

 Пассажирский салон Dolphin

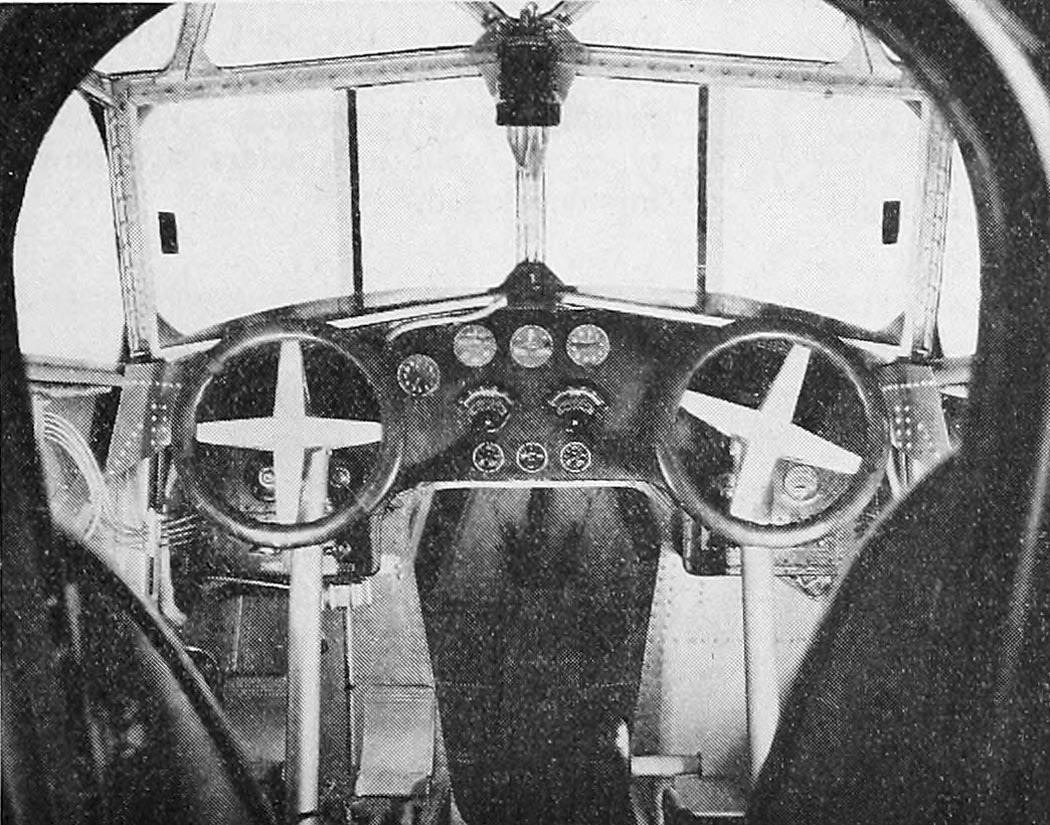

 Кабина пилотов Dolphin

  Схемы:

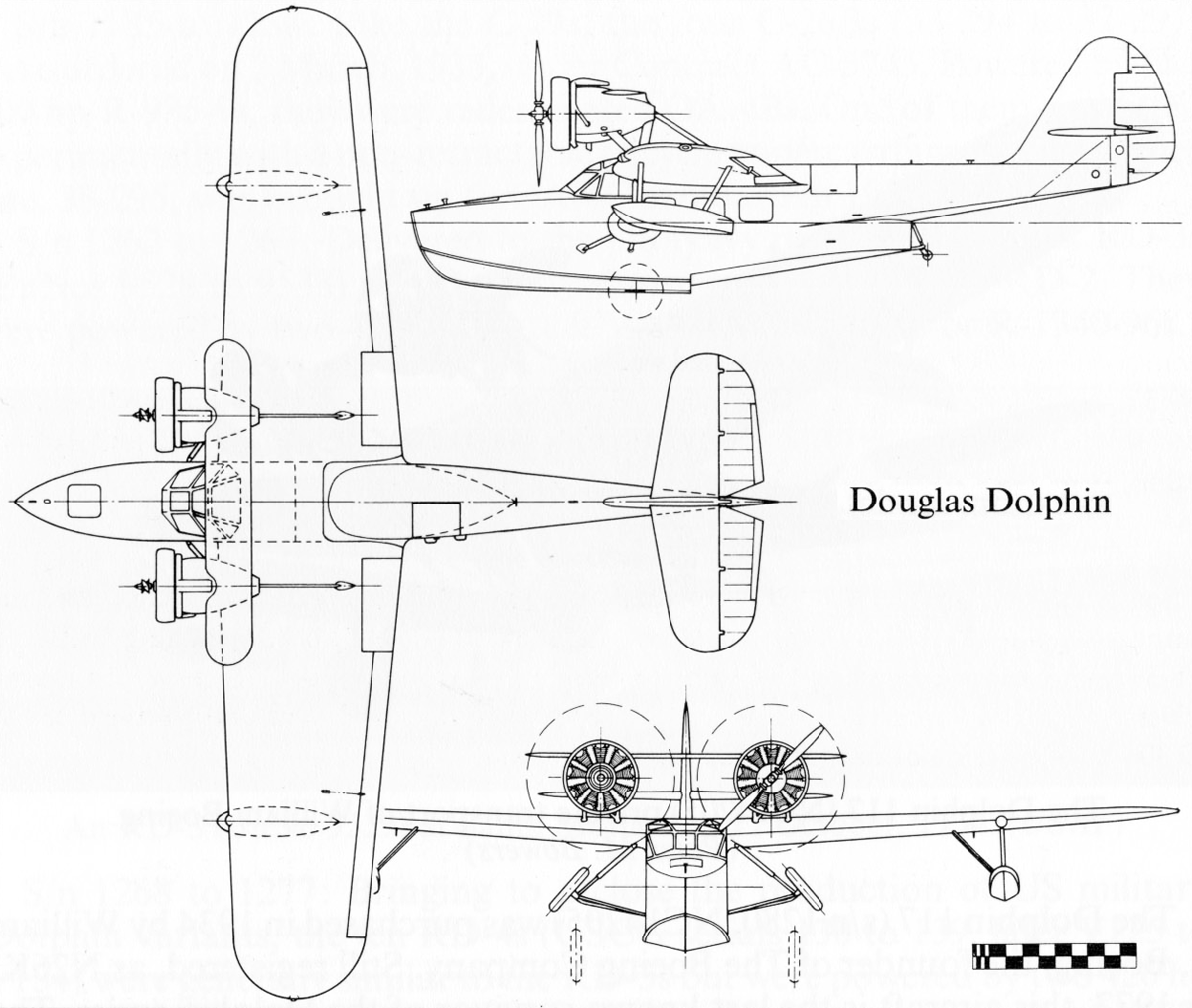

 Dolphin

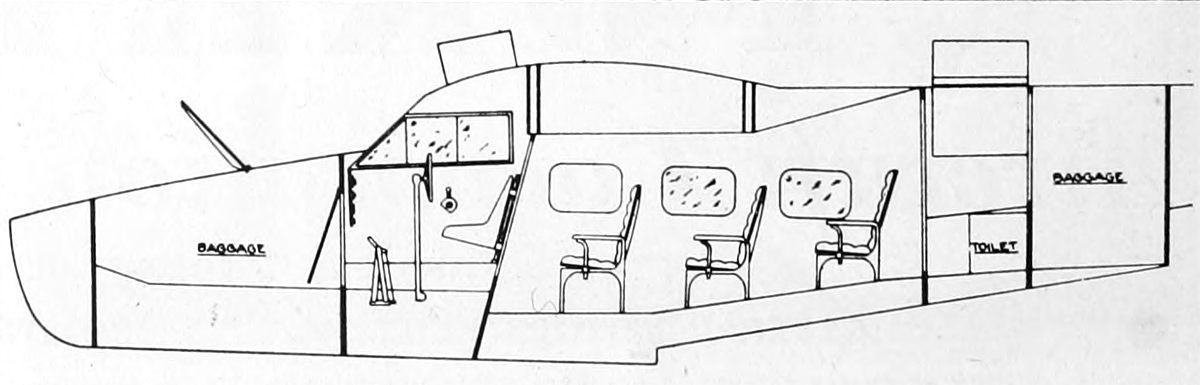

 Схема пассажирского салона







Список источников:

de Agostini. Мировая Авиация. Douglas Dolphin и Sinbad (C-21, C-26, C-29 и R2D)
Aerofiles.com. Douglas
Putnam. Rene J. Francillon. McDonnell Douglas Aircraft since 1920
Airpower. Peter M. Bowers. Douglas Dolphin
Aero Digest 1931-03. Douglas "Doplhin" Amphibion
