   LeO H-43

Разработчик: Liore-et-Olivier
Страна: Франция
Первый полет: 1934
Тип: Гидросамолет-разведчик
  ЛТХ     Доп. информация



Первоначально авиация французского военно-морского флота (Aéronautique Navale [Aéronavale]) считала своими основными оперативными задачами охрану собственных территориальных вод от действий противника, а также атаки и уничтожение вражеских кораблей в море и наземных целей на его прибрежной территории. В период, известный как "странная война", в состав Aéronavale входили 50 эскадрилий, среди которых были машины с авианосца "Беарн" (Béarn), самолеты-разведчики с оснащенных катапультами десятков кораблей и множество самолетов наземного базирования различных типов (как с колесным, так и с поплавковым шасси). Тишина на фронте сопровождалась лихорадочным перевооружением подразделений Aéronavale: эскадрильи авиации ВМФ получили новые самолеты как собственного производства, так и закупленные в США. В число отечественных машин входил и непримечательный трехместный одномоторный двухпоплавковый гидросамолет H.43 производства компании Lioré-et-Olivier, уже принадлежавшей группе SNCASE (Société Nationale de Constructions Aéronautique du Sud-Est).

Однако продолжение войны не совпало с планами командования Aéronavale: 10 мая 1940 года враг пришел не с моря... Часть подразделений Aéronautique Navale воевала на суше; многие машины Aéronavale были аварийными и поэтому подразделения перевооружались сухопутными истребителями, такими как Potez 631, Dewoitine D.520, Morane-Saulnier M.S.406 и другими. Тем не менее, морская техника (Loire-Nieuport L.N.401, Vought 156F, Laté 298) также воевала на суше, нанося удары по наступающему вермахту. Действия самолетов-разведчиков и патрульных гидросамолетов, в том числе H.43, были ограничены охраной портов и ожиданием атак ВМФ Германии. Описанный ниже LeO H.43 на 1940 год де-факто был новым самолетом, однако к новинкам авиации его вряд ли кто отнес, поскольку эта машина устарела еще на этапе выбора победителя конкурса самолетов данной категории.

Началась история LeO H.43 в 1933 году, когда ВМФ Франции объявил конкурс на создание неприхотливого в эксплуатации трехместного самолета для выполнения полетов в прибрежных районах. В конкурсе приняли участие пять компаний, две из которых представили летающие лодки (Loire 130 и CAMS 120), тогда как другие три (Lioré-et-Olivier с H.43, Gourdou-Leseurre с GL.820 и Breguet с Br.610) – поплавковые гидросамолеты. Ни один из предложенных проектов в полной мере не отвечал требованиям конкурса, и лишь LeO H.43 предоставлял возможности для дальнейшего развития и модифицирования (летающая лодка Loire 130 также была построена, но для других целей).

Главным конструктором моноплана H.43 был М. Бенуа (M. Benoit); первый прототип самолета был изготовлен на заводе в Аржантёе (Argenteuil). Машина представляла собой угловатую конструкцию с объемным фюзеляжем, в верхней части которого были размещены отдельные кабины трех членов экипажа (пилота, радиста/штурмана и наблюдателя/стрелка). Одновременно в нижней части фюзеляжа находилась ванна, имевшая хорошее остекление во все стороны и являвшаяся основным рабочим местом наблюдателя. Лишь в случае нападения самолетов противника он должен был подняться наверх и защищать H.43 от атак сзади при помощи подвижного пулемета.

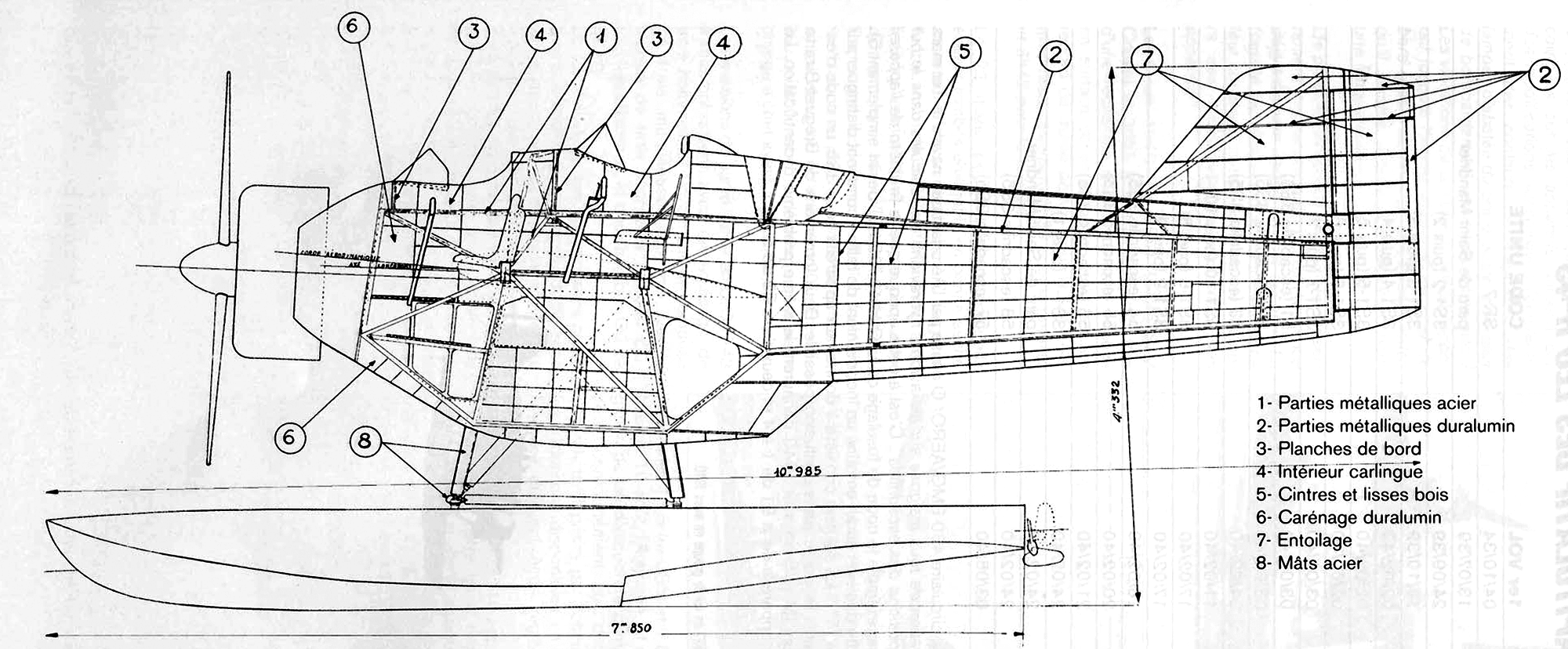

Конструкция самолета была смешанной, в том смысле, что металлический каркас: силовой набор фюзеляжа изготавливался из металлических труб [лонжероны] и дюралюминиевых профилей [шпангоуты], силовой набор двухлонжеронного крыла и хвостового оперения изготавливались из алюминия. За исключением алюминиевых капота, средней части фюзеляжа и передней кромки крыла обшивка самолета представляла собой традиционное полотно.

В качестве силовой установки для самолета был выбран радиальный девятицилиндровый двигатель воздушного охлаждения Hispano-Suiza 9Va, развивавший 575 л.с. и вращавший двухлопастный винт. Топливные баки размещались в поплавках, изготовленных из дюралюминия и разработанного во Франции жаропрочного сплава Védal.

Свой первый полет H.43 совершил 4 декабря 1934 года, а в начале января следующего года в расположенном в Сен-Рафаэле (St. Raphaěl) испытательном центре Aéronavale началось официальное тестирование. В ходе испытаний, во время которых был даже произведен взлет с катапульты гидроавианосца "Коммандан Тест" (Commandante Teste), было определено, что свойства машины являются приемлемыми. В мае 1936 года, после дополнительных испытаний в боевых подразделениях, был выдан заказ на изготовление двадцати экземпляров. Обязательным требованием заказа было внесение в конструкцию самолетов изменений.

Прежде всего, изменился капот: вместо узкого кольца Тауненда был установлен более широкий капот NACA. На втулку винта одели обтекаемый кок. Передняя часть днища поплавков была переделана, а емкость бензобаков, располагавшихся в поплавках, увеличили с 405 л до 550 л. Продольная устойчивость была улучшена путем увеличения площади киля (одновременно была сокращена проходящая ниже фюзеляжа часть руля направления). Стабилизатор горизонтального оперения стал регулируемым в полете. И, наконец, первоначальная пулеметная башенка была заменена на более современную остекленную.

В таком виде летом 1937 года самолет был вновь представлен на испытания. К этому времени состоялась национализация авиационной промышленности, и компания Lioré et Olivier была включена в группу SNCASE, которая передала производство H.43 на завод в Берре (Berre). К сентябрю 1938 года, когда уже было запущено серийное производство, конструкция машин данного типа вновь претерпела изменения:

  • был установлен более мощный 650-сильный двигатель Hispano-Suiza 9Vb, вращавший винт с установленным на нем обтекателем;
  • фюзеляж стал выше и в нем остались только две открытые кабины;
  • ванна наблюдателя/стрелка стала новой формы;
  • новая полностью убираемая позиция стрелка с подвижным 7,5-мм пулеметом Darne, установленным на стрелковой установке Blanchet-Pilain 11;
  • установлен стреляющий вперед синхронизированный 7,5-мм пулемет MAC;
  • под ванной установлены держатели для бомб общим весом 500 кг.

Первый полет серийного H.43 состоялся в июле 1939 года, а с февраля 1940 года гидросамолеты стали поступать на вооружение расквартированной в Йере (Hyéres) эскадрильи 3S5 (литера "S" означала Surveillance - патрульный). В конце месяца было уже 6 машин. Другие 9 самолетов получила базировавшаяся в Сен-Мандрье (St. Mandrier) эскадрилья 3S1 (также недалеко от Тулона). Остальные H.43 - последний взлетел 3 мая 1940 года (!) - хранились в Берре.

Машины в течение нескольких недель вели патрулирование, но уже 20 августа подразделения были реорганизованы (стали 7S и 11S) и перевооружены. Гидросамолеты-разведчики H.43 были отправлены на консервацию в Берр. После начала немецкой оккупации устаревшие машины были отправлены на слом.

(c) alternathistory.org.ua




 ЛТХ:
Модификация   H-43
Размах крыла, м   16.00
Длина, м   11.00
Высота, м   3.85
Площадь крыла, м2   36.00
Масса, кг
  пустого самолета   1760
  нормальная взлетная   3375
Тип двигателя   1 ПД Hispano-Suiza 9Vb
Мощность, л.с.   1 х 650
Максимальная скорость , км/ч   222
Крейсерская скорость , км/ч   187
Практическая дальность, км   850
Максимальная скороподъемность, м/мин
Практический потолок, м   6200
Экипаж, чел   3
Вооружение:   два 7,5-мм пулемета и бомбы до 150 кг.


 Доп. информация :


  Чертеж "Liore-et-Olivier LeO H-43"
  Фотографии:

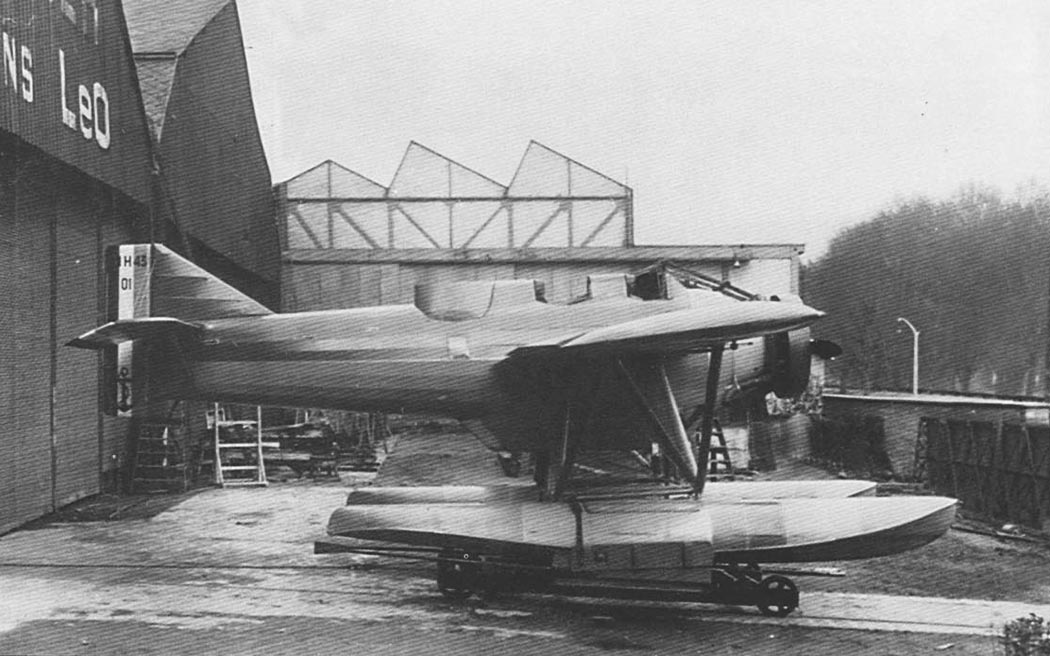

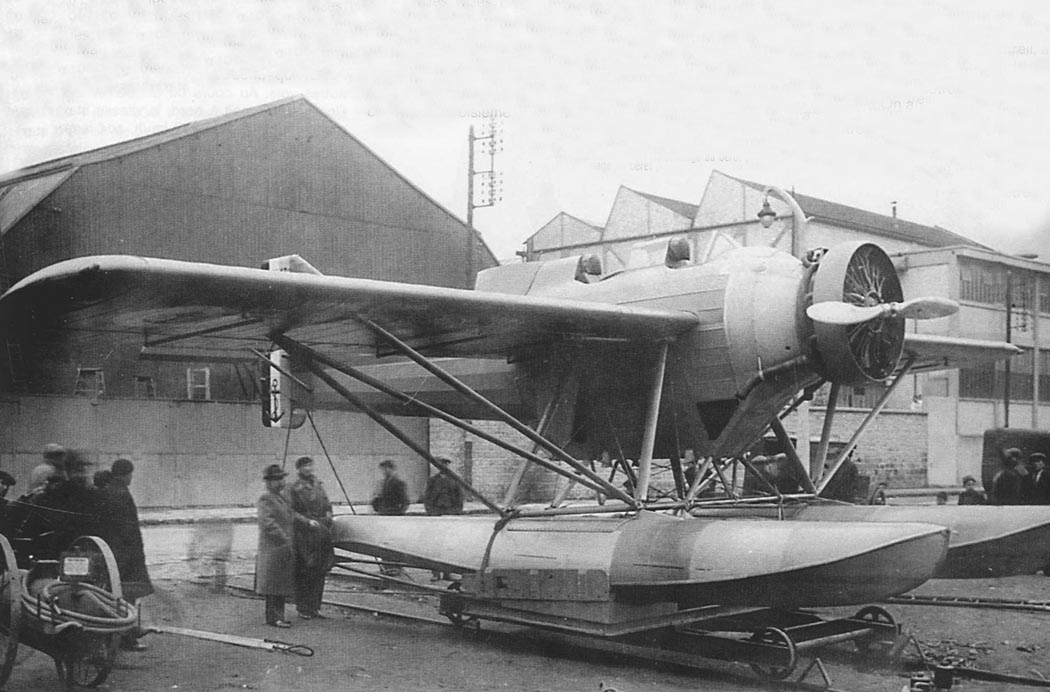

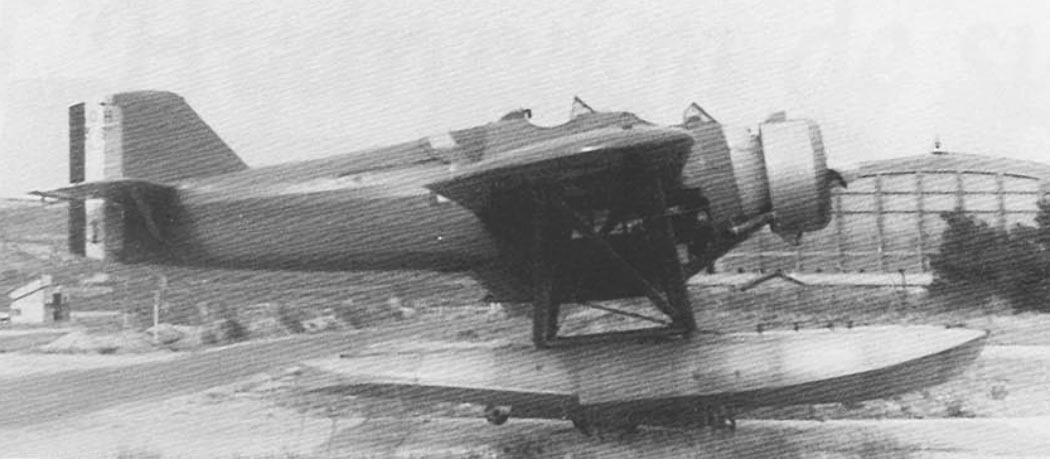

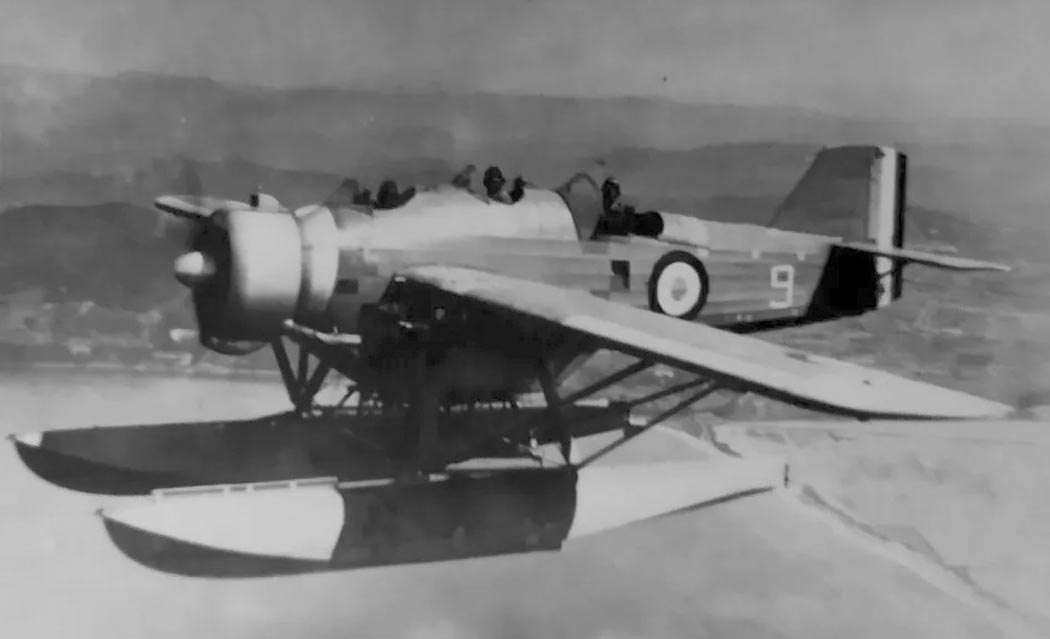

 H-43.01

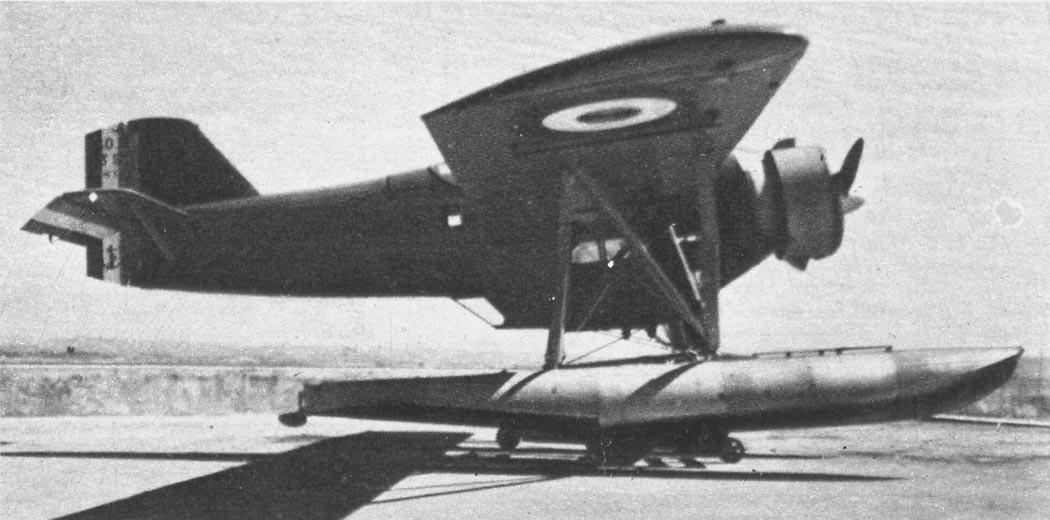

 H-43.01

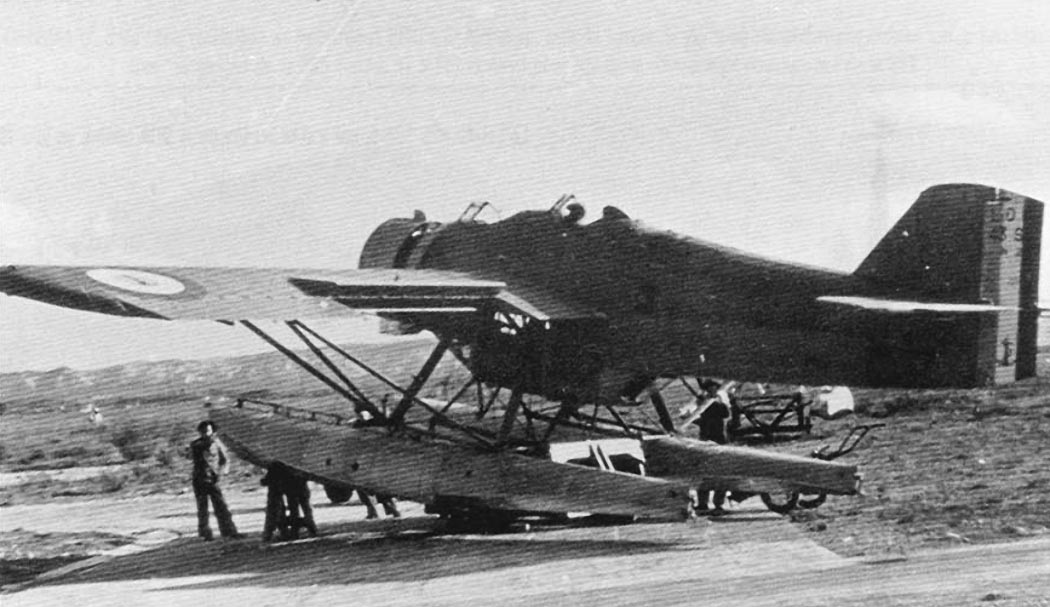

 H-43.01
 H-43.01

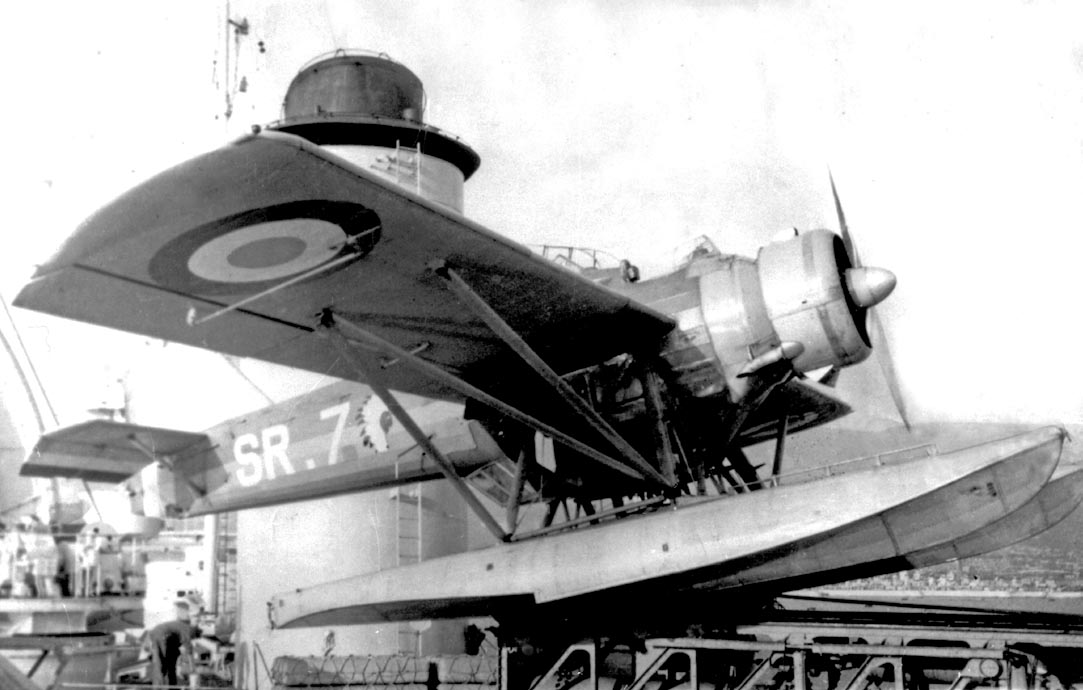

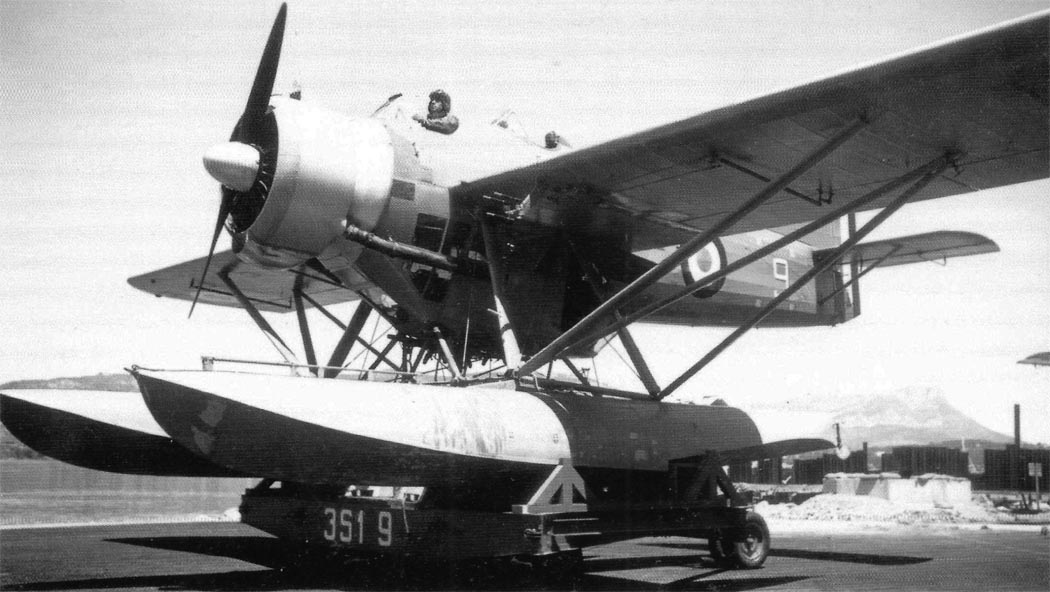

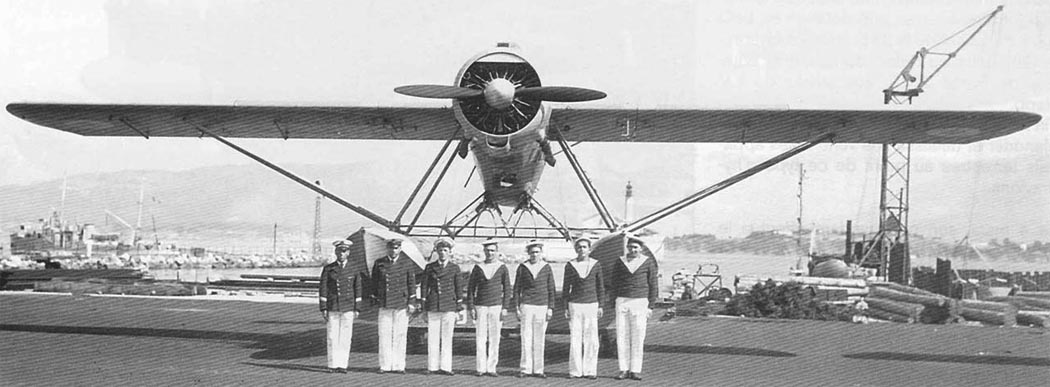

 Серийный H-43

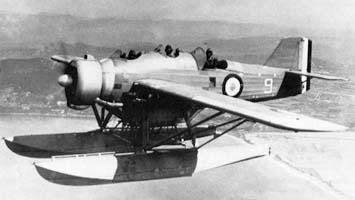

 H-43

  Схемы:

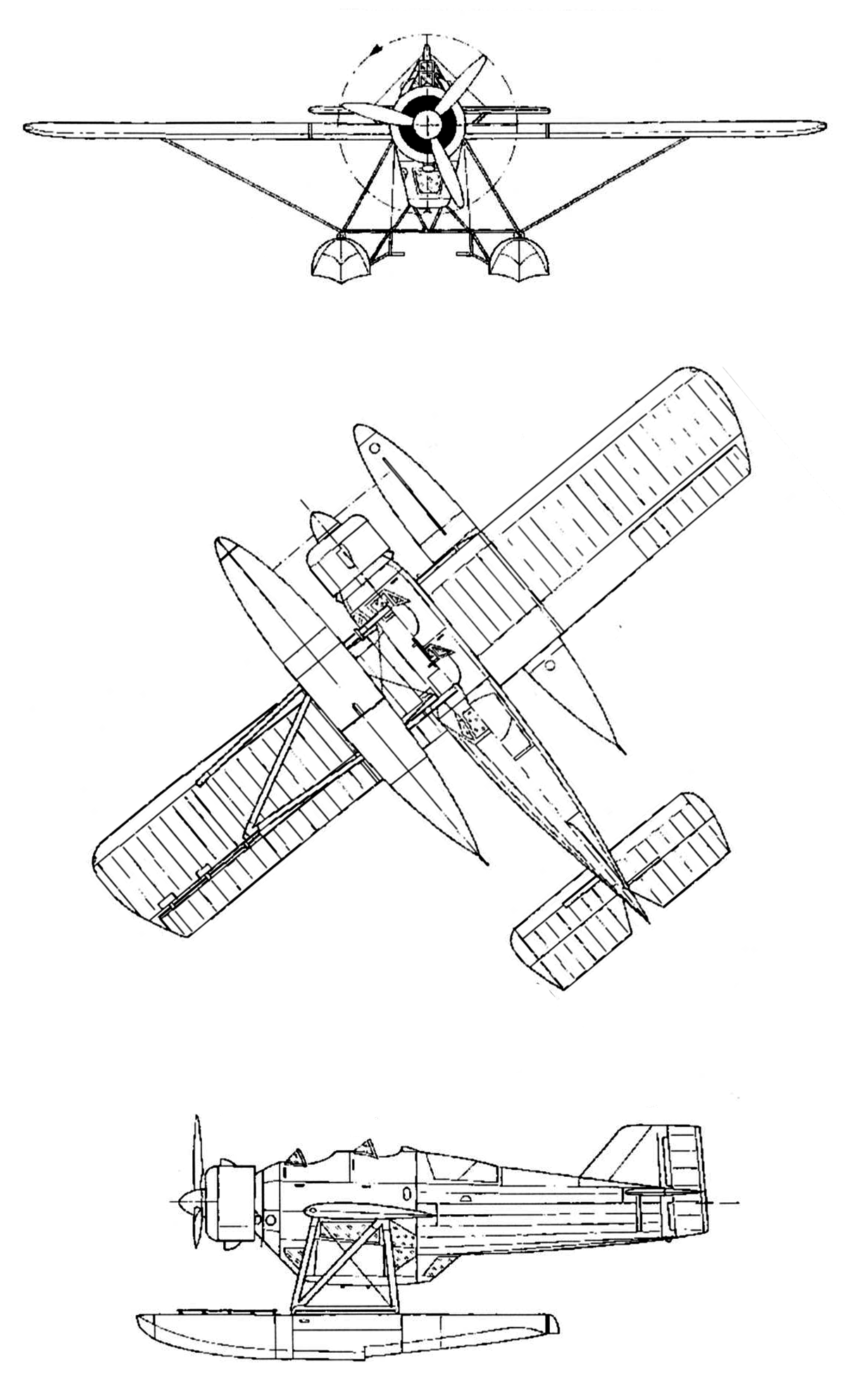

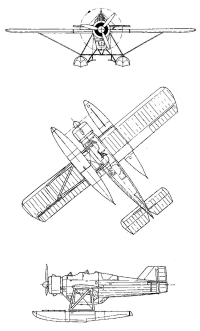

 H-43

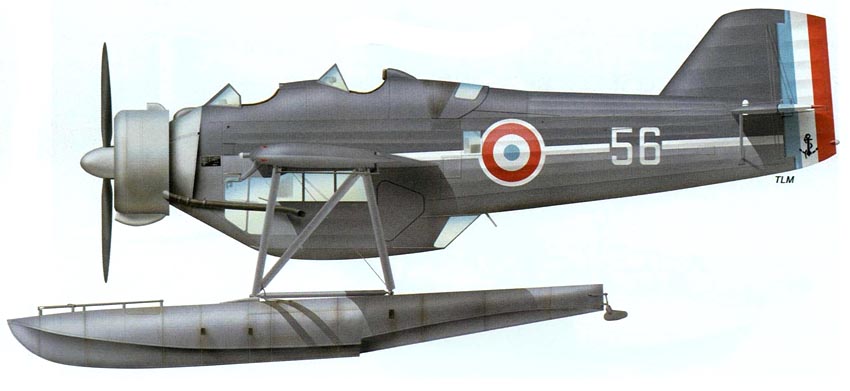

  Варианты окраски:

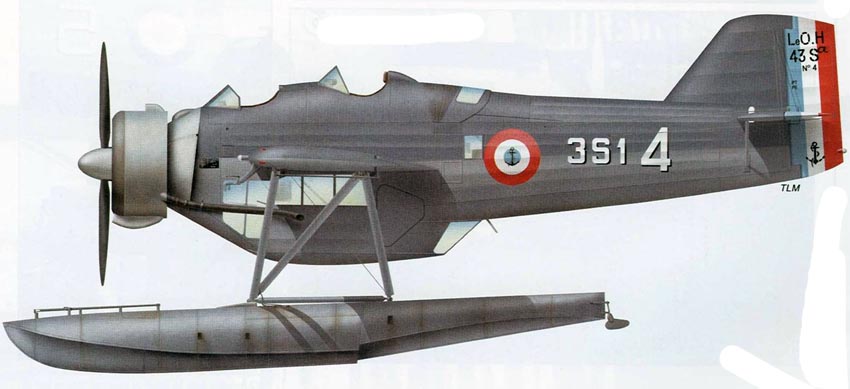

 H-43  3S1-2







Список источников:

Альтернативная История. Иван Бякин. Гидросамолет-разведчик Lioré et Olivier LeO H-43
Андрей Крумкач. Морской ближний разведчик Liore-et-Olivier H.43
Владимир Котельников. Самолеты Второй Мировой войны. Гидросамолеты 1939-1945
Aviafrance. Un siecle d'aviation francaise . Liore et Olivier LeO H-43
Aerojournal. Petite chronique d'une aeronavale en guerre
AirMagazine. Gerard Bousquet. l'Hydravion de surveillance LeO H-43
L+K. Miroslav Balous. Liore-et-Olivier LeO H.43
