   ЛЛ-143

Разработчик: ОКБ Бериева
Страна: СССР
Первый полет: 1945
Тип: Многоцелевая летающая лодка
  ЛТХ     Доп. информация



В августе 1942 г. Г.М. Бериев направил в Наркомат авиационной промышленности пояснительную записку к "Эскизному проекту морского разведчика открытого моря МДР-10". Это был проект тяжелой (массой до 22000 кг) двухмоторной летающей лодки с крылом типа "чайка", двухкилевым оперением, большой дальностью полета и мощным вооружением.

Предлагалось несколько вариантов самолета: дальний морской разведчик, фоторазведчик - аэрофотосъемщик, десантный самолет, амфибия со съемными шасси. Время для страны и для КБ было тяжелым, немцы рвались к Волге, а ОКБ после эвакуации из Таганрога в Омск налаживало практически на пустом месте свою работу и параллельно сдавало флоту гидросамолеты КОР-2.

Не хватало ни времени, ни сил. Но и военным в ту пору было не до опытных самолетов. Проект так и остался на бумаге, но он интересен для истории тем, что именно в нем были заложены основные идеи, воплощенные позже в летающих лодках ЛЛ-143, Бе-6 и амфибии Бе-12.

К переработанному проекту МДР-10 Г.М. Бериев вернулся в конце 1942 г. Опыт войны однозначно свидетельствовал, что авиации флота крайне нужны тяжелые гидросамолеты. Потребность восполнялась поставками по ленд-лизу американских самолетов семейства PBY, названных в британском флоте, а затем и в США "Каталинами" и под таким именем вошедшими в историю авиации.

Объемы поставок PBY проблему не решали и было ясно, что нужна отечественная машина такого класса. Предложение Г.М. Бериева было рассмотрено и одобрено командующим авиацией ВМФ С.Ф. Жаворонковым и наркомом ВМФ адмиралом Н.Г. Кузнецовым. Они направили докладную записку наркому авиационной промышленности А.И. Шахурину, который санкционировал разработку нового самолета и его постройку.

Заказчик выставил следующие требования к новому дальнему морскому гидросамолету-разведчику: два двигателя, взлетная масса 20000-25000 кг, максимальная скорость 400 км/ч, дальность полета до 5000 км, продолжительность полета до 20 часов, потолок 5000-6000 м, грузоподъемность до 4000 кг.:

Так как в Омске для постройки такой машины отсутствовали соответствующие производственные мощности, приказом НКАП от 5 мая 1943 г. ОКБ Г.М. Бериева перебазировалось в Красноярск на завод No.477.

Реализовать все пункты ТЗ было очень нелегко. Численности ОКБ в то время была небольшой - всего 36 конструкторов и около ста технологов и рабочих. Никаких лабораторий на месте не было, связь с гидродинамиками ЦАГИ осложнилась. За аналог был принят МДР-10, это позволило уложиться в сжатые сроки, отведенные на проектирование.

К концу 1943 г. был закончен эскизный проект морского разведчика ЛЛ-143 - такое условное название получила машина, а в начале 1944 г. прошла макетная комиссия.

По общей компоновке самолет, повторяя МДР-10, имел цельнометаллическую конструкцию с полотняной обшивкой рулей и элеронов. В качестве силовой установки ЛЛ-143 выбрали две двухрядные "звезды" воздушного охлаждения АШ-72, разработанные ОКБ А.Д. Швецова, с номинальной мощностью 2000 л.с. (взлетная мощность - 2250 л.с.).

Имея стрелковое вооружение из шести пулеметов УБТ и неся на внешней подвеске бомбы различного калибра, морские мины и торпеды массой до 4000 кг, ЛЛ-143 должен был применяться не только как дальний морской разведчик, но и для патрулирования акваторий, постановки минных заграждений, бомбо- и торпедометания, транспортных перевозок.

14 апреля 1944 г. был заложен первый опытный экземпляр ЛЛ-143, а несколько позже и второй. Сроки выпуска первой машины были поставлены очень жесткие, из-за чего общие статиспытания решили не проводить, ограничившись нагружением отдельных узлов.

Первый самолет был собран через тринадцать месяцев после закладки. В конце мая 1945 г. его разобрали и по железной дороге перевезли в Таганрог, куда должно было возвратиться из эвакуации ОКБ. В начале 1946 г. сюда же привезли и второй незаконченный экземпляр ЛЛ-143.

На сборку и подготовку самолета в Таганроге ушло два месяца, и 15 августа 1945 г. начались заводские испытания, которые по предложению командующего авиацией ВМФ С.Ф. Жаворонкова совместили с государственными.

Председателем государственной комиссии стал начальник 3-го ВМАУ ВВС ВМФ (Высшее морское авиационное училище Военно-Воздушных Сил Военно-Морского Флота) полковник В.Ф. Злыгарев, Г.М. Бериев стал его заместителем. Летчиками-испытателями назначались подполковник Н.П. Котяков и майор Ф.С. Лещенко, ведущим инженером по испытаниям - А.С. Корытин.

После проведения пробежек 6 сентября 1945 г. состоялся первый полет с экипажем в составе летчика Н.П. Котякова и бортмеханика Д.Я. Чернецкого. Испытания продолжались до 17 ноября и были прерваны в связи с ледоставом Таганрогского залива. За это время совершили десять полетов общей продолжительностью 5 ч 31 мин. Восемь из них были посвящены доводке винтов АВ-9Ф-17Р на моторах АШ-72.

После завершения десятого полета самолет не смогли вытащить на берег, из-за того, что ветер отогнал воду от берега (на Азовском море это не редкость), а ночью ударил мороз и залив сковал лед. Пришлось, ежедневно обкалывая лед вокруг машины, пять суток ждать подъема воды, а потом с трудом пробивать канал во льду, чтобы вытянуть ЛЛ-143 на сушу.

Всю зиму машина не летала и вновь поднялась в небо только 27 мая 1946 г. Вторая серия состояла из 19 полетов с налетом 19 часов 39 минут, из них шесть для доводки маслосистемы и новых винтов изменяемого шага АВ-9М-91.

Однажды опытную машину чуть не потеряли. При подготовке самолета к полету на отстрел огневых установок контрольный мастер-оружейник, решил опробовать ограничители бортовой турели. Манипулируя с оружием, он нечаянно нажал на гашетку и выпустил очередь из тяжелого пулемета, в ленте которого перемежались бронебойные и зажигательные пули. Они попали в крыло в месте расположения бензобаков.

Положение спасли находившиеся рядом бортмеханик Д.Я. Чернецкий и техник Н.А. Пономарев, которые не растерялись и сбили пламя огнетушителями. Пробоины залатали, но Г.М. Бериев на следующий же день жестко потребовал проанализировать характер повреждений и сделать соответствующие выводы по повышению боевой живучести самолета.

Испытания продолжил прежний экипаж. 22 июля на самолете вылетел лично председатель Госкомиссии. В летно-пилотажной оценке летающей лодки пилоты отметили: "Самолет ЛЛ-143 по технике пилотирования прост и вполне доступен летчику средней квалификации.

По сравнению с гидросамолетом "Каталина" самолет ЛЛ-143 обладает лучшими маневренными и мореходными качествами, более простыми взлетом и посадкой, а также лучше сохраняет заданный режим полета, разгружая летчиков от утомительных движений рулями в продолжительном полете".

Завершающий период испытании совпал по времени с выходом приказа И.В. Сталина от 9 февраля 1946 г. и Постановления СМ СССР от 21 июня 1946 г. за No.1289-527с о преобразовании ОКБ в Государственный союзный опытный завод No.49 морского самолетостроения. Новое предприятие становилось единственным конструкторским коллективом в стране, проектирующим и создающим гидросамолеты.

На базе технической документации по ЛЛ-143 в декабре 1944 г. был разработан эскизный проект пассажирской летающей лодки ПЛЛ-144, способной перевозить до 40 пассажиров с багажом и грузом почты. В сентябре 1946 г. в Таганроге был построен макет её кабины, представленный и затем утвержденный макетной комиссией под председательством генерал-лейтенанта авиации И.Ф. Петрова.

Но работы продолжения не имели, так как ОКБ приступило к развитию проекта ЛЛ-143. Начиналась история собственно Бе-6, этапного самолета для отечественной морской авиации.

Испытания первой ЛЛ-143 завершились вполне успешно. Все пункты технического задания были выполнены. И, вместе с тем, конструкторам и военным было ясно, что машина нуждается в совершенствовании. В заключении об успешном завершении государственных испытаний первого опытного экземпляра ЛЛ-143, подписанном 27 июля 1946 г., отмечалось:

"Для предоставления самолета на вооружение авиации ВМФ комиссия считает необходимым:

  • проведение полных государственных испытаний второго строящегося экземпляра самолета с моторами АШ-73 и войсковых испытаний в условиях строевых частей авиации ВМС;

  • модернизацию вооружения и оборудования с учетом опыта прошедшей войны и новых технических средств поиска кораблей, связи и навигации".

Г.М. Бериев понимал, что, установив новые моторы и перспективное оборудование, он даст своему детищу больше шансов на долгую жизнь. Разработка модернизированного варианта проходила в несколько этапов.

Первый вариант, получивший обозначение Бе-6 (или Бе-6-2-АШ-73), фактически являлся исходным ЛЛ-143 с новыми двигателями АШ-73 (в отличие от Ту-4 без турбонагнетателей), взлетной мощностью по 2400 л.с., и палубной стрелковой установкой с двумя 20-миллиметровыми пушками Б-20 вместо пары 12,7-миллиметровыми пулеметов УБТ.






 ЛТХ:
Модификация   ЛЛ-143
Размах крыла, м   33.00
Длина, м   23.00
Высота, м   7.45
Площадь крыла, м2   120.0
Масса, кг
  пустого самолета   15104
  нормальная взлетная   21300
Тип двигателя   2 ПД АШ-72
Мощность, л.с.
  взлетная   2 х 2250
  нормальная   2 х 2000
Максимальная скорость , км/ч
  у земли   371
  на высоте   401
Крейсерская скорость , км/ч   368
Практическая дальность, км
  нормальная   2800
  в перегрузочном варианте   5100
Продолжительность полета, ч   10
Максимальная скороподъемность, м/мин   233
Практический потолок, м   6000
Экипаж, чел   7
Вооружение:   6х2 ПУ с 12.7-мм пулеметами УБТ
  бомбовая нагрузка на наружной подвеске - 400 кг, максимальное - 4000 кг.


 Доп. информация :


 Фотографии:

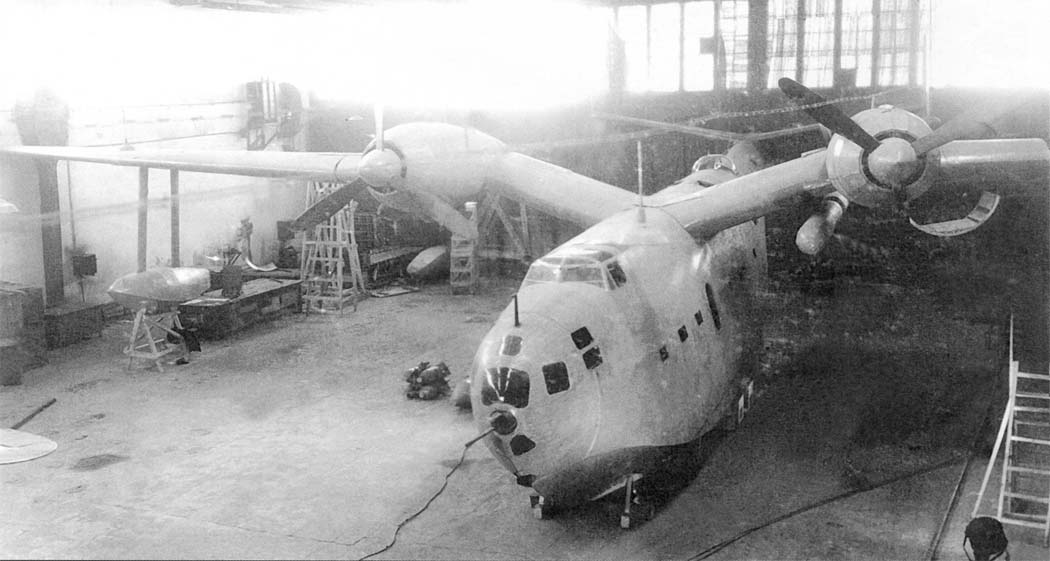

 Первый вариант ЛЛ-143 в сборочном цеху

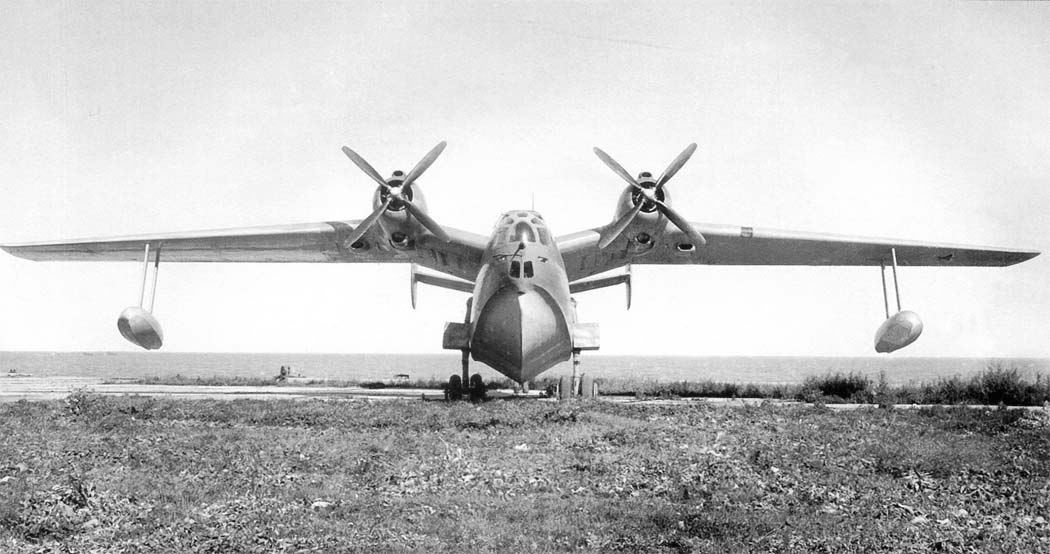

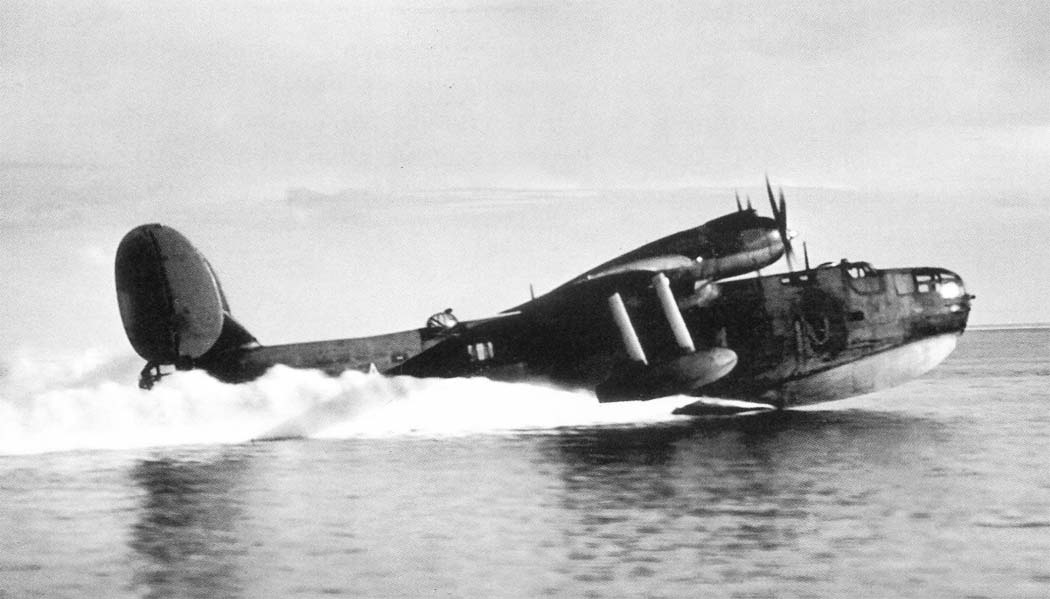

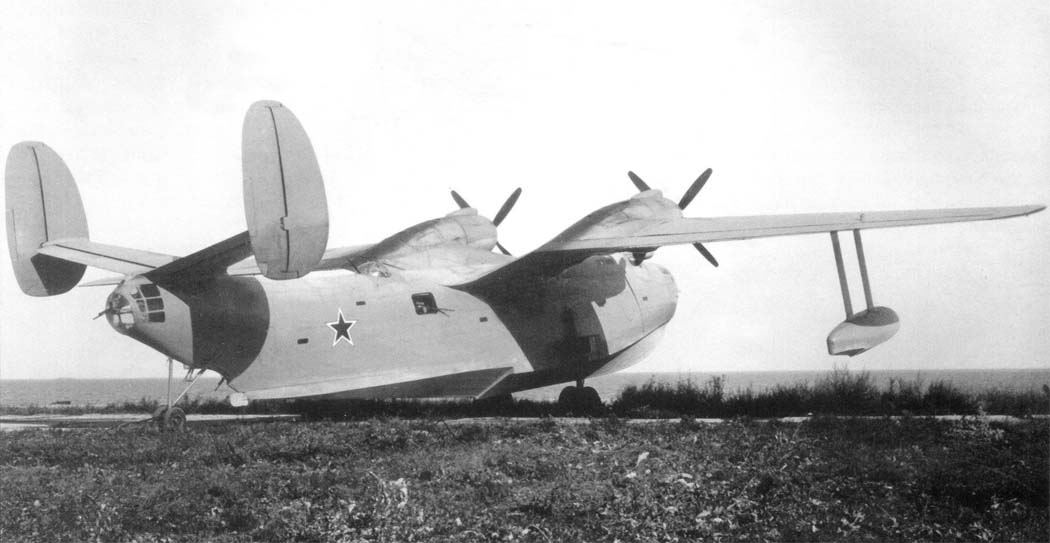

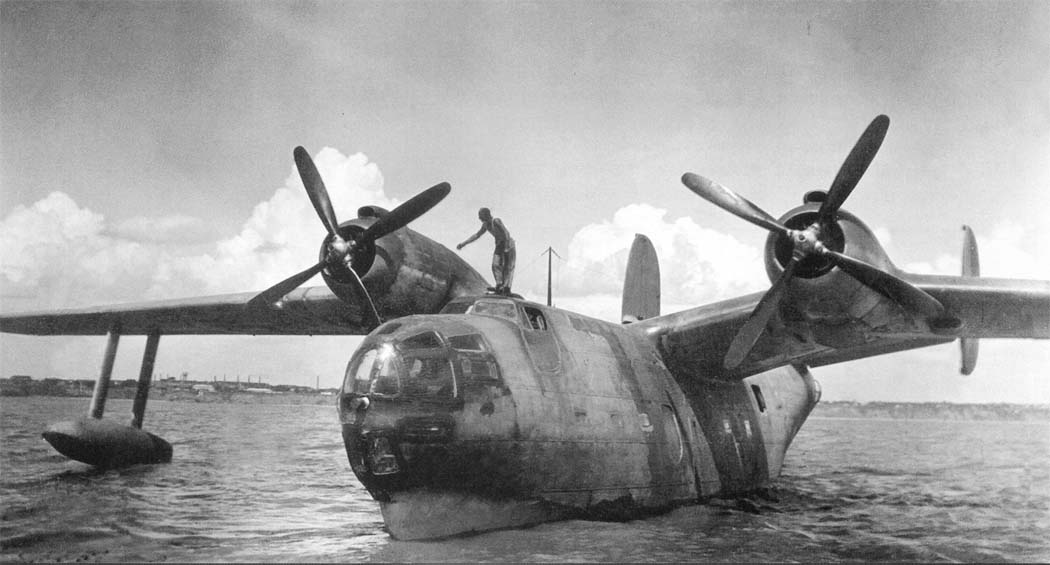

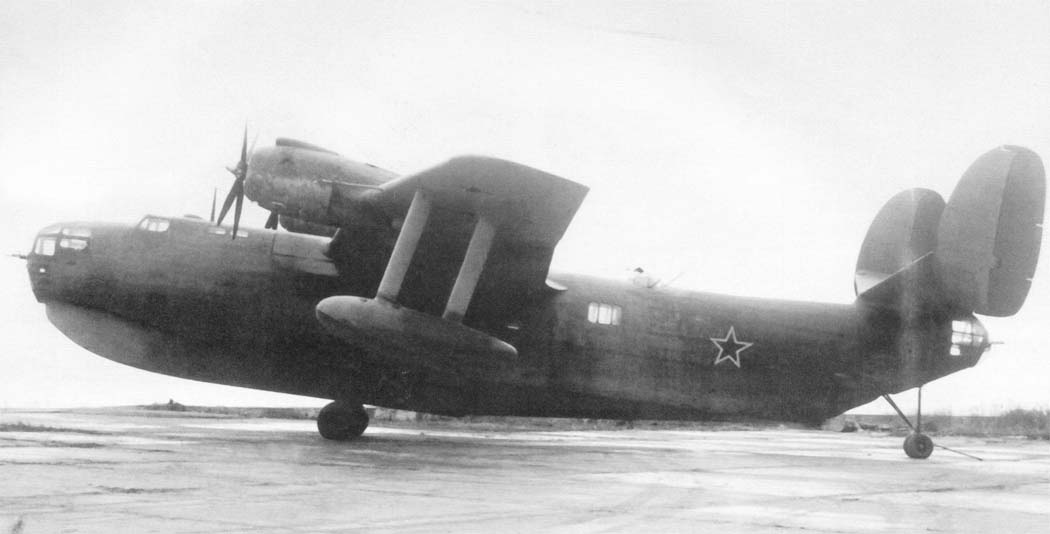

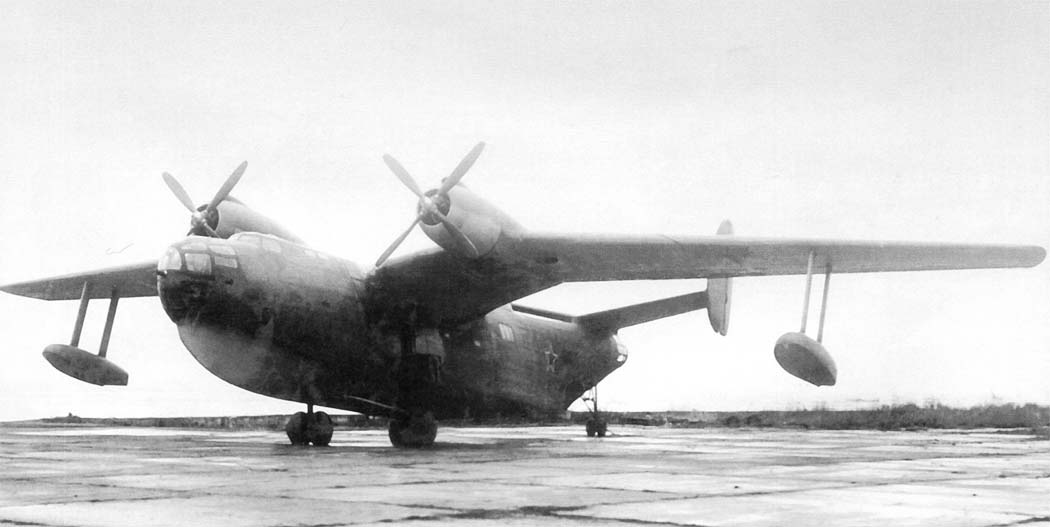

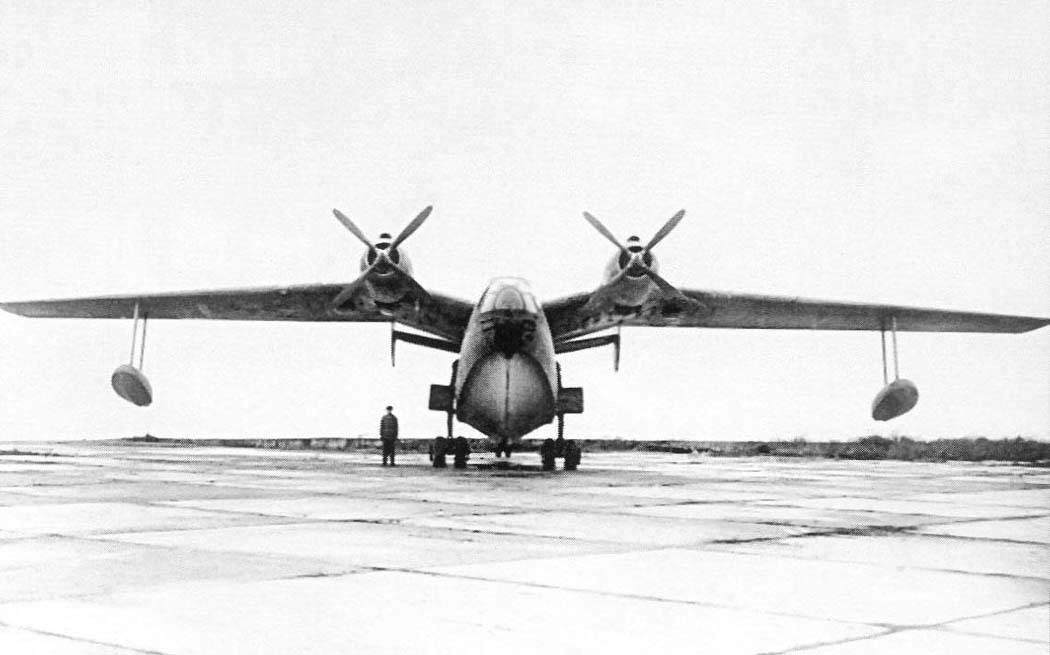

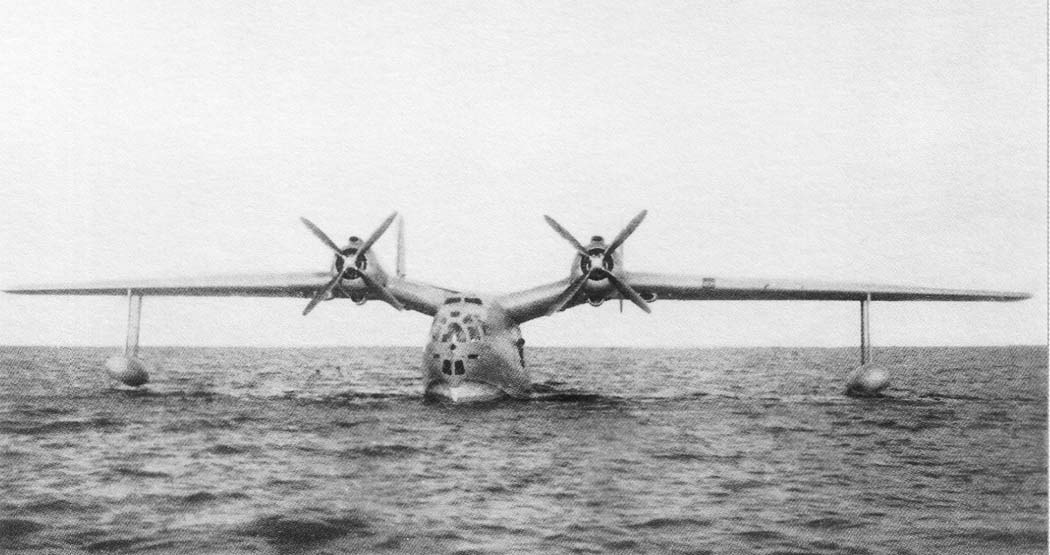

 ЛЛ-143
 ЛЛ-143
 ЛЛ-143
 ЛЛ-143
 ЛЛ-143
 ЛЛ-143
 ЛЛ-143

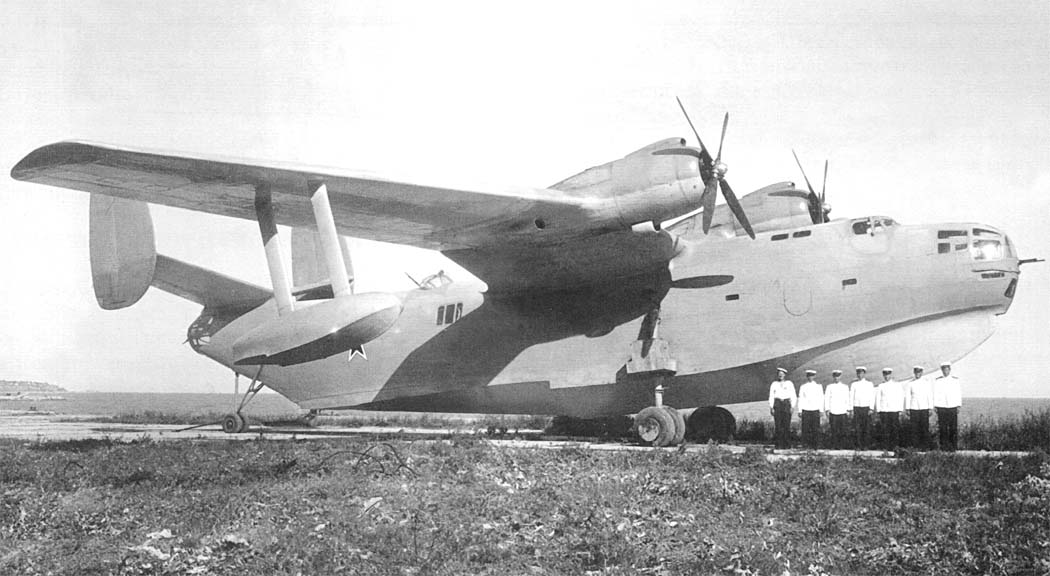

 ЛЛ-143 на военных испытаниях
 ЛЛ-143
 ЛЛ-143
 ЛЛ-143
 ЛЛ-143
 ЛЛ-143

  Схемы:

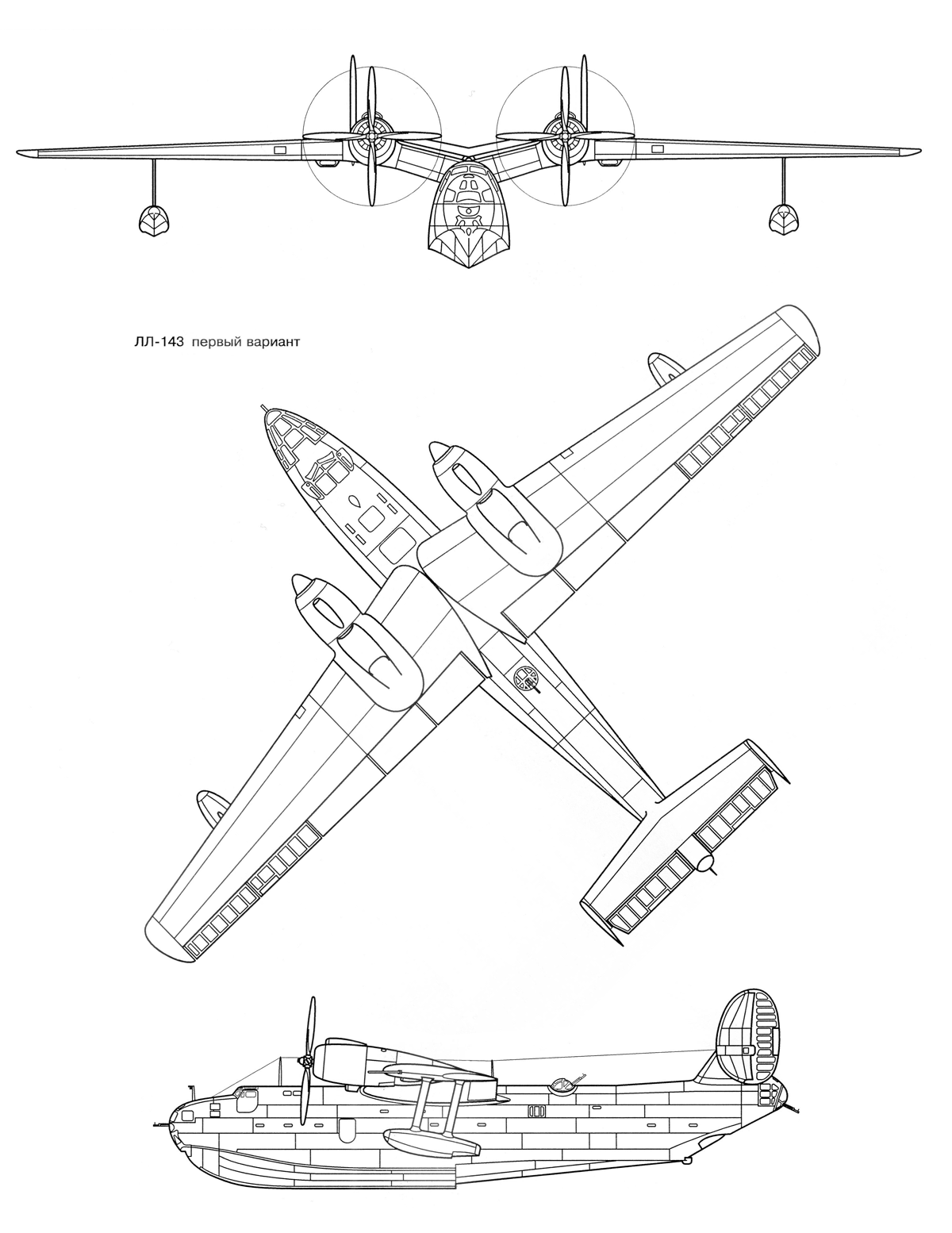

 ЛЛ-143

  Варианты окраски:

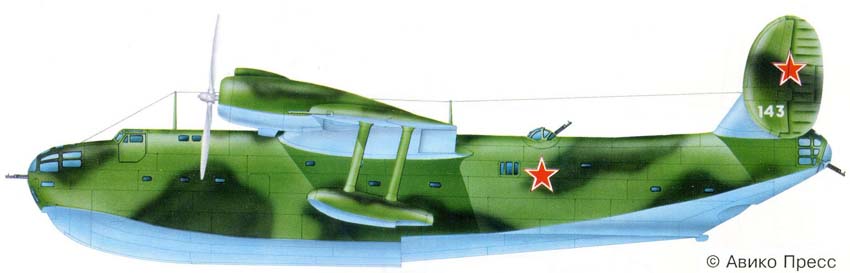

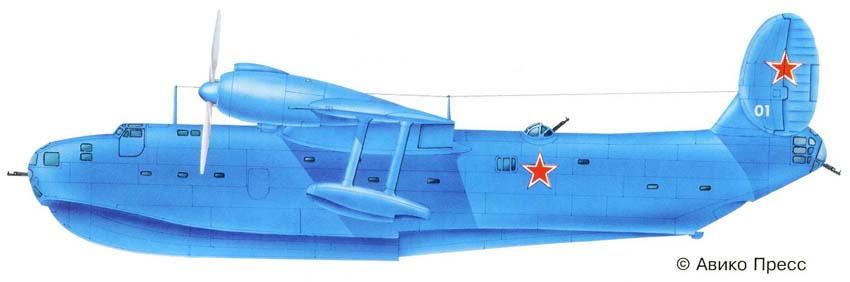

 Первый вариант ЛЛ-143  (c) Авико-Пресс
 Первый вариант ЛЛ-143  (c) Авико-Пресс







Список источников:

Александр Заблотский, Андрей Сальников. 70 лет ТАНТК им. Г.М. Бериева
Авико Пресс. Г.С. Панатов, К.Г. Удалов. Иллюстрировання энциклопедия самолетов ТАНТК им. Г.М. Бериева
Г.С. Панатов. Самолеты ТАНТК им. Г.М. Бериева
Самолеты Мира. Николай Круглов. Защитник морских рубежей
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
