   Ш-7

Разработчик: Шавров
Страна: СССР
Первый полет: 1940
Тип: Летающая лодка
  ЛТХ     Доп. информация



Конструктор В.Б.Шавров в 1939 году спроектировал 6-местную летающую лодку-амфибию для связи между полярными станциями, ледовой разведки с кораблей и полетов на местных авиалиниях северных районов страны. В 1940 году самолет был построен и прошел испытания, после которых его под маркой Ш-7 решили строить серийно на авиазаводе Главсевморпути.

Во время испытаний, которые летом 1940 года проводил летчик Е. О. Федоренко, самолет с двигателем МГ-31Ф мощностью 330 л. с. показал скорость 218 км/час, потолок - 3000 м. К сентябрю были закончены его заводские и государственные испытания по расширенной программе в СНИИ ГВФ. Решено было построить серию самолетов Ш-7 на ремонтом заводе Глвсевморпути, приняв двигатель МГ-31Ф и немного увеличив площадь крыла за счет центроплана. В годы войны Ш-7 использовался в колесном и лыжном вариантах для перевозок срочных грузов на Волге (Саратов, Сталинград, Астрахань и др.).

Конструкция Ш-7 - металлический высокоплан с полотняной обшивкой крыла и оперения, подкрыльными поплавками и убираемым в борта лодки шасси.

Двигатель МГ-31Ф в 330 л.с.с тянущим винтом над лодкой на стойках. Корпус лодки образован из листов без выколотки, граница днища и бортов плоские или слабо гнутые. Клепка чечевичными заклепками на сурике. Вход в кабину летчиков через двери в бортах лодки, сбрасываемые при аварии, вход в четырех местную пассажирскую кабину - через круглый люк в палубе за крылом, служившим также и для стрелковой установки.

Крыло двухлонжеронное. Полки лонжеронов - трубы 50х46 мм, в центроплане из стали, на консолях из дюралюмина, с бужами в основании консолей. Элероны и закрылки щелевые, опускавшиеся: элероны на 50 градусов и элероны на 15 градусов вместе с закрылками. Обшивка крыла площадью 23,3 квадратных метра и оперения - полотняная. Управление тросовое, двойное, штурвал перекидной в полете.

Шасси с ломающейся стойкой, уборка и выпуск его ручные с цепной передачей. Колеса шасси убирались в углубления в бортах лодки и могли заменяться лыжами от самолета И-15 бис. При посадке на воду лыжи также подбирались к бортам. Такая комбинация посадочных устройств значительно расширяла возможности использования самолета (вес пустого - 1230 кг, взлетный -1900 кг). Моторама сварная, на стойках, все из мягких стальных труб. Два топливных бака в центроплане, один расходный наверху вместе с масляным. Самолет мог быть поднят на крюке.

Было оборудование для ночных полетов, приемо-передающая станция, морское оборудование, а в военном варианте - стрелковая установка ТТ-1 на один пулемет ШКАС с 300 патронами для защиты сзади. Воздушный винт первоначально был взят деревянный от двигателя самолета "Сталь-2", а потом сменен на металлический трехлопастный ВФШ от двигателя Райт в 300 л.с. Двигатель МГ-31Ф работал хорошо, но к нему не было доверия, и позднее он был сменен на Райт J-6.






 ЛТХ:
Модификация   Ш-7
Размах крыла, м   13.00
Длина, м   9.40
Высота, м
Площадь крыла, м2   23.30
Масса, кг
  пустого самолета   1230
  нормальная взлетная   1900
Тип двигателя   1 ПД МГ-31Ф
Мощность, л.с.   1 х 330
Максимальная скорость , км/ч   218
Крейсерская скорость , км/ч   178
Максимальная скороподъемность, м/мин
Практический потолок, м   3000
Экипаж, чел   2
Вооружение:   Стрелковая установка ТТ-1 на один пулемет ШКАС с 300 патронами для защиты сзади


 Доп. информация :


  Фотографии:

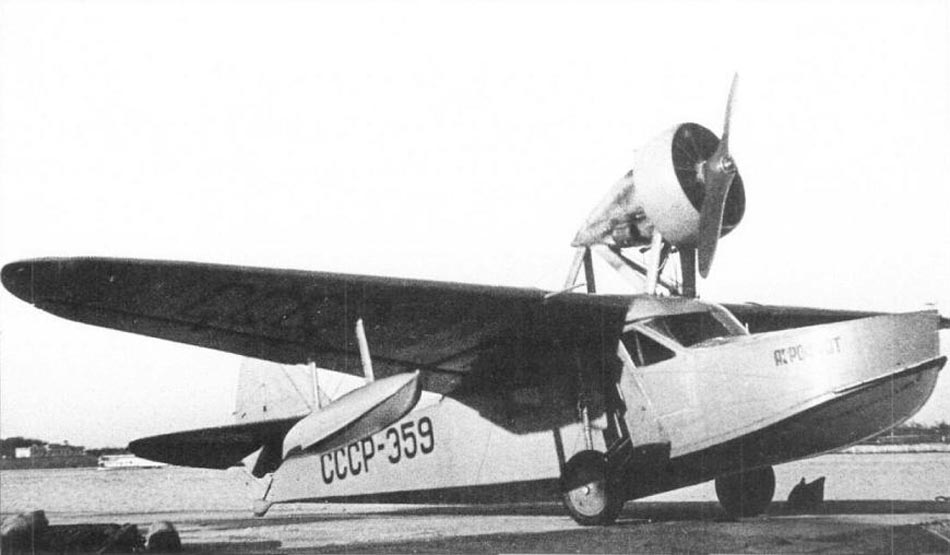

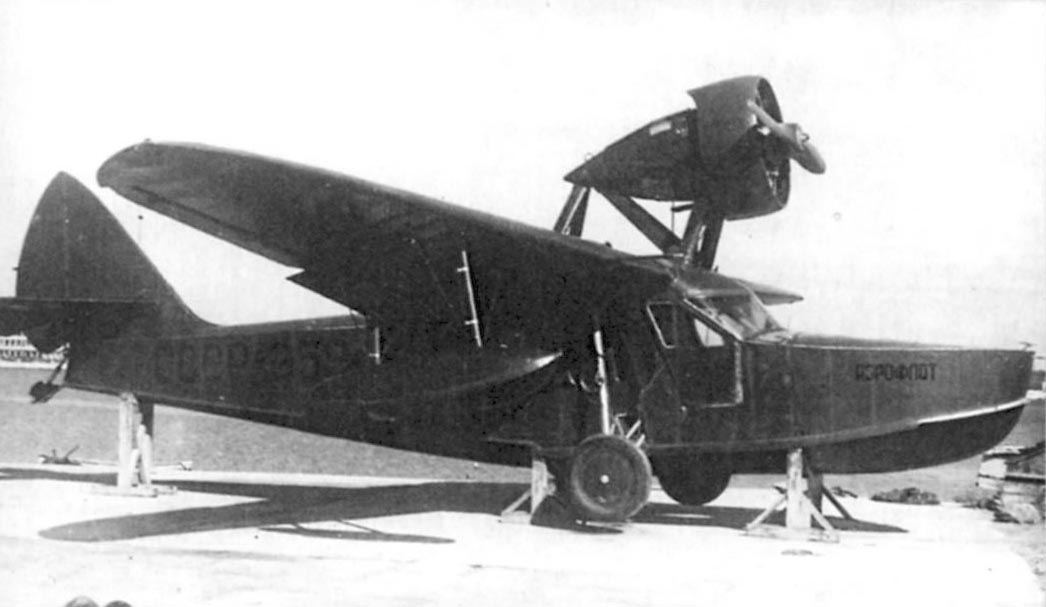

 Ш-7 на испытаниях

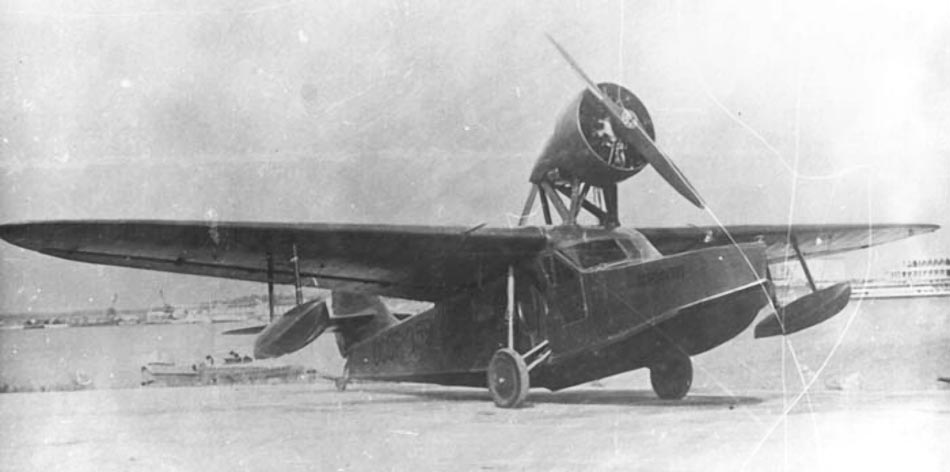

 Ш-7 на испытаниях

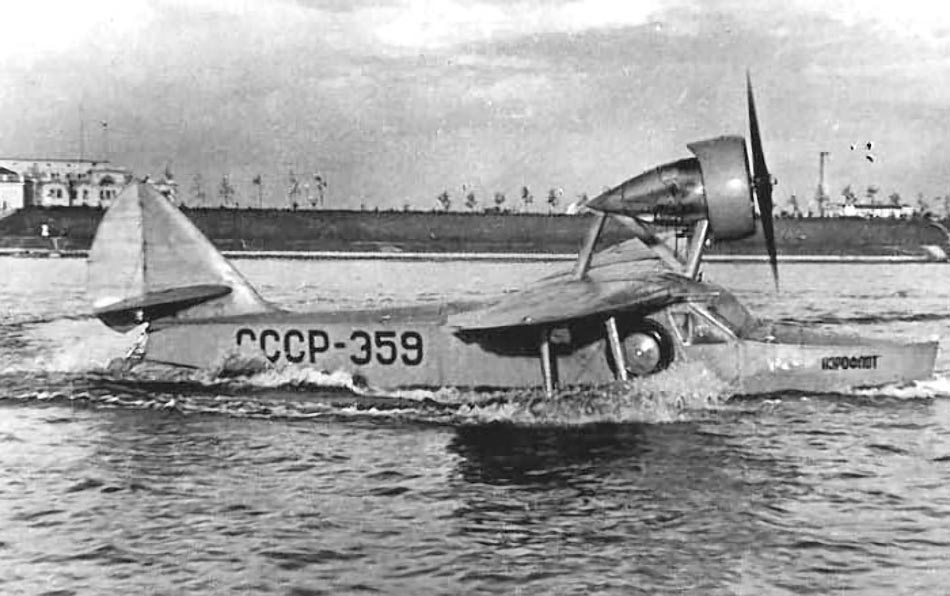

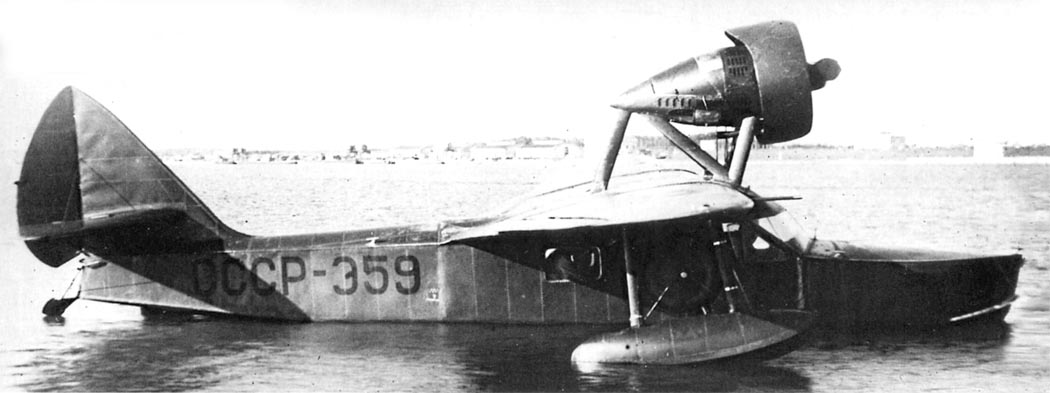

 Ш-7 на испытаниях

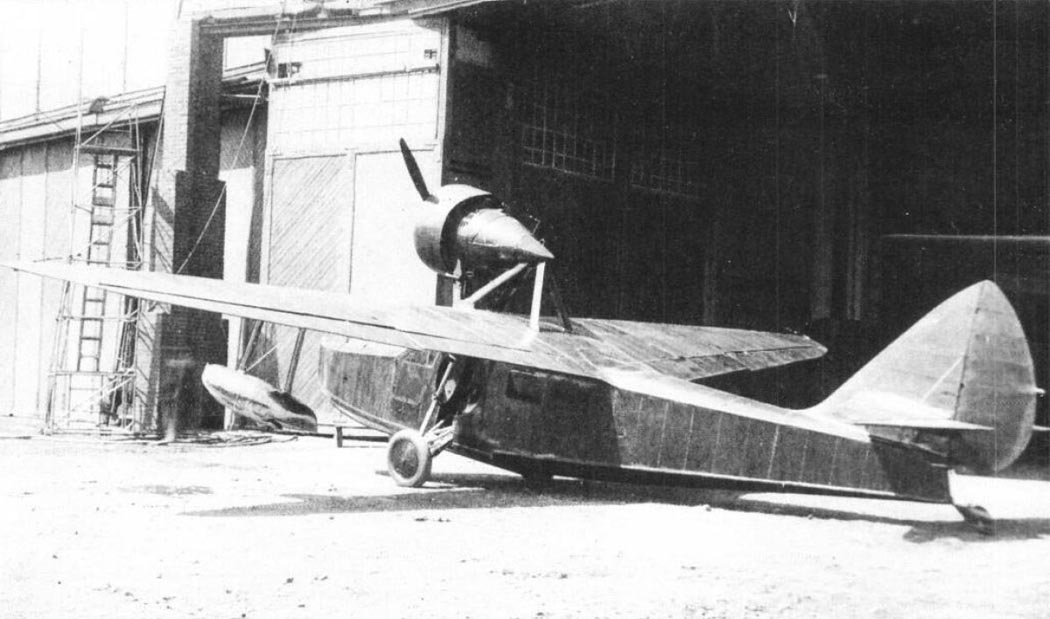

 Ш-7 на испытаниях
 Ш-7 на испытаниях

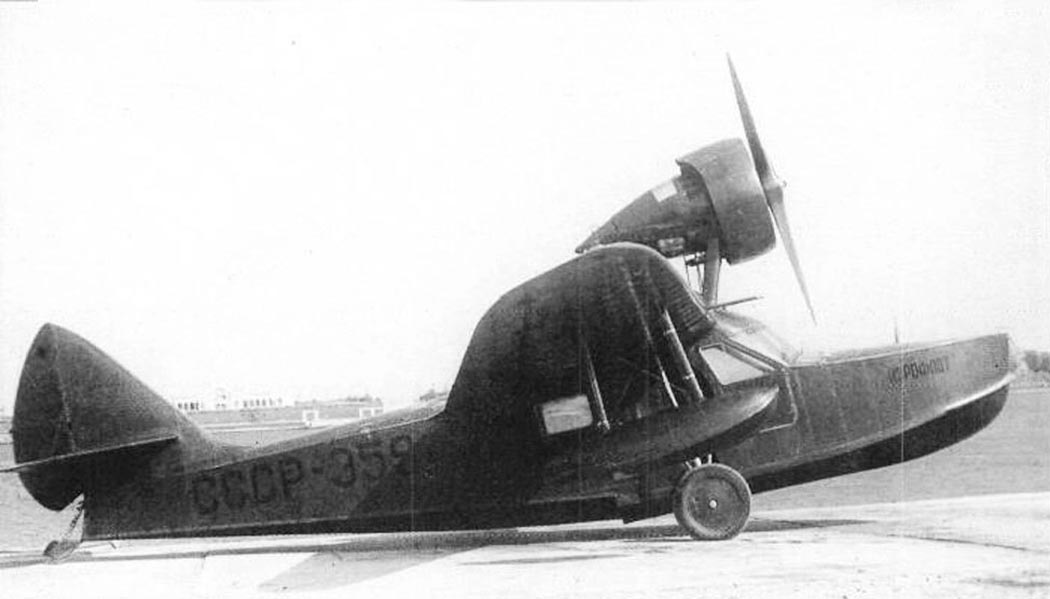

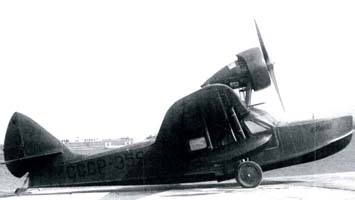

 Ш-7 Аэрофлота
 Ш-7 Аэрофлота

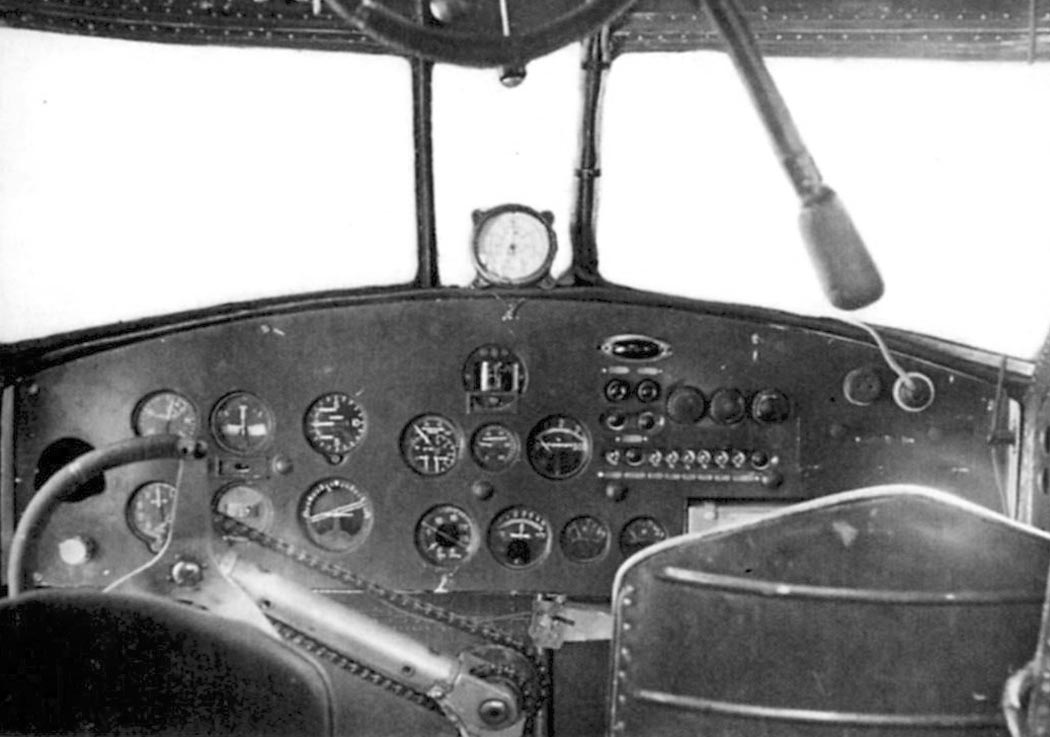

 Кабина пилотов Ш-7

  Схемы:

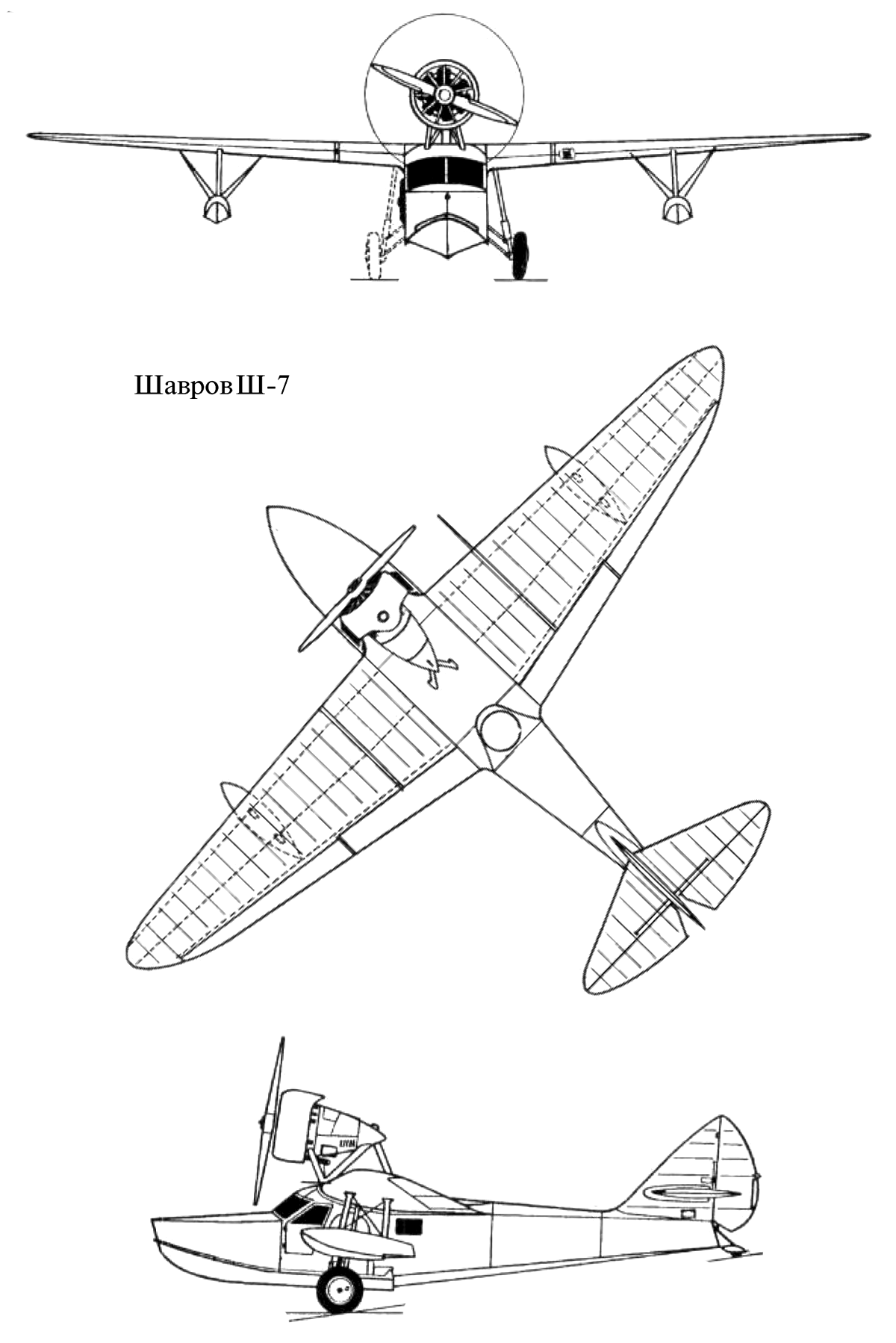

 Ш-7

  Варианты окраски:

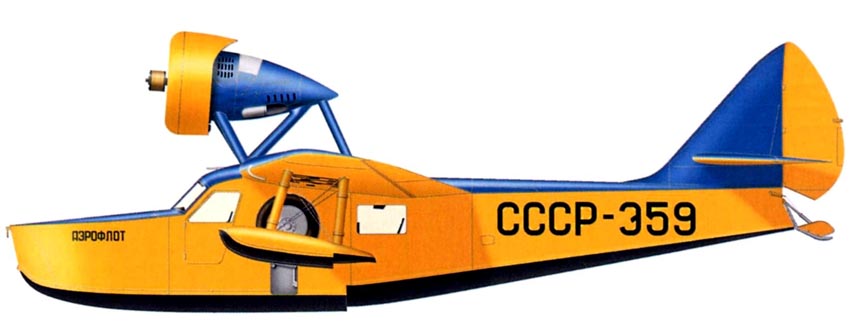

 Ш-7 Аэрофлота

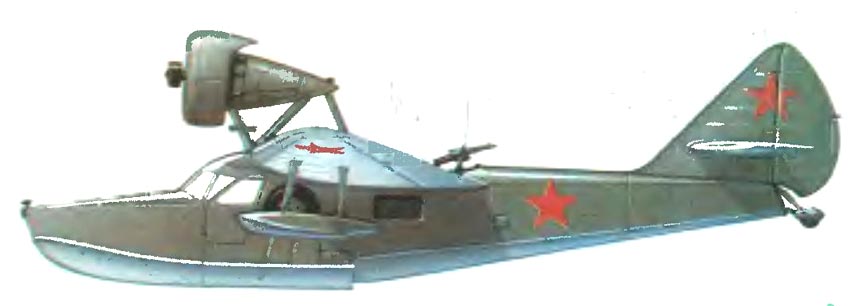

 Военный Ш-7
