главная летающие лодки
   S.62

Разработчик: Savoia-Marchetti
Страна: Италия
Первый полет: 1926
Тип: Многоцелевая летающая лодка
  ЛТХ     Доп. информация



В 1926 году фирмой Savoia Marchetti была выпущена одна из самых знаменитых летающих лодок SM-62 (S-62). От своей предшественницы S-16 она отличалась большими размерами, дополнительной огневой точкой, расположенной в фюзеляже за двигателем, и более мощным двигателем. Морской разведчик сразу заинтересовал военных многих стран. Так, SM-62 закупили Португалия, Румыния, Аргентина, Греция и Турция. Советский Союз же и Испания приобрели лицензию на его производство.

В СССР первые SM-62 стали поступать в 1930 году. А с 1932 года началось их серийное лицензионное производство. Всего было выпущено 22 SM-62 и 29 улучшенных лодок, получивших обозначение МБР-4.

SM-62 старались направлять в те подразделения, где до этого эксплуатировались сходные по конструкции и технике пилотирования S-16. В 1931 году "савойи" - не только на Черном море, но и на Балтике. Первым подразделением здесь, оснащенным новыми самолетами, стал отдельный разведывательный авиаотряд 105-й авиабригады, до этого летавший на МР-1. Летчики были довольны новой машиной. Они отмечали, что по сравнению с МР-1 SM-62 раза в два быстрее набирала высоту 100 - 150 м, на которой обычно делался первый разворот. Потом лодка "забиралась" уже на высоту 300 - 350 м. На МР-1 этот показатель достигался только после второго разворота.

Вместе с тем выявились и недостатки. При неполной заправке топливом (только в задние баки) самолет раскачивало в продольной плоскости. По этой причине произошло несколько катастроф на Черном море. В 105-й бригаде разбился командир звена Денидов. После чего топливо стали заливать только в передние баки, и случаи раскачки прекратились.

В СССР SM-62 и МБР-4 эксплуатировались до 1936 года, но и позже некоторое количество этих машин еще использовалось в Севастопольской летной школе, а в разведывательных эскадрильях их применяли в качестве учебных и буксировщиков конусов для тренировок экипажей в воздушной стрельбе.

В Испании производство самолетов проходило на авиационном заводе в Кадисе. Испанским "савоям" пришлось и повоевать. Когда в 1936 году в стране вспыхнул фашистский мятеж, в строю находилось еще более 25 самолетов данного типа. К этому времени SM-62 уже считались устаревшими и не могли использоваться на фронтах, где противник воевал на новых современных истребителях, но для морской разведки они вполне подходили. В составе республиканской авиации находилось около 20 машин, и они применялись для патрулирования побережья. Франкисты же свои 5 - 6 самолетов поднимали для поиска транспортных судов, доставлявших в республиканские порты вооружение и стратегические материалы. К 1939 году практически все они были потеряны или списаны по техническому состоянию. Правда, одна из испанских "савой" в 1932 году была доставлена в Японию и проходила испытания в Институте авиационного транспорта.

В Италии в серийном производстве находились две лодки - SM-62 и SM-62bis. Они отличались двигателями: на первой ставили Isotta-Fraschini Asso мощностью 500 л.с, а на второй тоже Asso, но 750-сильный.  S-62bis получила более широкую известность, чем его предшественники. Данная трехместная летающая лодка оказалась передовой для своего времени, она состояла на вооружении морской авиации Италии и Румынии.

Лодки SM-62 состояли на вооружении до середины 30-х годов, правда, в авиационном соединении 88 Gruppa Autonoma Caccia Marittima, некоторые из них летали до 1938 года.

В 1928 году было выпущено небольшое количество гражданских летающих лодок S.62P, некоторые из них с закрытой кабиной для экипажа и четырех пассажиров, другие с открытыми кабинами. Ряд самолетов использовался итальянской авиакомпанией SAM, отдельные экземпляры были экспортированы в США и Испанию.

Описание конструкции.

SM-62/SM-62bis - трехместная однореданная летающая лодка-разведчик - представляла собой одностоечный биплан цельнодеревянной конструкции. Верхнее крыло состояло из трех разъемных частей: центроплана, на трубчатые стойки которого крепилась мотоустановка, и консолей крыла с элеронами. Консоли верхнего крыла соединялись с нижними стойками, а нижние шарнирно крепились к силовым шпангоутам корпуса лодки. Прочность крыльевой коробки обеспечивалась расчалочными лентами. Под нижним крылом находились боковые поплавки квадратного сечения. Стоит заметить, что такие поплавки имелись только на лодках, которые строились в СССР, а в Италии они были округлого сечения - по типу корпуса лодки. Конструкция крыльев состояла из двух лонжеронов и нервюр, изготовленных из тополя. Наиболее нагруженные части корпуса усиливались трубчатыми стальными стойками.

Лодка делалась из деревянных шпангоутов, соединенных деревянными стрингерами. Днище и корпус ниже ватерлинии, помимо 4-мм фанерной обшивки, обивались кедровыми 4-мм досками шириной 90 мм. Между слоями фанеры и досок имелась трехслойная полотняная прокладка, пропитанная специальной мастикой. Выше ватерлинии корпус также оклеивался полотном на мастике и покрывался водостойким лаком. Все днище было проклепано медными заклепками.

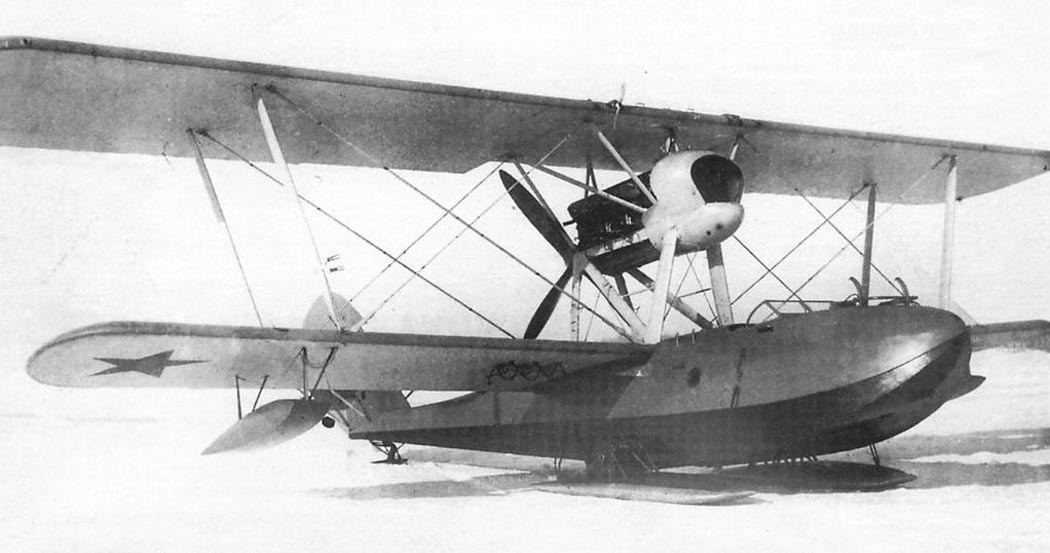

Шасси самолета - двухколесное, установлено на оси, проходящей через корпус лодки вблизи редана. Гидросамолеты, которые эксплуатировались в Советском Союзе, снабжались лыжами и могли садиться и взлетать с заснеженных площадок. Они устанавливались на ось шасси вместо колес.

Хвостовое оперение смешанной конструкции. Стабилизатор деревянный, регулируемый в полете. Конструкция киля и рулей - сварная, из стальных труб, обшивалась полотном. Буксировочные и причальные приспособления находились в носовом и хвостовом отсеках.

В качестве силовой установки использовались двигатели Isotta-Fraschini Asso мощностью 500 и 750 л.с. или Hispano-Suiza 12-L в 600 л.с. Двигатель устанавливался между крыльями на N-образных стойках. Винт - четырехлопастный, деревянный, неизменяемого шага. Топливо находилось в пяти фюзеляжных баках, один из которых - расходный.

Вооружение самолета - два пулемета Breda, установленные на турелях. Один размещался в кабине штурмана, второй - в задней стрелковой точке за крыльевой коробкой. Огонь из пулеметов вели штурман и бортмеханик (стрелок). Пулеметное вооружение менялось в зависимости от страны, в которой эксплуатировалась лодка. Так, в Румынии устанавливали пулеметы Vickers, в СССР - пулемет ДА или спарку ДА-2, в Испании - то, что находилось под рукой, включая и полученные из СССР в ходе гражданской войны пулеметы ШКАС. Под нижними крыльями имелись бомбодержатели для восьми бомб калибром до 50 кг.



 ЛТХ:
Модификация   S.62bis
Размах крыла, м   16.66
Длина, м   12.26
Высота, м   4.19
Площадь крыла, м2   65.90
Масса, кг
  пустого самолета   2630
  нормальная взлетная   5030
Тип двигателя   1 ПД Isotta-Fraschini Asso 750
Мощность, л.с.   1 х 850
Максимальная скорость , км/ч   220
Крейсерская скорость , км/ч   198
Практическая дальность, км   2000
Максимальная скороподъемность, м/мин
Практический потолок, м   4900
Экипаж, чел   4
Вооружение:   четыре 7,7-мм пулемета;  600 кг бомб


 Доп. информация :


  Чертеж "Savoia-Marchetti S.62"
  Фотографии:

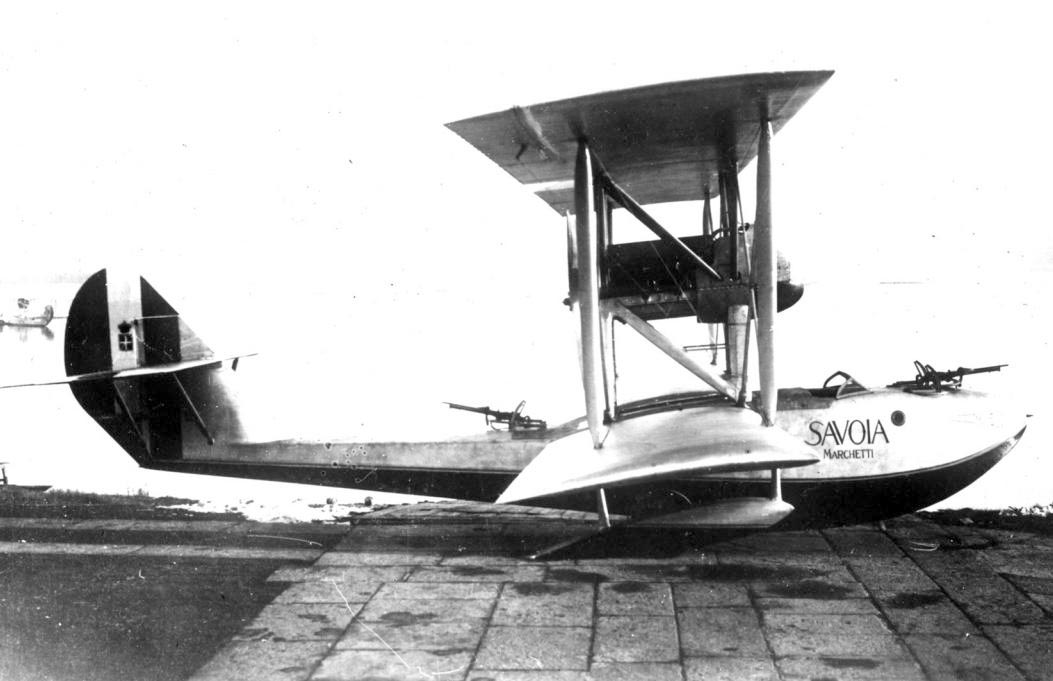

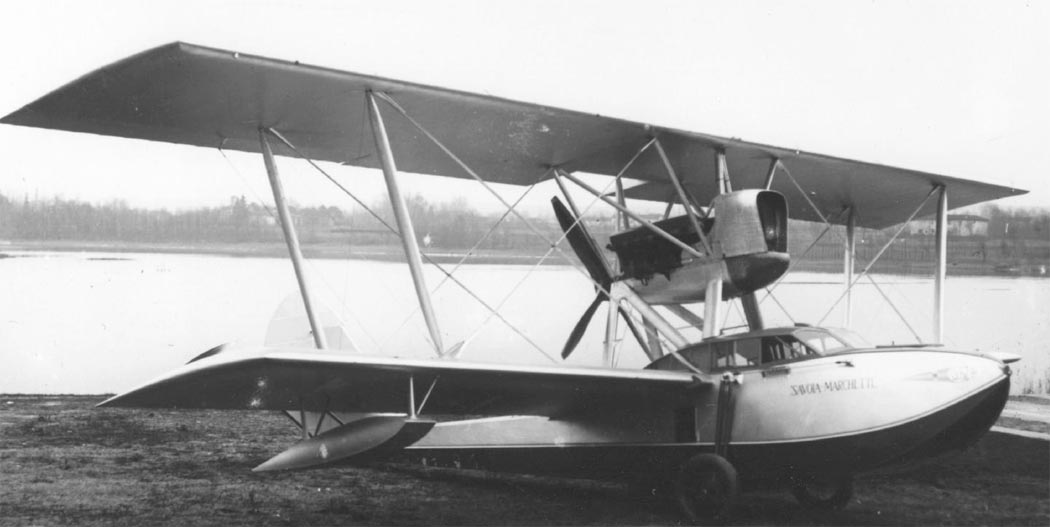

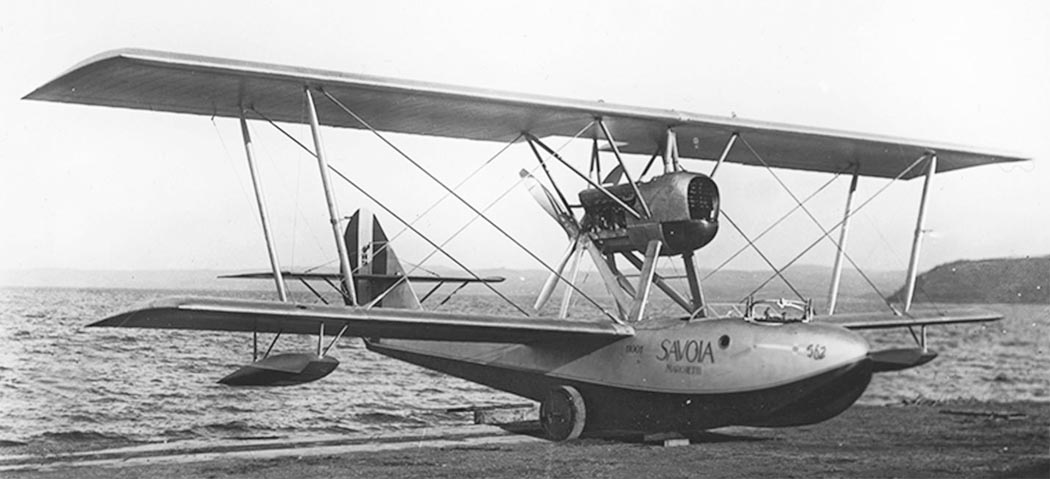

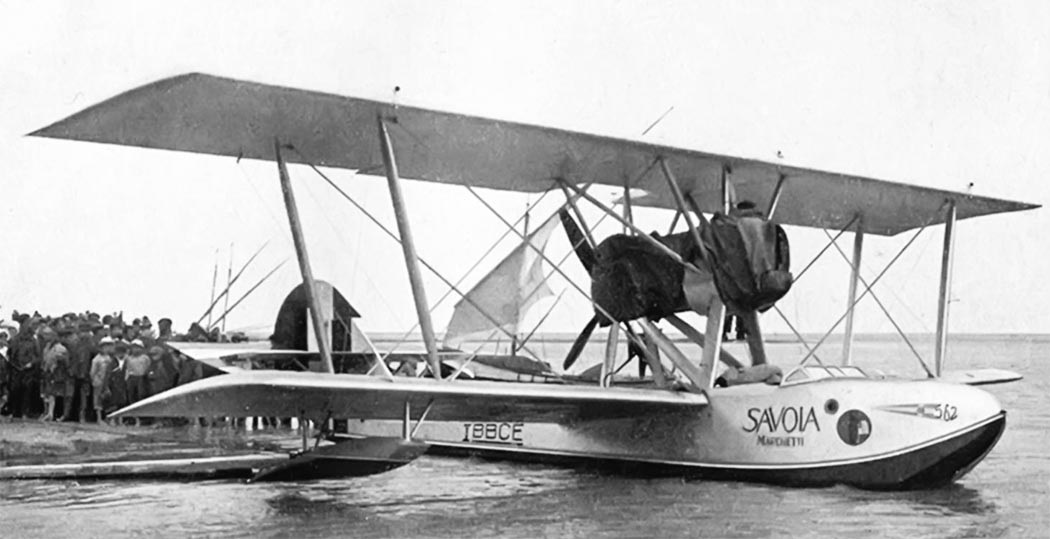

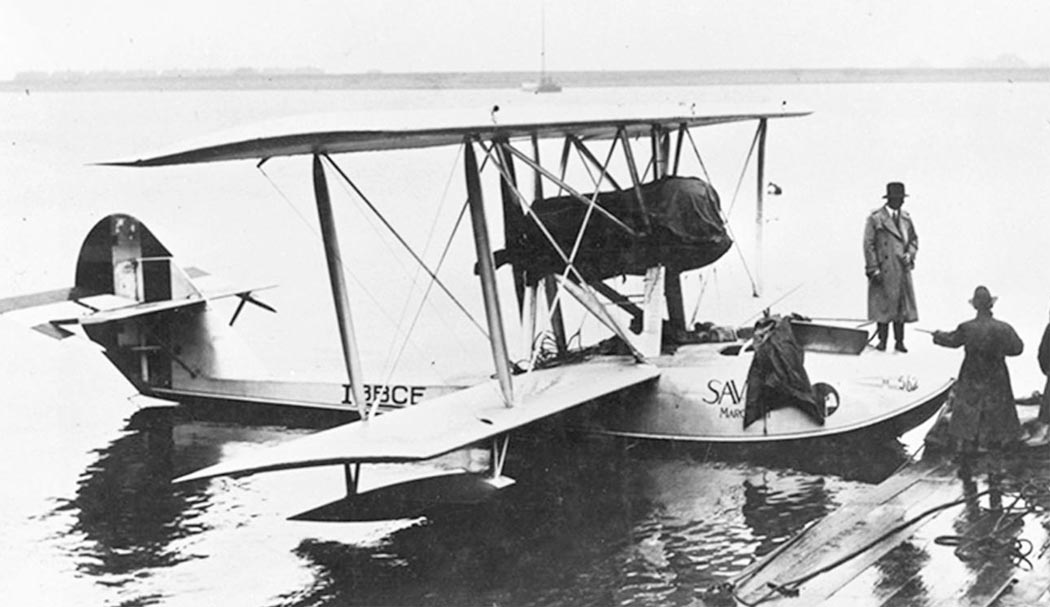

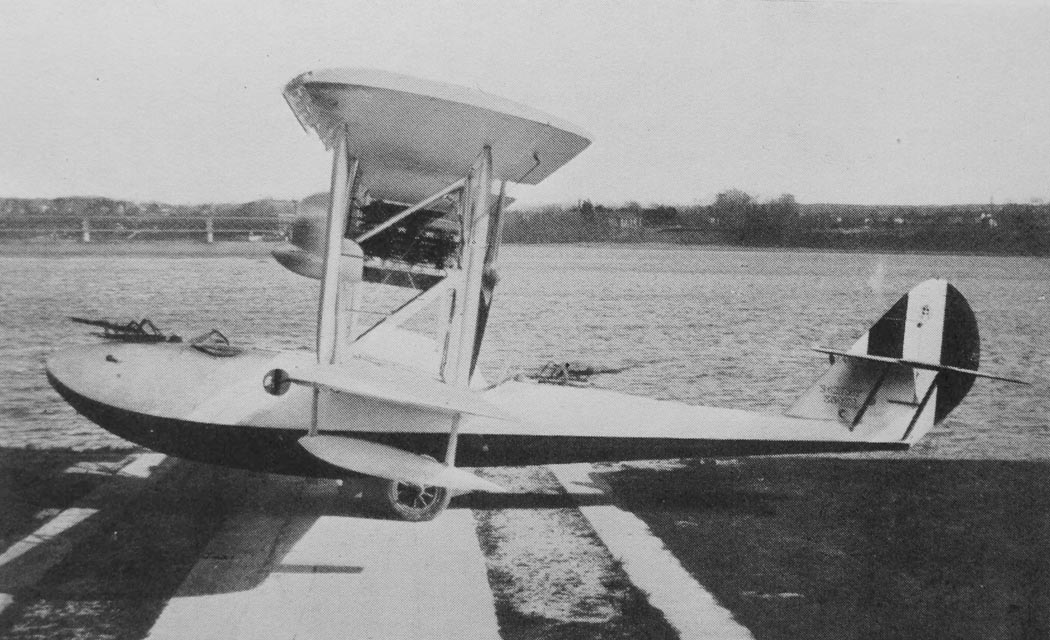

 Опытный образец S.62

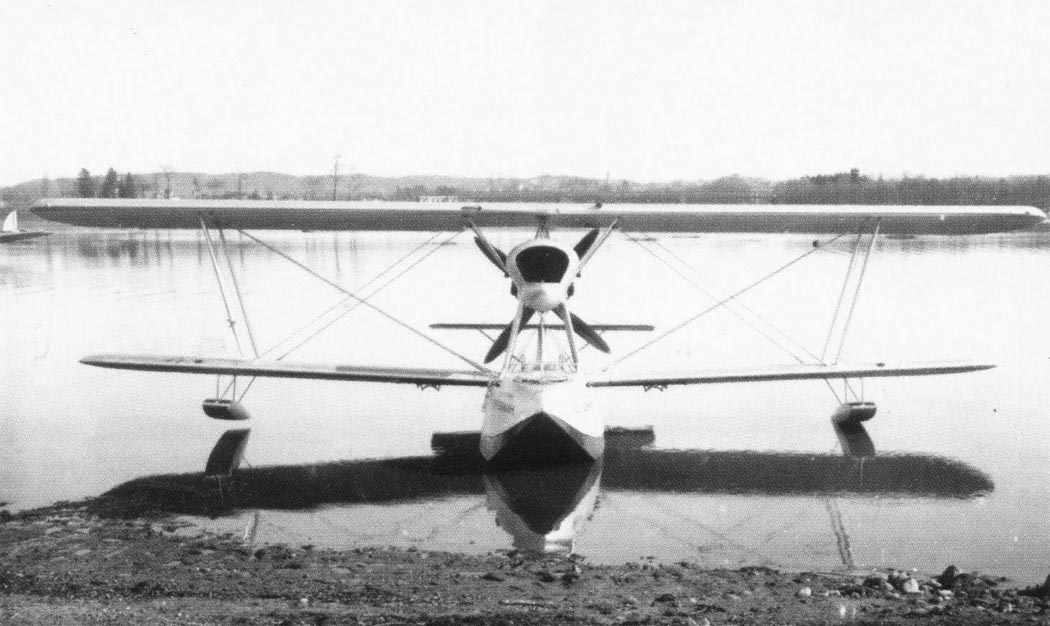

 Опытный образец S.62

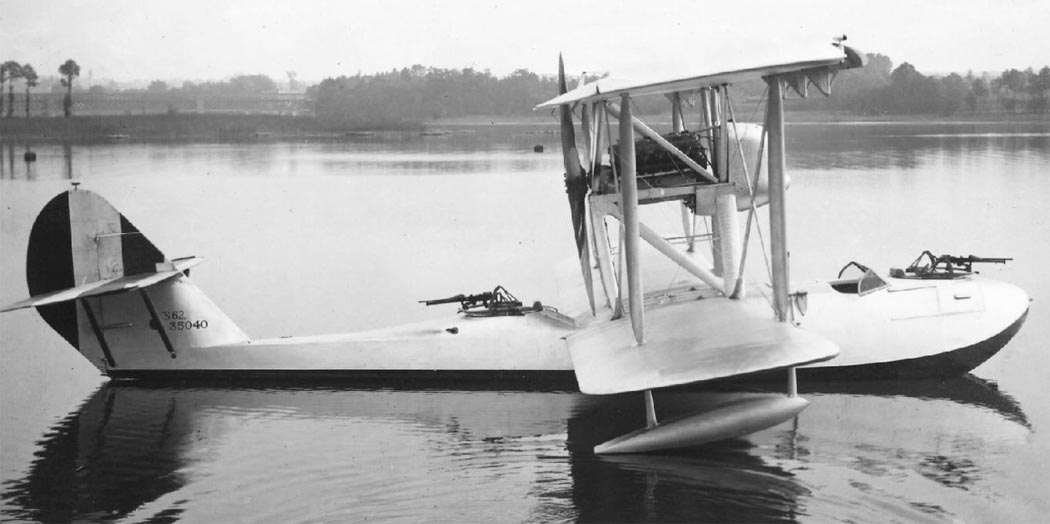

 Серийная лодка S.62

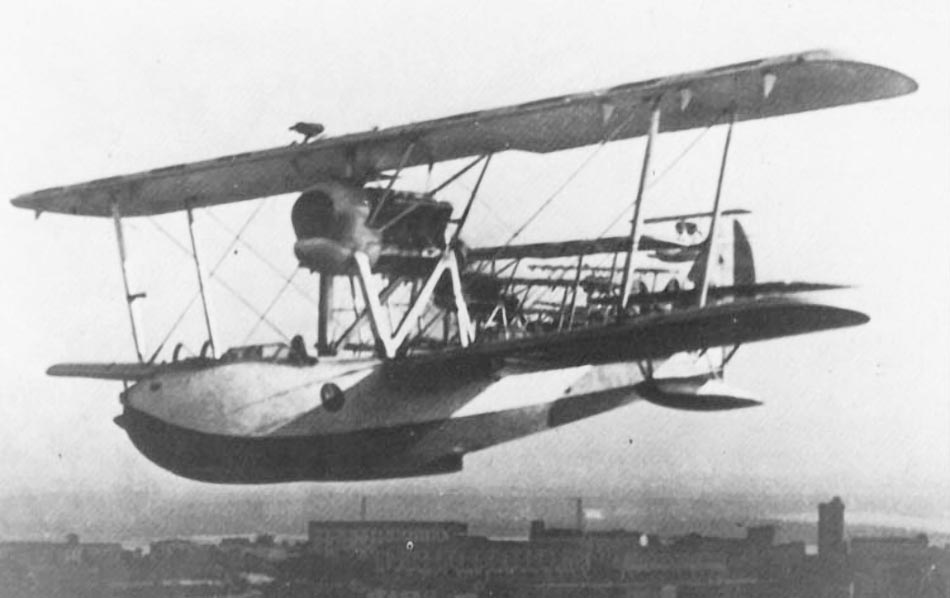

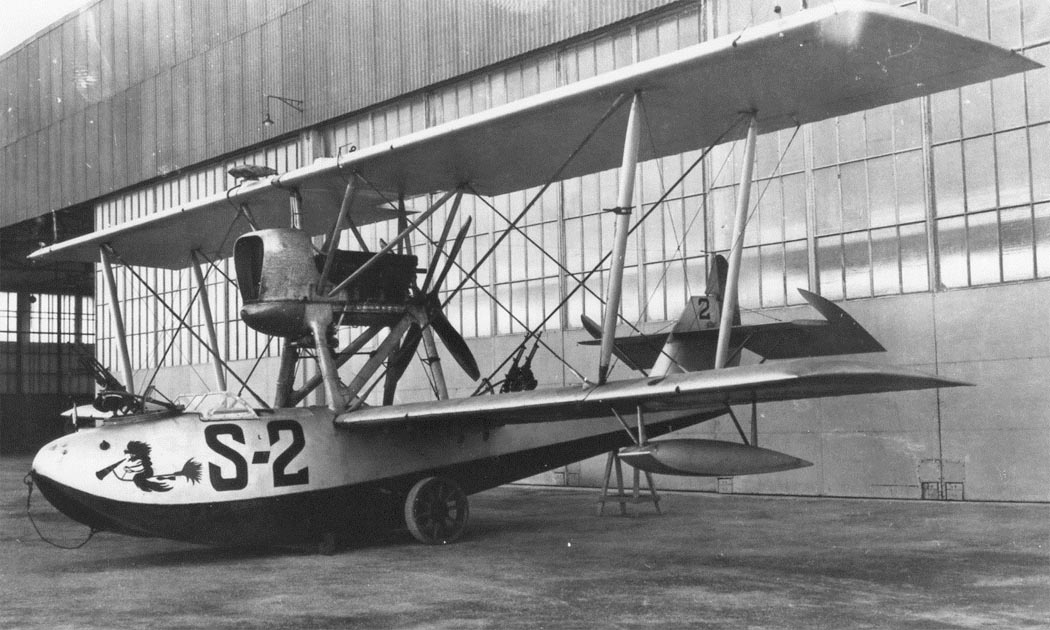

 S.62
 S.62
 S.62 с двигателем Asso 750RI
 S.62

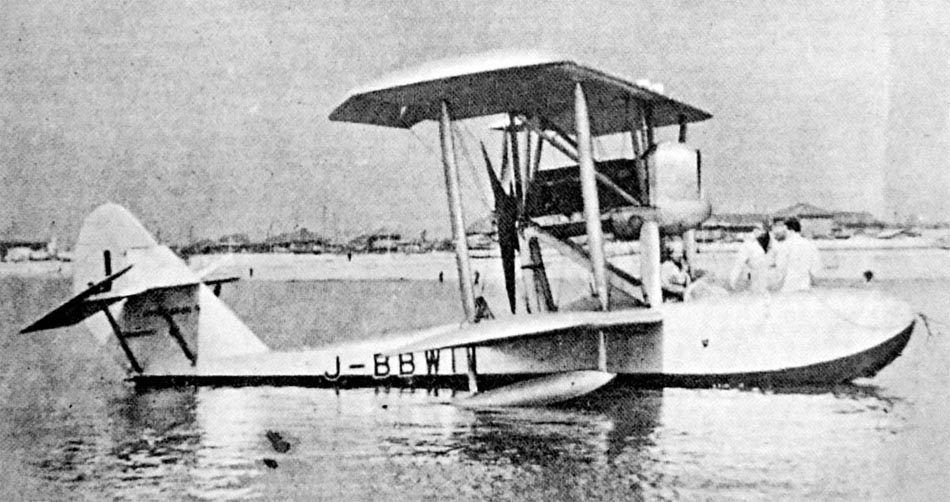

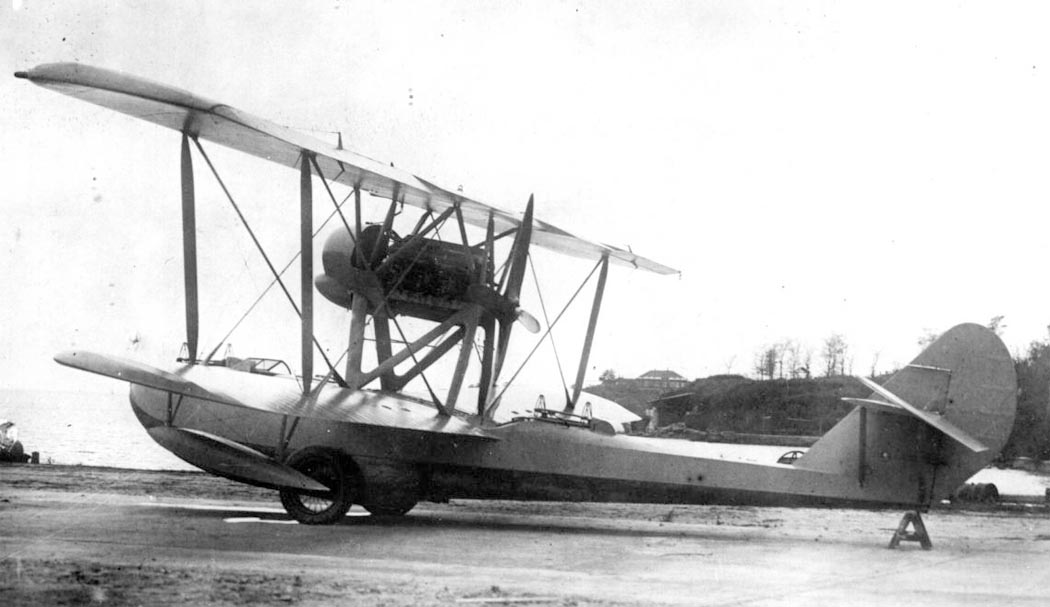

 S.62 купленная для изучения Японией
 Эталонный образец S.62 для производства в Испании

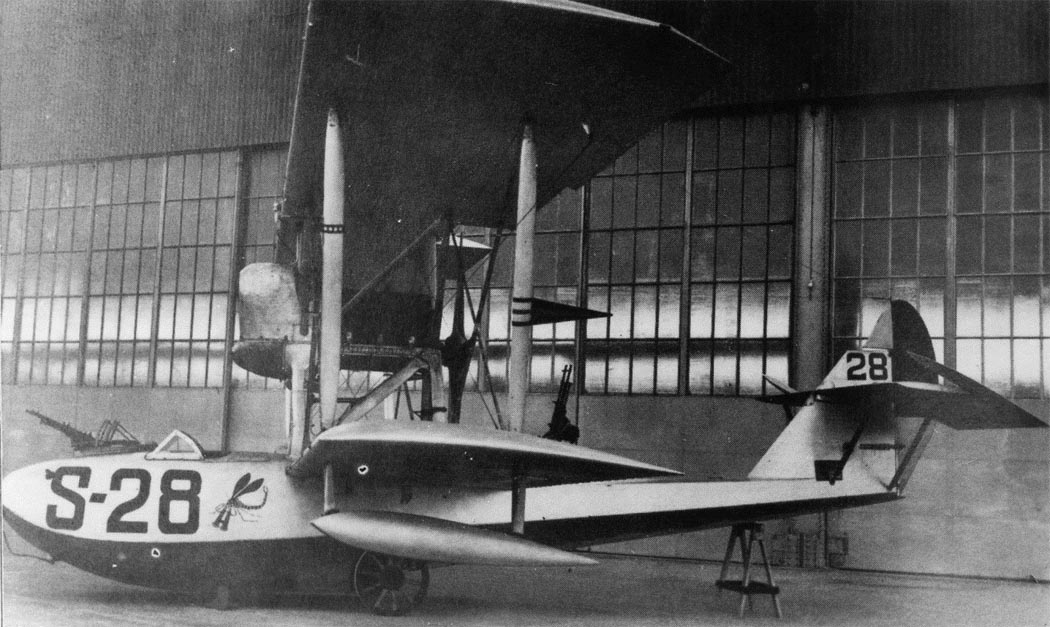

 S.62 испанских ВМС (c) Francisco Andreu

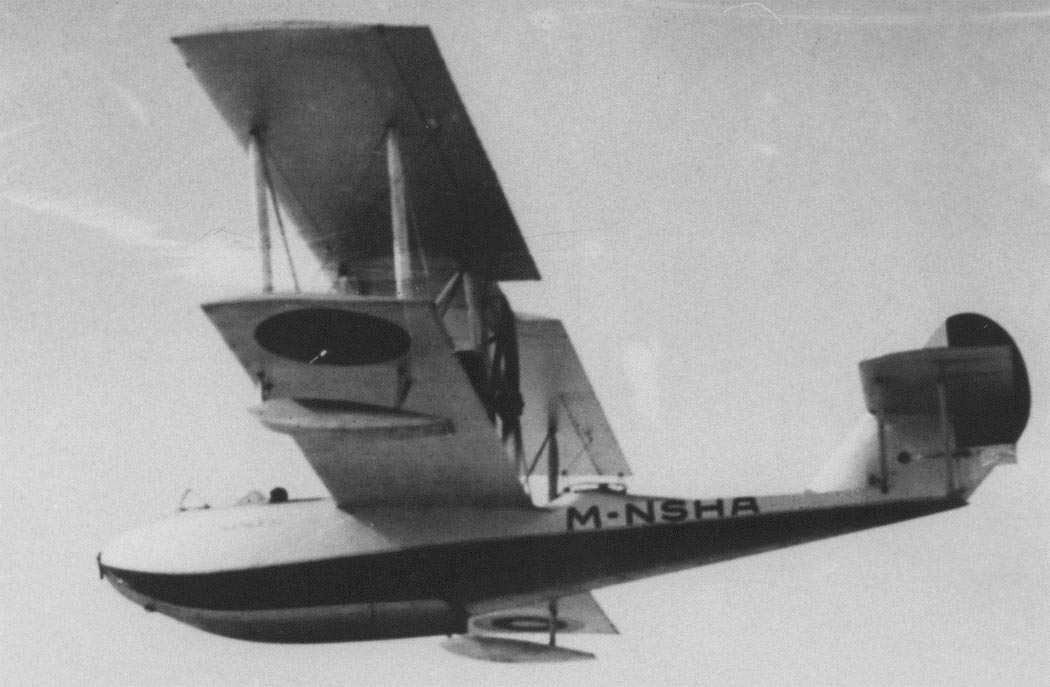

 Испанская S.62 (c) Francisco Andreu
 S.62 испанских ВМС (c) Francisco Andreu

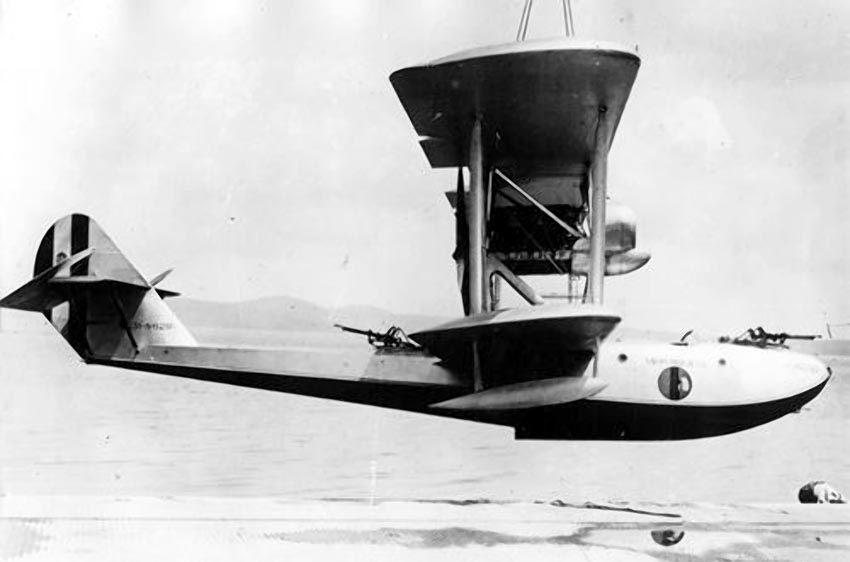

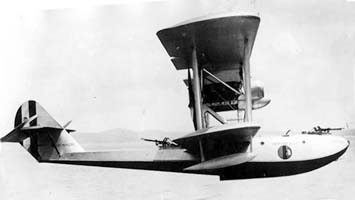

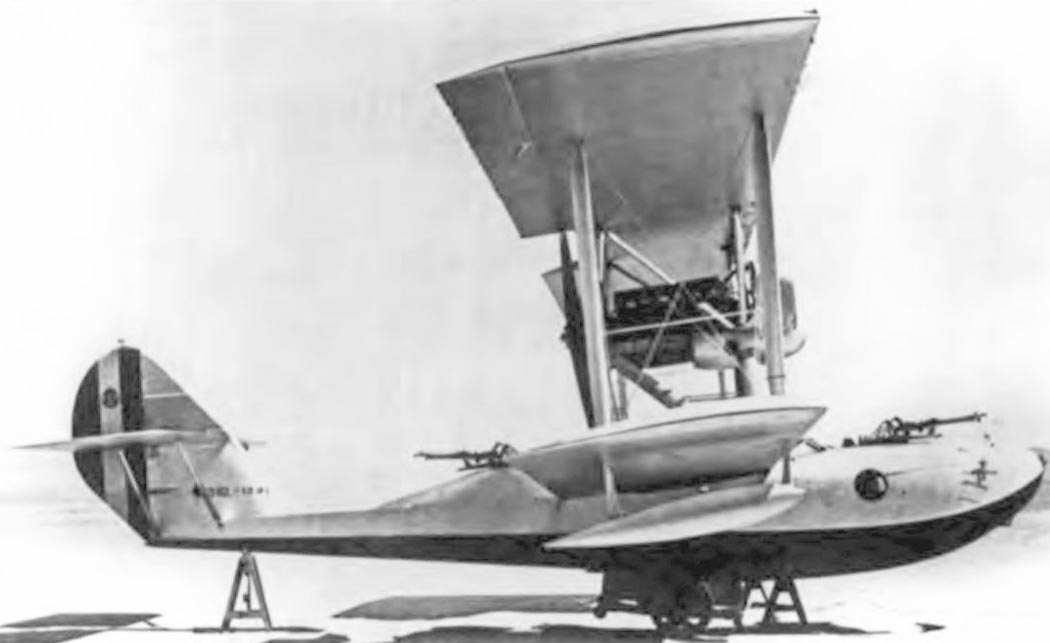

 S.62bis
 S.62bis

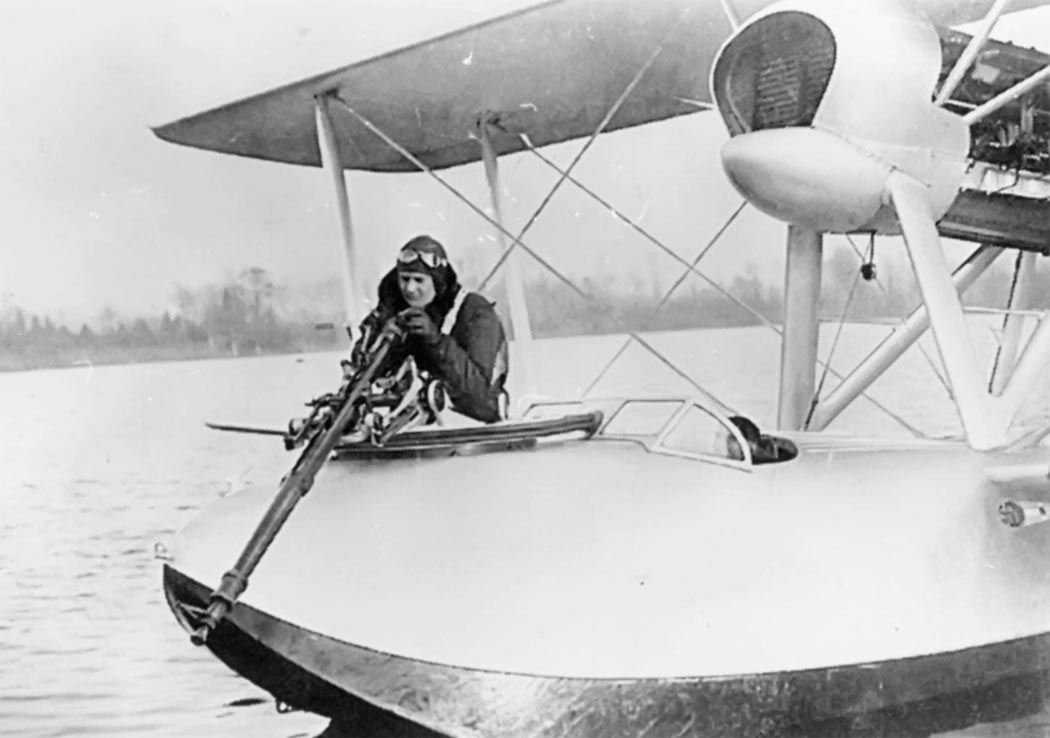

 S.62bis с пушкой "Эрликон" на испытаниях в Италии (магазин орудия снят)

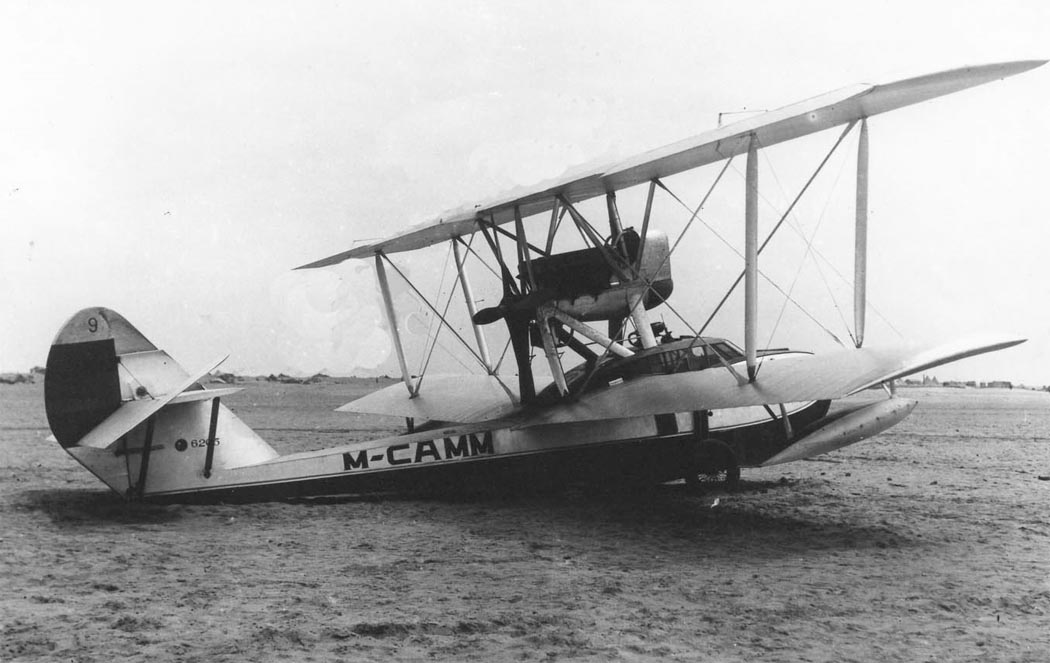

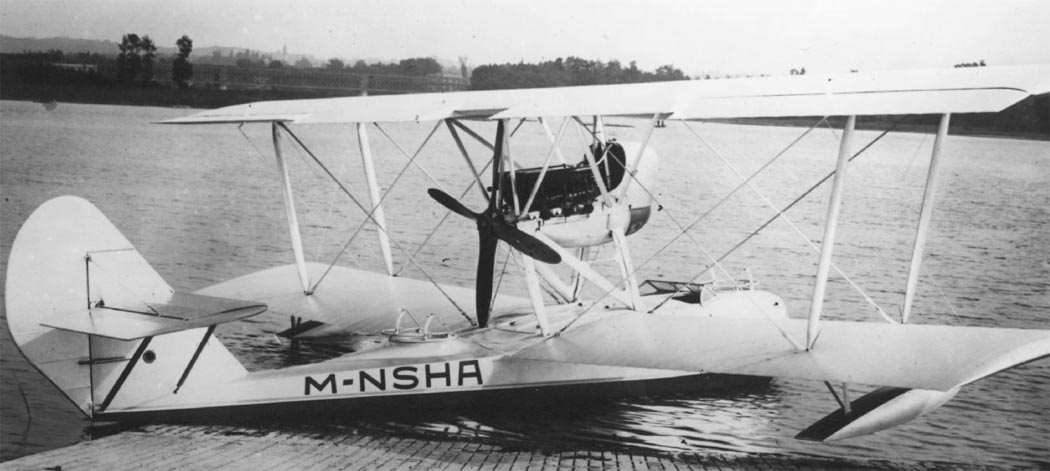

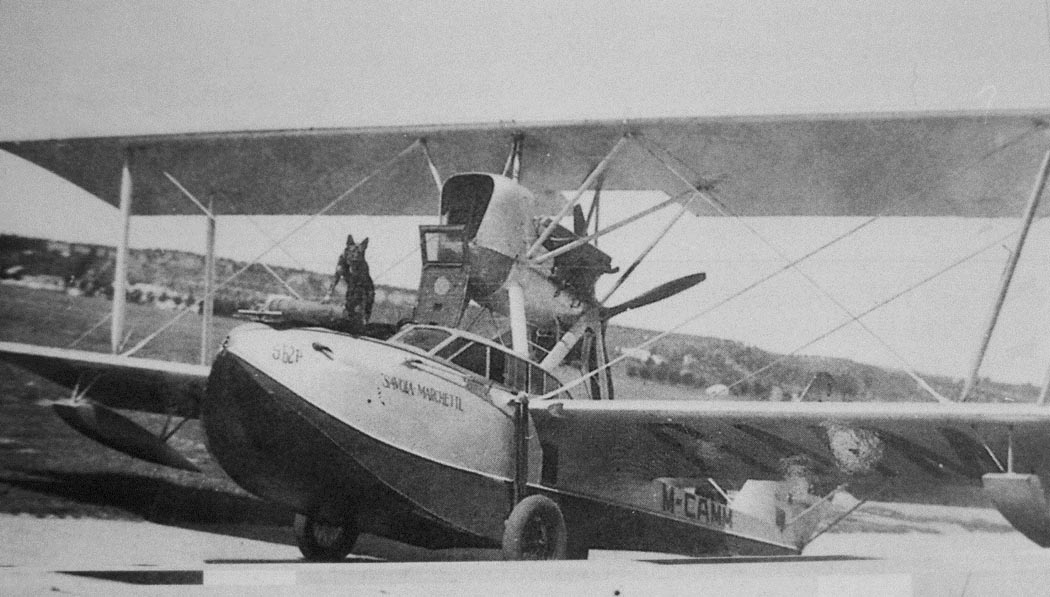

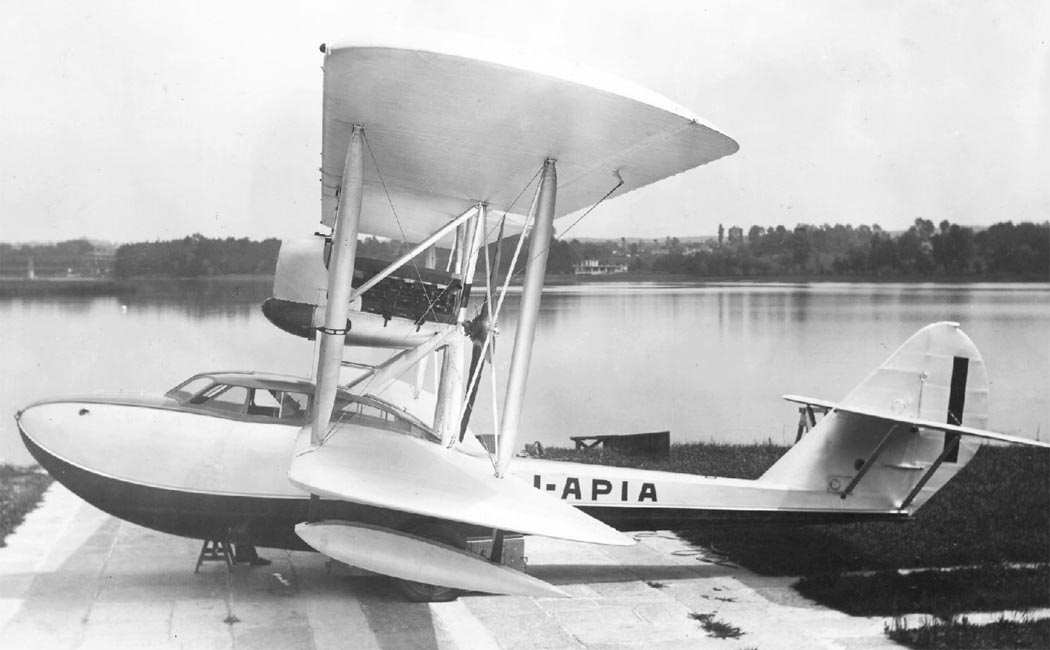

 Пассажирская лодка с закрытой кабиной S.62P
 Пассажирская лодка с закрытой кабиной S.62P
 Испанская S.62P (c) Francisco Andreu
 Испанская S.62P (c) Francisco Andreu

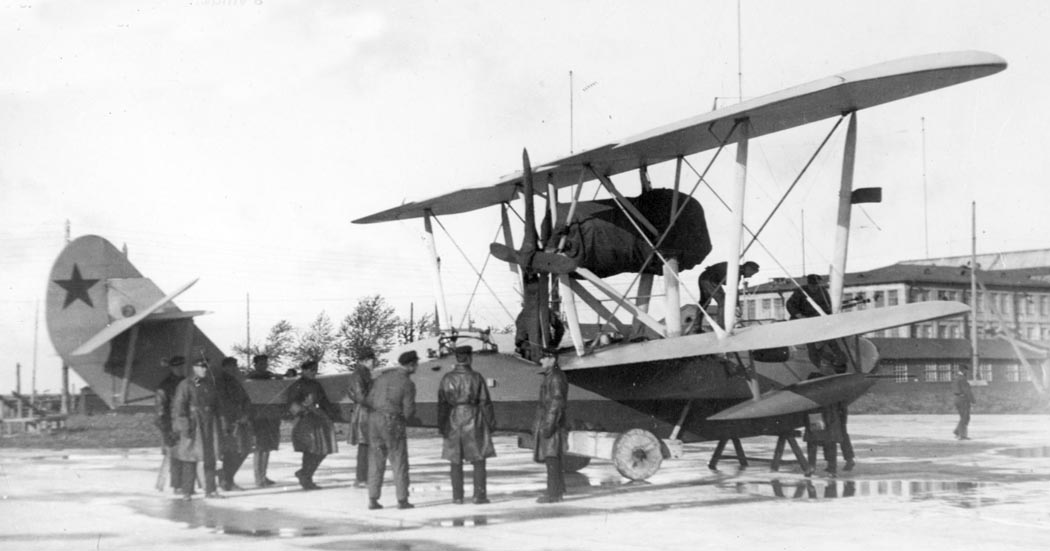

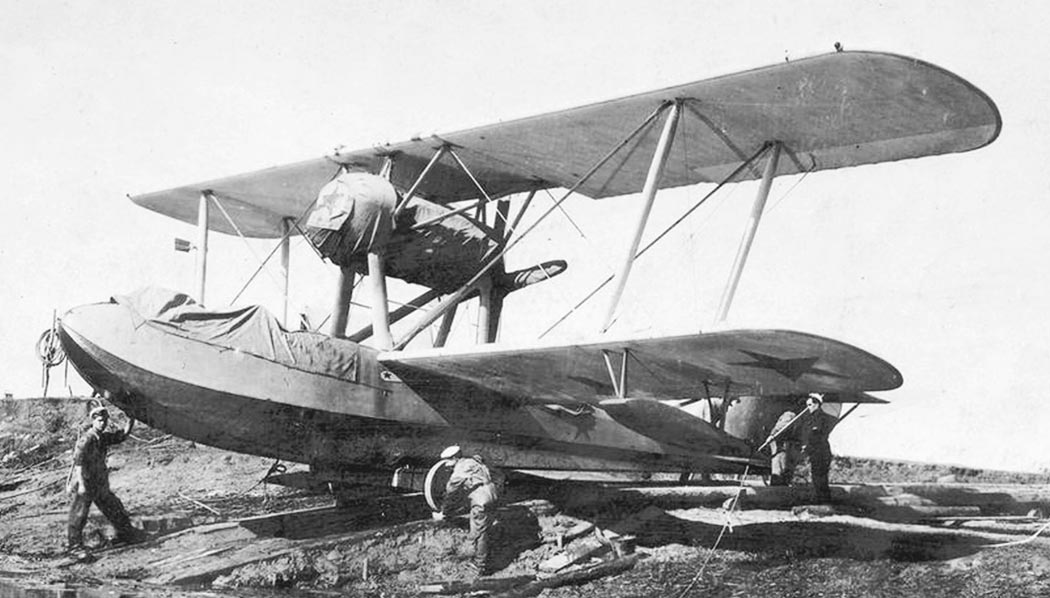

 С-62Б на берегу
 С-62Б Балтийского флота

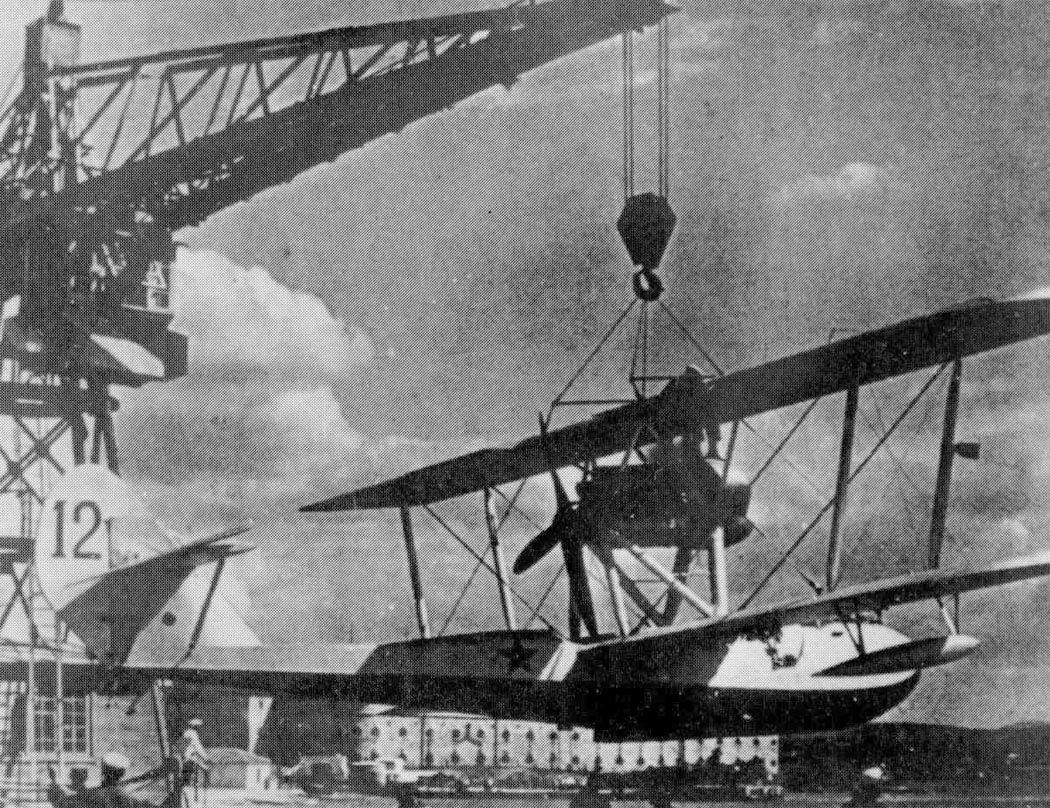

 Спуск на воду С-62Б

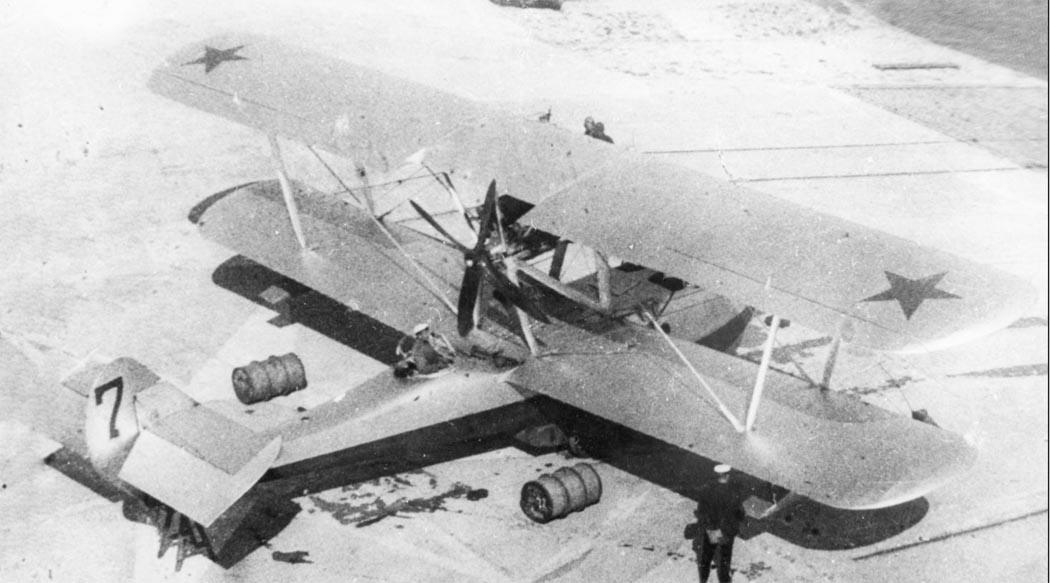

 С-62Б ВВС Балтийского моря

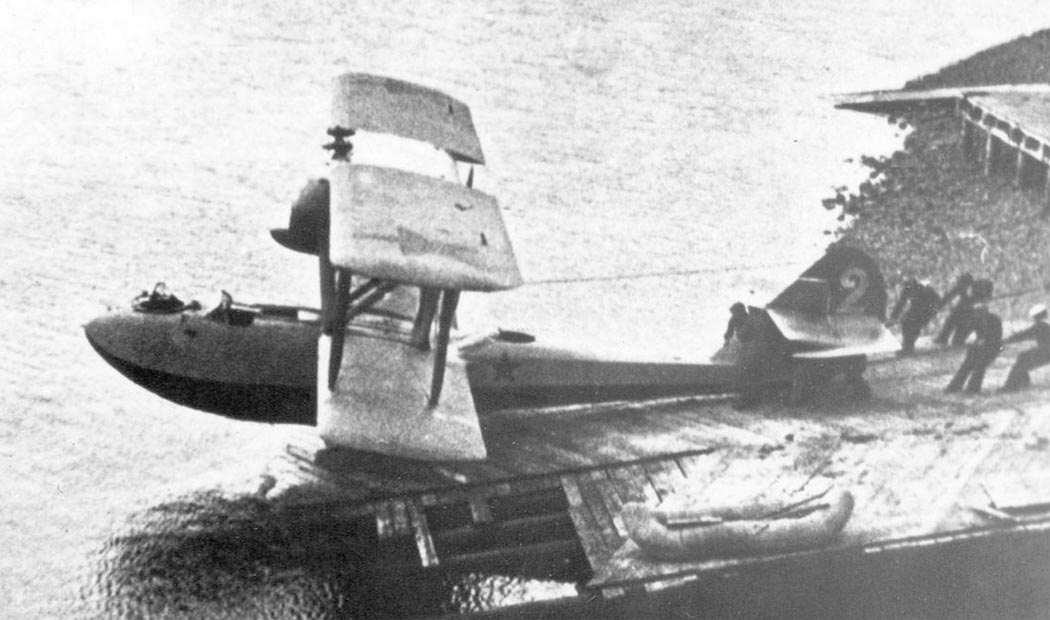

 С-62Б ВВС Черноморского флота на слипе

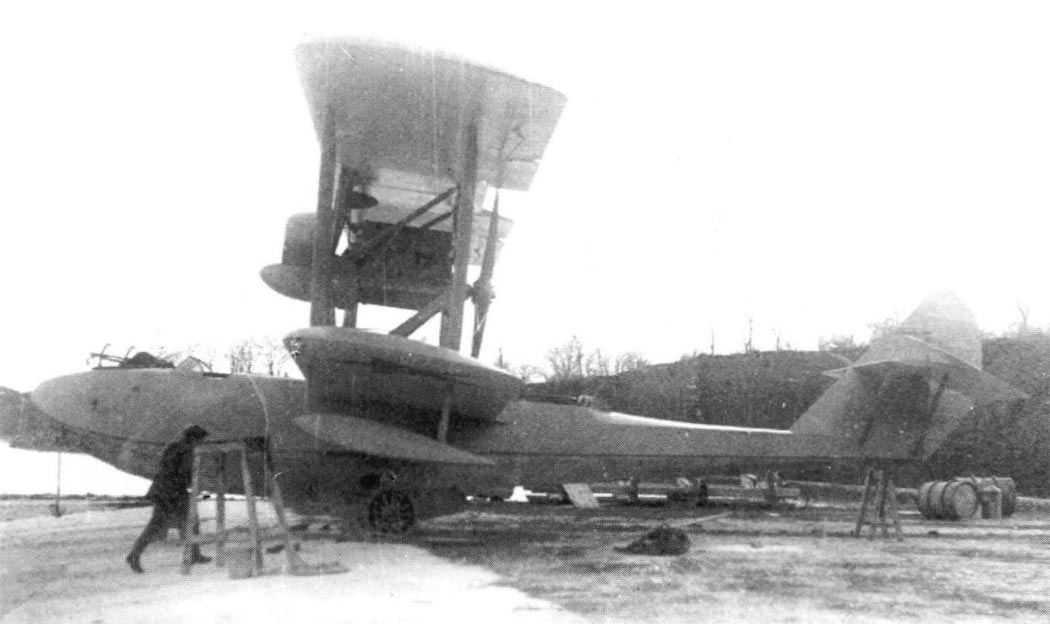

 Головной МБР-4 на выкатной тележке перед спуском на воду

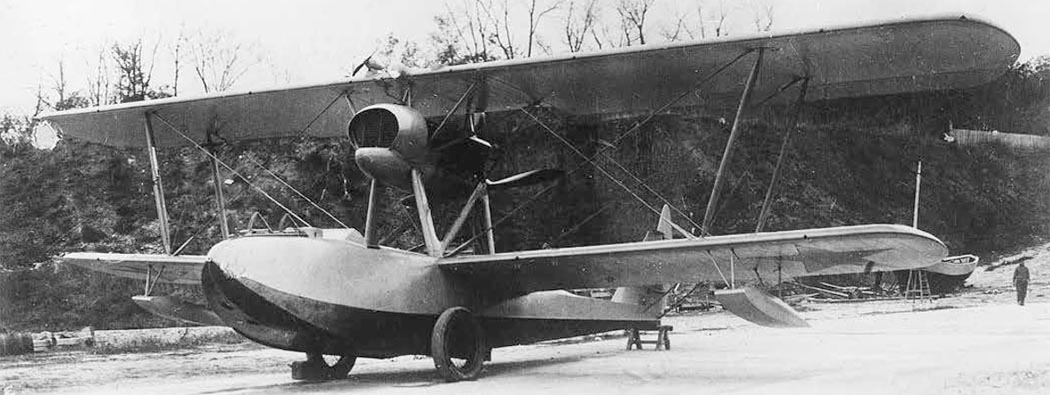

 МБР-4
 МБР-4
 МБР-4
 МБР-4ВУ

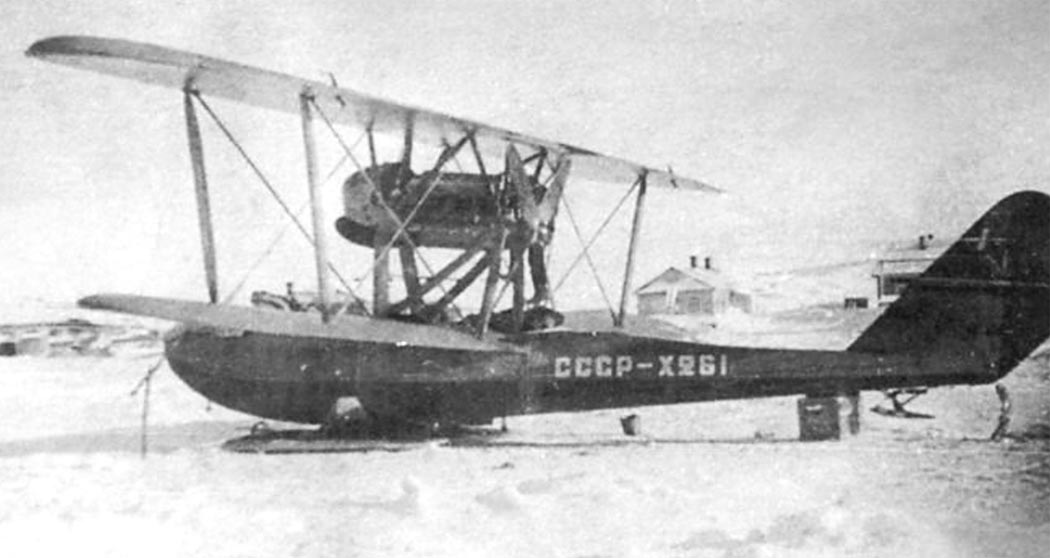

 МБР-4 Наркомата рыбного хозяйства

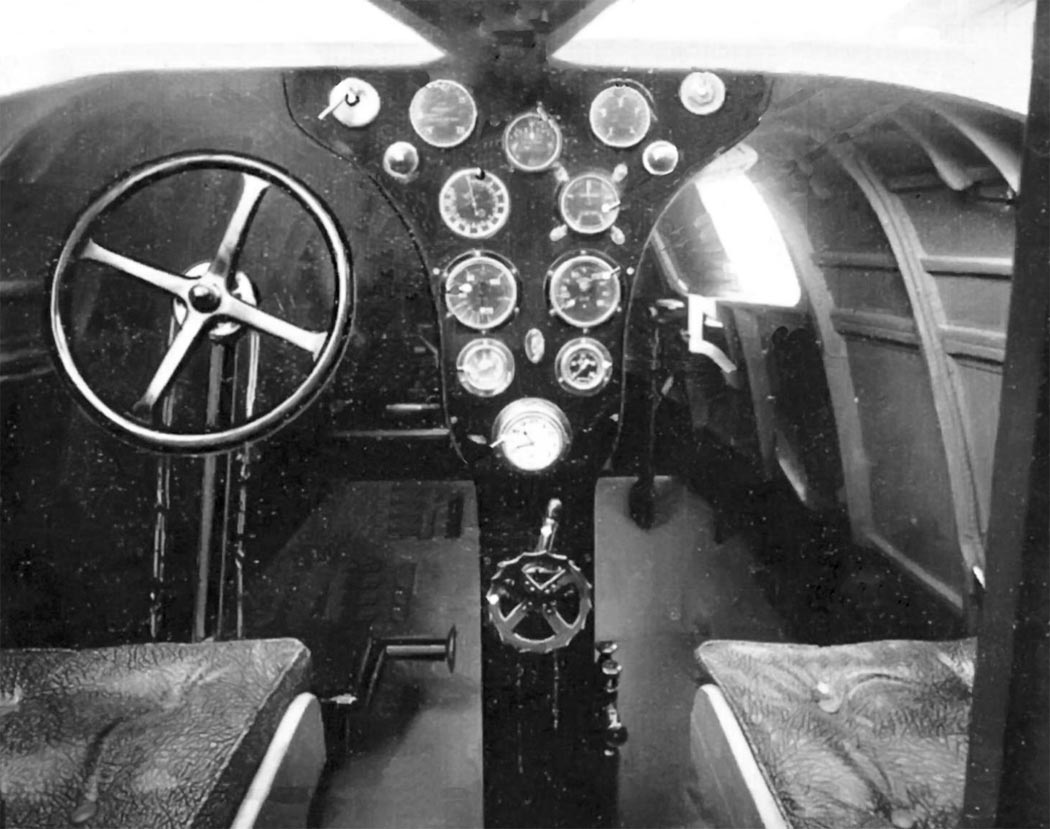

 Кабина S.62

  Схемы:

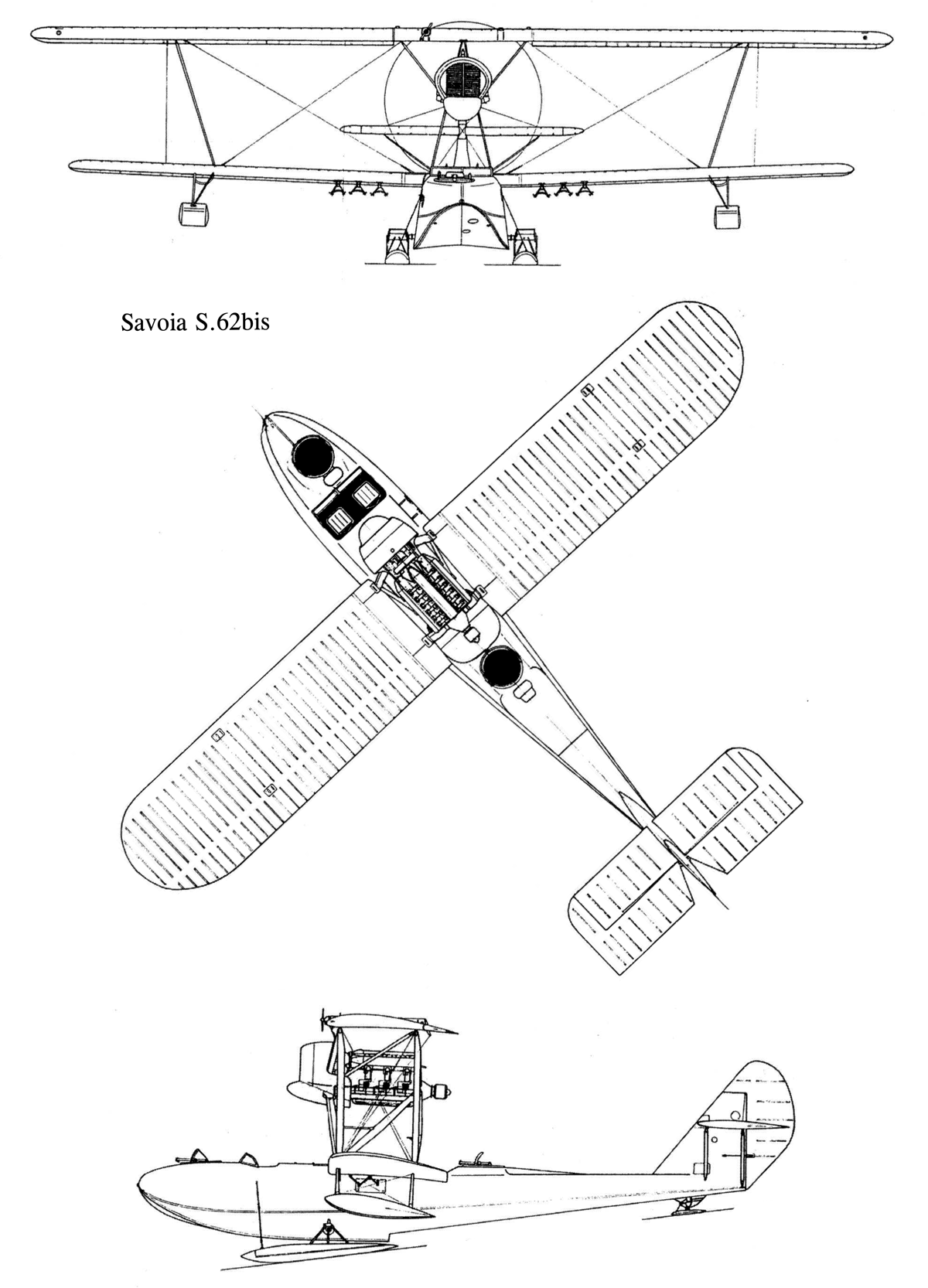

 SM.62bis

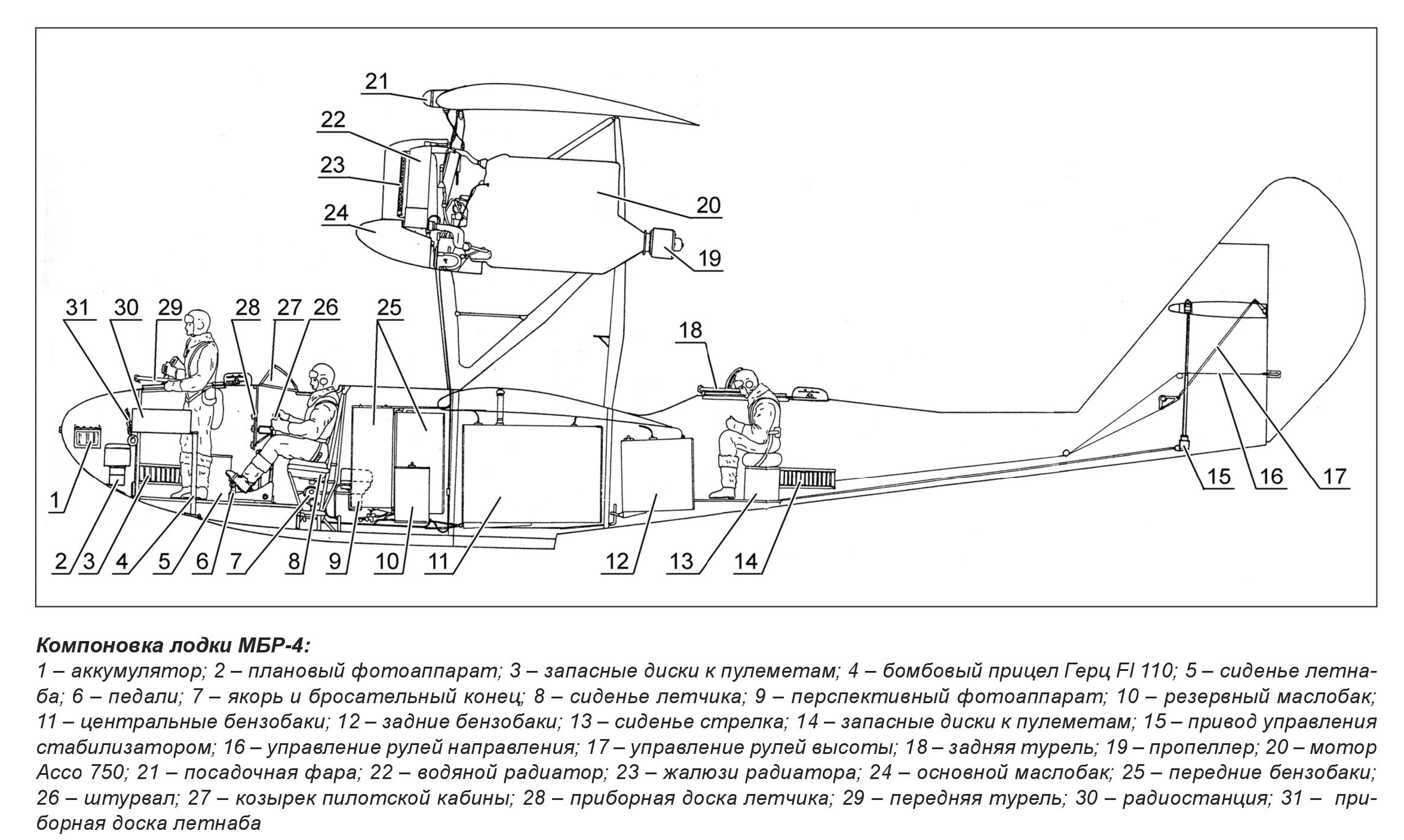

 Компоновочная схема МБР-4

  Варианты окраски:

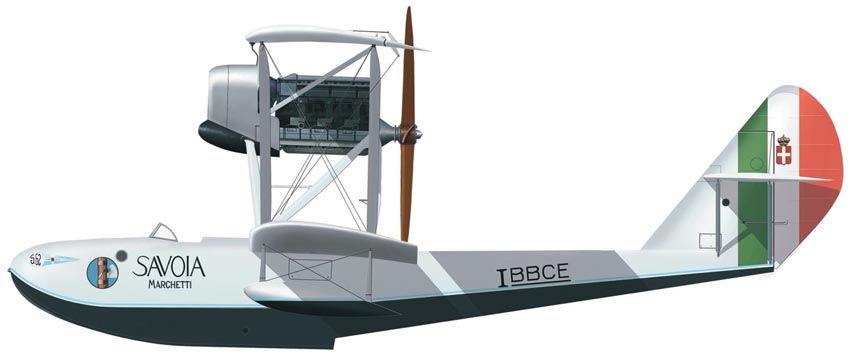

 Опытный образец S.62 (c) В. Золотов

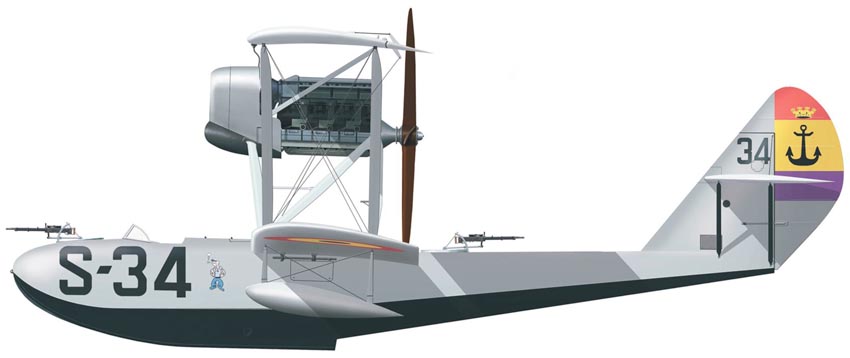

  S.62 испанских ВМС (c) В. Золотов

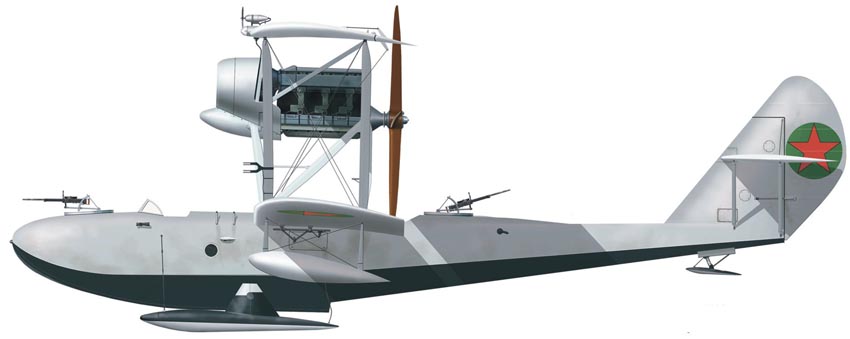

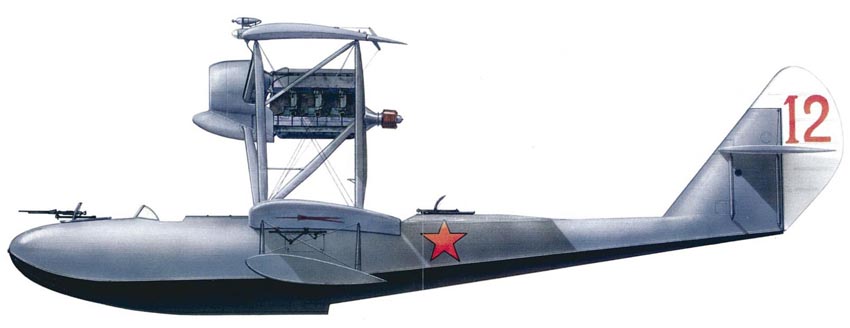

 С-62Б ВВС Черноморского флота
  С-62Б пограничной охраны НКВД (c) В. Золотов

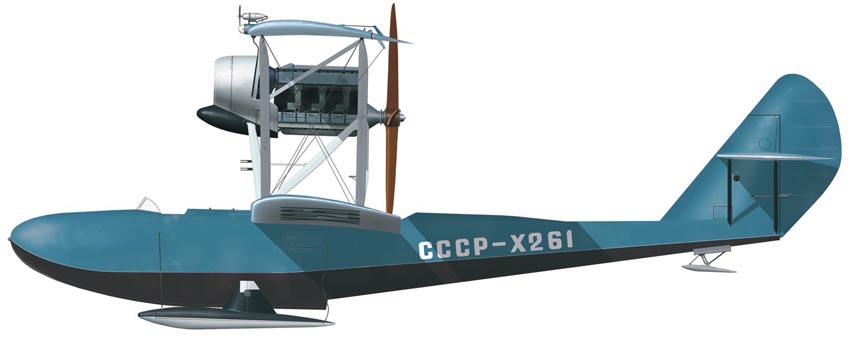

 МБР-4 Наркомата рыбного хозяйства (c) В. Золотов






Список источников:

АвиаКоллекция 2017-04. П.Дьяконова, В. Котельников. Летающие лодки S.62, S.62bis (С-62Б) и МБР-4
Мир Авиации 1998-02. Владимир Котельников. МБР-4 - таганрогская "Савоя"
Моделист-Конструктор. Александр Чечин. Первые гидросамолеты Италии
Крылья Родины. Н.Якуба, Ф.Фельдман. Савойа-Маркетти S-62
Авиару.рф. Многоцелевая летающая лодка S.62 (МБР-4)
Aerei Italiani - Scheda Tecnica. Savoia-Marchetti S.62
Avions 134. Viktor Koulikov. Des avions italies a l'etoile rouge...
Annuario dell'Aeronautica italiana 1934
Aviationcorner.net. Savoia-Marchetti S.62
