главная многоцелевые

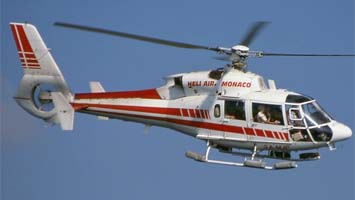

   AS.365 Dauphin II

Разработчик: Aerospatiale
Страна: Франция
Первый полет: 1975
Тип: Многоцелевой вертолет
  ЛТХ     Доп. информация



Конструкторы "Aerospatiale" быстро пришли к выводу, что дальнейший прогресс возможен только в случае использования двухдвигательной силовой установки. Прототип двухдвигательного SA-365C Dauphin-2 (F-WVKE) выполнил первый полет 24 января 1975 года (на нем стояли два двигателя Arriel-1A мощностью по 650 л. е.). А двумя днями позже в воздух впервые поднялся SA-366, имевший уже два турбовальных двигателя Lycoming LTS-101 мощностью по 680 л. с. (вертолет предназначался для американского рынка). Первый гражданский вариант получил обозначение SA-365C, его эксплуатация началась в 1978 году. На SA-365C-1 установили двигатели Arriel-1A1 мощностью 667 л. с. и доработали редуктор, а на SA-365C-2 поставили ТВД Arriel-1A2 мощностью по 670 л. с.

8 февраля 1980 года, серийный вертолет Dauphin-2, оснащенный двумя ГТД "Arriel-1A1", развивающими максимальную мощность 675 л.с. каждый, совершил перелет по маршруту Париж-Лондон -Париж. В этом полете были улучшены рекорды скорости, установленные в январе 1980 года на вертолете S-76 фирмы "Сикорский". Вертолетом управлял летчик Бернар Паскет, на борту вертолета было шесть пассажиров. Расстояние до Лондона было покрыто за 1 ч 3 мин 30 с со средней скоростью 321 км/ч. Обратный полет длился 1 ч 12 мин 9 с при средней скорости 283 км/ч. Полет проходил при неблагоприятных метеорологических условиях - скорость встречного ветра доходила до 28 км/ч.

В 1979 году состоялся первый полет модернизированного SA-365N с двигателями Arriel-1C повышенной мощности. Другие доработки включали убираемое трехопорное шасси, вертикальное оперение увеличенной площади, модернизированные редуктор, обтекатели вала несущего винта и двигателей.

Внешне похожий на первых представителей семейства Dauphin, вертолет AS 365N Dauphin 2 имел новое обозначение - первоначальное "SA" (от "Sud-Aviation") изменили на "AS" (от "Aerospatiale"). Его конструкция подверглась серьезным доработкам и имела 90 новых узлов. Увеличилось использование композитов (Nomex, Kevlar и Rohacell), составлявших до 20% конструкции. Удлиненная кабина на 11 пассажиров теперь была отделена от кабины экипажа, изменили и форму законцовок лопастей несущего винта и носовой части фюзеляжа, применили новые воздухозаборники. Была доработана конструкция топливных баков под полом кабины и установлено трехстоечное убирающееся шасси. Силовая установка - два турбовальных двигателя Turbomeca Arriel 1С мощностью по 529 кВт.

Первый полет прототипа (F-WZJD) состоялся 31 марта 1979 года. Французский сертификат, разрешающий полеты в простых метеоусловиях, был получен 9 апреля, а сертификат на полеты с одним пилотом в сложных метеоусловиях по приборам - 7 августа 1981 года.

Для гражданского рынка в 1986 году был создан AS 365N1 с увеличенным на 10% запасом мощности, обеспеченным двигателями Arriel 1С1 (по 526 кВт), с возросшей взлетной массой и измененной формой хвостовой части, лишившейся нижнего киля. Три года спустя появился AS 365N2 с двумя двигателями Arriel 1С2 (по 551 кВт), новым редуктором и еще большей взлетной массой.

Дальнейшая разработка велась концерном "Eurocopter", созданным 16 января 1992 года из "Aerospatiale" и немецкой МВБ. За AS 365N3, поднявшимся в небо в октябре 1996 года, через год последовал AS 365N4, затем - ЕС 155.

Универсальность превратила Dauphin в один из самых продаваемых в 1980-е годы французских вертолетов. В гражданском секторе рынка они широко применялись как корпоративные, полицейские, спасательные, санитарные и т. д.

Лицензионное производство Dauphin наладили в Китае под обозначением Z-9. На базе AS-365N2/ AS-365N3 разработан многоцелевой сухопутный AS-565 Panther, выполнивший первый полет в виде AS-565M в 1984 году, а также модификация корабельного базирования.

Конструкция.

Вертолет одновинтовой схемы с рулевым винтом типа "фенестрон", двумя ГТД и трехопорным шасси.

Фюзеляж цельнометаллический, типа полумонокок, отличается хорошими аэродинамическими формами. Силовой набор нижней и носовой частей фюзеляжа, основные шпангоуты в зоне установки главного редуктора и в задней части центральной секции фюзеляжа, панели пола в зоне установки главного редуктора и двигателей, а также двери выполнены из алюминиевого сплава. Носовой обтекатель, обтекатели двигателей и киля слоистой конструкции, выполнены из стеклопластика и сотового заполнителя номекс. В носовом обтекателе размещены антенна РЛС, радио- и электрооборудование. Двухместная кабина экипажа имеет металлический каркас с большим остеклением в верхней части. Кабина снабжена откидывающимися на шарнирах боковыми дверьми. На военных вертолетах предполагается бронирование элементов системы управления полетом и системы управления двигателем, бронированные сиденья летчиков, рассчитанные на нагрузку до 15. В грузовой кабине размерами 2.3 х 2.03 х 1.4м и объемом 5м3 размещаются до 10 десантников; доступ в кабину обеспечивается через четыре двери — по две с каждой стороны фюзеляжа; передние — с размерами 1.16 х 1.14 м и задние — 1.16 х 0.87м. Имеется система вентиляции. В санитарном варианте в кабине можно разместить четверо носилок. Предусматривается возможность транспортировки груза массой 1600кг на троссе под фюзеляжем. Хвостовая балка конусообразной формы, с обшивкой из панелей слоистой конструкции и сотовым заполнителем. В концевой части балки установлено стреловидное вертикальное оперение с рулевым винтом типа "фенестрон". Стабилизатор прямоугольной формы в плане с концевыми шайбами, отклоненными относительно осевой линии влево. Окраска вертолета обеспечивает уменьшение радиолокационного и теплового излучения.

Шасси трехопорное, с носовой опорой, убирающееся. Носовая опора со сдвоенными самоориентирующимися колесами и главные опоры убираются назад. В убранном положении главные опоры полностью закрыты створками люков слоистой конструкции из кевлара или номекса. Все опоры снабжены масляно-пневматическими амортизаторами. Размер главных колес шасси 380 х 150мм; носового колеса 150 х 100мм. Давление в пневматиках главных колес 0.7МПа, носового колеса - 4МПа. Ход стойки 0.26м вперед и 0.28м назад. Колея шасси 1.9м, база 3.63м. Имеются дисковые тормоза с гидроуправлением. Для вынужденной посадки на воду при волнении 5 баллов предусмотрены надувные поплавки, с помощью которых вертолет может держаться на плаву.

Несущий винт четырехлопастный, с втулкой типа "старфлекс", с шарнирным креплением лопастей. Лопасти крепятся к втулке, выполненной из стекло- и углепластика, с помощью шаровых эластомерных шарниров слоистой конструкции из стали и резины, которые не требуют регулярного технического обслуживания. Лопасти с хордой 0.385м и профилем СА2 разработаны совместно с ONERA, относительная толщина профиля изменяется от 12% у комля до 7% в концевой части. Лопасть содержит два лонжерона из углеволокна Z-образного сечения. Обшивка носка лопасти выполнена из стекловолокна; вдоль носка лопасти проложена накладка из нержавеющей стали, в качестве заполнителя используется номекс. Законцовки лопастей, выполненные из углеволокна, имеют стреловидность по передней кромке 45°. Каждая лопасть снабжена регулируемым на земле триммером, расположенным у задней кромки лопасти, ближе к концевой секции. Тормоз несущего винта стандартного типа.

Электросистема состоит из двух стартер-генераторов мощностью по 4.5кВт, одной аккумуляторной батареи (24В, 17 или 24 А*ч) и двух преобразователей (250 В-А, 115В, 400 Гц).

Электронное оборудование включает усовершенствованные системы связи, навигационное и поисковое оборудование фирмы "Рокуэлл-Коллинз", в том числе сдвоенные связные УКВ-приемопередатчики диапазонов KB- и УКВ -передатчики с ЧМ. В поисково-спасательном варианте установлена система автоматической передачи на корабль или береговую базу данных о положении вертолета, траектории полета, запасе топлива и метеорологических данных, разрабатывается ИК-система обнаружения целей в передней полусфере для обеспечения спасательных операций в сложных метеорологических условиях, в темное время суток или при большом волнении на море. В боевом варианте используется навигационная система Крузе "Надир" Мк.1 или более сложная система автономной навигации Крузе "Надир" Мк.2, система индикаторов на ЭЛТ с воспроизведением видеосигналов телевизионной камеры в условиях дневного освещения и получением телевизионного отображения. Навигационный вычислитель системы "Надир" Мк.2 производит вычисление навигационных параметров, данных массы и данных для управления расходом топлива. Рассматривается возможность использования РЛС дальнего обнаружения "Шерлок" и поисковой РЛС в носовой части фюзеляжа.

Вооружение в зависимости от назначения вертолета может включать две управляемые ракеты типа Матра "Мистраль" с ИК-системой наведения, две подвесные пушечные установки с пушками CIAT М-621 калибром 20мм (боезапас 180 снарядов), восемь ПТУР "Хот" или "Toy", установки с НАР калибром 70мм. Комплекты вооружения подвешивают на съемных балках. Для управления огнем предусматриваются обычный прицел, стабилизированный прицел SFIM "Вивиан" или прицелы третьего поколения с усилением яркости изображения.

Дополнительное оборудование включает автоматы для запуска ложных целей и средства перерезания проводов.



 ЛТХ:
Модификация   AS-365C-1
Диаметр главного винта, м   11.68
Диаметр хвостового винта, м   1.10
Длина,м   13.29
Высота ,м   3.50
Масса, кг
  пустого   1790
  максимальная взлетная   3400
Внутренние топливо, л   1135
Тип двигателя   2 ГТД Turbomeca Ariel 1A1
Мощность, кВт   2 х 485
Максимальная скорость, км/ч   315
Крейсерская скорость, км/ч   255
Дальность действия, км   465
Скороподъемность, м/мин   420
Практический потолок, м   6000
Статический потолок, м   3350
Экипаж, чел   1-2
Полезная нагрузка:   10 пассажиров или 1700 кг груза в кабине или 1600 кг груза на подвеске


 Доп. информация :


 Фотографии:

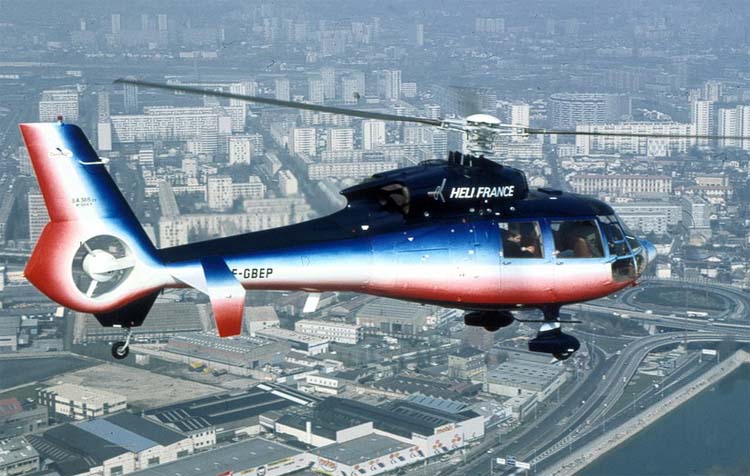

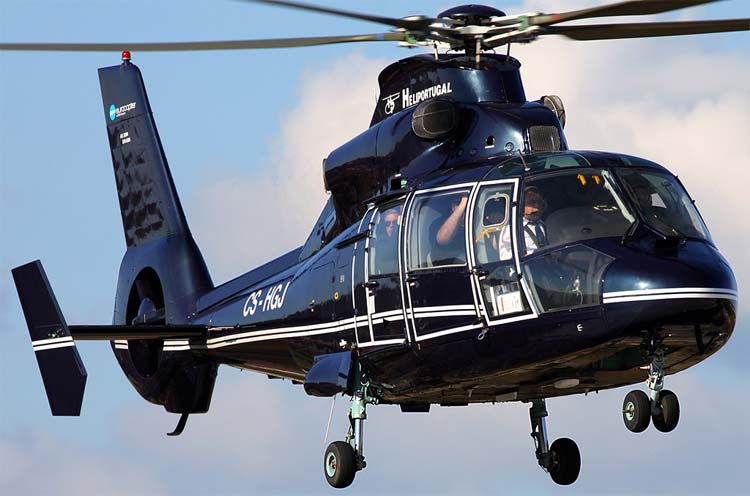

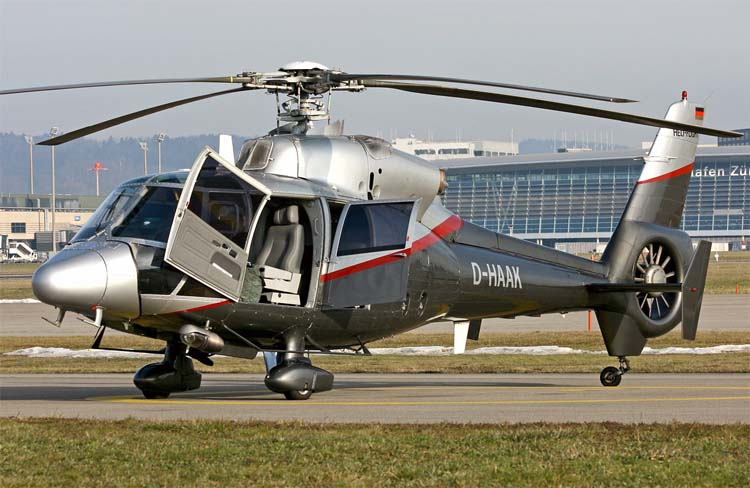

 SA.365C-1 (c) Kelemen Szabolcs

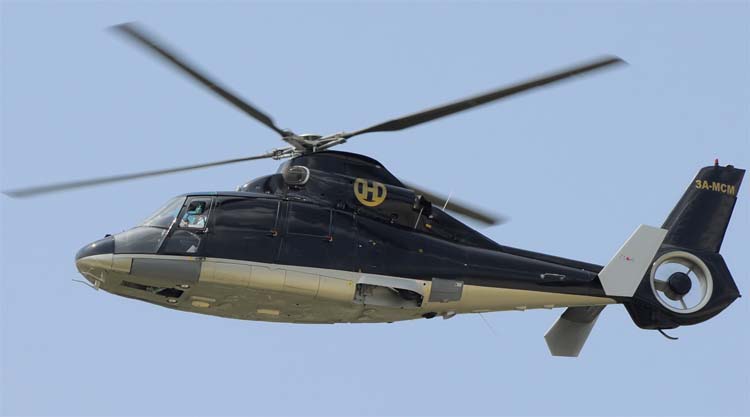

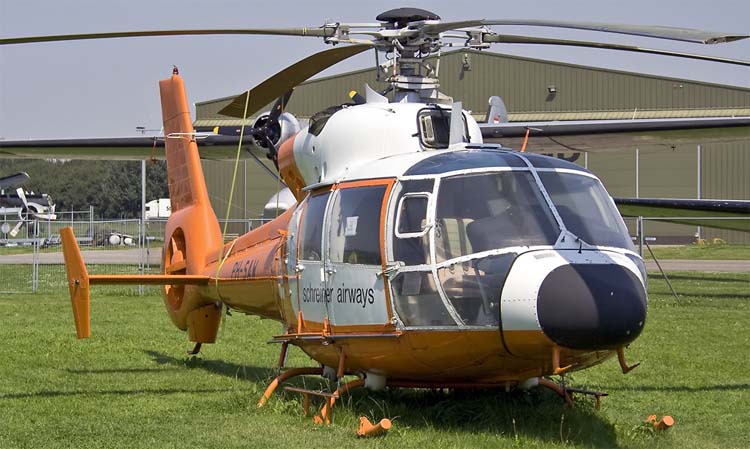

 SA.365C-1 (c) Roberto Gorini

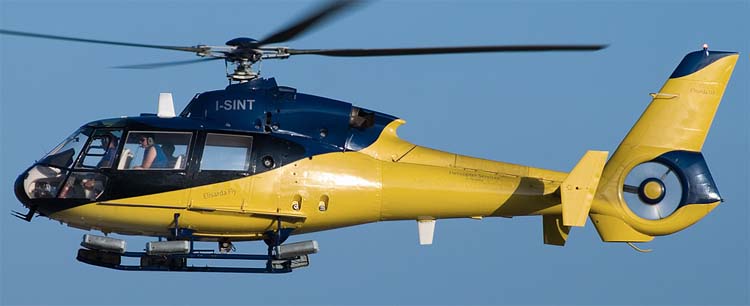

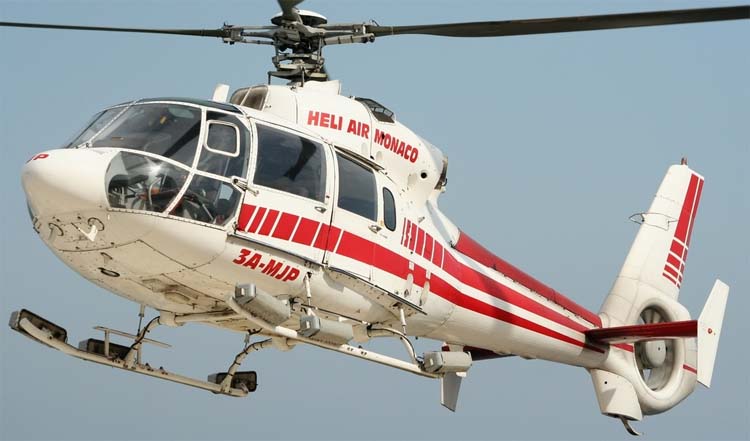

 SA.365C-3   (c) Romain Baheu
 SA.365C-3   (c) Andrea Colombo

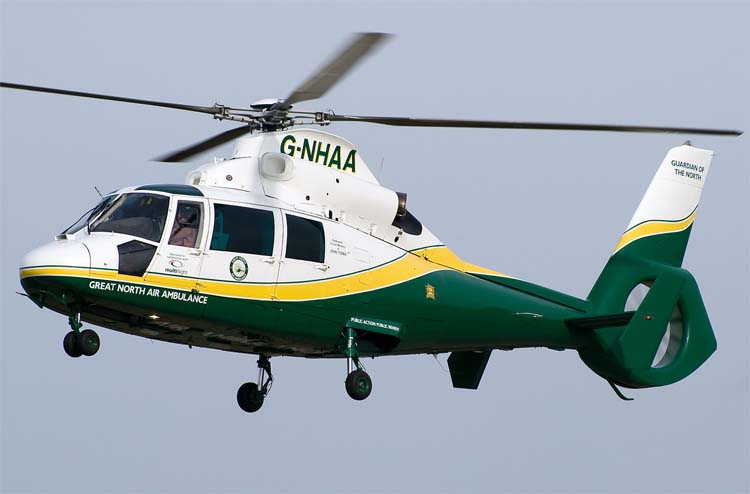

 SA.365N    (c) Joao Toste
 SA.365N    (c) Helico-Fascination
 SA.365N   (c) Jordi Grife
 SA.365N-2   (c) Roger Oldfield

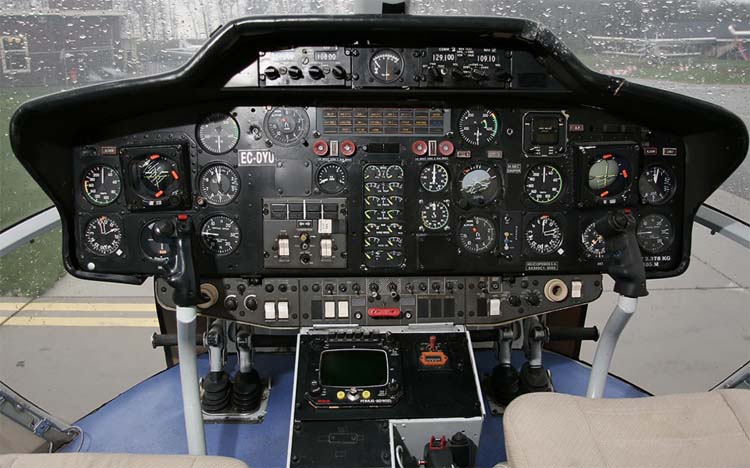

 Кабина пилота SA.365C-1   (c) Willem Honders

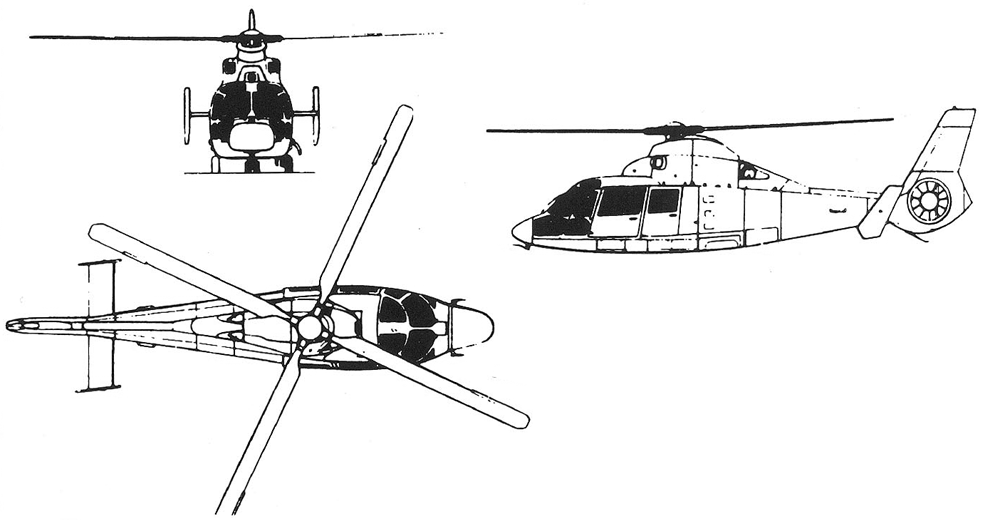

 Схемы:

 SA.365

 Варианты окраски:

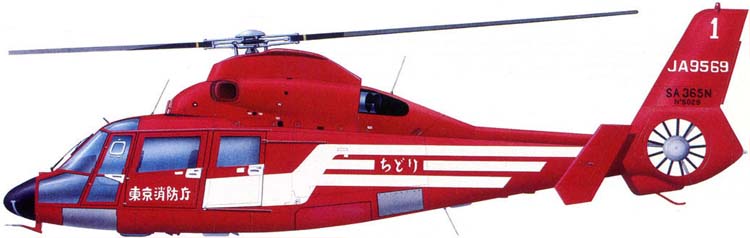

 SA.365N пожарной охраны Токио







Список источников:

de Agostini. Мировая авиация. Надежный Dauphin
Максим Старостин. Все вертолеты Мира. Aerospatiale SA-365 "Dauphin 2"
G.Apostolo. The Illustrated Encyclopedia of Helicopters
Е.И.Ружицкий. Вертолеты
Helico-fascination.com. Une histoire de "Dauphin"
DocAvia. Philippe Boulay. Les helicopters francais
