   Bell 214ST Super Transport

Разработчик: Bell
Страна: США
Первый полет: 1977
Тип: Многоцелевой вертолет
  ЛТХ     Доп. информация



Bell 214ST Super Transport - многоцелевой вертолет, разработанный американской фирмой Bell Helicopter Textron. Вертолет Bell 214ST является развитием вертолета Bell 214А, который начал разрабатываться в военно-транспортном варианте в 1972 году для армии Ирана, заказавшей 283 вертолета, оптимизированных для эксплуатации в условиях гористой местности и высоких температур.

Первый полет опытного вертолета Bell 214ST состоялся в феврале 1977 года. Производство трех предсерийных вертолетов началось в 1978 году, а в 1979 году началось производство первой серийной партии из 107 вертолетов 214ST, поставки которых начались в 1982 году и завершились в 1989 году.

Вертолет 214ST в 1982 году был сертифицирован в США в гражданском транспортном варианте с возможностью использования в качестве многоцелевого. Вертолет прошел также сертификацию по транспортной категории в Канаде, Японии, Англии, США, где используется для обслуживания буровых платформ на море. Дополнительно в военно-транспортном варианте заказаны 45 вертолетов для Ирака, 11 для Перу, 9 для Таиланда и 4 для Венесуэлы.

Вертолет Bell 214SТ продолжает направление развития вертолетов Bell 205, 212 и 214, его можно рассматривать как новый вертолет следующего поколения, который по характеристикам грузоподъемности приближается к многоцелевым и транспортным вертолетам Sikorsky S-70. Рассматривалась возможность использования на вертолете четырехлопастного несущего винта с втулкой "тип 600".

Вертолет Bell 214ST разрабатывается на собственные средства фирмы "Белл", израсходовавшей на его разработку и сертификацию более 100 млн. долларов. Цена серийного вертолета Bell 214ST в 1988 году составила 6.5 млн долларов.

Конструкция. Вертолет выполнен по одновинтовой схеме с рулевым винтом, двумя ГТД и лыжным шасси.

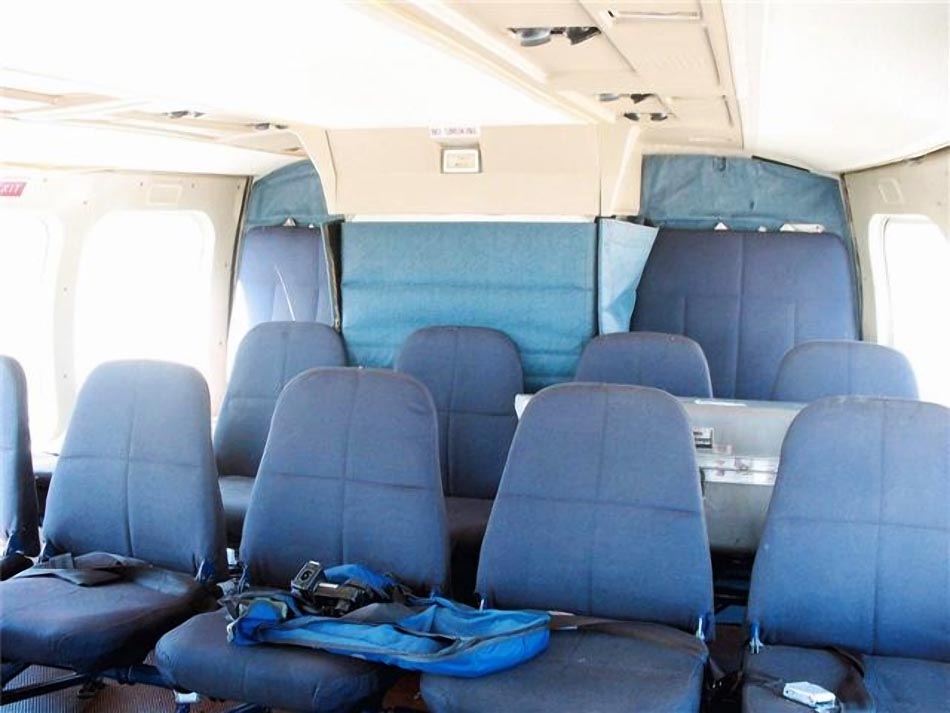

Фюзеляж цельнометаллический типа полумонокок усиленной конструкции; с обеих сторон фюзеляжа расположены большие грузовые двери, сдвигаемые по направляющим, и двери для экипажа. В кабине, имеющей максимальную длину 4.13м, ширину 2.41м и объем 8.95м3, в пассажирском варианте 15 сидений, расположенных в три ряда и дополнительно два сиденья у основания вала несущего винта, в грузовом варианте сиденья убираются. Багажное отделение объемом 1.84м3 находится за грузовой кабиной. Имеется стандартная система обогрева и вентиляции.

Стабилизатор цельноповоротный, управляемый, прямоугольной формы в плане, размах 2.85м, площадь 2.22м2. Концевая балка выполненная в виде киля, имеет высоту 1.5м и площадь 1.65м2.

Несущий винт двухлопастный, с лопастями прямоугольной формы в плане, усовершенствованной конструкции с применением КМ; лонжерон и стрингер вдоль задней кромки лопасти изготовлены из стекловолокна с однонаправленным расположением волокон, обшивка изготовлены из стекловолокна с направлением волокон под углом +45°, отсеки между лонжероном и стрингером вдоль задней кромки имеют сотовую конструкцию с материалом "номекс" в качестве заполнителя. Носок лопасти закрыт защитной лентой из титана, законцовка лопасти - из нержавеющей стали, съемная, хорда лопасти 0.84м. Втулка с общим горизонтальным шарниром имеет эластомерные подшипники. На вертолете применяется разработанная фирмой "Белл" система "Нода-Матик" подвески пилона несущего винта, обеспечивающая снижение уровня вибраций и включающая эластомерные амортизаторы, не требующие смазки в течение 1500ч работы. Тормоз несущего винта стандартный.

Рулевой винт диаметром 2.95м, двухлопастный, лопасти взаимозаменяемые. Лонжерон имеет форму носка лопасти, изготовлен из нержавеющей стали, средняя часть лопасти из алюминиевого сплава с заполнителем сотовой конструкции, стрингер вдоль задней кромки лопасти из стекловолокна. Хорда лопасти 0.36м.

Шасси неубирающееся лыжное. Колея шасси 2.64м. Возможен вариант со стандартным трехопорным шасси с колеей 2.83м.

Силовая установка. Два спаренных двигателя General Electric СТ7-2А со свободной турбиной помещены в обтекателе за валом несущего винта. Взлетная мощность двигателя 1210кВт. В случае отказа одного двигателя второй способен обеспечить работу в чрезвычайном режиме, развивая мощность 1270кВт. Размеры двигателя: длина 1.168м, диаметр 0.635м. Двигатели снабжены противообледенительной системой.

Топливная система включает семь протектированных взаимосвязанных баков емкостью 1674л. Предусмотрена установка двух дополнительных баков емкостью 2 х 329л в задней части кабины и вспомогательного бака емкостью 95л под пассажирским сиденьем.

Трансмиссия состоит из главного редуктора, промежуточного редуктора, комбинированного редуктора, редуктора рулевого винта, соединительных валов. Трансмиссия привода несущего винта рассчитана на передачу максимальной мощности 1730кВт, 1420кВт на максимальном продолжительном режиме и 1270 кВт при работе одного двигателя. Редукторы комбинированный, промежуточный и рулевого винта могут работать без смазки в течение часа.

Система управления несущим и рулевым винтами гидравлическая, бустерная, дублированная. Имеется система повышения устойчивости по тангажу, крену, рысканию. Гидравлическая система обеспечивает функционирование системы управления и привода тормозов; имеется система охлаждения масла в трансмиссии и комбинированном редукторе. Давление в гидросистеме 21.3мПа обеспечивается двумя насосами с приводом от главного редуктора. Расход рабочей жидкости в гидросистеме 25.4л/мин и 19л/мин (в гидросистеме общего назначения).

Электрическая система дублированная, включает два генератора с приводом от главного редуктора.

На вертолете установлены системы повышения устойчивости и управляемости (SCAS), регулировки положения и высоты вертолета (AARS), автоматическая (с использованием ЭВМ) электродистанционная система управления стабилизатором.

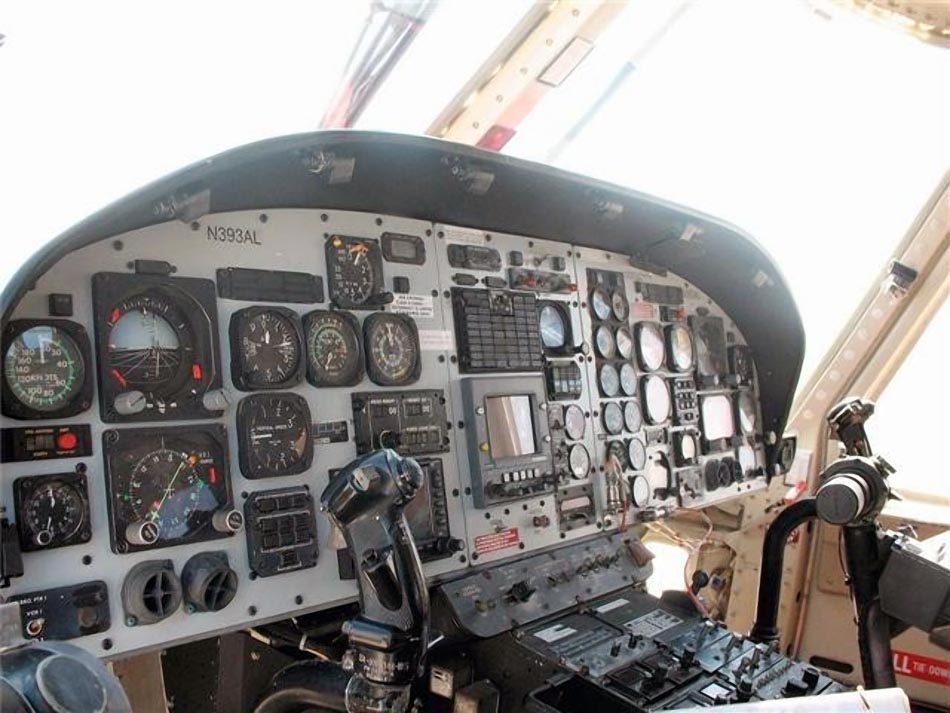

Электронное оборудование включает стандартную систему навигации и связи с двойным резервированием, радионавигационную аппаратуру, радиокомпас, радиоответчик, дальномерное оборудование, вычислитель воздушных сигналов. Предусмотрена установка РЛС, низкочастотной навигационной системы. По требованию заказчика устанавливается противообледенительная система, аварийное поплавковое шасси, узлы подвески для внешних грузов, лебедка, два надувных спасательных плота на 10-12 человек.



 ЛТХ:
Модификация   Bell 214SТ
Диаметр главного винта, м   15.85
Диаметр хвостового винта, м   2.95
Длина,м   18.95
Высота ,м   4.84
Масса, кг
  пустого   4284
  максимальная взлетная   7938
Внутренние топливо, л   1647 + опционально 659
Тип двигателя   2 ГТД General Electric CT7-2A
Мощность, кВт   2 х 1212
Крейсерская скорость, км/ч   259
Практическая дальность, км   1020
Боевой радиус действия, км   858
Скороподъемность, м/мин   543
Практический потолок, м   1950
Статический потолок, м   1460
Экипаж, чел   1 - 2
Полезная нагрузка:   18 пассажиров или 3493 кг груза


 Доп. информация :

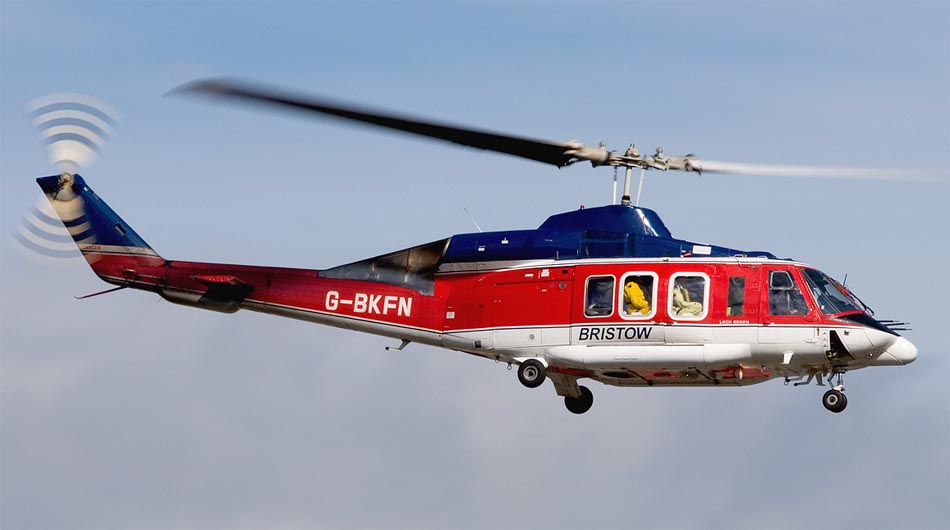

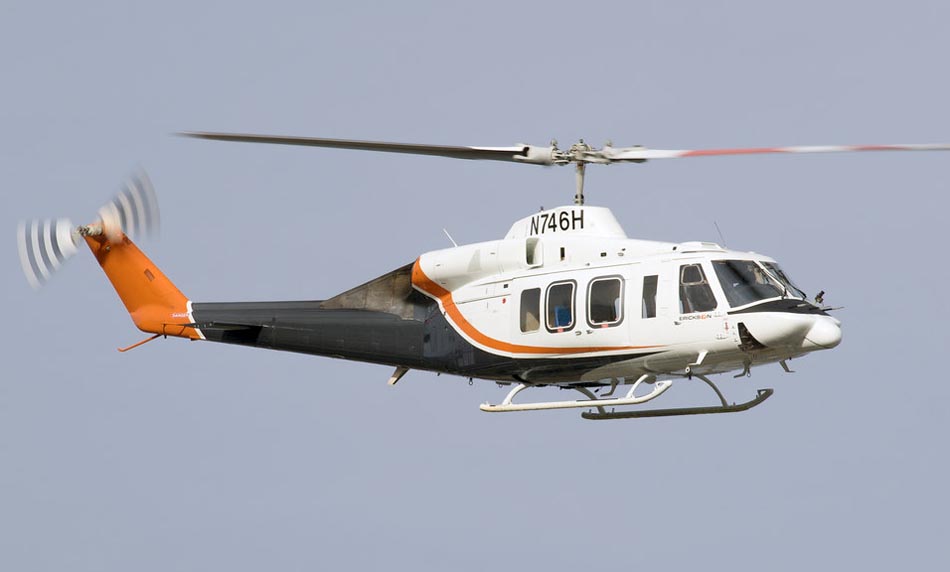

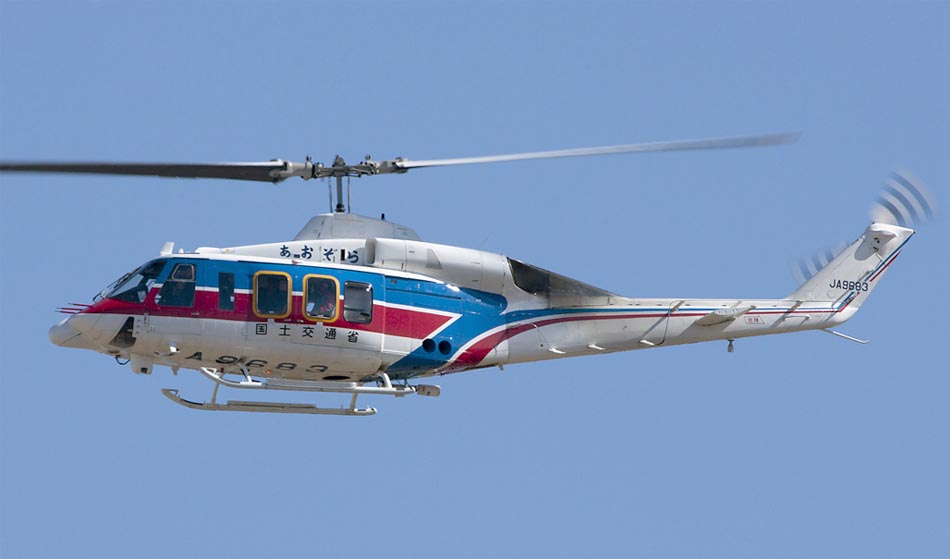

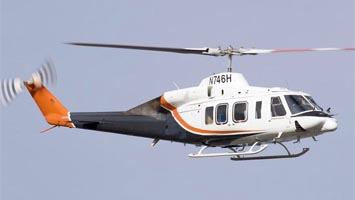

  Фотографии:







  Схемы:

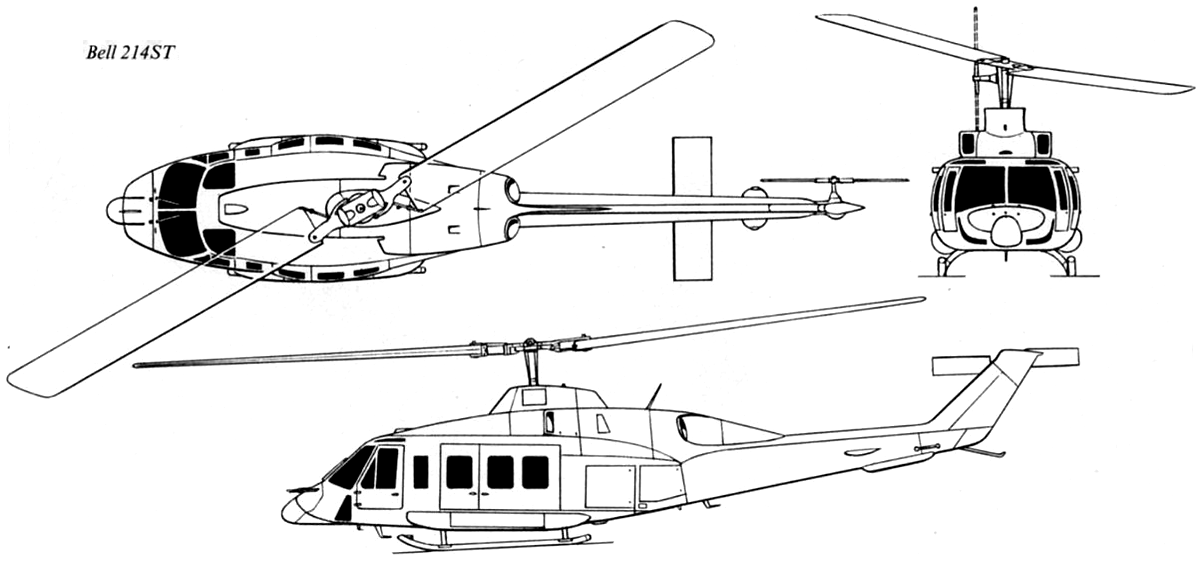

 Bell 214ST

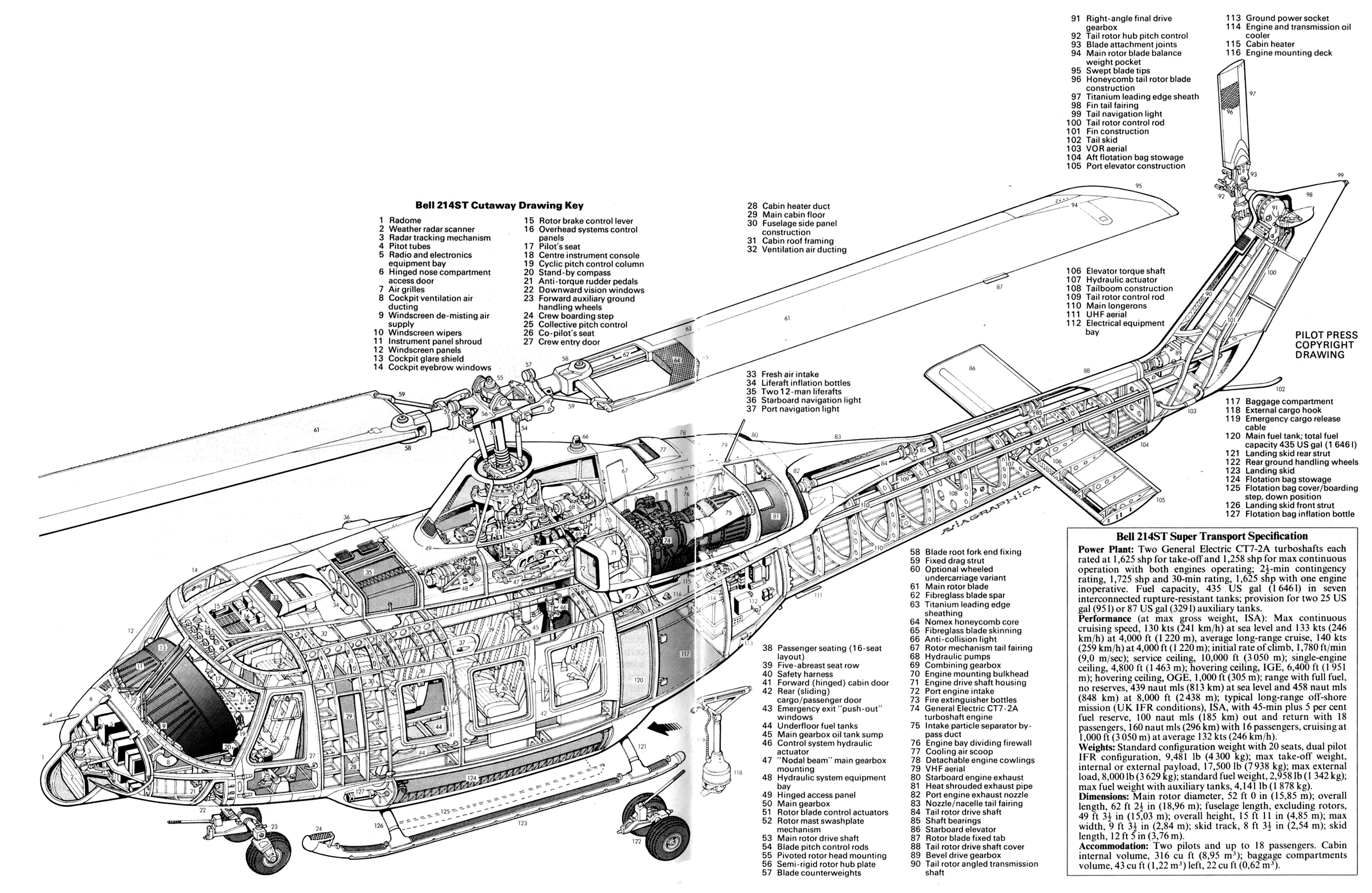

 Компоновочная схема

  Варианты окраски:

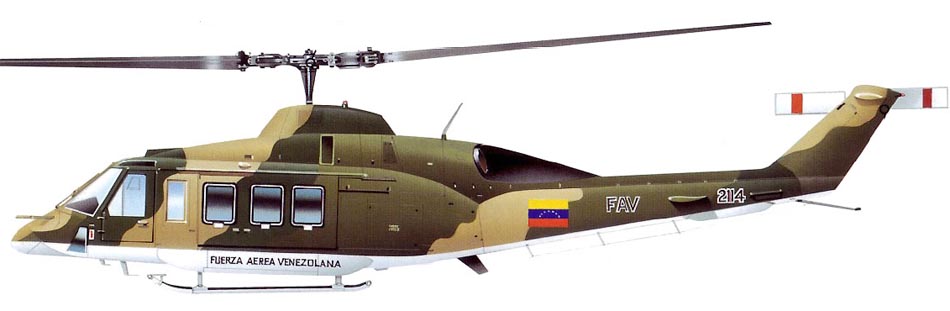

 Bell 214ST ВВС Венесуэлы







Список источников:

Максим Старостин. Все вертолеты Мира. Bell Model 214ST
Е.И.Ружицкий. Вертолеты
P.Allen. The Helicopter
Flug Revue Online. Datafiles. Bell 214ST Super Transport

Air International 1982-10. A Big Lifter from Bell
