   EH-60 Quick Fix II

Разработчик: Tracor, Sikorsky
Страна: США
Первый полет: 1981
Тип: Вертолет радиотехнической разведки и РЭБ
  ЛТХ     Доп. информация



Вертолет EH-60A Quick Fix II является дивизионным средством постановки помех войсковой радиосвязи противника с воздуха, он используется также для обнаружения и пеленгования радиостанций противника.

Вертолет создан фирмой Tracor Aerospace по программе SEMA на базе армейского вертолета UH-60 Black Hawk. Первый полет опытного образца состоялся в сентябре 1981 года, оборудование первого серийного вертолета было завершено в конце 1985 года. По программе SEMA предусмотрена поставка армии США 80 вертолетов ЕН-60А.

На вертолете установлен бортовой комплекс радиоэлектронной борьбы "Quick Fix", который включает в себя две самостоятельные станции: радиоперехвата и пеленгования AN/ALQ-151 и радиоэлектронного подавления AN/TLQ-27 (последняя является бортовым вариантом наземной мобильной станции помех AN/TLQ-17A). "Quick Fix" работает в диапазоне 2-76 МГц и излучает помехи мощностью 40-150Вт (в зависимости от частоты), что является достаточным для подавления с воздуха радиосетей, абоненты которых находятся друг от друга на расстоянии не менее 1-3км. Общая масса электронного оборудования комплекса составляет 816кг. Все оборудование комплекса размещено в грузовой кабине вертолета, а его антенны смонтированы на хвостовой балке и под фюзеляжем вертолета. Для обслуживания аппаратуры радиоэлектронной борьбы в состав экипажа вертолета введены два оператора: один производит радиоразведку и засечку координат целей, а другой управляет постановкой помех.

Комплекс взаимодействует с наземной системой радиоразведки AN/TSQ-114A "Trailblazer", которая включает в себя три автоматических дистанционно управляемых пеленгатора и две станции радиоперехвата и управления синхронным пеленгованием, производимым со скоростью шесть целей в минуту. Все элементы системы размещены в контейнерах и имеют антенны, пневматически выдвигаемые телескопической мачтой на высоту 15м. Автоматизация работы системы достигнута за счет использования в пеленгаторах и станциях перехвата ЭВМ AN/UYK-19.Кроме вертолета ЕН-60А, комплекс радиоэлектронной борьбы "Quick Fix" установлен также на вертолете ЕН-1Н. Этот вариант комплекса носит обозначение "Quick Fix -1В". Вертолеты с комплексами "Quick Fix" организационно входят в состав батальонов РЭБ и разведки дивизий армии США.

Американскими инструкциями предусматривается, что в ходе боя эти вертолеты будут барражировать в нескольких километрах от линии фронта на высотах, обеспечивающих беспрепятственный обзор позиций войск противника на глубину до 30км. При этом основные помехи планируется создавать тактической радиосвязи противника преимущественно в звене "батальон-полк", т.е. в боевых единицах, действия которых, по мнению американских экспертов, в наибольшей степени сковываются при потере управления.

Так же была построена версия YEH-60B - вертолёт UH-60A, модифицированный для системы обнаружения и захвата цели до входа в зону ПВО противника с вращающимся датчиком, помещённым в обтекатель на тросе (на вооружении с 1981 года). Один прототип, переоборудованный из UH-60A и получивший РЛС SOTAS (обнаружение целей вне зоны ПВО противника). Удлиняющиеся основные опоры шасси и вращающийся антенный блок под фюзеляжем. Производство начато не было, средства перенаправили на программу J-STARS.

Самым совершенным стал EH-60L - усовершенствованный вариант с оборудованием Advanced Quick Fix. Первоначально намечалось переоборудовать 32 вертолета из EH-60A, но в итоге - только 12 машин.




 ЛТХ:
Модификация   EH-60A
Диаметр главного винта, м   16.38
Диаметр хвостового винта, м   3.35
Длина,м   15.26
Высота ,м   5.13
Масса, кг
  пустого   5200
  нормальная взлетная   8210
  максимальная взлетная   9980
Тип двигателя   2 ГТД General Electric T700-GE-701A
Мощность, кВт   2 х 1285
Максимальная скорость, км/ч   286
Крейсерская скорость, км/ч   237
Практическая дальность, км   600
Скороподъемность, м/мин   120
Практический потолок, м   5790
Статический потолок, м   3170
Экипаж, чел   4-5


 Доп. информация :


 Фотографии:

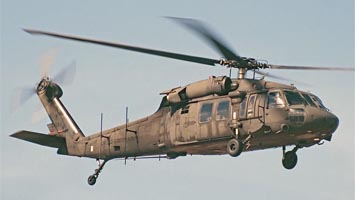

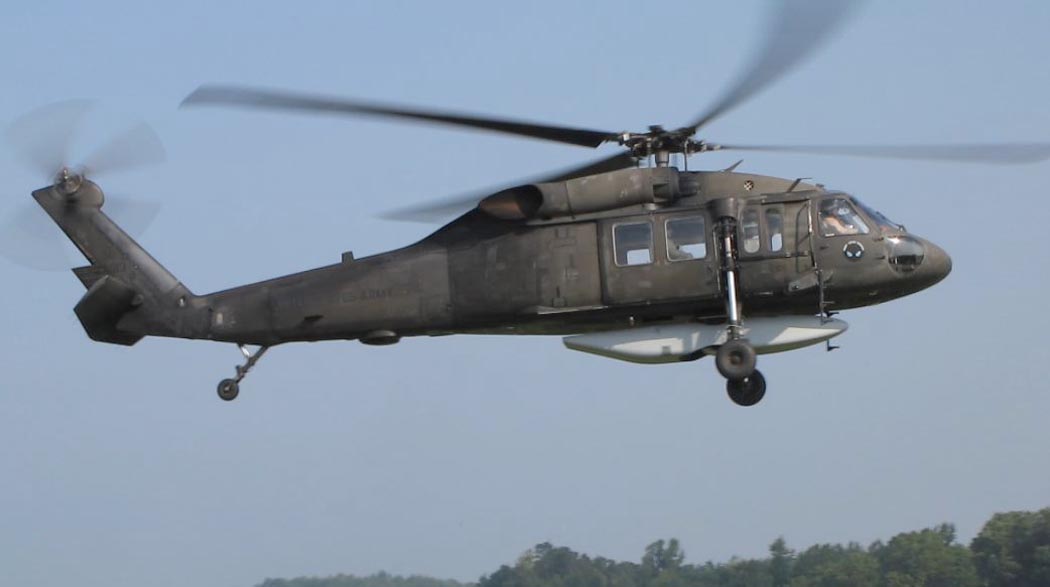

 EH-60A

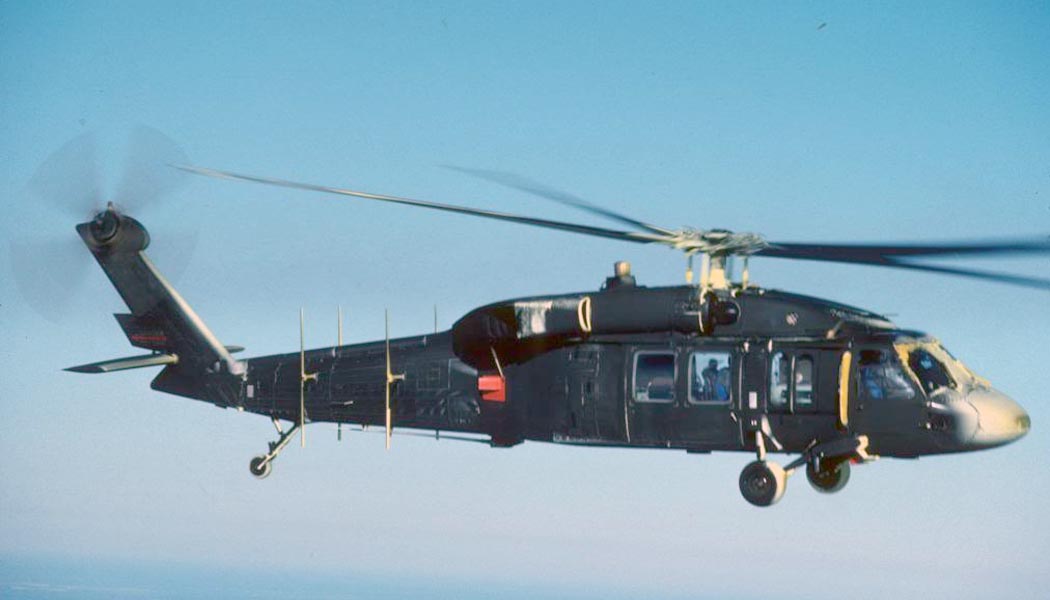

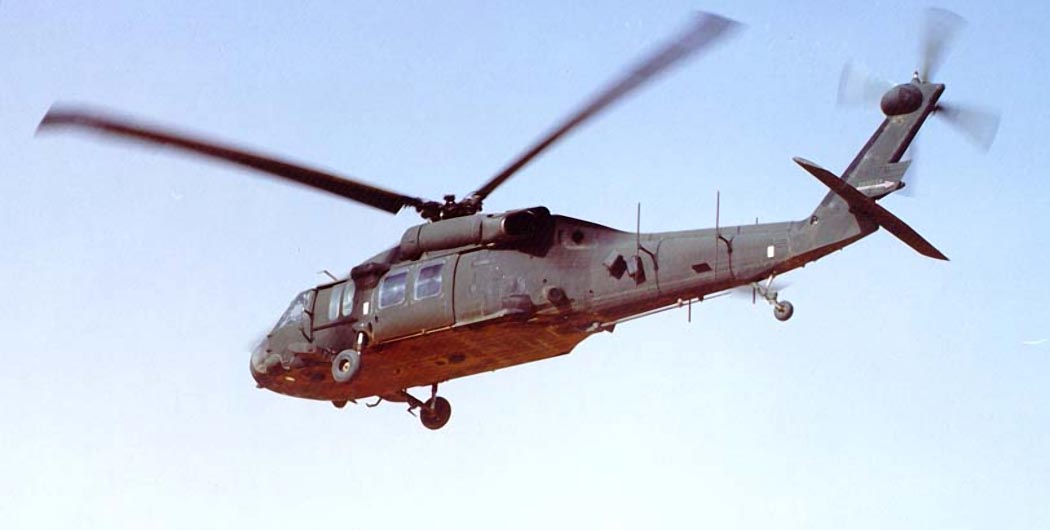

 EH-60A (c) Dan Stijovich

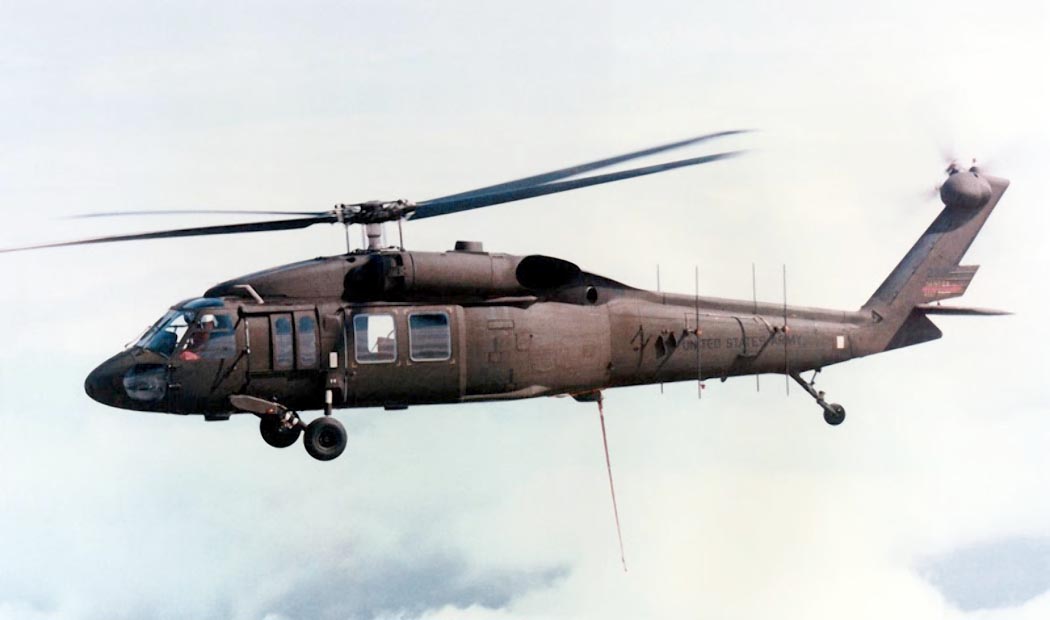

 EH-60A

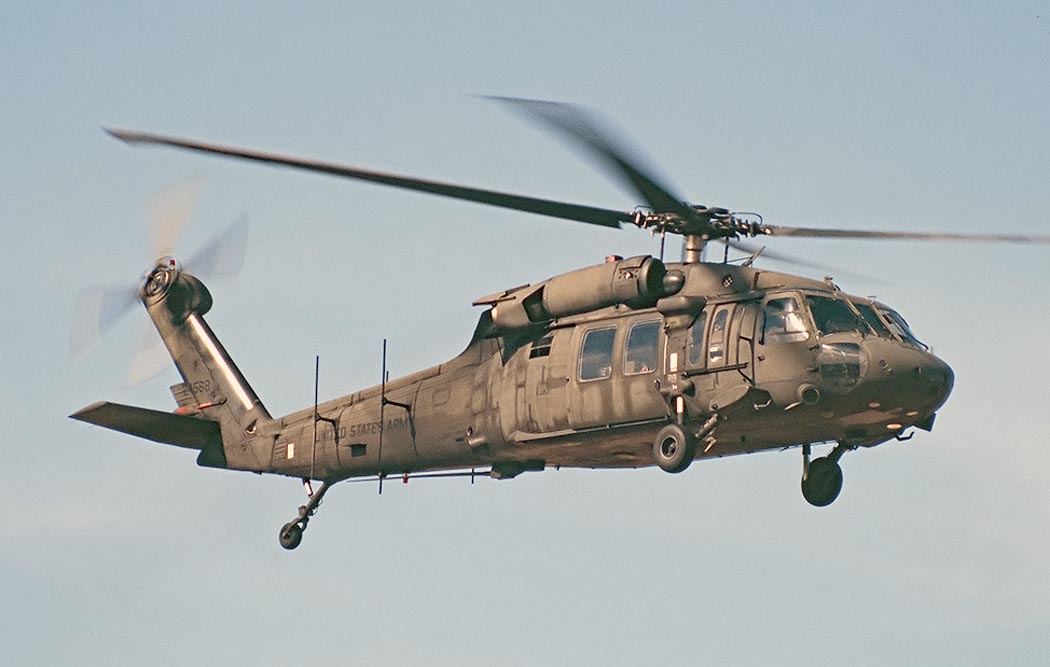

 EH-60A

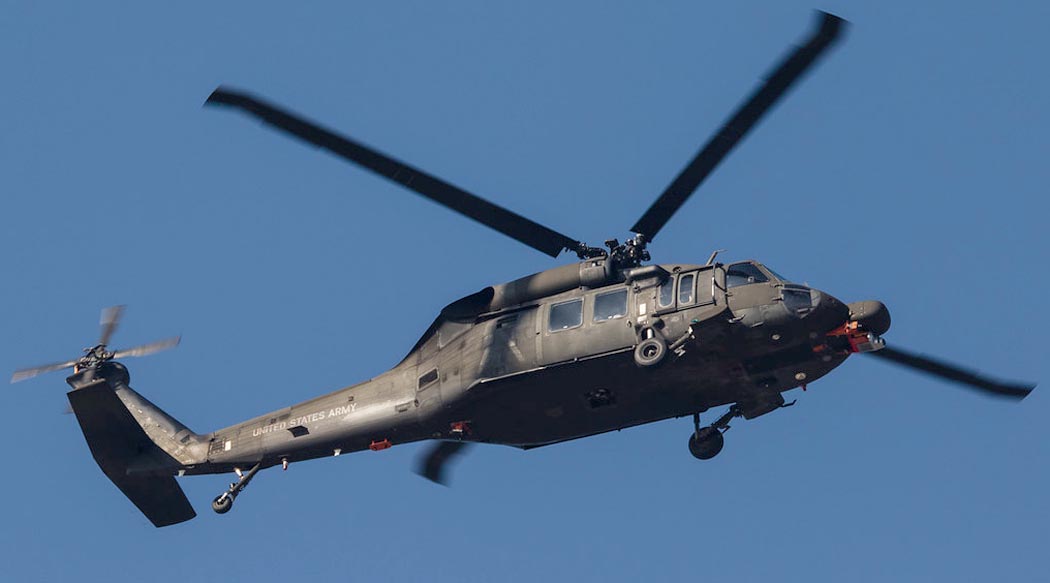

 EH-60A

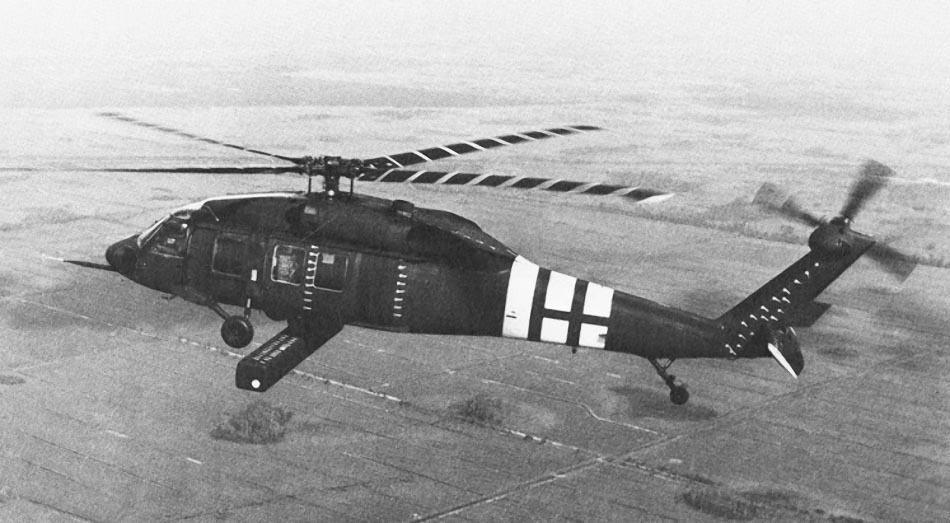

 Опытный YEH-60B с антенной SOTAS SLAR

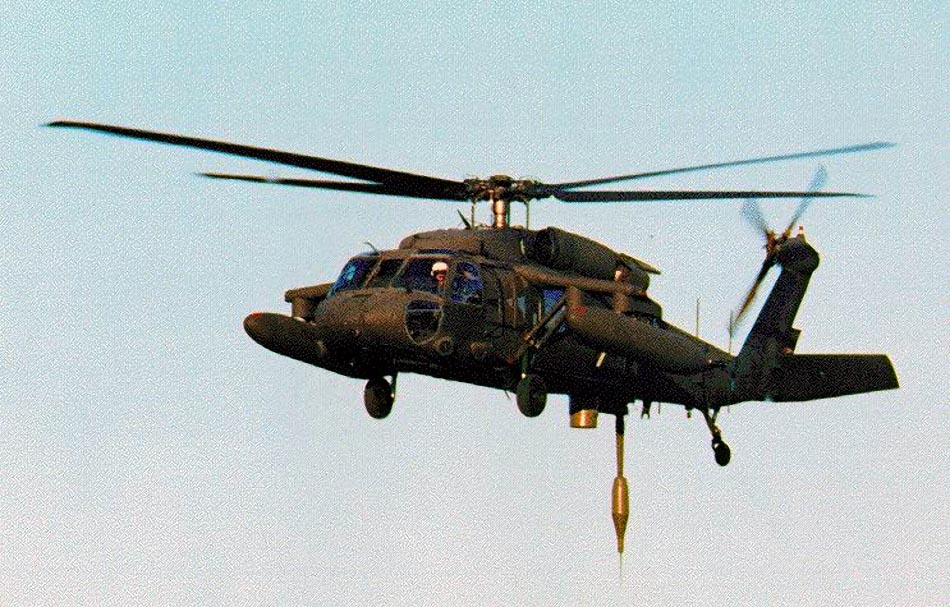

 Опытный YEH-60B с контейнером Argus IS (Autonomous Real-Time Ground Ubiquitous Surveillance Imaging System)
 Модифицированный EH-60L (c) Robin M. and Peter S.

  Схемы:

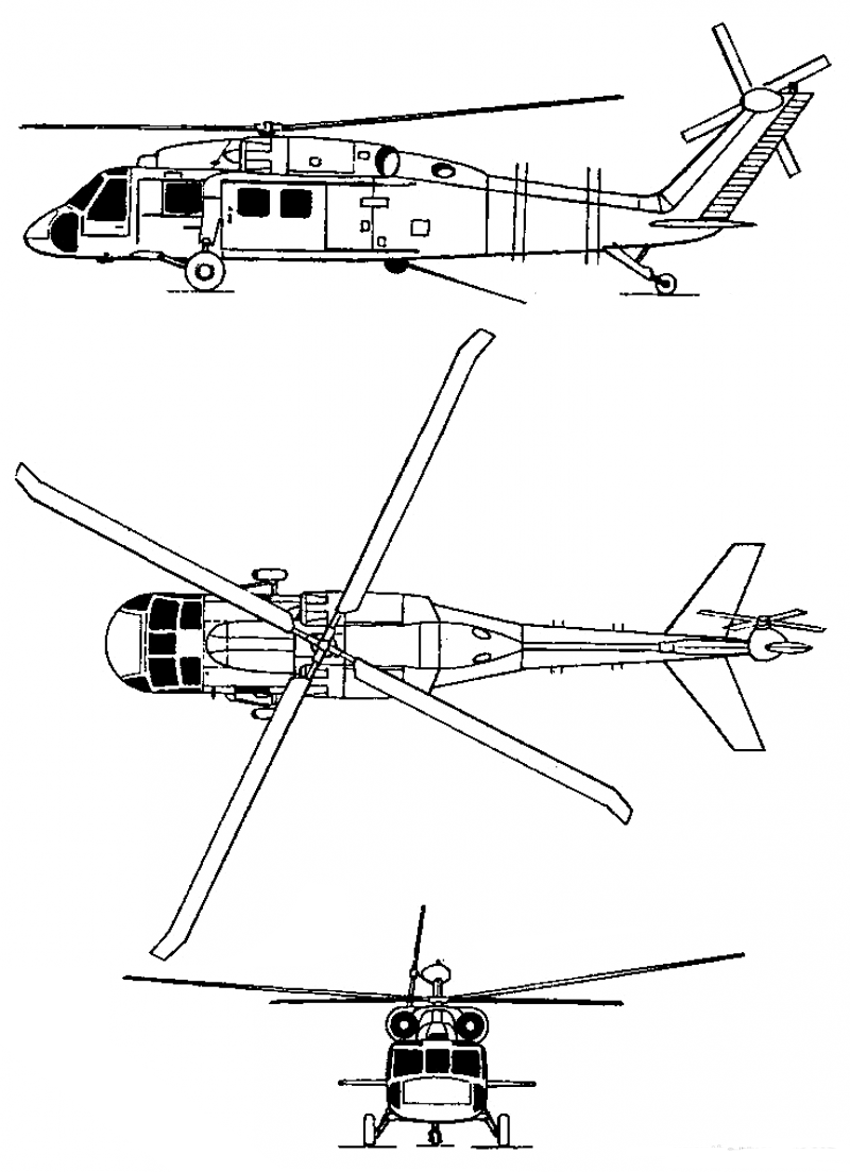

 EH-60A







Список источников:

Максим Старостин. Все вертолеты Мира. Sikorsky EH-60A "Quick Fix - 2"
Виктор Шунков. Боевые вертолеты
Sikorskyarchives.com. S-70A (UH-60A Black Hawk, YEH-60B SOTAS, EH-60A Quick Fix)
FAS.org. AN/ALQ-151A Quickfix, AN/ALQ-151(V)3 Advanced Quickfix
