главная многоцелевые
   Ка-226

Разработчик: ОКБ Камова
Страна: Россия
Первый полет:  1997
Тип: Многоцелевой вертолет
  ЛТХ     Доп. информация



Ми-2 и Ка-26 серийно давно не производятся, они заканчивают свой жизненный цикл в 2001-2002 годах из-за полной выработки ресурса. Таким образом, Россия могла остаться без легкого вертолета, на долю которого может приходиться до 80% перевозок пассажиров и грузов от общего числа, выполненного всем парком винтокрылых машин. Маркетинговые исследования выявили значительный спрос на двухдвигательный легкий вариант, который планировалось создать в результате глубокой модернизации Ка-26 и Ка-126. Так, потребность в таком вертолете в ближайшие 15 лет внутри страны оценивается в 500-600 экземпляров. По заключению зарубежных экспертов, его ожидаемая продажа на мировом рынке может составить 200-300 машин.

Именно поэтому фирма "Камов" в интересах многочисленных эксплуатантов в 1990-м приступила к проектированию на базе Ка-26 и Ка-126 дальнейшей двухдвигательной модификации Ка-226. Вертолет предназначен для решения тех же задач, что были у его предшественников. По сравнению с Ка-126, он может применяться на работах, требующих обязательного наличия у машины двух двигателей как дополнительной гарантии высокого уровня безопасности полетов. Конструирование и постройка вертолета осуществлялись в соответствии с национальными авиационными правилами АП-29 и американскими - FAR-29.

Защита эскизного проекта и макета состоялась в 1996-м, а постройка первой машины завершилась в 1997-м. Главным заказчиком вертолета выступают МЧС, РАО "Газпром" и мэрия Москвы. По предварительным оценкам, МЧС потребуется 150-200 машин, "Газпрому" - не менее 100, а Москва может заказать в медицинском варианте до 40-50 вертолетов. Не исключается возможность использования машины в Вооруженных Силах РФ, Федеральной пограничной службе России, Государственном таможенном комитете, РОСТО и других ведомствах.

Ка-226 сохранил все конструктивно-компоновочные решения предшественника Ка-26. Изменения вызваны, в основном, установкой двух современных газотурбинных двигателей, размещением нового оборудования и новыми несущими винтами с полужестким торсионным креплением лопастей. Применение персональных втулок НВ существенно упростило конструкцию несущей системы. Например, серийная втулка Ка-26 имеет 1350 деталей, новая - содержит около 400. Лопасти с двухконтурным лонжероном и работающей обшивкой, выполненные из полимерных композиционных материалов (ПКМ), повышают тягу НВ.

Словом, Ка-226, сохранив достоинства "летающего шасси", приобретает более высокие значения топливной эффективности и транспортной производительности.

В ближайшее время многоцелевой Ка-226 должен стать основной "рабочей лошадкой" в России. Он относится к машинам легкого класса вместимостью до 9 пассажиров. По многим параметрам он превосходит немецко-французский Во-105 этого же класса и стоит дешевле (1,5 против 2,5 млн.долл.).

Зарубежные вертолетостроительные фирмы пытаются проникнуть на наш рынок и заполнить пустующую нишу легких винтокрылых аппаратов. Сначала Во-105, а затем и ВК-117 появились в МЧС. Не устоял и "Газпром", закупив вертолет западного производства. К чести отечественных средств массовой информации следует отнести оперативную негативную оценку проведенных закупок западной техники в противовес отечественной. Для сравнения: Во-105 и Ка-226 ниже приведены их данные.

Фюзеляж Ка-226 состоит из кабины пилота, центрального отсека, двух хвостовых балок и оперения, включающего неподвижный стабилизатор с двумя разнесенными килями с рулями направления. Фюзеляж - балочного типа с применением элементов из алюминиевых сплавов и сотовых панелей из стеклопластика. Из стеклопластика выполнены также хвостовые балки, оперение и панели транспортной кабины.

Кабина пилота не отличается по конструкции от кабин предшественников, но стала более комфортабельной с новым оборудованием, позволяющим пилотировать вертолет днем и ночью, в простых и сложных условиях. В кабине размещены два энергопоглощающих кресла для пилота и пассажира.

На рабочем месте пилота с учетом эргономических требований размещены рычаги управления вертолетом, приборная доска, пульты управления системами и оборудованием. Фонарь кабины имеет большую площадь остекления, что обеспечивает хороший обзор.

Транспортная съемная кабина выполнена так, что обеспечивается установка энергопоглощающих пассажирских кресел (6 или 8), работа с лебедкой в большеразмерном дверном проеме со сдвижной дверью, загрузка носилок через проем в задней части кабины, а также перевозка грузов на внешней подвеске. Объем транспортной кабины позволяет разместить двое носилок с сопровождающим медперсоналом в варианте скорой помощи, а в медико-эвакуационном - шесть носилок с пострадавшими.

В интересах эксплуатантов фирма "Камов" разработала различные варианты применения вертолета. Для МЧС -аварийно-спасательный, медицинский, патрульный, для Москвы - скорой медицинской помощи, охраны порядка, пожарный, для аварийно-спасательной службы, пассажирский. В интересах "Газпрома" создаются варианты с установкой оборудования для производственно-экологического мониторинга объектов и контроля магистральных трубопроводов, аэрофотосъемки.

Аварийно-спасательный вариант для МЧС включает электролебедку грузоподъемностью 300 кг, расположенную на левом борту, контейнер с аварийно-спасательным оборудованием (на правом борту), громкоговорящую установку и прожектор. В грузовой кабине возможна перевозка девяти спасателей.

Санитарный Ка-226 оснащается необходимым медицинским оборудованием. При этом в кабине могут разместиться двое пострадавших на носилках и пара сопровождающих медработника. В других вариантах применения для решения специальных задач вертолет может комплектоваться телевизионной, радиолокационной, ИК-аппаратурой и другими системами.

Преобразование базовой модели (без транспортной кабины) в любой вариант производится путем снятия части оборудования и установки дополнительной аппаратуры целевого назначения. Съемное оборудование, в зависимости от назначения машины, крепится к стыковочным узлам, расположенным на центральном силовом пятом шпангоуте носовой части фюзеляжа, хвостовых балках и основных опорах шасси.

Внешне неизменным, по сравнению с Ка-26, осталось четырехстоечное шасси. Система управления тормозами колес - пневматическая. Однако в его конструкцию внесены изменения, направленные на увеличение энергоемкости амортизационных стоек, упрощение отдельных элементов, исключение демпферов боковых перемещений и уменьшение массы шасси в целом.

Силовая установка машины размещена над центральным силовым отсеком и включает редуктор ВР-126 и два ТВД модульной конструкции "Аллисон". Емкость четырех мягких топливных баков - 770 л. Низкий расход топлива обеспечивает продолжительность полета с основными баками до 4,34 ч, а с дополнительными - до 6,45 ч. Ресурс двигателя составляет 3500 ч. Минимальным ресурсом в ТВД обладает модуль турбины газогенератора, но замена модуля любого двигателя занимает лишь 10 мин.

Система управления включает стандартные рычаги управления вертолетом на рабочем месте, жесткие тяги, гидроусилители КАУ-165 в каждом из четырех каналов управления и дифференциальный 20-процентный автопилот.

Проводка управления к топливным агрегатам двигателей, тормозу винтов и рулям направления от гидроусилителя - тросовая. Система автоматического управления двигателей - гидромеханическая, состоит из насоса регулятора и регулятора частоты вращения свободной турбины. Система запуска двигателя -электрическая, от стартера - генератора.

Ка-226 обладает аэродинамической симметрией и имеет исключительно простую технику пилотирования, по сравнению с одновинтовыми Во-105 и ВК-117. Вследствие отсутствия рулевого винта Ка-226 наиболее безопасен при маневрировании вблизи преград и менее чувствителен к величине и направлению ветра.

Плоский (педальный) разворот он способен выполнять как на висении, так и в горизонтальном полете без ограничения по величине и скорости отклонения педалей, при этом высота полета остается неизменной. Развороты влево и вправо на статическом потолке Ка-226 также выполняет без изменения высоты, что недоступно вертолетам с рулевым винтом.

Данные уникальные качества соосного вертолета особенно важны на маневрировании в случае выполнения спасательных работ при высоких температурах воздуха, на больших барометрических высотах в горах, когда отсутствуют избытки мощности силовой установки. Соосные вертолеты это, во истину, национальное достижение России, которыми можно гордиться и использовать на благо сограждан.

Пилотажно-навигационное оборудование базовой модели Ка-226 по своему назначению аналогично Ка-126. Основное отличие заключается в применении более совершенных приборов, а также новой их компоновке. Для вертолетовождения используется лазерная курсовертикаль LCR-92, автоматический радиокомпас, барометрический высотомер, радиовысотомер малых высот.

Пилотирование машины осуществляется с применением системы электронной индикации СЭИ-226, резервных авиагоризонтов, указателя скорости и вариометра. В экспортном варианте Ка-226 может быть оснащен бортовым оборудованием зарубежных компаний в соответствии с требованиями инозаказчика.

Вертолет и большинство его агрегатов будут эксплуатироваться по техническому состоянию без плановых заводских капитальных ремонтов. При этом назначенный ресурс составляет 18000 летных часов, а календарный срок службы - 25 лет.

Особое внимание фирма "Камов" уделила послепродажному обслуживанию машины. Заслуживает внимания малый уровень трудоемкости работ при оперативных видах обслуживания.

Высокие показатели эксплуатационной технологичности и низкая стоимость эксплуатации аппарата достигнуты благодаря его обслуживанию и большинства агрегатов по техническому состоянию. Агрегаты, в основном, имеют ресурсы с большими сроками между плановыми периодическими работами (500 ч). Удельная трудоемкость их технического обслуживания очень мала.

Вертолет отличают высокая надежность основных агрегатов. Ожидаемая стоимость обслуживания летного часа составляет 235-265 долл. США.

Ка-226 первый полет совершил 4 сентября 1997-го, пилотировал его летчик-испытатель фирмы "Камов" В.Лавров. Программа его создания успешно выполняется и в настоящее время близится к завершению. В 2000 году Ка-226А первой партии поступят в аварийно-спасательную службы МЧС и муниципальную авиацию Москвы. В настоящее время проводятся сертификационные испытания машины.

Учитывая большой спрос на этот универсальный летательный аппарат, НПО "Стрела" (г.Оренбург) и авиационное предприятие "КумАПП" (г.Кумертау) приступили к серийному производству Ка-226. В марте этого года головной серийный образец вертолета совершил первый подъем в воздух. По заключению госкомиссии, он оказался успешным.

Большую поддержку программе создания Ка-226 оказывают правительство РФ, региональные администрации, правительства Москвы и Башкортостана, администрация Оренбургской области.

Успешное создание легкого многоцелевого вертолета зависит от объединения усилий флагманов российского авиастроения, а также желания министерств и регионов в кратчайшие сроки получить современную и эффективную винтокрылую машину, выполненную по мировым стандартам.



 ЛТХ:
Модификация   Ка-226
Диаметр главного винта, м   13.00
Длина,м   8.10
Высота ,м   4.15
Масса, кг
  нормальная взлетная   3100
  максимальная взлетная   3400
Тип двигателя   2 ТВлД Rolls-Royce Allison 250-С20R/2
Мощность, кВт
  взлетная   2 х 338
  крейсерская   2 х 280
Максимальная скорость, км/ч   220
Крейсерская скорость, км/ч   197
Практическая дальность, км   600
Продолжительность полета, ч   4.60
Скороподъемность, м/мин   636
Динамический потолок, м   6500
Статический потолок, м   2600
Экипаж, чел   1-2
Полезная нагрузка:   6 пассажиров (максимально - 8)  или 1400 кг груза в кабине или 1300 кг на внешней подвески


 Доп. информация :


  Фотографии:

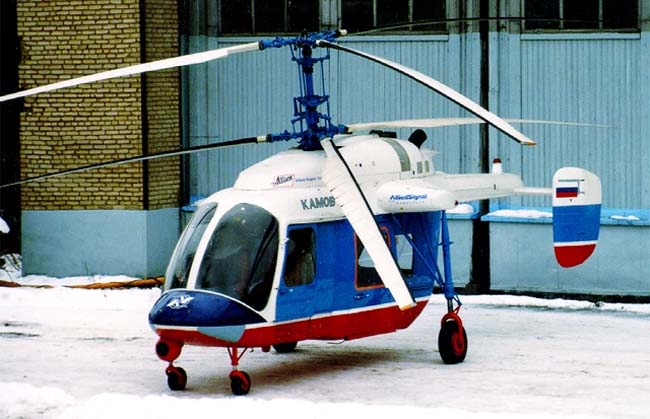

 Опытный Ка-226 во дворе ОКБ      № ОКБ Камова

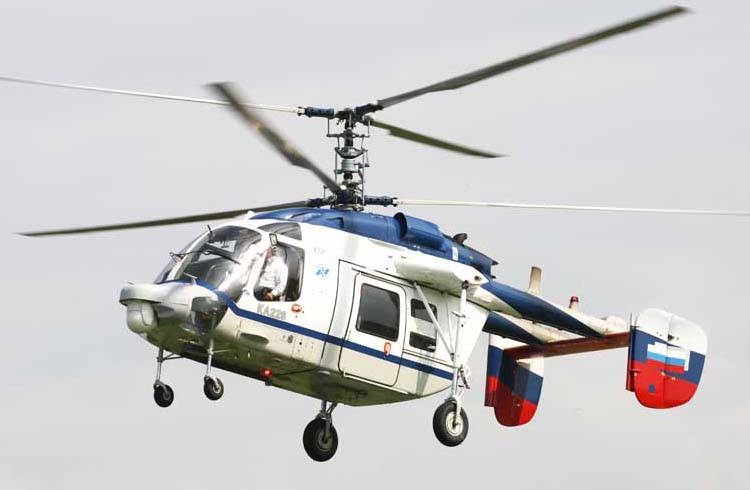

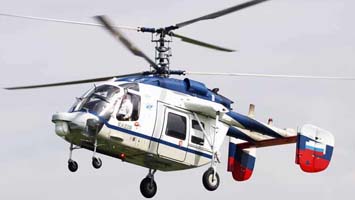

 Ка-226      № ОКБ Камова

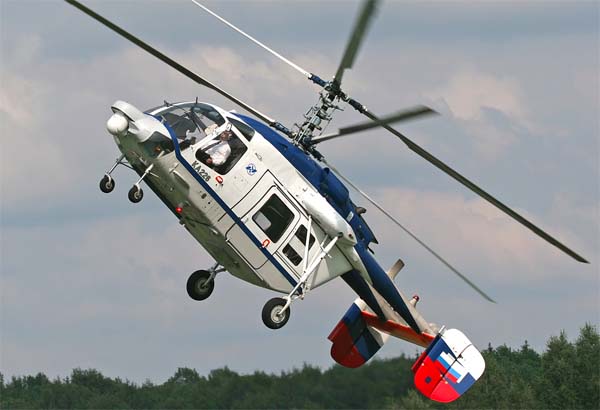

 Ка-226    № Сергей Рябцев

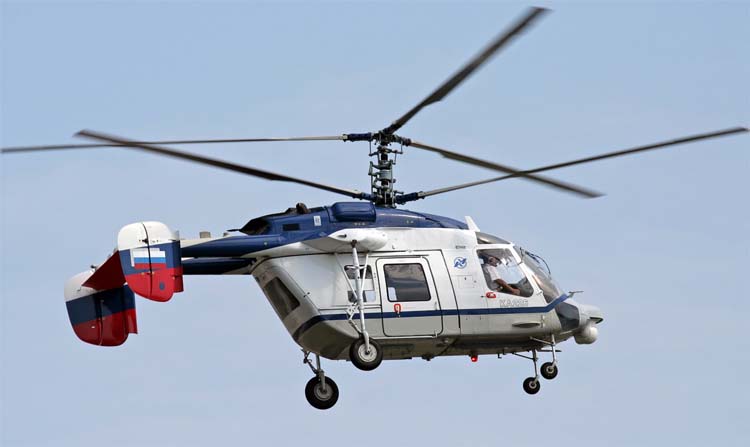

 Ка-226    № Максим Брянский

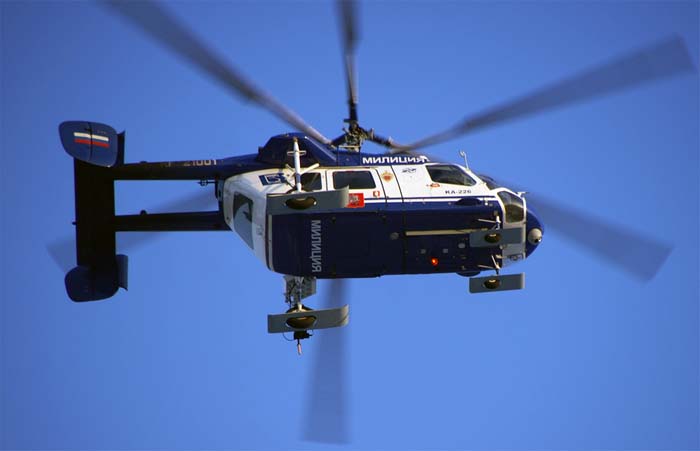

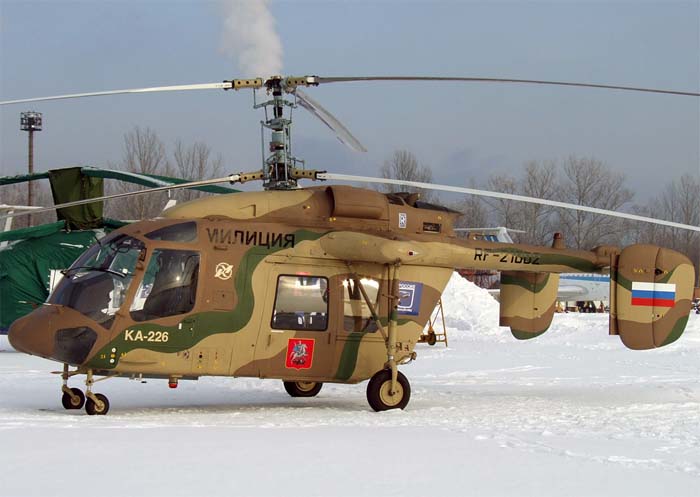

 Милицейский Ка-226

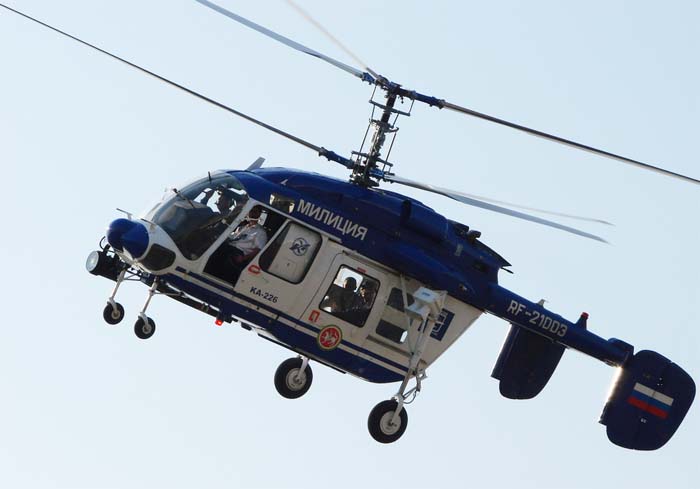

 Милицейский Ка-226   № Аэро-Камов
 Милицейский Ка-226

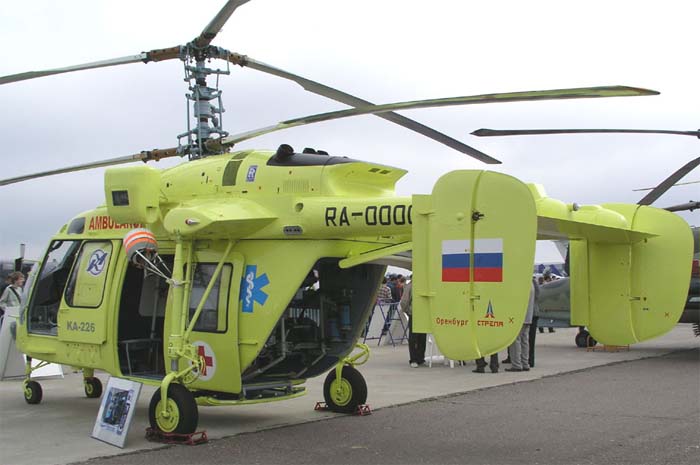

 Ка-226 - Летающая скорая помощь

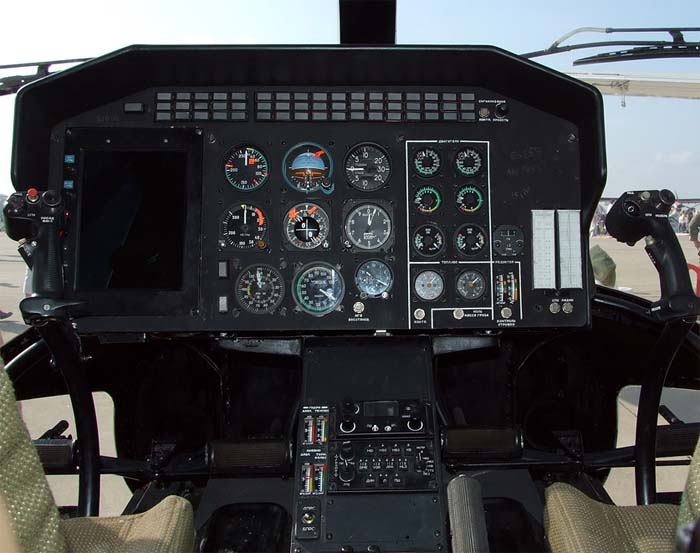

 Приборная панель пилота Ка-226  № Петр Демидов

  Варианты окраски:

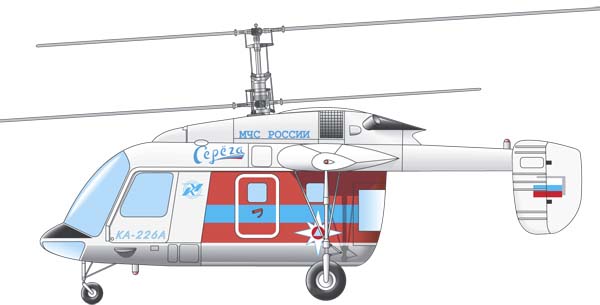

 Ка-226 МЧС России  №







Список источников:

Крылья Родины. Григорий Кузнецов. Камовские летающие шасси
Крылья Родины. Николай Якубович. Летающее шасси: год спустя. О вертолете Ка-226
ОКБ Камова. Справочник вертолетов фирмы Камов. Ка-226

Е.И.Ружицкий. Вертолеты
Крылья Родины. Григорий Кузнецов. Фирма "Камов" держит марку
Вестник авиации и космонавтики. Андрей Барановский. Ка-226 совершил первый полет
