Уголок неба ¦ Камов Ка-26

Идея создания "летающего шасси" впервые была реализована в ОКБ Камова в мае 1965-го, когда состоялся первый подъем в воздух многоцелевого вертолета модульной конструкции Ка-26. Пилотировал его заводской летчик-испытатель В.Громов.

Что же заставило конструкторов ОКБ Камова обратиться к проектированию такого, прямо скажем, необычного летательного аппарата? Дело в том, что с 1956-го в СССР началось широкое использование вертолетов Ми-1 и Ка-15 на авиационно-химических работах: внесение удобрений в почву полей, садов и виноградников; борьба с вредными насекомыми и сорняками. Опыт их применения оказался настолько удачным, что вскоре к ним присоединился более грузоподъемный Ми-2.

Фронт сельскохозяйственных авиационных работ непрерывно расширялся. Его в полной мере уже не могли обеспечить ни Ан-2, ни Ми-2, впервые совершивший полет в сентябре 1967-го. Стало очевидным, что требуется специализированный и более грузоподъемный летательный аппарат для широкого комплекса авиационных работ. Именно такой машиной и стал Ка-26.

Его постройка в 1964-м была задана постановлением правительства, причем генеральным заказчиком выступал ГВФ. Это был единственный вертолет в стране, который использовался исключительно в мирных целях. Над ним не довлели традиционно жесткие требования ВВС, что позволяло ОКБ проявить максимум творческой инициативы.

Известно, что одной из проблем проектирования аппарата многоцелевого назначения является обеспечение максимальной весовой отдачи в каждом конкретном варианте применения. Эта характеристика в сочетании с высокой топливной эффективностью, большим ресурсом агрегатов, узлов и систем, простотой эксплуатации, относительно низкой стоимости машин, в конечном счете, и определяют стоимость летного часа. Поэтому специалисты камовской конструкторской школы приняли решение спроектировать планер вертолета по типу "летающего шасси", который будет неизменной частью всех вариантов, и оснащать его комплектами быстросъемного специального оборудования.

Забегая вперед, отметим, что Ка-26 соосной схемы с двумя поршневыми двигателями и четырехстоечным шасси оказался далек от аэродинамического совершенства. Это отрицательно сказалось на величине максимальной скорости, не являющейся, правда, определяющей для вертолета-труженика, который большой объем работ выполняет вблизи земли на малых скоростях. В то же время на данных режимах полета вблизи преград наилучшим образом используются достоинства соосной схемы: компактность, хорошая маневренность, высокая тяговооруженность и, наконец, простейшая техника пилотирования аэродинамически симметричной винтокрылой машины.

По критерию "эффективность-стоимость" Ка-26 является выдающимся вертолетом. Он существенно превзошел Ми-2 в области выполнения авиационно-химических работ и транспортировки крупногабаритных грузов на внешней подвеске.

Ка-26 при меньших мощности двигателей и собственной массы перевозит одинаковый с Ми-2 груз в транспортной кабине и на 200 кг больше - на внешней подвеске. Он имеет почти в два раза большую дальность с заправкой внутренних баков, чем Ми-2.

Особенно привлекательным для эксплуатантов Ка-26 оказался, благодаря стеклопластиковым лопастям несущего винта (НВ) с ресурсом более 5000 летных часов, почти в 10 раз превосходивший ресурс металлических лопастей Ми-2. Конструкция и технология изготовления этих лопастей были запатентованы в пяти ведущих зарубежных странах в области вертолетостроения. Данное обстоятельство, а также патентная чистота соосного винтокрылого аппарата обеспечили Ка-26, единственному вертолету в СССР, возможность получить сертификат по американским нормам летной годности.

В период с 1967-го по 1970-й годы построили несколько модификаций вертолета. Вертолеты Ка-26 производились в следующих вариантах:

Более 30 лет Ка-26 с достоинством несет трудовую вахту. Построено более 800 машин на заводе в Кумертау. Ка-26 эксплуатировался в 17 зарубежных странах и на нем установлено пять мировых рекордов.

В конструировании уникальной вертолетной машины, постройке опытного и модифицированных образцов, в их серийном производстве принимало участие большое количество специалистов, которых невозможно перечислить. Тем не менее, особенно хочется отметить руководителя ОКБ Н.И.Камова, главного конструктора М.Купфера, ведущего конструктора Ю.Петрухина и ведущего инженера по испытаниям В.Дордина, а также летчиков-испытателей В.Громова, Е.Ларюшина и других.

К середине 1980-х парк сельскохозяйственной авиации страны базировался на Ан-2 и Ка-26, выпускавшихся серийно, соответственно, с 1949-го и 1967-го. Возникла потребность в обновлении этого парка. Опыт эксплуатации Ка-26 подтвердил его высокую эффективность применения, особенно при выполнении авиационно-химических работ.

Конструкция: Вертолет двухвинтовой соосной схемы с двумя ПД и четырехопорным шасси.

Фюзеляж имеет компоновку в виде "летающего шасси" с центральным отсеком — платформой прямоугольной формы, к которому спереди крепится кабина экипажа, а сзади две хвостовые балки, несущие горизонтальное оперение. Сверху центрального отсека установлен главный редуктор с несущей системой, а по бокам две гондолы с двигателями М-14В26.

Кабина экипажа двухместная, с хорошим обзором и сдвижными дверьми. В кабине предусматривается установка второго комплекта управления. За сиденьями экипажа размещаются отсеки радиоэлектронного и приборного оборудования с большими люками для обслуживания.

В транспортном варианте вертолет оборудуется быстросъемной подвесной грузопассажирской кабиной с внутренними размерами 1.28 х 1.37 х 1.84м и откидными сиденьями для шести пассажиров. Вход в кабину осуществляется через двухстворчатую дверь в задней части, в полу кабины имеется люк размером 0.5 х 0.7м, используемый для подъема и высадки людей на режиме висения или установки оборудования. Грузопассажирская кабина имеет приточно-вытяжную вентиляцию, отопление и звукоизоляцию.

Для перевозки крупногабаритных грузов используется грузовая платформа с откидными бортами, устанавливаемая вместо грузопассажирской кабины.

Две хвостовые балки полумонококовой конструкции из алюминиевого сплава служат для установки горизонтального и вертикального оперения. Горизонтальное оперение площадью 1.97м² состоит из стабилизатора размахом 3.22м с рулем высоты площадью 0.85м², зафиксированного относительно стабилизатора под отрицательным углом 16.3°, стабилизатор металлический, двухлонжеронной конструкции, хорда стабилизатора 0.7м, профиль NACA 0015.

Вертикальное оперение общей площадью 1.242 м² состоит из двух рулей двухлонжеронной конструкции со стеклопластиковой обшивкой. Для повышения путевой устойчивости вертолета в полете кили установлены под углом 15.5° к продольной оси вертолета, хвостиками наружу и снабжены рулями направления площадью по 0.618м² с осевой компенсацией, которые могут отклоняться в пределах ±25°.

Шасси неубирающееся, четырехопорное, с форменными главными опорами с азотно-масляными амортизаторами и тормозными колесами полубаллонного типа размерами 505 х 185мм и давлением 0.24МПа. Главные опоры снабжены демпферами поперечных колебаний. Передние опоры самоориентирующиеся, с колесами полубаллонного типа размерами 300 х 125мм и давлением 0.34МПа. Колея главных опор шасси 2.42м, передних опор 0.9м, база шасси 3.48м.

Несущие винты трехлопастные, соосные, противоположного вращения, с шарнирным креплением лопастей, установлены друг от друга на расстоянии 1.17м — из условия обеспечения необходимого запаса по сближению лопастей. Втулки несущих винтов из стали 40ХНМА с разнесенными горизонтальными и вертикальными шарнирами с игольчатыми подшипниками и осевыми шарнирами с шариковыми и роликовыми подшипниками, снабжены гидравлическими демпферами и центробежными ограничителями свеса.

Лопасти несущих винтов трапециевидной формы в плане, с хордой у комля 0.35м и на конце 0.175м, с профилями NACA 230 с относительной толщиной 15% у комля и 12% на конце и линейной круткой 11.5°. Лопасти изготовлены из стеклопластика на основе стеклоткани и эпоксидно-фенольного связующего. Лонжерон полый, переменного сечения, изготавливается методом горячего прессования в пресс-форме, к нему приклеиваются легкие хвостовые секции и присоединяется на болтах стальной узел крепления лопасти. Носок лопасти защищен светоизносостойким резиновым покрытием, внутри носка расположен противовес. На конце лопасти закреплена камера с противообледенительной жидкостью для подачи ее по трубкам на носок лопасти.

Силовая установка состоит из двух звездообразных поршневых двигателей М-14В26 с воздушным охлаждением, созданных под руководством главного конструктора И.М.Веденеева. Двигатели установлены в гондолах по бокам центрального отсека фюзеляжа, имеют 9 цилиндров, редуктор, центробежный односкоростной нагнетатель и вентилятор. Рабочий объем цилиндров 10.16л; степень сжатия 6.3; масса двигателя 252кг; длина 1.145м; диаметр 0.985м. Режимы работы: взлетный 242кВт при 2800 об/мин, с_е=0.265—0.29 кг/л.с.ч, максимальный продолжительный 205кВт при 2450 об/мин, с_е =0.25—0.29 кг/л.с.ч, крейсерский 142кВт при 2350 об/мин с_е=0.22—0.24 кг/л.с.ч.

Топливная система включает три топливных бака (два передних и задний) общей емкостью 630л, размещенных в центральном отсеке. Возможна установка двух дополнительных баков емкостью по 160л по бокам грузопассажирской кабины. Масляная система включает маслобак емкостью 38л, маслорадиатор и масляные насосы.

Трансмиссия включает в себя два редуктора двигателей, две комбинированные муфты сцепления, редуктор несущих винтов Р-26 и валы, соединяющие редукторы двигателей с редуктором Р-26. Редуктор двигателя и муфта сцепления являются составной частью двигателя М-14В26.

Редуктор несущих винтов Р-26 двухступенчатый, планетарный, передает мощность от двигателей на валы соосных несущих винтов противоположного вращения со скоростью 294 об/мин на взлетном режиме; в конструкцию редуктора входит тормоз несущих винтов; масса пустого редуктора 204кг.

Электрическая система состоит из цепи постоянного тока с генераторами ГСР-3000 на двигателях, аккумуляторной батареей и преобразователями и цепи переменного тока с генератором на редукторе, обеспечивает работу оборудования и систем вертолета.

Оборудование определяется назначением вертолета, разработано 8 различных комплектов сменного оборудования. В сельскохозяйственном варианте предусмотрены два комплекта оборудования:

Привод опрыскивателя и разбрасывателя осуществляется с помощью воздушной системы; для защиты летчика от вредного воздействия химикатов на вертолете установлена система очистки воздуха с центробежным сепаратором-нагнетателем и фильтром поглотителем, создающим в кабине избыточное давление.

Пилотажно-навигационное оборудование обеспечивает пилотирование вертолета в сложных метеорологических условиях и включает радиокомпас, командную радиостанцию Р-860, курсовую систему. Лобовые стекла оборудованы стеклоочистителями и противообледенительной системой.

ЛТХ:

Модификация	Ка-26
Диаметр главного винта, м	13.00
Длина,м	7.75
Высота ,м	4.05
Масса, кг
пустого
максимальная взлетная	3250
Тип двигателя	2 ПД М-14В-26
Мощность, кВт	2 х 239
Максимальная скорость, км/ч	170
Крейсерская скорость, км/ч	135
Практическая дальность, км	520
Практический потолок, м	3000
Экипаж, чел	2
Полезная нагрузка:	6 пассажиров или 700 кг груза

Доп. информация :

Чертеж "Камов Ка-26"
Книга "Практическая аэродинамика вертолета Ка-26"
Фотографии:

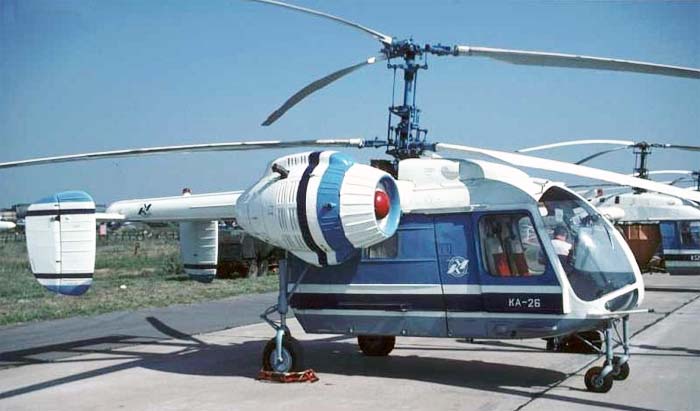

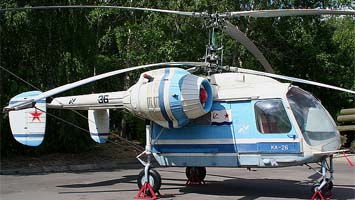

Ка-26 на выставке

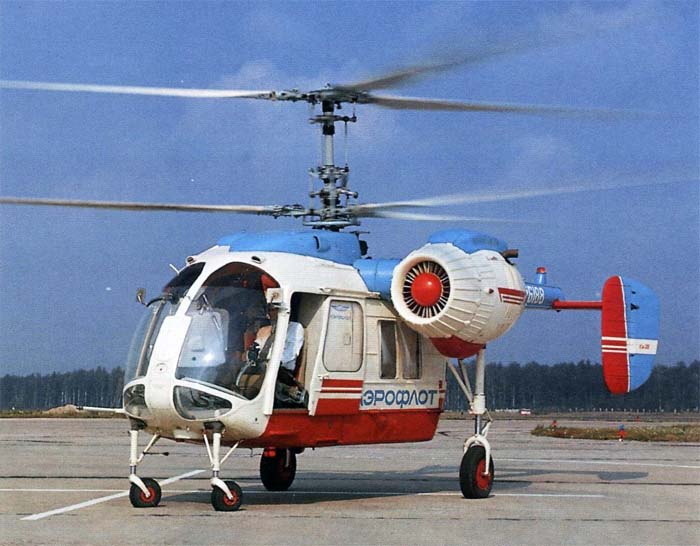

Пассажирский Ка-26

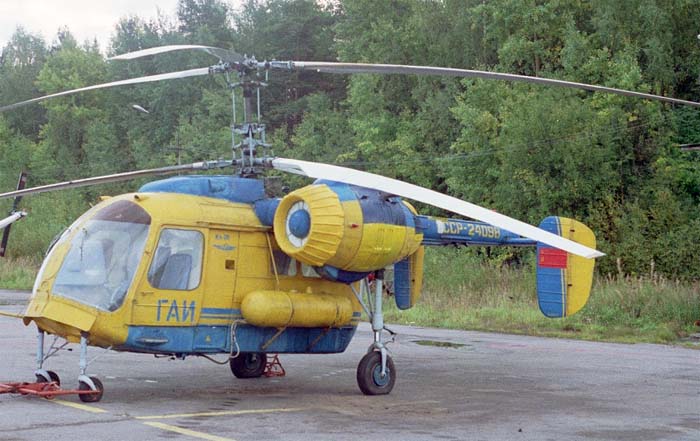

Ка-26 ГАИ    (c) Derek Day

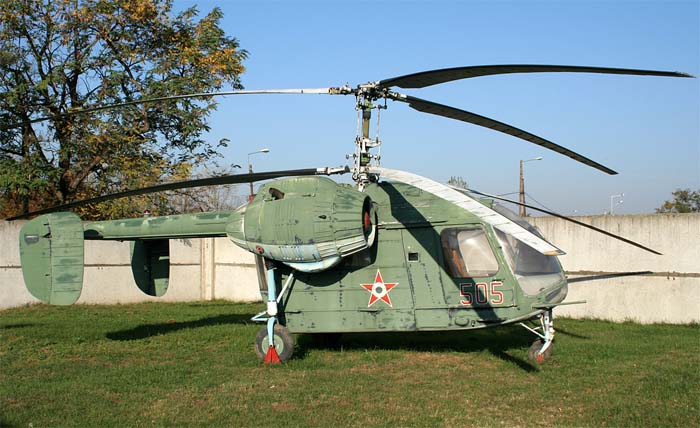

Ка-26 ВВС Венгрии (c) Szabo Gabor

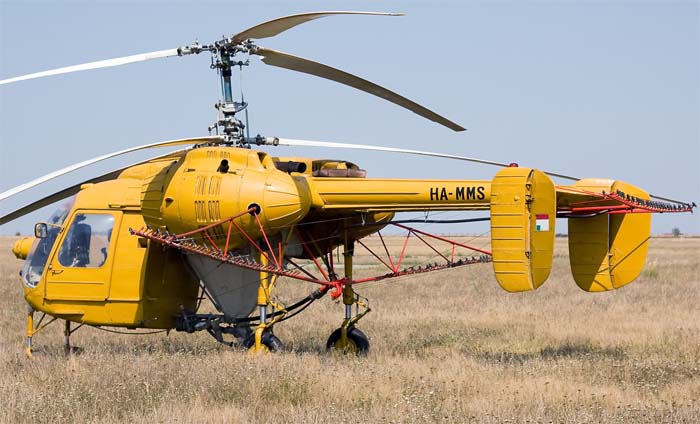

Сельскохозяйственный вариант Ка-26   (c) Szabo Gabor

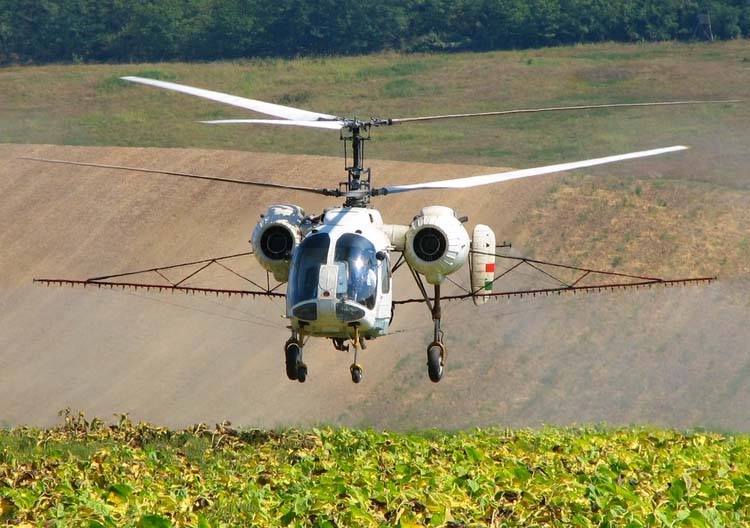

Ка-26 на сельхозработах   (c) Gergely Ocsovai

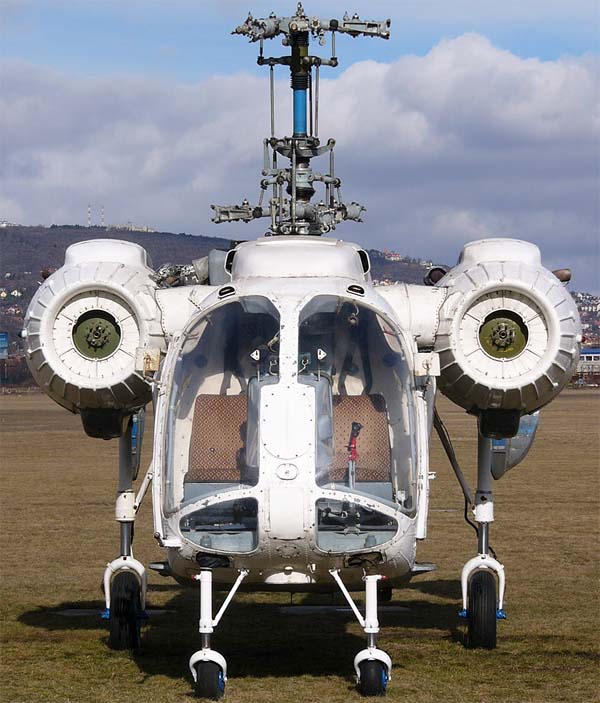

Ка-26 анфас      (c) Czegeny Peter

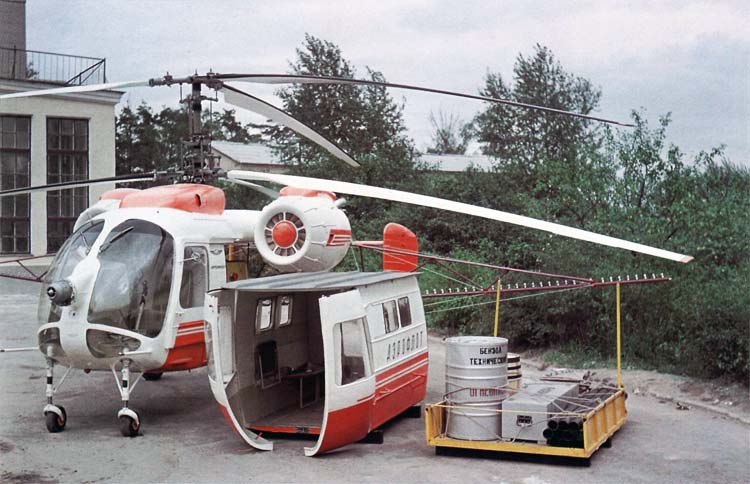

Сменные модули Ка-26

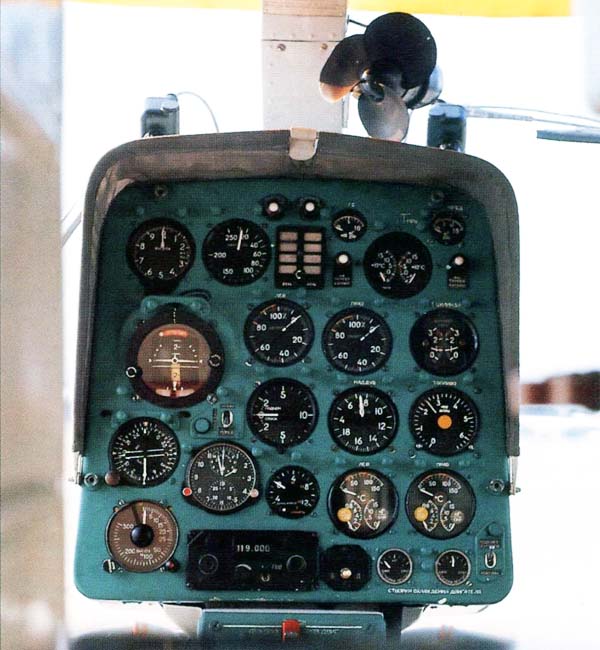

Приборная панель пилота Ка-26

Схемы:

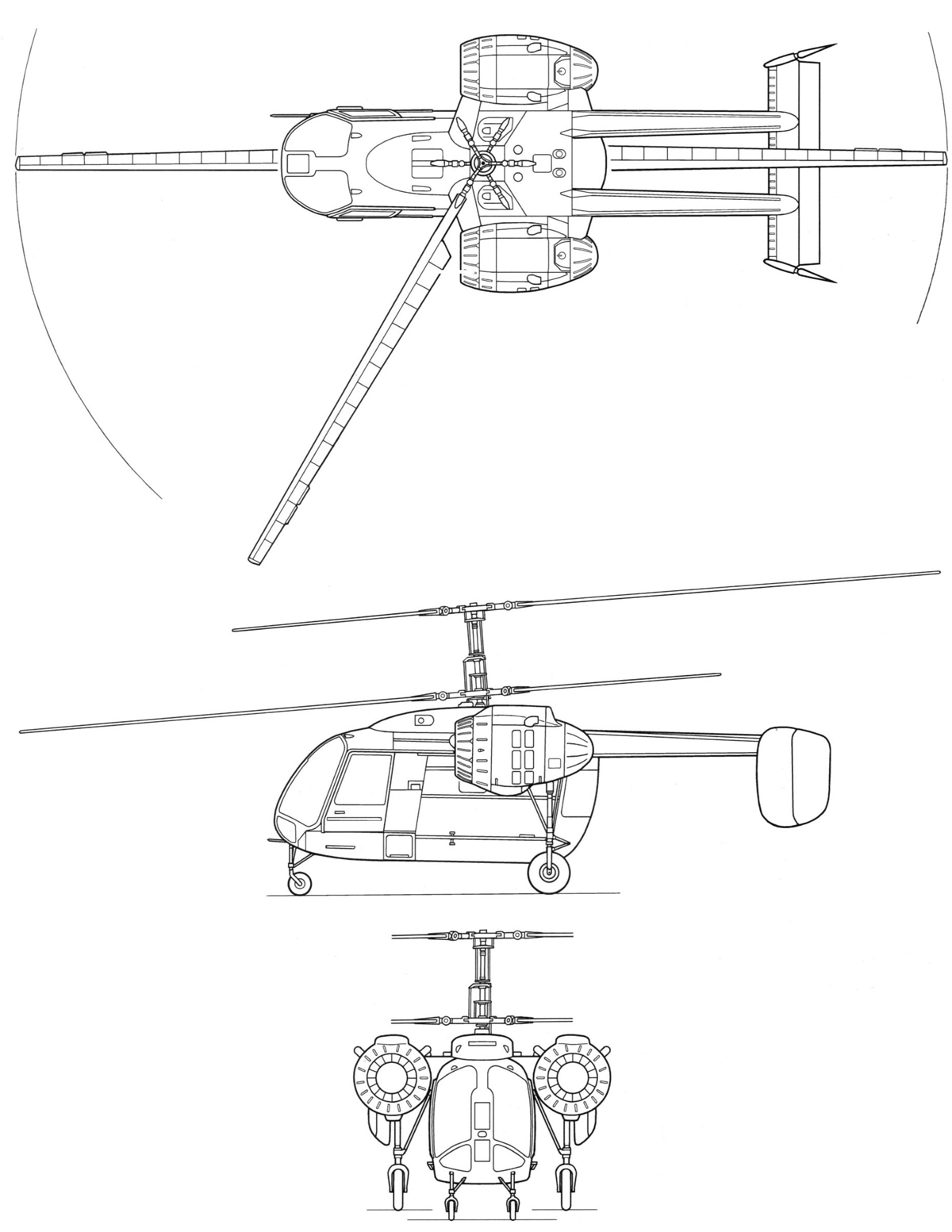

Ка-26

Варианты окраски:

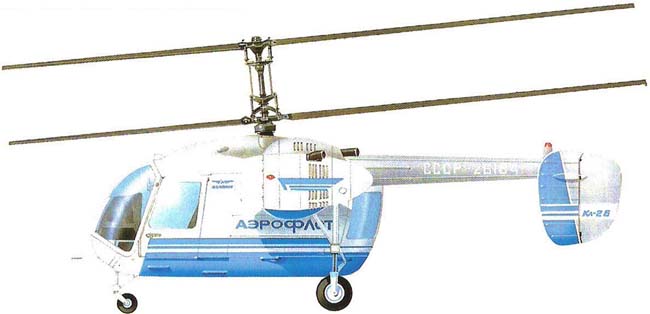

Ка-26 Аэрофлота
