Учитывая требования рынка и пожелания пожарных, на вертолёте Ка-32 было смонтировано и испытано противопожарное оборудование принципиально нового типа. Так, если раньше, вертолёт был лишь вспомогательным средством для доставки пожарных, оборудования и эвакуации людей, то теперь он превратился в высокоэффективную воздушную пожарную машину с уникальными параметрами, не имеющими аналогов в мире.

В новую базовую комплектацию противопожарного вертолёта Ка-32А1, разработанного в ОАО "Камов", входят:

1. Водяной пластиковый бак.

2. Электрические водяные насосы.

3. Ёмкости для пенообразователя.

4. Горизонтальная водопенная пушка.

5. Вертикальная водопенная пушка.

6. Водяная помпа.

7. Спасательная лебёдка.

8. Десантно - спусковое устройство.

Транспортно-спасательные кабины ТСК-1, ТСК-2 и ТСК-3 предназначены для эвакуации людей с крыш, балконов или через оконные проемы верхних этажей зданий. ТСК-1 служит для спасения двух человек. Она перевозится в транспортной кабине. С помощью подвесной системы кабина соединяется с карабином троса электролебедки ЛПГ-300. В ТСК-2 можно перевозить 20 человек. При спасении людей эта кабина транспортируется на внешней подвеске вертолета. К месту пожара она доставляется на прицепе автомобиля. ТСК-3 обеспечивает перевозку 10 человек. В сложенном виде в транспортной кабине она перевозится к месту пожара и с помощью системы подвески соединяется со штатной внешней системой транспортировки крупногабаритных грузов.

Спусковое устройство Су-Р предназначено для десантирования людей и грузов на режиме висения. Карабин шнура Су-Р крепится к серьге замка на стреле штатной лебедки ЛПГ-300. Для спуска людей и груза используется проем двери транспортной кабины. Су-Р роликового типа состоит из четырех тормозных блоков, шнура для спуска, трех комплектов подвесной системы, трех пар защитных перчаток, трех защитных мотошлемов и т.д. Масса укомплектованного устройства не превышает 11кг. Длина шнура - 50м, масса десантника или груза не должна превышать 100кг.

Аппаратура громкоговорящего устройства (звуковещательная установка ЗСВС) предназначена для внешнего оповещения с вертолета. Она состоит из усилителей П01-03, комплекта СПУ-9 и громкоговорителя П05-04. Звуковой сигнал подает оператор-пожарник, использующий микрофон гарнитуры ГСШ-А-18. Громкоговоритель состоит из шести рупорных головок по 75Вт каждая, расположенных на подкосах основных опор шасси.

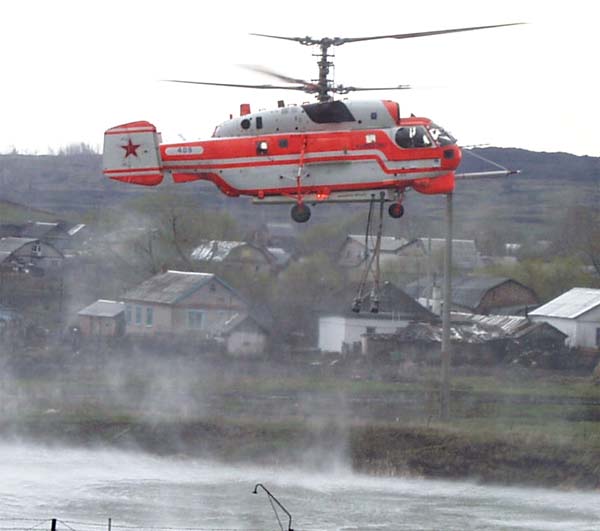

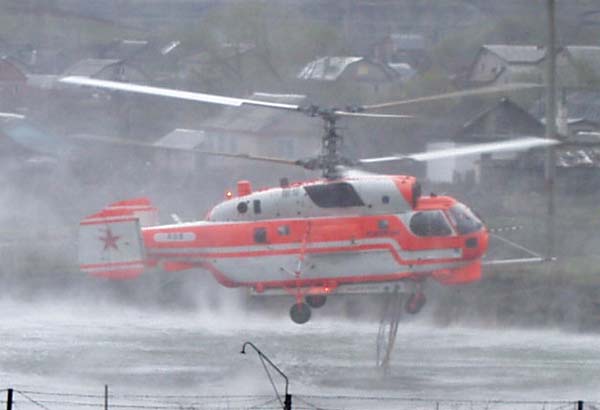

Пластиковый водяной бак с системой забора и сброса воды, объёмом 3000 литров. Вмонтирован непосредственно, в нижнюю часть фюзеляжа вертолёта. Благодаря этому, исключаются недостатки присущие противопожарным системам, располагающимся на внешней грузовой подвеске, таким как "Bambi Bucket". (Ограничение скорости полёта, разнос масс - дебалансировка, ограничения по глубине водоёма и опасность зацепа.) Забор воды осуществляется в режиме висения, из открытого водоёма, с помощью двух шноркельных электрических насосов за 1 минуту 20 секунд.

Система не критична к размерам и глубине водоёма. При каждом новом заборе, из двух дополнительных ёмкостей, общей вместимостью 300 литров, располагающихся в передней части фюзеляжа, в воду может добавляться пенообразователь, многократно усиливающего эффективность пламегашения. Сброс воды может производиться в нескольких режимах. В зависимости от расположения очага пожара от места забора воды, вертолёт Ка-32 может ориентировочно перевезти и вылить за час следующее количество воды:

• 0,5 км - 50 тонн

• 3 км - 36 тонн

• 5 км - 28 тонн

Водяной бак может дополняться системой "Спрей"- горизонтальными штангами - распылителями, позволяющими обрабатывать диспергентами и биопрепаратами нефтяную плёнку при аварийных разливах нефтепродуктов.

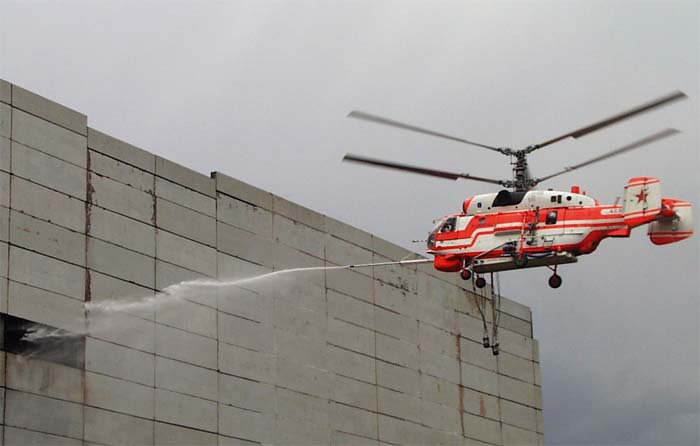

Дальность струи из горизонтальной телескопической водо-пенной пушки составляет около 45 метров, при производительности 40 л/сек. Это позволяет, как производить тушение водой или пеной верхних этажей высотных зданий, так и распылять воду на очаг пожара, не входя, непосредственно, в зону горения.

Вертикальная водо-пенная пушка, имеет такую же производительность, но предназначена для установки защитных пенных полос, тушения точечных, локальных очагов возгорания и заполнения водой переносных быстросборных открытых емкостей, для дальнейшего её использования наземными службами пожаротушения.

Давление воды в 8 атмосфер создаётся водяной помпой с бензиновым двигателем внутреннего сгорания, мощностью 37 кВт.

Переключение на горизонтальную или вертикальную пушку осуществляется из кабины вертолёта.

При установке на стволы вертикальной и горизонтальной пушки, Установки Комбинированного Тушения Пожаров "ПУРГА", благодаря повышенной кратности пенообразования (от 20 до 70), возможно из 3000 литров воды, имеющихся на борту, получать от 60000 до 200000 литров пены.

Горизонтальная пенная струя позволяет быстро ликвидировать пожар, не входя в опасную зону очага горения. Вертикальная пенная струя наиболее эффективна при установке защитных пенных полос. При этом, с одного захода создаётся полоса смоченного пеной растительного покрова, непреодолимая для огня, шириной 6-8 метров и длиной до 1,5 километров.

Эвакуационно-десантное оборудование состоит из подъёмно - спасательной электролебёдки с поворотной стрелой, грузоподъёмностью 300 кг. и десантного спускового устройства "Су-Р".

Наибольший эффект применения данного вертолёта обеспечивается в процессе проведения работ и ликвидации:

• пожаров на верхних этажах и крышах высотных зданий;

• пожаров на нефтеналивных танкерах и баках;

• пожаров на предприятиях топливной, химической и нефтеперерабатывающей промышленности;

• пожаров в районах добычи нефти и газа;

• пожаров на предприятиях лесной, деревообрабатывающей и целлюлозно - бумажной промышленности, лесах и сельскохозяйственных угодьях;

• создания защитных полос при лесных пожарах;

• крупномасштабных послеаварийных пожаров воздушных судов на земле, авариях и катастрофах на железнодорожном, морском и речном транпорте;

• создание сплошных пенных полос, на взлётно-посадочной полосе аэродрома, в случае аварийной посадки воздушного судна;

• эвакуации людей из мест, недоступным другим средствам спасения.

Стоит отметить, что использование именно соосного вертолёта в качестве носителя данного противопожарного оборудования, не просто оптимально, а и единственно возможно. Причин тому несколько:

1. Маневренность.

Может применять педальный (плоский) разворот, недоступный его одновинтовым собратьям. Перемещаться с большими скоростями вбок и хвостом вперёд. (См. http://www.airwar.ru/enc/sh/ka29.html).

2. Лёгкость управления.

Обладает уникальной способностью разворачиваться на пятачке, без потери высоты. Аэродинамически симметричный вертолёт при выполнении маневрирования на висении и перемещениях с малыми значениями скоростей менее зависим от ветра, чем вертолёт с рулевым винтом. Ветер не накладывает дополнительных ограничений на выполнение педальных разворотов. При применении водопенной горизонтальной пушки, жёстко закрепленной на фюзеляже, наведение на цель производится пилотом, где точность и скорость наведения играют решающую роль.

3. Энерговооружённость.

Ввиду отсутствия потерь на хвостовом винте и наличию бипланного эффекта, запас мощности у него на 25-30% больше, чем у любого другого вертолёта с аналогичными двигателями.

4. Безопасность.

Практика летной эксплуатации одновинтовых вертолетов отмечает частое столкновение рулевых винтов с препятствиями (деревья, провода, строения и др.) и обслуживающим персоналом, что, как правило, приводит к тяжелым летным происшествиям с гибелью людей. Этому способствует несимметричность аэродинамической схемы вертолета с рулевым винтом, большая зависимость аэродинамических характеристик машины на малых скоростях поступательного движения от скорости и направления ветра. Дублирование основных систем обеспечивает высокую безопасность полётов на любом участке полёта.

5. Компактность.

Не имея выступающей хвостовой балки, размеры соосного вертолёта вписываются в окружность, описываемую несущими винтами. Малые размеры несущих винтов, позволяют выводить срез ствола горизонтальной водопенной пушки за пределы негативного влияния воздушного потока.

6. Всепогодность.

Наличие противообледенительной системы гарантирует успешное выполнение поставленных задач в условиях дождя, снега, тумана, обледенения, до температуры минус 23 С. Запуск двигателей вертолёта не требует стационарного аэродромного оборудования и обеспечивается до высоты 3000 метров в диапазоне температур наружного воздуха от минус 40 до плюс 40 С.

7. Удельная мощность воздушного потока.

При использовании вертикальной пенной пушки, мощный (свыше 40 кг/м2), воздушный поток дополнительно взбивая пену и перемешивая её, смачивает мельчайшие травинки и листья, что повышает эффективность защиты от огня.

8. Простота перебазирования.

При перевозке на значительные расстояния, для экономии лётного ресурса, вертолёты перевозятся на Ил-76 - 2 шт., при этом, демонтируются лопасти, колонка НВ и редуктор. В рабочее состояние бригада техников приводит вертолёт в течение нескольких дней.

В заключение можно добавить, что в настоящее время в Республике Южная Корея эксплуатируется уже более 40 вертолётов Ка-32, оснащённых противопожарным оборудованием, обеспечивающих пожаротушение лесов. Причем, если первоначально, они оснащались подвесными мягкими баками Bambi-Bucket, вместимостью 3-5 тонн воды, размещаемыми на ВГП, то сейчас, в большинстве случаев, используется американская система фирмы Simplex (жёсткий пластиковый бак, шноркельные насосы и система сброса), встраиваемые в нижнюю часть фюзеляжа), с ТТХ аналогичными отечественным.

ЛТХ:

Модификация	Ка-32А1
Диаметр главного винта, м	15.90
Длина,м	12.25
Высота ,м	5.40
Ширина, м	3.80
Масса, кг
пустого	6000
нормальная взлетная	12700
Тип двигателя	2 ГТД ТВ3-117ВМА
Мощность, л.с.	2 х 2200
Максимальная скорость, км/ч	260
Крейсерская скорость, км/ч	230
Практическая дальность, км	800
Скороподъемность, м/мин
Практический потолок, м	6000
Статический потолок, м	3500
Экипаж, чел	3-4

Доп. информация :

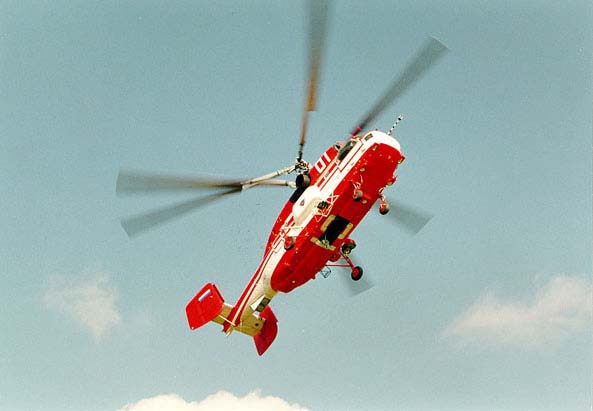

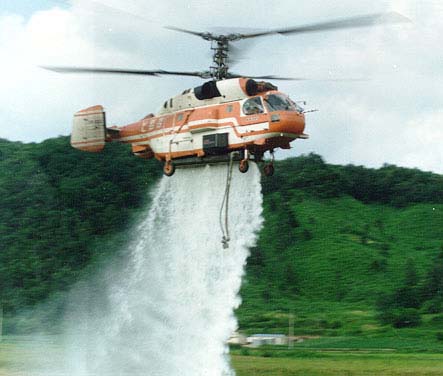

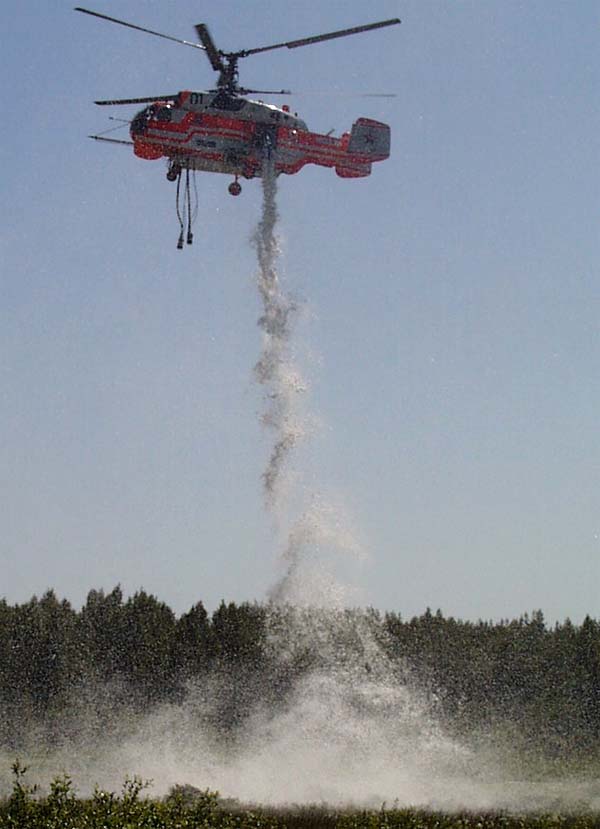

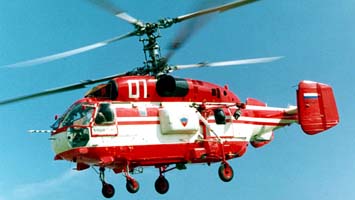

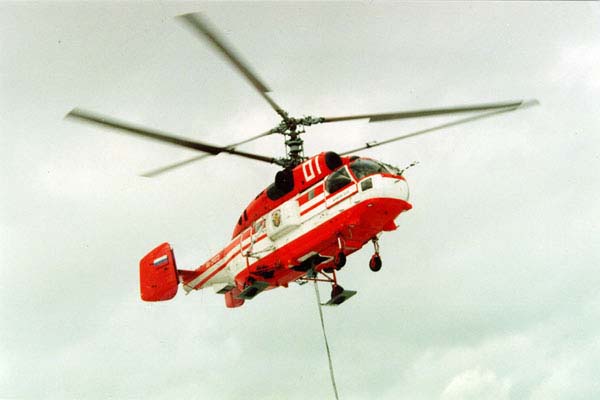

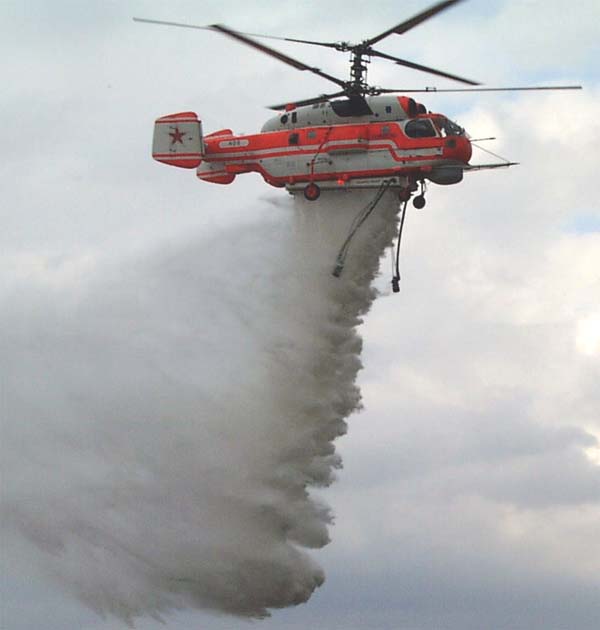

Фотографии:  Ка-32А1  Ка-32А1 тушит пожар  Ка-32А1  Забор воды  Забор воды  Тушение пожара  Сброс воды  Сброс пены

Список источников:

Алексей Виривский. Противопожарный вариант вертолёта Ка-32А1 ОКБ Камова. Справочник. Вертолеты фирмы Камов Максим Старостин. Все вертолеты Мира. Камов Ка-32А1 Крылья Родины. Григорий Кузнецов. Вертолет-труженик Григорий Кузнецов. ОКБ Камова - 50 лет Е.И.Ружицкий. Вертолеты Фотоработы Алексея Михеева
