главная многоцелевые
   Ка-32А2

Разработчик: ОКБ Камова
Страна: Россия
Первый полет: 1994
Тип: Милицейский вертолет
  ЛТХ     Доп. информация



Ка-32А2 создан по заказу правительства Москвы в интересах спецподразделений ГУВД. Он предназначен для решения следующих задач: поиска и ликвидации преступных групп, перевозки служебного персонала, беспарашютного десантирования личного состава спецподразделений, перевозки мелких грузов в транспортной кабине и крупногабаритных - на внешней подвеске.

Хронология создания: начало разработки - 1994 год; завершение заводских испытаний - 1995 год. Фирмой КАМОВ построен один экземпляр. Планируется постройка малой серии.

Вертолет Ка-32А2 является модификацией базового Ка-32А, с которого демонтированы топливные баки №5 и их контейнеры на левом и правом бортах, дымозащитное оборудование для членов экипажа и аварийные баллонеты.

Экипаж вертолета состоит из первого пилота (командира воздушного судна), второго пилота (штурмана) и бортмеханика (бортоператора), рабочее место которого находится в транспортной кабине. При выполнении поисково-спасательных и аварийно-спасательных работ экипаж по составу идентичен экипажу базового вертолета Ка-32А. На вертолете Ка-32А2 установлено двойное управление в виде стандартных рычагов на рабочих местах обоих пилотов.

Топливная система имеет два левых и два правых топливных бака, которые расположены под полом грузовой кабины. Для предотвращения взрыва при простреле эти баки заполнены пенополиуретаном. Их вместимость составляет 1890л. В отсеке под полом грузовой кабины, расположенном между левыми и правыми основными баками, могут устанавливаться два дополнительных подвесных топливных бака. Из этих баков топливо вырабатывается в первую очередь. Вместимость основных и дополнительных баков - 2890л.

На правом борту транспортной кабины между шпангоутами №10 и 11 оконный проем увеличен, стекло откидывается наружу вниз. Под окном находится шкворневая установка для автомата АКС или пулемета РПК. К шкворневой установке крепится гильзосборник. Напротив дверного проема транспортной кабины (ближе к заднему обрезу) расположена быстросъемная шкворневая установка для пулемета ПКТ с гильзосборником. Перед дверным проемом около шкворневой установки к полу на роликах крепится сиденье стрелка, в котором размещены запасной гильзосборник и четыре коробки для патронов (по 100 патронов в каждой). В транспортной кабине вдоль бортов расположено 11 откидных сидений с привязными ремнями.

Десантирование людей и грузов на режиме висения вертолета производится с помощью тех же спусковых устройств Су-Р, что и на Ка-32А1. В рабочем положении шнуры спусковых устройств крепятся к замкам. Три замка установлены на стреле грузовой лебедки ЛПГ-300 и два - на правом борту транспортной кабины у аварийного люка.

Дополнительно к поисково-спасательным светотехническим средствам базового Ка-32А на данной модификации имеются два прожектора Л-2АГ с прозрачными защитными стеклами. Один прожектор установлен снаружи на носовой части фюзеляжа (по оси симметрии). Он служит для освещения местности перед вертолетом и способен отклоняться вверх-вниз и влево-вправо. Управление прожектором - дистанционное электрическое, осуществляется с рабочих мест экипажа с помощью электромеханизмов. Второй прожектор крепится на подвижной ферме к левому борту транспортной кабины около переднего края дверного проема. В походном положении он повернут вперед вдоль левого борта кабины и зафиксирован. При управлении ферма с прожектором поворачивается, подводя его к проему двери. Карданная подвеска прожектора обеспечивает ему подвижность в горизонтальной и вертикальной плоскостях.

Связное оборудование базового вертолета на Ка-32А2 дополнено УКВ-радиостанциями "Моторола М110" и "Моторола GM300", громкоговорящей звуковещательной станцией ВЗС-85, системой поиска и обнаружения автомашин "Трэккер". Радиостанция "Моторола М110" предназначена для обеспечения двухсторонней оперативной связи со службой ГУВД, а "Моторола GM300" - для двухсторонней (тактической) связи со спецподразделениями. Звуковещательная станция служит для передачи с борта вертолета команд и сообщений с использованием микрофонов авиагарнитур ГСШ-А-18 на рабочих местах второго пилота - штурмана или бортмеханика (бортоператора). Громкоговоритель ЗП07-01 состоит из трех кассет П05-04, содержащих по шесть рупорных головок. Кассеты установлены на нижних подкосах основных опор шасси (две - на левой опоре, одна - на правой). Время непрерывной работы станции - 6ч.

Система "Трэккер" обеспечивает обнаружение угнанных автомобилей и преследование их на вертолете по сигналам приемоответчика, установленного на автомобиле. Система состоит из процессора, обрабатывающего сигналы, принятые антенной, и определяющего направление на автомобиль и расстояние до него (при работающем приемоответчике); блока представления экипажу информации о координатах преследуемого автомобиля и антенны. Антенна представляет собой четыре четвертьволновых вибратора - антенную решетку, выполненную в форме квадрата, в каждом углу которого крепится по одной штырьевой антенне. Решетка установлена на откидной крышке нижнего люка в передней части фюзеляжа. Зона действия системы в городских районах с плотной застройкой - до 8км, в сельской местности - до 100км.

Летно-технические характеристика Ка-32А2 аналогичны характеристикам базового вертолета, за исключением вместимости топливной системы, дальности и продолжительности полета. При заправке основных баков продолжительность полета составляет 1ч 30мин, а при заправке и дополнительных баков - 2ч 40мин.





 ЛТХ:
Модификация   Ка-32А2
Диаметр главного винта, м   15.90
Длина,м   12.25
Высота ,м   5.40
Ширина, м   3.80
Масса, кг
  пустого   6000
  нормальная взлетная   12700
Тип двигателя   2 ГТД ТВ3-117ВМА
Мощность, л.с.   2 х 2200
Максимальная скорость, км/ч   260
Крейсерская скорость, км/ч   230
Практическая дальность, км   800
Скороподъемность, м/мин
Практический потолок, м   6000
Статический потолок, м   3500
Экипаж, чел   3-4


 Доп. информация :


  Фотографии:

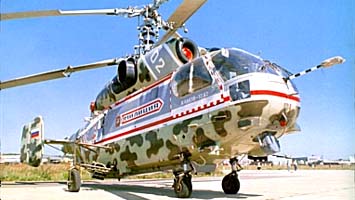

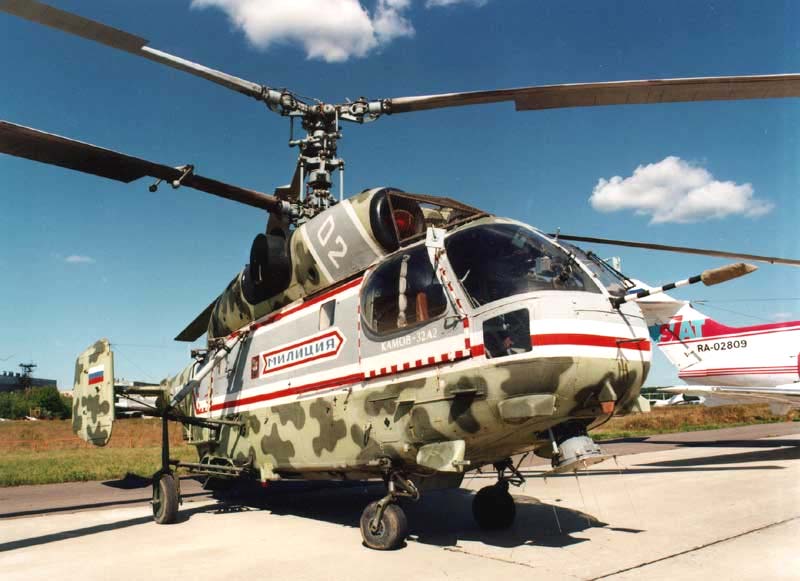

 Ка-32А2 на выставке (с) ОКБ Камова

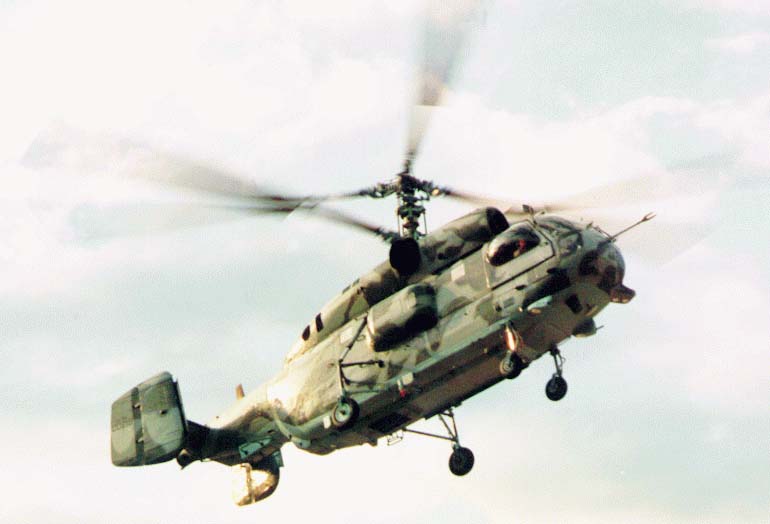

 Ка-32А2 во время показательных полетов

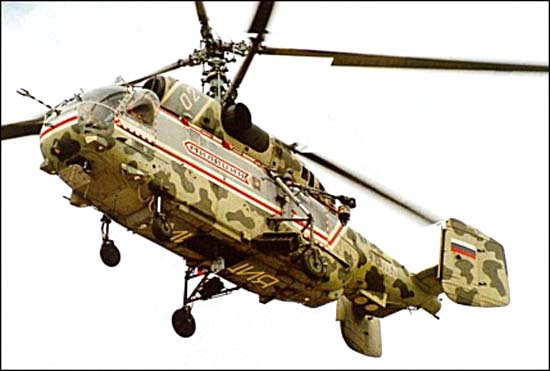

 Ка-32А2  во время показательных полетов    © Алексей Михеев







Список источников:

ОКБ Камова. Справочник. Вертолеты фирмы Камов
Максим Старостин. Все вертолеты Мира. Камов Ка-32А2
Крылья Родины. Григорий Кузнецов. Вертолет-труженик
Григорий Кузнецов. ОКБ Камова - 50 лет
Е.И.Ружицкий. Вертолеты
Фотоработы Алексея Михеева
