главная многоцелевые
   Ми-38

Разработчик: ОКБ Миля
Страна: Россия
Первый полет: 2003
Тип: Многоцелевой вертолет
  ЛТХ     Доп. информация



Средний транспорто-пассажирский вeртолет Ми-38 разрабатывается по заказу гражданской авиации для замены парка транспортно-пассажирских Ми-8 и Ми-17. По сравнению с Ми-17 вертолет Ми-38 имеет более вместительную грузопассажирскую кабину и более эргономичную кабину пилотов, рассчитанную на экипаж из двух человек. Разработка вертолета Ми-38 ведется в рамках совместного предприятия "Eвро-Миль". На первом этапе создается вариант вертолета с двигателем Pratt&Whitney Canada PW-127T/S. Ми-38 - вертолет нового поколения, способен обеспечить новый уровень стандартов комфорта и безопасности при выполнении пассажирских перевозок и специальных работ по категории А (FAR-29).

Назначение. Ми-38 - предназначен для перевозки пассажиров (включая VIP перевозки), перевозки грузов внутри кабины и на внешней подвеске, поисково-спасательных операций, а также для эвакуации больных. Ми-38 имеет вместительную кабину, дверь-трап по левому борту и грузовую сдвигаемую дверь по правому борту. В двери по правому борту может устанавливаться бортовая лебедка грузоподъемностью до 300 кг. В центре пола имеется люк, в котором устанавливается система внешней подвески, рассчитанная на грузы весом до 7000 кг. Комфортабельный пассажирский салон на 30 меcт с шагом кресел 0,765 м и минимальной шириной прохода - 0,38 м. В пассажирской кабине предусматривается буфет, отделение с полками для размещения багажа, туалет. Для создания комфортных условий в кабине экипажа и грузопассажирской кабине вертолет оборудуется системой кондиционирования и вентиляции. Пассажирская кабина оборудуется специальными выходами и люками для быстрого покидания в аварийной ситуации, для пассажиров и экипажа предусматриваются спасательные жилеты, вертолет оборудуется спасательным плотом и аварийно-спасательной УКВ-радиостанцией, в санитарном варианте в грузопассажирской кабине могут быть размещены 16 носилок. Предусмотрено оборудование вертолета системой аварийного приводнения. Ми-38 оснащается новейшим пилотажно-навигационным комплексом, позволяющим осуществлять стабилизацию угловых положений вертолета в полете по крену, курсу и высоте, контроль работы двигателя, трансмиссии, контроль работы приборного оборудования. Ми-38 оснащен спутниковой навигационной системой. Для отображения информации кабина экипажа оборудована цветными многофункциональными дисплеями. Получение радиолокационной и радиотехнической информации обеспечивается с помощью навигационного метеолокатора. На Ми-38 планируется реализация технологии обслуживания по состоянию. Удельная трудоемкость технического обслуживания снижена по сравнению с вертолетом Ми-8 примерно в 2 раза за счет встроенной системы автоматизированного контроля исправности бортового оборудования и двигателей, сокращения количества узлов смазки.

Конструкция. Вертолет одновинтовой схемы имеет удлиненный фюзеляж, в "инструкции которого применяются трехслойные панели и детали из композитных материалов. Шестилопастная втулка несущего винта оборудована эластомерными подшипниками для крепления несущего винта. Размещение двигателей за главным редуктором снижает уровень шума в кабине и повышает безопасность при аварийной посадке. Лопасти несущего и рулевого винтов изготавливаются из стеклоуглепластика но технологии непрерывной намотки. Для защиты от обледенения лопасти несущего и рулевого винтов, а также передние стоила кабины экипажа, приемник воздушного давления и передняя часть пылезащитного устройства оборудуются электротепловой противооблединительной системой. Система электроснабжения дублированная. Гидравлическая система вертолета состоит из трех автономных гидросистем. Под грузовым полом размещаются 6 мягких топливных баков общей емкостью 3796 л. Для перегоночных полетов дальностью до 1300 км в грузовой кабине вертолета может устанавливаться дополнительный топливный бак. Хронология создания. Начало проектирования - 1981 г. Презентация модели в Ле Бурже - 1989 г. Макет - август 1991 г. Презентация натурного макета - Мосаэрошоу - 1992 г. Начало изготовления двух опытных экземпляров - 1993 г. Презентация доработанного макета - МАКС-95.

Состояние. В 1994-1999 гг. проведено рабочее проектирование, завершена постройка опытных образцов для статических и динамических испытаний. В 2001 г. проведены летные испытания комплекта лопастей на летающей лаборатории, созданной на базе вертолета Ми-17. В середине 2003 г. на Казанском вертолетном заводе завершена постройка прототипа №1 для начала летных испытаний. После проведения заводских испытаний участниками объединения будет приниматься решение о строительстве других прототипов, сроках сертификации и начале серийного производства.

22 декабря 2003 г. на аэродроме Казанского вертолетного завода состоялся первый полет многоцелевого вертолета нового поколения Ми-38. Его выполнили летчики-испытатели МВЗ им. МЛ.Миля В.Н.Ковтанин и А.М.КЛИМОВ. Полет продолжался 6 минут. На следующий день вертолет демонстрировали в воздухе официальным лицам РФ: вице-премьеру Б.САлешину, Генеральному директору «Росавиакосмоса» Ю.Н.Коптеву и др.





 ЛТХ:
Модификация   Ми-38
Диаметр несущего винта, м   21.10
Диаметр рулевого винта, м   3.84
Длина,м   25.22
Высота ,м   5.56
Ширина, м   4.50
Масса, кг
  пустого   8300
  нормальная взлетная   14200
  максимальная взлетная   15600
Тип двигателя   2 ГТД PW-127T/S
Мощность, л.с.   2 х 2500
Максимальная скорость, км/ч   285
Крейсерская скорость, км/ч   275
Перегоночная дальность, км   1350
Практическая дальность, км   820
Радиус действия, км   325
Практический потолок, м   5200
Статический потолок, м   2500
Экипаж, чел   2
Полезная нагрузка:   32 пассажира или 5000 кг груза в кабине или до 6000 кг груза на подвеске


 Доп. информация :


  Фотографии:

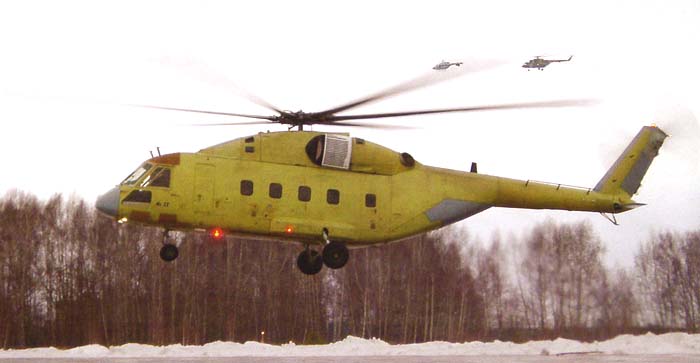

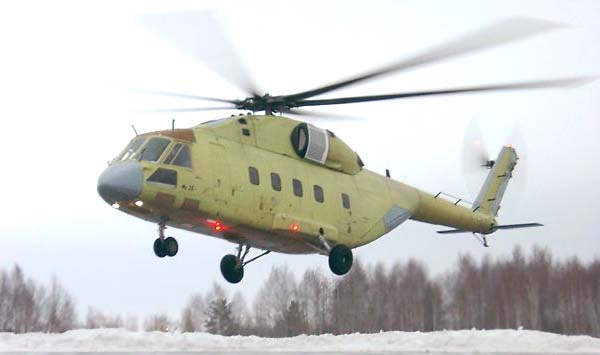

 Первый полет Ми-38

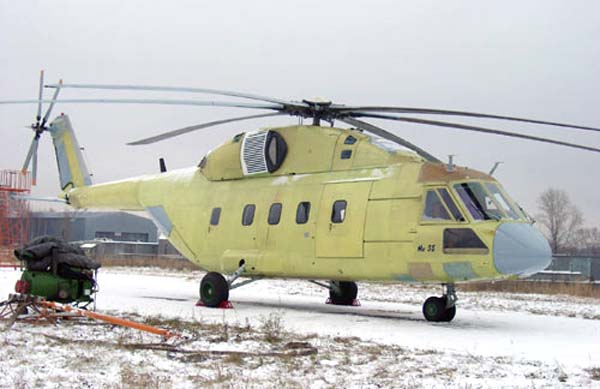

 Первый образец Ми-38
 Первый образец Ми-38

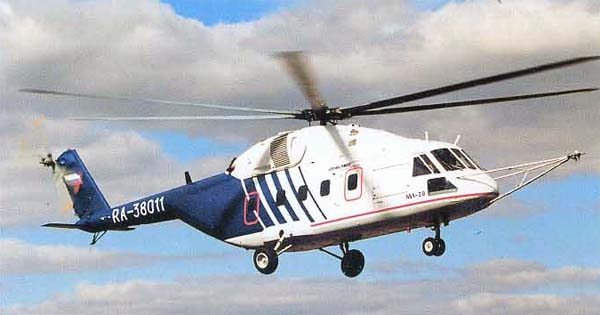

 Испытательный полет Ми-38 в августе 2004 года

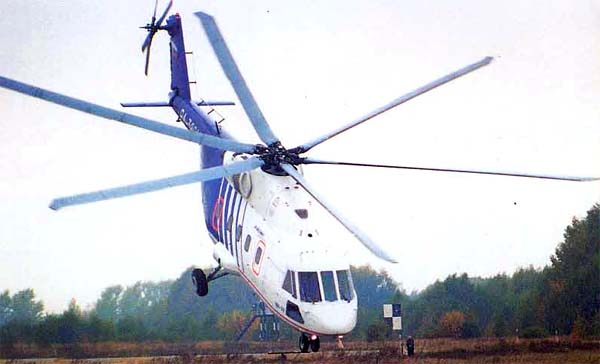

 Испытательный полет Ми-38 в октябре 2004 года

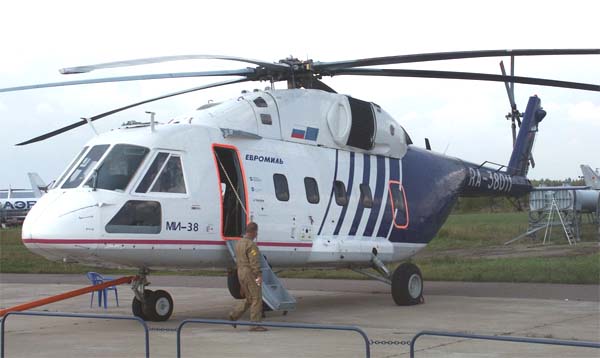

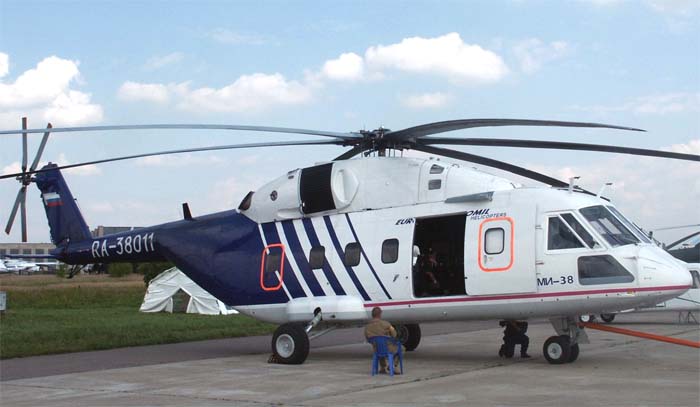

 Ми-38 на МАКСе
 Ми-38 на МАКСе

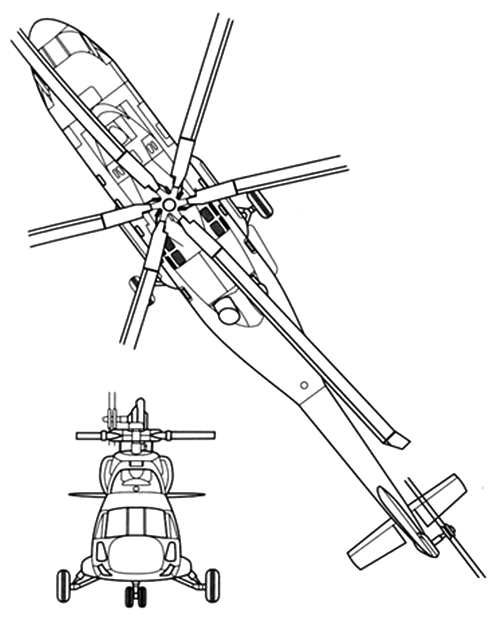

  Схемы:

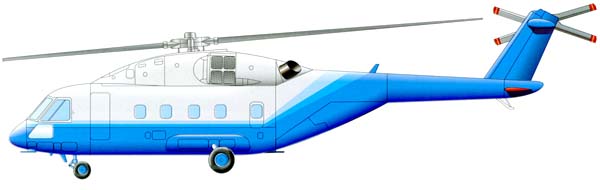

 Ми-38

  Варианты окраски:

 Ми-38







Список источников:

Каталог "Вертолетный мир России 2003"
Московский вертолетный завод имени М. Л. Миля. Транспортно-пассажирский вертолет Ми-38
Максим Старостин. Все вертолеты Мира. Миль Ми-38
Мир Авиации. Новый транспортный вертолет Ми-38
Авиация и Время. Первый полет вертолета Ми-38

Е.И.Ружицкий. Вертолеты
