главная многоцелевые
   Ми-4

Разработчик: ОКБ Миля
Страна: СССР
Первый полет: 1952
Тип: Многоцелевой вертолет
  ЛТХ     Доп. информация



Вертолет Ми-4 является первым военно-транспортным вертолетом в отечественных вооруженных силах. Создание вертолета было ускорено возросшей ролью вертолетов в вооруженных силах, подтвержденной на практике в военных действиях в Корее, особенно при высадке вертолетами в 1951 г. морского десанта в Инчоне.

Разработка, летные испытания и внедрение вертолета Ми-4 в серийное производство были осуществлены в рекордно короткий срок - в течение одного года: 5 октября 1951 г. было подписано постановление правительства о создании вертолета и началась его конструктивная разработка, а уже в июне 1952 г. первый опытный вертолет БД-12 (вертолет десантный на 12 мест) совершил первый полет (летчик-испытатель В.В. Виницкий) и в этом же году начал производиться серийно. В 1953 г. первые серийные вертолеты Ми-4А успешно прошли войсковые испытания и стали поступать в вооруженные силы.

По своим летно-техническим характеристикам и грузоподъемности вертолет Ми-4 значительно превосходил все зарубежные вертолеты. Имея такую же компоновку силовой установки с поршневым двигателем, установленным в наклонном положении в носовой части фюзеляжа, как у вертолета Сикорский 5-55, созданного в 1949 г., вертолет Ми-4 превосходил его по грузоподъемности более чем в два раза, перевозя нагрузку 1200 кг в нормальном варианте и 1600 кг в перегрузочном. Просторная грузовая кабина вмещала 12 десантников с личным вооружением и боеприпасами и 16 десантников в перегрузочном варианте или грузы массой до 1600 кг, в том числе пушку калибром 57 мм с расчетом, два мотоцикла М-72 с колясками и пять десантников или автомобиль-вездеход ГАЗ-67В, а позже ГАЗ-69, и была снабжена грузовым люком в задней части с откидными створками и опускающимся трапом - решение, которое стало традиционным в дальнейшем для военно-транспортных вертолетов. Под фюзеляжем в носовой части была предусмотрена гондола для стрелка с пулеметом калибром 12,7 мм на турельной установке. На всех вертолетах Ми-4 использовалась одна и та же силовая установка - специально разработанный для него вариант поршневого двигателя воздушного охлаждения АШ-82В взлетной мощностью 1250 кВт,1700 л. с., разработанный ОКБ им. В.Д. Швецова.

При разработке и доводке вертолета Ми-4 был решен ряд сложных научно-технических проблем, среди которых устранение флаттера лопастей несущего винта, повышение динамической прочности несущего и рулевого винтов и увеличение ресурса основных агрегатов. Вертолеты Ми-4 серийно производились в 1953 - 1966 гг. на вертолетном заводе в Казани, где было построено примерно 3200 вертолетов различных модификаций, из которых более 700 были поставлены в 1956-1966 гг. за рубеж в 24 страны; кроме того, вертолеты Ми-4 под обозначением 2-5 производились в 1958 - 1979 гг. по лицензии в КНР в г. Харбине, где было построено 545 вертолетов. В 1955 ,г. на двух вертолетах Ми-4 был совершен перелет из Москвы до полярной станции "Северный полюс-5" протяженностью более 5000 км. На вертолетах Ми-4 в 1956 - 1965 гг. были установлены 8 международных рекордов, в их числе подъем груза массой 2000 кг на высоту 6017 м и массой 1000 кг на высоту 7575 м, а в 1958 г. на Всемирной выставке в Брюсселе вертолет был удостоен диплома и золотой медали.

Вертолеты Ми-4 широко использовались в вооруженных силах СССР, где в ВВС были сформированы вертолетные полки, в каждом из которых имелось 60 вертолетов. Уже в 1950 г. на воздушном празднике в Тушино демонстрировались 24 вертолета Ми-4, а в 1954 г. с 36 вертолетов Ми-4 был высажен десант с автомобилями и легкой артиллерией.

В 1956 г. вертолеты Ми-4 использовались в военных действиях в Венгрии, в 1961-1962 гг. в Индии, в 1965 г. в Пакистане, в 1960-1975 гг. в Ираке, в Эфиопии в 1971-1980 гг. и других странах, а в 1978 г. в Афганистане, где они вскоре были вытеснены вертолетами Ми-8 и. Ми-24. По данным на середину 1995 г., в вооруженных силах различных стран используются 555 вертолетов Ми-4: Албания - 18, Алжир - 30, Афганистан - 12, Болгария - 14, Венгрия - 40, Вьетнам - 30, Ирак - 40, Йемен - 4, КНР - 350, Куба - 5, Судан -10 и др.

Вертолет одновинтовой схемы с рулевым винтом, одним ПД и четырехопорным шасси.  Фюзеляж полумонококовой конструкции, с поршневым двигателем, установленным в наклонном положении в носовой части, и двухместной кабиной экипажа над ним. Центральную часть фюзеляжа занимает грузовая кабина размерами 4,15х1,70х1,6 м и объемом 16 м3 с задним грузовым люком размерами 1,86х1,6 м с опускающимся грузовым трапом и открывающимися в стороны створками. С левого борта кабины расположена дверь размерами 0,9х1,45 м, в дверном проеме устанавливается стрела с электролебедкой БА-47 для подвеса груза, по бокам кабины имеются три круглых окна, одно из них в двери. В кабине размещаются откидные сиденья для 12 десантников; в перегрузочном варианте - для 16 десантников, включая стрелка; в санитарном варианте в кабине устанавливается 8 носилок для раненых, столик и сиденье для санитара. Кабина летчика имеет поточно-вытяжную вентиляцию и большие сдвижные двери. С 1957 г. вертолеты Ми-4 оборудуются системой внешней подвески грузов массой 1200 кг, в перегрузочном варианте - до 1600 кг. В носовой части фюзеляжа под грузовой кабиной снизу размещается гондола для стрелка с остеклением впереди и креплением ограниченно-подвижной установки НУВ-1 с пулеметом ТКБ 181 калибром 12,7 мм и коллиматорным прицелом К-10Т. Хвостовая балка коническая, круглого сечения полумонококовой конструкции, с отклоненной вверх концевой балкой.

Шасси четырехопорное, неубирающееся, главные опоры ферменной конструкции, с масляно-воздушными амортизаторами и тормозными колесами размером 700х850 мм, передние опоры с самоориентирующимися колесами размером 100х150 мм, на конце хвостовой балки снизу размещена предохранительная хвостовая опора с воздушным амортизатором.

Несущий винт четырехлопастный, с шарнирным креплением лопастей и фрикционными демпферами. Лопасти с 1960 г. прямоугольной формы в плане, цельнометаллические, с прессованным лонжероном из алюминиевого сплава и приклеенными секциями с сотовым заполнителем, хорда лопасти 0,62 м, профиль лопасти NАСА 23012, ресурс лопасти 2500 ч. До 1960 г. несущие винты имели лопасти смешанной конструкции со стальным трубчатым лонжероном и обшивкой из фанеры и полотна, ресурс которых не превышал 500 ч. Лопасти имели трапециевидную форму в плане с хордой в корневых сечениях 0,8 м и на конце 0,325 м, профиль лопасти МАСА 230.

Рулевой винт диаметром 3,6 м, трехлопастный, толкающий, с деревянными лопастями трапециевидной формы в плане.

Силовая установка состоит из одного двухрядного звездообразного 14-цилиндрового поршневого двигателя АШ-82В с принудительным воздушным охлаждением, установленного в наклонном положении в носовой части фюзеляжа и снабженного открывающимися в стороны створками для облегчения обслуживания; по бокам фюзеляжа размещены боковые воздухозаборники системы воздушного охлаждения с осевым вентилятором.

Топливная система состоит из одного мягкого протестированного бензобака емкостью 1000 л в специальном контейнере в центральной части фюзеляжа. Для перегоночных полетов в грузовой кабине устанавливается дополнительный бак емкостью 275 л. Маслосистема состоит из одного маслобака емкостью 65 л и маслорадиатора, охлаждаемого воздухом от вентилятора двигателя.

Трансмиссия состоит из главного редуктора с муфтой свободного хода и собственной маслосистемой, промежуточного редуктора, редуктора рулевого винта, соединительных валов и тормоза несущего винта, скорость вращения вала несущего винта на взлетном режиме 198 об/мин, на номинальном режиме 178 об/мин. Система управления впервые в практике отечественного вертолетостроения выполнена бустерной, с гидроусилителями по всем четырем каналам, работа которых- обеспечивается от основной и дублирующей гидросистем с рабочим давлением 3,9 - 5,9 мПа, 40 - 60 кг/см2.

Управление вертолетом двойное, с пружинными загрузочными механизмами.

Оборудование обеспечивает пилотирование вертолета днем и ночью и в сложных метеорологических условиях, стандартное радиооборудование, состоящее из радиостанции РСИХ-ЗМ, радиокомпаса АРК-5, радиовысотомера РВ-2, радиолокационной станции СРО и переговорного устройства СПУ-2 для различных модификаций, дополняется специальным оборудованием. Вертолет оснащен кислородным оборудованием, обеспечивающим работу экипажа при высотных полетах с кислородным баллоном емкостью 2 л и противообледенительной спиртовой системой; в санитарном варианте дополнительно устанавливается 8 кислородных баллонов емкостью по 1,8 л для раненых.





 Модификации :
 Ми-4А

 базовая модификация, основной транспортно-десантный вертолет вооруженных сил стран Варшавского Договора в 1950-1970 гг.

 Ми-4АВ  вооруженный вариант Ми-4А.
 Ми-4ГФ  заводское название "разоруженного" Ми-4, был предназначен для использования в ГВФ.
 Ми-4ГР  вариант, оснащенный в 1963 г. широкодиапазонной панорамной радиолокационной станцией обнаружения и ретрансляции "Гребешок-3".
 Ми-4КК, Ми-4КУ  подвижной пункт непрерывного управления частями, выделенными для поддержки сухопутных войск. Создан в 1961 г. для оперативных групп воздушных армий. Представляет собой комплекс из двух вертолетов: командного пункта Ми-4КК (Ми-4ВКП) и пункта управления авиационными соединениями Ми-4КУ (Ми-4ВПУ). Вертолеты могли действовать как вместе, так и самостоятельно.
 Ми-4Л  лесопожарный вертолет для борьбы с лесными пожарами.
 Ми-4М

 противолодочный вертолет, в 1959 г. предъявлен на государственные испытания, в 1963 г. принят на вооружение авиации ВМФ.

 Ми-4М  медицинский вариант, созданный в 1956 г. по заказу Министерства здравоохранения СССР. Некоторые Ми-4 переоборудовались в "летающие операционные".
 Ми-4МК (Ми-4ПП)  постановщик помех, оснащенный в 1964 г. станцией радиопомех "Маяк-3" и дополнительными антеннами.
 Ми-4МТ  ударный противолодочный торпедоносец, созданный на базе Ми-4М в 1963 г.; мог брать на борт торпеду ПЛАТ-1 или ракету "Кондор" либо глубинные бомбы общей массой до 520кг; из-за отсутствия поисковой РЛС применялся только вместе с Ми-4М. В 1963 г. на базе Ми-4М ОКБ М.Л. Миля разработало поисково-ударный комплекс, включающий ударный Ми-4МУ, поисковый Ми-4МО с гидроакустической станцией "Ока" и поисковый Ми-4МС с теплопеленгатором первоначального обнаружения "Сура".
 Ми-4МЭ  экспортный вариант Ми-4М, разработан в 1963 г.
 Ми-4Н "Филин"   опытный разведывательный вариант для ведения боевых действий в ночных условиях, построенный в 1958 г.
 Ми-4П

 пассажирский, для перевозки 10 пассажиров и 200 кг груза.

 Ми-4ПГ  первый опытный вариант, оснащенный системой для перевозки грузов на внешней подвеске, был создан в 1956 г.
 Ми-4ПС

 поисково-спасательный вертолет; разработка была начата в 1958 г.

 Ми-4С  спасательный вертолет для ВВС и ВМФ.
 Ми-4СВ  "утепленный" вариант Ми-4, созданный в 1956 г. для работы на Севере.
 Ми-4СХ

 сельскохозяйственный, с опрыскивателем для жидких химикатов.

 Ми-4Т

 вертолет-торпедоносец, развитие Ми-4М, без магнитометра и РЛС.

 Ми-4ТАРК  разработанный в 1963-1964 гг. телевизионный артиллерийский разведчик-корректировщик.
 Ми-4У  вертолет-целеуказатель, оборудованный аппаратурой "Успех" для обнаружения наземных и надводных целей и выдачи данных целеуказания системам ракетного оружия ВМФ. Построен в 1961 г.
 Ми-4УМ  радиоуправляемая мишень — вариант Ми-4, созданный в 1979 г.
 Ми-4ФВ (Ми-4КВ)  "фотограф-водитель" с аппаратурой "Кварц-49" для управления катером-мишенью ВМФ, был испытан в 1955 г.
 Ми-4Щ  полярный вариант, созданный в 1955 г. для работы на советских арктических и антарктических станциях.
 Ми-4 с радиоаппаратурой "Приставка"  Создан в 1957 г. для управления автоматическими аэростатами.



 ЛТХ:
Модификация   Ми-4А
Диаметр главного винта, м   21.00
Длина,м   26.80
Высота ,м   4.40
Ширина, м   2.00
Масса, кг
  пустого   5100
  нормальная взлетная   7150
  максимальная взлетная   7550
Топливо, л
  внутренние   600 (800)
  с дополнительным баком   914 (1200)
Тип двигателя   1 ПД Швецов АШ-82В
Мощность, кВт   1 х 1250
Максимальная скорость, км/ч   185
Крейсерская скорость, км/ч   140
Дальность действия, км
  при номинальном топливе   410
  с максимальным запасом топлива   500
  с 1 ПТБ   660
Максимальная скороподъемность, м/мин   336
Практический потолок, м   5500
Статический потолок, м   2000
Экипаж, чел   1-2
Полезная нагрузка:   12-16 солдат или 8 больных на носилках (санитарный вариант) + 1 сопровождающий или 1200 кг груза (максимально - 1600 кг)


 Доп. информация :


  Чертеж "Миль Ми-4 (1)"
  Чертеж "Миль Ми-4 (2)"
  Чертеж "Миль Ми-4 (3)"
  Чертеж "Миль Ми-4А"
  Книга "Миль Ми-4 (кн.2)"
  Книга "Техническое описание вертолета Ми-4А"
  Фотографии:

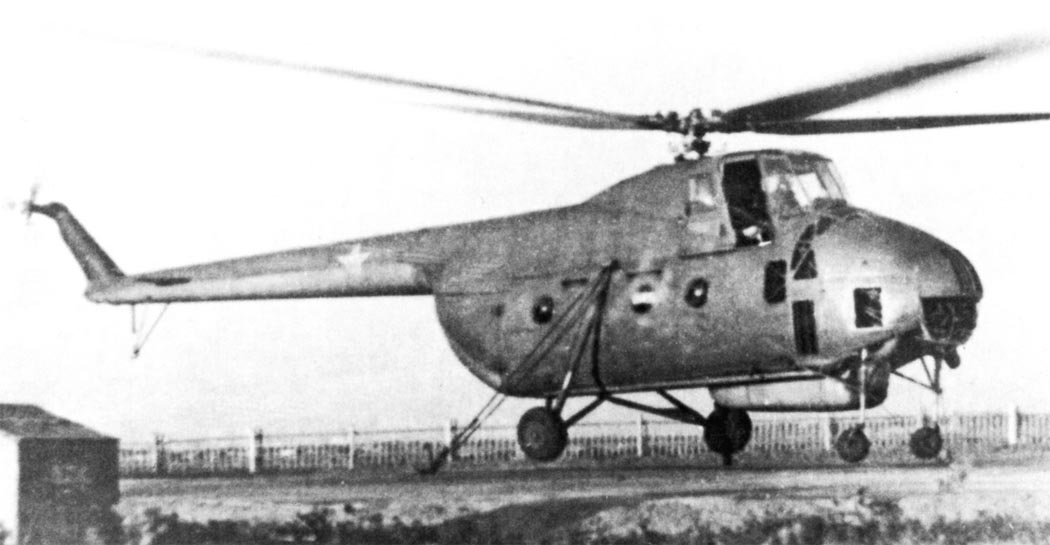

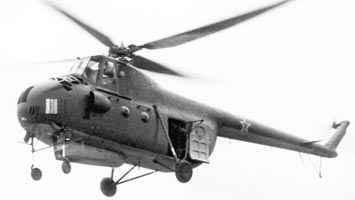

 Испытания первого опытного образца ВД-12 на привязи

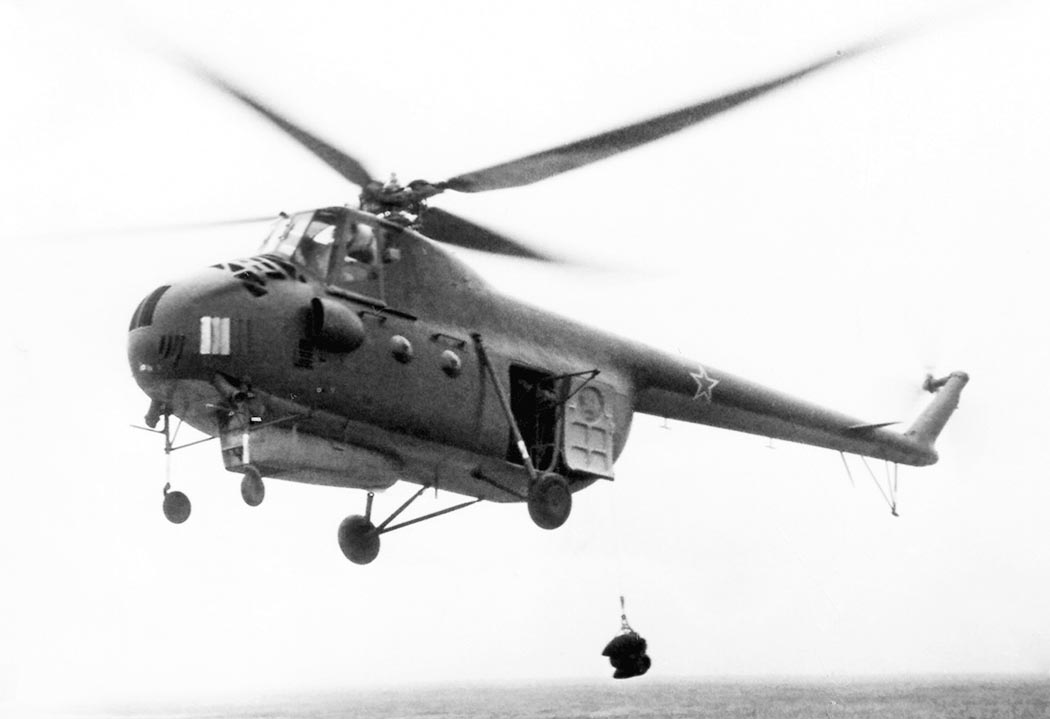

 Вертолет ВД-12 поднимает с земли груз при помощи стрелы и лебедки

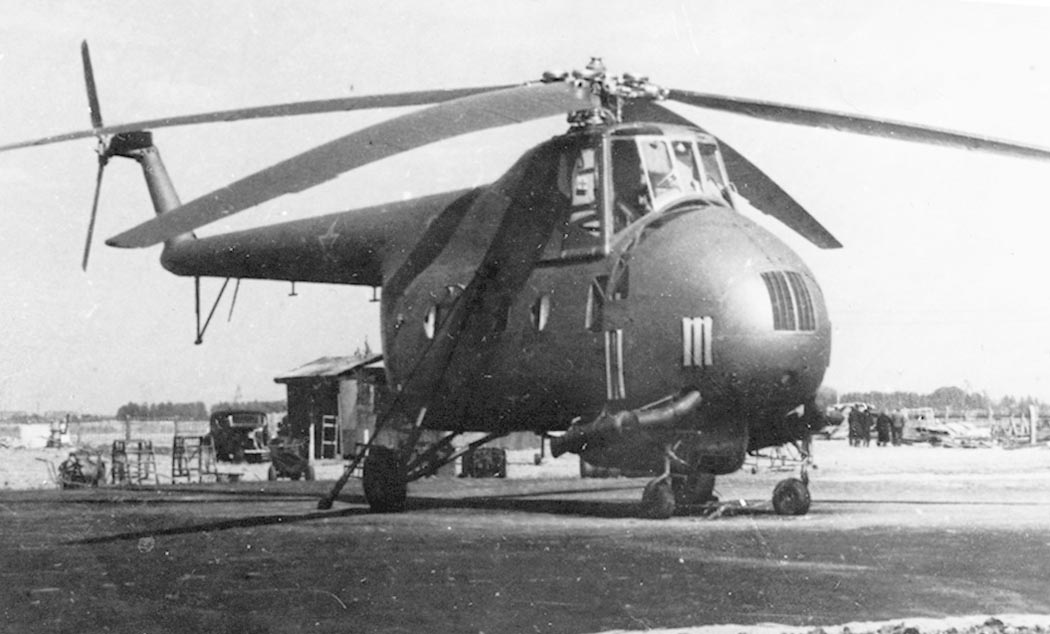

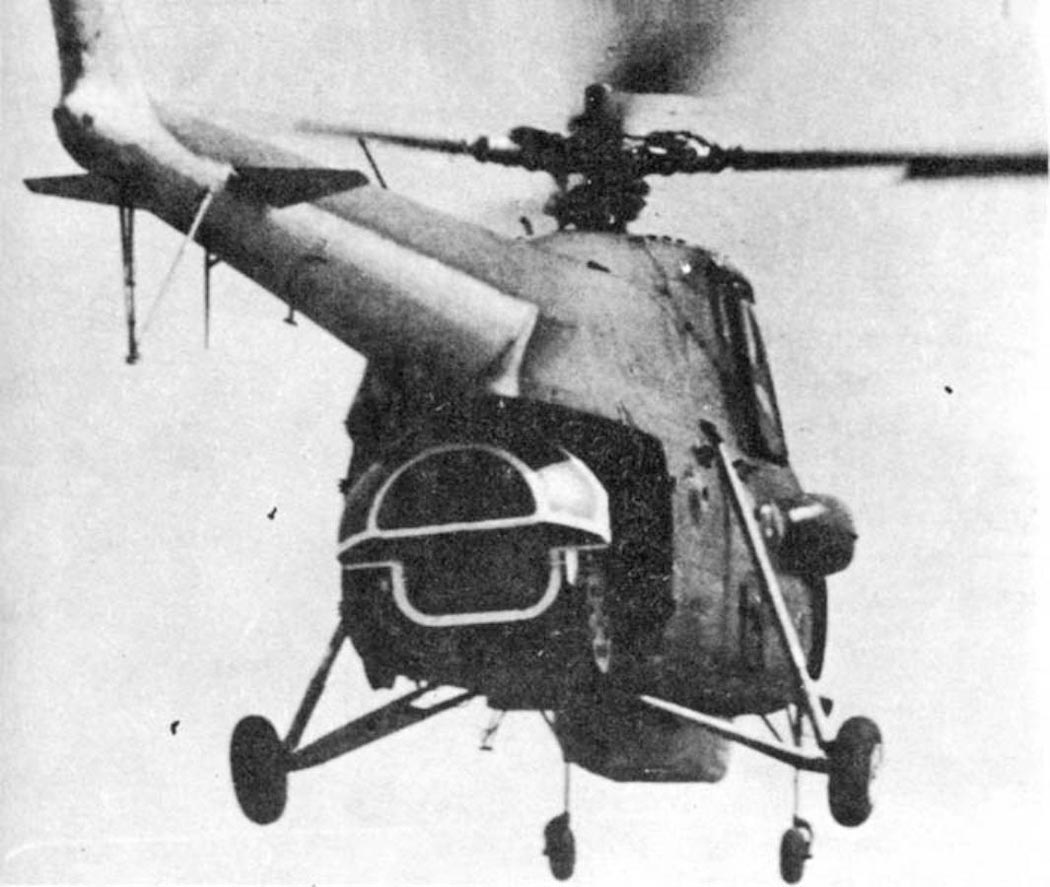

  ВД-12 с глушителями на выхлопных патрубках

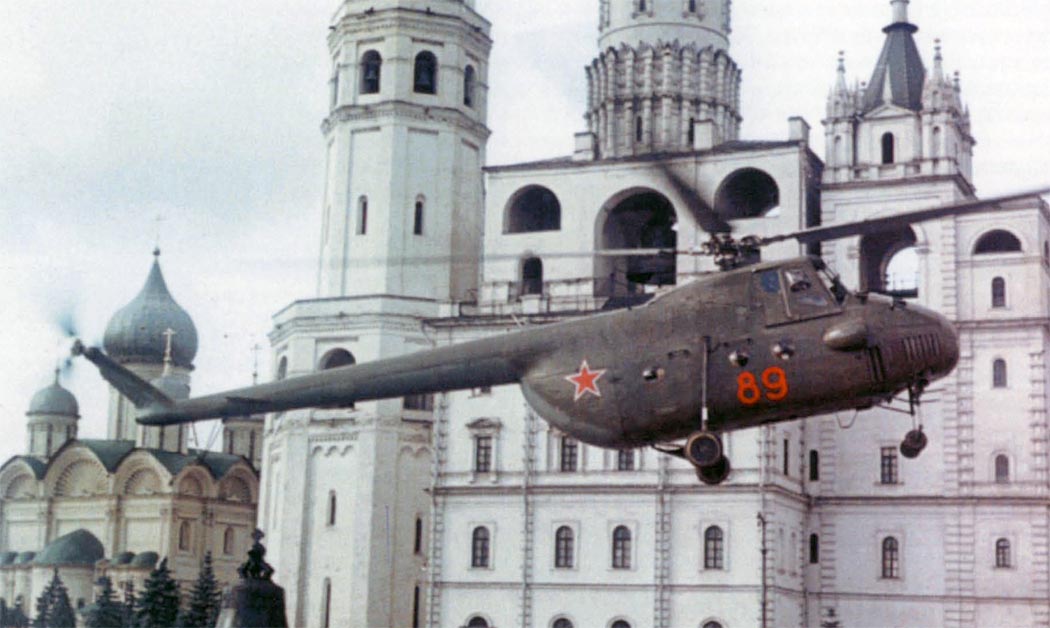

 Ми-4 в Кремле

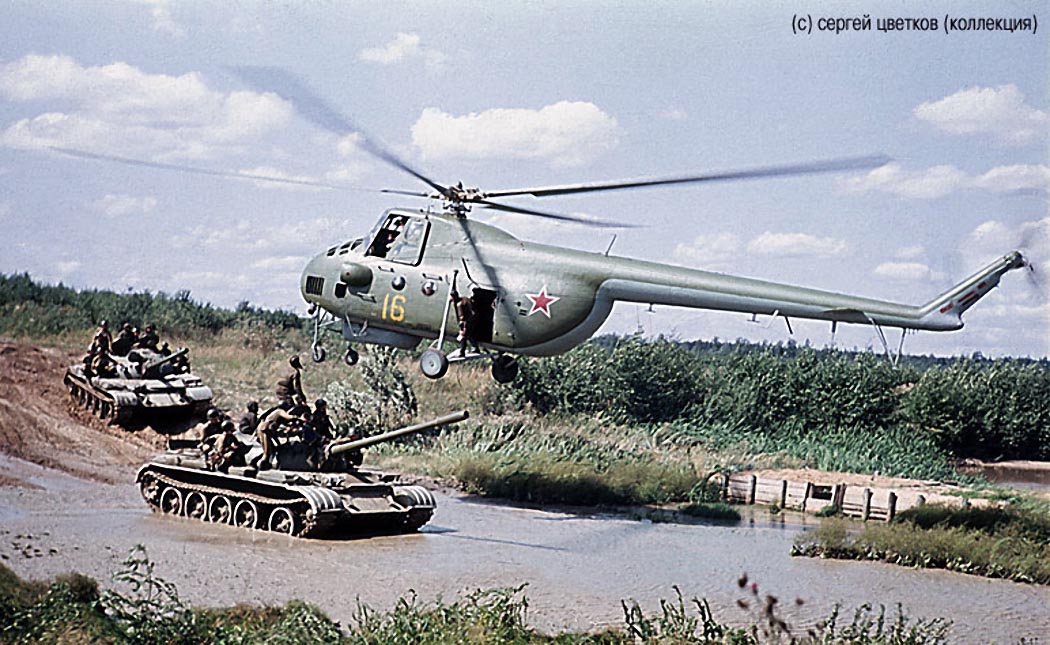

 Ми-4 на военных ученьях (c) Сергей Цветков

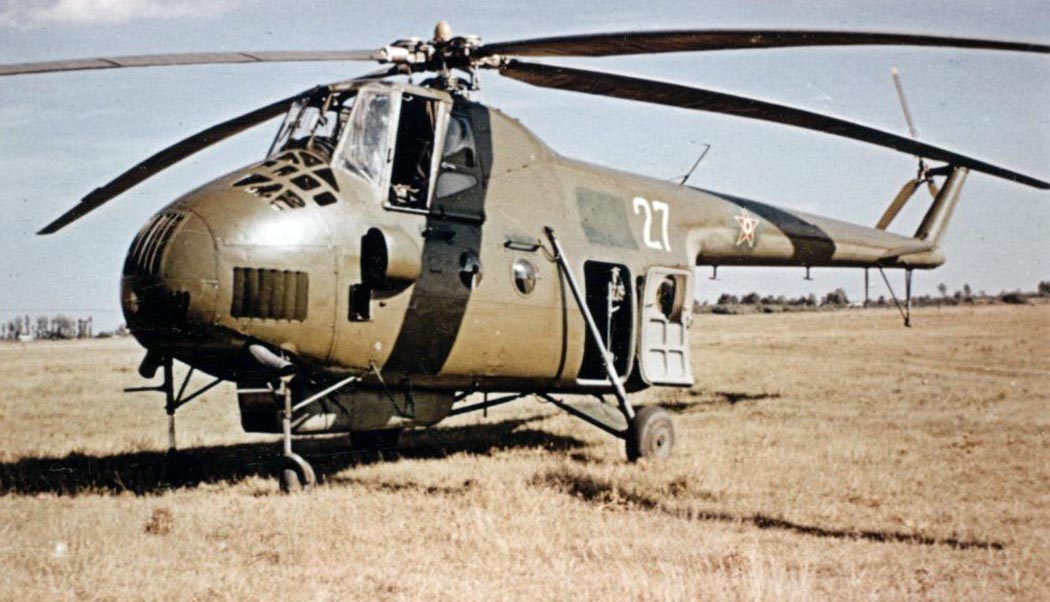

 Ми-4
 Венгерский Ми-4

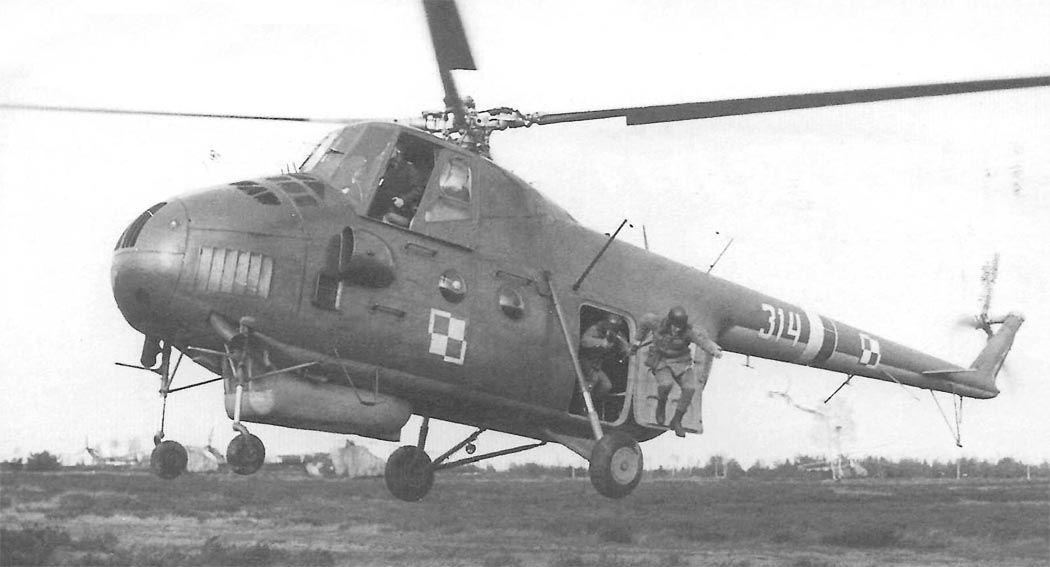

 Ми-4 ВС Польши
 Летющая лаборатория ВИ-4 ЛК на базе Ми-4

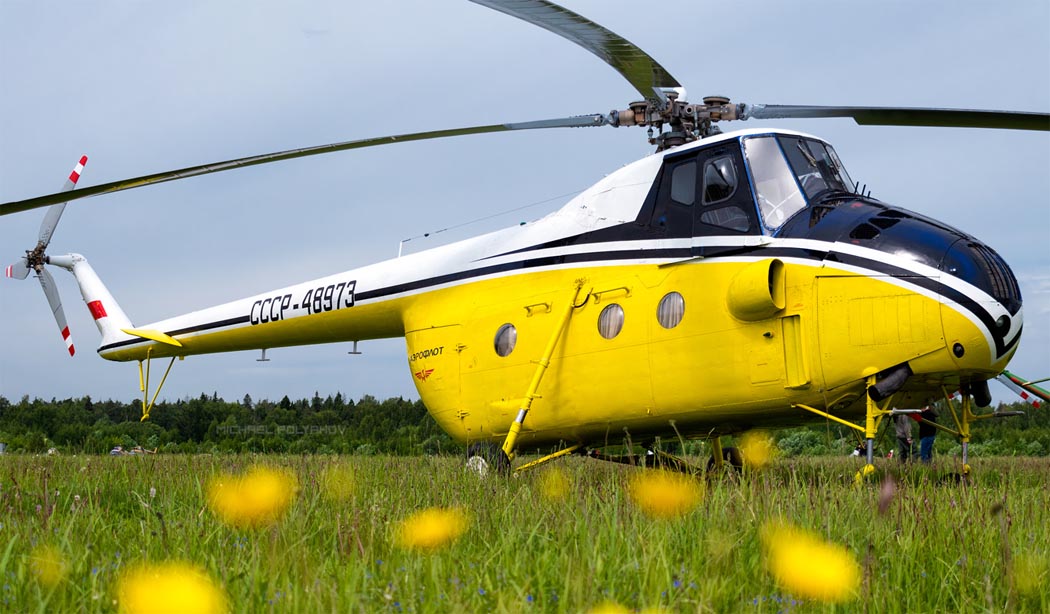

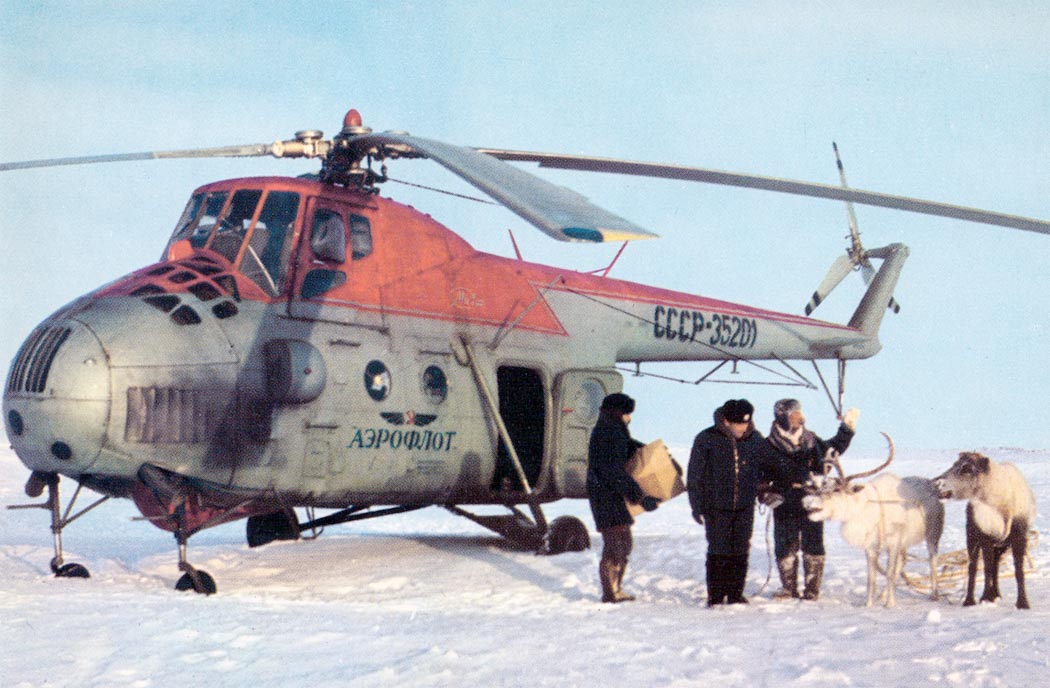

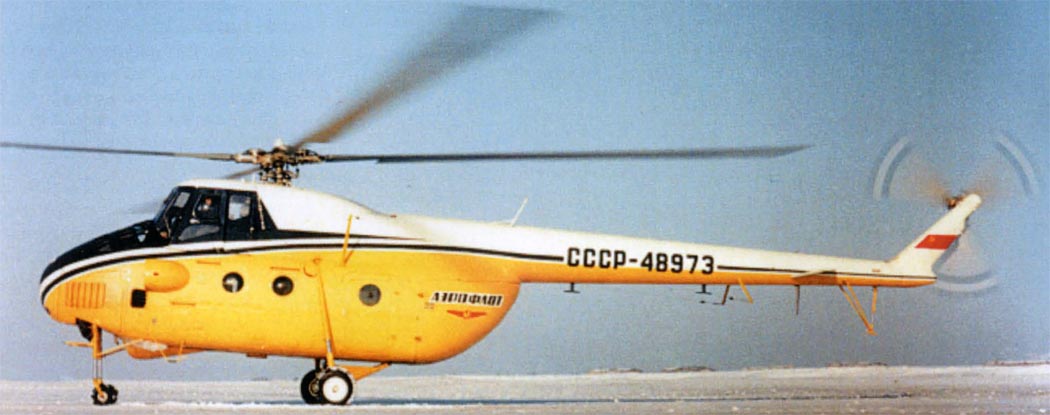

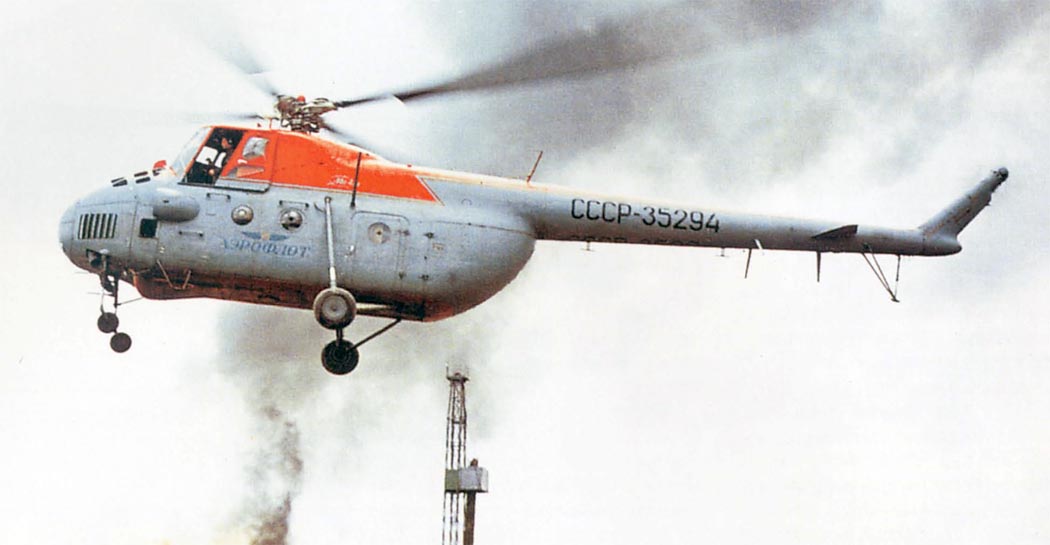

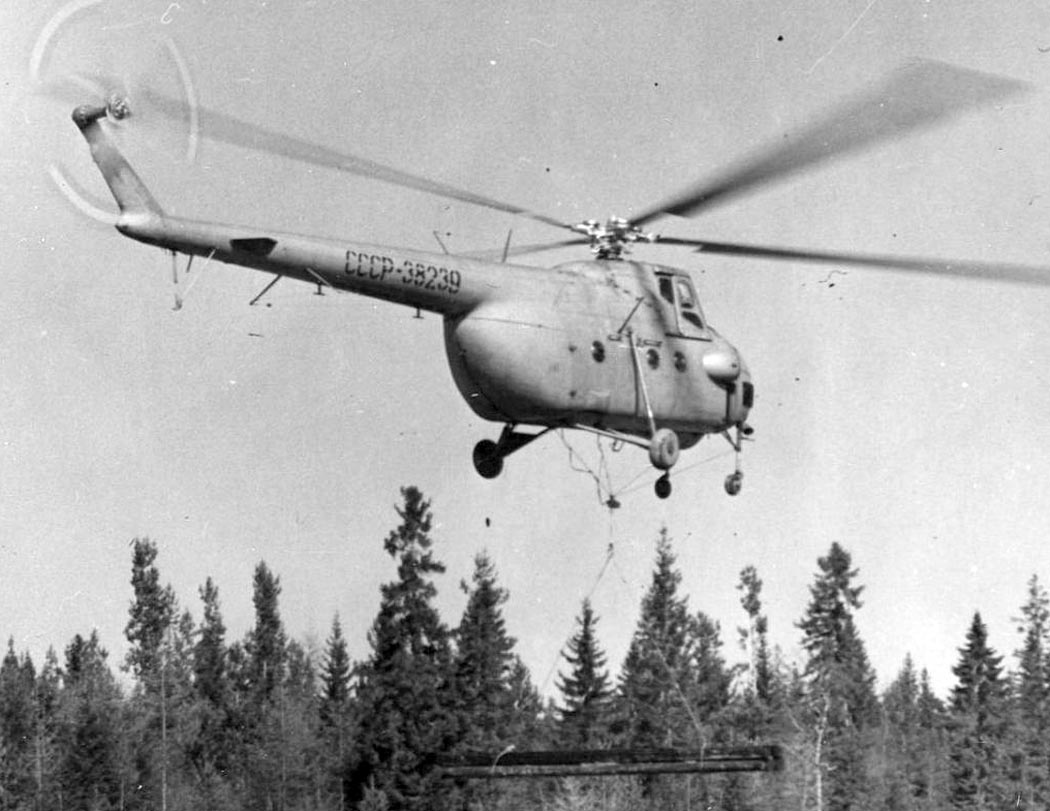

 Ми-4А Аэрофлота

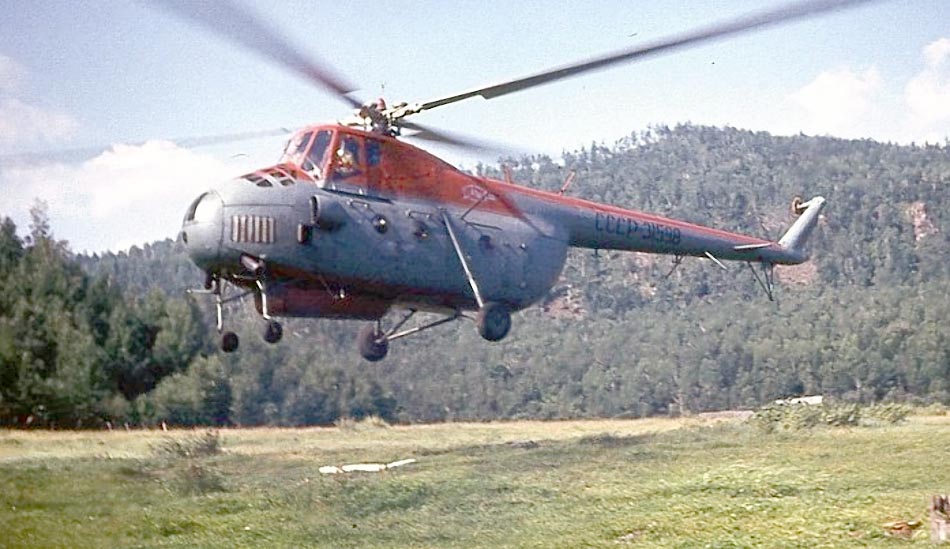

 Ми-4А Аэрофлота
 Ми-4А
 Ми-4А
 Ми-4А Аэрофлота (c) Михаил Поляков
 Ми-4А на Дальнем Востоке

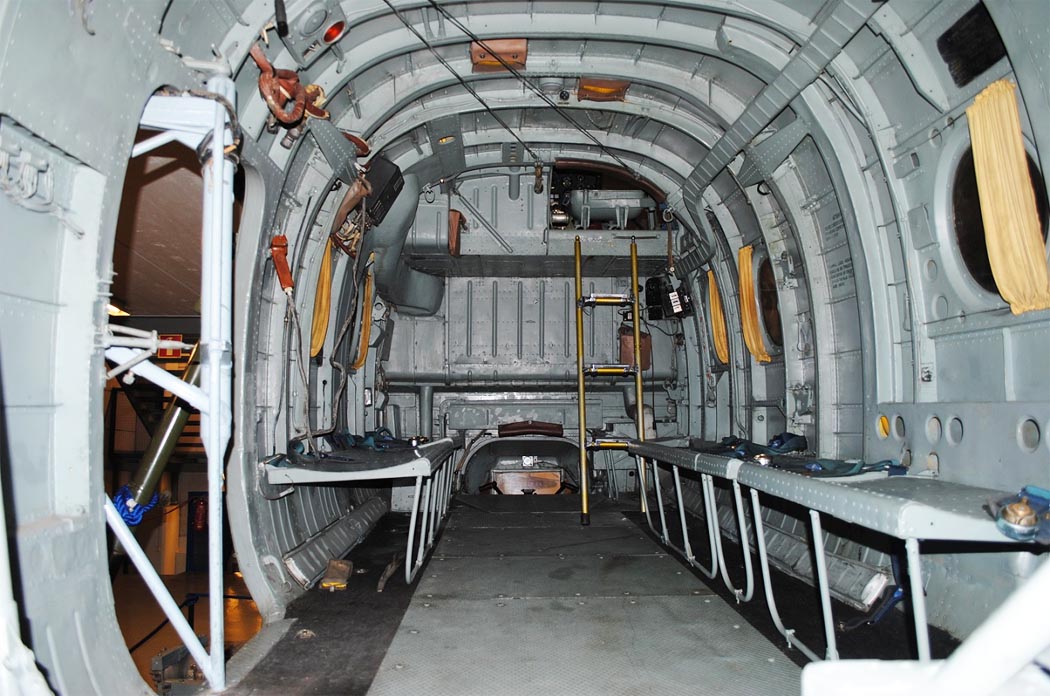

 Салон Ми-4А (c) Андрей Егоров

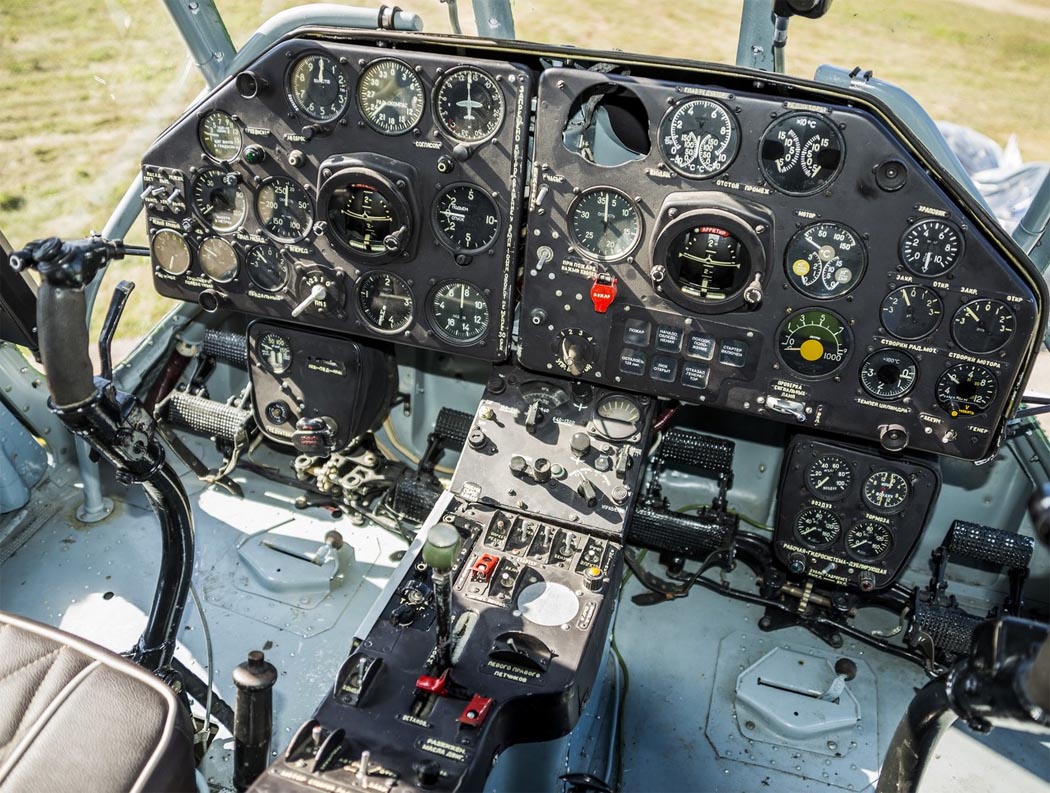

 Кабина пилотов Ми-4А (c) Олег Подкладов

  Схемы:

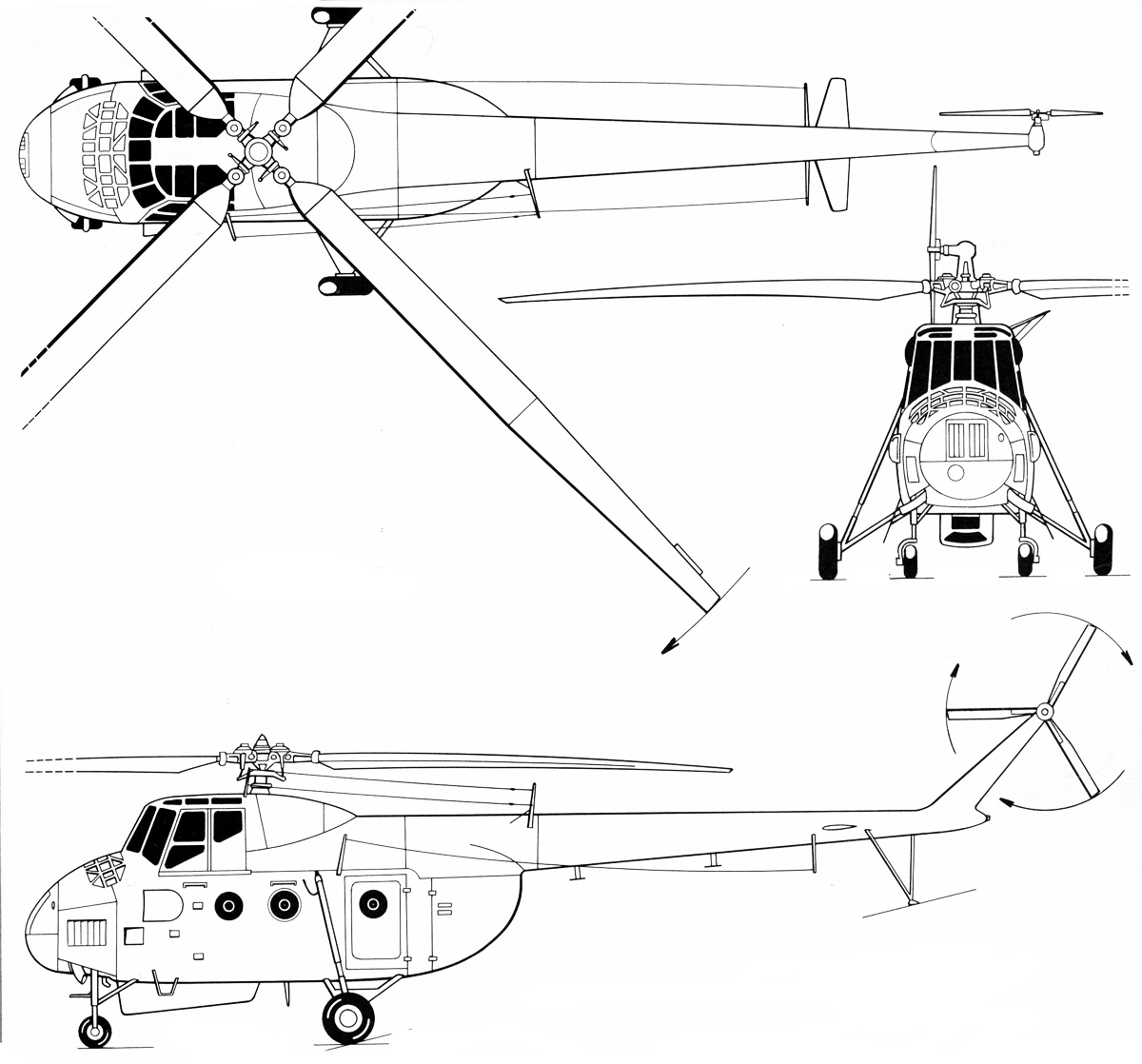

 Ми-4

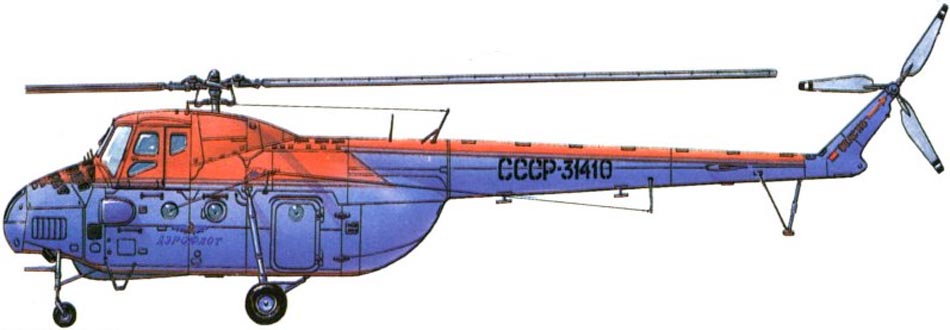

  Варианты окраски:

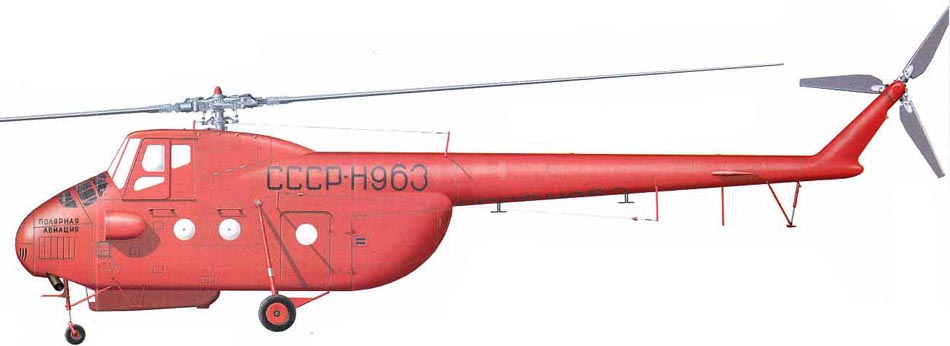

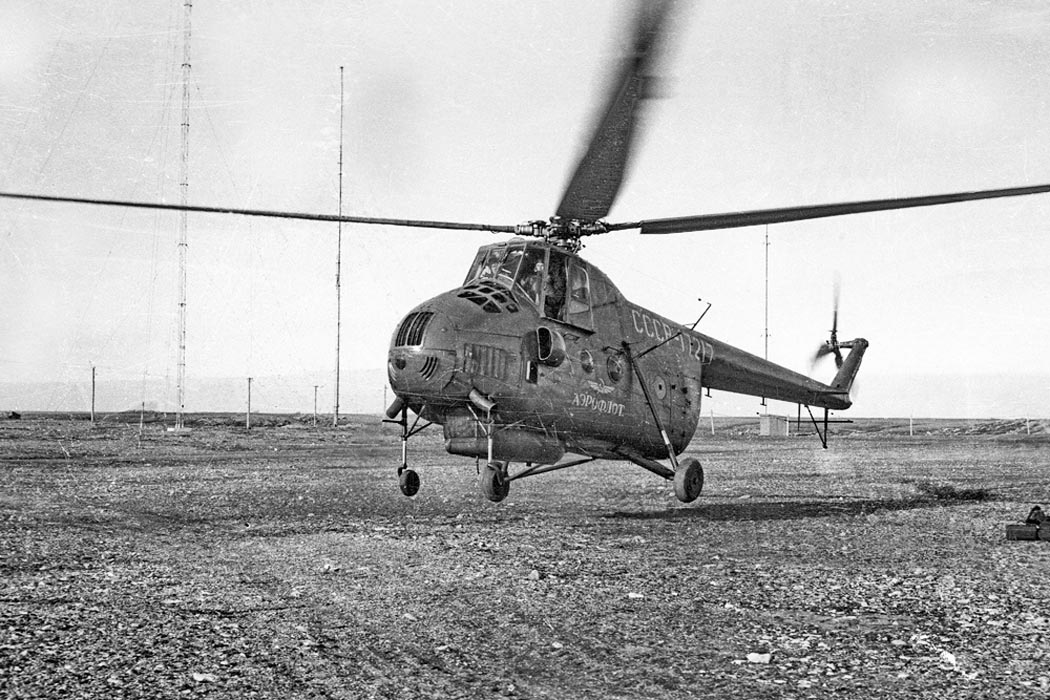

 Ми-4 Полярной авиации (c) В.Золотов

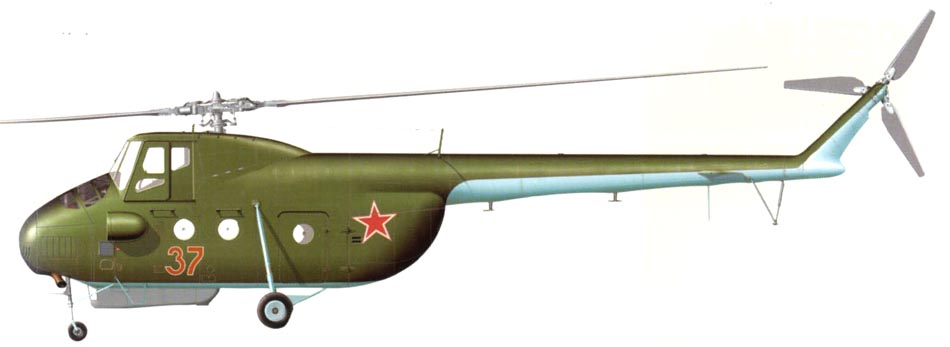

 Ми-4 ВС СССР

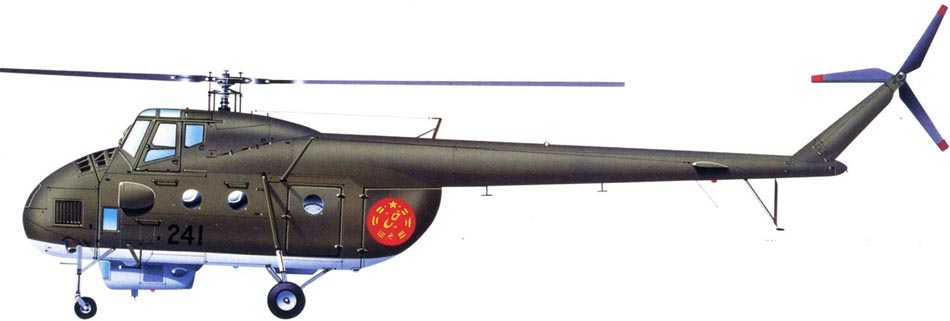

 Афганский Ми-4
 Ми-4А полярной авиации

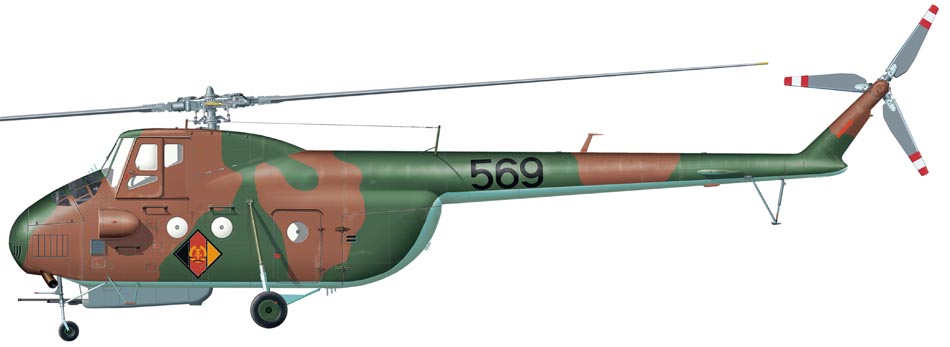

 Ми-4А армии ГДР






Список источников:

Авиация и Время 1995-03. Юрий Пучков, Андрей Хаустов. Ми-4 достигает цели
АвиаКоллекция 2017-07. Н.В. Якубович. Вертолет Ми-4
Вадим Михеев. МВЗ им. М.Л.Миля 50 лет
Е.И.Ружицкий. Вертолеты
Дмитрий Гай. Вертолеты зовутся МИ
Le Fana de l'Aviation 1974-10. Pierre Gaillard. Les geants de Mil
L+K 1988-09-11. Jan Rychtera. Mil Mi-4
