главная многоцелевые
   S-92

Разработчик: Sikorsky
Страна: США
Первый полет: 1998
Тип: Многоцелевой вертолет
  ЛТХ     Доп. информация



Как и следовало ожидать, вертолеты семейства "Блэк Хоук" не смогли полностью заменить "Си Кинги". Внутренний объем кабины S-70 меньше, чем объем грузовой кабины S-61, что не устраивало многие гражданские компании, эксплуатирующие вертолеты фирмы "Сикорский". В начале 90-х годов конструкторы приступили к проектированию нового вертолета, который сочетал бы конструкцию "Блэк Хоука" с вместимостью S-61. Изначально разрабатывались два варианта: военный (военно-транспортный) и гражданский. Спустя 20 месяцев после начала работ, в апреле 1992-го, потенциальным заказчикам продемонстрировали полномасштабный макет гражданского варианта.

Основной упор не случайно делался на разработку именно гражданской машины - военный сектор рынка вертолетов худо-бедно перекрывали различные "Блэк Хоуки" и "Си Хоуки", а на "гражданке" же многие потенциальные клиенты американцев стали коситься в сторону изделий фирмы "Миль".

Менеджеры фирмы "Сикорский" считают, что в ближайшие 20 лет предстоит заменить 340 вертолетов S-61, которые эксплуатируются компаниями США. Однако основные надежды возлагаются на экспорт, где надеются продать 1390 вертолетов S-92 в течение 20 лет. Минимальное количество "девяносто вторых", на которые могут поступить заказы в течение ближайших 20 лет, оценивается в 240 гражданских и 520 военных машин. Обидно уступать столь лакомый кусок только из-за недостаточных размеров кабины S-70.

Чтобы начать борьбу за будущие рынки сбыта уже на этапе разработки, фирма "Сикорский" применила тактику "засланного казачка", прибегнув к нехарактерной для американцев практике интернационализации опытно-конструкторских работ. В 1995-м образовалась так называемая "виртуальная корпорация", первую скрипку в которой играют янки, а на долю компаньонов приходится 28% работ. Фирма "Сикорский" отвечает за разработку динамической системы, общую интеграцию систем и конструкции, менеджемент. Вице-президент программы S-92 Кеннет Келли не скрывал, что на выбор партнеров влиял такой фактор, как возможность лоббирования нового вертолета в своих странах.

Поскольку S-92 проектировался по "безбумажной" технологии с применением цифровой трехмерной автоматизированной системы CATIA, подбирались "соучастники", способные использовать такую систему. В результате партнерами фирмы "Сикорский" стали "Тайвань Аэро Индустриал Девелопмент" (отвечает за разработку оборудования кабины экипажа), "Бразил Эмбраэр" (боковые спонсоны и, совместно с французскими фирмами "Аэразар" и "Интертехник", топливная система и шасси ), испанская "Гамеза" (обтекатель редуктора несущего винта, хвостовая балка, интерьер кабин), "Мицубиси Хэви Индастриз" (кабина экипажа, задние секции боковых спонсонов, в которые убираются стойки шасси) и китайская "Джингдед-жень Геликоптер Групп" (вертикальная законцовка хвостовой балки). Насколько известно, работы по S-92 - первый случай технического сотрудничества непримиримых врагов, КНР и Тайваня.

Каждый партнер отвечает за детальную проработку "своих" частей вертолета и за их изготовление для пяти прототипов. В справочнике "Джэйн'с" вертолет S-92 помещен в разделе США, что в целом совершенно справедливо. Ведь американцы выступают в качестве технических идеологов и работодателей.

Прогнозируемая цена S-92 в гражданском варианте - 13-14 млн. долларов. При разработке снижение его стоимости, наряду с уменьшением эксплуатационных расходов, было одним из основных приоритетов. Проектирование велось в соответствии с американскими и европейскими нормами летной годности, которые предусматривают сертификацию вертолета для полетов на одном двигателе и с поврежденным управлением, а также продолжение взлета при отказе одного двигателя.

Фюзеляж - смешанной конструкции из металла и композиционных материалов (КМ). Из КМ выполнены носовая часть фюзеляжа, обтекатель редуктора несущего винта, боковые спонсоны. Кабина экипажа, хвостовая балка и вертикальная законцовка хвостовой балки - полумонокок из алюминиевых сплавов.

Гражданский S-92 имеет салон на 19 пассажиров высотой 1,83 м. Военно-транспортный вариант рассчитан на перевозку 22 человек. Грузовые кабины обеих модификаций таких же размеров, как у S-61. В бортах у всех вариантов будет одинаковое число прямоугольных окон. Предусмотрено оснащение кабин опускаемой рампой, аналогичной рампе вертолета СН-53.

И военно-транспортный, и гражданский вертолеты оснастят двумя газотурбинными двигателями "Дженерал Электрик" СТ7-8 мощностью по 2400 л.с. каждый. Первоначально планировалась установка менее мощных ГТД СТ6-7, хорошо зарекомендовавших себя в условиях Северного моря. Но ряд предполагаемых заказчиков намеревается эксплуатировать вертолет в жарких горных условиях, где мощность двигателей СТ6-7 недостаточна. ГТД СТ7-8 является первым двигателем серии Т700, который оснащен полностью автоматической двухканальной цифровой системой управления, разработанной фирмой "Гамильтон Стандарт".

Динамическая система с четырехлопастным бесшарнирным несущим винтом обладает подъемной силой на 20% большей, чем у вертолета UH-60L Втулка несущего винта с неограниченным сроком службы выполнена из титана. Она оснащена новой системой подавления вибраций, состоящей из металлического барабана и пяти пружин из КМ. Лопасти несущего винта также изготовлены из композитов. Для улучшения характеристик и уменьшения шума законцовки лопастей сделаны стреловидными и отклонены вниз.

Приборное оборудование кабины летчиков на обоих вертолетах S-92 одинаковое. Каждый летчик располагает двумя цветными многофункциональными индикаторами на жидких кристаллах размером 150x200 мм, еще один - пятый - расположен в центре приборной доски. Приборное оборудование разработано в соответствии с гражданским стандартом, а военно-транспортный вариант дополнительно оснащается цифровой шиной, позволяющей реализовать в бортовой электронике принцип "открытой архитектуры". Отсек электронного оборудования расположен за кабиной экипажа. Доступ к оборудованию осуществляется через съемные панели в полу кабины.

На вертолете применяется цифровая автоматическая система управления полетом с двукратным резервированием фирмы "Гамильтон Стандарт". Эта система может осуществлять стабилизацию на режиме висения и имеет режим автопилота. В перспективе все вертолеты планируется оборудовать активной системой гашения вибраций, но система шумопоглощения будет устанавливаться только на вертолеты, предназначенные для перевозки высокопоставленных персон. Шасси вертолета - трехопорное, убираемое, с носовой стойкой.

Английская фирма "FPT Индастриз" занималась вопросами плавучести вертолета при аварийной посадке на воду. Запас непотопляемости обеспечивает удержание вертолета на поверхности в течение 10 минут после посадки, для чего в носовой части фюзеляжа, под опускаемой рампой и по бортам установлены автоматически надуваемые баллонеты.

Интересно, отметить, что хотя S-92 и объявлен официально в качестве преемника "Си Кинга", амфибией новую машину не сделали. Вертолеты-амфибии себя не оправдали, посадки на воду осуществлялись не так уж часто, а платить высокую цену в виде усложнения конструкции и ухудшения аэродинамики за редкую и не столь необходимую возможность "поплавать" явно неразумно.

Первый опытный S-92 для наземных испытаний доставили в летно-исследовательский центр фирмы "Сикорский" в Вест-Палм-Бич (шт. Флорида) весной этого года. Готовность второго, который предназначен для летных испытаний, перенесли с сентября на неопределенный срок.

На вертолетах собираются установить ГТД СТ6-7, поскольку фирма "Дженерал Электрик" еще не отработала усовершенствованный компрессор для ГТД СТ7-8. Новым двигателем предполагается снабдить третью опытную машину. В ходе программы летных испытаний четыре вертолета должны налетать 1600 ч.

"Ядро" программы S-92 - отработка гражданского варианта, предназначенного для обслуживания нефтяных месторождений Северного моря. Сертификация S-92 по американским и европейским стандартам запланирована на третий квартал 2000 года, а поставки вертолетов заказчикам могут начаться в 2001-м.

Разработка военно-транспортного варианта изначально ориентирована на потребности ВМС США, которым необходим вертолет средней грузоподъемности для замены "старичков" СН-46. Однако в 1997-м командование ВМС выбрало СН-60, очередную модификацию S-70. Весьма вероятно, что "Хоук" не удовлетворит моряков и, если у них появятся "лишние деньги", они прикупят S-92. Тем более, что многие специалисты рассматривают этот вертолет, как более дешевую альтернативу конвертоплану V-22 "Оспри".

В свое время создатели "Си Кинга" делали противолодочный вертолет, а в результате получили универсальный аппарат. Вице-президент фирмы "Сикорский" торжественно провозгласил S-92 преемником S-61 и не словом не обмолвился о противолодочном варианте наследника. Думается, что такие работы ведутся, но афишировать их в настоящее время не выгодно. На мировом рынке противолодочных вертолетов предложение явно превышает спрос. В жесткой конкурентной борьбе схлестнулись американский "Супер Си Спрайт", английский "Супер Линкс", российский Ка-28. На подходе англо-итальянский ЕН-101. Американцы не хотят нервировать конкурентов раньше времени.

Наиболее вероятный заказчик гипотетического противолодочного варианта S-92 - ВМС США, так как вертолет дорогой и "габаритный". Но в настоящее время американцы не планируют менять "Си Хоуки". Хотя ситуация может измениться. И в отечественной, и в западной прессе появлялись сообщения о проблематичности надежного обнаружения российских дизельных подводных лодок проекта 877 ("Варшавянка"). Более того, даже такие "шумящие" субмарины, как АПЛ проекта 705 ("Альфа") постройки конца 70-х, крайне трудно обнаружить и поразить из-за их высокой скорости и большой глубины погружения.

На наших верфях, несмотря на ужасающий развал ВПК, закладываются совершенно новые подводные корабли: ДПЛ "Амур", ПЛАРБ "Юрий Долгорукий". Искать их и пытаться поразить (хочется верить, что до последнего дело не дойдет) в пучинах океана противнику будет еще труднее.

Обеспечить надежное обнаружение перспективных подводных целей сможет лишь новый противолодочный комплекс, построенный на принципах синтезирования данных от различных датчиков первичной информации: магнитомеров, активных и пассивных гидролокаторов.

Возможно применение поисковой аппаратуры, основанной на фиксации искажений физических полей Земли подводными объектами. При этом вся аппаратура должна работать одновременно, чтобы получать более полную, и самое важное, более достоверную информацию о подводной среде.

Для увеличения вероятности поражения перспективных субмарин придется применять пуск нескольких самонаводящихся торпед по одной цели. Размещение мощного поискового оборудования и увеличенного количества торпед (сегодня стандартное вооружение вертолета ПЛО состоит из двух торпед) потребует много места. Объема кабины "Си Хоука" вполне может не хватить. Вот тогда-то и появится противолодочный S-92. Несмотря на туманные перспективы военных вариантов, S-92 - "козырная карта" фирмы "Сикорский" в первой половине XXI века.

Описание конструкции

 Вертолет выполнен по одновинтовой схеме, с рулевым винтом, двумя ГТД и трехопорным шасси. По размерам вертолет S-92 лишь несколько больше вертолета S-70, зато имеет значительно большую по габаритам грузопассажирскую кабину с задним грузовым люком и отличается более высокой грузоподъемностью и лучшими летными характеристиками.

Фюзеляж имеет каркасную конструкцию из алюминиевых сплавов с широким применением КМ (до 40% массы конструкции). В носовой части размещена двухместная кабина экипажа с большой площадью остекления и меньшей по размерам, чем на вертолете S-70, для улучшения обзора экипажу, приборной доски с четырьмя многофункциональными, на жидких кристаллах дисплеями. Грузопассажирская кабина объемом 16.88м3 имеет ширину 2.01м, высоту 1.83м и длину 5.66м, которая может быть значительно увеличена для перевозки длинномерных грузов за счет использования свободного объема возле грузового люка; на гражданском вертолете S-92C этот объем (3.11м3) используется для размещения багажа. В кабине может размещаться 19 пассажиров с багажом, или 22 десантника с вооружением, или 3 стандартных грузовых контейнера LD-3, загружаемых через заднюю грузовую рампу. Вертолет S-92C может быть переоборудован в административный, с салонами первого класса для 4 пассажиров и второго класса для 6 пассажиров, буфетом и туалетом.

    В пассажирском варианте кабина имеет по 7 окон с каждого борта и дверь с правого борта в конце кабины над обтекателем; кабина военно-транспортного варианта имеет по три больших окна с каждого борта и большую сдвижную дверь с правого борта, перед обтекателем с опускающимся на землю трапом; на окнах имеются узлы для крепления вооружения, а на полу - узлы для крепления грузов и роликовые опоры; для облегчения погрузки снаряжения в кабину имеется грузовая лебедка, а для перевозки грузов на внешней подвеске - крюк, рассчитанный на усилие 4535кг.

    По бокам фюзеляжа имеются большие обтекатели, в которых размещаются топливные баки и главные опоры шасси.

    Хвостовая балка овального сечения переходит на конце в стреловидное вертикальное оперение, на котором справа установлен под углом рулевой винт, а слева - горизонтальное оперение трапециевидной формы в плане, поддерживаемое подкосом.

    Шасси убирающееся, трехопорное, с носовой опорой и сдвоенными колесами на всех опорах, как на вертолете S-65; носовая опора убирается вперед, в отсек под фюзеляжем, а главные - назад, в боковые обтекатели, для удобства погрузки и выгрузки длина амортизационных стоек опор может изменяться, обеспечивая уменьшение высоты вертолета на стоянке. Колея шасси 3.43м, база шасси 5.79м.

   Несущий винт четырехлопастный, с эластомерными шарнирами на втулке, как на вертолете S-70. Лопасти несущего винта полностью изготовлены из КМ, имеют большую на 12% хорду, чем на S-70, прямоугольную форму в плане, с сужающимися законцовками с углом стреловидности по передней кромке 30град. , отогнутыми вниз под углом 20град. . Такая конфигурация законцовок обеспечивает повышение КПД несущего винта и уменьшение уровня шума.

    Рулевой винт четырехлопастный, с шарнирным креплением лопастей, изготовленных из КМ.

    Для эксплуатации с палубы кораблей предусмотрено складывание лопастей несущего винта и хвостовой балки с рулевым винтом, как на вертолете S-65, при этом габариты вертолета S-92 со сложенными лопастями несущего винта и хвостовой балкой с рулевым винтом будут такими же, как у вертолета СН-46, для замены которого он предлагается.

    Силовая установка будет состоять из двух ГТД General Electric CT7-6D взлетной мощностью по 1305кВт при температуре 35град. С на уровне моря и чрезвычайной мощностью по 1603кВт для вертолета S-92C и СТ7-8 взлетной мощностью по 1417кВт при t=35 град. C на высоте 1220м и чрезвычайной мощностью по 1490кВт для вертолета S-92IU. Двигатели установлены над фюзеляжем за главным редуктором в отдельных обтекателях с боковыми воздухозаборниками с ПЗУ.

   Трансмиссия рассчитана на передачу мощности 3109кВт, состоит из главного четырехступенчатого редуктора, разработанного на базе трехступенчатого главного редуктора вертолета S-70, нового промежуточного редуктора привода рулевого винта и удлиненных валов привода рулевого винта из-за большой высоты вертикального оперения.

    Топливная система включает топливные баки в боковых обтекателях. Военно-транспортный вариант снабжен выдвижной штангой для заправки топливом в полете, установленной справа в носовой части фюзеляжа, как на вертолете S-65.

     Система управления как на вертолете S-70, но отличается рядом усовершенствований, в числе которых цифровая автоматическая система управления полетом с автопилотом и бортовая ЭВМ, подобная установленной на вертолете RAH-66.

    Оборудование соответствует требованиям ARINC 429 и включает мультиплексную цифровую шину передачи данных MIL STD 1553, индикатор с движущейся картой и системой FLIR в военно-транспортном варианте.






 Модификации :
S-92A  базовая, гражданская версия, доступная в нескольких комплектациях в зависимости от специализации.
H-92 Superhawk  военная модификация вертолета. Вертолет имеет более мощные двигатели GE CT7-8C мощностью по 3070 л.с. и электродистанционную систему управления. У этой модификации есть так же спасательный и военно-медицинский вариант.
VH-92  специальная модификация Marine One для перевозки первых лиц администрации США. Предполагается поставка 17 вертолетов в 2017-2020 годах.
S-92M  Военный вариант имеет увеличенный масштаб. Он получил автоматический несущий винт и складывающуюся хвостовую балку, оснащен полуубирающейся штангой для дозаправки в воздухе, погрузочно-разгрузочной площадкой в хвостовой части фюзеляжа и роликами для погрузки, вмонтированными в пол. Наплывы были увеличены для размещения больших топливных баков. Объем кабины возрос вдвое по сравнению с вертолетом MH-60G, а сам аппарат предназначается для перевозки 24 военнослужащих или 16 пострадавших на носилках. Вариант S-92M предполагается оснастить двигателями Дженерал Электрик Т701-GE-401X, которые должны обеспечить ему крейсерскую скорость 276 км/ч и дальность более чем 740 км.



 ЛТХ:
Модификация   S-92
Диаметр главного винта, м   17.71
Диаметр хвостового винта, м   3.35
Длина полная, м   20.85
Длина фюзеляжа, м   17.32
Высота ,м   6.45
Ширина, м   3.89
Масса, кг
  пустого   6740
  нормальная взлетная   10930
  максимальная взлетная   12020
Тип двигателя   2 ГТД General Electric CT7-8
Мощность, кВт
  взлетная   2 х 1790
  максимальная   2 х 1864
  полетная   2 х 1529
Максимальная скорость, км/ч   287
Крейсерская скорость, км/ч   259
Практическая дальность, км   945
Практический потолок, м   4570
Статический потолок, м   3000
Экипаж, чел   2
Полезная нагрузка:   19 пассажиров или 22 солдата или 3 контейнера LD-3 или 4200 кг груза в кабине или 4535 кг груза на подвеске.


 Доп. информация :


  Фотографии:

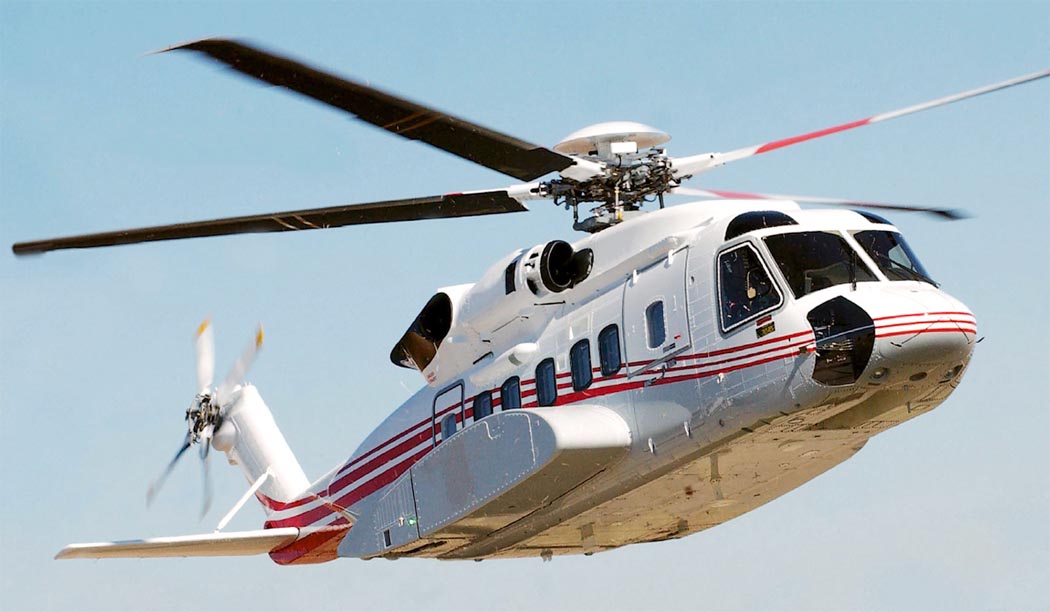

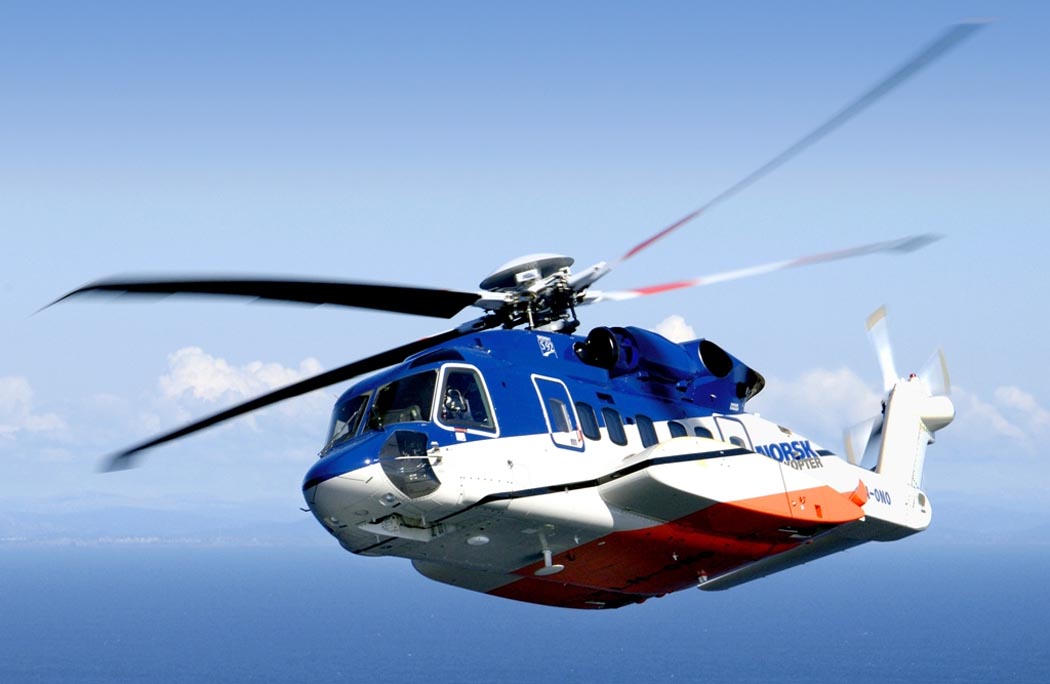

 S-92A (c) Lockheed Martin

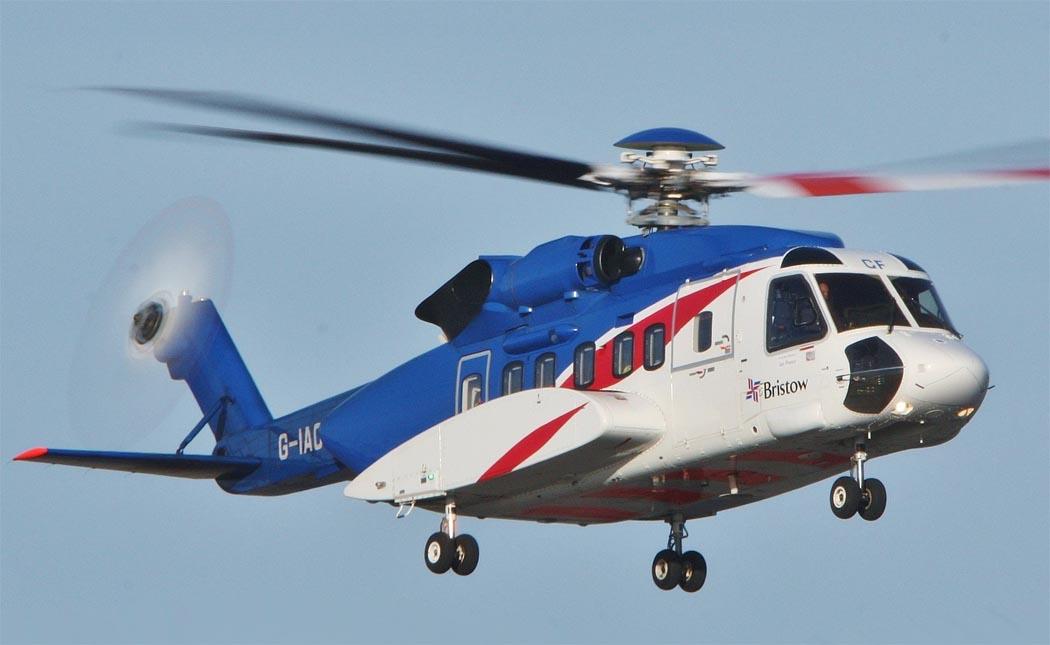

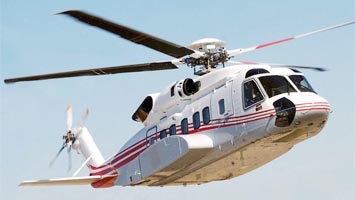

 S-92A (c) Donald Douglas

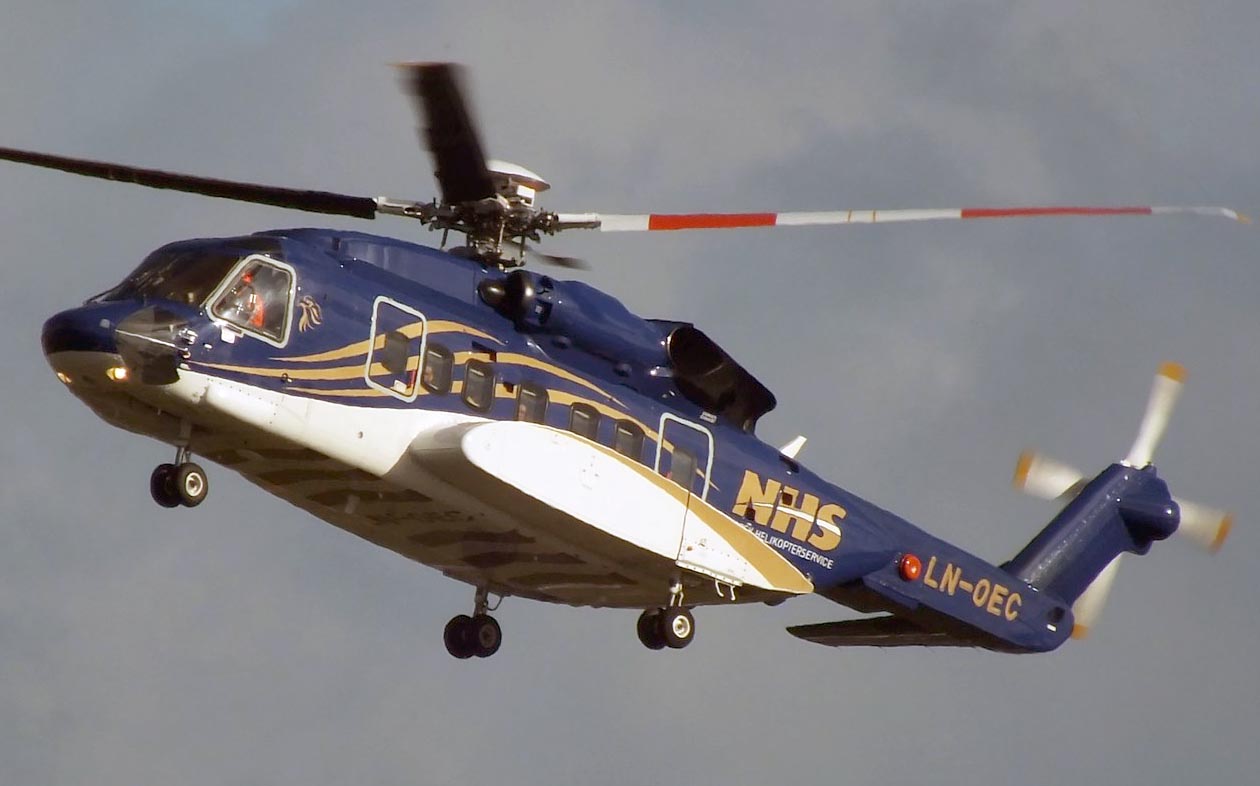

 S-92 (c) Ronnie Robertson
 S-92A (c) Lockheed Martin

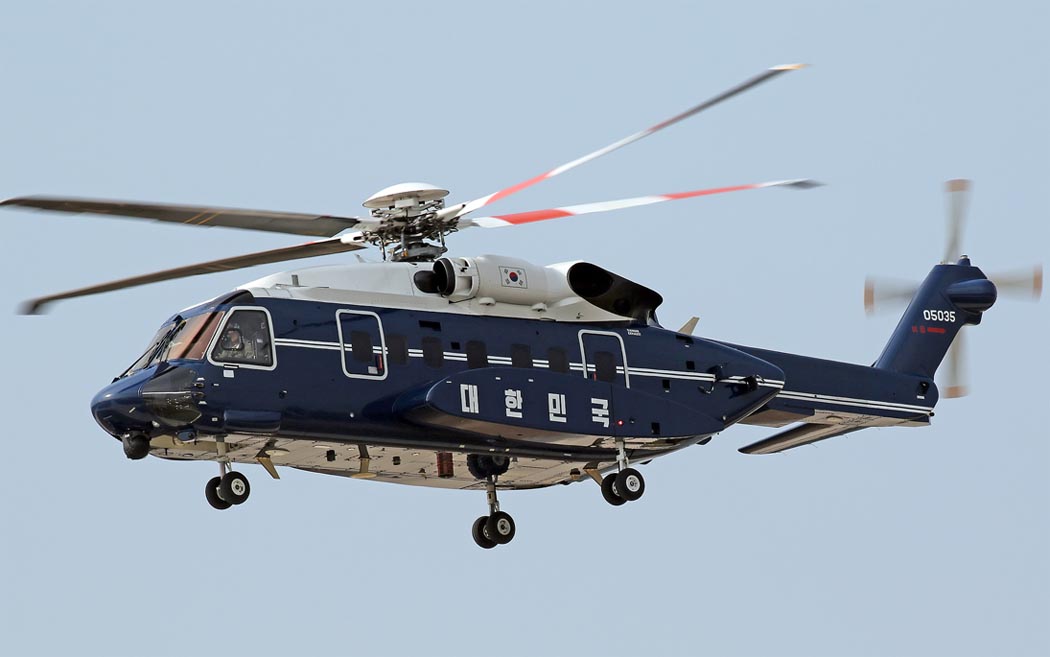

 VH-92 (S-92A) (c) Weimeng

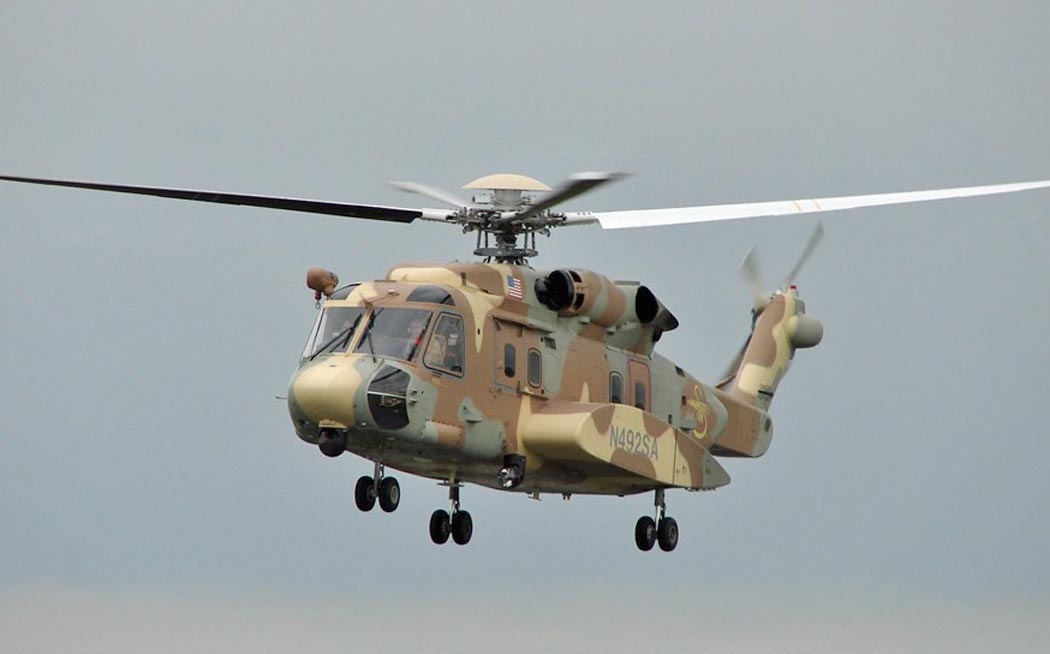

 Военный S-92 (c) Karsten P

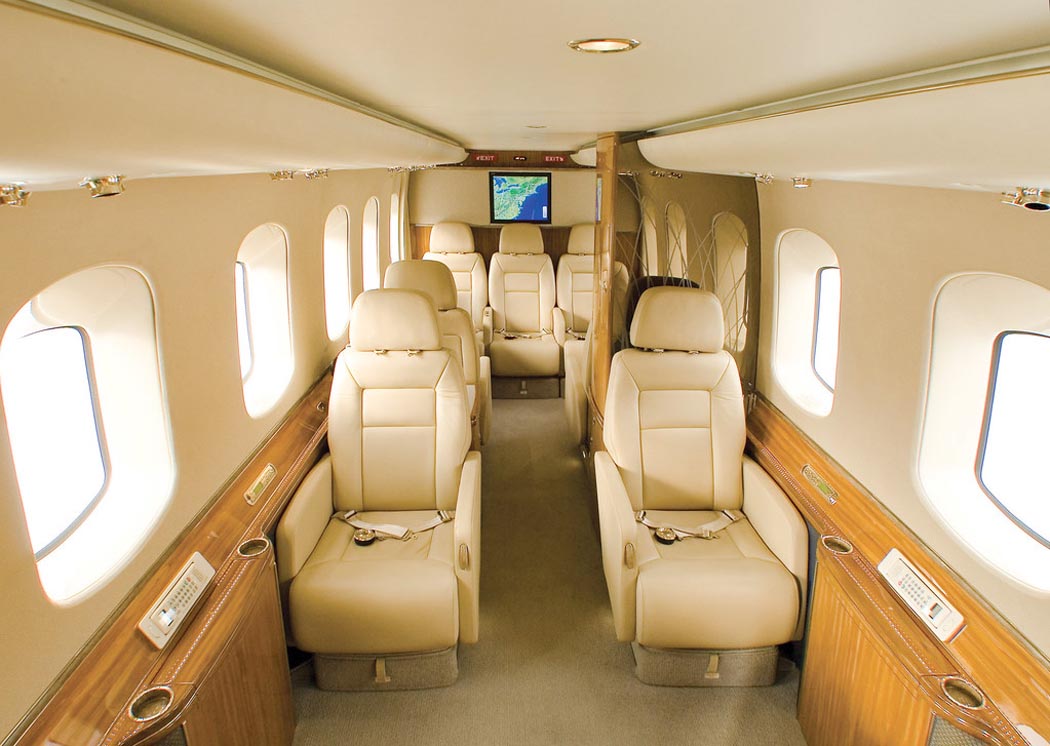

 Пассажирский салон S-92A (c) Lockheed Martin

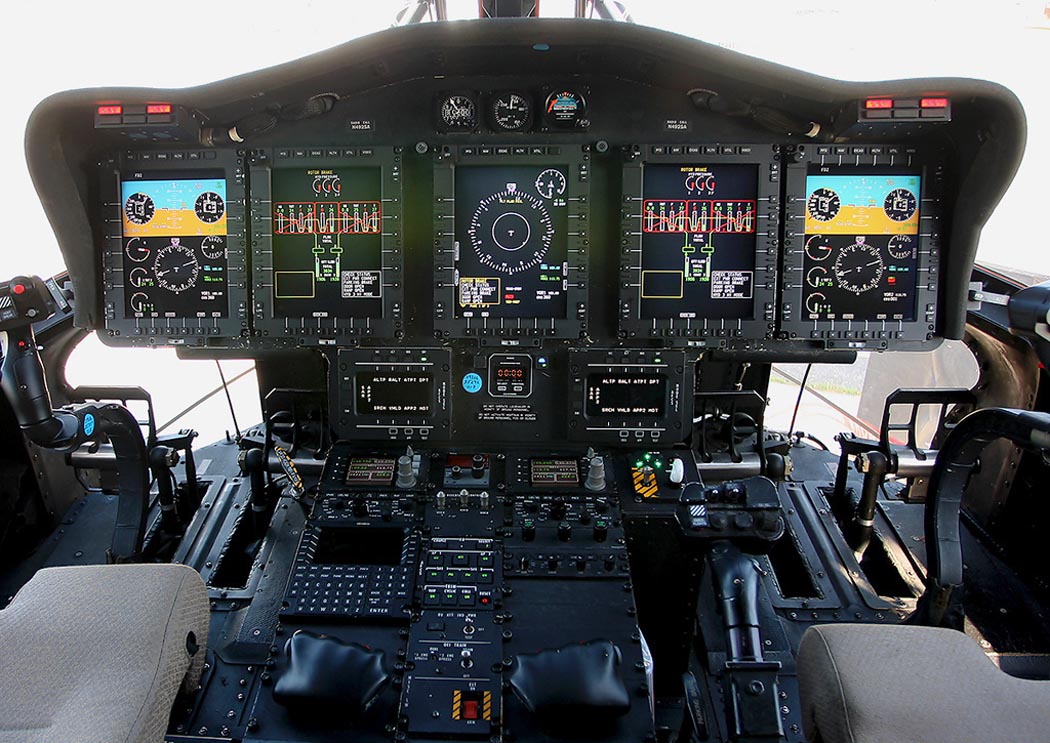

 Кабина пилотов S-92A (c) Simon Curtis

  Схемы:

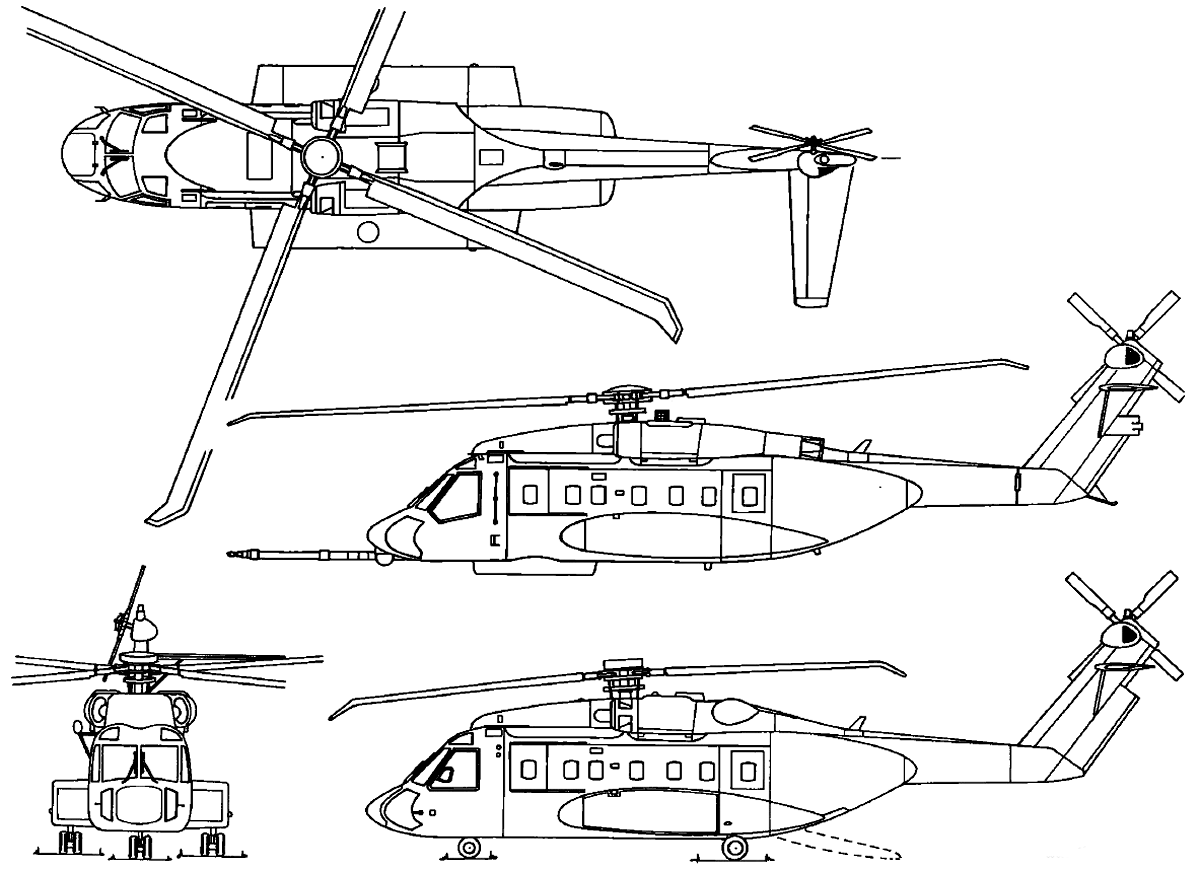

 S-92A

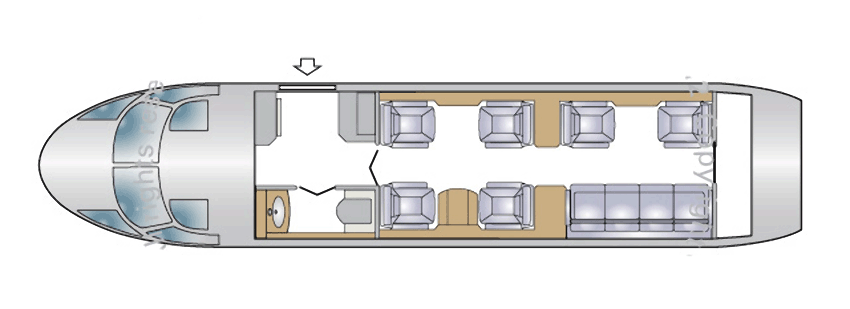

 Схема пассажирского салона

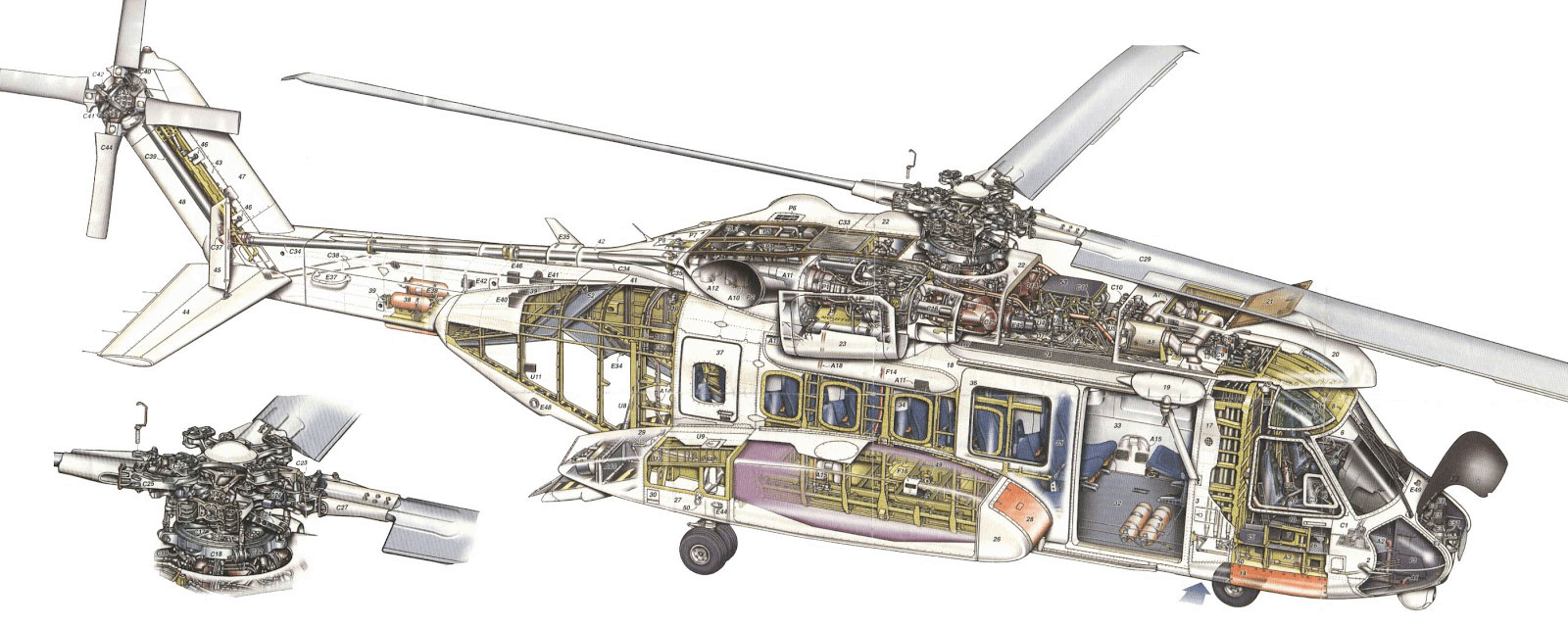

 Компоновочная схема







Список источников:

Крылья Родины. Михаил Никольский. Морской "Королевич"
Максим Старостин. Все вертолеты Мира. Sikorsky S-92
R.Simpson. Airlife's Helicopter and Rotorcraft
