   SA.319 Alouette III

Разработчик: Aerospatiale
Страна: Франция
Первый полет: 1967
Тип: Многоцелевой вертолет
  ЛТХ     Доп. информация



SA.319 Alouette III - многоцелевой вертолет, разработанный французской фирмой Aerospatiale (теперь Eurocopter France) на базе многоцелевого вертолета SA.316. Эксперименты с более эффективным в плане тепловых режимов эксплуатации и более экономичным турбовальным двигателем Astazou привели к появлению модели SA 319B Alouette III Astazou.

Первый образец модели SA 319B был испытан в 1967 году. Варианты Alouette III имели больший успех на международном рынке, чем их предшественники, и к 1984 году не менее чем 1453 машины было продано в 92 страны мира. В дополнение к лицензионному производству компаний HAL в Бангалоре в Индии (200 машин) подобные контракты были подписаны с фирмой ICA-Brasov в Румынии (для 130 машин) и Швейцарии (для 60 машин). Индийский вариант носил имя Сhetak. Румынский варинт получил обозначение IAR-317 Airfox.

Описание конструкции

Вертолет одновинтовой схемы, с рулевым винтом, одним ГТД и трехопорным шасси.

Фюзеляж цельнометаллический, типа полумонокок. В носовой части расположена кабина шириной 2м с четырьмя дверями. В кабине размещаются два летчика и шесть пассажиров. В десантном варианте - 8 десантников с вооружением, в санитарном - двое раненых на носилках и двое на сиденьях.

Шасси трехопорное, с самоориентирующимся носовым колесом. Колея шасси 2.4м. Имеется предохранительная хвостовая опора. В морском варианте трехопорное шасси заменяется поплавковым.

Несущий винт трехлопастный, с шарнирным креплением лопастей. Лопасти цельнометаллические, прямоугольной формы в плане, связаны между собой системой тросов. Хорда лопасти 0.35м, профиль лопасти NACA 0012, крутка -6°. Окружная скорость концов лопастей 204м/с.

Рулевой винт диаметром 1.91м, трехлопастный, с шарнирным креплением лопастей. Лопасти цельнометаллические, трапециевидной формы в плане. Окружная скорость концов лопастей 200м/с.

Силовая установка. Двигатель установлен сверху фюзеляжа, за валом несущего винта, и не закрыт обтекателем.

Трансмиссия состоит из редуктора двигателя с муфтой свободного хода, главного редуктора, редуктора рулевого винта и соединительных валов. Передаточное отношение от двигателя к несущему винту 94.5 : 1 и от двигателя к рулевому винту 16.75:1.

Топливная система включает топливный бак емкостью 560л, топливную помпу, фильтр.

Система управления бустерная, дублированная.

Электронное оборудование включает УВЧ- и ВЧ-радиостанции, радиокомпас, переговорное устройство, радионавигационные приборы.

Дополнительное оборудование включает трос для перевозки грузов массой 750кг на внешней подвеске, систему кондиционирования и обогрева.

Вооружение может состоять из пулемета калибром 7.62мм или пушки калибром 20мм или 4 ПТУР AS.11.





 ЛТХ:
Модификация   SA 319B
Диаметр главного винта, м   11.02
Диаметр хвостового винта, м   1.91
Длина,м   10.03
Высота ,м   3.00
Масса, кг
  пустого   1140
  максимальная взлетная   2250
Внутренние топливо, л   575
Тип двигателя   1 ГТД Turbomeca Astazou XIV
Мощность, кВт   1 х 649 (447)
Максимальная скорость, км/ч   220
Крейсерская скорость, км/ч   197
Практическая дальность, км   605
Скороподъемность, м/мин   270
Практический потолок, м   3100
Статический потолок, м   1700
Экипаж, чел   1
Полезная нагрузка:   6 пассажиров или 2 носилок и 2 сопровождающих или 750 кг груза на подвеске
Вооружение(опционально):   одна 20-мм пушка MG151/20 с 480 патронами или 1 7.62-мм пулемет АА52 с 1000 патронами
 4 ПУ Thomson-Brandt 68-22 c 22х68-мм или 68-32 с 32х68-мм или 68-12 с 12х68-мм НУР или
 4 УР воздух-поверхность AS.11 или AS.12 или
 2 противолодочные торпеды Mk.44/46


 Доп. информация :


  Фотографии:

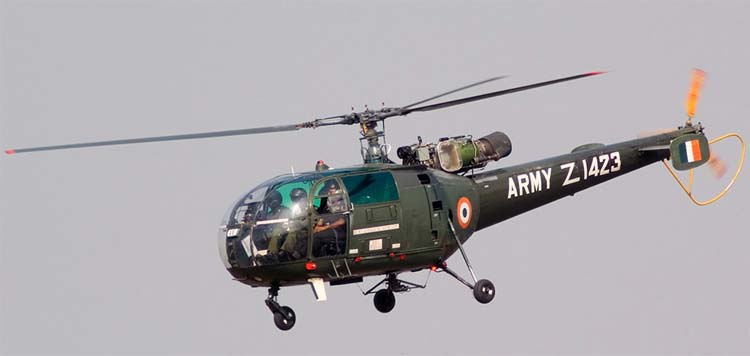

 SA.319B Индийской армии   (c) Nishant Deshpande

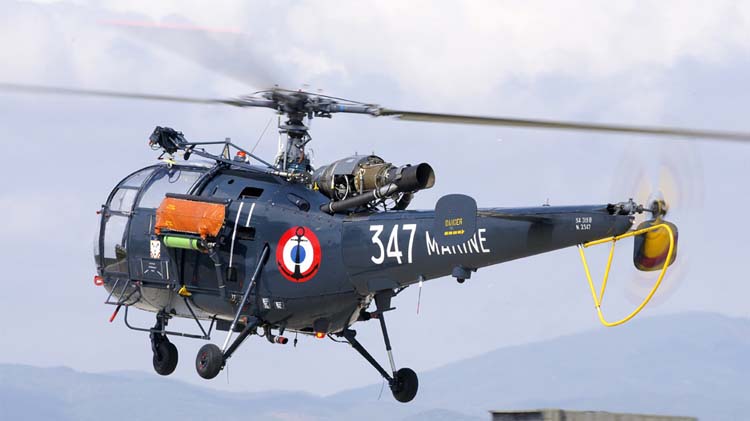

 SA.319B  ВМС Франции  (c) Fred Willemsen

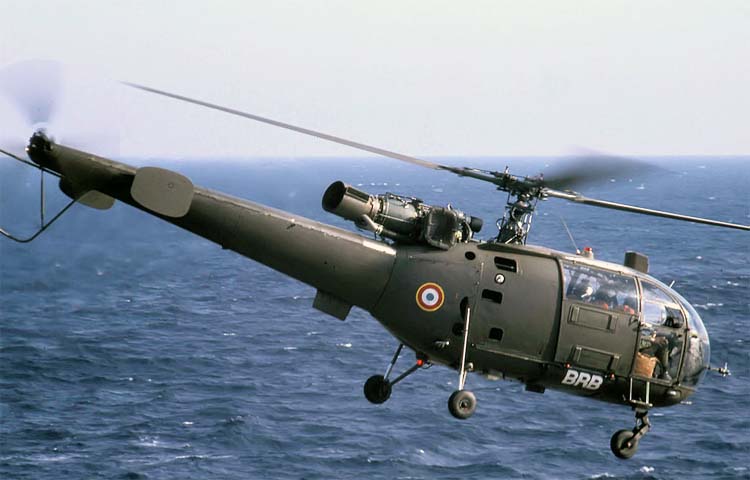

 SA.319B французской армии   (c) Philippe Le Pallec

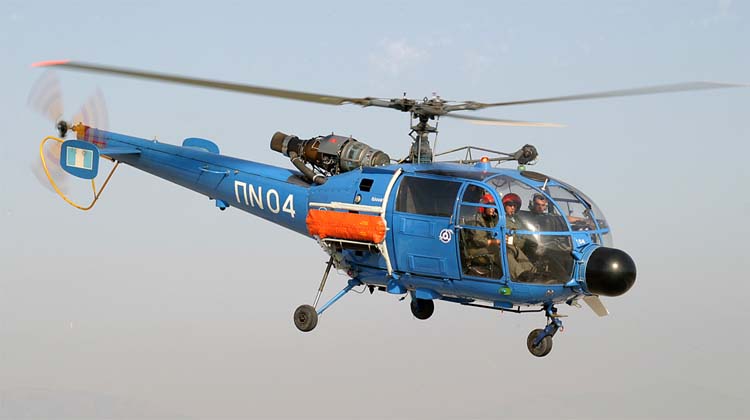

 SA.319B ВМС Греции   (c) Neil Jones

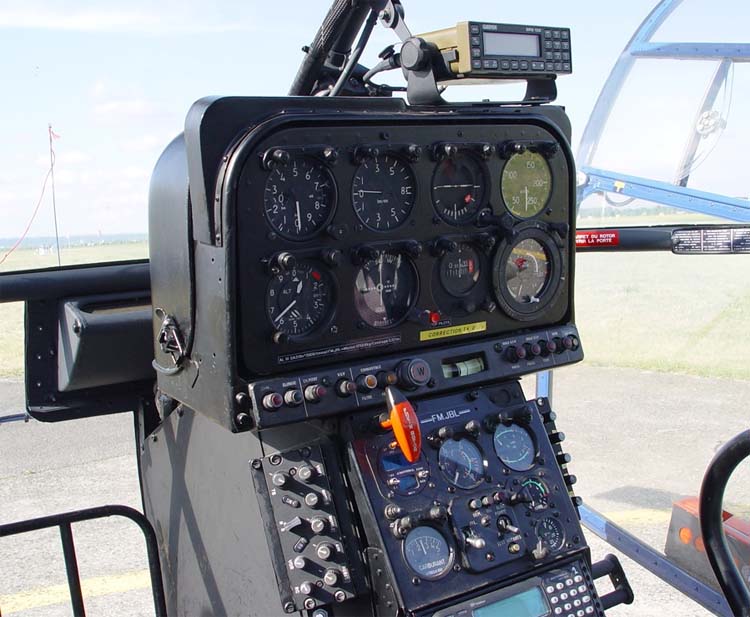

 Кабина пилота SA.319B    (c) Jacques Lienard

  Схемы:

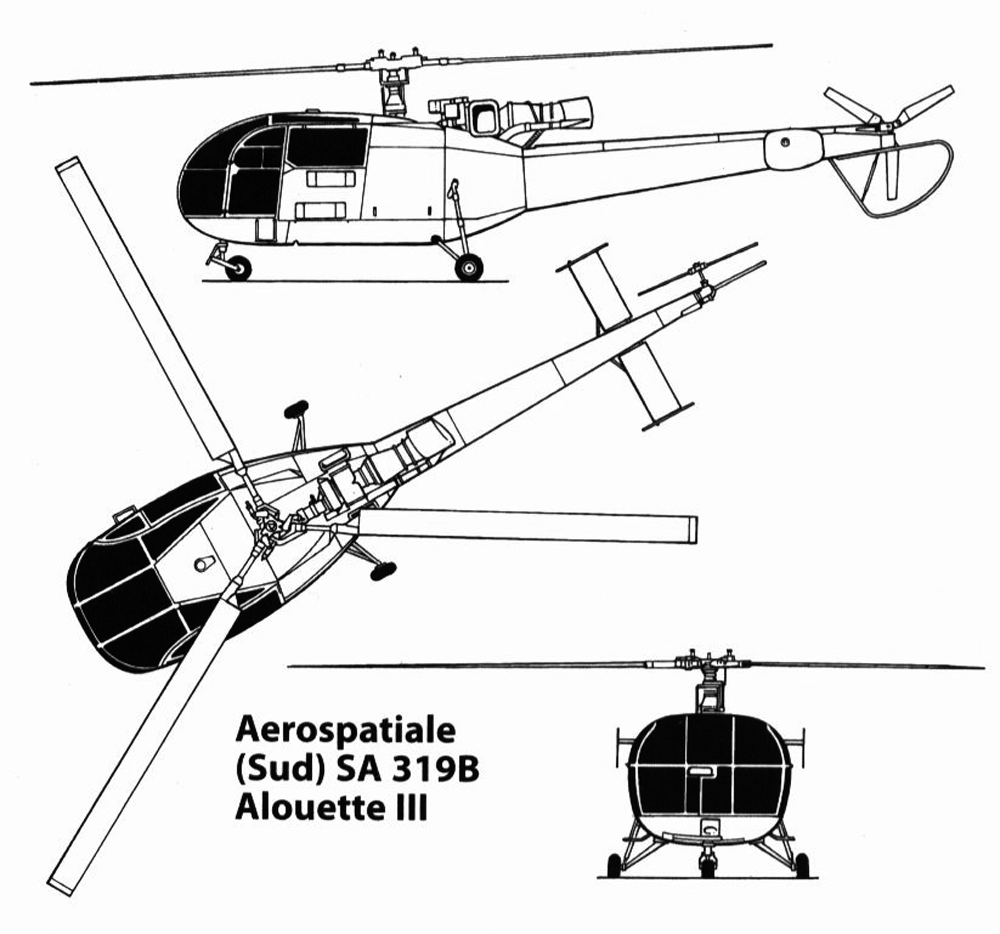

 SA.319B

  Варианты окраски:

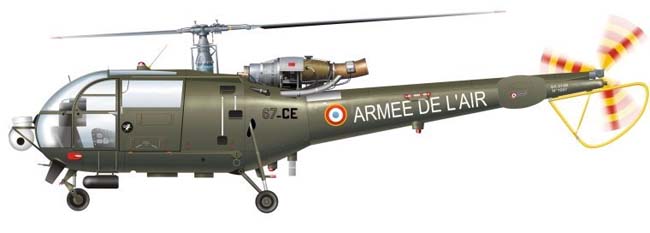

 SA.316B французской армии     (c) Olivier Beernaert







Список источников:

Максим Старостин. Все вертолеты Мира. Aerospatiale SA.316/319 "Alouette III"
de Agostini. Мировая Авиация. Aerospatiale (Sud) SA 316/SA 319A Alouette III
Е.И.Ружицкий. Вертолеты
K.Munson. Helicopters And Other Rotorcraft Since 1907
Дональд Д. Полная энциклопедия мировой авиации: Самолеты и вертолеты XX столетия
