главная многоцелевые
   AS.332 Orchidee

Разработчик: Aerospatiale
Страна: Франция
Первый полет: 1986
Тип: Вертолет ДРЛО
  ЛТХ     Доп. информация



По программе "Орхидея" (ORCHIDEE - Observatoire Radar Coherent Heliporte d'lnvestigation Des Elements Enemis) планировалось оснастить 20 вертолетов аппаратурой для обнаружения и идентификации наземной техники и маловысотных воздушных целей, а также для целеуказания тактическим ядерным ракетам "Гадес", которыми хотели заменить ракетные комплексы "Плутон".

Одной из ее важнейших структурных частей являлась мощная РЛС, вращающаяся антенна которой размещалась под фюзеляжем. В нерабочем положении она складывалась. При выпущенном положении антенны максимальная скорость вертолета ограничивалась 185 км/ч, в убранном положении ограничения по скорости снимались. Дальность обнаружения целей у опытного образца составляла 60 - 70 км, вполовину меньше, чем хотели иметь у серийных РЛС. Помимо РЛС вертолет предполагалось оснастить различными системами радиоэлектронной разведки и РЭБ. На опытном образце вертолета устройства РЭБ были представлены только пассивным компонентом - приемниками предупреждения об электромагнитном излучении "Шерлок" и ИК ловушками. Аппаратурой системы "Орхидея" оборудовали один серийный вертолет "Пума". Первый полет он выполнил в 1986 г., а с РЛС - в июне 1990 г.

Для размещения на вертолете РЛС LCTAR "Орхидея" фирмы Tomson соответствующим образом была модернизирована задняя часть фюзеляжа, благодаря чему приемно-передаточная антенна может в полете перемещаться в рабочее положение под фюзеляжем вертолета. Вся аппаратура РЛС, а также средства обработки и передачи разведывательной информации размещены в грузовой кабине вертолета.

Диаграмма направленности антенны РЛС имеет незначительный уровень боковых лепестков, в станции предусмотрена перестройка частоты излучаемого сигнала, что увеличивает ее помехоустойчивость в условиях применения противником средств РЭБ. Дальность действия РЛС составляет 200 км. Полученные сведения о наземной обстановке передаются на передвижные наземные пункты сбора ии формации с помощью цифровой линии связи, дальность действия которой около 100км. Мощность связного передатчика незначительна благодаря применению остронаправленной наземной приемной антенны. В аппаратуре связи используется быстрая перестройка несущей частоты, информация кодируется с помощью корректирующих кодов, позволяющих обнаруживать и исправлять ошибки, возникающие в процессе передачи.

С окончанием "холодной войны" были сильно урезаны оборонные бюджеты всех основных держав мира. Во Франции это, в частности, привело к прекращению работ по программе "Орхидея", которую, к огромному неудовольствию военных, закрыл лично министр обороны Ж.-П. Шевене в августе 1990 г., как раз накануне операции "Буря в пустыне". Командующий французским контингентом многонациональных сил генерал Рокюжоффр попросил предоставить в его распоряжение единственный существующий образец. Вертолет прибыл в Саудовскую Аравию в январе 1991 г.

Американцы сначала выступили против его полетов, поскольку рабочие высоты совпадали с теми, на которых летали их военные самолеты. Но отношение к "Орхидее" изменилось после первых же вылетов "француза". Информация от РЛС сразу передавалась в штаб 18-го корпуса армии США, где ее оценивали очень высоко. Дважды "Орхидея" выявляла и пеленговала источники мощного радиоизлучения - работавшие иракские РЛС, которые затем были уничтожены американскими самолетами А-10 и А-6. Всего вертолет выполнил 24 боевых вылета, в ходе которых продемонстрировал возможность обнаруживать на большой дальности колонны бронетехники противника. На них наводились боевые вертолеты АН-64А "Апач".

Успешное использование вертолета в боевых действиях возродило интерес к программе. Но базой для установки РЛС стала не "Пума", а ее усовершенствованный вариант - "Кугар".





 ЛТХ:
Модификация   SA.332
Диаметр главного винта, м   15.60
Диаметр хвостового винта, м   3.05
Длина, м   18.70
Высота ,м   4.92
Масса, кг
  пустого   4500
  максимальная взлетная   9000
Тип двигателя   2 ГТД Turbomeca Makila IA1
Мощность, кВт   2 х 1400
Максимальная скорость, км/ч   278
Крейсерская скорость, км/ч   262
Практическая дальность, км   635
Продолжительность полета, ч.мин   3.20
Практический потолок, м   4600
Экипаж, чел   4


 Доп. информация :


 Фотографии:

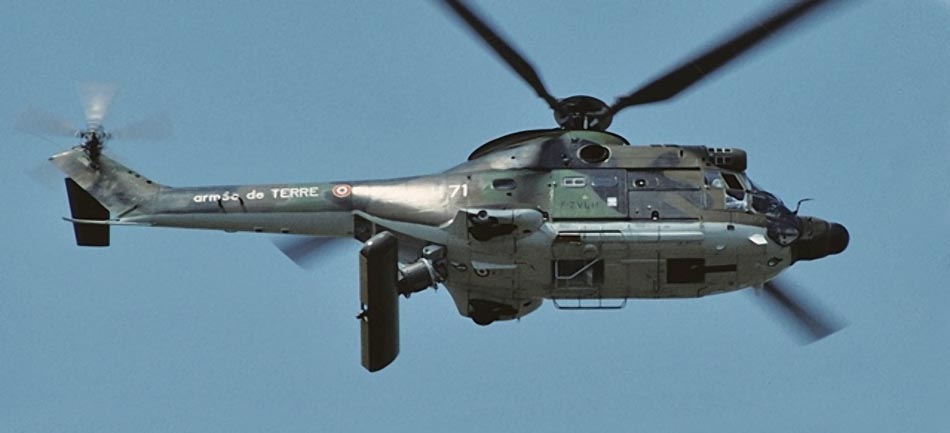

 AS.332 Orchidee  (c)  Lionel Laporte

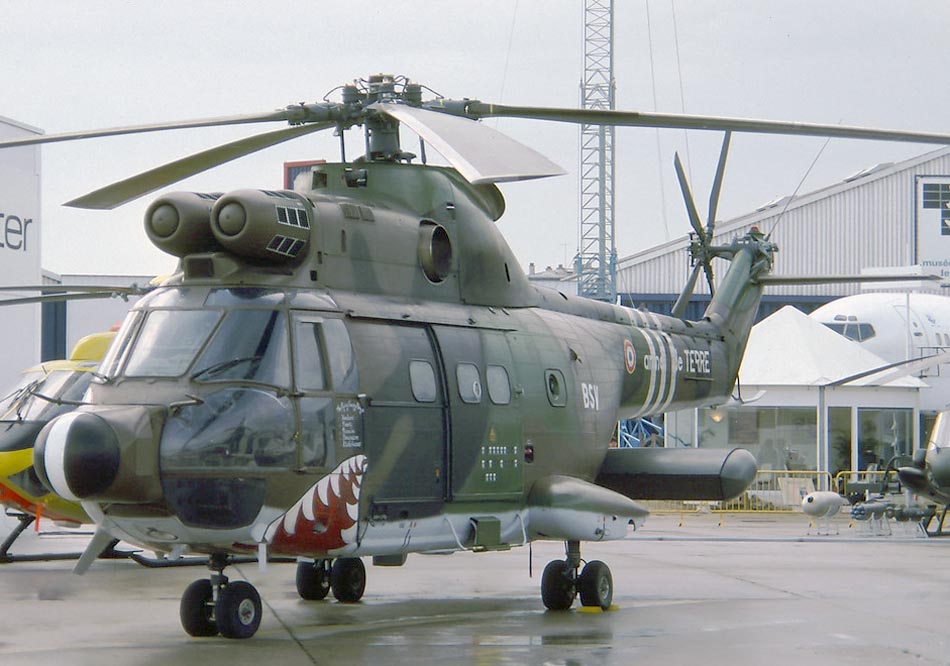

 AS.332 Orchidee (c) Rob Schleiffert

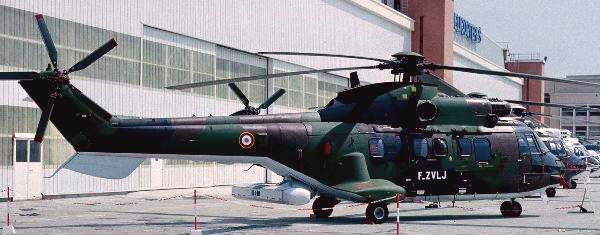

 AS.332 Orchidee







Список источников:

Авиаколлекция. Вертолеты "Пума", "Супер Пума", "Кугар"
Максим Старостин. Все вертолеты Мира. Aerospatiale SA.332 "Super Puma"
Е.И.Ружицкий. Вертолеты
G.Apostolo. The Illustrated Encyclopedia of Helicopters
Avionslegendaires.net. D'Orchidee a Horizon, quand L'Alat voulait ses AWACS
Das Flugzeug-Archiv. Heereshubschrauber Aerospatiale AS 332 "Super Puma/Orchidee'
