главная многоцелевые
   SW-4

Разработчик: PZL
Страна: Польша
Первый полет: 1995
Тип: Многоцелевой вертолет
  ЛТХ     Доп. информация



Разработка вертолета началась в 1985г., первый полет вертолет SW-4 совершил в 1995г. Предназначен для использования в качестве пассажирского, санитарного, патрульного, учебного, сельскохозяйственного, разведывательного (для армии) и для перевозки легких грузов.

Вертолет одновинтовой схемы с рулевым винтом. 20% массы конструкции выполнено из стекловолокна. Кабина вертолета (шириной 1.42м) имеет по одной сдвижной назад и по одной двери автомобильного типа с каждой стороны. Число мест: экипажа 1, пассажиров 4, в санитарном варианте 1 человек на носилках и двое сопровождающих.

На хвостовой балке размещен киль, установленный под небольшим углом к продольной оси вертолета, и стабилизатор с вертикальными шайбами на концах. Шасси лыжное, колея 2м. Несущий винт трехлопастный, с шарнирным креплением лопастей, лопасти с трапециевидными законцовками. Рулевой винт диаметром 1.5м, двухлопастный, лопасти прямоугольной формы в плане.

Силовая установка состоит из одного турбовального двигателя Allison 250-C20R/2. Сухая масса двигателя 76кг, размеры 0.985 х 0.483 х 0.589м. Топливная система включает топливный бак емкостью 500л, возможна установка дополнительных топливных баков.

Оборудование фирмы "Бендикс/Кинг", установленное на опытных вертолетах, позволяет выполнять полеты только в простых погодных условиях, на серийных вертолетах планируется установка оборудования, обеспечивающего выполнение полетов по приборам.







 ЛТХ:
Модификация   SW-4
Диаметр главного винта, м   9.00
Длина,м   8.54
Высота ,м   2.93
Масса, кг
  пустого   730
  максимальная взлетная   1700
Тип двигателя   1 ГТД Allison 250-C20R/2
Мощность, кВт   1 х 270
Максимальная скорость, км/ч   245
Практическая дальность, км   600
Скороподъемность, м/мин   600
Статический потолок, м   3500
Экипаж, чел   1
Полезная нагрузка:   4 пассажира


 Доп. информация :


  Фотографии:

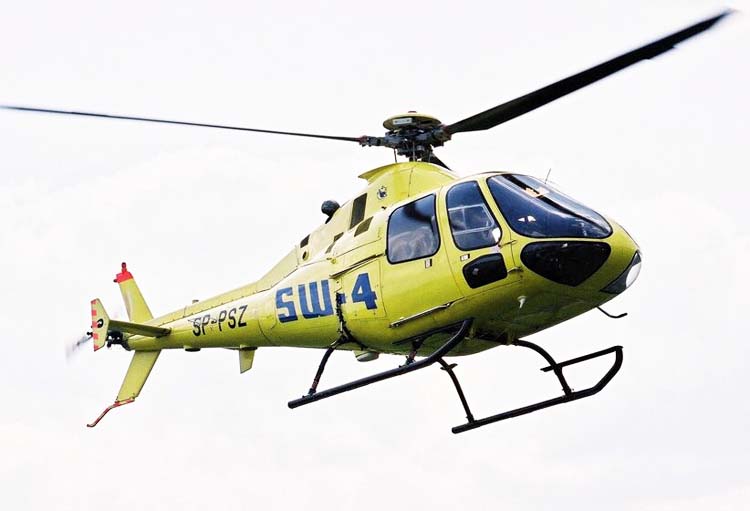

 Демонстратор SW-4

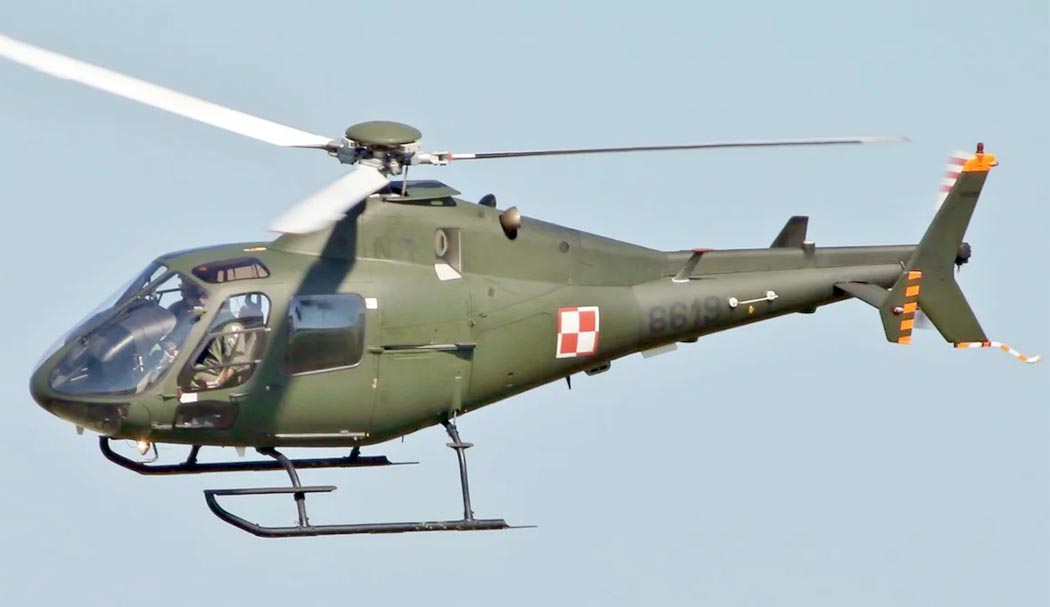

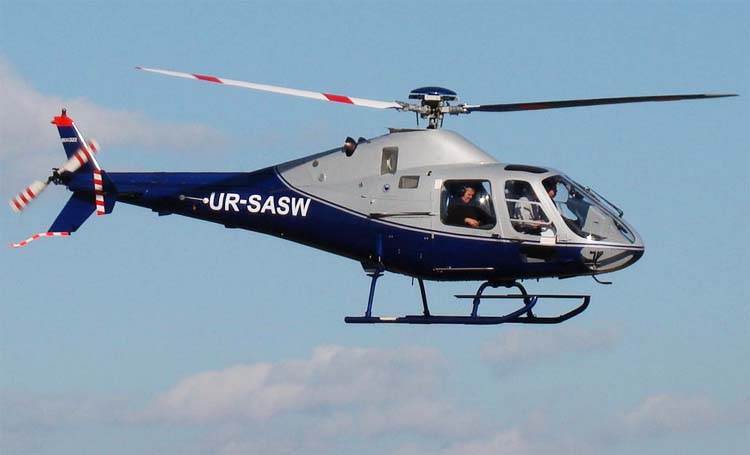

 SW-4 (c) Lukasz Golowanow

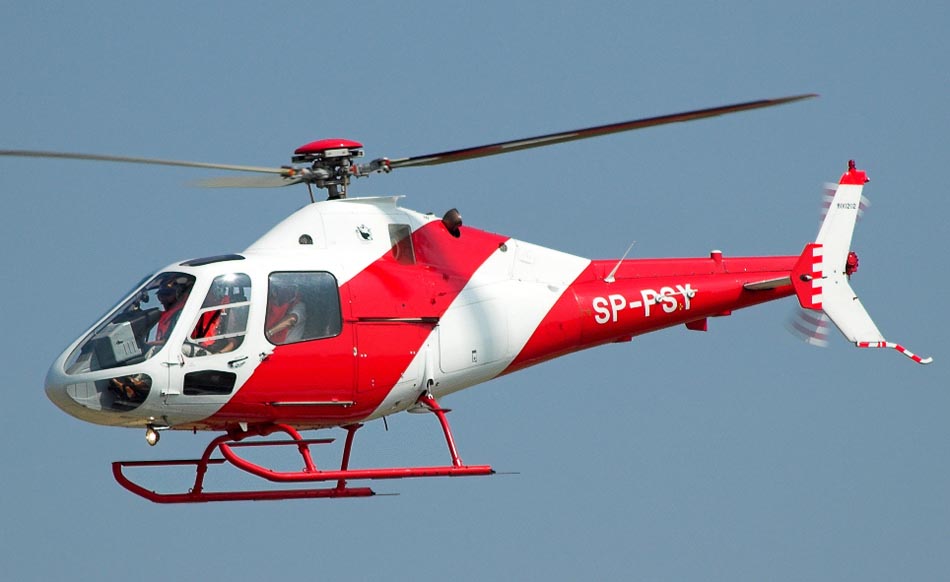

 SW-4 (c) Kuba Majek

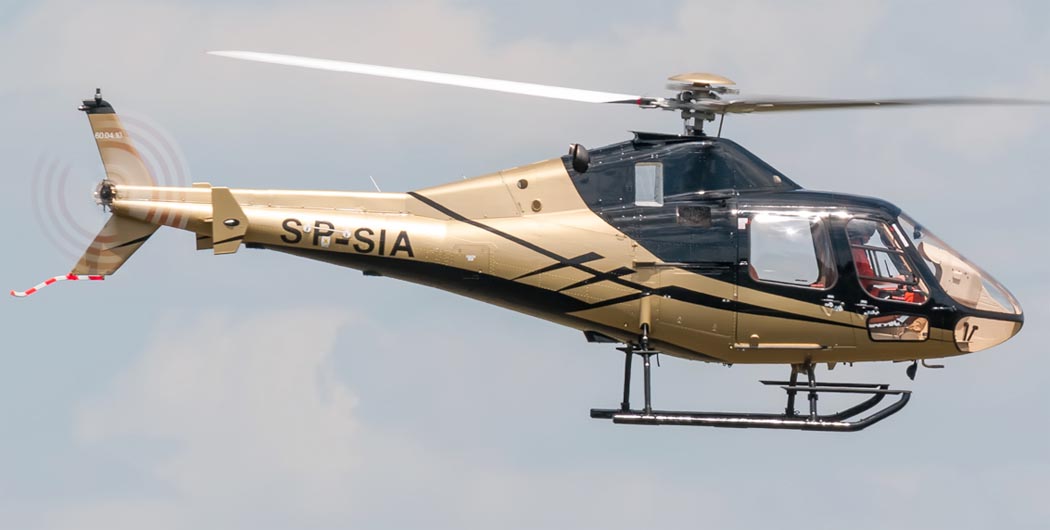

 SW-4 (c) Derek Ferguson

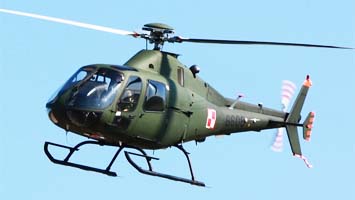

 SW-4

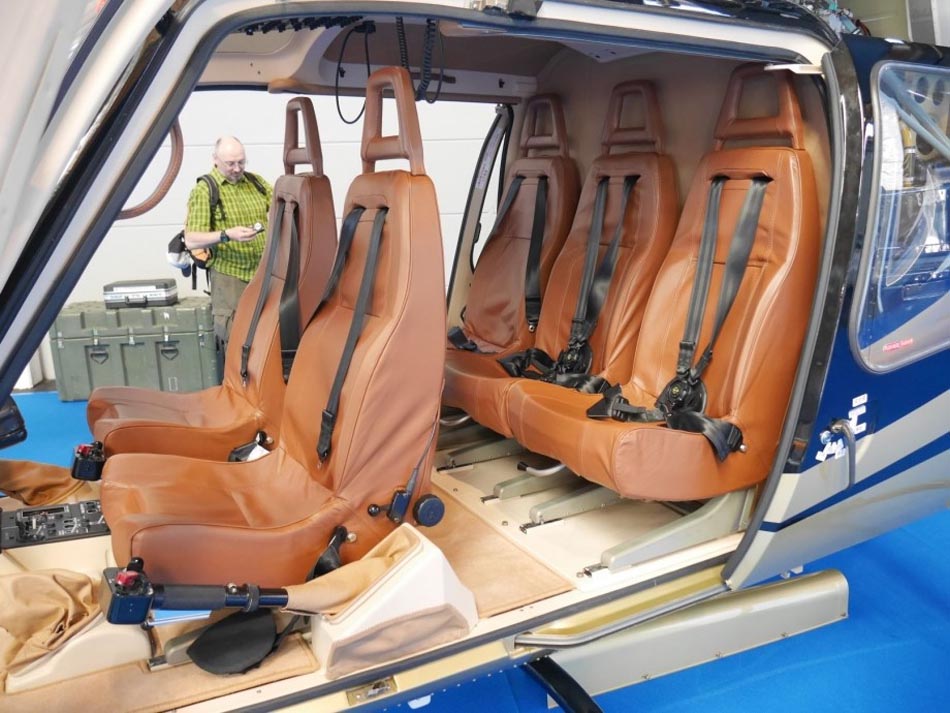

 Салон SW-4 (c) turystyka-motoryzacyjna.pl

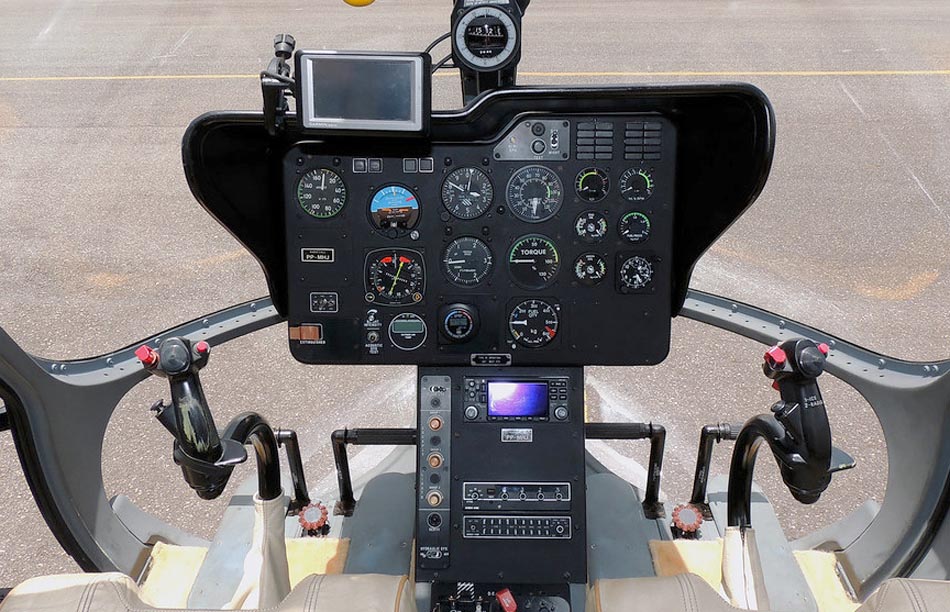

 Приборная панель SW-4 (c) Antonio A. Huergo

  Схемы:

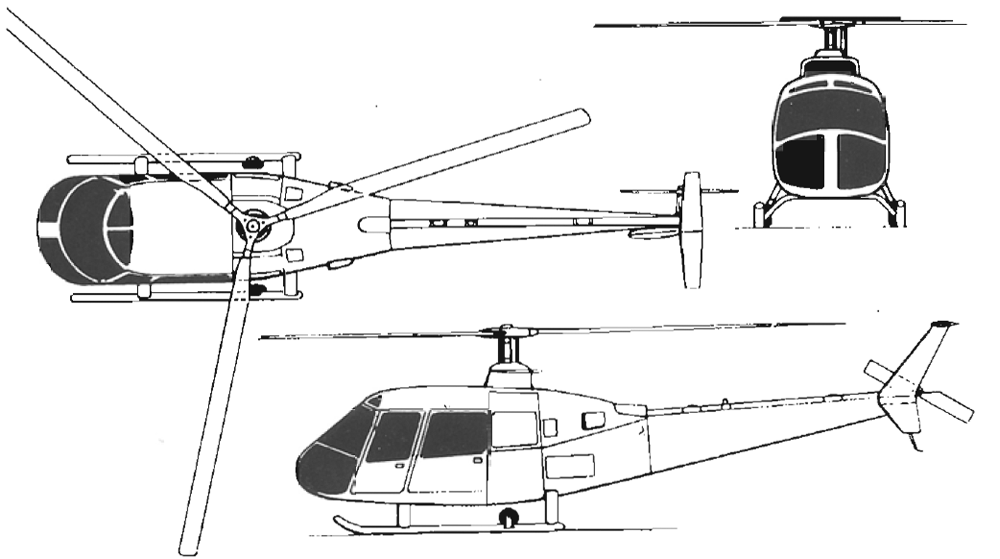

 SW-4

  Варианты окраски:

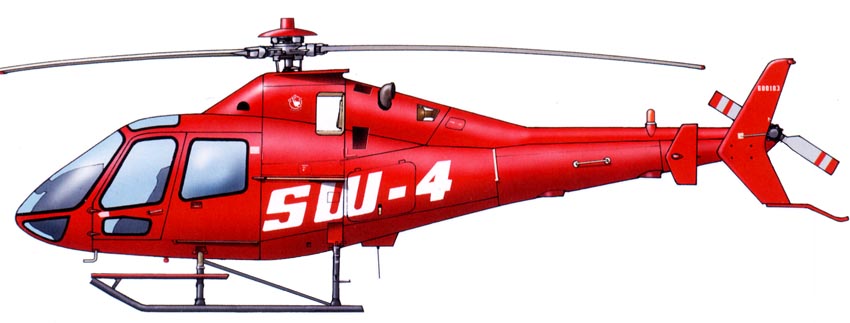

 Первый прототип SW-4

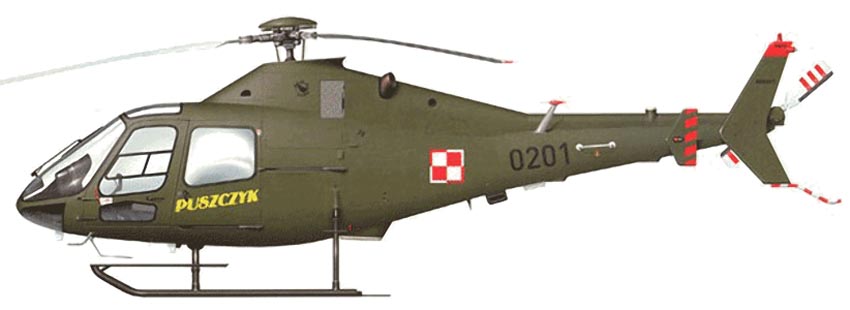

 SW-4 ВВС Польши

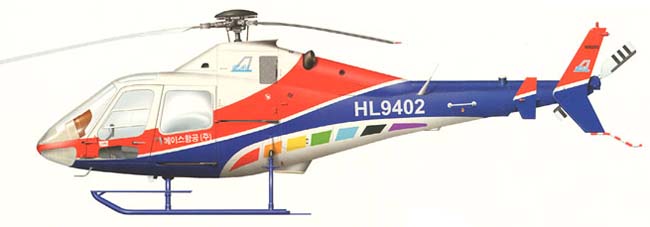

 Гражданський SW-4







Список источников:

Максим Старостин. Все вертолеты Мира. PZL Swidnik SW-4
PZL.swidnik.pl. SW-4
Lotnictwo z Szachownica No.44. Adam Golabek. PZL SW-4 Puszczyk
