главная многоцелевые
   UH-13(H-13) Sioux

Разработчик: Bell
Страна: США
Первый полет: 1948
Тип: Многоцелевой вертолет
  ЛТХ     Доп. информация



Фирма Bell 8 декабря 1945 года выпустила в полет опытный вертолет Bell Model 47. 8 марта 1946 года эта машина первым из гражданских вертолетов в мире получила утвержденный типовой сертификат. Вертолет оставался в серийном производстве до 1973 года и также производился по лицензии итальянской фирмой Agusta с 1954 по 1976 год.

В 1947 году ВВС США получили 28 усовершенствованных вертолетов Model 47А, оснащенных поршневым двигателем Franklin O-335-1 мощностью 117кВт, для эксплуатационной оценки.

Первый заказ для Армии США был выполнен в 1948 году, когда 65 вертолетов были приняты под обозначением Н-13B, позднее им дали прозвище "Sioux". Затем последовали двухместные вертолеты Н-13D с лыжным шасси, возможностью нести снаружи носилки и с двигателем Franklin O-335-5 и трехместные вертолеты с двойным управлением Н-13Е. Вертолеты H-13G отличались маленьким рулем высоты, а вертолеты Н-13Н были оснащены двигателем Lycoming VO-435 мощностью 186кВт. Два вертолета Н-13J с двигателем Lycoming VO-435 мощностью 179кВт были приобретены для президента США. Два вертолета Н-13К были изменены с целью испытаний с увеличенным диаметром несущего винта и двигателем Franklin 6VS-335 мощностью 168кВт. Позже были приобретены трехместные вертолеты ОН-13S и двухместные вертолеты ТН-13Т для учебно-тренировочных полетов по приборам.

Приобретения флота США начались с 12 вертолетов HTL-2 и 9 вертолетов HTL-3, первыми основными вариантами были вертолеты HTL-4 и HTL-5 с двигателем O-335-5. Учебно-тренировочный HTL-6 был оснащен маленьким подвижным рулем высоты. Вертолет HUL-1 был приобретен для службы на ледоколах, а заключительным вариантом для ВМФ США был двухместный вертолет HTL-7 с двойным управлением для учебно-тренировочных полетов по приборам с оборудованием для всепогодных полетов.

Вертолеты Model 47 строились по лицензии фирмами Kawasaki в Японии и Westland в Великобритании. Эти машины использовались в армиях более 30 стран.

Существовало множество экспериментальных вариантов, двумя наиболее важными из них были Bell Model 201 и Bell Model 207 "Sioux Scout". Вертолет Model 201 оснащался турбовальным двигателем Continental XT51-Т-3 (лицензионный Turbomeca Artouste). Вертолет Model 207 был первым вооруженным вертолетом, оснащенным поршневым двигателем с турбонагнетателем Avсо Lycoming TVO-435-A1A.

В гражданские варианты входили вертолеты Model 47B, а также сельскохозяйственный и вертолет общего назначения Model 47B-3 с открытым размещением экипажа. Последующий вариант Model 47D был первым вертолетом с цельноштампованным фонарем в форме "шаровидного аквариума", а на вертолете Model 47D-1 появилась ажурная хвостовая балка.

Вертолет Model 47G объединил трехместную кабину вертолета Model 47D-1 с двигателем Franklin мощностью 149кВт. Замена этого двигателя на двигатель Avco Lycoming VO-435 такой же мощности привела к появлению вертолета Model 47G-2. Двигатель VO-435 мощностью 179кВт принес изменение в обозначении на Model 47G-2A, а последовавший в 1963 году вертолет Model 47G-2A-1 имел более широкую кабину, усовершенствованные лопасти несущего винта и увеличенный запас топлива. Другими двигателями, установленными на вертолетах, были: двигатель с нагнетателем Franklin 6VS-335-А мощностью 168кВт (Model 47G-3); двигатель с турбонагнетателем Avco Lycoming TVO-435 мощностью 209кВт (47G-ЗВ); и двигатели с нормальным всасыванием Avco Lycoming VO-540 и VO-435 на трехместных вертолетах общего назначения Model 47G-4 и Model 47G-5 соответственно. Двухместный сельскохозяйственный вариант последнего из них был известен под обозначением Ag-5, а гражданский вариант транспортного вертолета класса VIP H-13J продавался под обозначением Model 47J "Ranger".

Вертолет с высокими летными данными Carson Super С-4 и ряд сельскохозяйственных вертолетов "Еl Tomcat" были разработаны компанией Continental Copters Inc. Варианты некоторых вертолетов с турбовальными двигателями производились компанией Soloy в США.







 ЛТХ:
Модификация   Model 47G-4
Диаметр главного винта, м   11.32
Диаметр хвостового винта, м   1.78
Длина,м   9.90
Высота ,м   2.72
Масса, кг
  пустого   827
  максимальная взлетная   1338
Внутренние топливо, л   216
Тип двигателя   1 ПД Textron Lycoming VO-540-B1B3
Мощность, кВт   1 х 227 (209)
Максимальная скорость, км/ч   169
Крейсерская скорость, км/ч   143
Практическая дальность, км   416
Скороподъемность, м/мин   244
Практический потолок, м   3415
Статический потолок, м   2345
Экипаж, чел   1
Полезная нагрузка:   2 пассажира


 Доп. информация :

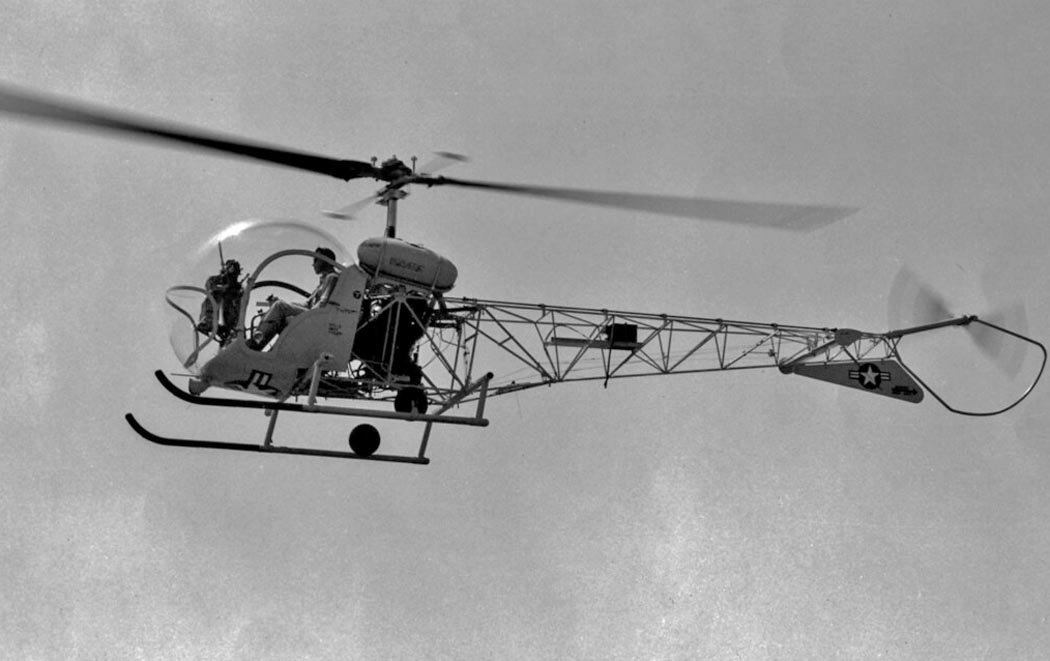

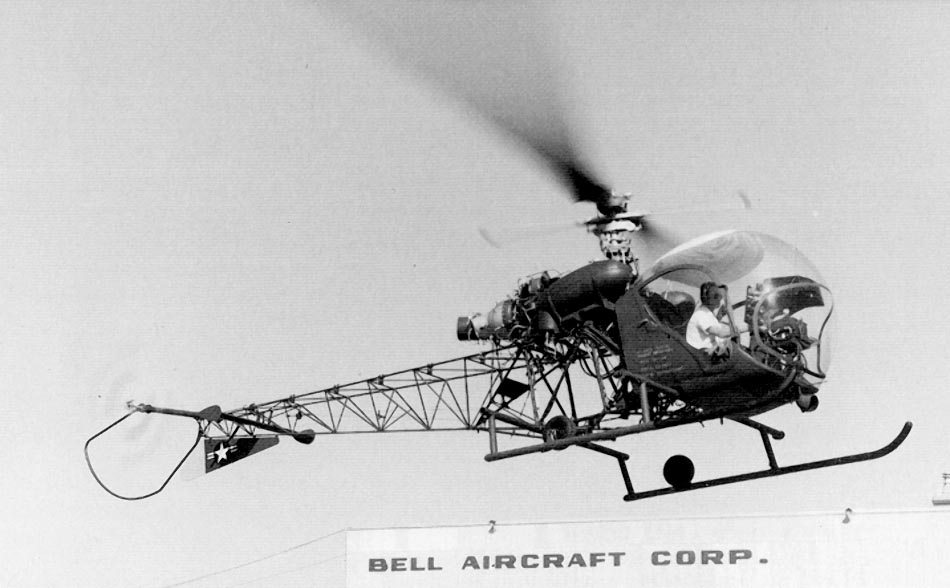

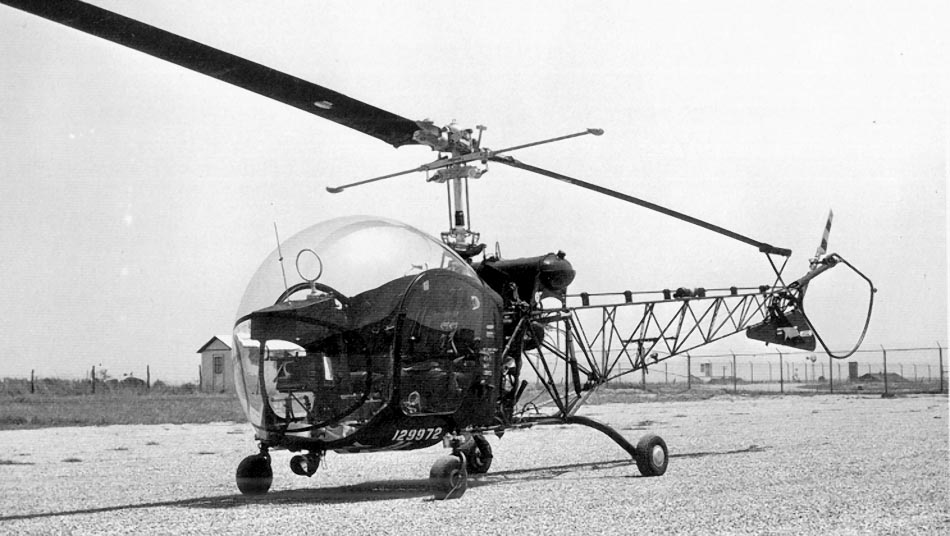

  Фотографии:

 HTL-1
 HTL-1

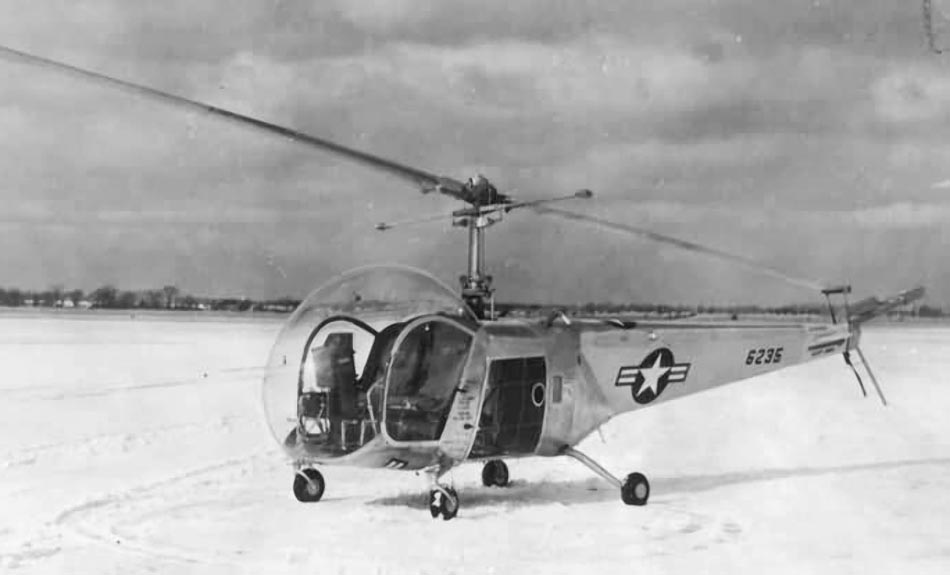

 YR-13 (YH-13)

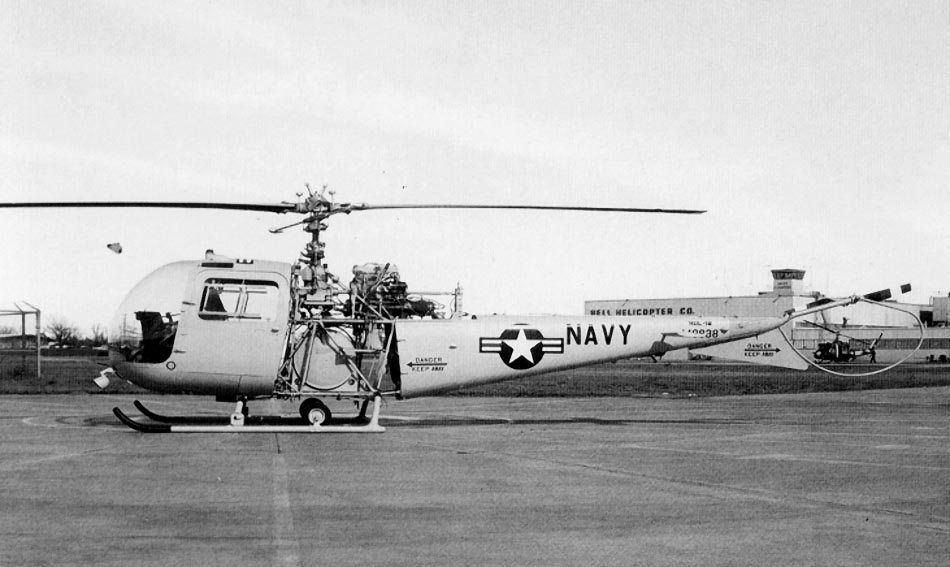

 HTL-2

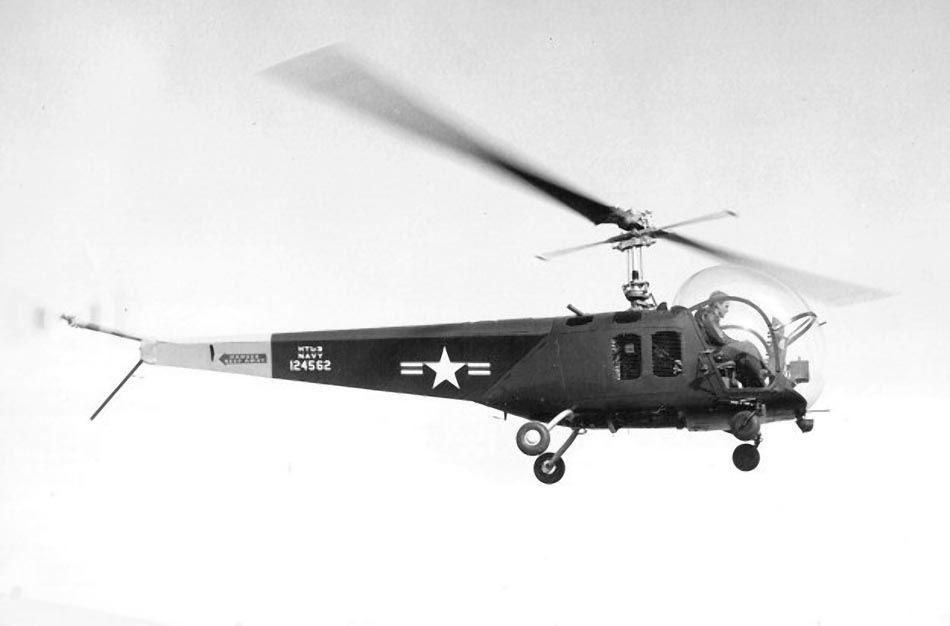

 HTL-3

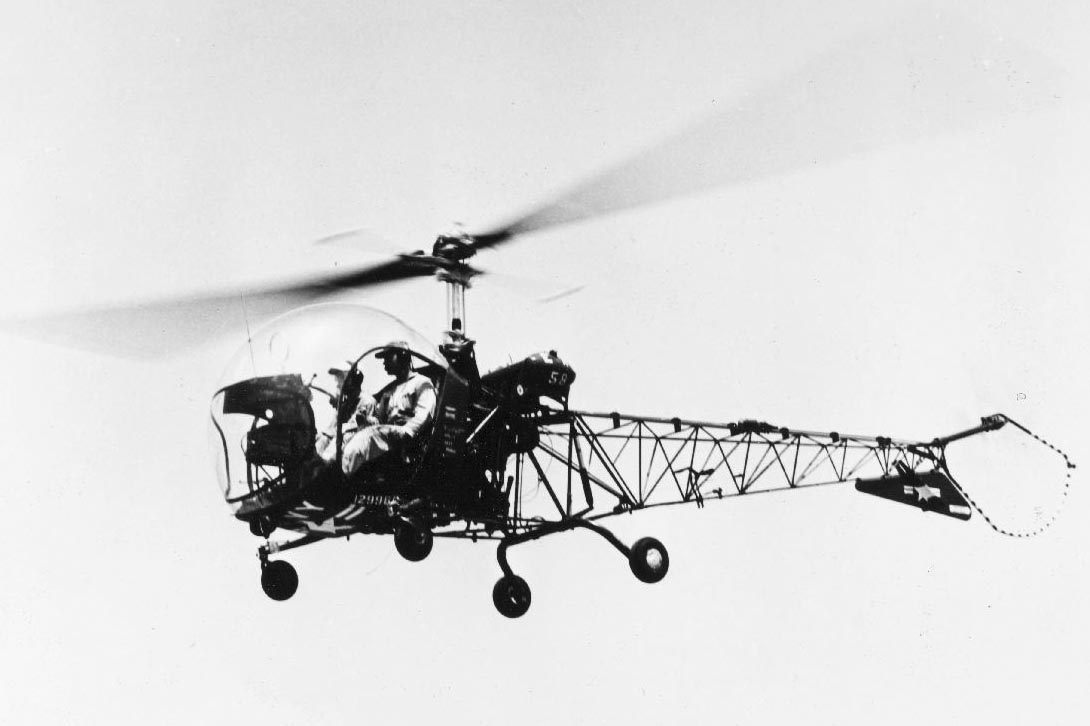

 HTL-4
 HTL-5
 HTL-6 (TH-13M) (c) G. Verver

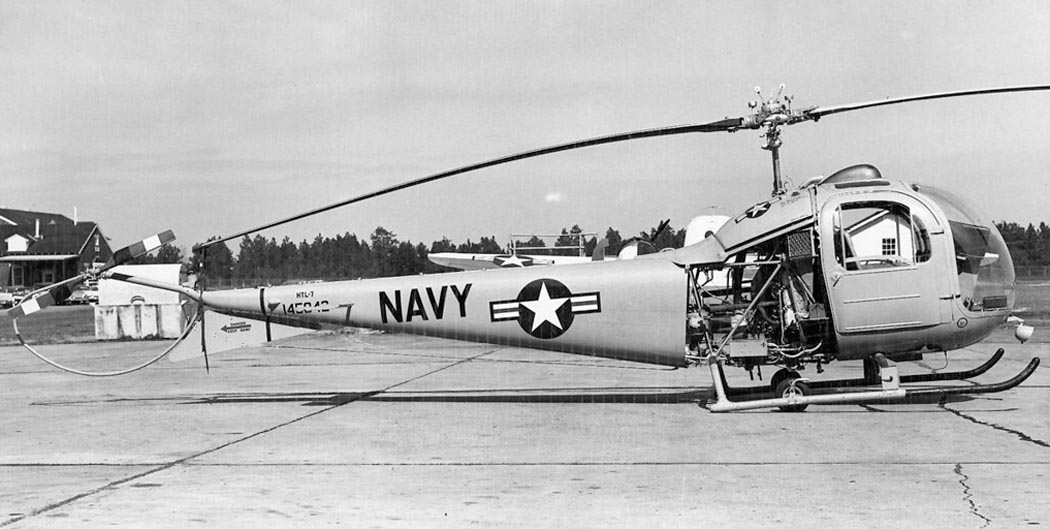

 HTL-7 (TH-13N)

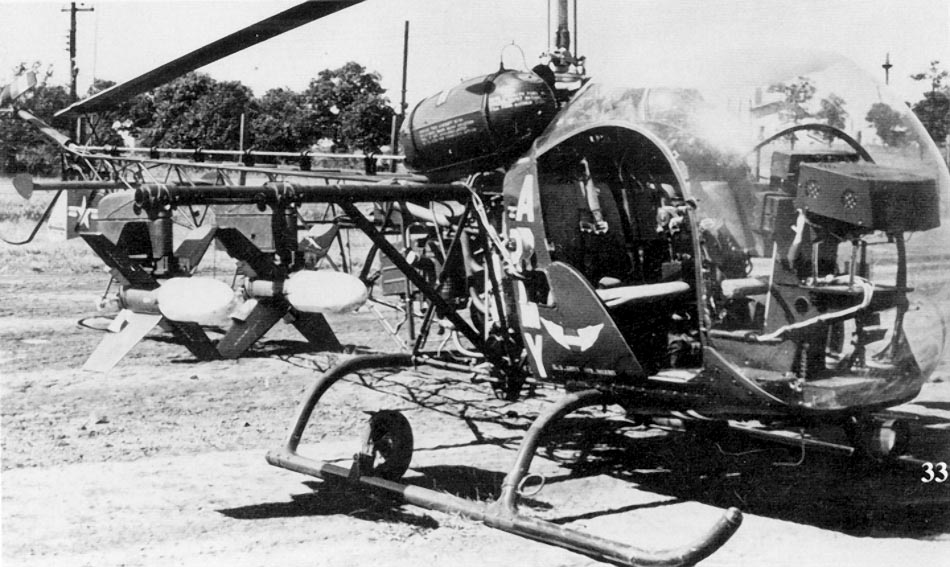

 Французский H-13H, вооруженный ПТУР SS.10
 Опытный XH-13F, оснащеный Continental XT51-T-3

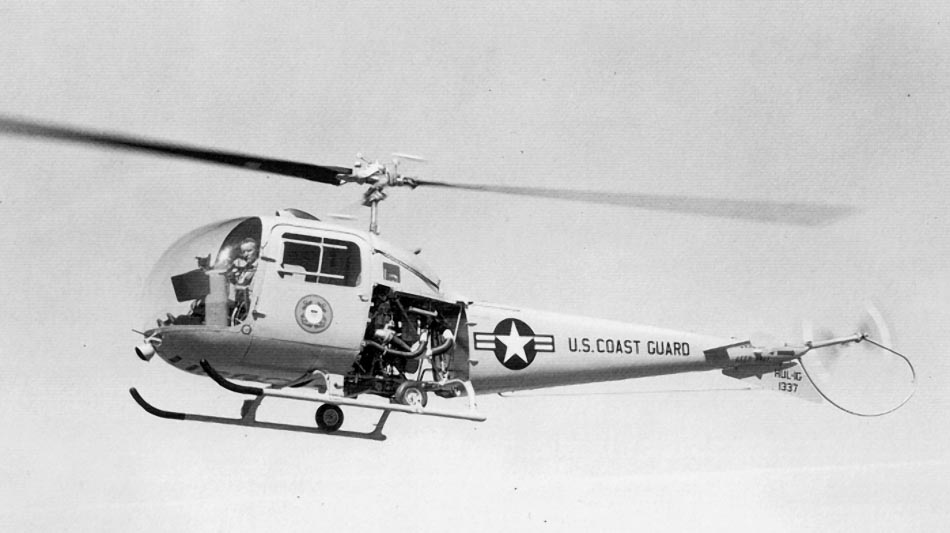

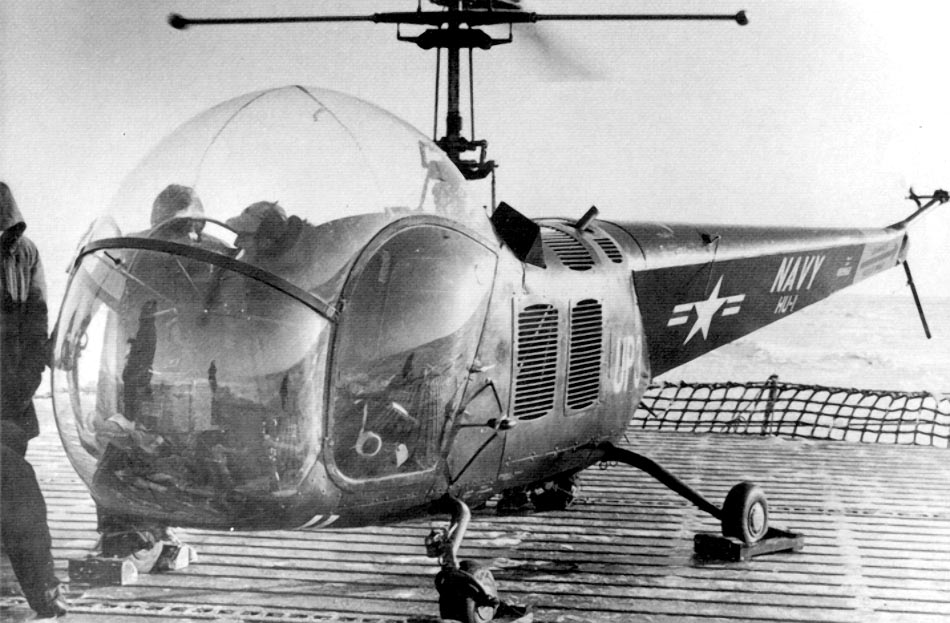

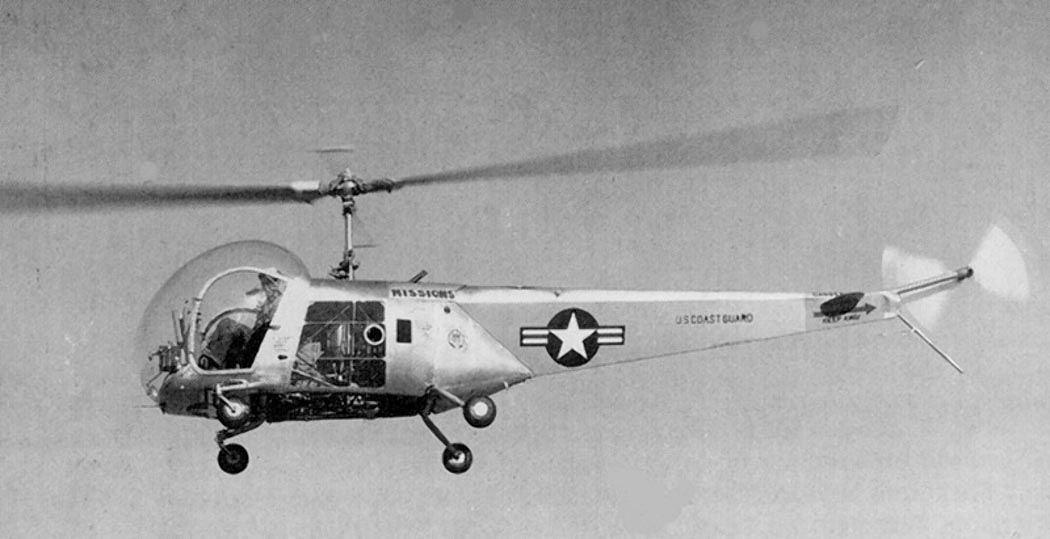

 HUL-1G
 HUL-1M (UH-13R)
 OH-13E
 TH-13T (c) Kev Curtis

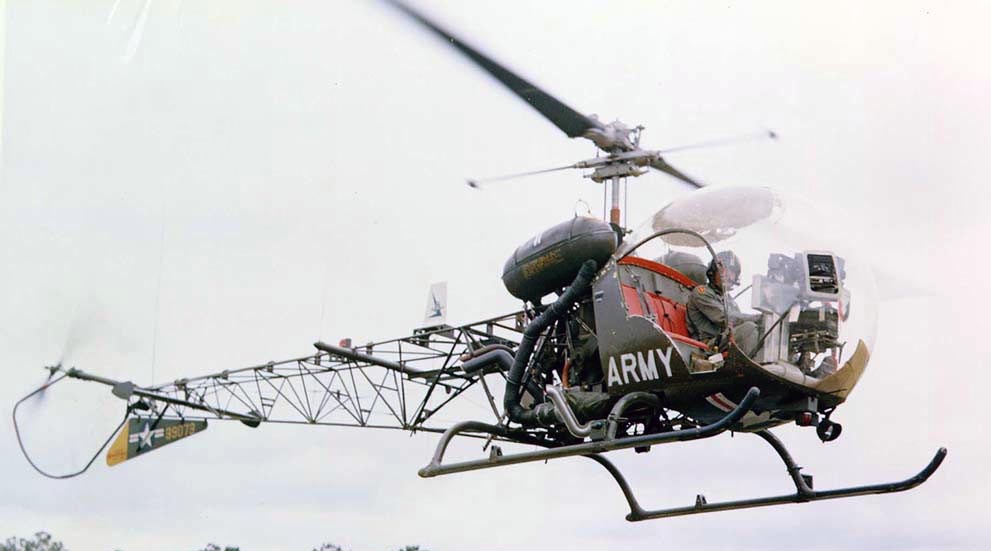

 OH-13S (c) Kev Curtis

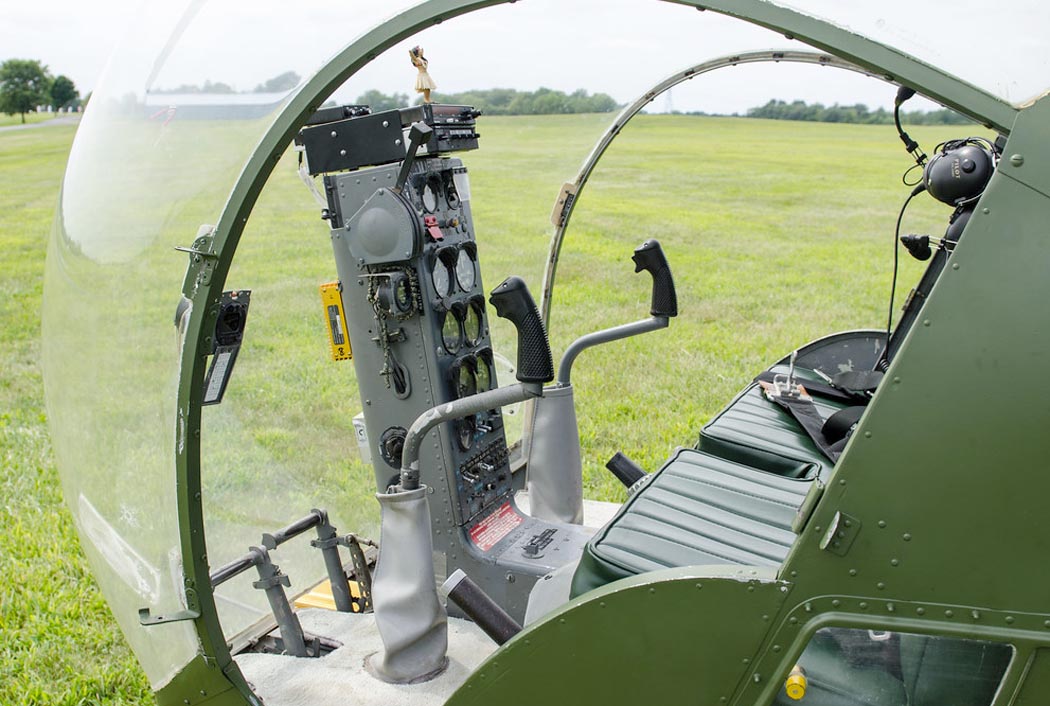

 Кабина OH-13 (c) nathanwalls

  Схемы:

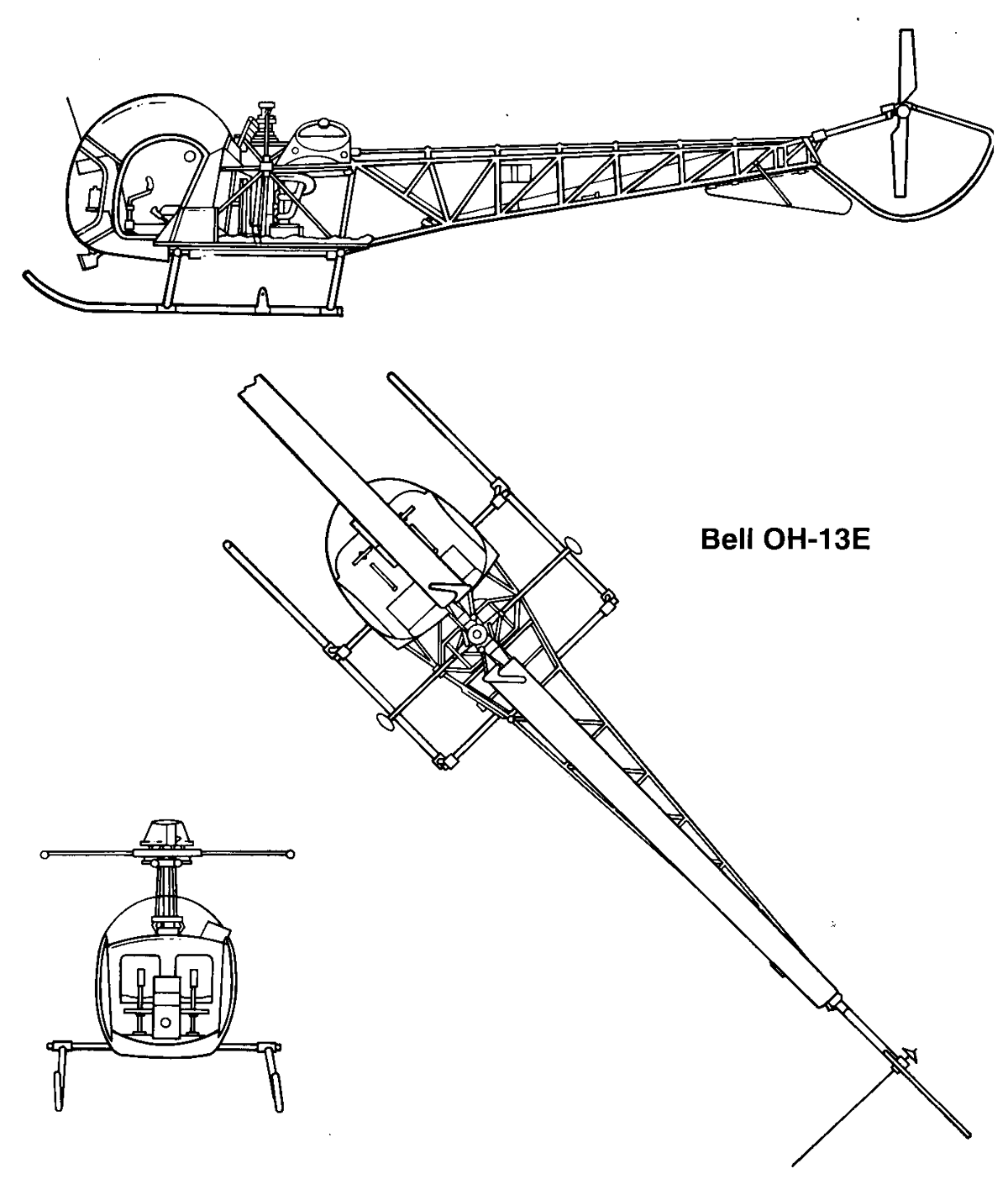

 OH-13E

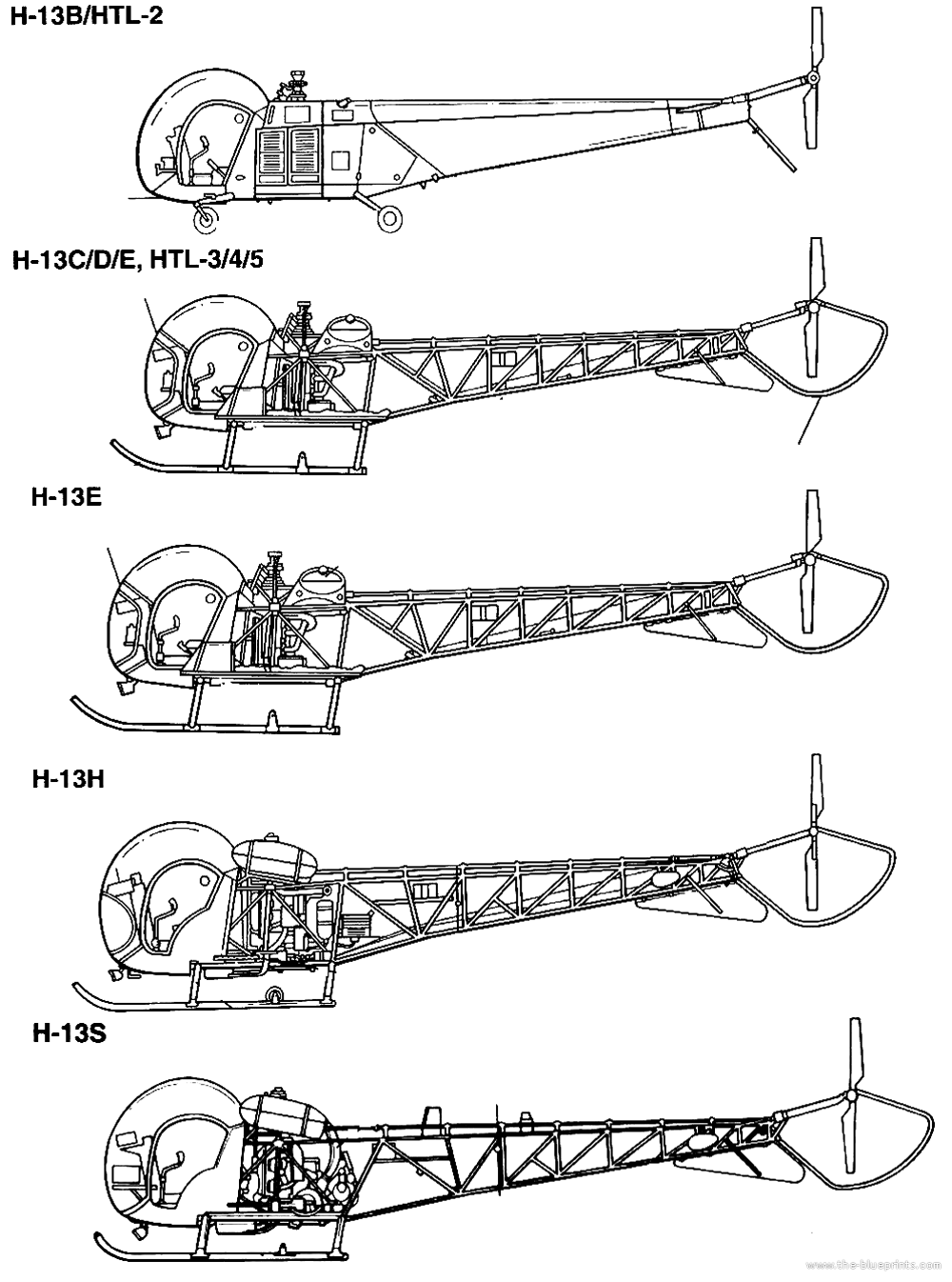

 Варианты вертолета

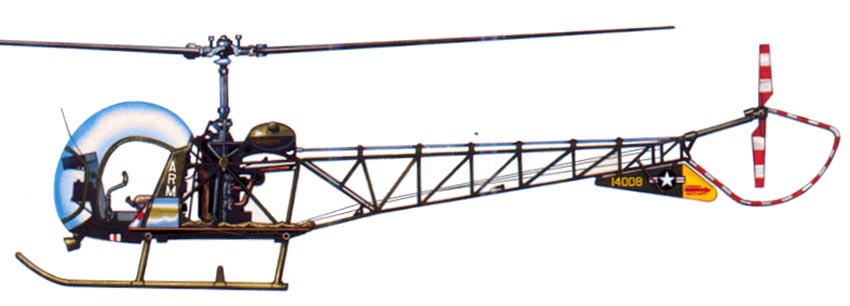

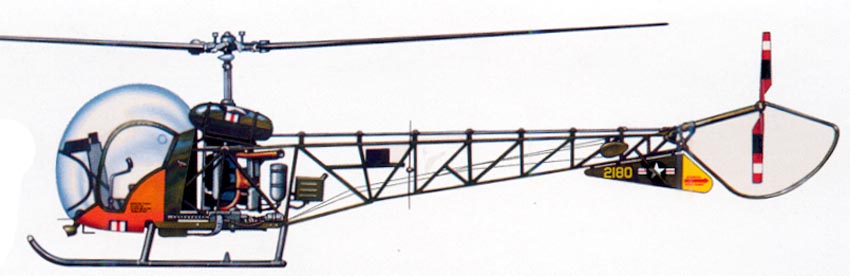

  Варианты окраски:

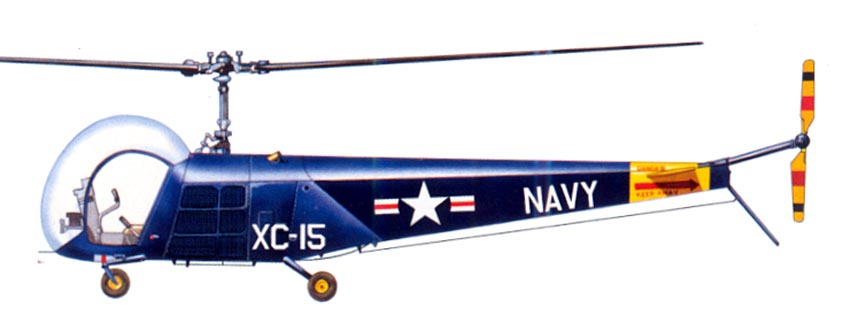

 HTL-1 (c) Don Greer
 H-13E (c) Don Greer
 H-13H (c) Don Greer

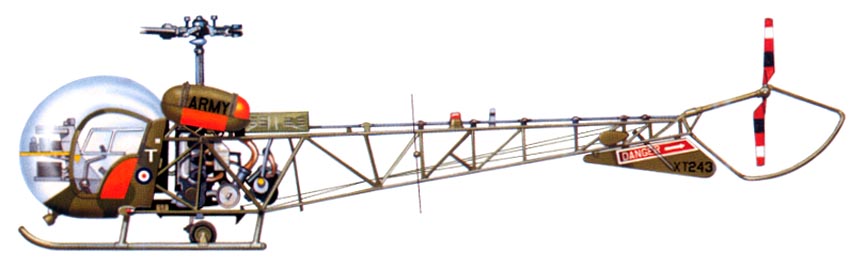

 Sioux AH.1 (c) Don Greer

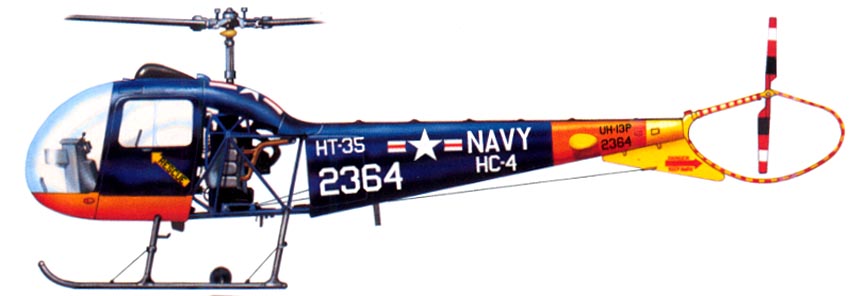

 UH-13P (c) Don Greer







Список источников:

Максим Старостин. Все вертолеты Мира. Bell Model 47 "Sioux"
G.Apostolo. The Illustrated Encyclopedia of Helicopters
Squadron/Signal 1606. Wayne Mutza. H-13 Sioux Mini in action
EdCoatescollection.com. Bell HTL-3 Sioux 124562
Cgaviationhistory.org. Bell HTL 1/4/5/7
1000aircraftphotos.com. No. 3932. Bell 47A YH-13 Sioux (46-235 c/n 9) US Air Force
