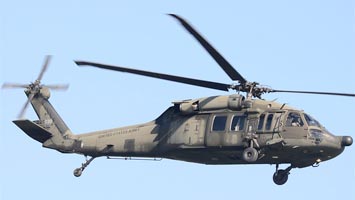

   UH-60 Black Hawk

Разработчик: Sikorsky
Страна: США
Первый полет: 1974
Тип: Многоцелевой вертолет
  ЛТХ     Доп. информация



Разработка вертолета UH-60A в соответствии с требованиями программы многоцелевого тактического транспортного вертолета UTTAS (Utility Tactical Transport Air System) началась в конце 1968 года, когда армия выдала фирмам Bell, Boeing-Vertol, Lockheed и Sikorsky контракты на проведение предварительных исследований многоцелевого тактического транспортного вертолета, предназначенного для десантных операций и снабжения на поле боя. Вертолет UTTAS должен был заменить многоцелевые вертолеты Bell UH-1, находившиеся на вооружении армии, и транспортные вертолеты Boeing-Vertol СН-46 «Sea Knight», находившиеся на вооружении корпуса морской пехоты. В 1971 году была утверждена программа разработки вертолета UTTAS, в которой сформулированы следующие требования к вертолету: перевозка стрелкового отделения 11-15 человек в кабине вертолета с экипажем из трех человек; силовая установка из двух двигателей; обеспечение возможности перевозки вертолета без разборки на самолетах Lockheed С-130 и С-141.

В 1972 г. армия выдала девяти вертолетным фирмам технические условия и требования к летным характеристикам вертолета UTTAS и определила основные этапы программы разработки вертолета. Программу производства 1100 вертолетов, которая являлась самой большой вертолетной программой армии, предлагалось завершить к 1985 г. Стоимость всей программы, включая разработку, закупки и эксплуатацию вертолетов в течение 10 лет, первоначально оценивалась в 2.4 млрд долларов, а затем возросла до 6.5 млрд долларов, а цена одного вертолета от 2 до 5.8 млн долларов.

Из девяти фирм, представивших проекты вертолета UTTAS, министерством обороны США были отобраны фирмы Boeing-Vertol и Sikorsky, которым поручалась разработка опытных вертолетов. Контракты предусматривали постройку трех опытных вертолетов для летных испытаний и одного вертолета для статических испытаний от каждой фирмы. После окончательного выбора фирмы-изготовителя предполагалось построить еще пять опытных вертолетов, чтобы все восемь вертолетов участвовали в эксплуатационных испытаниях.

Армия в середине 1972 г. выдала фирме Sikorsky контракт на сумму 61 млн долларов, предусматривавший постройку трех опытных вертолетов для летных испытаний и одного - для наземных; аналогичный контракт был выдан фирме Boeing-Vertol. В 1973 г. вертолет UTTAS фирмы Sikorsky получил фирменное обозначение S-70 и обозначение для армии UH-60A. По программе UTTAS фирмы Sikorsky и Boeing-Vertol разработали и построили опытные вертолеты YUH-60 и YUH-61. Первый опытный вертолет YUH-60 совершил первый полет 17 октября 1974 г. В 1976 г. после завершения оценочных испытаний опытных вертолетов и проведенного сравнительного анализа армия выбрала фирму Sikorsky победительницей программы UTTAS и выдала ей контракт 83.4 млн долларов на начало производства первых 15 вертолетов UH-60A.

Основными причинами выбора вертолета Sikorsky UH-60A в конкурсе явились меньший технический риск и меньшие эксплуатационные расходы в течение расчетного 20-летнего срока эксплуатации.

Вертолеты UH-60 стали базовыми для создания семейства вертолетов различного назначения. Программа их производства возросла до 1434, а затем до 2127 вертолетов, а ее стоимость - до 15.45 млрд долларов при средней цене вертолета 7.25 млн долларов. В июне 1994 г. был поставлен 2000-й вертолет семейства Н-60, в том числе 1295 UH-60A для армии, 78 для ВВС и 207 экспортированы в 21 страну.

В 2017 году Northrop Grumman успешно завершила лётные испытания новой модели многоцелевого вертолёта, получившей название UH-60V Black Hawk. Модернизация состоит в замене оборудования пилотов новыми датчиками и приборами, что значительно повышает осведомлённость экипажа и улучшает боевые возможности вертолёта. Ресурс службы машин продляется минимум на 10 лет. В результате обновления вертолеты полностью соответствуют самой современной модели вертолёта Black Hawk, который выпускается под индексом UH-60M.
Модернизированный вариант разрабатывался с 2014 года, первый полет был совершен 19 января 2017 года. Всего Пентагон планирует довести 760 вертолетов UH-60L до версии UH-60V, которые должны дополнить 1375 машин модификации UH-60M, уже состоящих на вооружении американской армии.

Техническое описание.

Вертолет одновинтовой схемы с рулевым винтом, двумя ГТД и трехопорным шасси.

Фюзеляж цельнометаллический, типа полумонокок, из легких сплавов, композиционные материалы на основе стекловолокна и кевлара используются в конструкции дверей кабины экипажа, фонаря, обтекателей и капота двигателей. Вход в двухместную кабину экипажа осуществляется через боковые сбрасываемые двери. Сиденья экипажа бронированные. Грузовая кабина размерами 4.95 х 2.21 х 1.87м и объемом 11.6м3 имеет с обеих сторон сдвигающиеся грузовые двери размерами 1.5 х 1.75м. В кабине могут размещаться 10 десантников с вооружением или 6 раненых на носилках. Задняя часть фюзеляжа переходит в хвостовую балку монококовой конструкции с отогнутой вверх и имеющей несимметричный профиль концевой балкой, к которой крепятся стабилизатор и рулевой винт. Стабилизатор управляемый, прямой, с размахом 4.37м. Изменение угла установки осуществляется с помощью системы управления, которая получает сигналы о воздушной скорости, угле общего шага, угловой скорости и боковом ускорении. На режиме висения угол установки составляет +34град., а на режиме самовращения -6град.. Предусмотрено складывание хвостовой балки для транспортировки и во время стоянки. Фюзеляж имеет противоударную конструкцию, способную выдерживать перегрузку, равную 20g при фронтальном и 10g при вертикальном ударе. Установлена спасательная лебедка грузоподъемностью 270кг c тросом длиной 69м, грузовой крюк рассчитан на усилие 3630кг.

Шасси неубирающееся, трехопорное, имеет по одному колесу на каждой опоре. Главные опоры рычажного типа снабжены двухкамерными амортизаторами. Пневмогидравлическая система амортизации обеспечивает поглощение энергии удара о землю с перегрузкой 40g без касания фюзеляжем земли. Колея шасси 2.7м, база 8.83м. Размеры пневматиков колес главной стойки 660 х 254мм, давление 0.88—0.93МПа, задней стойки 380 х 152мм, давление 0.6МПа.

Несущий винт четырехлопастный, с шарнирным креплением лопастей. Втулка монолитной конструкции, выполнена из титанового сплава и имеет эластомерные подшипники и демпферы, не требующие смазки, что позволяет уменьшить на 60% объем работ по техническому обслуживанию. Лопасти прямоугольной формы в плане, имеют лонжероны овального сечения из титанового сплава, хвостовую часть с сотовым заполнителем "номекс", заднюю кромку и комлевую часть лопасти, выполненную из композиционных материалов на основе графита, обшивку из стеклопластика, стеклопластиковые противовесы вдоль носка лопасти, кроме того, на носке лопасти имеется титановая накладка, стреловидная законцовка лопастей выполнена из кевлара. Лопасти спроектированы по принципу безопасно повреждаемой конструкции и могут выдерживать попадание снарядов калибром 23мм. Хорда лопасти 0.53м, профиль SC-1095, относительная толщина профиля 9.5%, крутка лопасти -13град.. Концы лопастей последних модификаций отогнуты вниз под углом 20град..

Имеется электрическая противообледенительная система лопастей и самонастраивающиеся маятниковые гасители колебаний на втулке, тормоз несущего винта.

Рулевой винт четырехлопастный, диаметром 3.35м, с бесшарнирным креплением лопастей. Вместе с концевой балкой наклонен вбок на угол 20град. для создания вертикальной составляющей тяги и увеличения диапазона центровки. Втулка состоит из двух крестообразно расположенных балок. Лопасти прямоугольной формы в плане, изготовлены с применением композиционного графитоэпоксидного материала. Хорда лопасти 0.244м. Лопасти снабжены электрической противообледенительной системой.

Силовая установка состоит из двух турбовальных ГТД General Electric T700-GE-700, размещенных в гондолах по обеим сторонам пилона несущего винта. Требования к двигателю были определены на основе опыта эксплуатации во Вьетнаме.

ГТД Т700 разработан специально по программе UTTAS и является двигателем нового поколения. После четырех лет разработки и 300ч стендовых испытаний двигатель был принят в качестве базовой модели. Летные испытания двигателя были начаты в 1974 году. В декабре 1976 года получен контракт на серийное производство ГТД T700-GE-700 для вертолетов UH-60A. Поставки двигателей начаты в 1978 году. Для повышения надежности и ремонтопригодности в ГТД использованы встроенный фильтр очистки поступающего воздуха от песка и пыли, регуляторы и вспомогательные агрегаты с автономной системой смазки; конструкция силовой турбины упрощена и имеет уменьшенное число деталей; двигатель имеет модульную конструкцию. При еженедельном 50-часовом налете вертолета UH-60A предусматривается проводить основные профилактические работы по техническому обслуживанию двигателя Т700 один раз в год. Двигатель отличается компактной конструкцией: размеры двигателя 1.181 х 0.635 х 0.584м, сухая масса с фильтром 192кг. Воздухозаборники кольцевого типа. Задержанные фильтром частицы песка, пыли и посторонние предметы выводятся с помощью специального вентилятора. Каналы воздухозаборника снабжены противообледенительными устройствами. Двигатель имеет шестиступенчатый компрессор центробежно-осевого типа (пять осевых и одна центробежная ступень), степень повышения давления в компрессоре 15:1, расход воздуха 4.5кг/с при 44720 об/мин. Камера сгорания кольцевого типа, имеет укороченную конструкцию для обеспечения максимальной надежности работы и уменьшения уязвимости в боевых условиях. Управление двигателем электрогидромеханическое. Ресурс двигателя 800ч, камеры сгорания 1000ч, межремонтный период для двигателя 1200ч.

Характеристика ГТД T700-GE-700 (у земли в условиях МСА): максимальная мощность 1285кВт; максимальная продолжительная мощность 1126кВт; удельный расход топлива 0.283 кг/кВтч.

Вспомогательная силовая установка ГТД Т-62Т-40 "Титан" обеспечивает подачу воздуха с расходом 33 кг/мин для запуска силовой установки вертолета, охлаждения оборудования и обогрева кабины.

Трансмиссия модульной конструкции упрощает техническое обслуживание. Главный редуктор может работать в течение 30 мин без смазки.

Топливная система имеет стандартные внутренние топливные баки емкостью 150л, может быть установлен дополнительный внутренний бак емкостью 440л. В вариантах МН-60 и НН-60 на высокорасположенных крылообразных пилонах могут быть установлены сбрасываемые баки емкостью 870л, максимальный запас топлива 3545л. Штанга для заправки топливом в полете, целиком выполненная из композиционных материалов, способна выдвигаться за плоскость вращения несущего винта за 20с. Производительность заправки 1135л/мин при давлении 0.33МПа.

Система управления бустерная, гидравлическая, дублированная. Имеется вспомогательная силовая установка ГТД "Solar" Т62Т мощностью 67кВт, обеспечивающая запуск двигателей и привод гидросистемы.

Оборудование для проведения задания включает ИК-систему переднего обзора FLIR, установленную на турели, многофункциональные кабинные дисплеи на ЭЛД, мультиплексную цифровую шину передачи данных MIL STD 1553В, индикатор c движущейся картой, систему скрытой связи дециметрового, метрового и коротковолнового диапазонов, кодированное переговорное устройство, средства радионавигации, систему опознавания и радиомаяки.

Основными элементами навигационной системы является доплеровский радиолокатор и инерциалъная навигационная система; предусматривается установка системы определения местоположенияс помощью спутников. Члены экипажа будут иметь очки ночного видения. В оборудование, предусмотренное для обороны вертолета, входят приемник радиолокационного облучения ARP-39, автомат рассеивания трассеров и ИК-отражателей.

Вооружение. Вертолет может быть вооружен двумя пулеметами калибром 7.62 или 12.7мм и нести до 4 ракет "Хеллфайр" с лазерной системой наведения для подавления обороны противника, возможна установка ракет класса "воздух-воздух" "Стингер" на внешней подвеске.





 Модификации :
 UH-60A Black Hawk

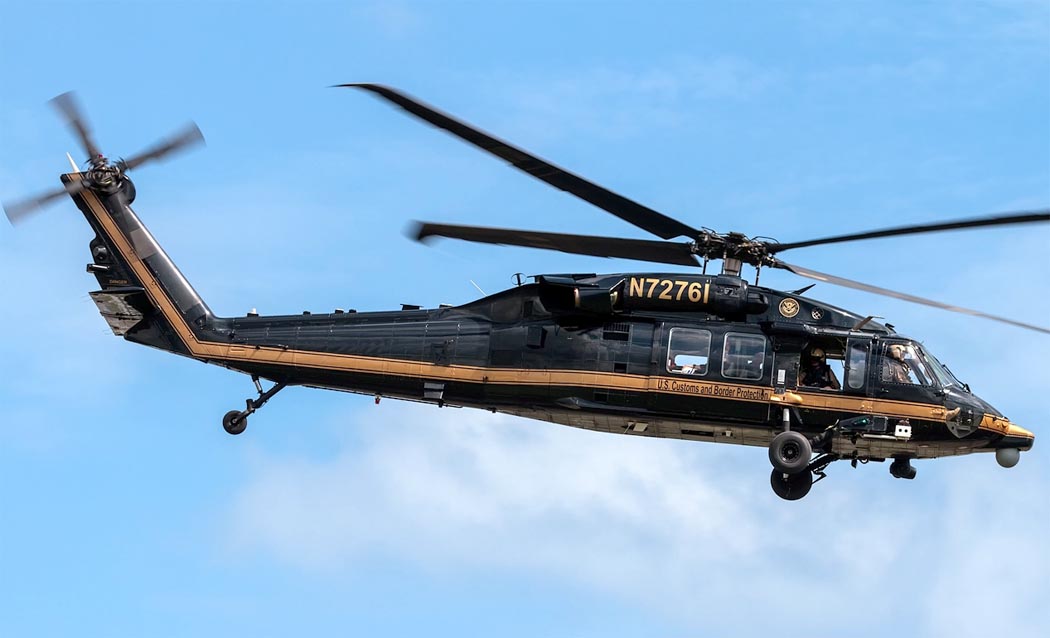

 первоначальный серийный вариант вертолета; хвостовая балка складывалась вручную; постоянно усовершенствовался: установка спасательной лебедки и приспособлений для перевозки внешних грузов, пулемет М60D заменен на мини-пушку М134, на выхлопное сопло установлены подавители инфракрасного излучения, проволочная защитная сетка над кабиной, "черный ящик", навигационная система Тракор AN/ARN-148 Омега (Tracor AN/ARN-148 Omega), приемопередатчик спутниковой связи и глобальная навигационная спутниковая система; использовался Таможенной службой США под обозначением UH-60А Pot Hawk для проведения операций по борьбе с наркобизнесом; поставлялись в военную авиацию Бахрейна, ВВС Колумбии, ВВС Филиппин и сухопутные войска Саудовской Аравии.

 UH-60A Credible Hawk

 вертолеты  поставлялись в ВВС США в середине 1980-х годов как спасательный вариант во время боевых действий для замены машин НН-3 в Космической спасательной службе (ARRS); детальные отличия от армейского вертолета Блэк Хоук включают больше оборудования, позже добавленного на вертолеты UH-60A Армии США; первоначально было заказано 11 машин "Кредибл Хоук", но последующие поставки и программа усовершенствований разработок были cокращены.

 EH-60A/C Quick Fix

 аппарат для выполнения специальных электронных операций единственный вертолет YEH-60A с устройством обнаружения излучателя Quick Fix IIB и соответствующими антеннами.

 НН-60D Night Hawk  единственная модификация вертолета для ВВС США.
 МН-60А Velcro Hawk

 30 машин UH-60A, модифицированные для специальных операций.

 МН-60А Embassy Hawk  вариант для действий в Европе.
 МН-60G Pave Hawk

 снащенный для боевых спасательных и специальных операций; оснащен цветным метеорадиолокатором Bendix, навигационной системой Доплера, глобальной навигационной спутниковой системой, инерциальной навигационной системой, дисплеем с картой перемещения, новой высокочастотной, сверхвысокочастотной и спутниковой связью, подавителем инфракрасного излучения, системой предупреждения об опасности, автоматом сбрасывания дипольных отражателей и сигнальных ракет, бортовой ИК-системой FLIR для обнаружения целей, штангой для заправки в полете, инфракрасными стробоскопами, системой поддержки внешних грузов, индикацией на лобовом стекле, цифровой шиной данных и дополнительными пушками.

 VH-60A  девять вертолетов с салоном класса VIP.
 UH-60B

 обозначение армейского транспортного варианта вертолета с усовершенствованными двигателями.

 YEH-60B

 вертолет UH-60A, модифицированный для системы обнаружения и захвата цели до входа в зону ПВО противника с вращающимся датчиком, помещенным в каноэобразный обтекатель на тросе; первый вертолет взлетел 6 февраля 1981г.

 YSH-60B  пять опытных вертолетов Сихоук для ВМС США.
 SH-60B Sea Hawk

 серийный противолодочный вертолет Сихоук; оснащен зондом RAST, 25-трубочной установкой для запуска акустических буйков, буксируемым магнитным обнаружителем подводных лодок на левой консоли короткого крыла; оснащался аэронавигационным импульсным поисковым радаром AN/APS-142, системой радиоразведки ALQ-142 под носовой частью фюзеляжа, цельным лобовым стеклом кабины пилота и складывающейся хвостовой балкой; был вооружен двумя торпедами Mk 46.

 SH-60F Ocean Hawk

 этот вариант обеспечивает внутреннее экранирование при противолодочных операциях.

 НН-60J Jayhawk

 для замены машин НН-3F при поисково-спасательных операциях.

 UH-60J

 сделан для Японии; фактически является вертолетом Сикорский S-70A-12 (UH-60L), оптимизированным для спасательных операций; оснащен спасательной лебедкой с правого борта, внешними топливными баками, японской авиационной электронной техникой и метеорадиолокатором, бортовой ИК-системой FLIR для обнаружения целей.

 МН-60К

 армейский вариант для специальных операций; оборудован бортовой ИК-системой FLIR для обнаружения целей производства компании Texas Instruments, системой отображения ночного видения, дисплеем с картой перемещения, бортовой кислородопроизводящей системой, двигателями Т700-GE-701C, тормозом несущего винта; обнаружитель реактивной струи ракеты, антирадар, автомат сбрасывания дипольных отражателей и сигнальных ракет, подавитель инфракрасного излучения, подавитель радиосигналов и приемник лазерного обнаружения; опытный образец поднялся в воздух 10 августа 1990г.

 UH-60L

 вариант UH-60A, оснащенный двигателями Т700-210С; было заказано 190 машин, при этом модифицировались варианты UH-60A.

 VH-60N Presidential Hawk

 вертолет с салоном класса VIP; оснащен метеорадиолокатором, кабиной с особой звукоизоляцией и VIP-салоном, скрытыми соплами и мощными электроникой и средствами связи.

 UH-60P

 100 вертолетов UH-60L, заказанных армией Республики Корея, с улучшенным редуктором и тормозом несущего винта.

 UH-60Q Dustoff Hawk

 медицинский вариант для эвакуации, использующий корпус машины UH-60L со специально спроектированным интерьером для оказания медицинской помощи.

 UH-60V

 вариант UH-60L для Армии США с "цифровой кабиной".

 S-70A

 партия экспортных вертолетов Блэк Хоук; армия Саудовской Аравии получила 21 вертолет S-70A-1 Desert Hawk и восемь машин санитарного варианта S-70A-L1, все они были оптимизированы для операций в пустыне; 39 машин S-70A-9 были поставлены в ВВС Австралии, следующие 38 вертолетов были собраны на фирме Hawker de Havilland в Бэнкстоуне.

 S-70B-6  противолодочный вариант для Греции.
 S-70C

 обозначение гражданских вариантов Блэк Хоук и Сихоук для Брунея и КНР.

 WS-70

 вертолеты S-70/UH-60, построенные по лицензии на фирме Westland Helicopters в Великобритании.




 ЛТХ:
Модификация   UH-60A
Диаметр главного винта, м   16.36
Диаметр хвостового винта, м   3.35
Длина,м   15.26
Высота ,м   5.13
Масса, кг
  пустого   5118
  нормальная взлетная   7708
  максимальная взлетная   9185
Внутренние топливо, л   1363 + опционально 1400
ПТБ, л   2 х 871 и/или 2 х 1703
Тип двигателя   2 ГТД General Electric T700-GE-700
Мощность, кВт   2 х 1285
Максимальная скорость, км/ч   296
Крейсерская скорость, км/ч   268
Практическая дальность, км
  с ПТБ   2224
  без ПТБ   1630
Дальность действия, км   592
Продолжительность полета, ч.мин   2.18
Скороподъемность, м/мин   125
Практический потолок, м   5790
Статический потолок, м   3170
Экипаж, чел   2-3
Полезная нагрузка:   14 солдат или 6 носилок или 1197 кг груза в кабине или 3629 кг груза на подвеске
Вооружение(опционально):   один или два 12.7-мм пулемета GECAL 50 или 7.62-мм пулемета М134 Minigun или 7.62-мм пулемета М60 в двери кабины
  Боевая нагрузка - 4536 кг на 4 узлах подвески
  4 контейнера с пушками или пулеметами, или
  4 установщика мин М56, или 4 ПУ 70-мм НУР, или
  4 х 4 ПТУР AGM-114 Hellfire


 Доп. информация :

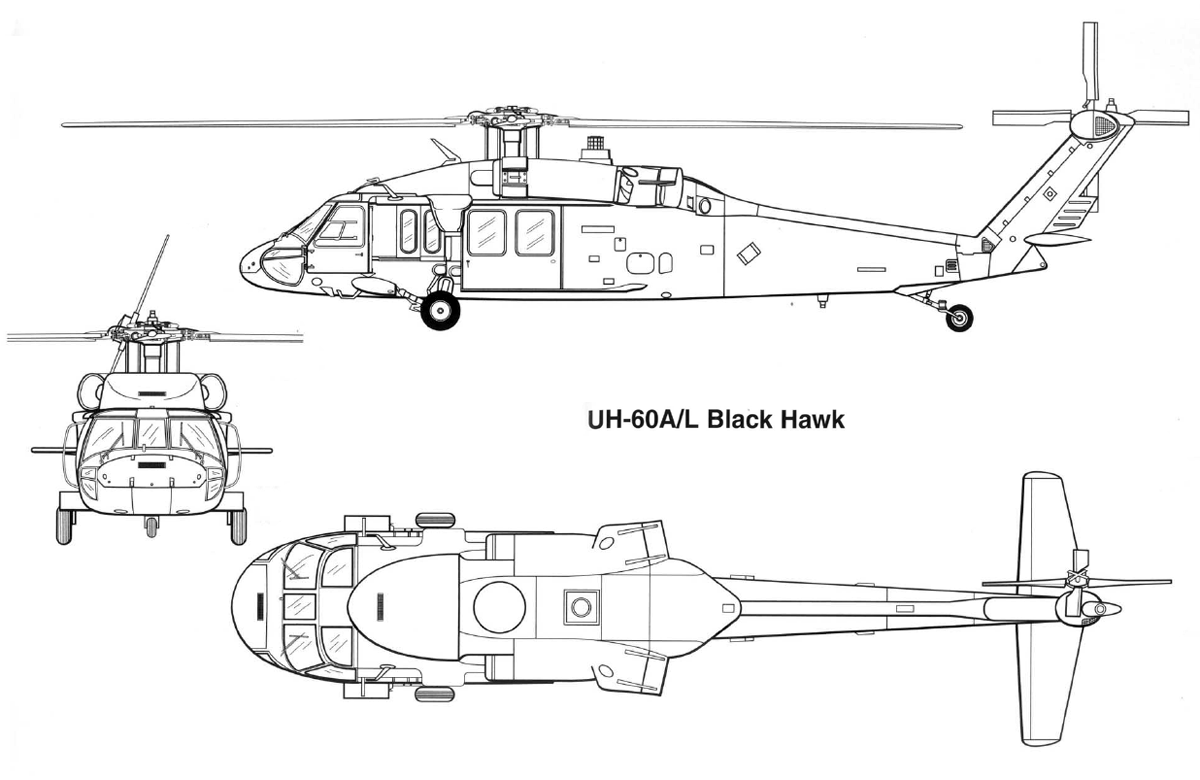

  Чертеж "Sikorsky UH-60 Blackhawk (1)"
  Чертеж "Sikorsky UH-60 BlackHawk (2)"
  Чертеж "Sikorsky UH-60A/B Black Hawk "
  Книга "Sikorsky UH-60Q"
  Фотографии:

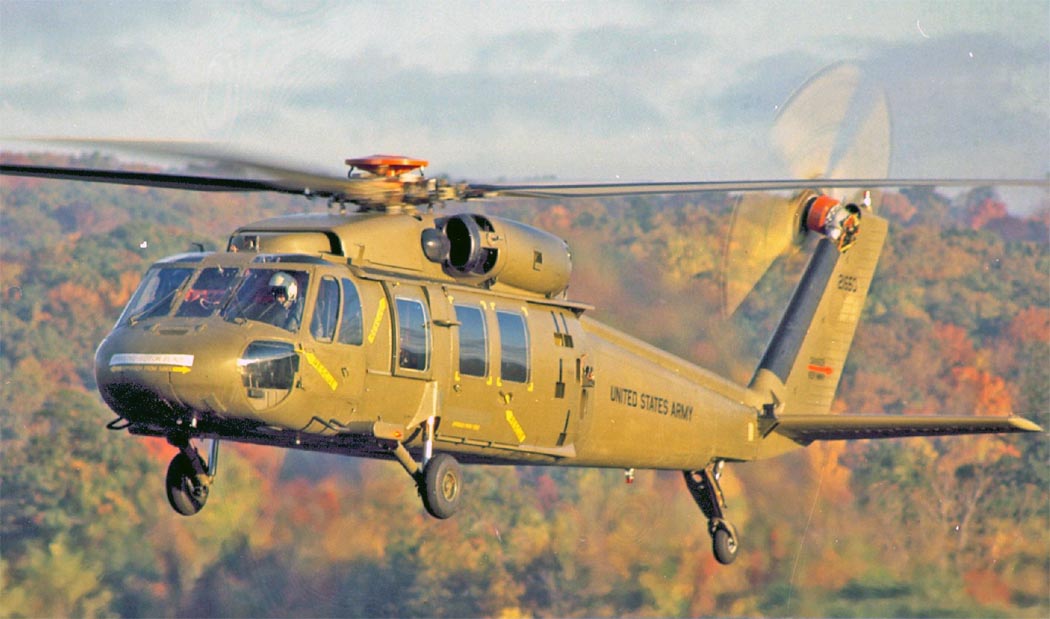

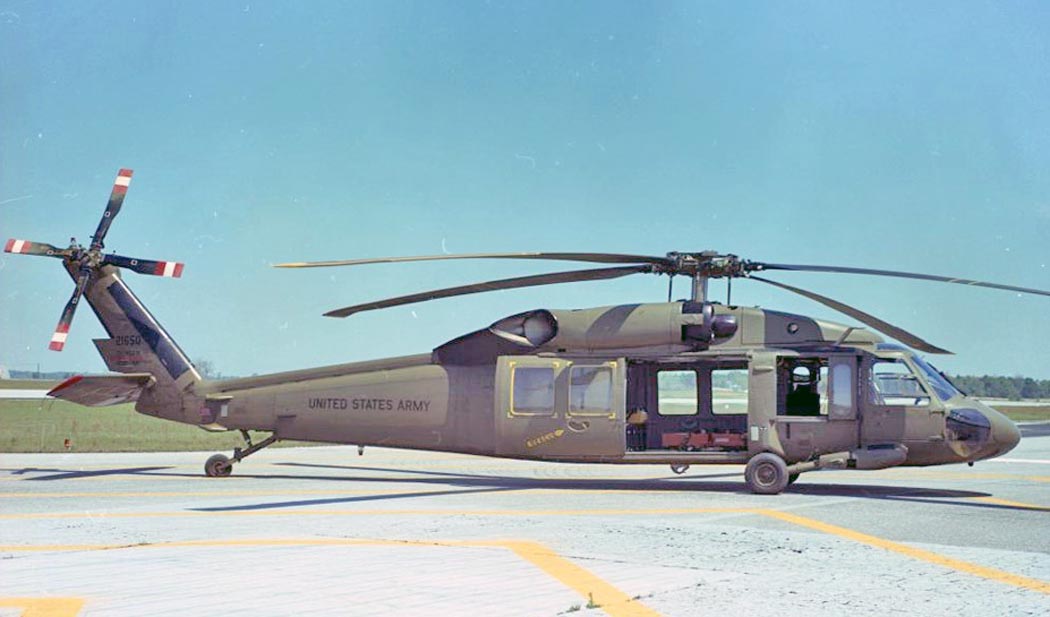

 YUH-60A
 YUH-60A

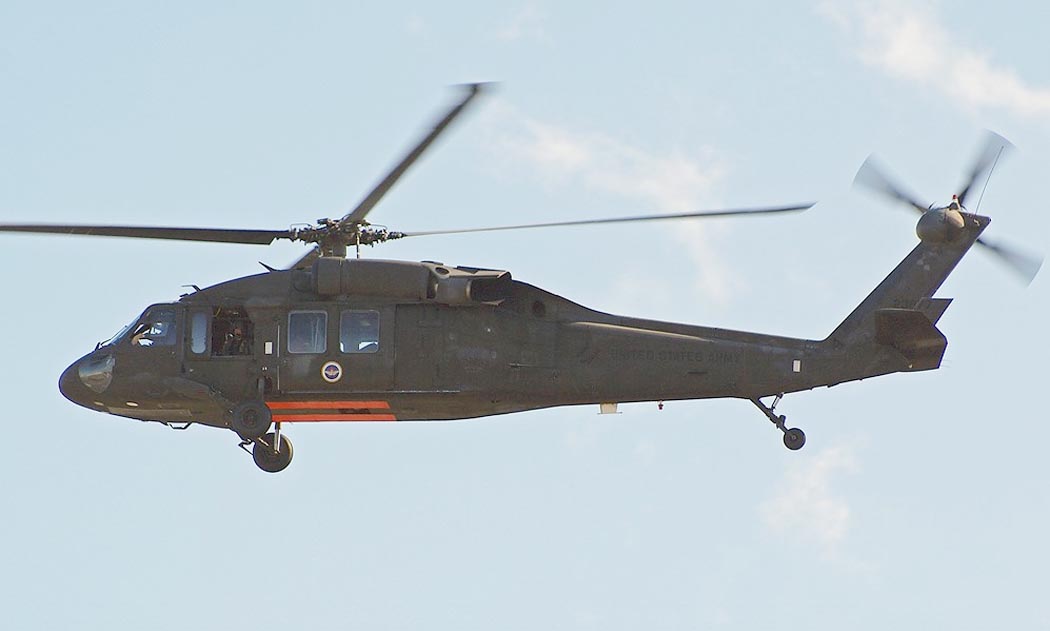

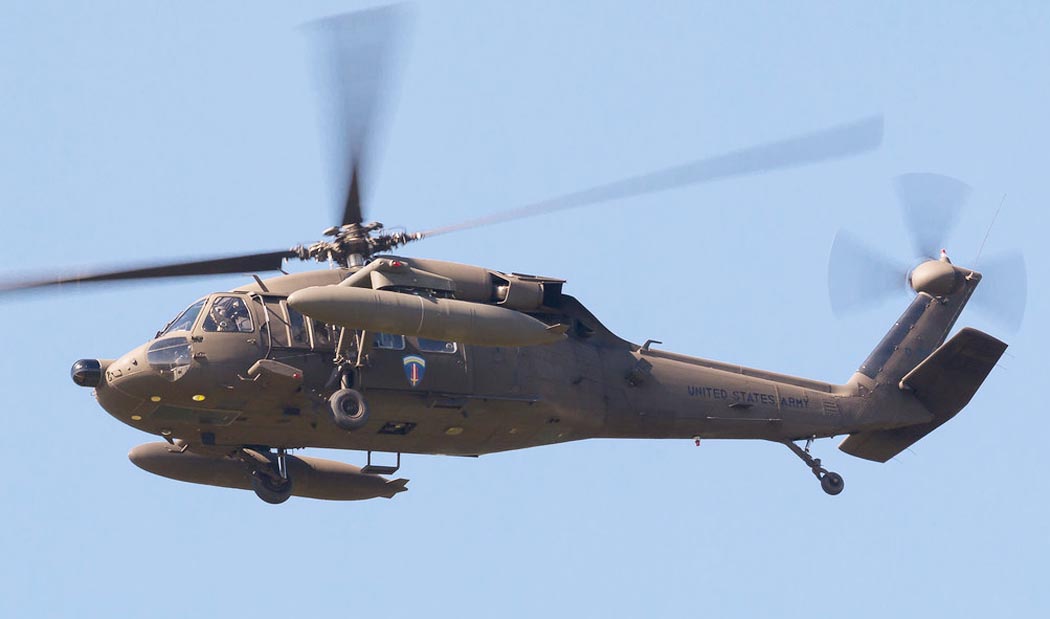

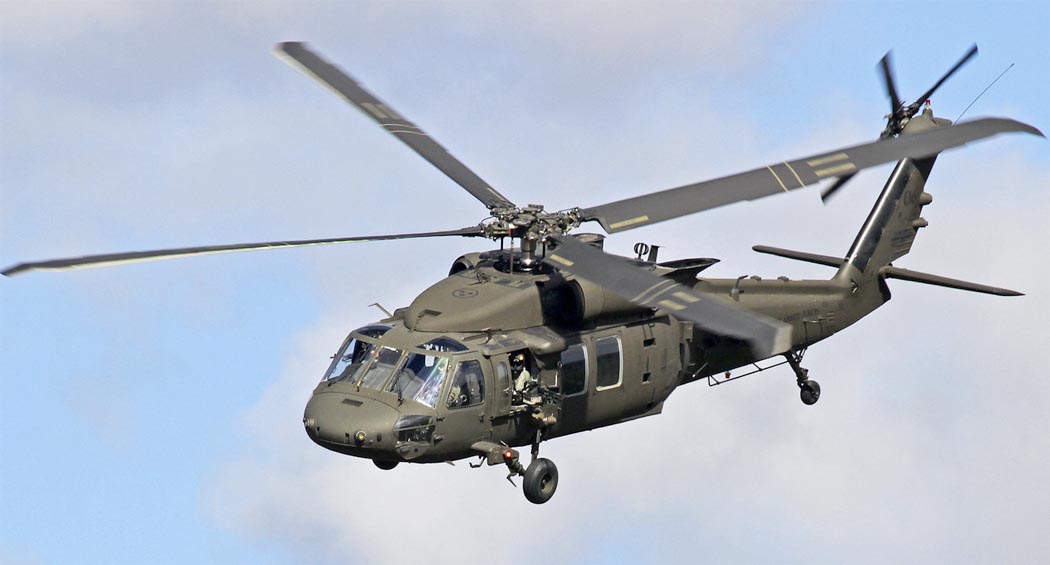

 UH-60A (c) EaZyBnA

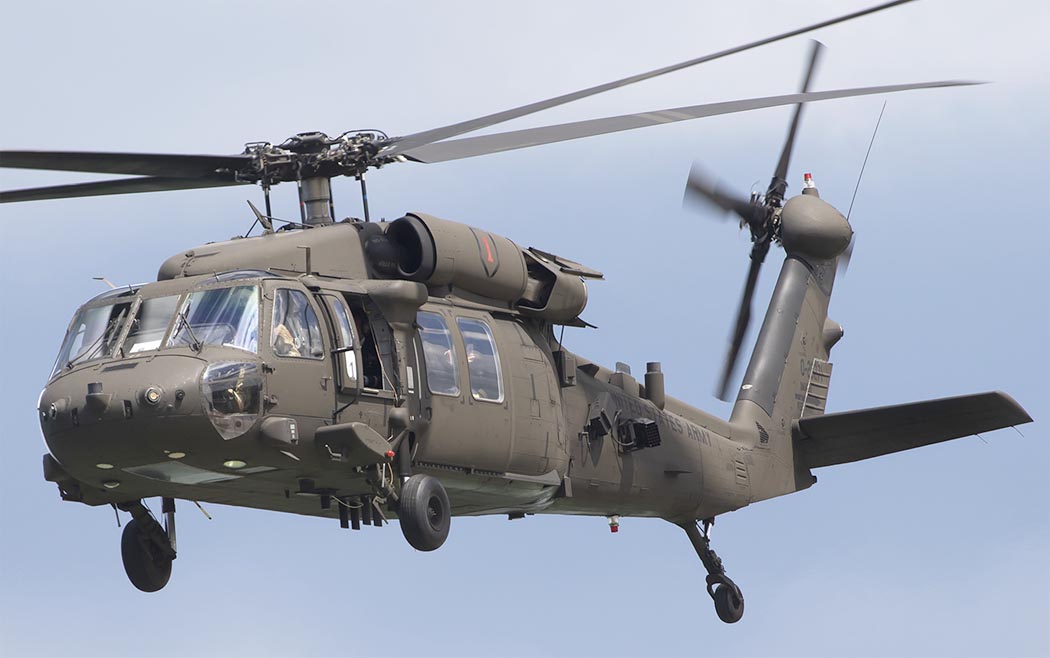

 UH-60A (c) Mike Leonard
 UH-60C (c) Hector A Rivera Valentin

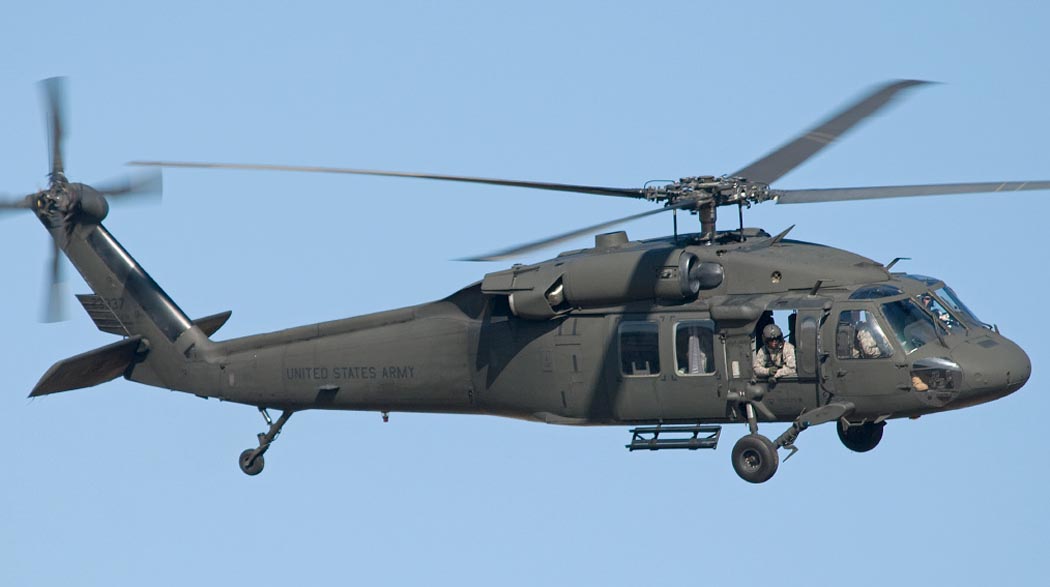

 UH-60L (c) Wolfram M. Stumpf
 UH-60L (c) Eerebout Stefaan

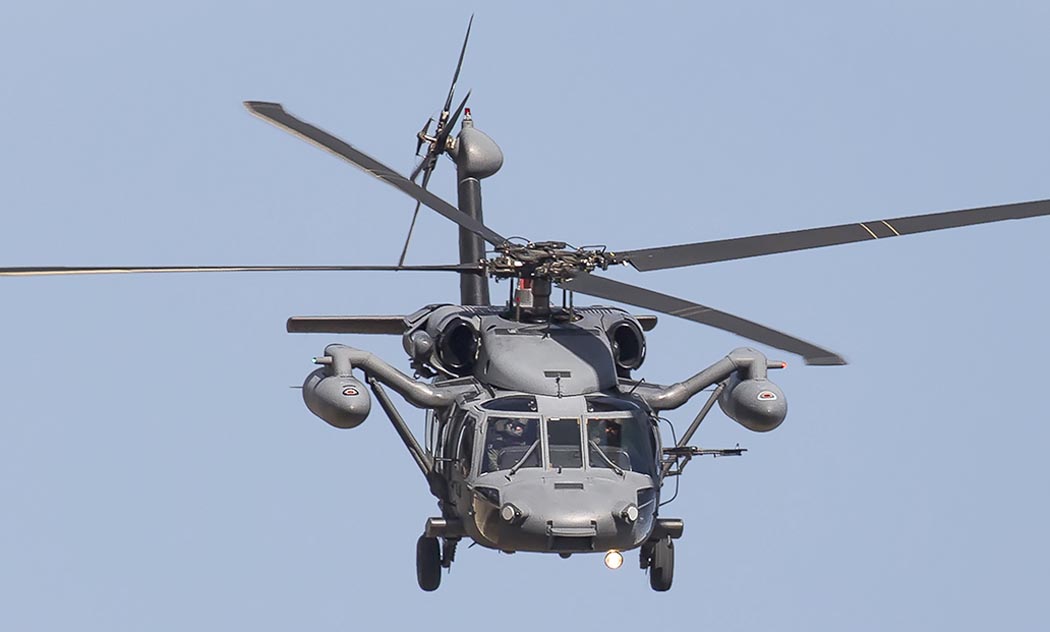

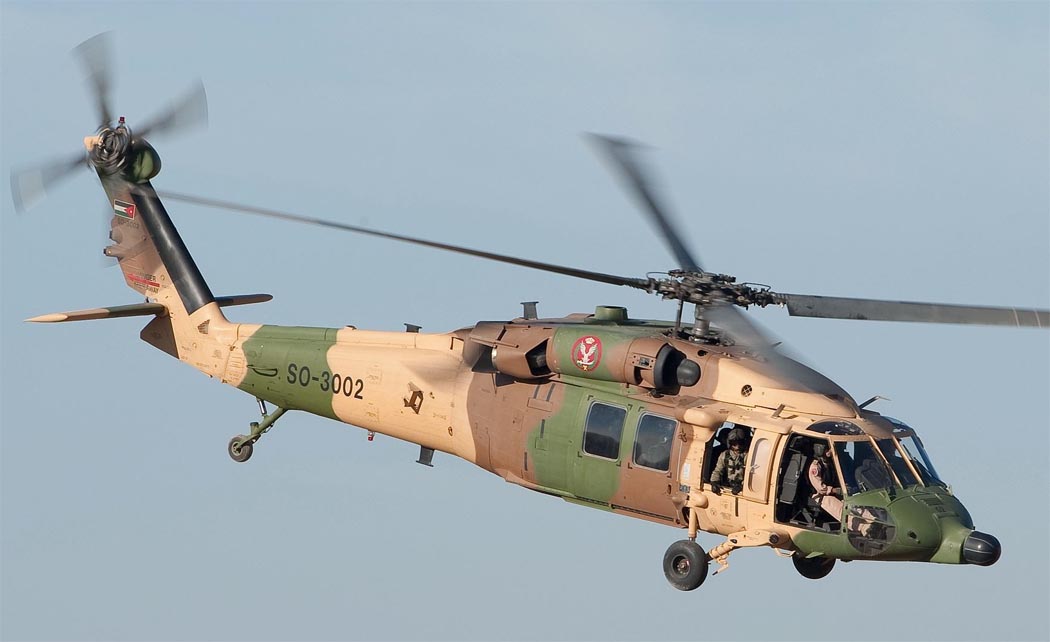

 UH-60M (c) Hector A Rivera Valentin
 UH-60M (c) A.J.

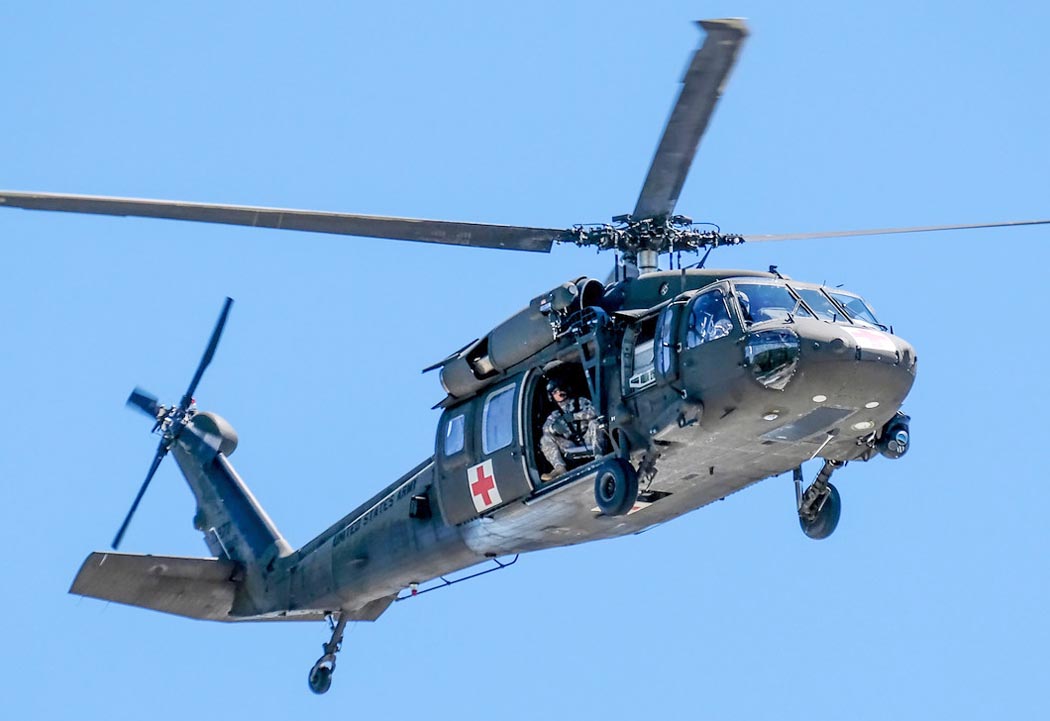

 UH-60Q (c) Lars Plougmann
 UH-60P (c) Andrei Shmatko

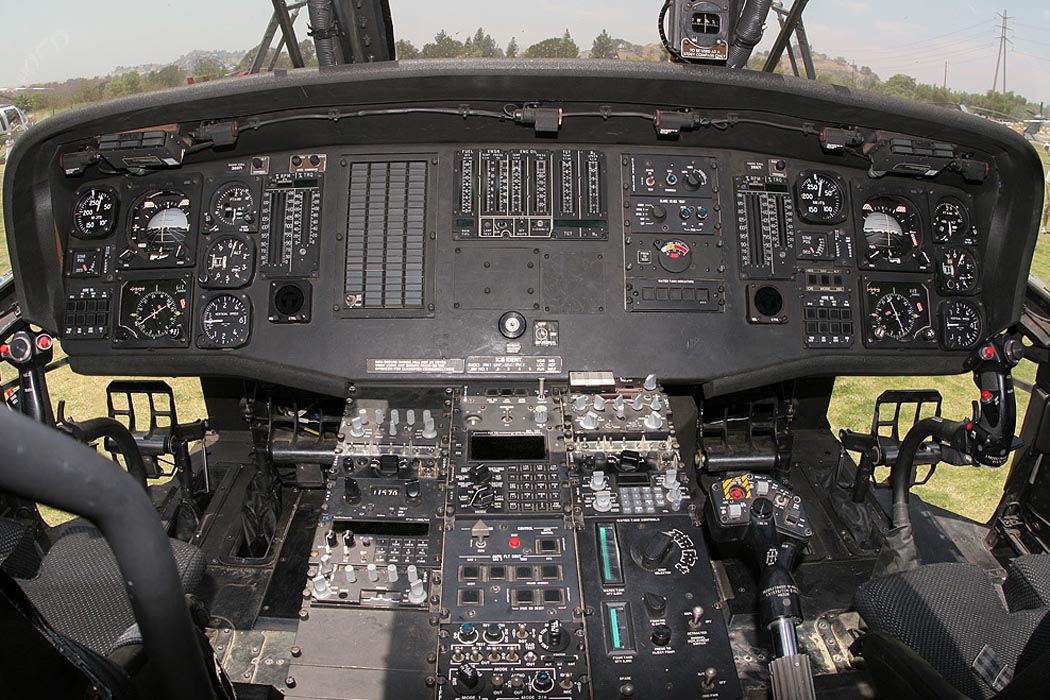

 Кабина UH-60L (c) Ralph Duenas

  Схемы:

 UH-60L

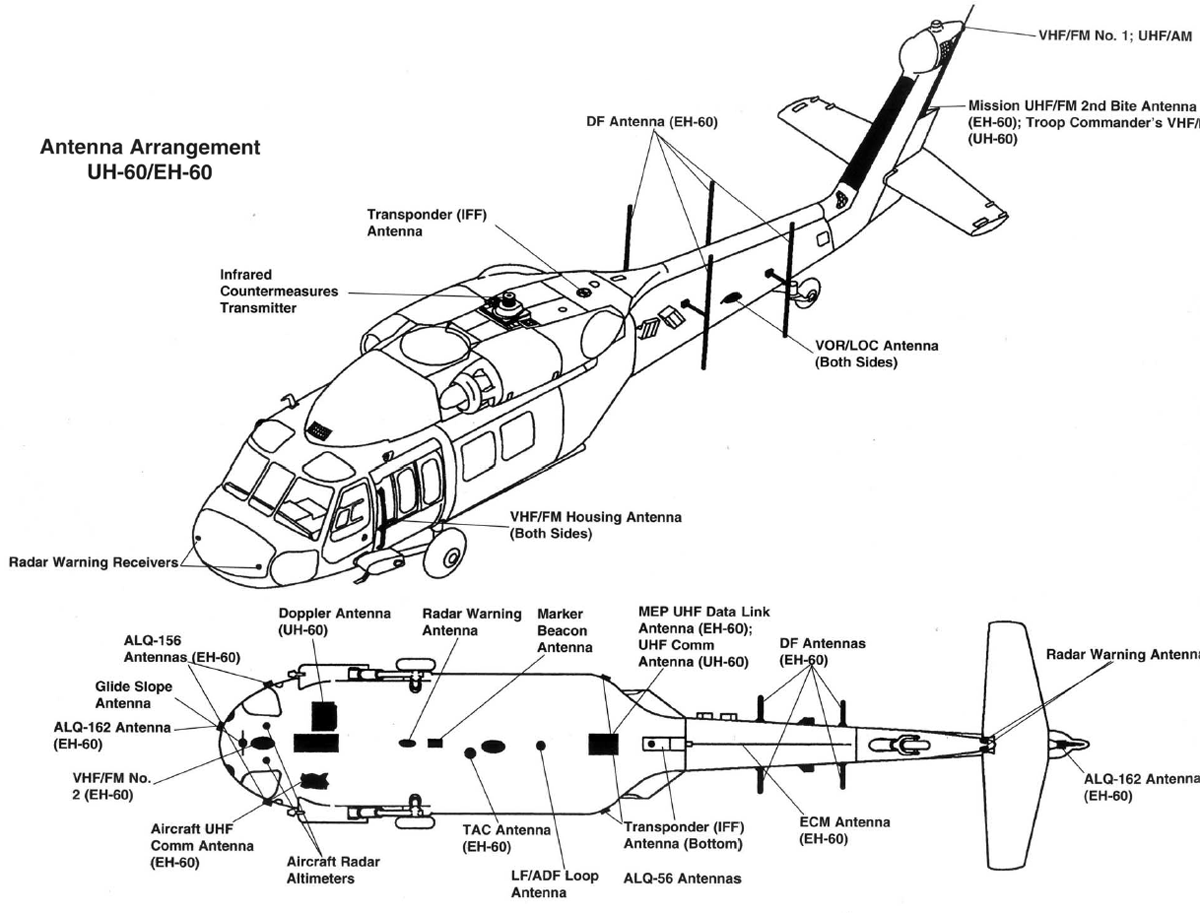

 Схема установки антенн

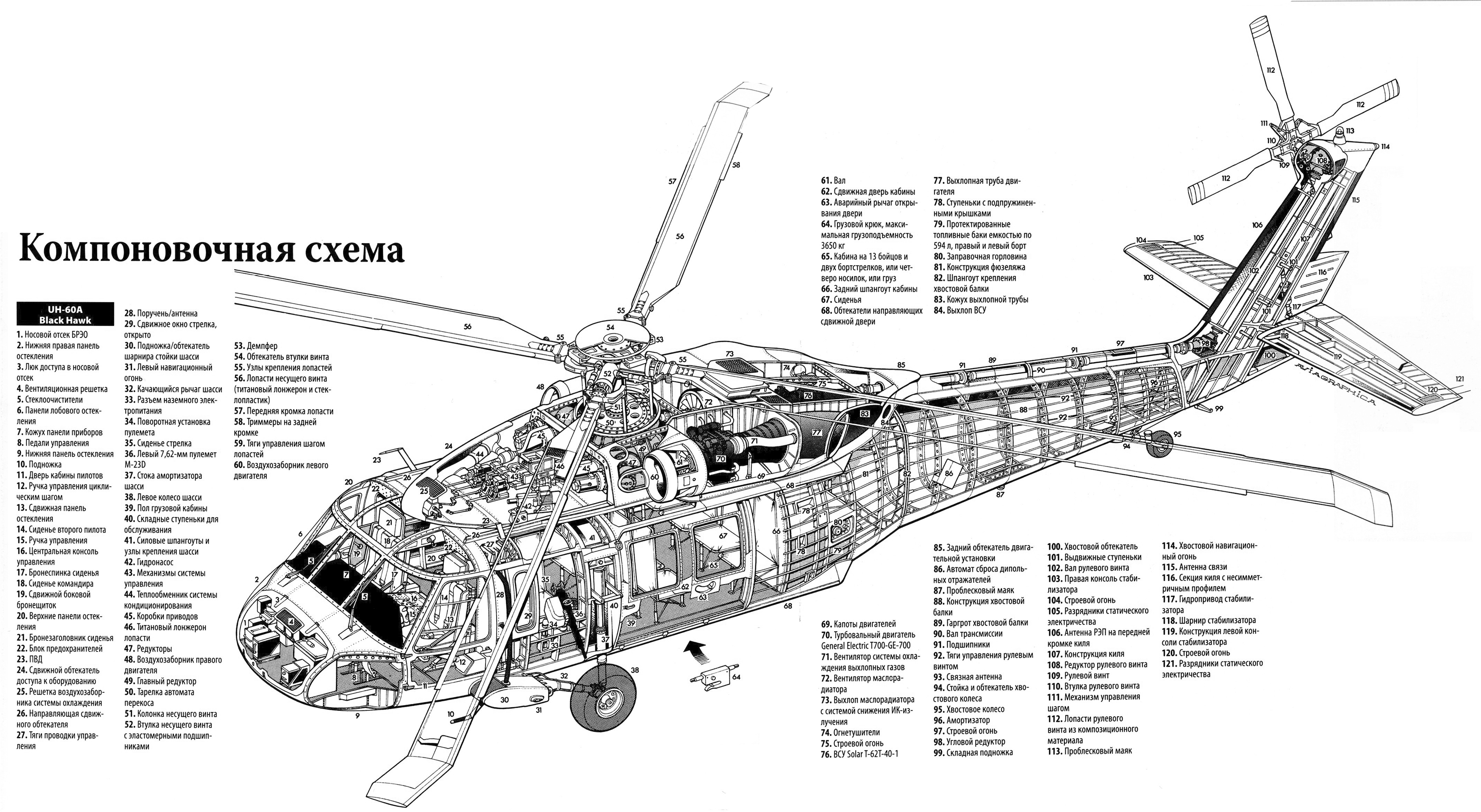

 Компоновочная схема

Варианты окраски:

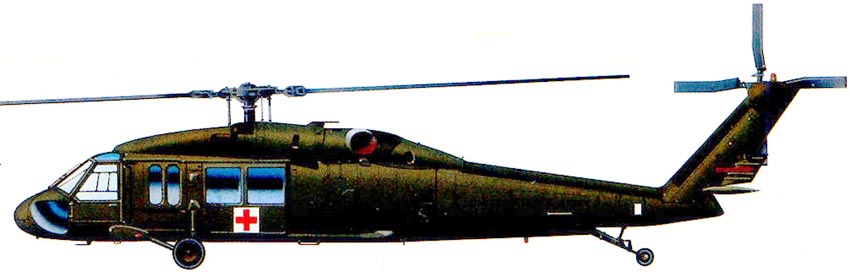

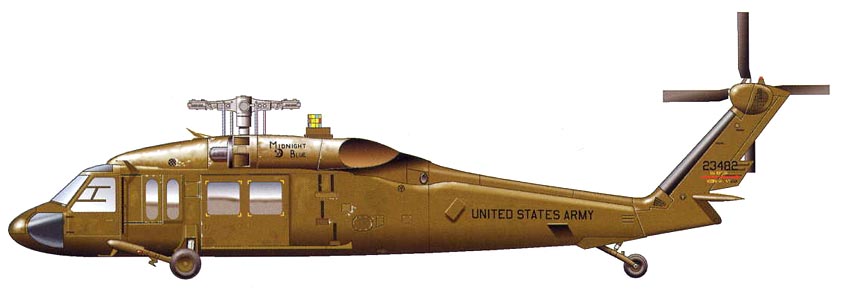

 UH-60A Армии США
 UH-60A Армии США

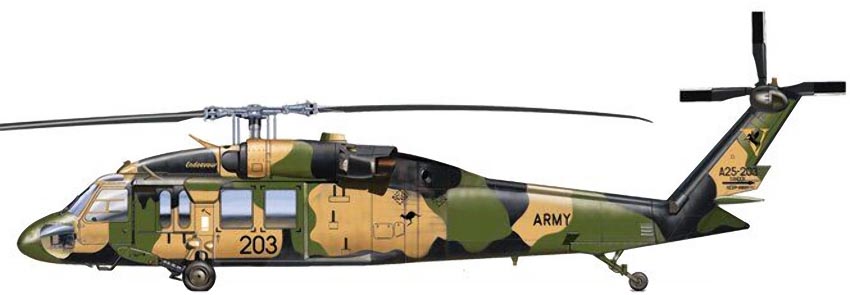

 UH-60A ВВС Австралии






Список источников:

Максим Старостин. Все вертолеты Мира. Sikorsky S-70 "Black Hawk"
G.Apostolo. The Illustrated Encyclopedia of Helicopters
S.Harding. U.S.Army Aircraft since 1947
Airforce Technology. S-70A Black Hawk (UH-60) Multi-Mission Helicopter
FAQs.org. Greg Goebel. Air Vectors. The Sikorsky S-70 Black Hawk & S-70B Seahawk
Squadron/Signal 1133. Paul Pickett. H-60 Black Hawk in action
Squadron/Signal 5519. Richard S. Dann. Walk Around UH-60 Black Hawk
Air International 1979-04. The Black Hawks are coming...
ATL 1993-06-07. Pawel Klosinski. Sikorsky UH-60 Black Hawk
L+K 1987-19. Pavel Tyc. Sikorsky S-70(H-60) Black Hawk Night Hawk Seahawk
