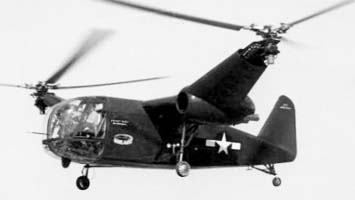

   XHJD-1 Whirlaway

Разработчик: McDonnell
Страна: США
Первый полет: 1946
Тип: Многоцелевой вертолет
  ЛТХ     Доп. информация



В последние годы Второй мировой войны компания "McDonnell" разработала вертолет, который мог использоваться для решения противолодочных задач. ВМС США с интересом отнеслись к проекту и заказали "McDonnell" постройку одного прототипа, обозначавшегося XHJD-1 (BuNo. 44318), который был облетан 27 апреля 1946 года.

Вертолет имел традиционный фюзеляж, неубираемое шасси с хвостовым колесом, а также подкосное крыло не очень большого размаха. Установленные в концевых частях крыла мотогондолы вмещали по одному двигателю Pratt & Whitney R-985-AN-14B Wasp Junior  мощностью 450 л. с., а с внешней стороны каждой мотогондолы монтировалась установленная под углом вверх рама-пилон, на которой был смонтирован трехлопастный несущий винт диаметром 14,02 метра (затем были установлены винты диаметром 15.24 метра). Винты были противоположного вращения и благодаря особенностям примененной трансмиссии могли в аварийной ситуации работать от одного двигателя.

После изменения обозначений у ВМС США опытный вертолет получил новое обозначение XHJH-1 Whirlaway и в течение пяти лет проходил интенсивную программу испытаний.







 ЛТХ:
Модификация   XHJD-1
Диаметр несущего винта, м   15.24
Длина, м   9.80
Высота, м   3.73
Масса, кг
  пустого   3629
  максимальная взлетная   4990
Тип двигателя   2 ПД Pratt & Whitney R-985-AN-14B Wasp Junior
Мощность, л.с.   2 х 450
Максимальная скорость, км/ч   193
Крейсерская скорость, км/ч   145
Практическая дальность, км   485
Скороподъемность, м/мин   396
Практический потолок, м   3930
Экипаж, чел   2


 Доп. информация :


  Фотографии:

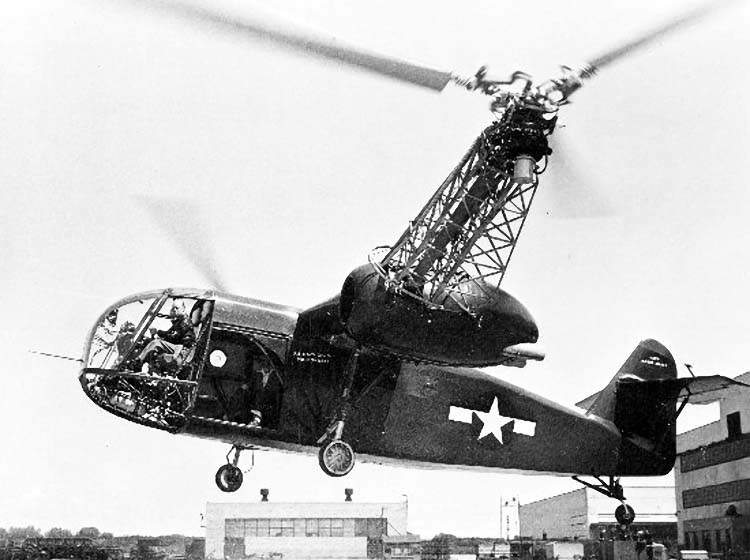

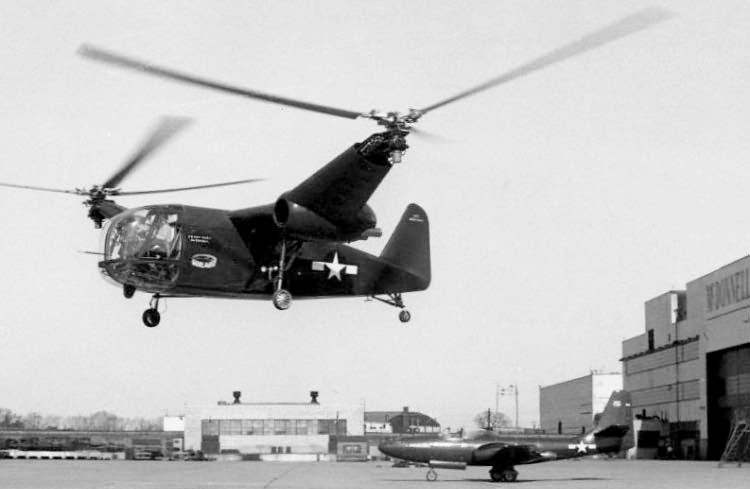

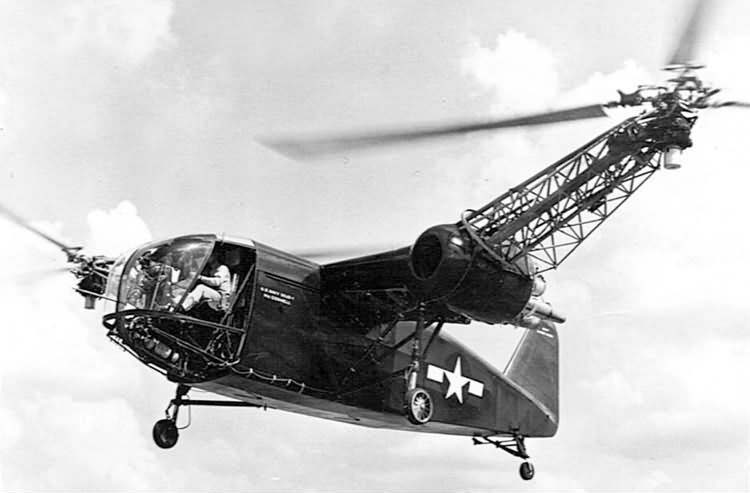

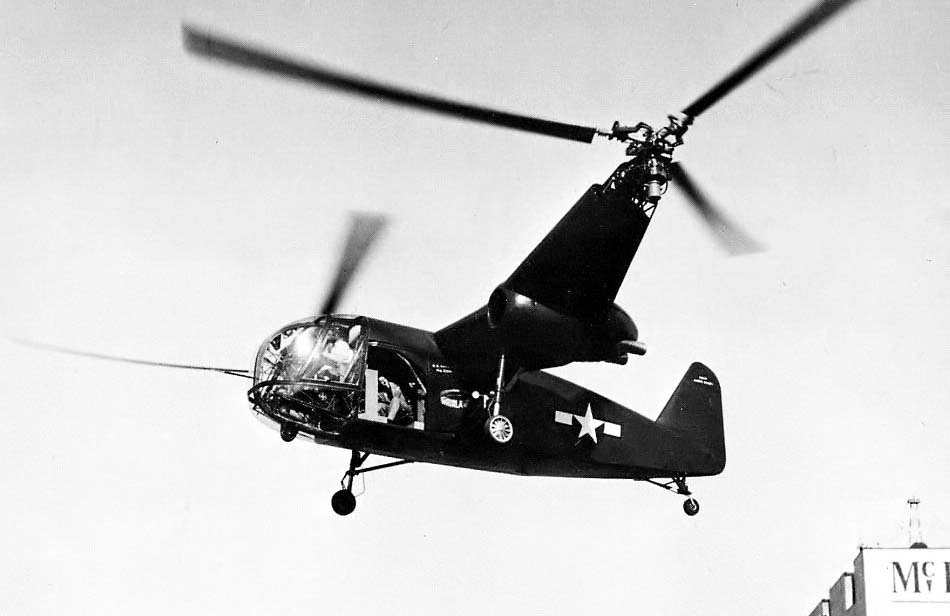

 XHJD-1
 XHJD-1
 XHJD-1
 XHJD-1
 XHJD-1

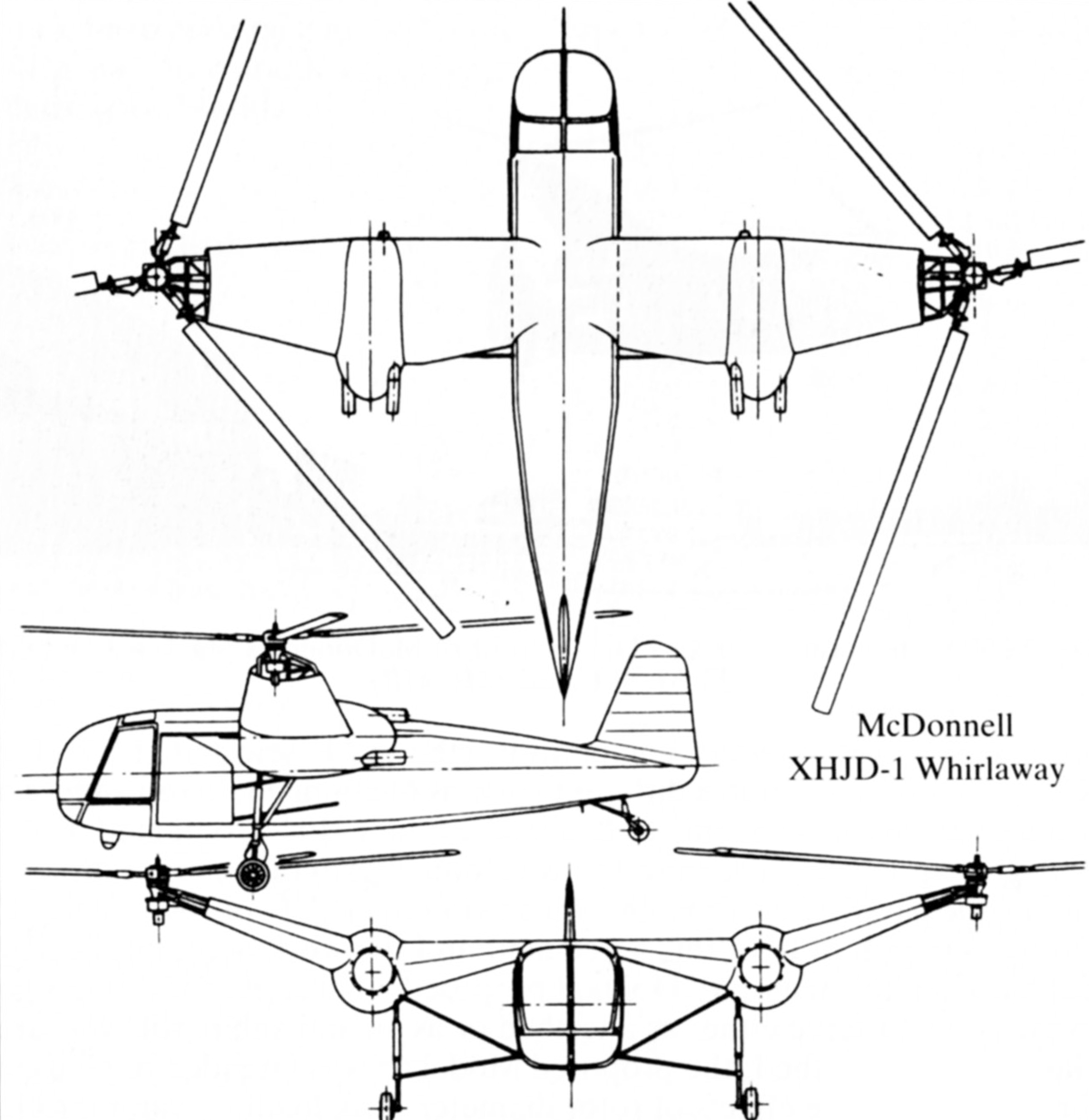

  Схемы:

 XHJD-1







Список источников:

de Agostini. Мировая Авиация. McDonnell XHJD-1 Whirlaway
Максим Старостин. Все вертолеты Мира. McDonnell XHJD-1 Whirlaway
Putnam. Rene J. Francillion. McDonnell Douglas Since 1920
1000aircraftphotos.com. No. 9533. McDonnell 65 XHJD-1 Whirlaway (44318) US Navy
