главная многоцелевые

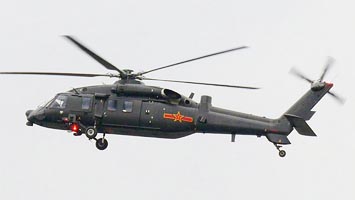

   Z-20

Разработчик: Harbin
Страна: Китай
Первый полет: 2013
Тип: Многоцелевой вертолет
  ЛТХ     Доп. информация



Арсенал Народно-освободительной армии Китая пополнился многоцелевым вертолетом Z-20, который с 2013 года проходит летные испытания. Машина своим внешним видом и рядом конструкционных решений напоминает "Черного ястреба" Sikorsky UH-60, но не является его точной копией (хотя в западных источниках он уже получил прозвище Copyhawk).

Разработка Z-20 осуществлялась с 1990-х годов совместно научно-исследовательским институтом AVIC China Helicopter Research and Development Institute (CHRDI, ранее НИИ-602) и обеими китайскими вертолетостроительными предприятиями - Harbin Aircraft Industry Group (HAIG, в составе Hafei Aviation Industry Company) в Харбине и Changhe Aircraft Industries Corporation (CAIC, бывшее Changhe/Jingdezhen Aircraft Industry Group). в Чанхэ (город Цзинджчжэнь). Первоначально программа именовалась СМН.  Многоцелевой вертолет Z-20 или Zhi-20 совершил свой первый полет 23 декабря  2013 года.

Взлетная масса вертолета оценивается в 10 тонн, а эффективный потолок в 4 километра, однако подробные технические характеристики неизвестны. Ожидается, что Z-20 станет основой семейства боевых машин для всех родов войск, которым необходима тактическая поддержка с воздуха, включая военно-морской флот.

В кабине вертолёта может разместиться до 12 человек, включая двух пилотов и десятерых военнослужащих, однако, в большей мере данное винтокрылое воздушное средство предполагается к использованию в качестве транспортного средства для перевозки различного рода грузов.

Зачастую Z-20 сравнивают с американским UH-60 по ряду причин. Во-первых, несколько экземпляров гражданской модификации "Черного ястреба" (S-70C-2) Народно-освободительная армия Китая использует с 1984 года. А во-вторых, по данным ряда источников, в 2011 году Пакистан пропустил китайских специалистов для обследования места крушения вертолета ВВС США UH-60, разбившегося во время операции по устранению Усамы бен Ладена.

С другой стороны, ряд авторитетных авиационных экспертов отмечает, что китайский «клон», несмотря на внешнее сходство и ряд заимствованных технических решений, значительно отличается. Основной винт используется пятилопастной (у UH-60 четыре лопасти), двигатели установлены собственной разработки, мощностью 2 тысячи лошадиных сил (UH-60 - 1800), а система управления современная, полностью электродистанционная.

Строительство прототипов Z-20 и его серийное производство осуществляется HAIG в Харбине. Всего к концу 2015 года было построено не менее шести летных опытных образцов Z-20.

До сих пор неясным остается вопрос о двигателях вертолета Z-20. Предположительно, прототипы оснащались двумя китайскими турбовальными двигателями WZ-9 разработки и производства предприятия China National South Aviation Industry Company (CNSAIC, Чжучжоу, провинция Хунань). Предсерийные машины получили двигатели WZ-10 мощностью 1600 кВт.  На серийных машинах Z-20 планируется использовать разрабатываемые CNSAIC перспективные двигатели WZ-11 (считается, что это безлицензионный клон Pratt & Whitney Canada PT6B-67) или WZ-16 (фактически модифицированная лицензионная деривация двигателя Turbomeca Ardiden, изначально предназначенная для китайско-европейского вертолета Z-15).






 ЛТХ:
Модификация   Z-20
Диаметр несущего винта, м   16.20
Диаметр рулевого винта, м
Длина, м   19.54
Высота ,м   4.98
Масса, кг
  пустого   4850
  максимальная взлетная   10000
Тип двигателя   1 ГТД WZ-10
Мощность, кВт   1 х 1600
Максимальная скорость, км/ч   320
Крейсерская скорость, км/ч   270
Практическая дальность, км   1200
Скороподъемность, м/мин
Практический потолок, м   5400
Статический потолок, м   3400
Экипаж, чел   2
Полезная нагрузка:   10 солдат
Вооружение:   одна 29-мм пушка, два 7.62-мм пулемета


 Доп. информация :


  Фотографии:

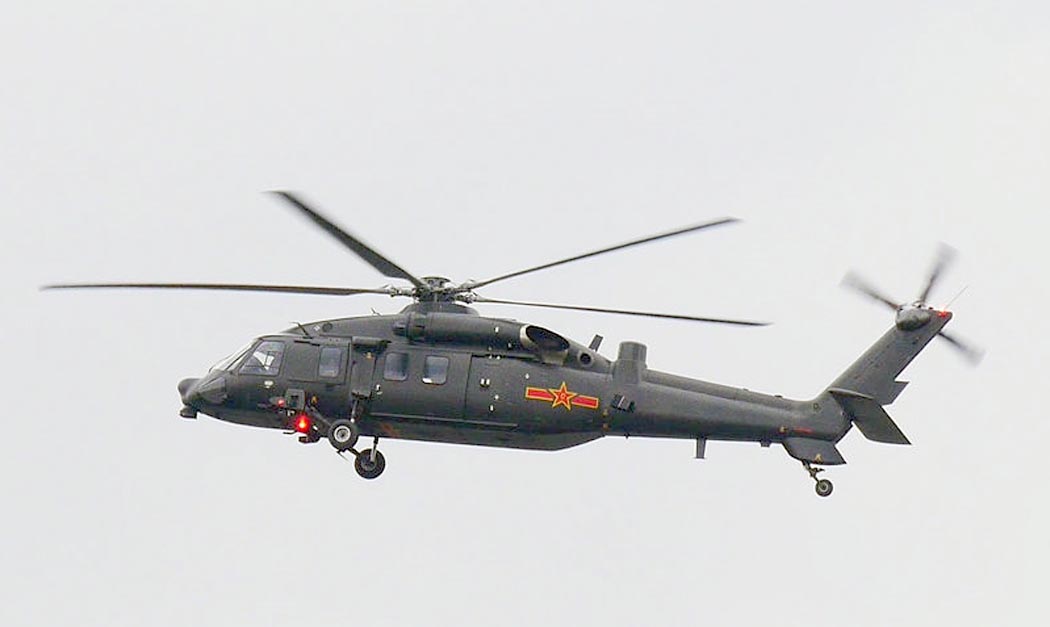

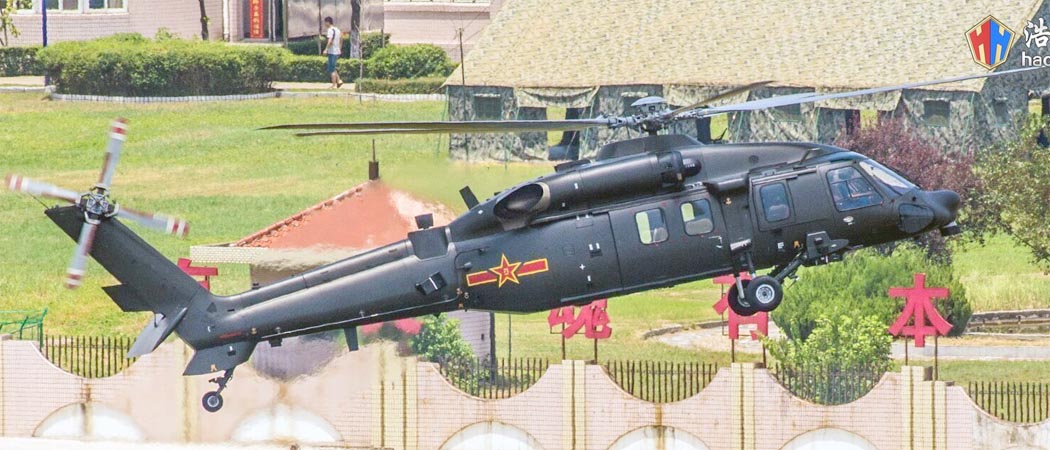

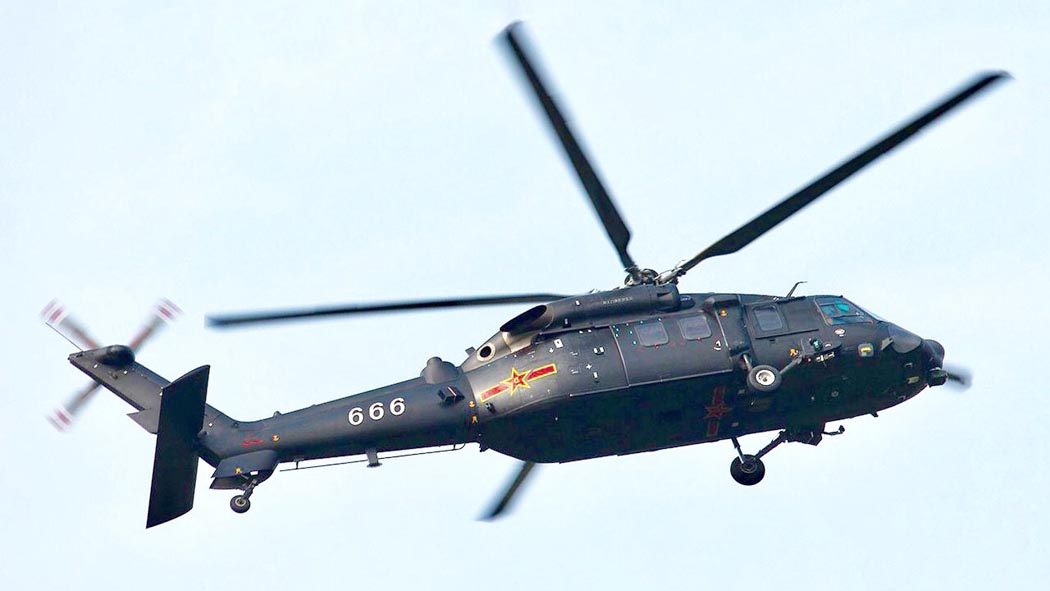

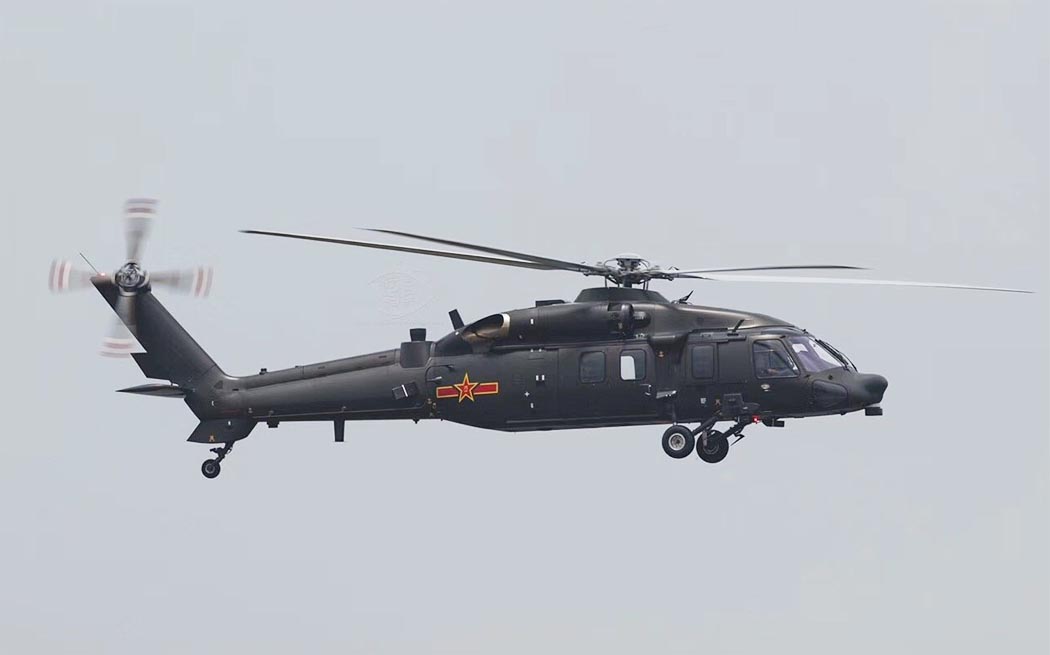

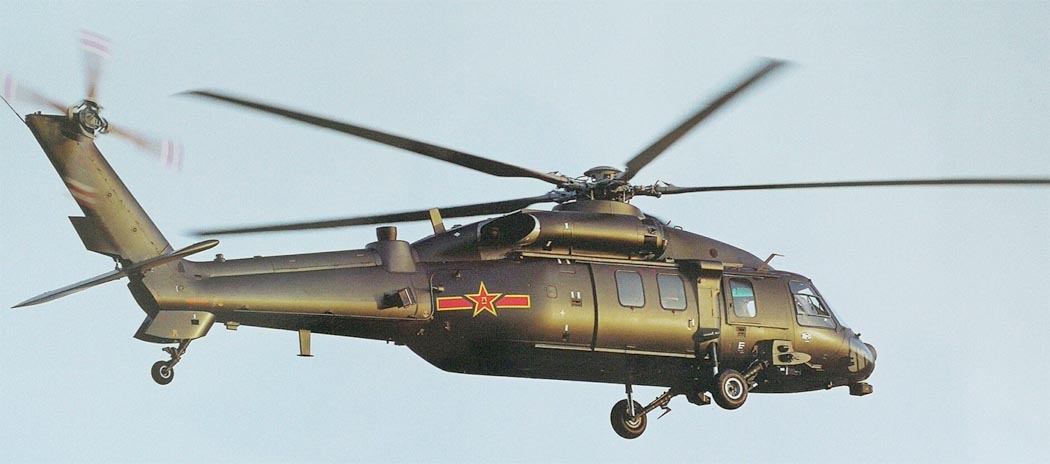

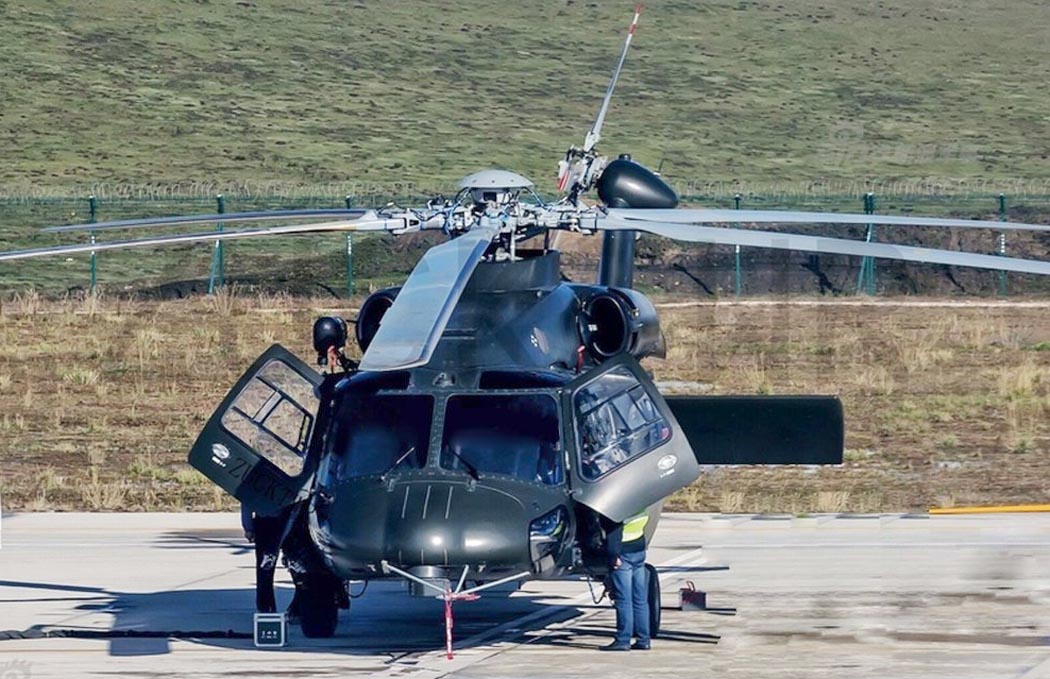

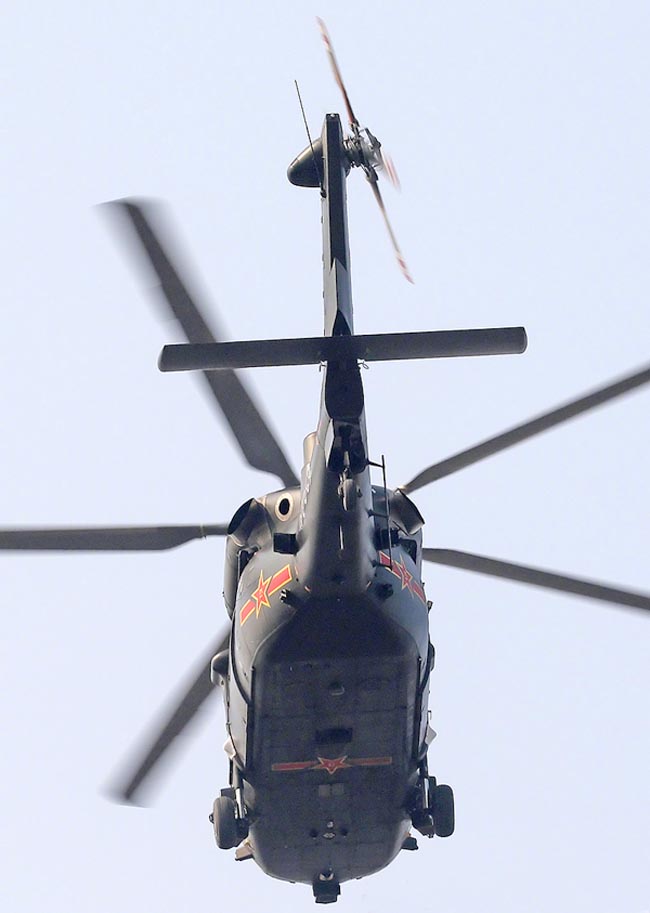

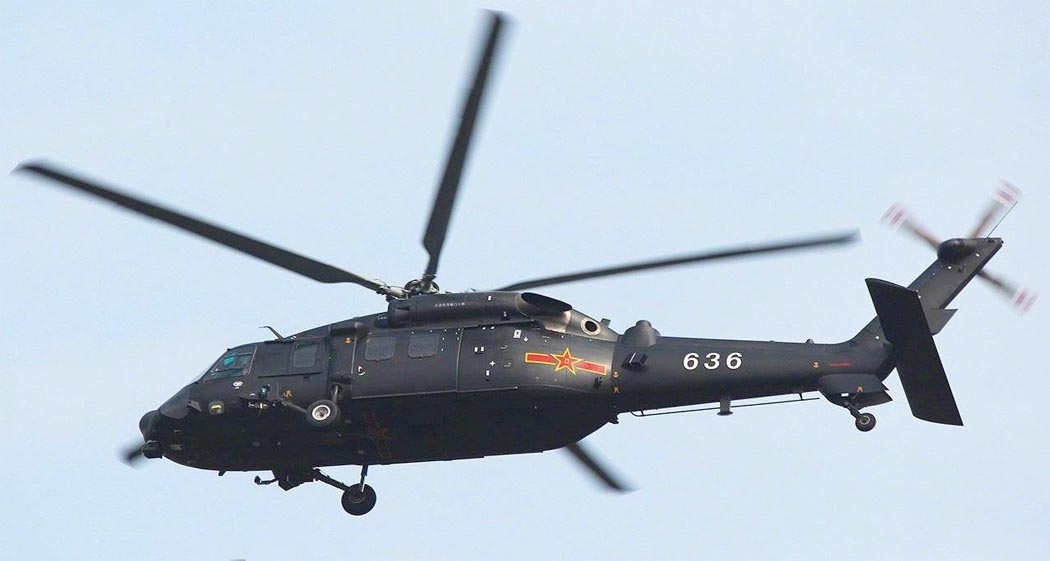

 Z-20
 Z-20
 Z-20
 Z-20
 Z-20
 Z-20
 Z-20
 Z-20

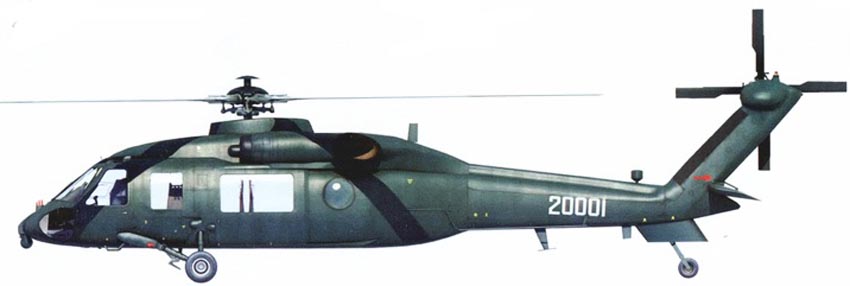

  Варианты окраски:

 Z-20







Список источников:

Bmpd. Китайский вертолет Z-20 поступает на вооружение
Popmech.ru. Василий Парфенов. У китайской армии появился свой "Черный ястреб"
Наука и Техника. Китайская армия получила новый многоцелевой вертолет Z-20
Новости ВПК. Многоцелевой транспортно-пассажирский вертолёт Harbin Z-20
Chinese Defense Today. An unofficial web site of Chinese defense affair
Hui Tong. Chinese Military Aviation
