главная многоцелевые
   Z-9 Haitun

Разработчик: Harbin
Страна: Китай
Первый полет: 1982
Тип: Многоцелевой вертолет
  ЛТХ     Доп. информация



На вертолеты этой серии в КНР возлагают особые надежды. Организация лицензионного производства достаточно современной французской машины позволила Китаю получить доступ к европейским технологиям 80-х гг. и в дальнейшем заложить целое семейство военных и гражданских легких вертолетов Z-9 с хорошей перспективой их массового производства. К настоящему времени в Китае изготовлено уже более 150 машин этого типа. Кроме того, технологический задел по Z-9 позволил начать разработку первого китайского специализированного боевого вертолета Z-10.

Прототипом Z-9 был выбран французский многоцелевой вертолет AS 365N "Дофин" (Dauphin II). По подписанному 2 июля 1980 г. с компанией "Аэроспасьяль" (ныне входит в состав концерна "Еврокоптер") лицензионному соглашению Харбинская авиастроительная корпорация (НАМС) должна была собрать первые 50 вертолетов из французских деталей и подготовить их производство в КНР. Сборка началась в 1981 г. Первой партии из 28 машин, повторявших французские AS 365N1 и собранных полностью из узлов, изготовленных во Франции, было присвоено наименование Z-9.

Следующие 20 машин, также из поставляемых деталей, соответствовали версии AS 365N2 и назывались в Китае Z-9A. Последний из них был закончен в январе 1992 г. За ними последовали два вертолета, названные Z-9A-100. Они уже были почти полностью китайскими. К тому времени в КНР был освоен начатый в 1986 г. выпуск деталей, а на заводе SAEC в Чжучжоу налажено изготовление двигателей Турбомека "Ариэль" 1С1 мощностью 740 л.с. под маркой WZ8A. Эти два Z-9A-100 имели уже 72,2% китайских деталей по планеру и 91% - по двигателям. Первая машина впервые поднялась в воздух 16 января 1992 г., к концу года Z-9A-100 был сертифицирован и с 1993 г. поступил в серийное производство. Серийные Z-9A-100, получившие новое название Z-9B, в отличие от оригинальных AS 365N имели в фенестроне 11 более широких композитных лопастей вместо 13 металлических. К настоящему времени построено более сотни таких вертолетов.

На вооружение НОАК вертолет Z-9B был принят в 1994 г. Это, вероятно, самый массовый вертолет армейской авиации НОАК. Он может выполнять задачи перевозки 8-10 человек с экипировкой, спасения, связи, управления артиллерией. РЭБ и др. Первые машины поступили в элитные Пекинский и Шэньянский военные округа.

Для авиации ВМС НОАК выпускается модифицированный Z-9C. базирующийся на борту эсминцев и фрегатов, который оборудован опускаемой гидроакустической станцией и поисковой РЛС; вооружен двумя торпедами или ПКР с телевизионным наведением.

Строящиеся для гражданского использования модификации обозначаются Н410. Н410А (для жаркого и высокогорного климата с двигателями WZ8C), Н425 (VIP-версия) и Н450.

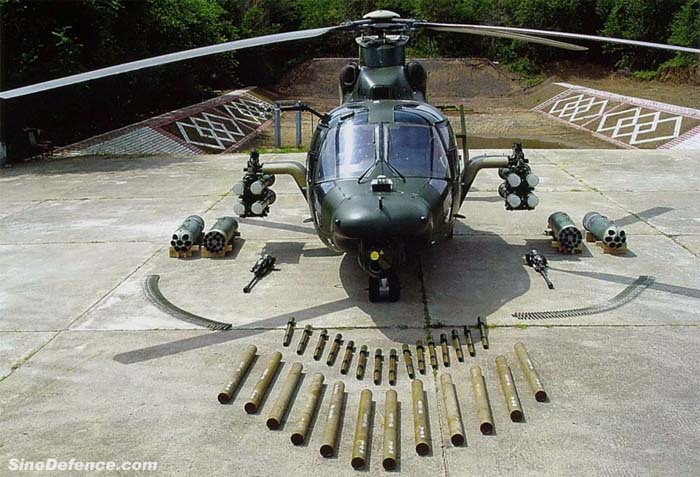

Ударный вариант вертолета, Z-9W, выпускается в 1998 г. На бортовых подвесках он может нести разные варианты вооружения: 4-8 управляемых по проводам ПТУР HJ-8 (HJ-8E) с дальностью пуска 3-4 км, две подвесные стрелковые установки с 12,7-мм пулеметами или 23-мм пушками, либо два блока НАР калибра 57 или 90 мм, а также две ракеты класса "воздух-воздух" малой дальности (6 км) типа TY-90 с тепловым самонаведением. В противотанковой конфигурации Z-9W имеет гиростабилизированный оптический прицел, установленный над кабиной.

Появившийся в 2005 г. ночной ударный вертолет Z-9WA отличается, прежде всего, установленным внизу носовой части машины "шариком" - гиростабилизированной оптико-электронной системой, разработанной Лаоянским центром оптико-электронных технологий (EOTDC). Она включает телевизионный и инфракрасный каналы, что обеспечивает применение вертолета днем и ночью. Установлены также новый двигатель WZ8C ("Ариэль" 2С) мощностью 860 л.с, новое оборудование связи и РЭБ. Приборная доска кабины дополнена двумя большими многофункциональными индикаторами на рабочих местах пилотов и одним небольшим - в центре.



 ЛТХ:
Модификация   Z-9
Диаметр главного винта, м   11.94
Диаметр хвостового винта, м   1.10
Длина,м   11.63
Высота ,м   3.98
Масса, кг
  пустого   1975
  максимальная взлетная   3850
Внутренние топливо, л   1140 + опционально 180
Тип двигателя   2 ГТД T Zhuzhou (SMPMC) Wozhou-8
Мощность, кВт   2 х 529
Крейсерская скорость, км/ч   293
Практическая дальность, км   1069
Дальность действия, км   910
Скороподъемность, м/мин   462
Практический потолок, м   4500
Статический потолок, м   1950
Экипаж, чел   2
Полезная нагрузка:   10 пассажиров или 1863 кг груза в кабине или 1600 кг груза на подвеске


 Доп. информация :


  Фотографии:

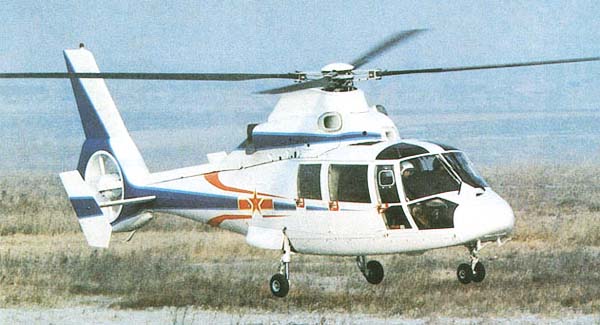

 Прототип Z-9     (c)  sinodefence.com

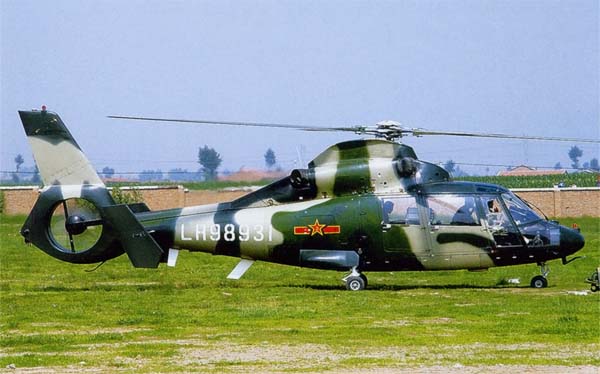

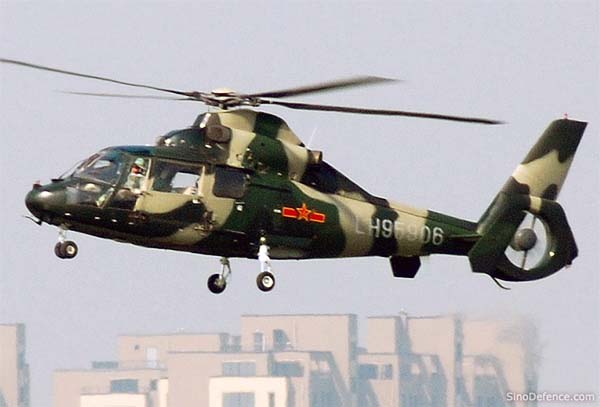

 Z-9B     (c)  sinodefence.com
 Z-9B     (c)  sinodefence.com

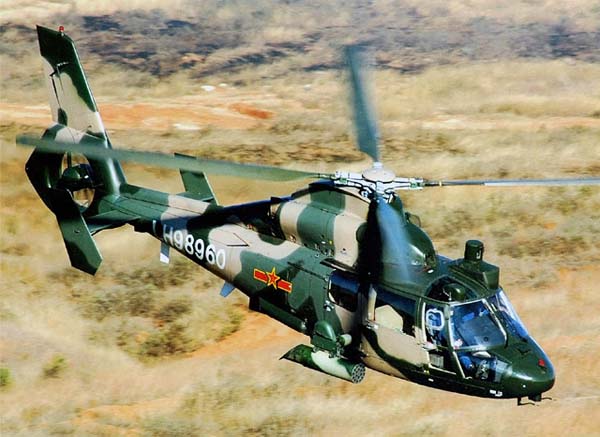

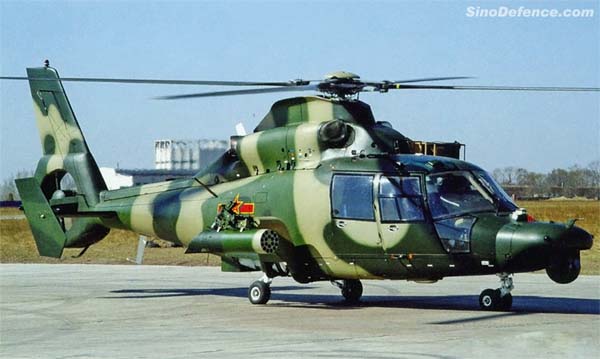

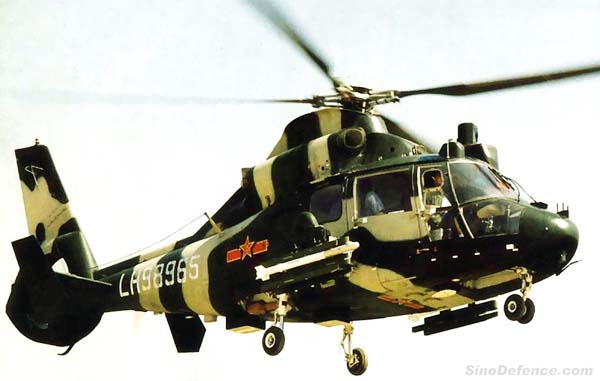

 Z-9W     (c)  sinodefence.com
 Z-9W     (c)  sinodefence.com
 Z-9WA     (c)  sinodefence.com
 Z-9WA     (c)  sinodefence.com

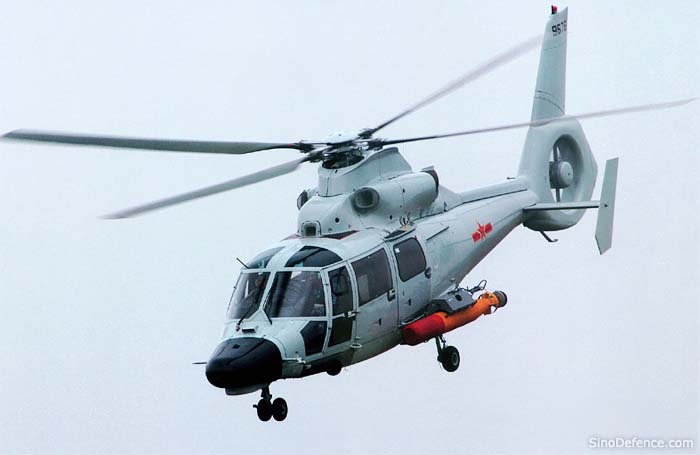

 Z-9C     (c)  sinodefence.com

  Варианты окраски:

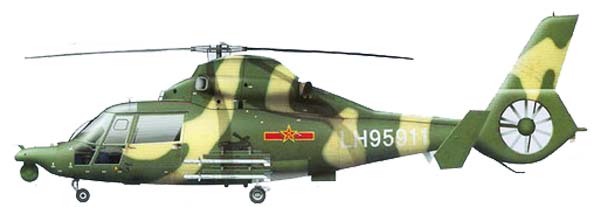

 Z-9WA







Список источников:

Взлет. Олег Желтоножко. Китайские гости. Многоцелевой армейский вертолет Z-9
Chinese Defense Today. An unofficial web site of Chinese defense affair
Hui Tong. Chinese Military Aviation


Уголок неба. 2004
