главная экспериментальные
   C-450 Coleoptere

Разработчик: SNECMA
Страна: Франция
Первый полет: 1959
Тип: Экспериментальный самолет с ВВП
  ЛТХ     Доп. информация



Исследования реактивных СВВП во Франции начались в 1954 г., когда новой фирмой BTZ (техническое бюро Г. Зборовского) совместно с известной двигателестроительной фирмой "SNECMA" был разработан и предложен проект СВВП с кольцевым крылом, получившего название "Колеоптер" (кольцекрылый). Подобно американскому реактивному СВВП Х-13 СВВП "Колеоптер" тоже должен был иметь вертикальное положение фюзеляжа при взлете и посадке, что представлялось естественным для легкого боевого самолета, причем кольцевое крыло обеспечивает достаточную базу для размещения на ней опор шасси.

Исследования колеоптеров явились одной из главных тем второго съезда германского авиационного общества в 1954 г. Утверждалось, что применение кольцевого крыла позволяет интегрировать силовую установку с крылом, которое может использоваться как внешний контур прямоточного двигателя для сверхзвуковых самолетов, а для дозвуковых - служить каналом для соосных воздушных винтов. Подчеркивалось, что предлагаемые проекты колеоптеров являются развитием исследовательских и проектных работ, производившихся во время второй мировой войны в Германии, где был разработан ряд оригинальных проектов СВВП, в том числе и с кольцевым крылом.

Для исследования работы систем управления ТРД при вертикальном положении был построен и испытан на привязи сперва беспилотный летающий стенд с ТРД SNECMA "Атар", получивший обозначение и название SNECMA С.400 PI "Атар Волян" (летающий Атар), а затем на привязи и в свободном полете пилотируемый стенд С.400 Р2. Испытания стендов проводились в течение трех лет с 1955 по 1958 г.

Экспериментальный СВВП С.450 "Колеоптер" с кольцевым крылом разрабатывался фирмой "SNECMA" по исследовательской программе сначала на собственные средства фирмы, а затем в соответствии с контрактом, заключенным с министерством обороны ФРГ. СВВП имел силовую установку и системы, прошедшие испытания на летающем стенде С.400 Р2 "Атар Волян". Постройка экспериментального СВВП С.450-01 была завершена в конце 1958 г., и он начал проходить наземные испытания на аэродроме фирмы в Мельн Виларош, а затем полеты сперва на режиме висения (первый свободный полет был совершен 6 мая 1958 г.), а позже с переходом к горизонтальному полету. Летчик-испытатель Август Морель. Во время одного из таких полетов 25 июля 1958 г. самолет потерял управление на высоте 75 м, разбился и сгорел, летчик успел катапультироваться на высоте 18 - 22 м, но в результате неудачного приземления повредил позвоночник. При расследовании аварии было установлено, что аэродинамика кольцевого крыла и система струйного управления, являющиеся особенностями СВВП, не были ее причиной, но тем не менее фирма "SNECMA" не решилась продолжать программу разработки этого явно амбициозного проекта, хотя к этому времени фирмой был разработан ряд оригинальных проектов боевых реактивных СВВП с кольцевым крылом (штурмовика и сверхзвукового истребителя-перехватчика), а также проект пассажирского СВВП с ТВД и соосными воздушными винтами.

В проекте дозвукового штурмовика "Бруш" предусматривалось лежачее расположение летчика в кабине. Взлет и посадка обоих самолетов должны производиться при вертикальном положении фюзеляжа с использованием ТРД, снабженного газовыми рулями. В проекте сверхзвукового истребителя-перехватчика кольцевое крыло является внешним контуром прямоточного двигателя, создающего тягу при больших сверхзвуковых скоростях полета (М = 2,5), когда ТРД становится неэкономичным и отключается. Был разработан также ряд проектов других боевых самолетов с дозвуковой скоростью, в которых предполагалось использовать в качестве силовой установки соосные воздушные винты в кольцевом крыле, эффективно работающие не только при вертикальном взлете и посадке, но и в горизонтальном полете. Соосные воздушные винты предлагалось использовать также в проекте многоцелевого СВВП "Ганнетон" с двумя ТВД. Для удобства размещения летчика и пассажиров кресла предполагалось выполнить поворачивающимися.

Конструкция

Особенностью конструкции СВВП является вертикальное положение и размещение фюзеляжа при взлете и посадке в кольцевом крыле, самолет снабжен одним ТРД и четырех -опорным шасси, конструкция планера изготовлена фирмой "Норд".

Фюзеляж цельнометаллический небольшого удлинения, имеет круглое сечение в зоне сопряжения с крылом. В носовой части размещена одноместная кабина летчика с выступающим фонарем и боковым остеклением для улучшения обзора. В кабине установлено катапультное кресло Sud SE.120B, которое может отклоняться на 45° при изменении положения фюзеляжа. Кресло обеспечивает катапультирование на режиме висения у земли.

Крыло кольцевое, изготовлено из легких сплавов, имеет каркасную конструкцию, подкрепляющую внешнюю и внутреннюю обшивки, внешний диаметр крыла 3,2 м, внутренний -2,84 м, хорда крыла 3 м, относительная толщина профиля крыла 12%. Крыло не имеет механизации.

Оперение состоит из четырех крестообразно расположенных в хвостовой части крыла треугольных поверхностей, снабженных аэродинамическими рулями и обеспечивающих управление в горизонтальном полете. Внутри кольцевого крыла внешние поверхности управления сопрягаются с четырьмя профилированными стреловидными поверхностями, соединенными с фюзеляжем.

Шасси четырехопорное неубирающееся, установлено на крыле в корневых частях поверхностей оперения. Стойки с масляно-воздушными амортизаторами имеют большой ход и снабжены самоориентирующимися колесами со сплошными резиновыми шинами.

Силовая установка состоит из одного ТРД SNECMA "Atar" 10IE со статической тягой 3700 кгс, установленного в фюзеляже. Воздухозаборники боковые, нерегулируемые, сопло снабжено газовыми рулями. Отбираемый от компрессора ТРД сжатый воздух по каналам в профилированных поверхностях внутри крыла направляется в сопла струйной системы управления.

Система управления состоит из аэродинамических рулей для управления в горизонтальном полете и газовых и струйных рулей для управления на вертикальных режимах полета. Система управления прошла испытания на летающем стенде "Атар Волян".

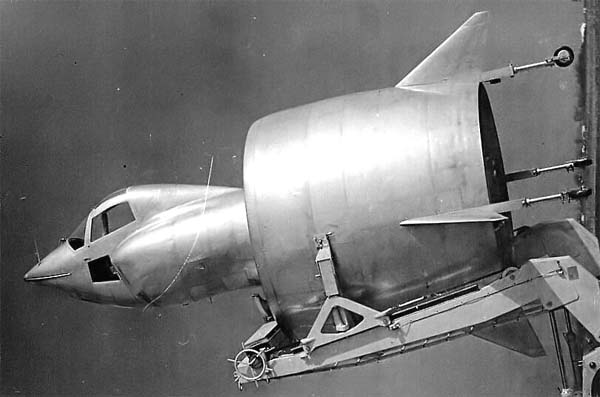

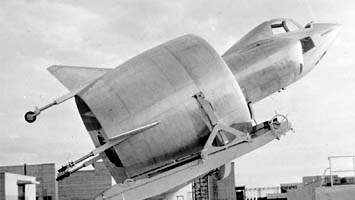

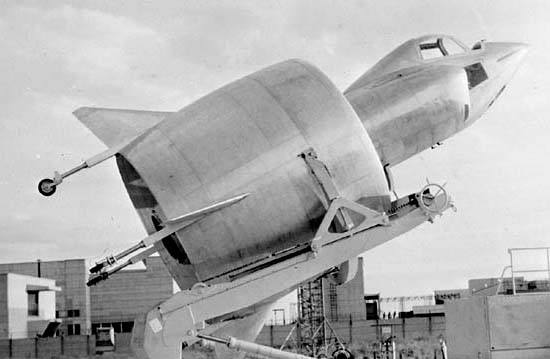

Эксплуатация СВВП должна была обеспечиваться с помощью специальной тележки с наклоняющейся рампой. Для транспортировки СВВП устанавливался на тележке в горизонтальном положении на опорах, для взлета рампа устанавливалась в вертикальном положении.




 ЛТХ:
Модификация   С-450
Размах крыла, м   4.51
Длина, м   8.02
Диаметр, м   3.20
Масса, кг
  пустого самолета
  нормальная взлетная   3000
Тип двигателя   1 ТРД SNECMA Atar 101Е
Тяга, кгс   1 х 3700
Максимальная скорость , км/ч
Продолжительность полета, ч
Практический потолок, м
Экипаж, чел   1


 Доп. информация :

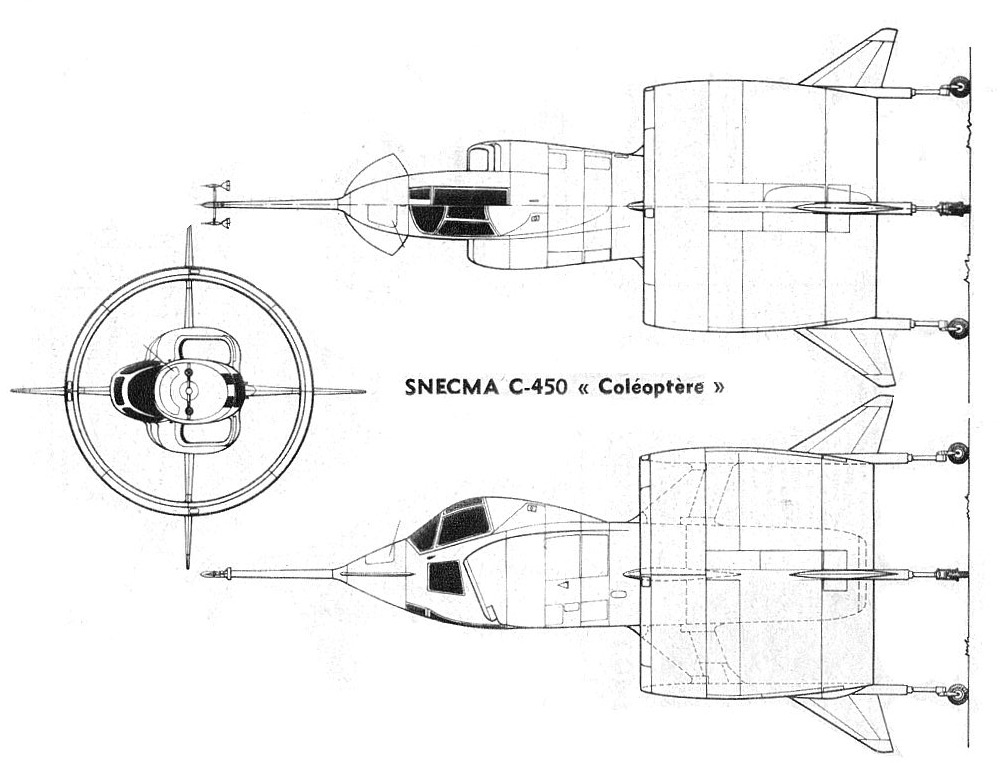

  Чертеж "SNECMA C-450 Coleoptere"
  Фотографии:

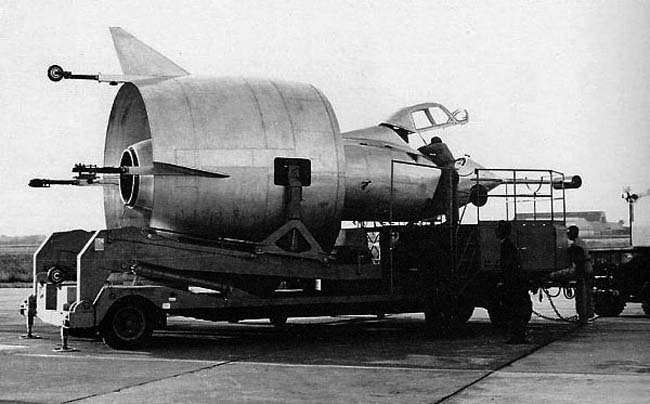

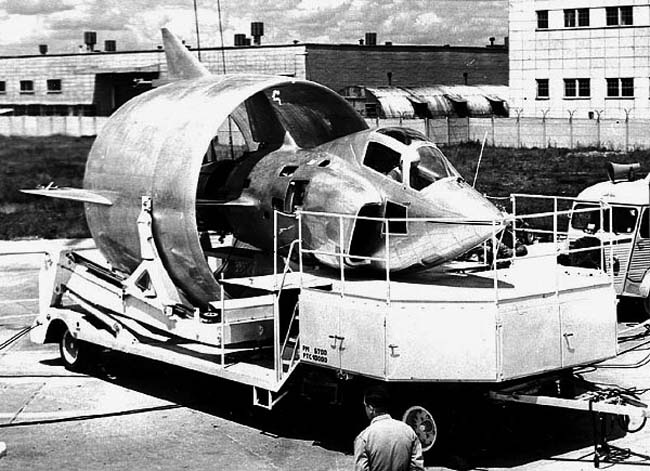

 Транспортировка C-450

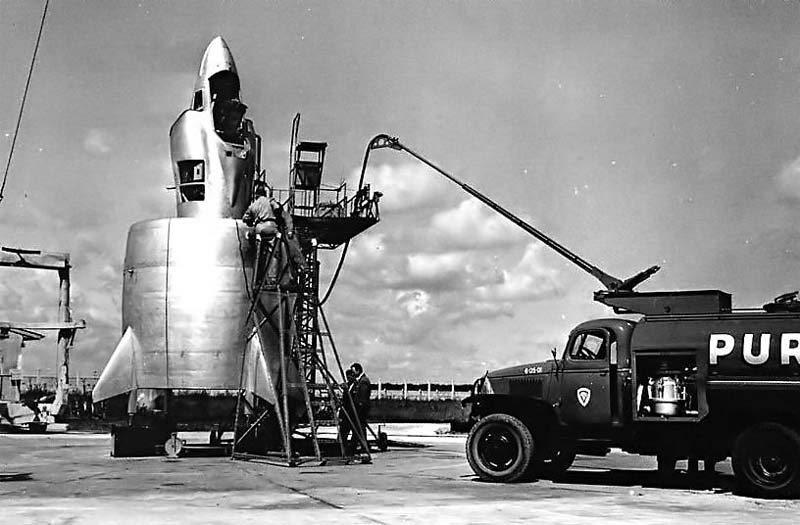

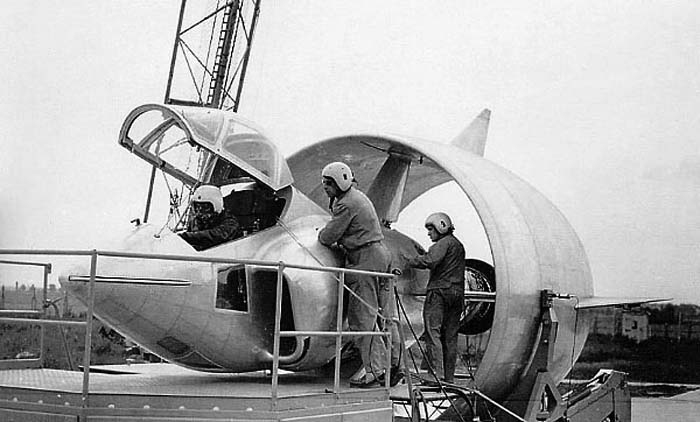

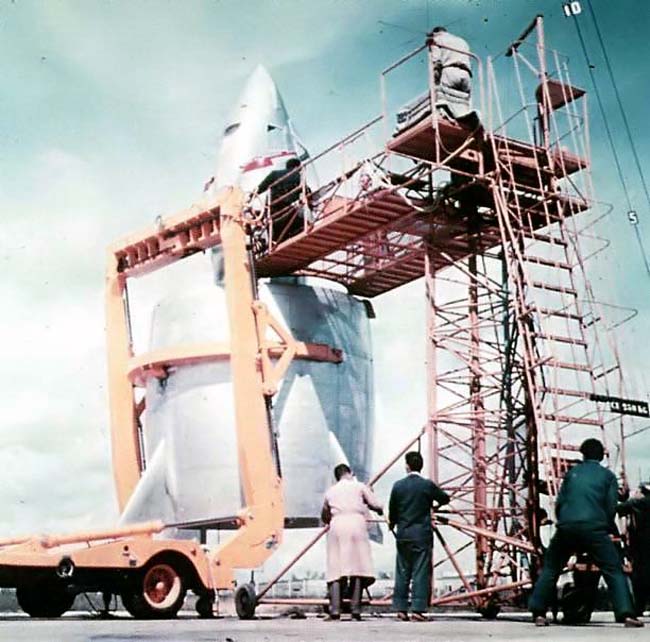

 Подготовка к взлету C-450

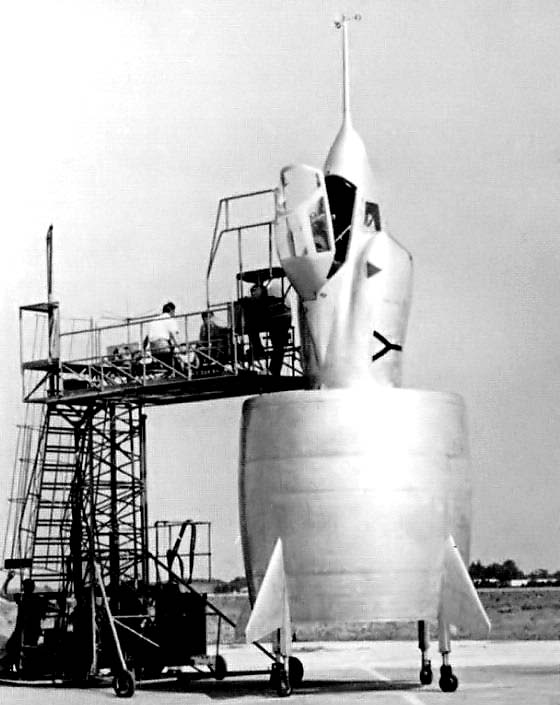

 Подготовка к взлету C-450
 C-450
 C-450
 C-450
 C-450
 C-450

  Схемы:

 С-450







Список источников:

Е.И. Ружицкий. Европейские самолеты вертикального взлета
Aviafrance. Un siecle d'aviation francaise. SNECMA C-450 'Coleoptere'
Prototypes.com. La chasse verticale. Le Snecma C-450 Coleoptere
VSTOL Wheel. SNECMA C450 Coleoptere
