   Delta I

Разработчик: Lippisch
Страна: Германия
Первый полет: 1931
Тип: Экспериментальный самолет
  ЛТХ     Доп. информация



В 1936 г. немецкий конструктор А.Липпиш создает новый тип бесхвостого самолета DFS.39 ("Дельта" 4с). Этот экспериментальный самолет представлял собой низкоплан с тянущим винтом и с фюзеляжем, постепенно переходящим в вертикальное оперение. Для повышения путевой устойчивости, которую особенно трудно обеспечить в схеме "бесхвостка" с тянущим винтом, концы крыла самолета были отогнуты вниз. Испытания прошли успешно, и самолет был признан годным к полетам. Развивая данный тип "бесхвостки", Липпиш построил бесхвостый самолет DFS.194 с вертикальным оперением большей площади (отгиб концов крыла вниз не предусматривался).

Применение аэродинамической крутки крыла по размаху наряду с малым углом стреловидности позволило Липпишу улучшить несущие свойства крыльев его "бесхвостою". Однако малая стреловидность привела, по отзывам испытателей, к ухудшению характеристик демпфирования у "бесхвосток" Липпиша. Кроме того, эффективность органов путевого и продольного управления снизилась из-за малого плеча их действия.

Как показал дальнейший опыт, система аэродинамической крутки, предложенная Липпишем, не являлась наилучшей. При установке на концах крыла перевернутого профиля дифференцированное отклонение элевонов значительно влияло на продольную балансировку самолета.





 ЛТХ:
Модификация   Delta 1
Размах крыла, м   13.00
Длина, м   4.25
Высота, м   1.92
Площадь крыла, м2   25.00
Масса, кг
  пустого самолета   320
  нормальная взлетная   520
Тип двигателя   1 ПД Bristol Cherub
Мощность, л.с.   1 х 30
Максимальная скорость, км/ч   155
Крейсерская скорость , км/ч   140
Практическая дальность, км
Практический потолок, м   4700
Экипаж, чел   2


 Доп. информация :


  Фотографии:

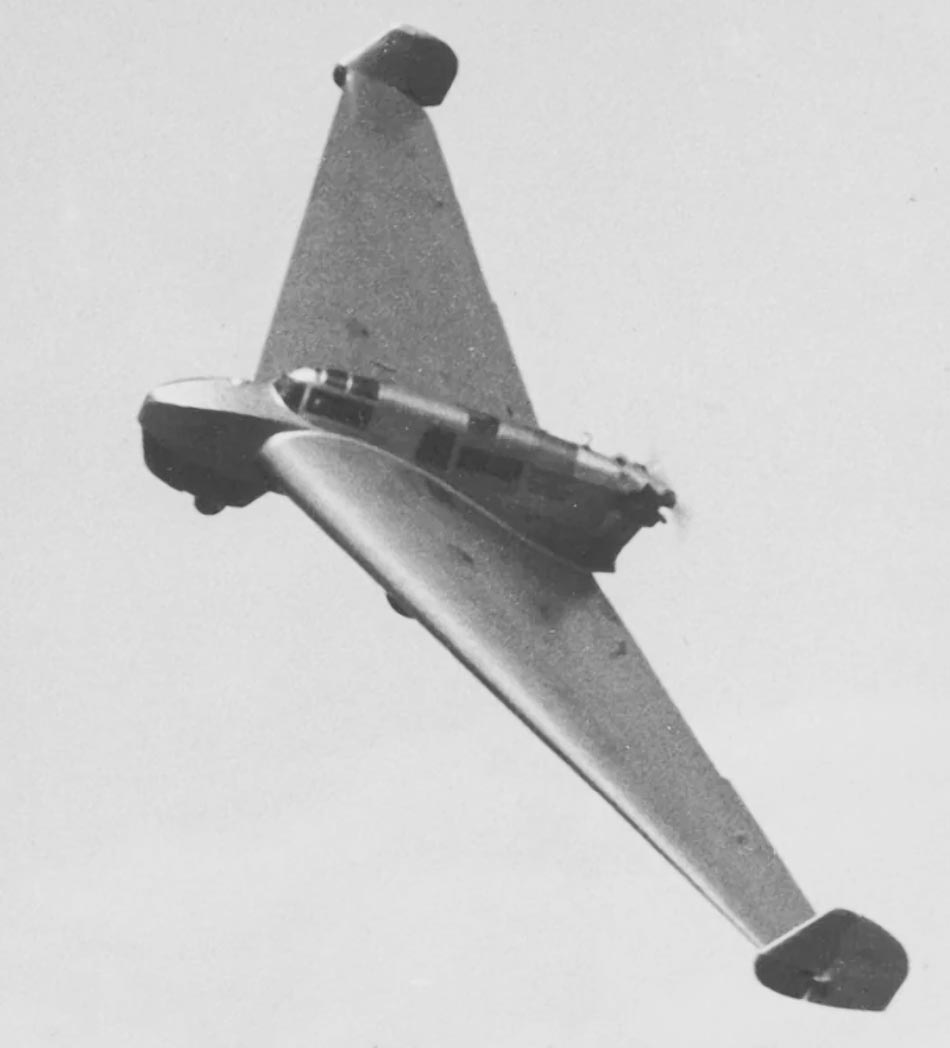

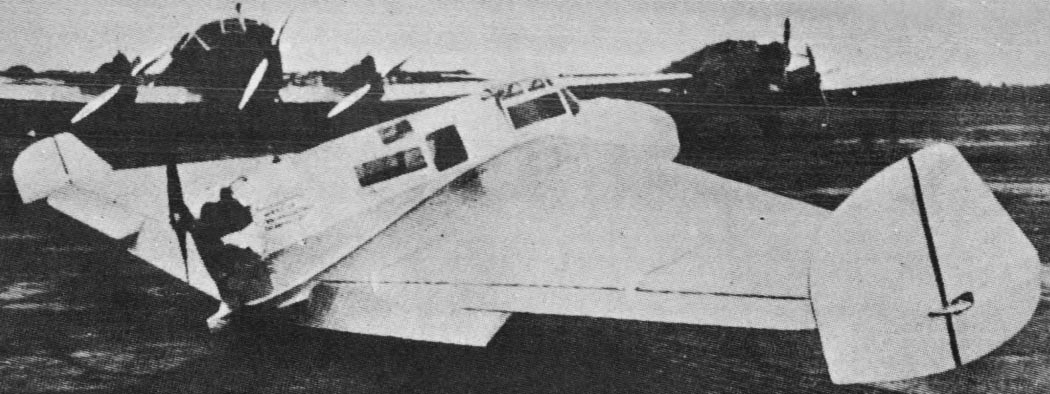

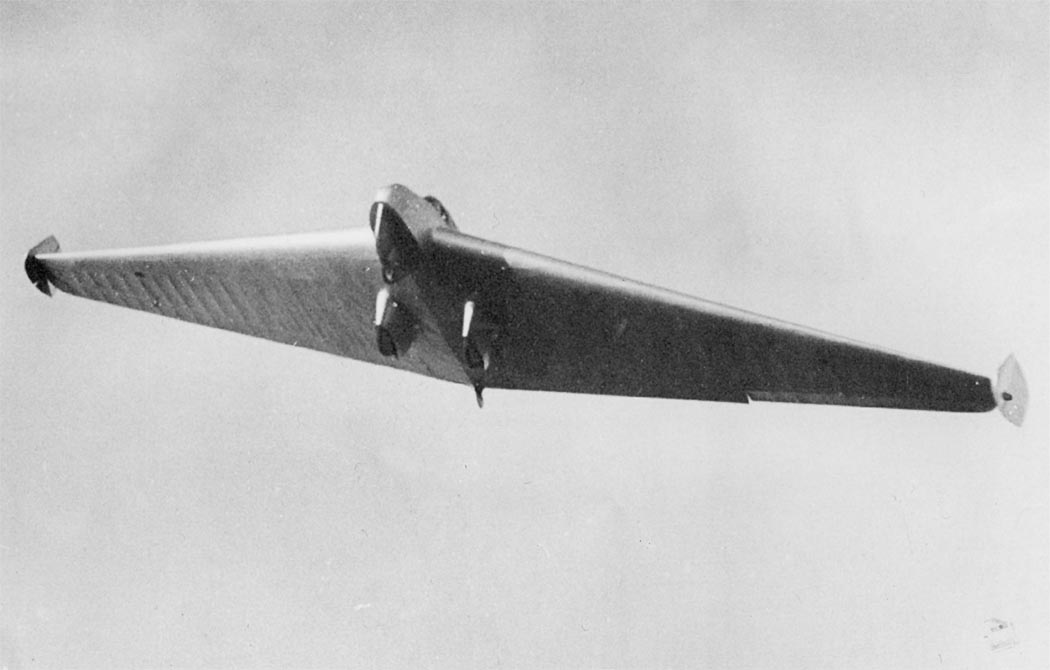

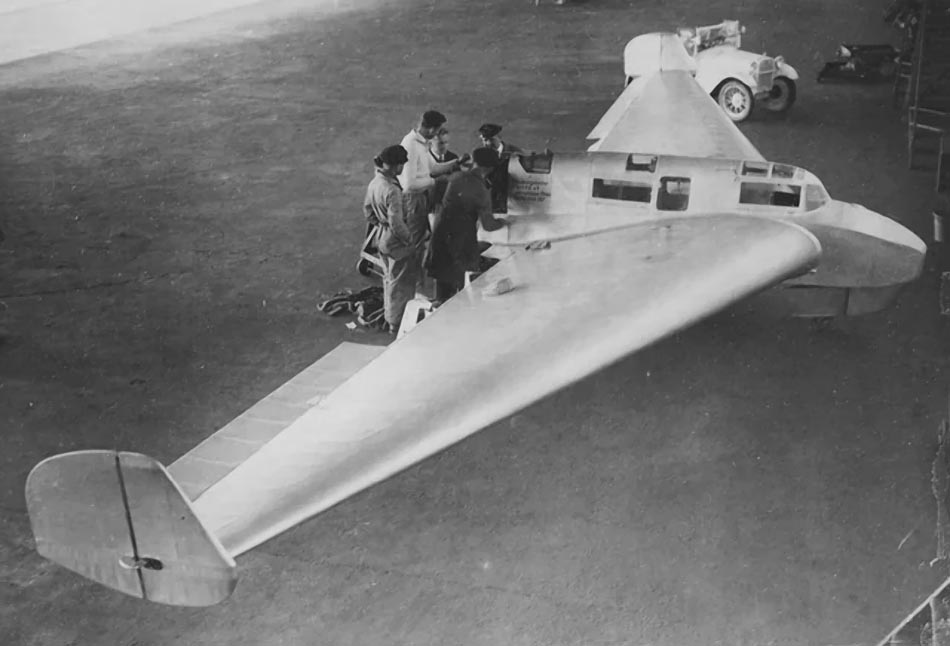

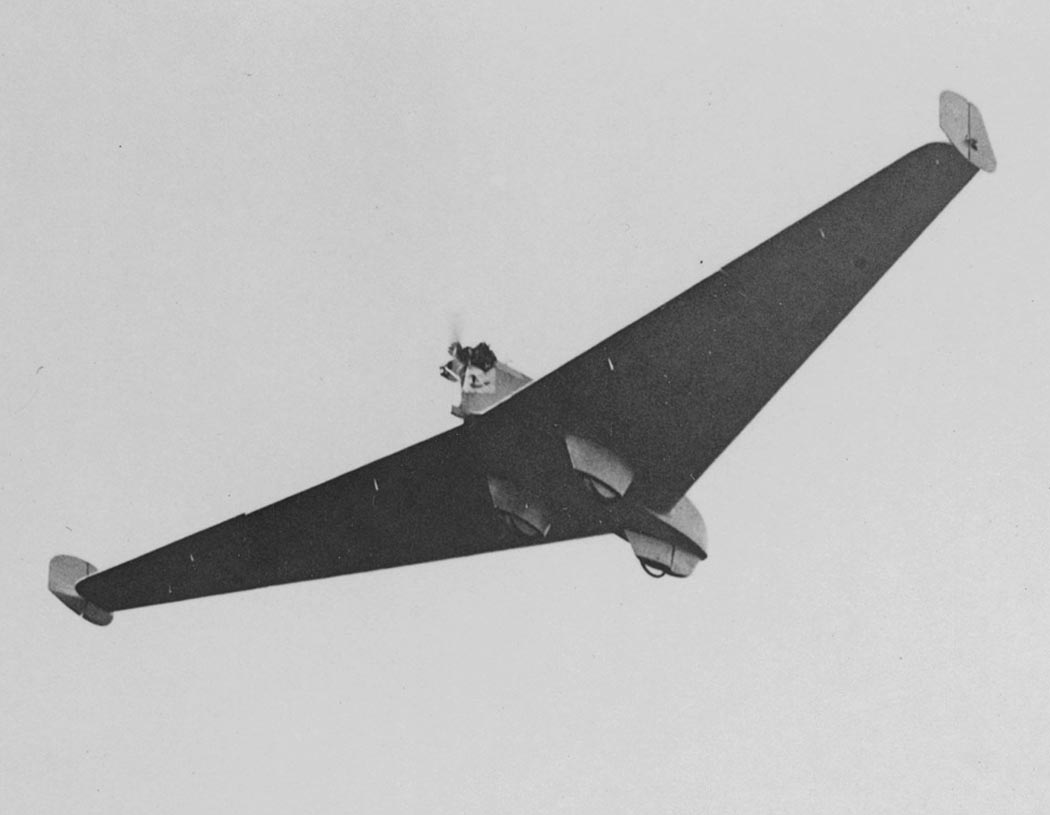

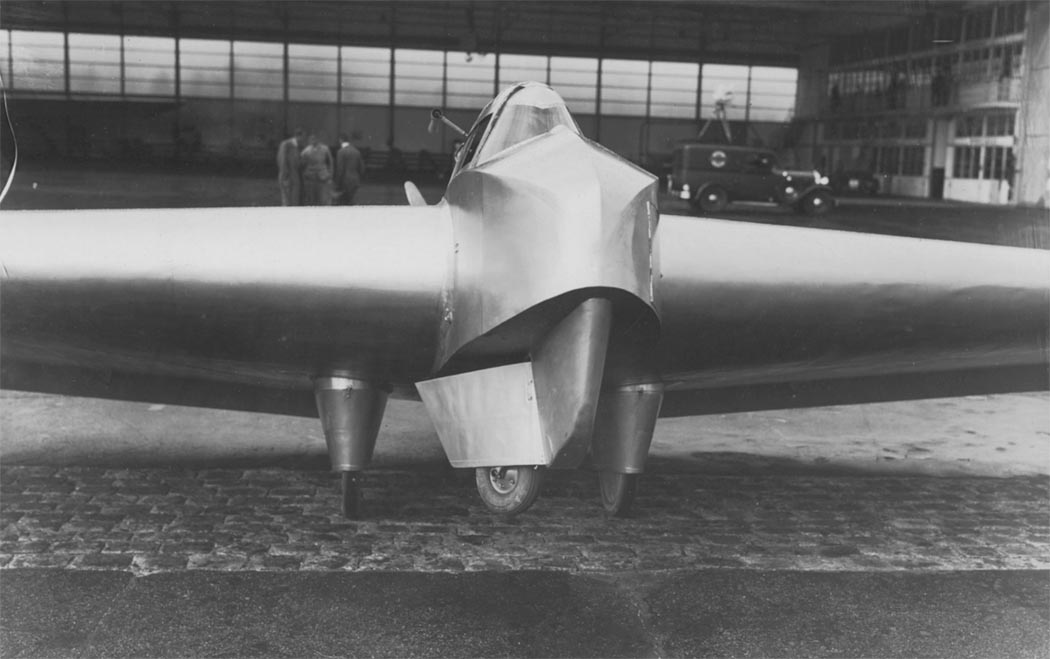

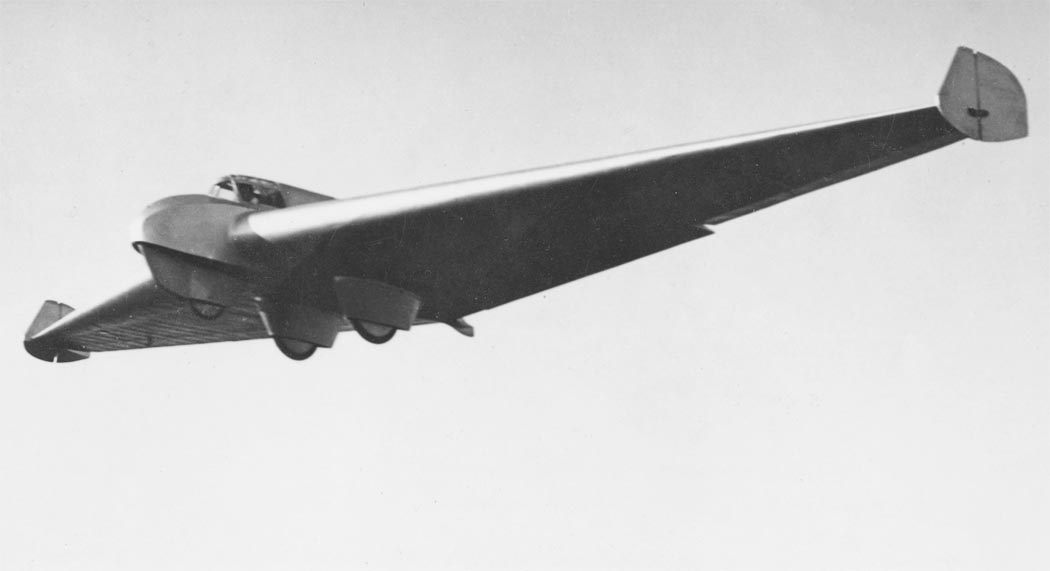

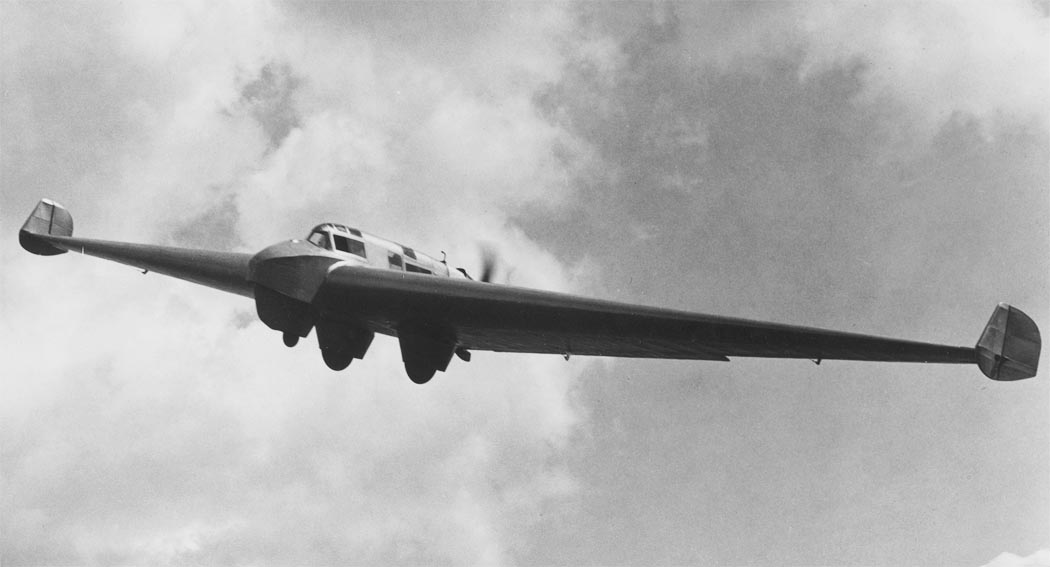

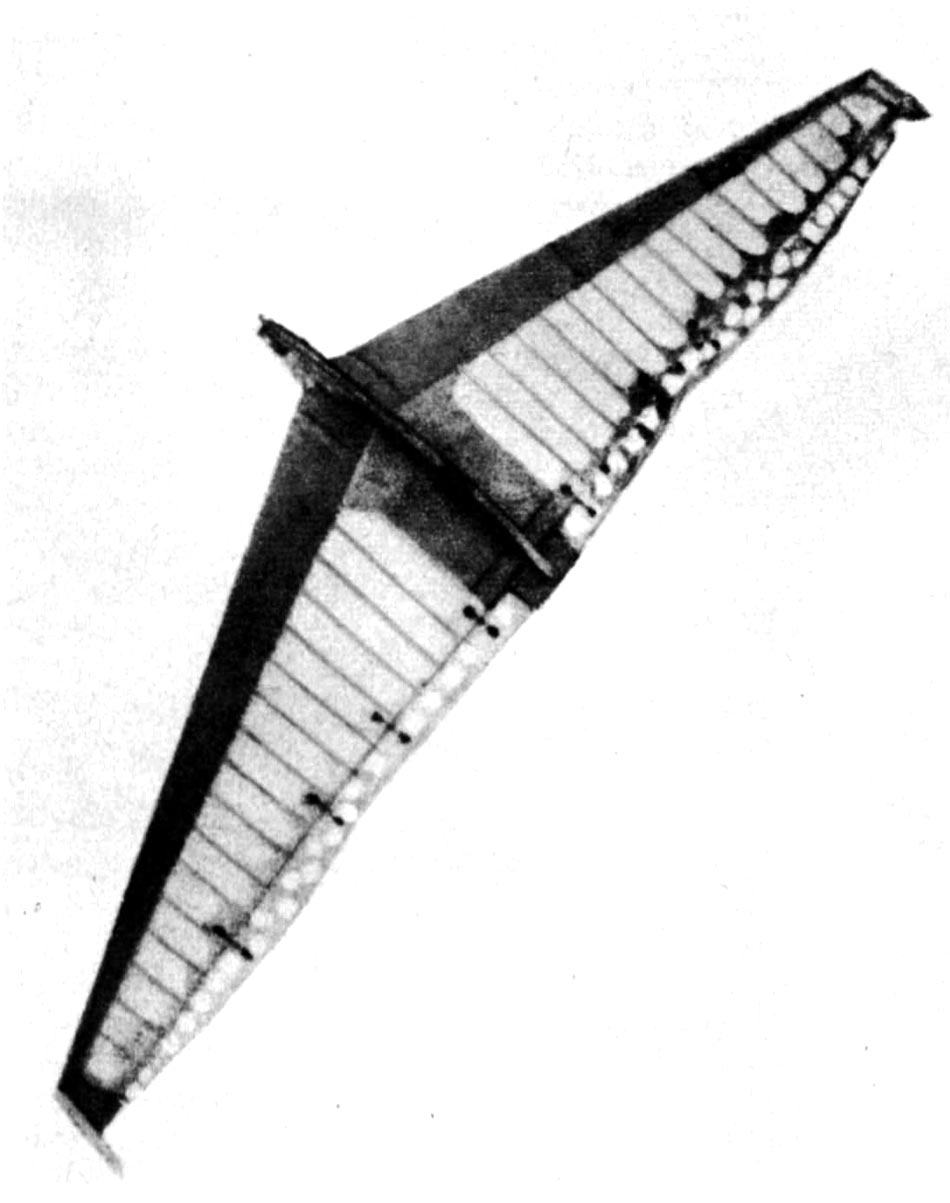

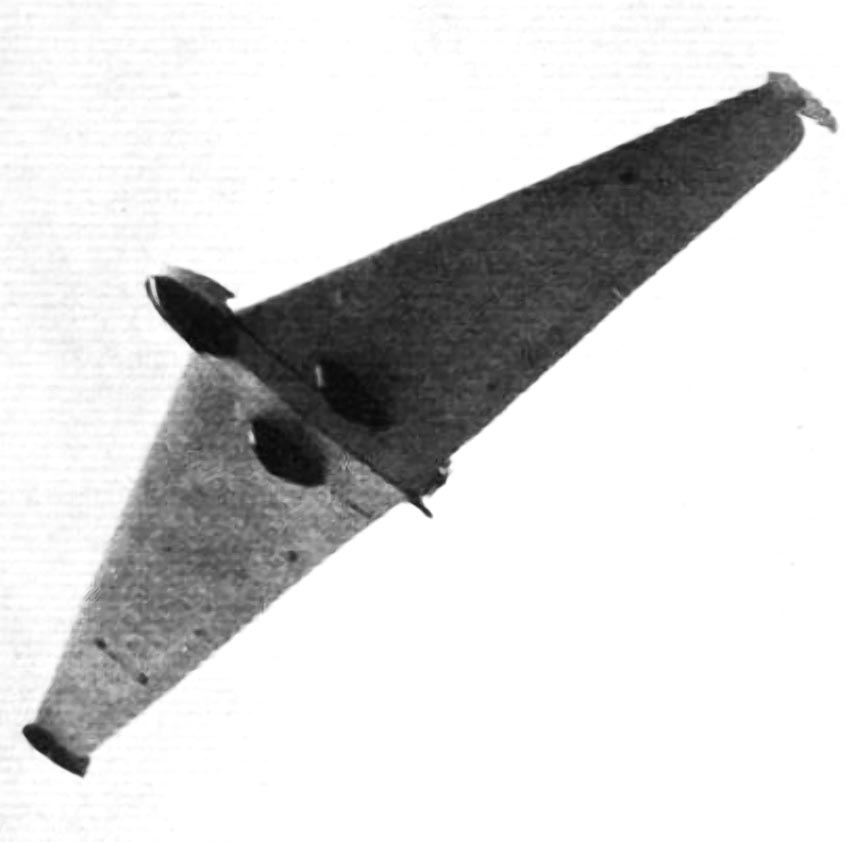

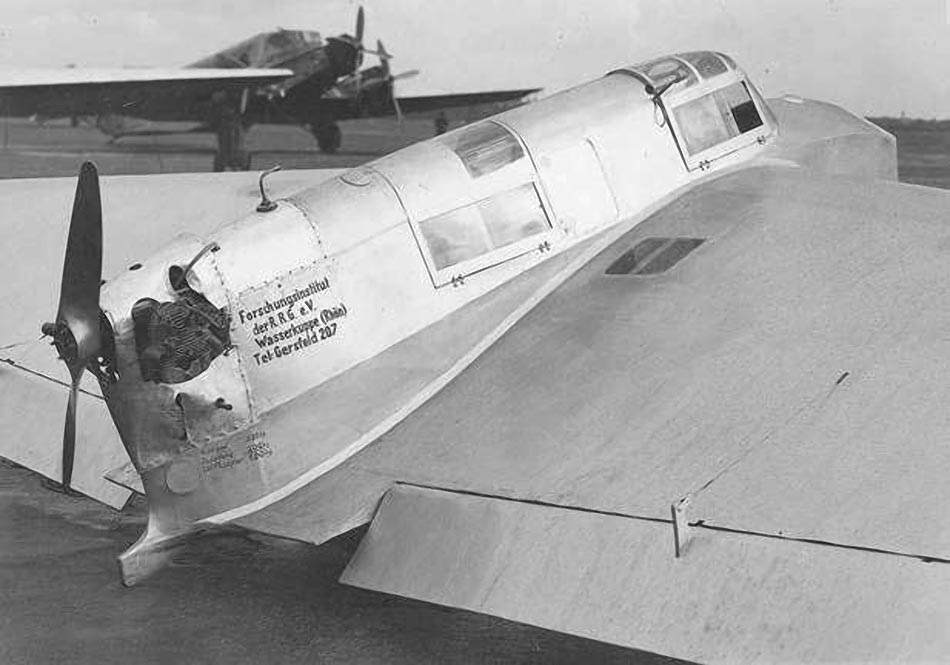

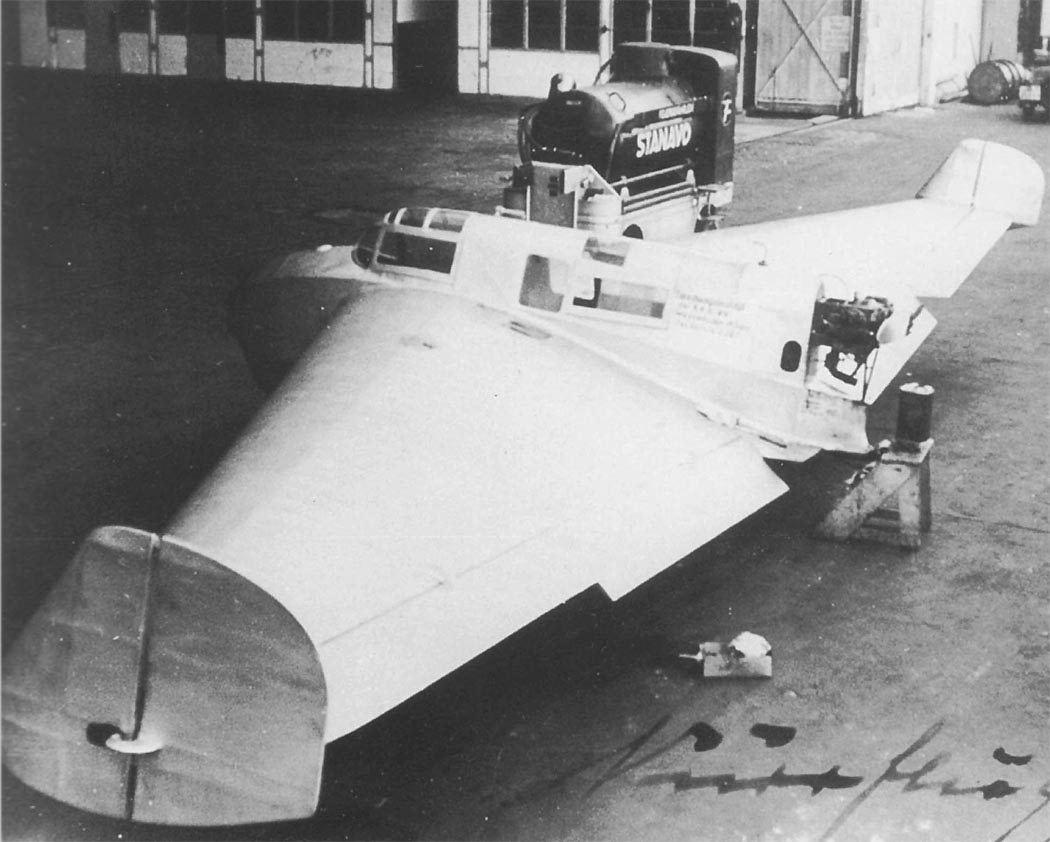

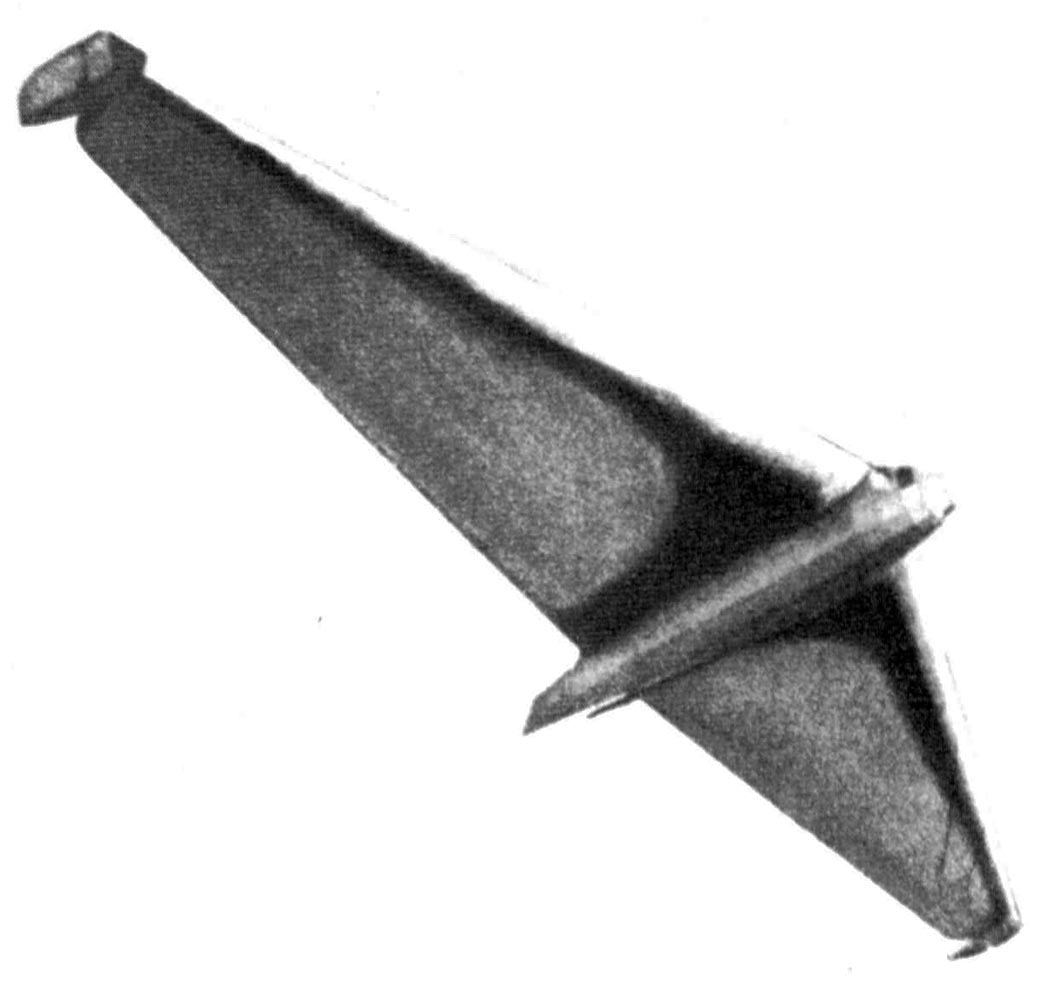

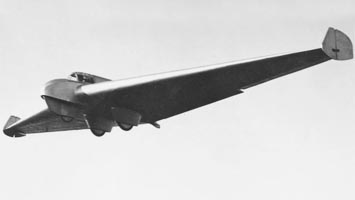

 Delta I

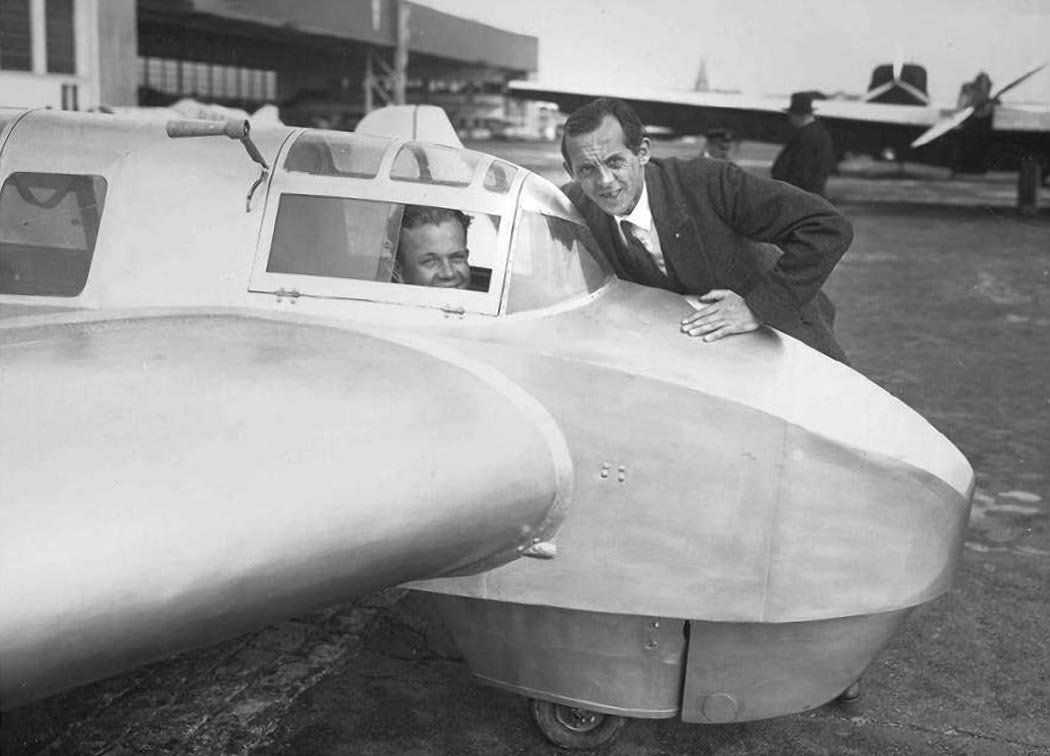

 Delta I

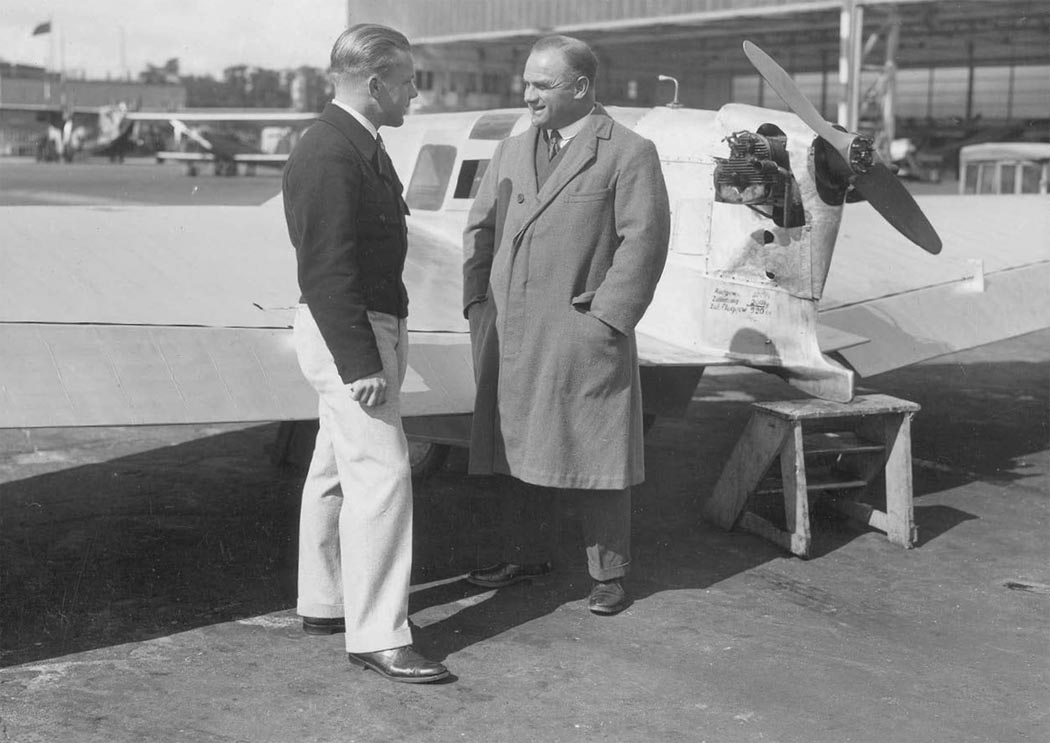

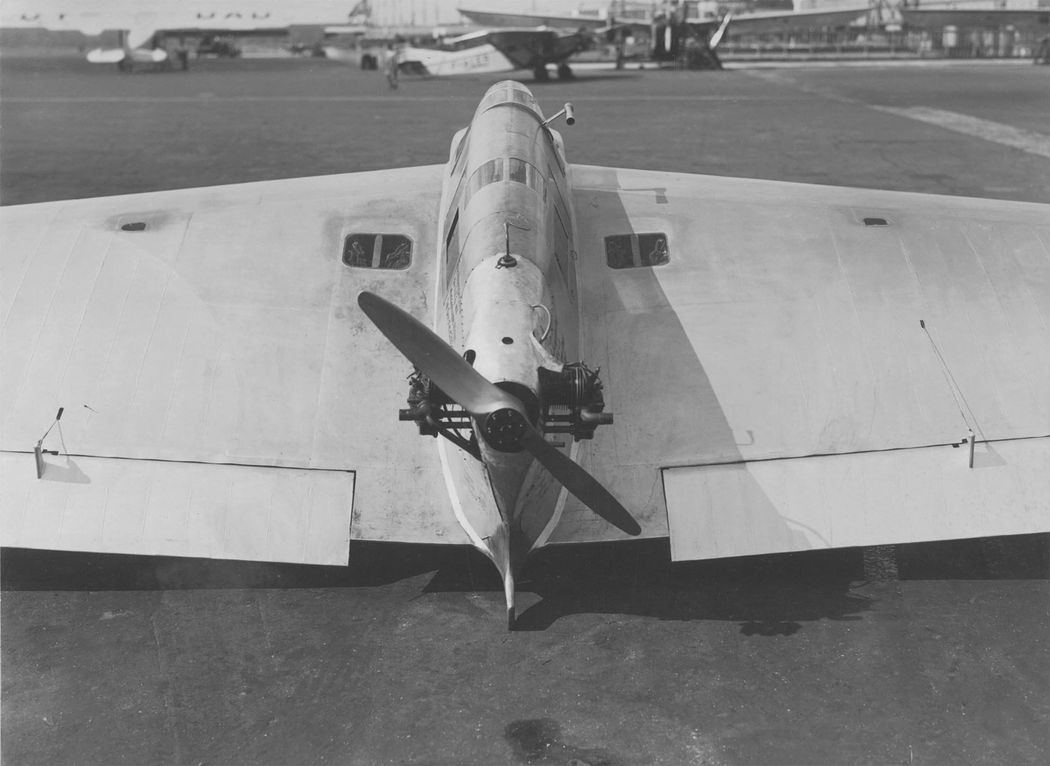

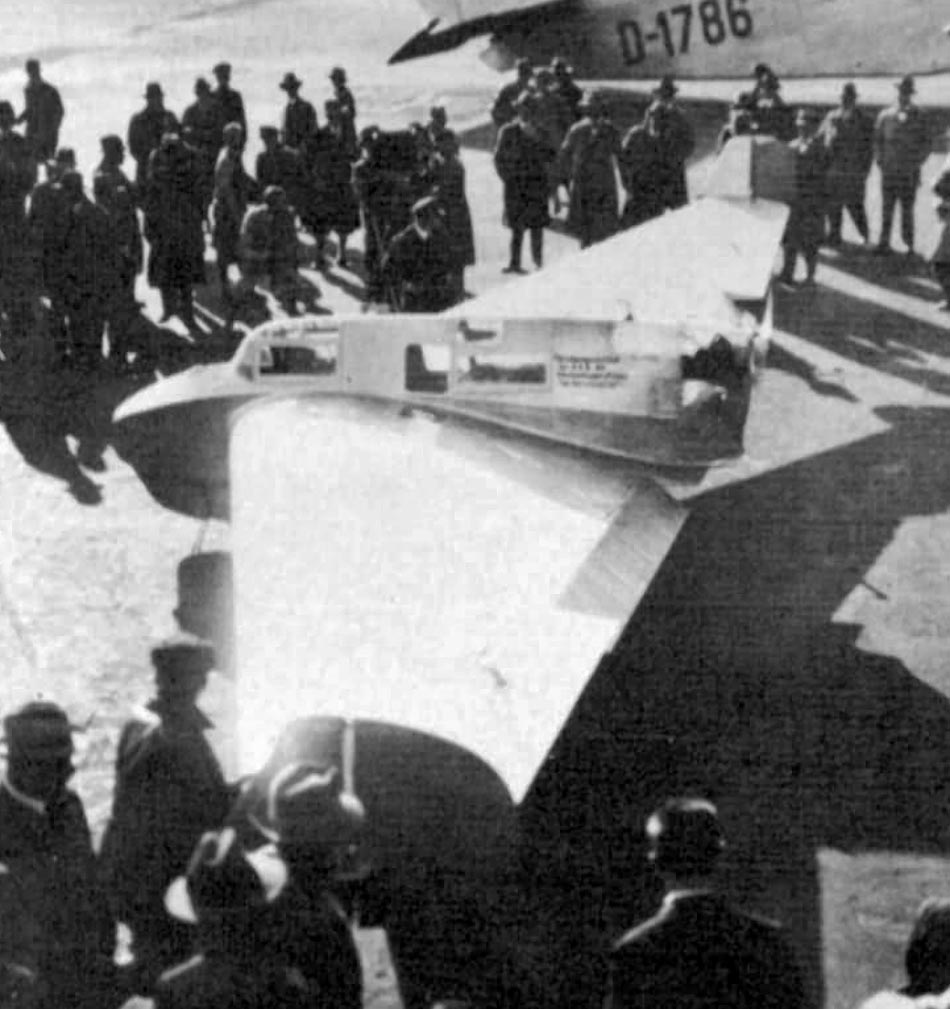

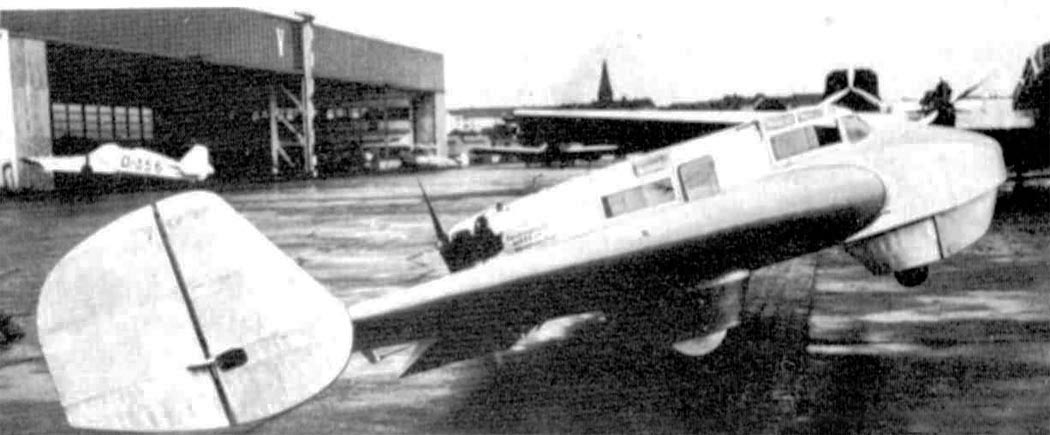

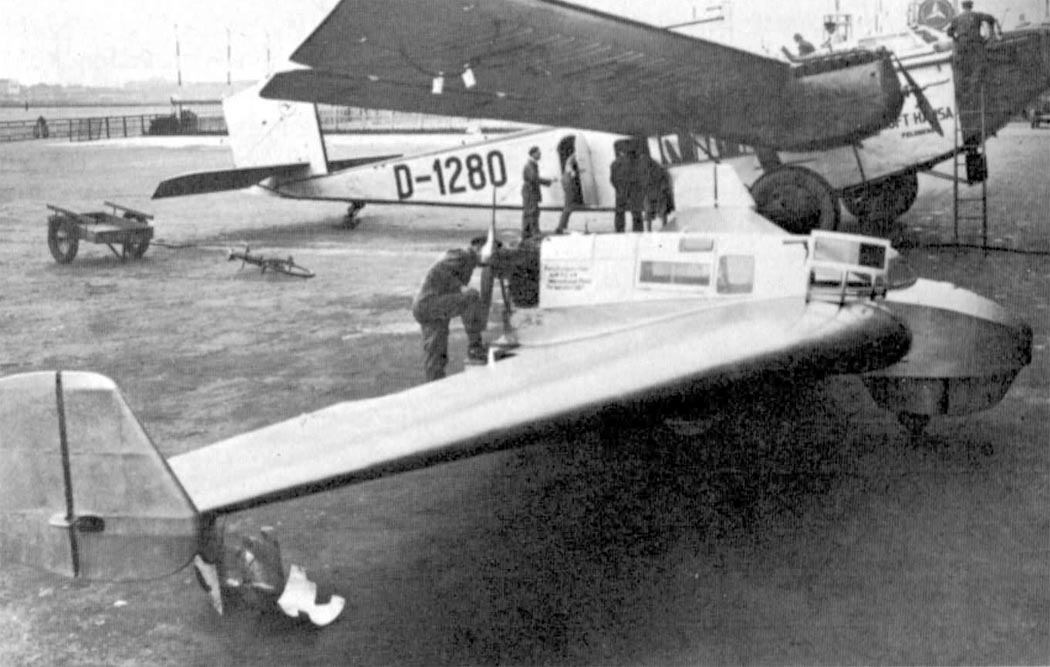

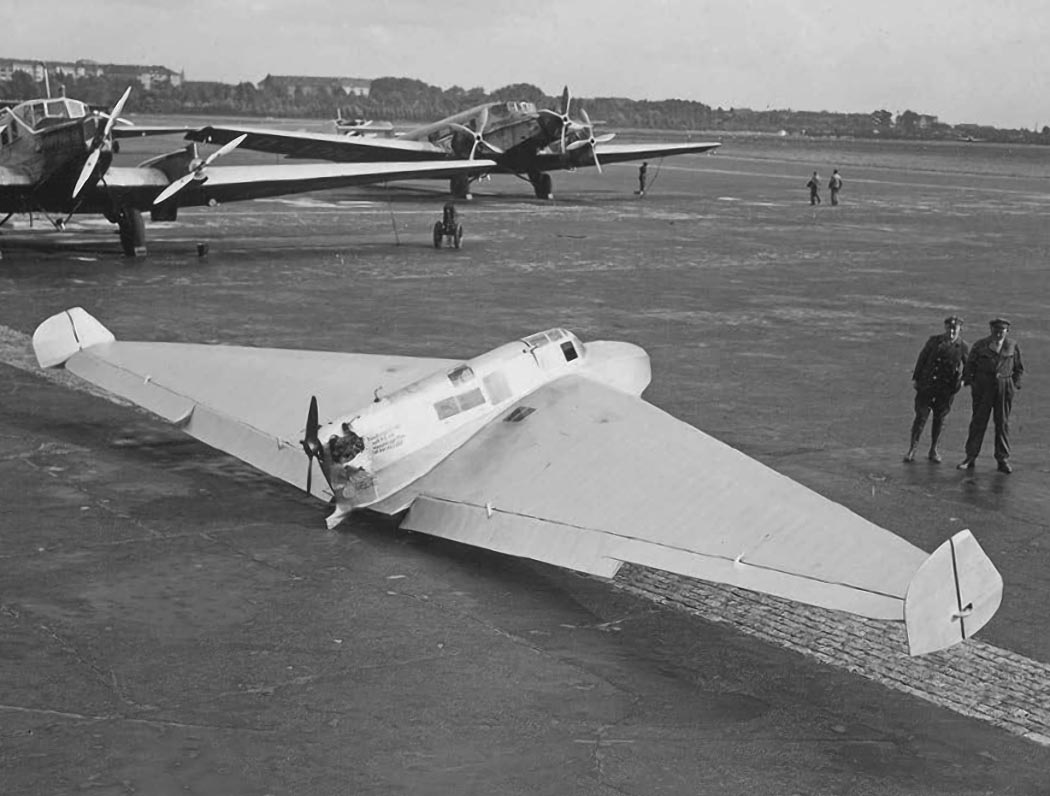

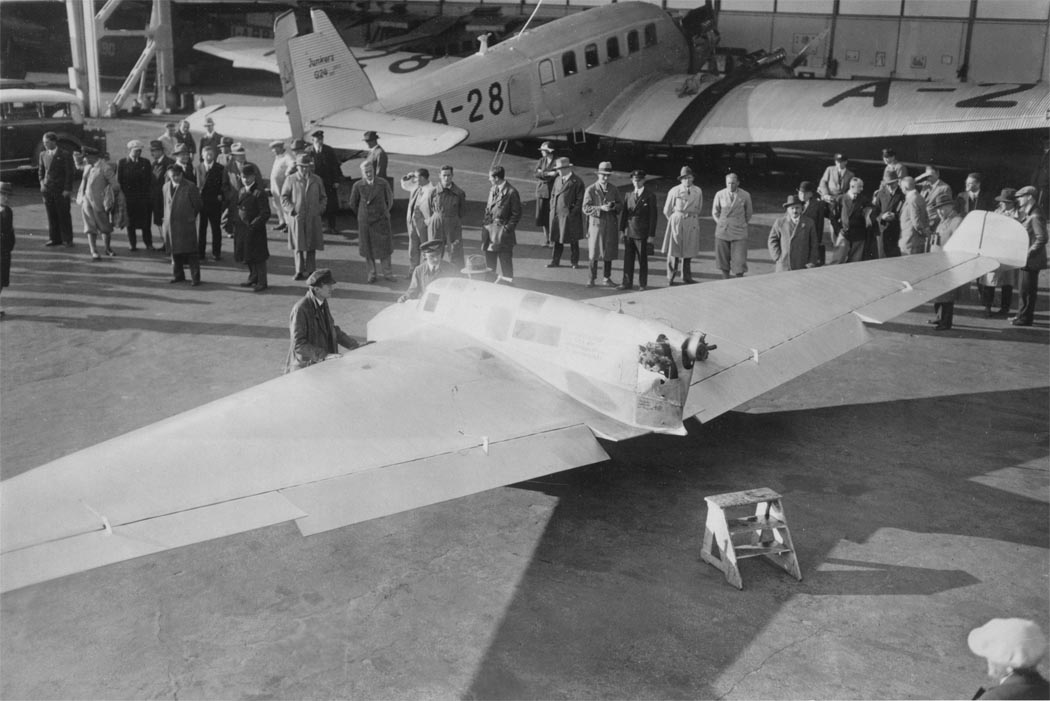

 Delta I на аэродроме Tempelhof

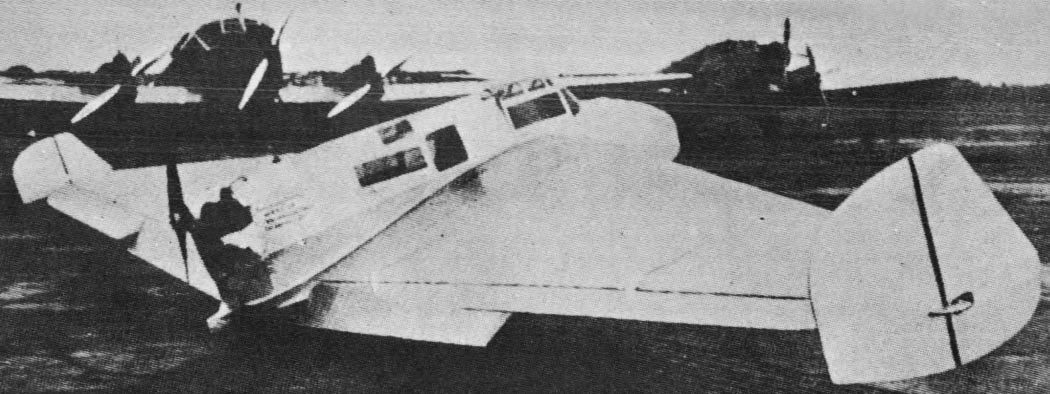

 Delta I на аэродроме Tempelhof

  Схемы:

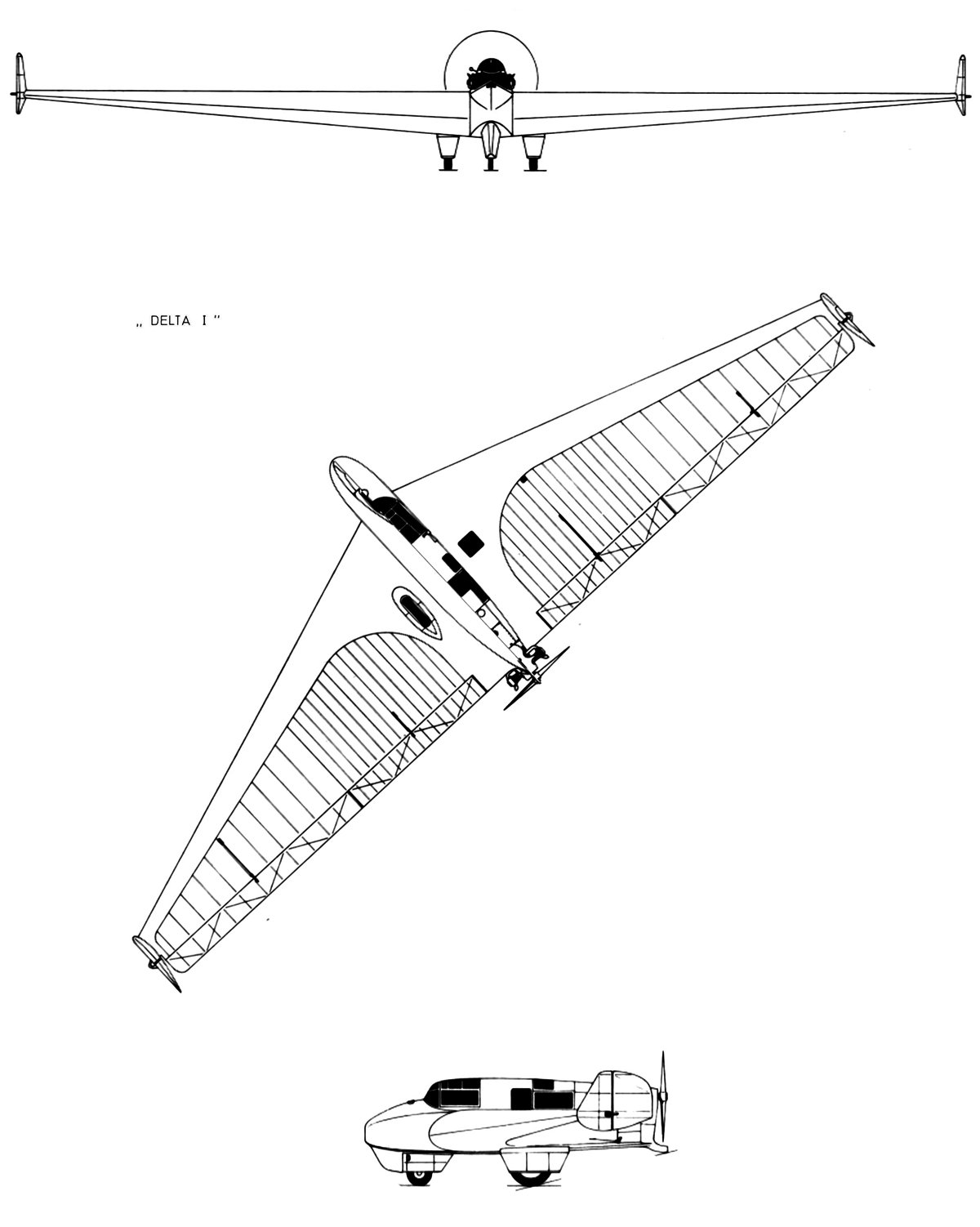

 Delta I







Список источников:

Д.А. Соболев. Самолеты особых схем
Nurflugel.com. The Delta I
Flight. Edwin P.A. Heinze. The New German Tailless
