главная экспериментальные
   Do.29

Разработчик: Dornier
Страна: Германия
Первый полет: 1958
Тип: Экспериментальный самолет с УВП
  ЛТХ     Доп. информация



21 декабря 1958 года – прототип разработанного компанией Dornier самолёта с укороченными взлётом и посадкой под управлением главного летчика-испытателя компании Хейнриха Шафера (Heinrich Schäfer) совершил свой первый полёт.

Экспериментальный самолёт, получивший обозначение Do 29, был создан совместно с Немецким испытательным центром воздухоплавания (Deutschen Versuchsanstalt für Luftfahrt e.V.) по заказу министерства обороны ФРГ. Этот новый тип самолета должен был служить для исследования проблем, связанных с короткими разбегом и пробегом при взлете и посадке. В дальнейшем планировалось разработать подобный универсальный самолёт, который можно было бы применять в гражданской и военной авиации с неподготовленных ВПП.

Внешне Do 29 сильно напоминал Do 27 и перенял от него примерно 70 % серийных деталей, но в отличие от Do 27 фюзеляж Do 29 получил новую кабину полностью закрытую стеклянными панелями, катапультируемые сиденья для пилотов и более прочные элементы конструкции за несущими плоскостями. Несущие плоскости во многом были переняты от Do-27, но за счет вставки в центроплан секции длиной 1,2 метра размах крыла был увеличен до 13,2 метра. Хвостовое оперение так же в основном было перенято от Do-27; руль направления был увеличен примерно на треть. Шасси также было усилено и было прикреплено к фюзеляжу.

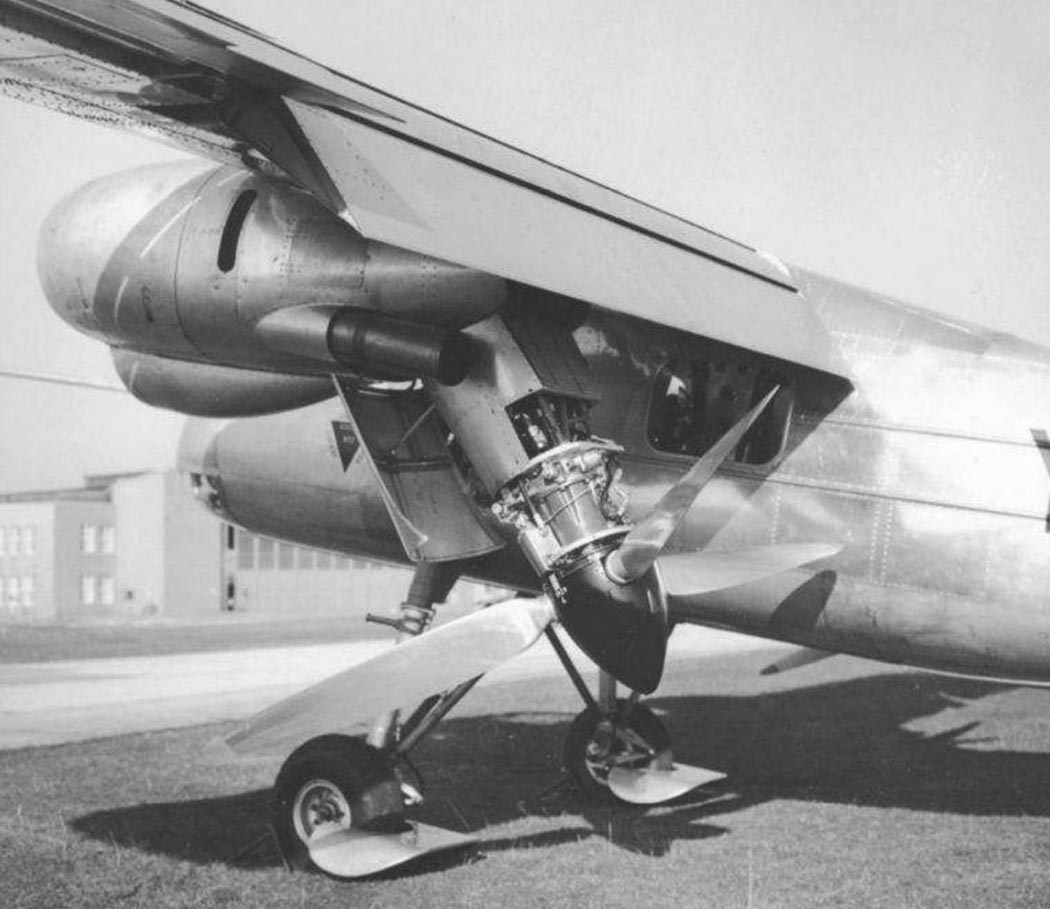

Силовая установка состояла из двух поршневых авиационных двигателей производства компании Lycoming и впервые испытанной на Do-29 системой поворота моторных гондол относительно вертикали. К этому времени компания Dornier уже имела некоторый опыт в создании подобных систем. Тут следует напомнить об элегантном Do-26. У Do-26 двигатели перемещались относительно вертикальной оси вместе с удлиненными приводными валами. При создании Do-29 разработчики решили пойти по другому пути: в этом самолете только задняя часть силовой установки была доработана и позволяла перемещать относительно вертикальной оси толкающие воздушные винты большего диаметра на угол в 90°. Как уже упоминалось, на самолёте устанавливались два поршневых авиационных двигателя, хотя турбовентиляторные моторы благодаря меньшему весу и более простой системе охлаждения были бы предпочтительнее.

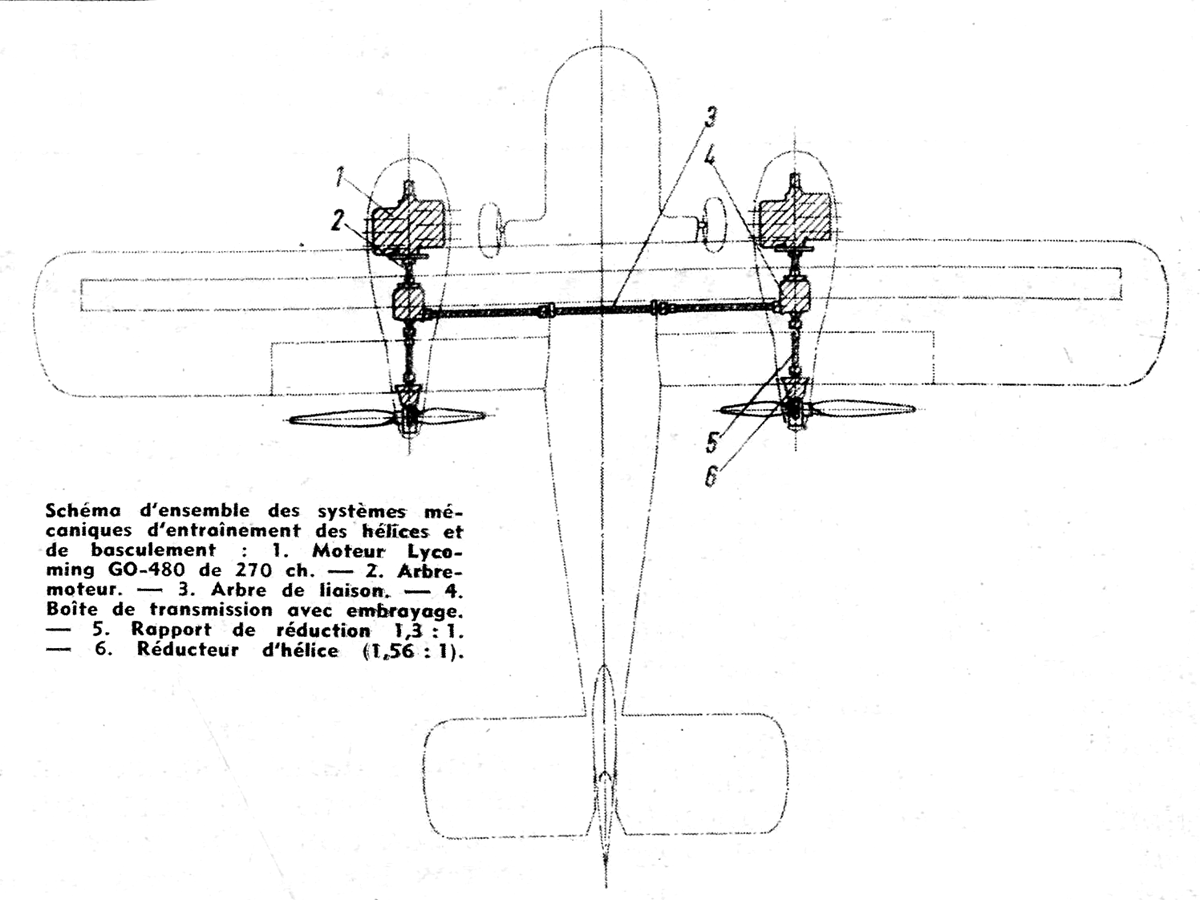

Оба двигателя силовой установки были соединены между собой при помощи трех поперечных приводных валов, благодаря чему удалось добиться синхронизации в работе толкающих воздушных винтов с противоположным вращением. При выходе из строя одного из двигателей, второй мотор за счет перестановки угла лопастей воздушного винта должен был сохранять 70 % тяги общей силовой установки.

Внешне Do-29 не был красивым самолётом. Но он получил ряд положительных функций, в число которых входили его относительно малые размеры.

При разработке проекта исходили из соображений того, что самолёт с укороченными взлётом и посадкой и с неподвижно установленным крылом может быть создан двумя способами, каждый из которых предусматривал низкую удельную нагрузку на несущие поверхности:

  • применение тянущих воздушных винтов с изменением потока воздуха, отбрасываемого от винтов при помощи разделённых на отдельные элементы закрылков;
  • применение толкающих воздушных винтов и управлением направления потока воздуха от воздушных винтов за счет регулировки положения воздушных винтов и перемещения воздушных винтов относительно вертикали.

При полёте на очень малых скоростях второй вариант вследствие большей развиваемой вертикальной тяги в ходе испытаний в аэродинамической трубе оказался предпочтительнее. Его и решили применить на Do-29.

После большого количества предварительных испытаний в компании приступили к постройке машины. В прессе тогда писали следующее об этом чудесном изобретении: "Крейсерская скорость должна быть равна 290 км/ч, минимальная скорость 25 км/ч". Если эти данные реальны, то величина диапазона скоростей (отношение максимальной и минимальной скоростей) 12 означала, что удалось получить невероятно высокие для того времени и уровня развитии техники характеристики.

Лётные испытания показали, что это были довольно оптимистичные заявления. Хотя самолёт и имел довольно приличную устойчивость во время полёта и хорошо управлялся на разных режимах, включая и критические, но в то же время его экономическая скорость составляла не первоначально заявленные 280 км/ч, а около 230 км/ч. Опять же минимальная скорость полёта оказалась равной не первоначально заявленным 25 км/ч, а составляла примерно 70 км/ч. Также имелись определённые проблемы с синхронизацией поворотной системы приводных валов. Кроме того, ожидались некоторые неполадки при испытаниях опытного образца. Несмотря на ряд недостатков, выявленных в ходе испытаний, успех Do-29 открыл для компании Dornier новое широкое поле деятельности.

Хотя Do-29 не был самым лучшим самолётом в мире, как это указывалось в некоторых изданиях, он стал приемлемым испытательным стендом с примечательными лётными данными. Некоторые достигнутые результаты говорят о том, что при продолжении этой программы можно было бы добиться некоторого увеличения экономической скорости в сравнении с той, что была получена в ходе испытаний и что благодаря дополнительной доработке системы управления можно было бы добиться лучшей управляемости на крайне низкых скоростях полёта. Но до этого не дошло: как и в случаях со многими другими проектами немецкой авиационной индустрии программа была прекращена, прежде чем удалось добиться каких либо улучшений.

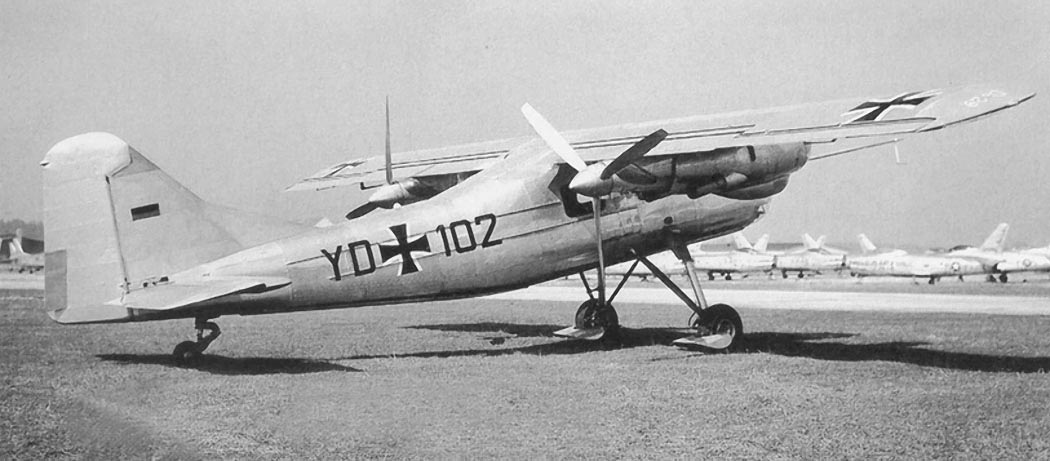

Всего было изготовлено три самолета типа Do-29, но только две из этих трех машин были полностью достроены и были облётаны: V1 (военный номер YD+101) и V2 (военный номер YD+102). Третья, частично собранная машина не была зарегистрирована и сегодня выставлена в Фридрихсхафене на заводе компании Dornier, в то время как обе другие оказались в музеях: одна в Немецком музее города Мюнхена, другая в музее вертолётов в Бюккебурге (Bückeburg).

Просмотр сообщений в прессе того времени показал, что статьи о Do-29 не содержали упоминаний о более ранних проектах, при том, что самолет компании Dornier очень похож на проект Fa-269 компании Focke-Achgelis. Этот проект так же представлял собой летательный аппарат, у которого воздушные винты перемещались относительно вертикальной оси на 80°. Данный самолёт предполагалось с начала оснастить авиационным двигателем BMW-801 со взлётной мощностью 1800 л.с. (в дальнейшем рассчитывали оснастить более мощным двигателем BMW-802 со взлётной мощностью в 2200 л.с.). Этот самолёт предполагалось применять в качестве истребителя объектовой ПВО с ультракороткими взлетом и посадкой. Максимальная скорость данного самолёта, требовавшего для разбега при взлёте очень короткой ВВП, должна быть равна примерно 570 км/ч. Из-за использования в данном проекте различных технических новинок поступление Fa-269 на вооружение ожидалось не ранее 1946/1947 годов, и его максимальная скорость в 570 км/час к этому времени уже была недостаточно высокой для обеспечения защиты объектов. По этой причине дальнейшая разработка данного проекта была прекращена в 1944 году.

На этом месте материал о Do-29 по идее должен быть закончен. Но в реальности в 1959 году параллельно с этим летательным аппаратом разрабатывался еще один проект экспериментального самолёта. Примечательным в этом проекте является то, что он имел самое прямое отношение к проекту разработанному компанией Dornier еще в 1921 году и содержал почти аналогичные идеи: почти за 40 лет (!) до появления Do-29 Клаудиус Дорнье зарегистрировал свой патент. В чертежах, приложенных к патенту 1921 года был изображен самолёт с тремя двигателями, два из которых располагались под несущими плоскостями (аналогично Do-29) и вращали толкающие воздушные винты. При этом воздушные винты могли отклоняться по вертикальной оси на 90° – вновь как на Do-29. И так же по замыслам разработчиков это позволяло бы самолёту выполнять полёты в очень широком диапазоне скоростей.

При создании данного проекта мечтали конечно же не о возможности вертикально взлетать и садиться с неподвижно установленными крыльями, а старались получить как можно большую разницу между минимальной и максимальной скоростями полёта.

В США был выдан патент "Flying Machine Propulsion", который предусматривал создание схожего самолёта. На деле летательный аппарат в некоторых элементах несколько отличался от чертежей, приведенных в патенте. В первую очередь это касалось размеров хвостового оперения. Определённые доказательства сходства "Flying Machine Propulsion" и проекта компании Dornier имелись в изображениях, которые были опубликованы в одном американском журнале и которые отсутствуют здесь по полиграфическим причинам. Эти чертежи были созданы с некоторым сходством с тем, что предлагалось в проекте Dornier. При постройке модели этого самолёта, которая, возможно, использовалась для демонстрации идеи, были применены двигатели воздушного охлаждения.

Используя приложенные к патенту чертежи Петер Фриборн (Peter Freeborn) создал новую модель "Do-29 образца 1921 года". Данная модель демонстрирует параллели между обоими проектами компнаии Dornier, созданными с разницей во времени почти в 40 лет.

Компания Dornier в то время не стала развивать далее эту идею, которая, вне всякого сомнения, опережала своё время. Полёты на сверхмалых скоростях, в связи с возникающими при этом проблемами в части механики, вряд ли могли быть успешными в те годы. Возможно, это и было причиной, по которой об этой идее позднее ничего не было слышно. Возможно, немецкая авиационная индустрия имела какие-либо ограничения, и дальнейшие исследования этой темы оказались лишены смысла.

(c) alternathistory.org.ua




 ЛТХ:
Модификация   Do.29
Размах крыла, м   13.20
Длина, м   9.50
Высота, м   2.96
Площадь крыла, м2   21.20
Масса, кг
  пустого самолета   1820
  нормальная взлетная   2620
Тип двигателя   2 ПД Lycoming GO-480-B1A6
Мощность, л.с.   2 х 270
Максимальная скорость, км/ч   290
Крейсерская скорость , км/ч   244
Практическая дальность, км   720
Практический потолок, м   4000
Экипаж, чел   2


 Доп. информация :


  Фотографии:

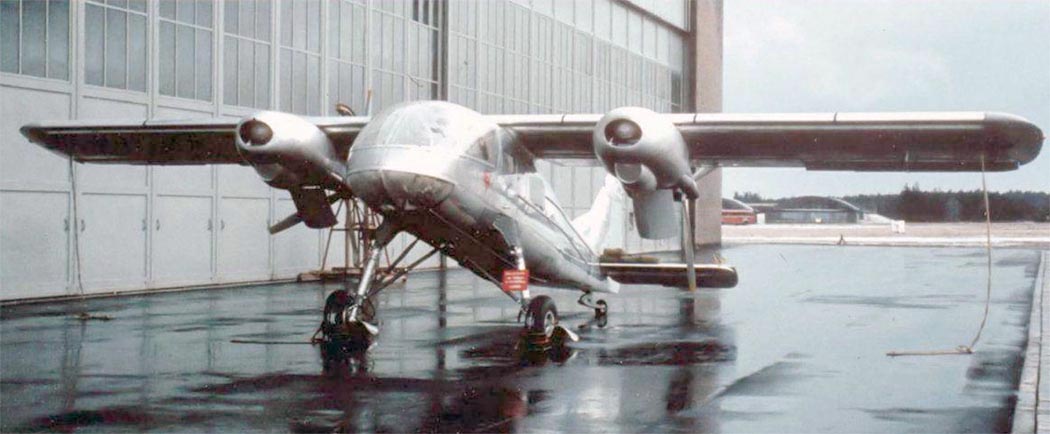

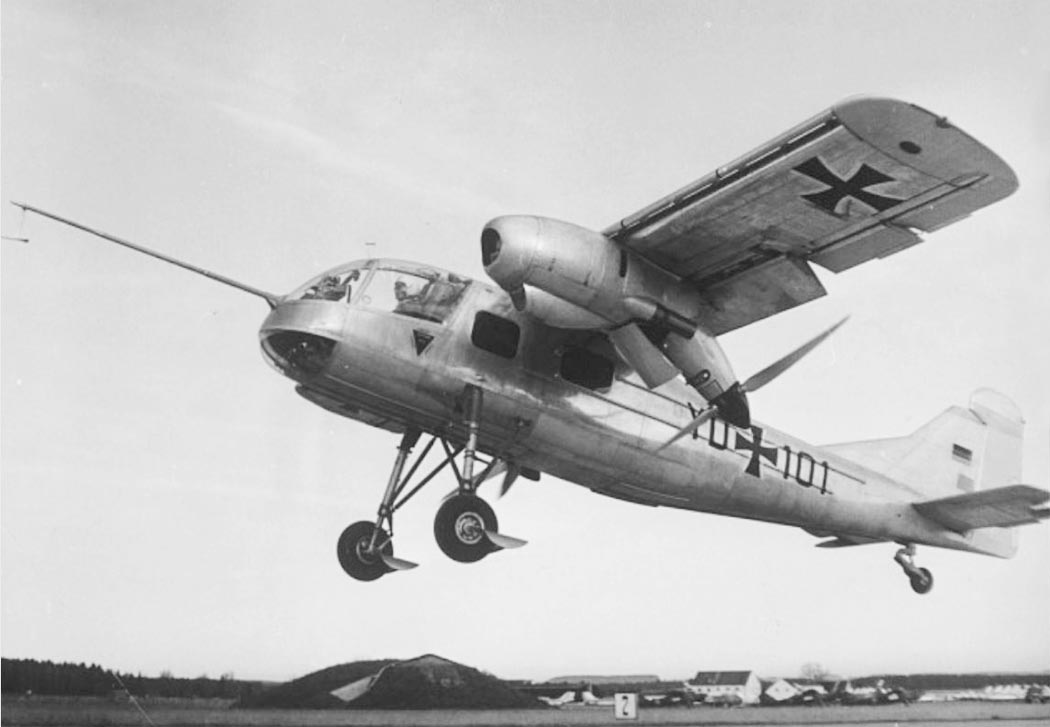

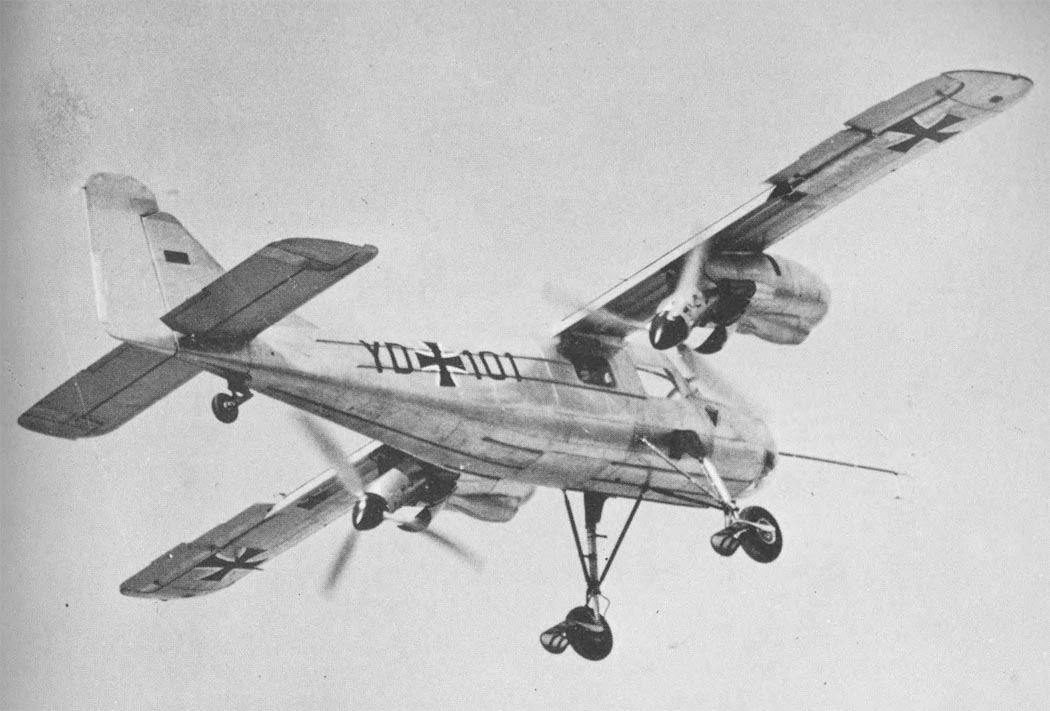

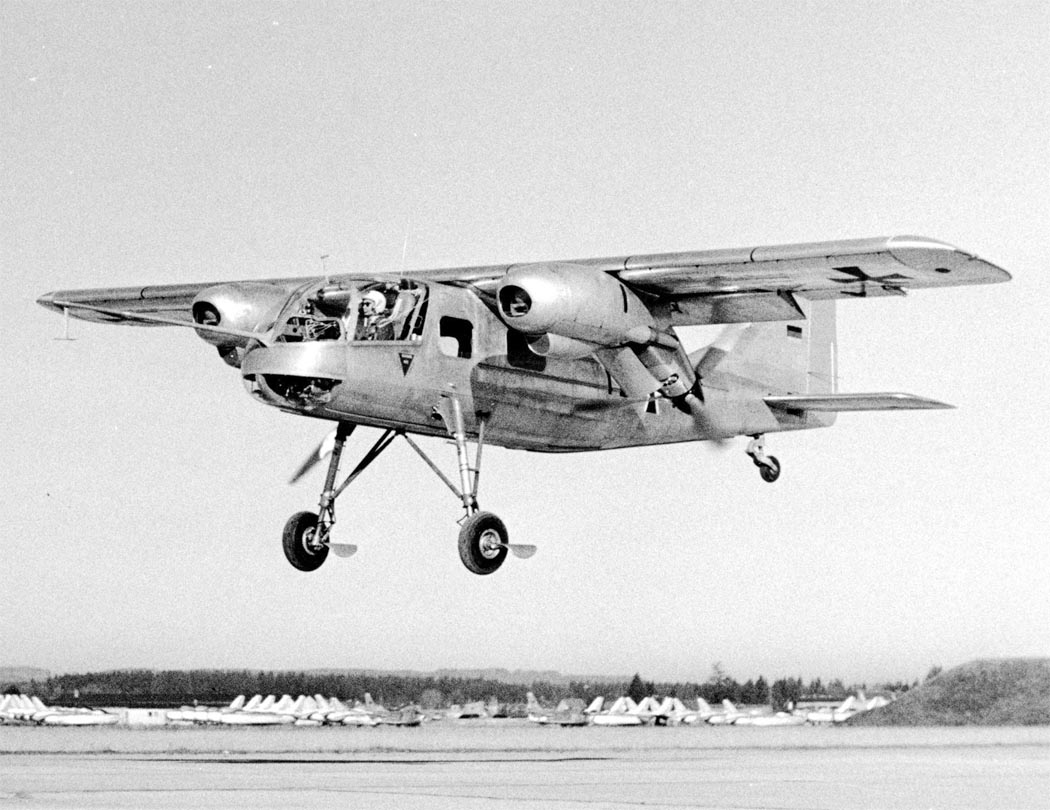

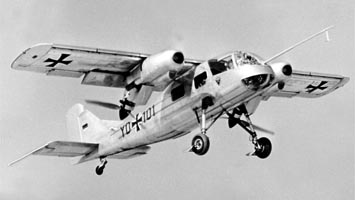

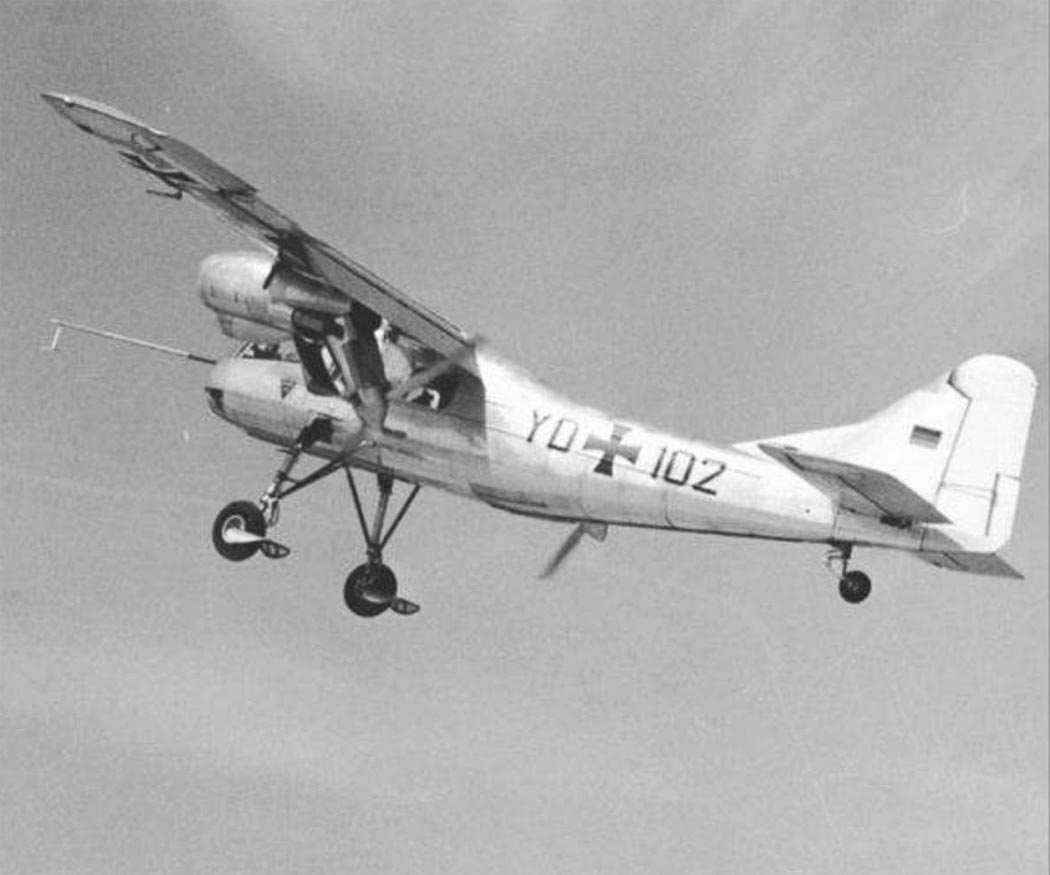

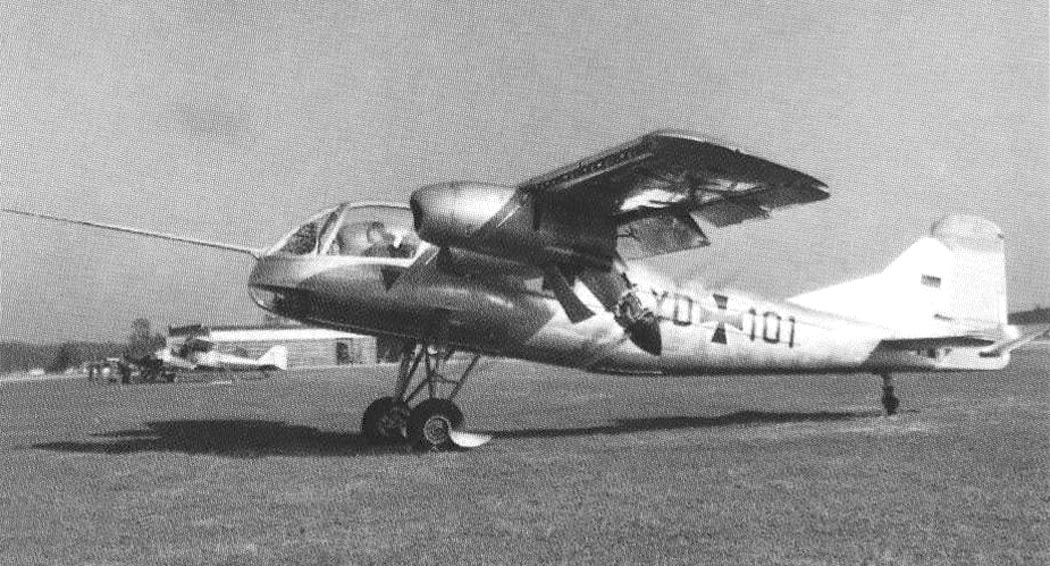

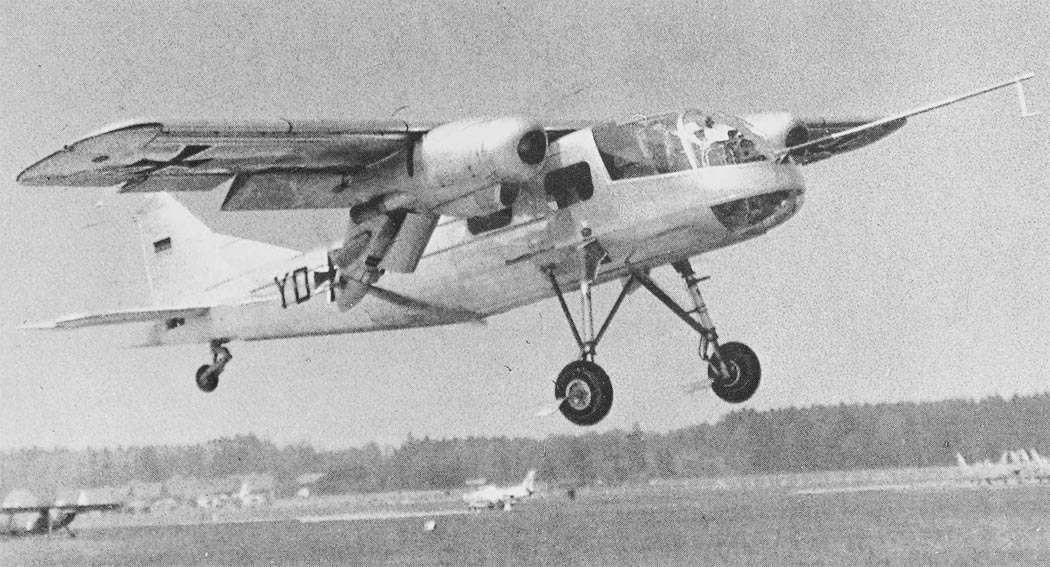

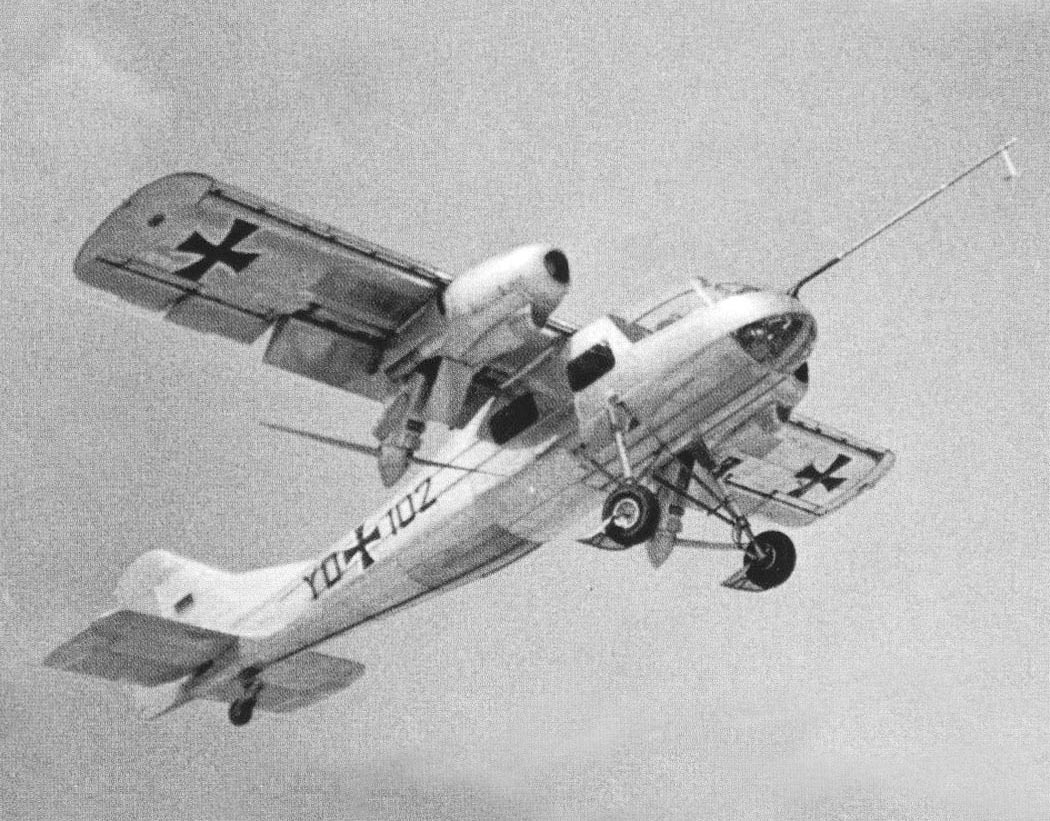

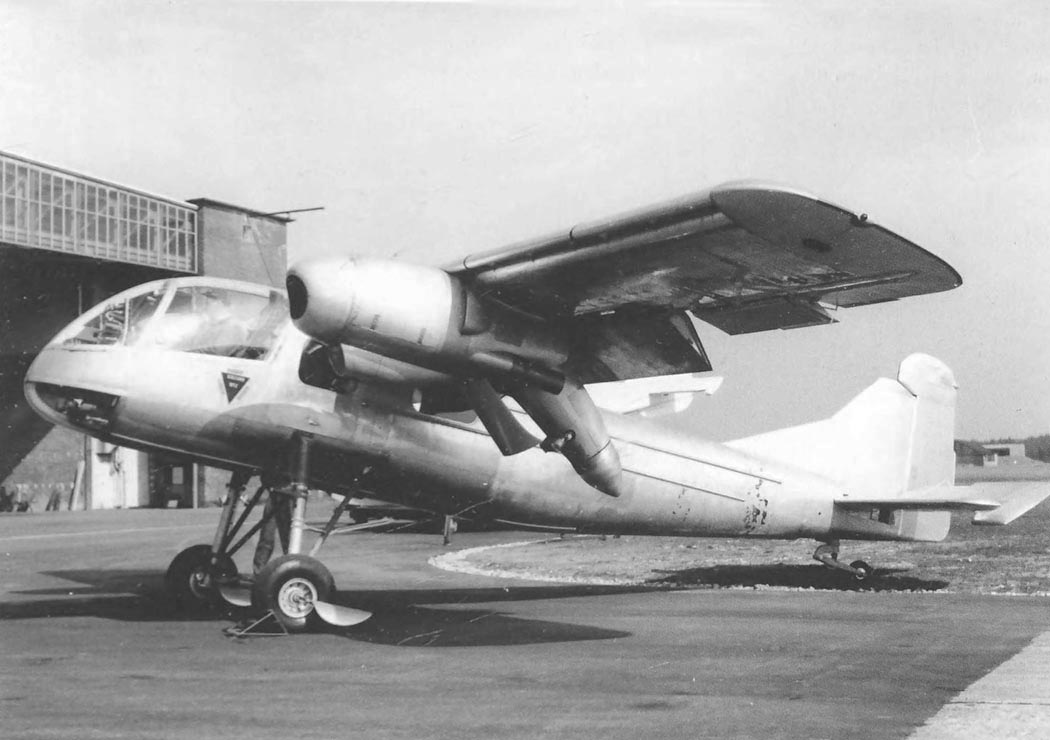

 Do.29

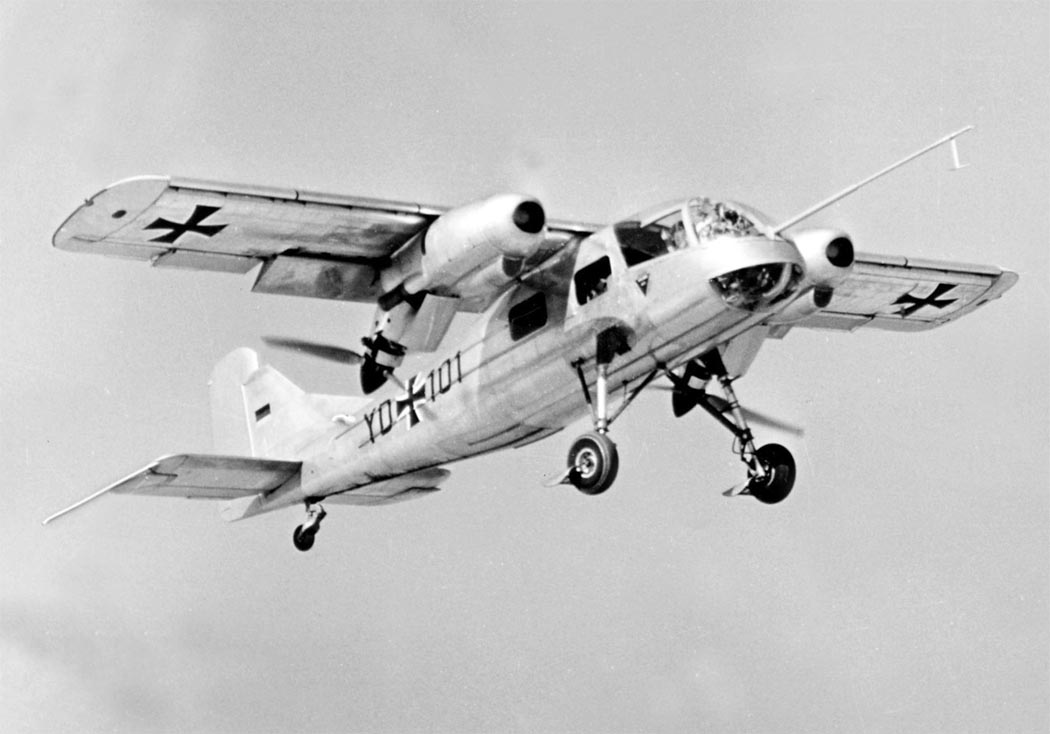

 Do.29

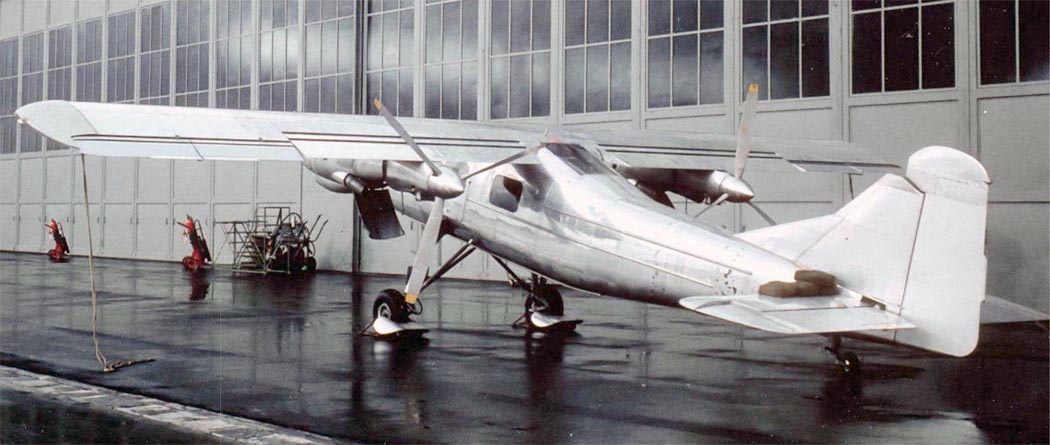

 Do.29

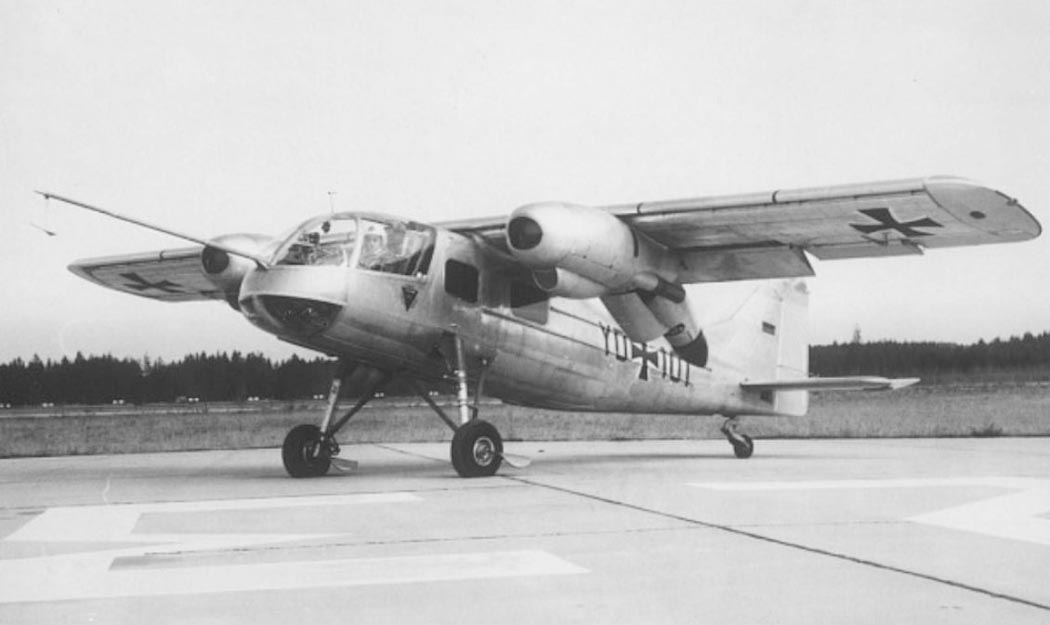

 Do.29
 Do.29

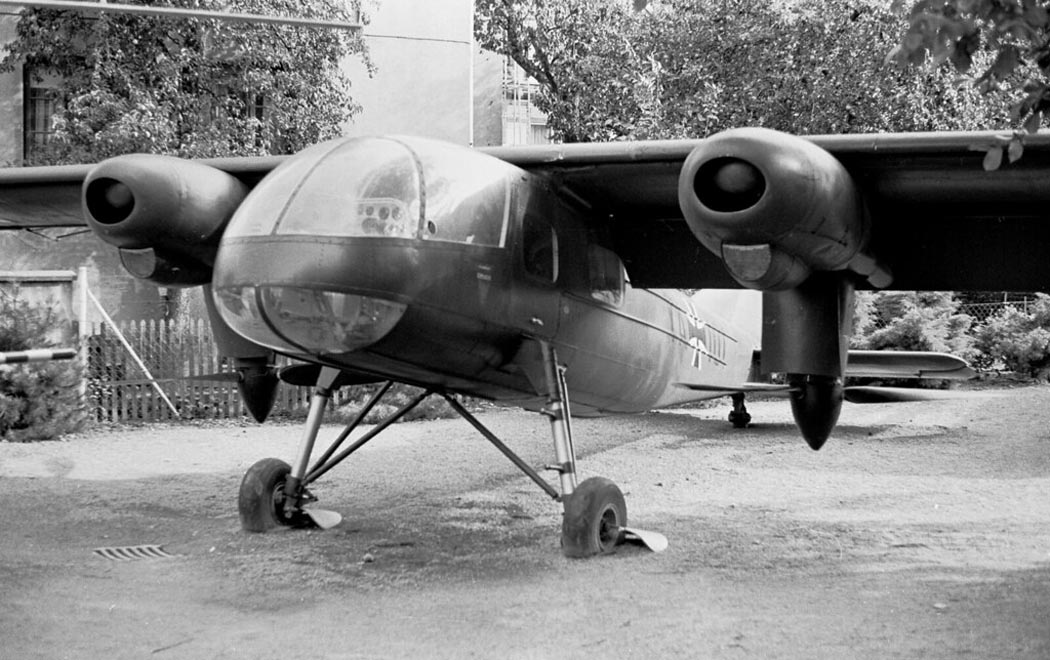

 Do.29 в вертолетном музее

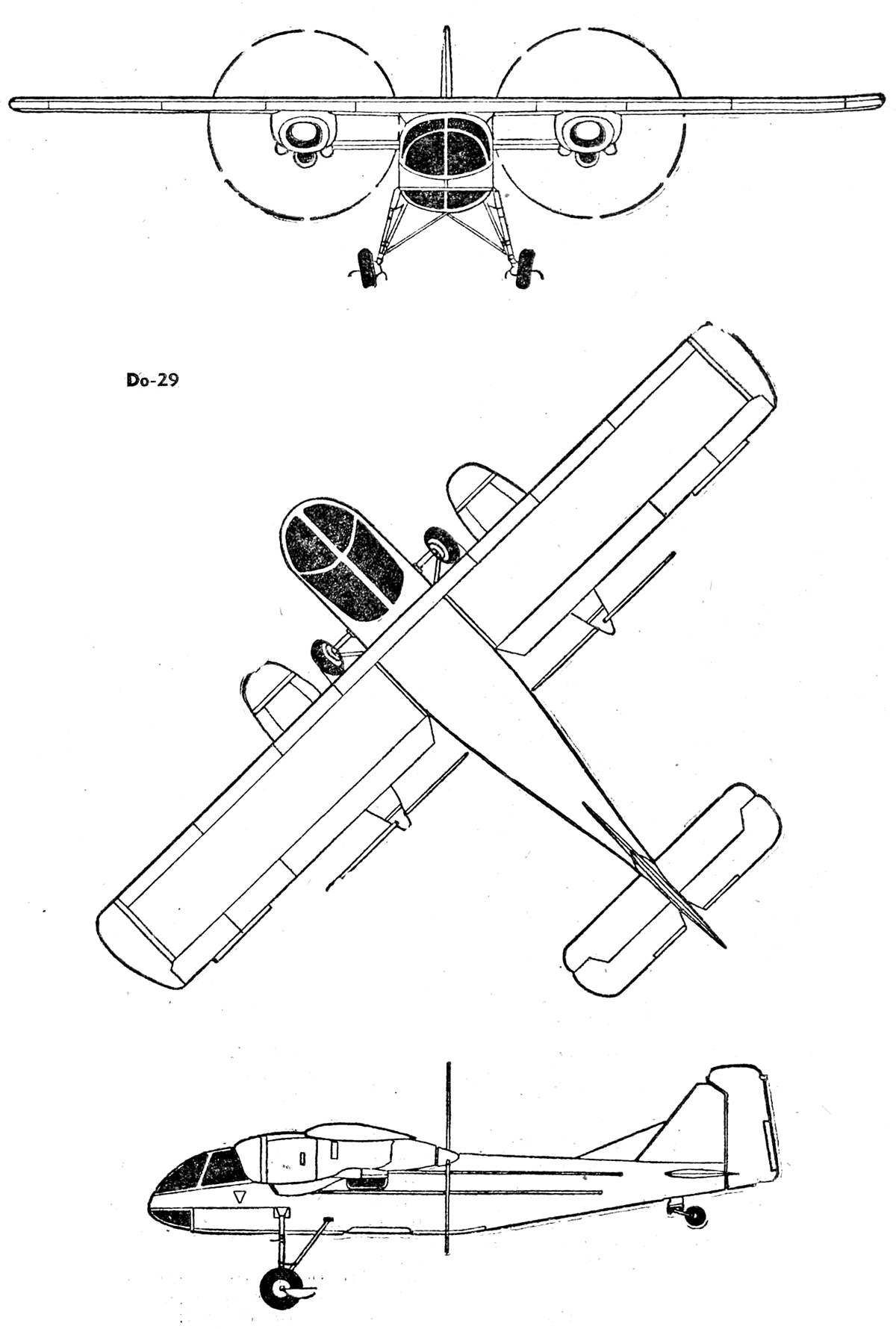

  Схемы:

 Do.29

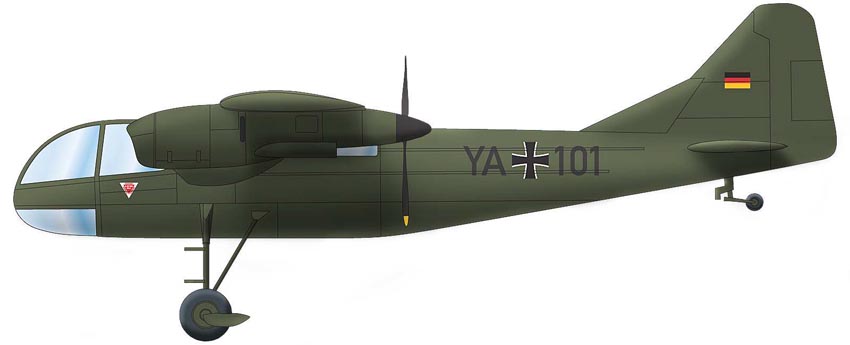

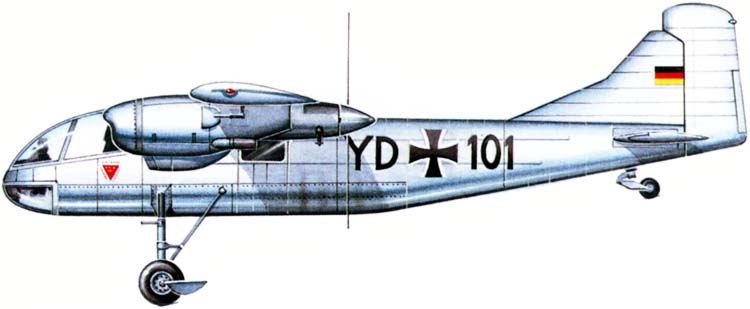

  Варианты окраски:

 Do.29







Список источников:

Альтернативная История. Иван Бякин. Экспериментальный самолет СВВП/СКВП Dornier Do 29
de Agostini. Мировая Авиация. Dornier Do 29
Flugzeugtechnik. Dornier Do 29
Prototypes.com. Prototypes.com. Le Dornier Do-31
1000aircraftphotos.com. No. 2935. Dornier Do 29 V1 ("YD+101") German Air Force
Luftfahrt international. Hans Justus Meier. Zwischen STOL und VTOL - Dornier Do 29
