   Ho.VII

Разработчик: Horten
Страна: Германия
Первый полет: 1944
Тип: Экспериментальный самолет
  ЛТХ     Доп. информация



В соответствующей специальной литературе утверждается, что Ho VII V1 летал с неубирающимся шасси. Это недоразумение могло иметь место из-за большого сходства Ho V V3 с Ho VII: обе машины имели одинаковый размах крыла и почти одинаковое остекление кабины.

По информации господина Вальтера Хортена (Walter Horten) твёрдо установлено, что к концу Второй Мировой войны был построен и облётан только один самолёт типа Ho VII.

Первые наброски самолёта типа Ho VII были сделаны в 1938 году. Horten Ho VII разрабатывался в качестве учебного самолёта, предназначенного для обучения пилотов управлению самолётами, выполненными по схеме "летающее крыло". Предполагалось, что эти прошедшие соответствующее обучение пилоты должны будут летать на выполненных по этой схеме самолётах-истребителях. В реальность эти планы стали воплощаться только с 1942 года, когда первый самолёт типа Ho VII V1 начали собирать на фирме Peschke в Миндене (Minden).

Horten Ho VII V1 был построен не позднее 1943 года, и пилоты Шайдхауэр (Scheidhauer) и Вальтер Хортен налетали на нём по 18 часов каждый. В марте 1945 года этот самолёт находился на испытаниях в Ораниенбурге (Oranienburg). О дальнейшей его судьбе до сих пор ничего не известно.

К концу войны началась постройка самолёта Horten Ho VII V2, но завершить работы до конца войны не удалось. Этот самолёт также как и Horten Ho VII V1 имел так называемый языкообразный руль (Zungenruder) в качестве замены руля направления. Самые важные элементы Ho VII V2 изображены на фотографиях, которые иллюстрируют короткое описание конструкции.

Для самолёта Ho VII V3, изготавливавшегося в конце войны компанией Peschke из Миндена, был произведен ряд деталей. Вместо языкообразного руля консоли крыла получили выдвижные закрылки, которые позднее применили на Ho IX.

Еще в 1945 году для обучения пилотов Horten Ho IX предполагалось изготовить серию из двадцати самолётов типа Ho VII. RLM присвоило самолётам Horten Ho IX номер 8-229. Заказ на доведение этих самолётов до стадии, позволяющей организовать серийное производство был выдан фирме Gotha.

Ho VII получил типовое обозначение 8-226.

Краткое техническое описание Ho VII

Центроплан крыла самолёта служил для размещения кабины экипажа, в которой сиденья курсанта и летчика-инструктора располагались одно за другим. Каркас крыла был выполнен из труб, получивших элементы, обеспечивающие окончательную формуа поперечного сечения. Консоли крыла крепились к центроплану при помощи болтовых соединений.

Каждая консоль крыла состоит из деревянных главного лонжерона и нервюр и фанерной обшивки. У Ho VII V1 и V2 на консоли крыла были установлены языкообразные рули, которые при необходимости могли выдвигаться. На месте этих рулей у Ho VII V3 на верхней и нижней поверхностях консолей крыла были установлены щитки, вследствие чего на этом самолёте консоли крыла были несколько изменены. Различие можно увидеть на фотографиях.

На самолёт было установлено убирающееся шасси с расположенной впереди носовой стойкой, состоявшей из двух отдельных расположенных параллельно стоек. Передние стойки шасси убирались назад в направлении хвоста в среднюю часть фюзеляжа. Два отдельных элемента передней стойки были прочно соединены между собой и при нахождении самолёта на земле воспринимали 50% веса самолёта.

Соответственно на обе стойки основного шасси при нахождении самолёта на земле приходилось по 25% веса самолёта.

Основные стойки шасси убирались в направлении вперёд в закрываемые створками ниши, расположенные в центроплане крыла. Привод стоек шасси был гидравлическим.

Установленная на самолёте силовая установка состояла из двух двигателей As 10 C, размещавшихся в центроплане крыла и при помощи длинных валов вращавших воздушные винты изменяемого шага компании Argus. Двигатели располагались перед главным лонжероном. За лонжероном были расположены два топливных бака ёмкостью по 300 литров каждый.

Управление по вертикали осуществляется при помощи расположенных на консолях крыла элевонов. На Ho VII V1 и V2 для помощи элеронам на консолях крыла устанавливались языкообразные рули, которые при необходимости могли выдвигаться на 40 см. На своей обратной поверхности эти языкообразные рули имели клинообразные пустоты, обеспечивавшие лучшее завихрение воздушных потоков и, таким образом, позволяющие получить лучшую эффективность руля направления. На Ho VII V3 на консоли крыла также устанавливались рули, что было связано с сопротивлением и завихрениями воздушных потоков, вызванных рулями направления.

В центроплане крыла между двигателями силовой установки размещался посадочный щиток, который мог отклоняться до 60°. На задней кромке каждой консоли крыла между корневой частью и элевоном располагался еще один руль, выполнявший вспомогательные функции при взлёте и посадке и отклонявшийся до 45°.

(c) alternathistory.com




 ЛТХ:
Модификация   Ho.VII
Размах крыла, м   16.50
Длина, м   7.50
Высота, м   2.60
Площадь крыла, м2   44.00
Масса, кг
  пустого самолета   2200
  максимальная взлетная   3200
Тип двигателя   2 ПД Argus As 10c
Мощность, л.с.   2 х 240
Максимальная скорость , км/ч   340
Крейсерская скорость , км/ч   310
Практическая дальность, км   1280
практический потолок, м   8000
Экипаж, чел   2


 Доп. информация :

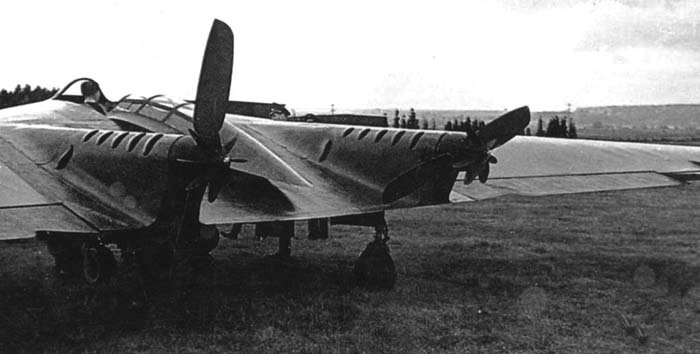

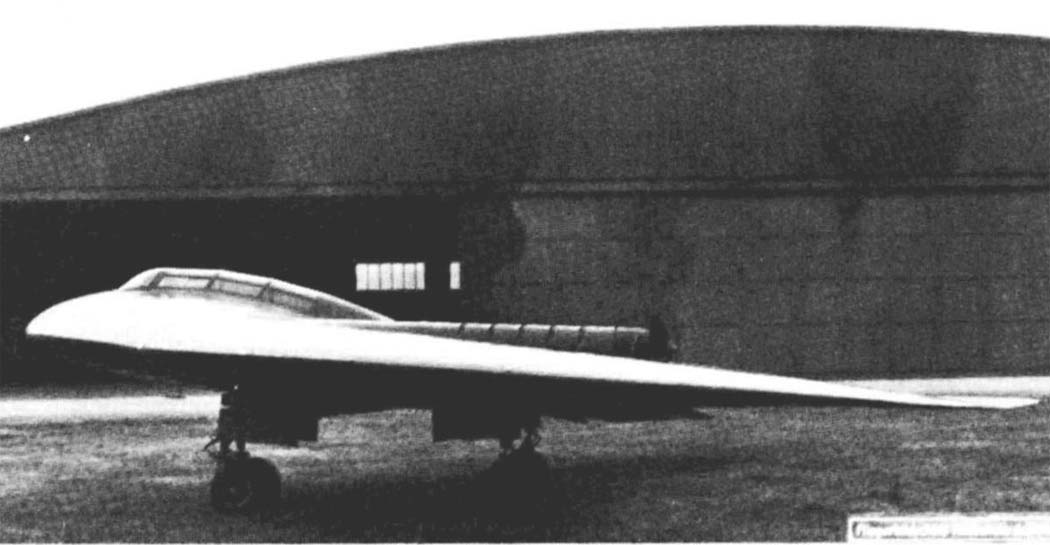

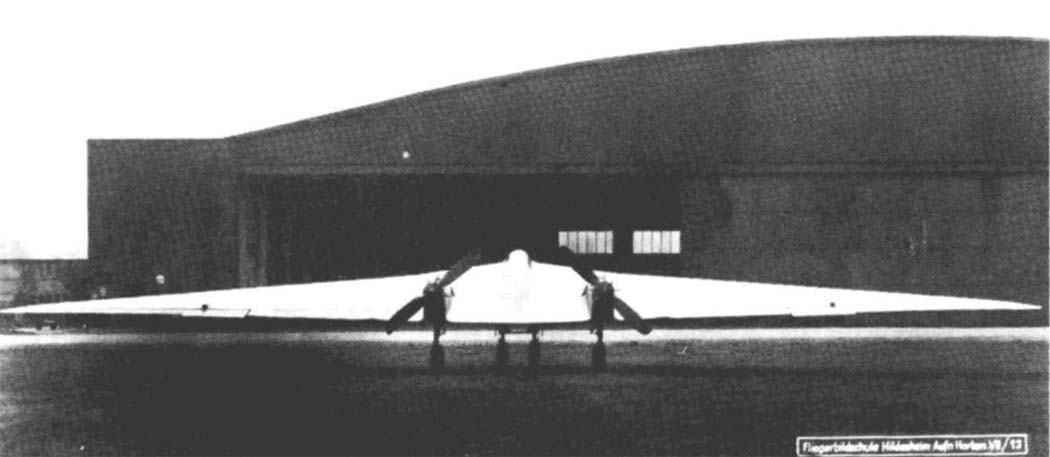

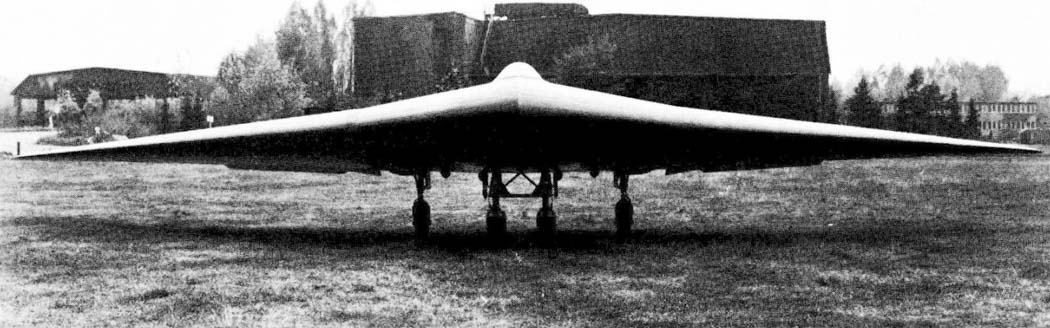

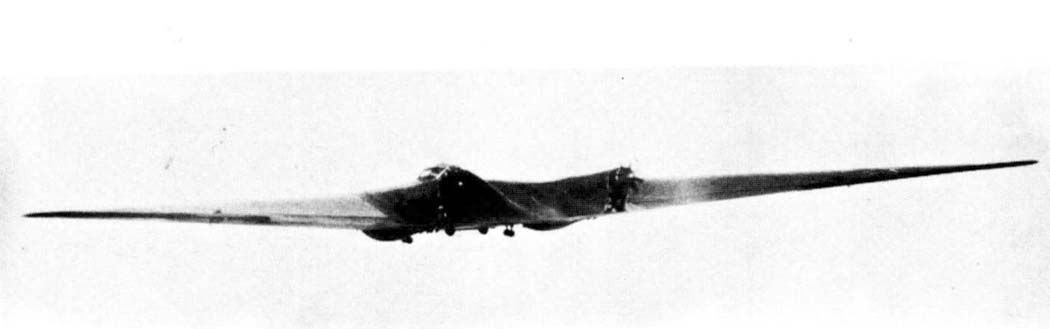

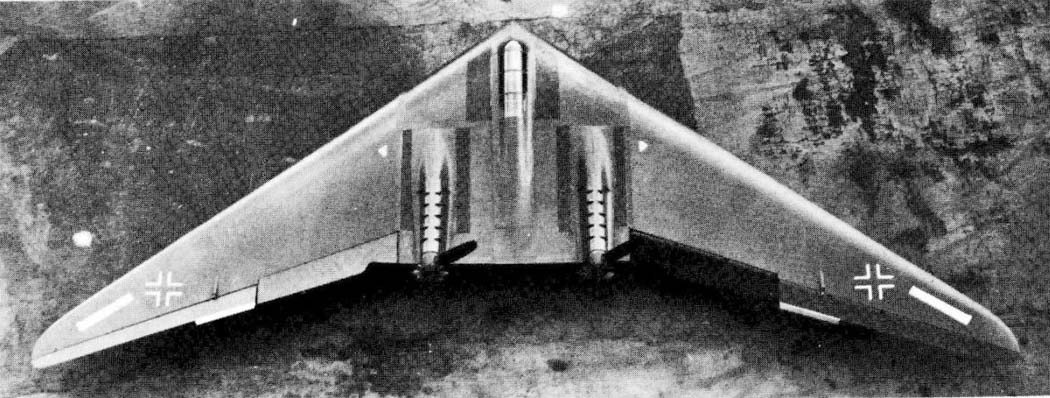

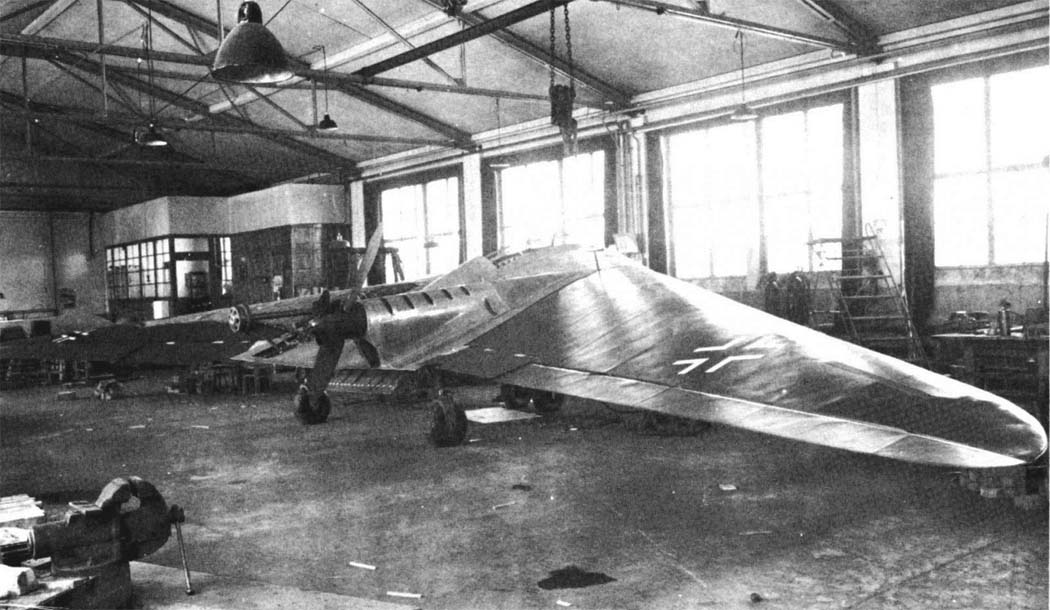

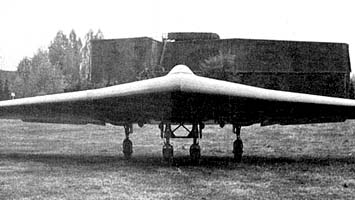

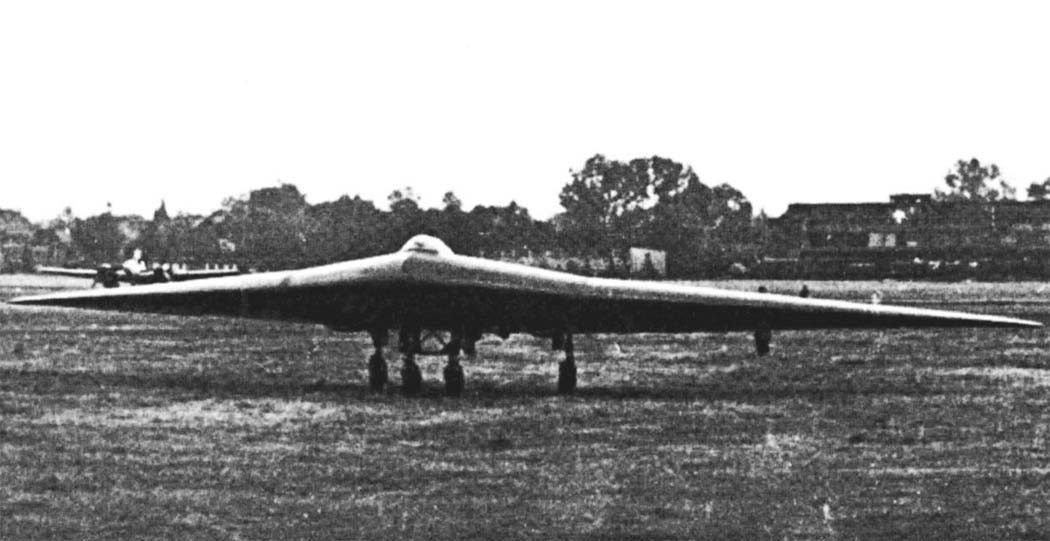

  Фотографии:

 Ho.VII
 Ho.VII
 Ho.VII
 Ho.VII
 Ho.VII
 Ho.VII
 Ho.VII
 Ho.VII

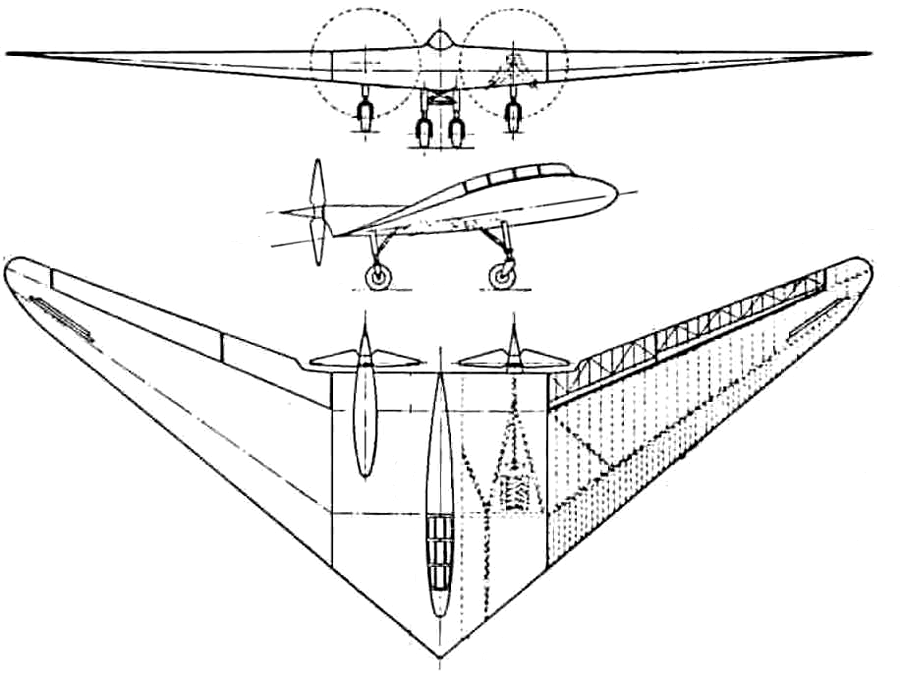

  Схемы:

 Ho.VII







Список источников:

Альтернативная Авиация. Иван Бякин. Учебные самолёты Horten Ho VII
Крылья Родины. Вячеслав Козырев, Михаил Козырев. Летающие крылья Хортенов
А.Шепелев. Призрак Тюрингии
Dan Johnson. Luft'46
Douglas Bullard. The Nurflugel Page
Luftfahrt International. Horten Ho VII : Schulflugzeug
