главная экспериментальные
   Multiplane

Разработчик: Johns
Страна: США
Первый полет: 1919
Тип: Экспериментальный самолет
  ЛТХ     Доп. информация



В 1919 году инженер Герберт Джонс (Herbert John) решил построить суперсамолет, получивший обозначение Multipalne. Поскольку конструкционные материалы ограничивали размах крыльев, он решил добиться необходимой подъемной силы простым брутфорсом, и к трипланной трехфюзеляжной конструкции были приделаны еще две бипланные коробки. Плюс к тому, для управляемости всего этого - машина была оснащена шестью большими элеронами на центральном триплане (я даже не знаю как называть эти крылья - хочется по аналогии с трехмачтовыми парусниками: фок-крылья, грот-крылья и бизань-крылья, иначе путаница наступает). Приводилось все это хозяйство в движение тремя моторами Либерти.

Два толкающих мотора размещались в боковых фюзеляжах, третий тянущий - в среднем, главном корпусе. Такая схема высвобождала передние части боковых корпусов, где могли быть расположены подвижные огневые точки, чем Джонс предвосхитил идеи своих коллег из отдаленного лет на 15-17 будущего, кстати. Впрочем, весь этот авангардизм ни к чему хорошему не привел. Суммарное сопротивление всей этой конструкции оказалось таким, что после взлета аппарат летал как в анекдоте, "медленно и печально". Плюс тому, усилия на шести огромных элеронах вышли такими, что пилотов надо было бы набирать среди штангистов или борцов-профи.

Первый полет Multiplane состоялся в 1920 году. Летные качества этой "трижды этажерки" не выдерживали никакой критики, поэтому несмотря на все усилия конструктора, который пытался взбодрить свое детище, - после нескольких полетов самолет был признан неудачным, желающих его закупить не нашлось ни среди военных, ни среди гражданских авиаторов. Простояв некоторое время, он был продан в утиль и разобран.





 ЛТХ:
Модификация   Multiplane
Размах крыла, м   32.40
Длина, м   17.80
Высота, м
Площадь крыла, м2
Масса, кг
  пустого самолета
  максимальная взлетная
Тип двигателя   3 ПД Liberty 12
Мощность, л.с.   3 х 400
Максимальная скорость , км/ч
Радиус действия, км
Практический потолок, м
Экипаж, чел   3


 Доп. информация :


  Фотографии:

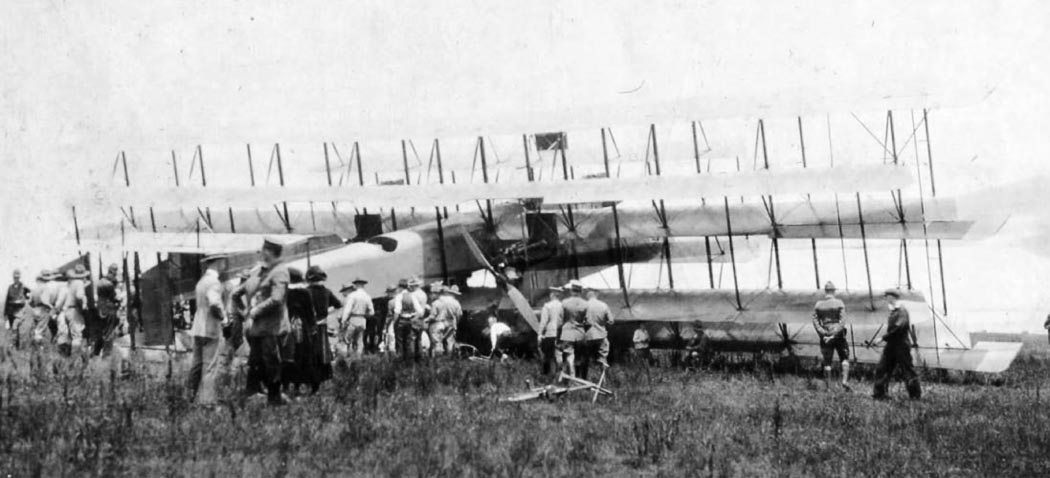

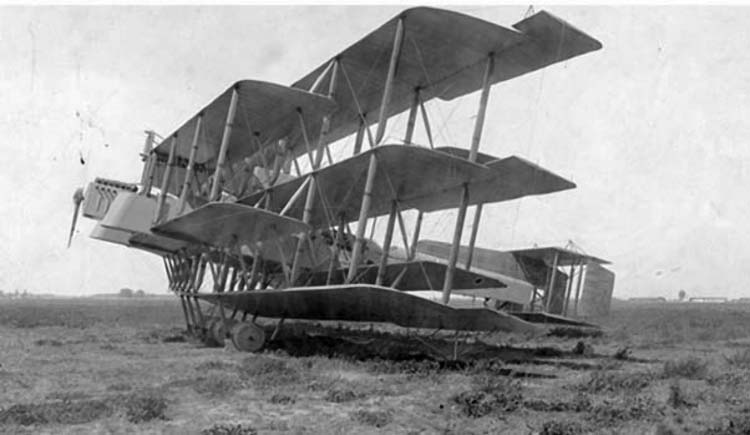

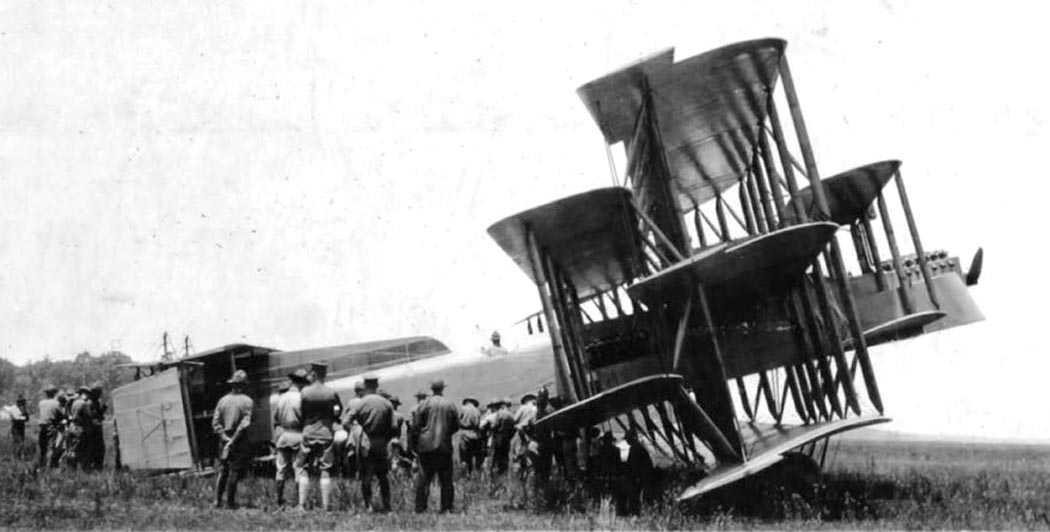

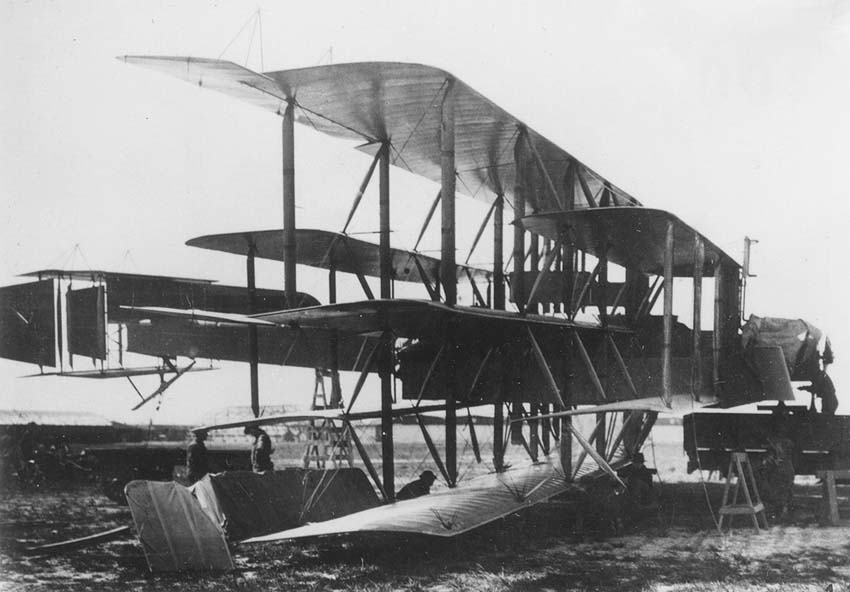

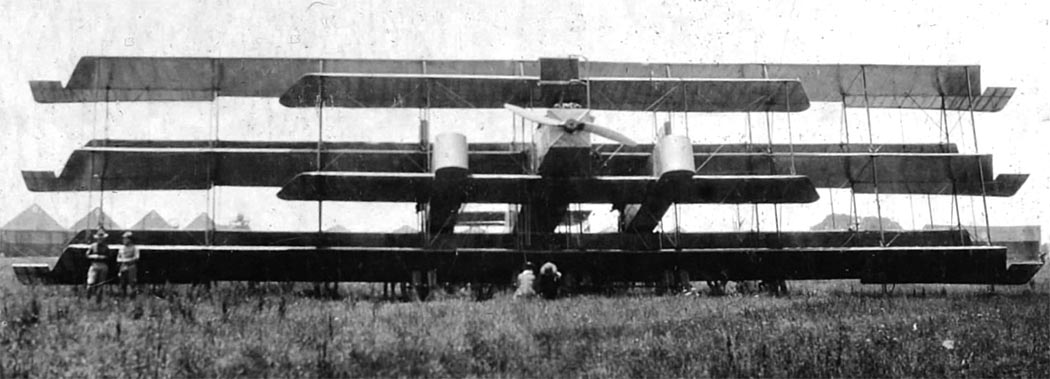

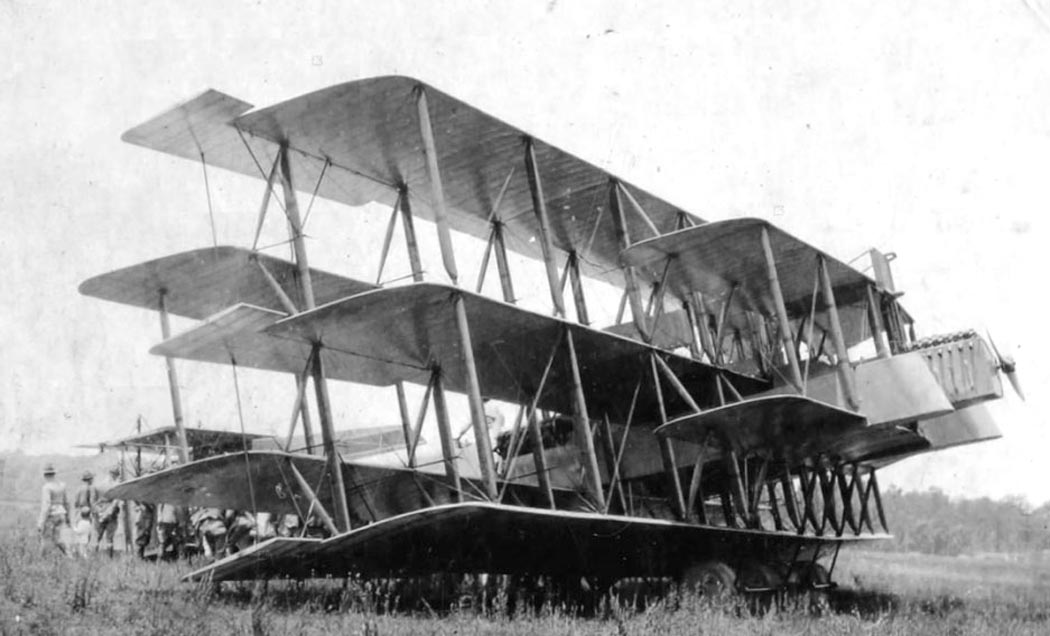

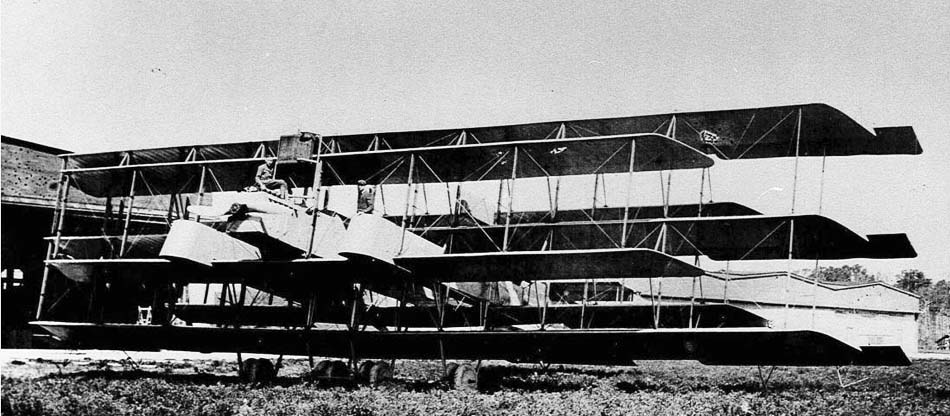

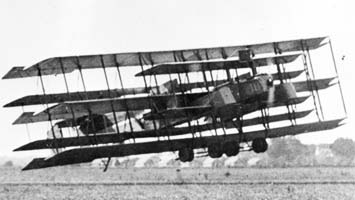

 Multiplane
 Multiplane
 Multiplane
 Multiplane
 Multiplane
 Multiplane
 Multiplane
 Multiplane
 Multiplane







Список источников:

Stranger_NN. Семь крыльев и три фюзеляжа... John's multiplane
Arizona Aviation History. The Ruth Reinhold Collection. Johns Multiplane
Aerofiles.com. Johns
Le Fana de l'Aviation 2020-04. Alexis Rocher. "Johns Multiplane" : Sept ailes pour un saut de puce
