   SAAB 210 Lilldraken

Разработчик: SAAB
Страна: Швеция
Первый полет: 1952
Тип: Экспериментальный самолет
  ЛТХ     Доп. информация



В Швеции 60 лет назад в рамках создания истребителя J-35 Draken был разработан и построен необычный экспериментальный самолет, получивший обозначение SAAB 210 Lilldraken. Он представлял собой выполненный в масштабе 1:10 летающий аналог Draken. Данная машина стала первым в мире полетевшим самолетом с крылом, имеющим двойную стреловидность, что в 1950-х гг. было в новинку. SAAB-210 сыграл важнейшую роль в последующем успехе компании Draken.

В 1949 году военно-воздушные силы Швеции (Flygvapen) опубликовали требования для самолета-перехватчика, призванного заменить SAAB J29, который свой первый полет совершил в предыдущем году. Новый самолет предназначался для обеспечения противовоздушной обороны. Основными целями должны были быть бомбардировщики, а это требовало скорости горизонтального полета в пределах 1,4-1,5 Маха (позже данный диапазон увеличили до 1,7-1,8 Маха), высокой скороподъемности и способности работать от тех же высотах, что и J29.

Главные конструкторы компании Эрик Братт и Ларс Бризинг пришли к заключению, что для выполнения этих условий наилучшие результаты даст использование схемы "бесхвостка" с треугольным тонким крылом, имеющим малое удлинение. Требовалось создать самолет, легкий по конструкции, с небольшой нагрузкой на крыло и малым волновым сопротивлением. Конструкторы приняли решение установить на самолете крыло переменной стреловидности. Угол наклона у основания крыла составлял около 80 градусов, а приблизительно на полуразмахе он уменьшался до 57 градусов. Данную форму крыла называли "двойная дельта". У крыла с двойной стреловидностью больше преимуществ, чем недостатков. Оно в сравнении с треугольным обладает большей подъемной силой на посадке самолета. Главным источником подъемной силы на дозвуковой скорости служат внешние части крыла. Вытянутая вперед корневая часть при сверхзвуковой скорости начинает генерировать силу направляющую вверх, тем самым удерживая аэродинамический фокус от сдвига назад. Основной недостаток такой схемы - сложность изготовления.

Однако конструкторы столкнулись с вполне ожидаемой и довольно сложной проблемой: до того момента летательных аппаратов с такой формой крыла никто не строил. Конечно, все теоретические расчеты показывали, что данная форма является идеальной, но обойтись без экспериментов невозможно. Испытания в аэродинамической трубе показали преимущества данной конфигурации, что было подтверждено на меньшем Draken, получившем название SAAB 210 LillDraken. В августе 1951 года машина была готова.

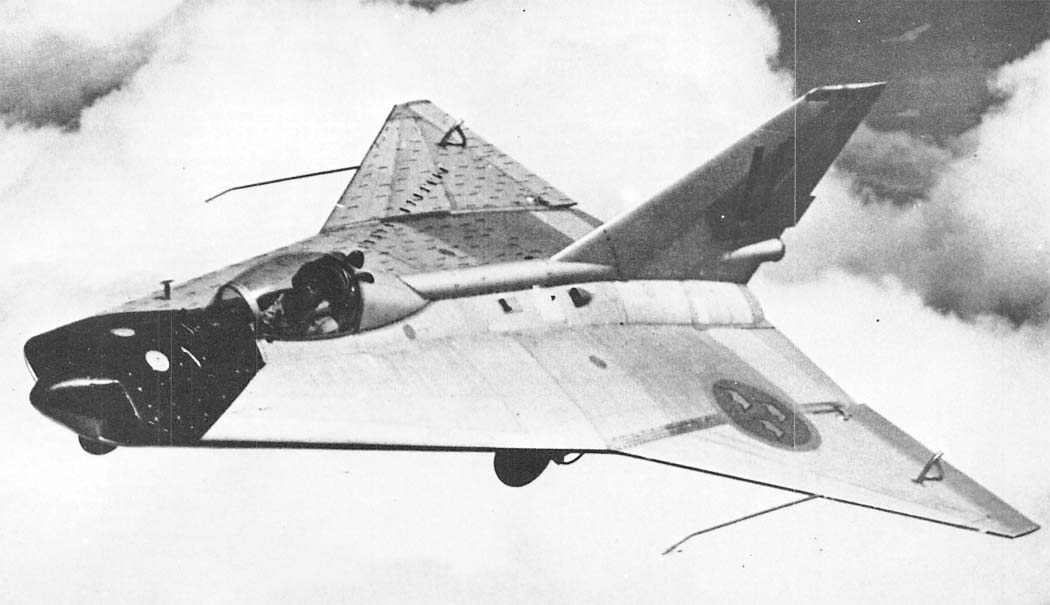

Несмотря на довольно небольшие размеры, SAAB 210 Lill-Draken был вполне пристойным реактивным самолетом, с двигателем Armstrong Siddeley Adder (тяга 467 кг) развивающим скорость до 650 км/ч. Saab 210 использовали для полного изучения характеристик дельтовидного крыла, тестирования характеристик во время полетов на низких скоростях и проверки других конструктивных предположений, прежде чем начать изготовление полномасштабного прототипа. Вся верхняя поверхность крыла была покрыта лоскутами ткани для визуализации процесса обтекания. Небольшие размеры планера послужили причиной некоторых конструктивных особенностей самолета. Например, конструкторы смогли реализовать лишь частичную уборку шасси, отсутствовали створки ниш шасси. Также небольшие габариты повлияли и на дальность полета, поскольку большого запаса топлива он не мог взять на борт. Поскольку SAAB 210 все-таки являлся экспериментальным самолетом, он не был застрахован от катастроф и аварий, поэтому самолет оснастили катапультируемым креслом (но оно так и не пригодилось).

Наземные испытания необычного летательного аппарата начались в ноябре, а свой первый полет он совершил 21 января 1952 года. Пилотом стал Бенгт Олов (Bengt Olow). Продолжительность первого полета составляла не более 30 минут. Всего за четыре года испытаний SAAB 210 Littdraken выполнил около 1000 полетов. В период с 1952 по 1955 год на данном летательном аппарате были проверены все теории. Полученные в ходе испытаний результаты дали ценные данные для разработки истребителя SAAB 35 Draken.

Внешний вид SAAB 210 Littdraken в процессе создания менялся три раза. Изменялась конструкция крыла и конфигурация воздухозаборников. В ходе научно-исследовательских и опытно-конструкторских работ было установлено, что длина воздухозаборников первого опытного экземпляра избыточна. Модификации с укороченными каналами воздухозаборников присвоили обозначение SAAB 210B. В данной модификации в носовой части в обтекателе размещалась РЛС. При этом размеры соответствовали будущей реальной радиолокационной станции истребителя. Площадь крыла немного уменьшили. Именно эта машина сохранилась до настоящего времени и является экспонатом музея ВВС Швеции в Линчепинге. К 1955 году будущий истребитель SAAB получил полностью сложившийся облик. К этому времени все дозвуковые исследования уже выполнили.





 ЛТХ:
Модификация   SAAB 210
Размах крыла, м   4.90
Длина, м   9.10
Высота, м   3.20
Площадь крыла, м2   13.00
Масса, кг
  пустого   4900
  нормальная взлетная   8400
Тип двигателя   1 ТРД Armstrong Siddeley Adder
Тяга , кгс   1 х 476
Максимальная скорость, км/ч   650
Продолжительность полета, ч   1.8
Практический потолок, м   12000
Экипаж, чел   1


 Доп. информация :


  Фотографии:

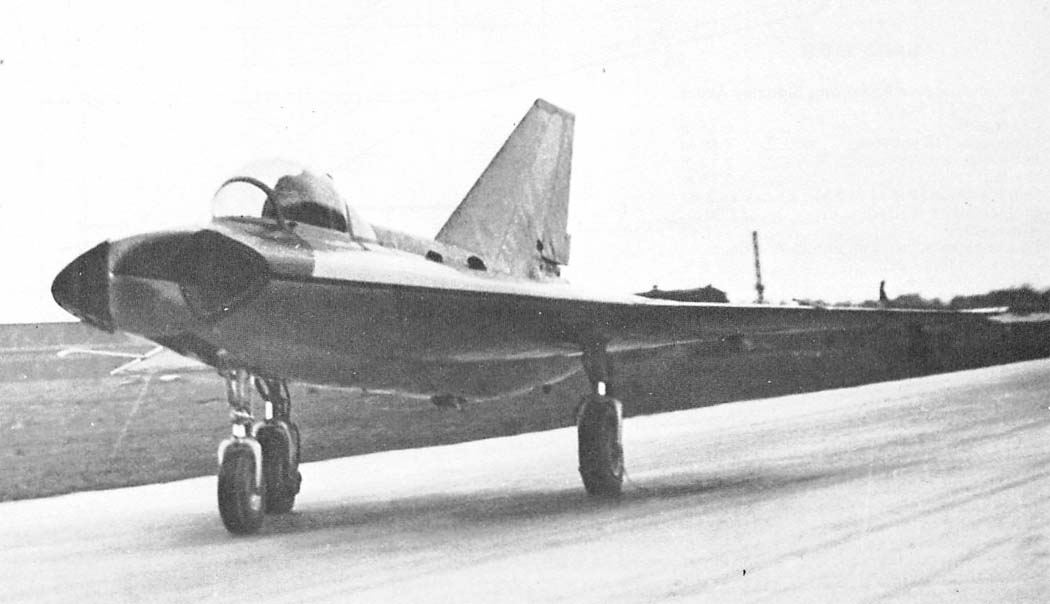

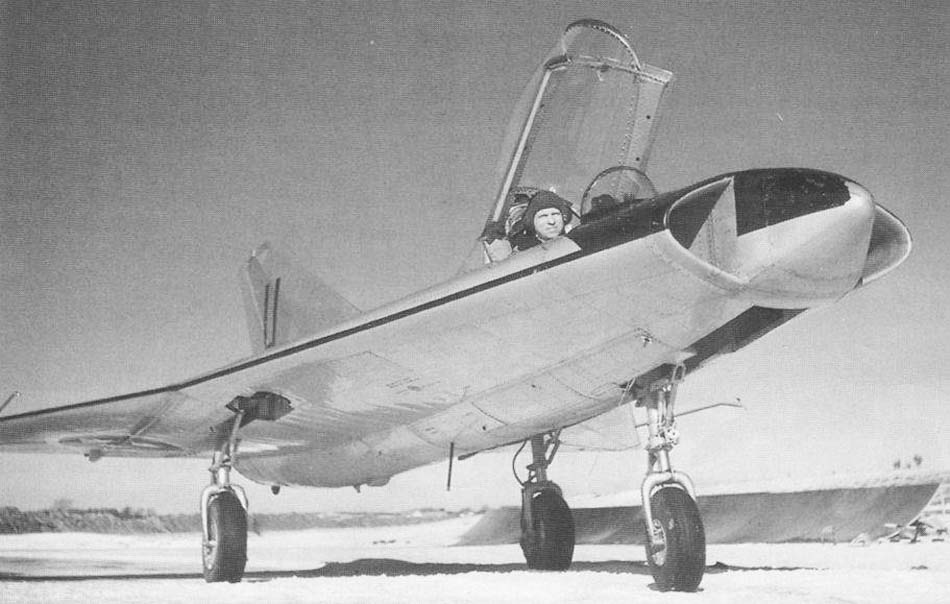

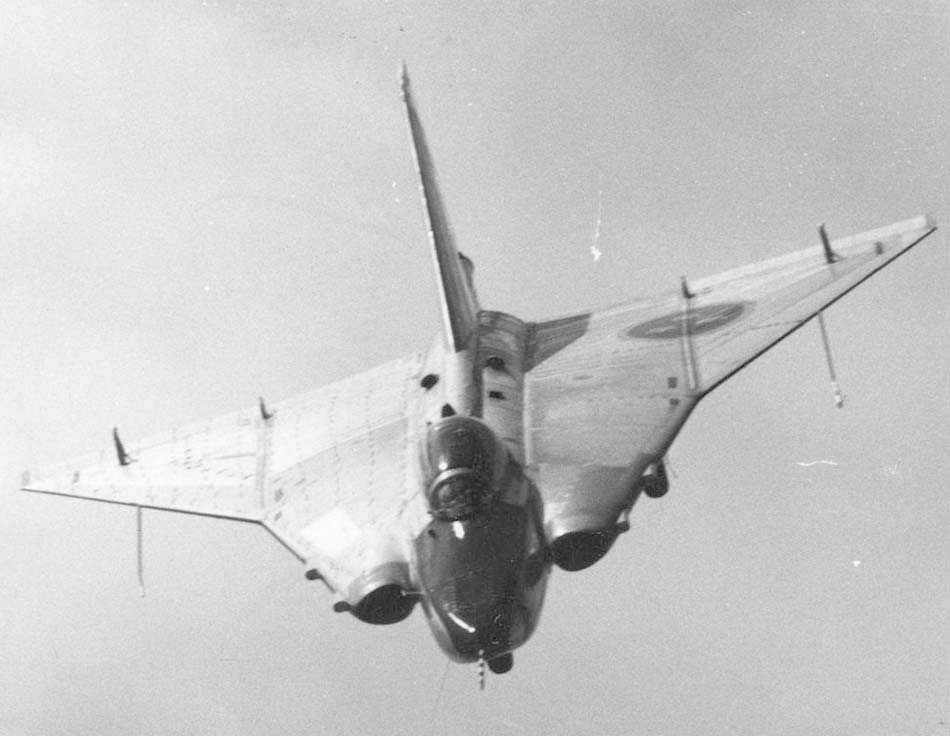

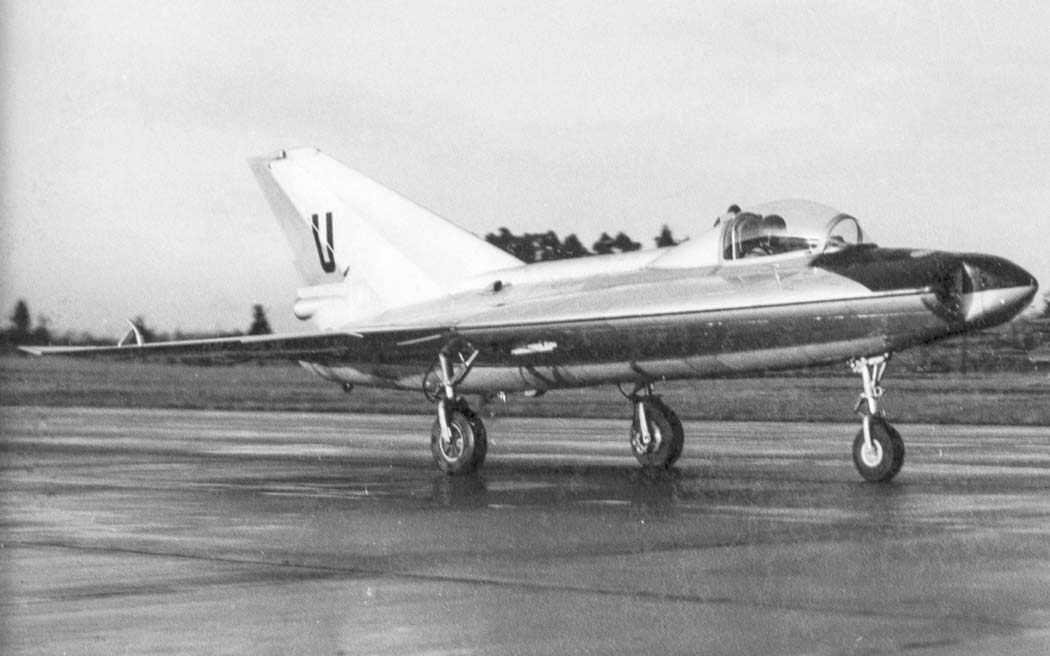

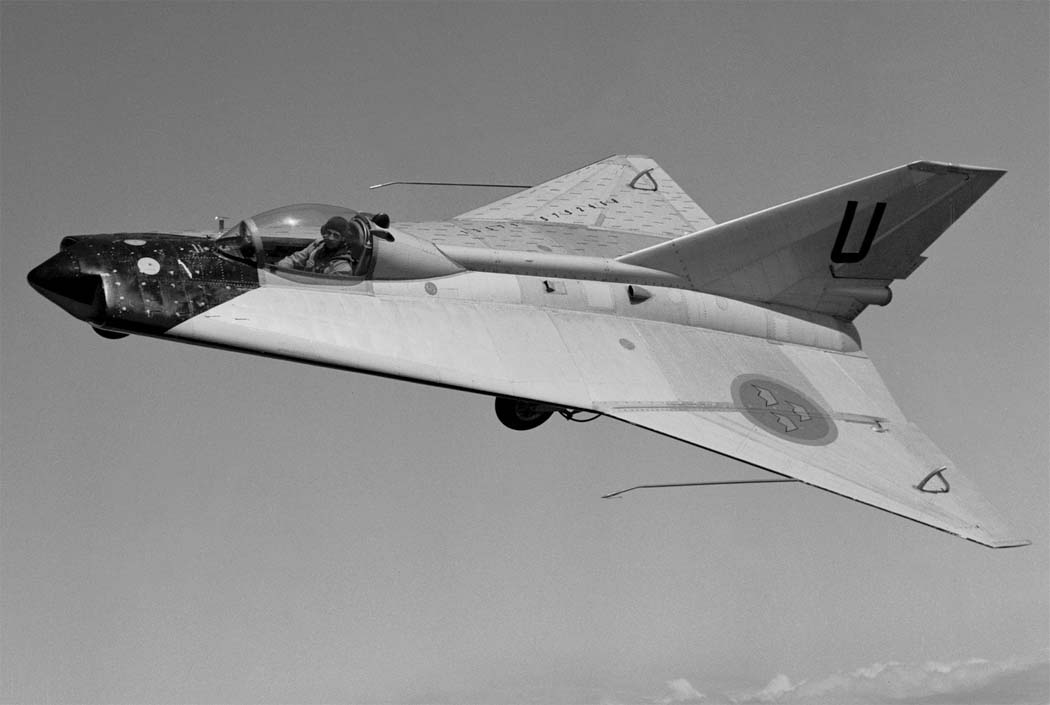

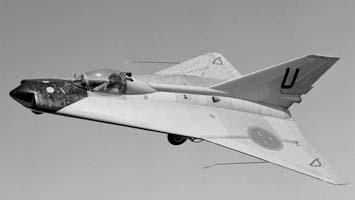

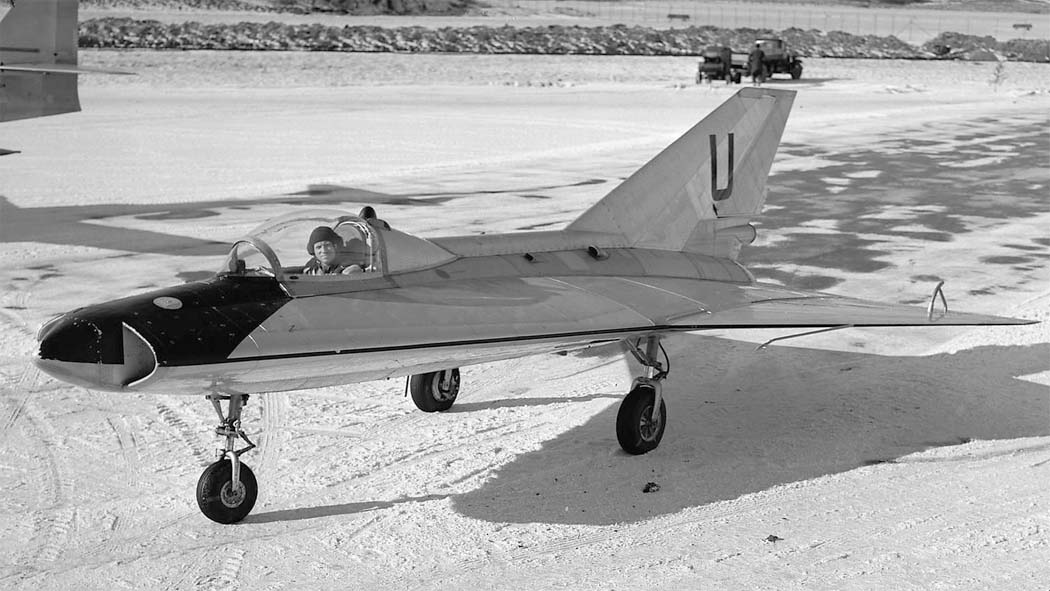

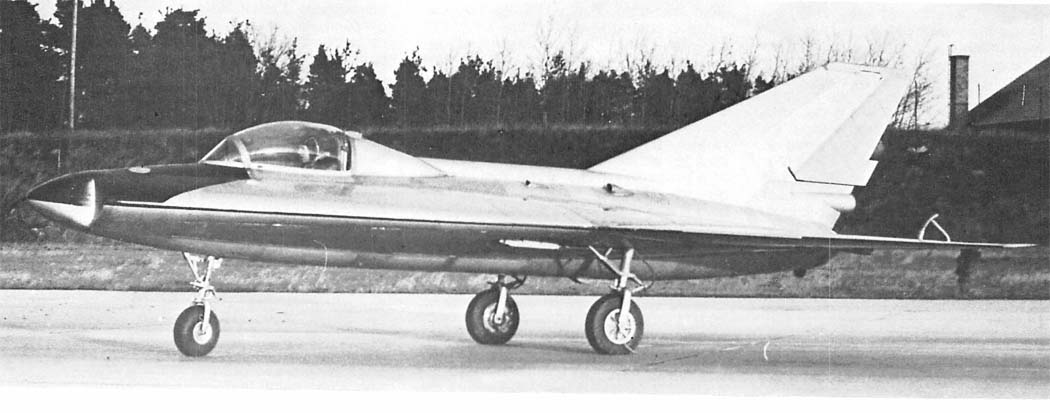

 SAAB 210
 SAAB 210
 SAAB 210
 SAAB 210
 SAAB 210
 SAAB 210
 SAAB 210
 SAAB 210

  Схемы:

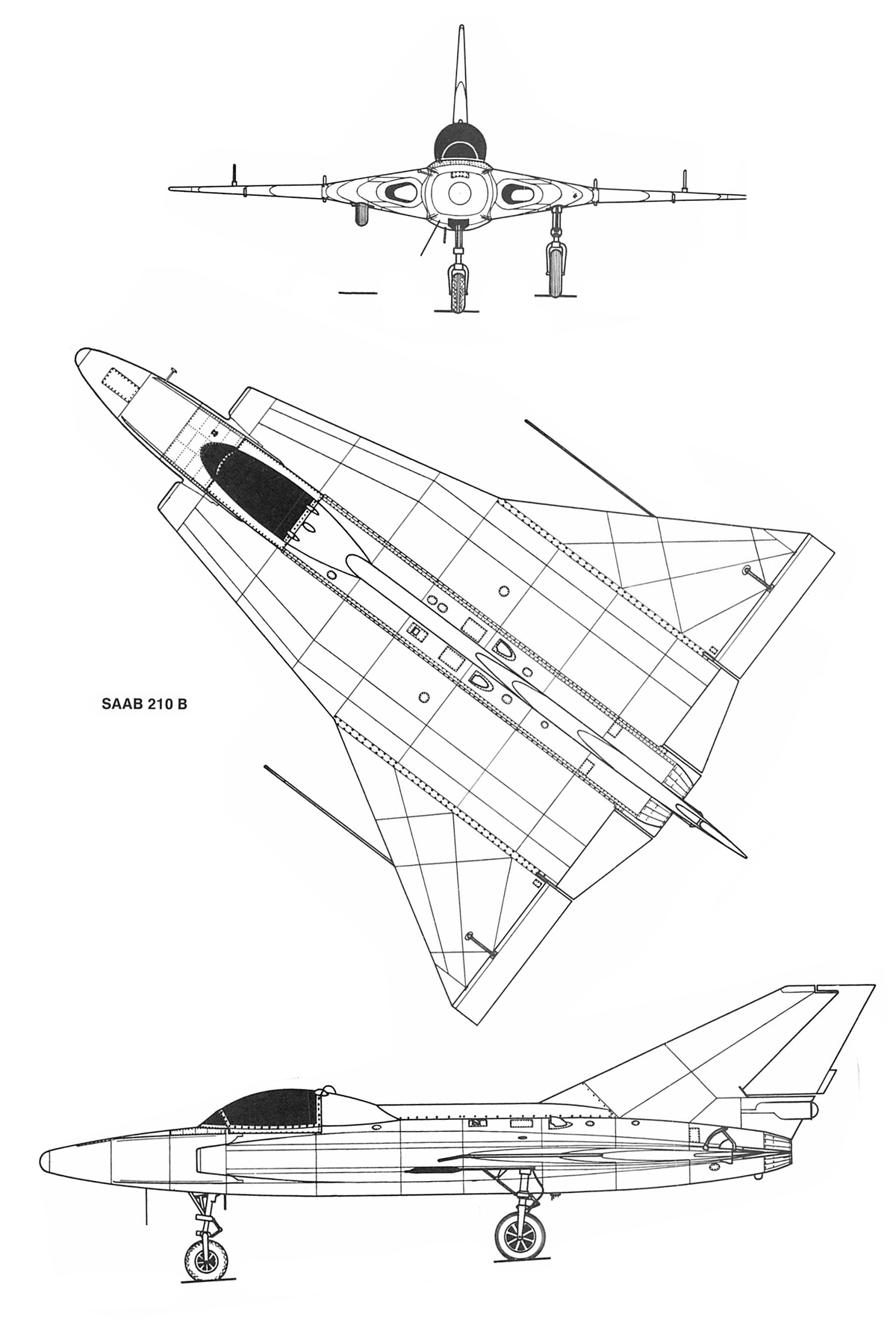

 SAAB 210B

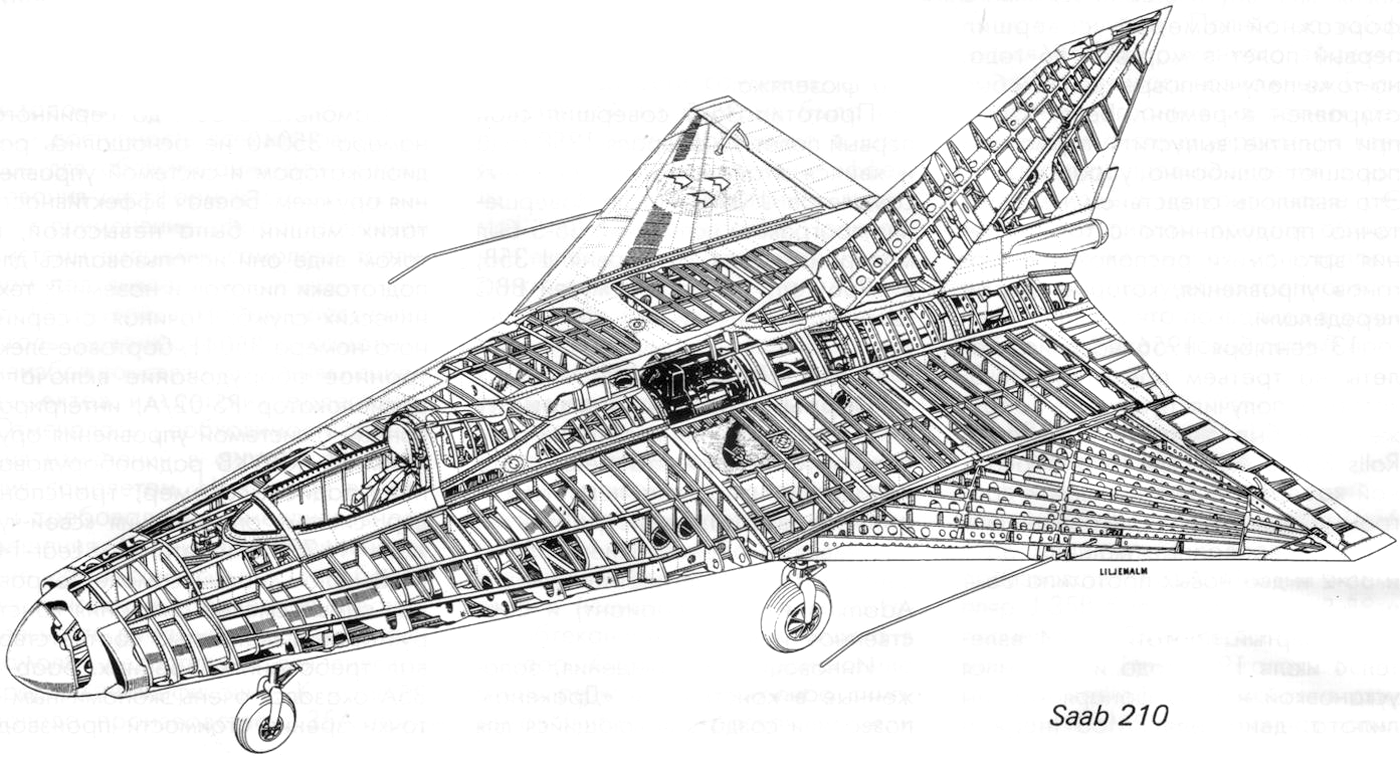

 Компоновочная схема

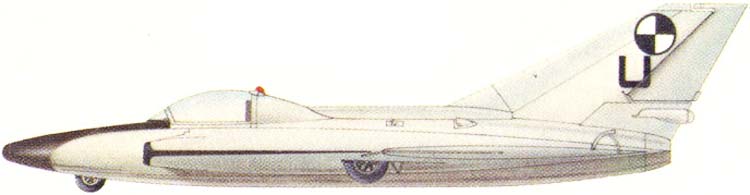

  Варианты окраски:

 SAAB 210







Список источников:

Военное обозрение. Петр Уляки. Шведский экспериментальный самолет SAAB-210 Draken
Авиация и Космонавтика 2011-06. М.Путников. Северный Дракон
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
FAQs.org. Greg Goebel. Air Vectors. The Saab 35 Draken
Le Fana de l'Aviation 1981-03. Stephane Nicolaou. SAAB 210 un petit dragon pour les trois couronnes
1000aircraftphotos.com. No. 6267. Saab 210 "U"
