главная экспериментальные
   СК-1

Разработчик: Бисноват
Страна: СССР
Первый полет: 1939
Тип: Экспериментальный скоростной самолет
  ЛТХ     Доп. информация



Самолет СК проектировался в 26–м отделе ЦАГИ (конструктор Матус Рувимович Бисноват) с 1938 г. как экспериментальный аппарат, предназначенный для достижения максимальных скоростей полета порядка 700–800 км/ч. Столь высокие значения с двигателем М 105 надеялись получить, прежде всего, за счет особо качественной аэродинамики и малого крыла площадью всего 9,5 м2, с высокой удельной нагрузкой (до 220 кг/м2). При этом предполагалось исследовать несколько сменных крыльев с различными профилями, определить характеристики устойчивости и управляемости при высокой удельной нагрузке на крыло.

Фюзеляж самолета СК максимально обжатый, с миделем всего 0,85 м2, с фонарем кабины пилота, выполненным заподлицо с верхней линией фюзеляжа. При взлете и посадке сиденье летчика приподнималось, одновременно вверх откидывался козырек, прикрывающий голову пилота.

Крыло двухлонжеронное, неразъемное, очень чисто выполненное в производственном отношении. Профиль крыла NACA 230. Дополнительная чистота поверхности крыла достигалась благодаря использованию специальной шпаклевки с пробковой пылью, нанесенной на приклеенную поверх металлической поверхности ткань. Данный прием позволил отполировать поверхность крыла до зеркального блеска. Для уменьшения взлетной и посадочной скорости на крыле использовались специальные выдвижные закрылки конструкции ЦАГИ – Власова. Во взлетном положении закрылки выдвигались, образуя дополнительную несущую поверхность, в посадочном положении – опускались, изменяя профиль крыла в районе их установки. Основное шасси, убираемое при помощи гидравлики по направлению к оси самолета, было снабжено колесами весьма малых размеров – 500×150 мм. Костыльное колесо, ориентирующееся при выполнении руления по земле и полностью убираемое в полете. Дополнительным нововведением в СК стала особая система жидкостного охлаждения двигателя, в которой площадь радиатора уменьшили до 0,17 м2, а вода циркулировала под давлением 1,1 кгс/см2.

Местом изготовления самолета назывались опытные мастерские ЦАГИ, одновременно указывался авиазавод No.156, на котором производилась окончательная сборка. Полеты экспериментального СК начались весной 1940 г., первоначально на лыжах без уборки шасси. Летал испытатель Г. М. Шиянов. Отмечалась недостаточная продольная и поперечная устойчивость, грелось моторное масло. 26 марта 1940 г. на посадке произошло несинхронное открытие посадочных щитков, едва не приведшее к аварии.

В ходе продолжения испытаний на самолете с полетным весом 2100 кг удалось добиться полетной скорости 577 км/ч на высоте 5500 м. Для первого этапа проведения экспериментов такое значение считалось вполне достаточным. Все летные испытания на устойчивость закончили 5 июля 1940 г., отчет по испытаниям подготовили к 1 августа. Основным недостатком самолета признавалось отсутствие обычного фонаря пилота, значительно затрудняющего выполнение полетов. Этот и другие недостатки предполагалось устранить на втором СК, называемом "дублером", или СК-2.






 ЛТХ:
Модификация   СК-1
Размах крыла, м   7.30
Длина, м   8.00
Высота, м
Площадь крыла, м2   9.57
Масса, кг
  пустого самолета   1505
  максимальная взлетная   2300
Тип двигателя   1 ПД М-105
Мощность, л.с.   1 х 1050
Максимальная скорость , км/ч
  на высоте   660
  у земли   585
Крейсерская скорость, км/ч   524
Практическая дальность, км   1000
Практический потолок, м   10300
Экипаж, чел   1


 Доп. информация :

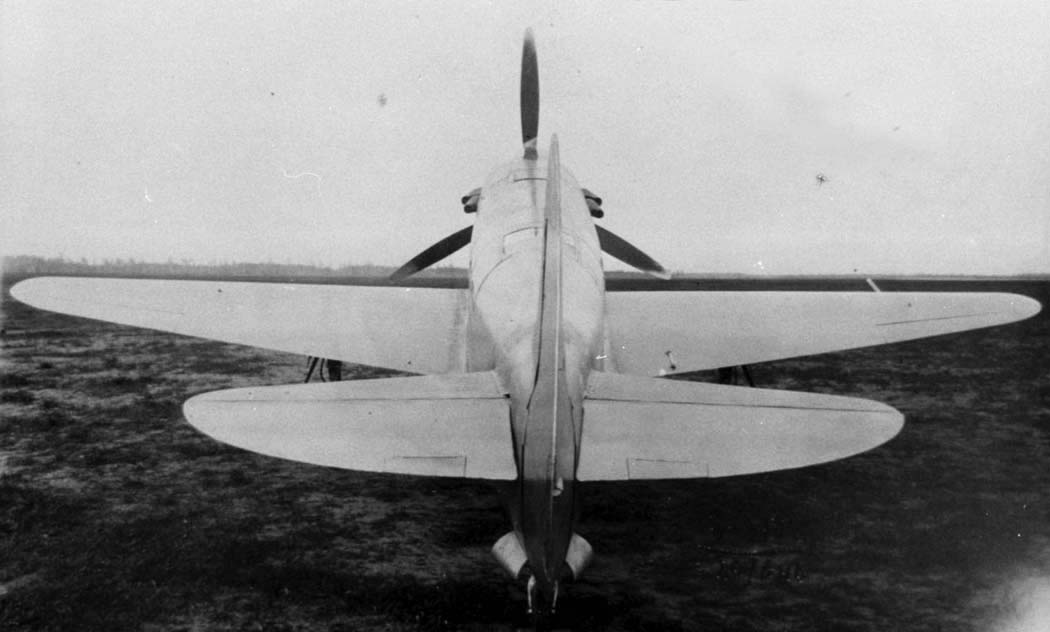

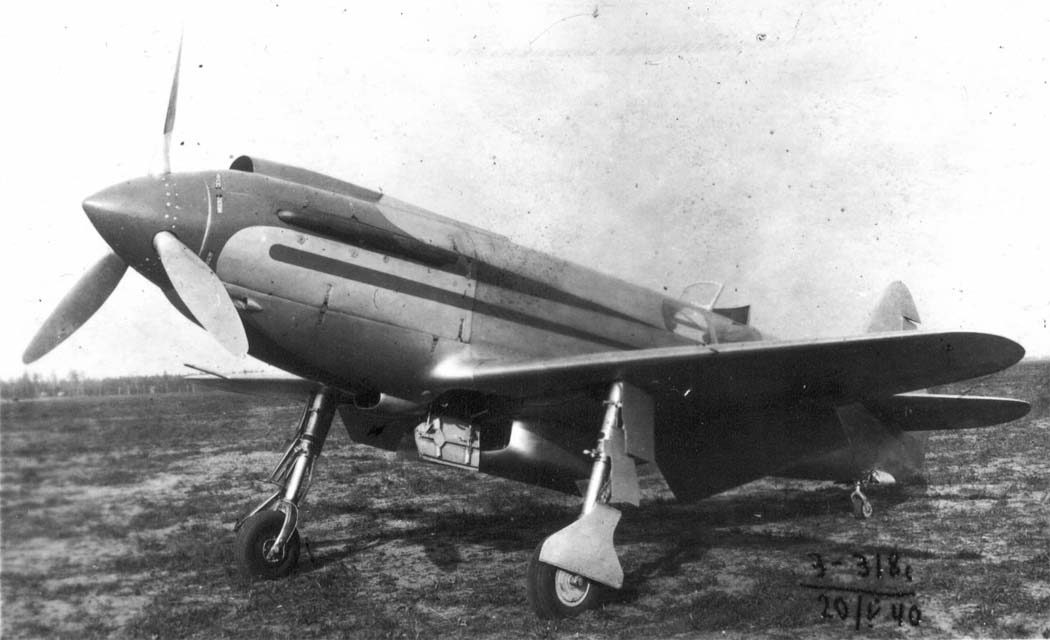

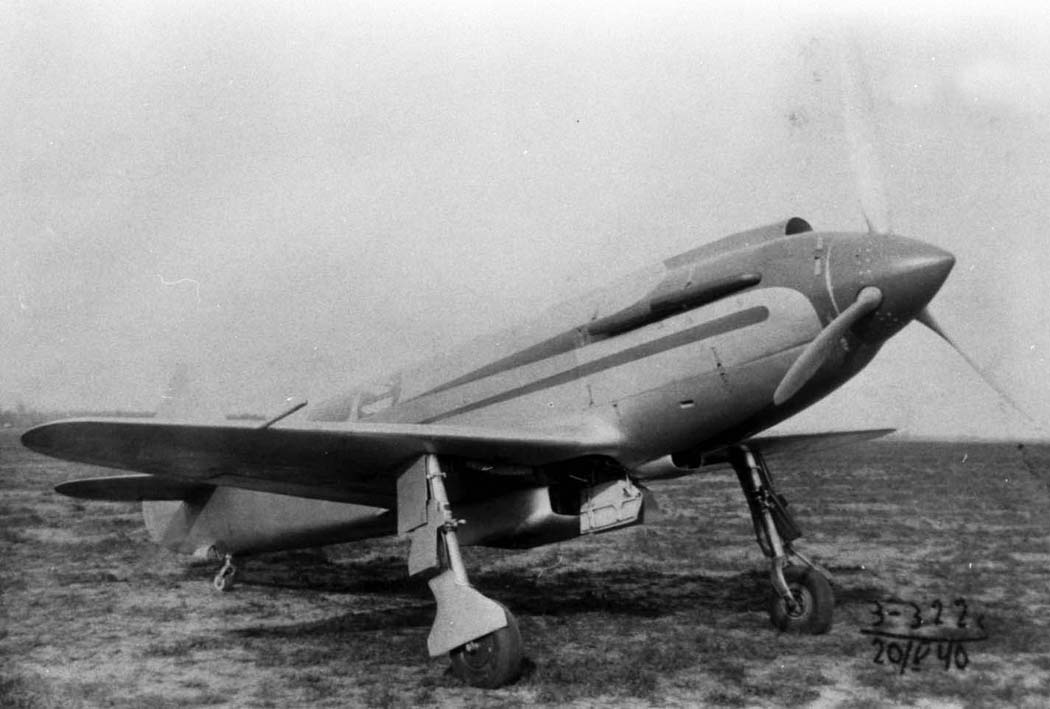

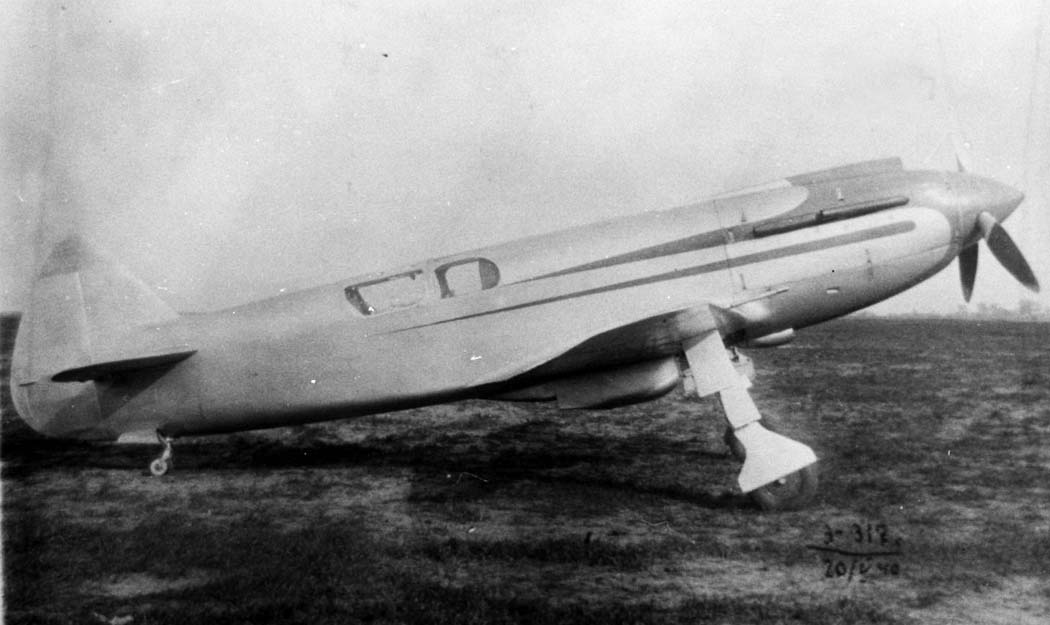

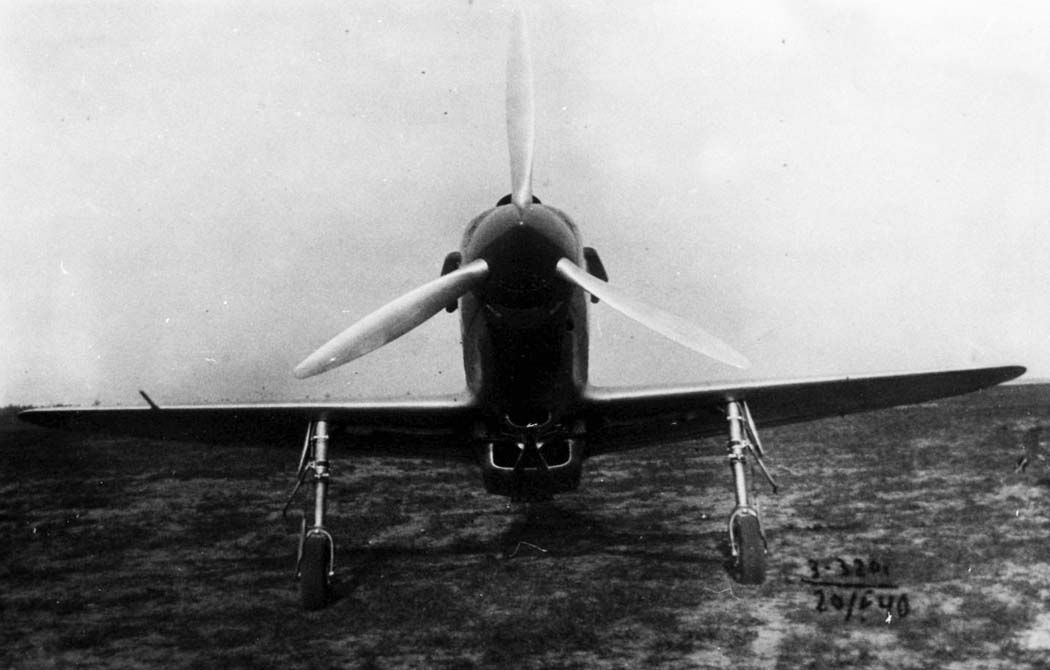

  Фотографии:

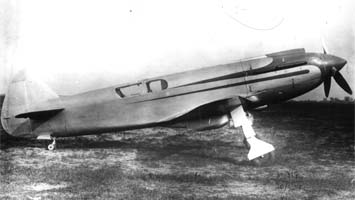

 СК-1
 СК-1
 СК-1
 СК-1
 СК-1

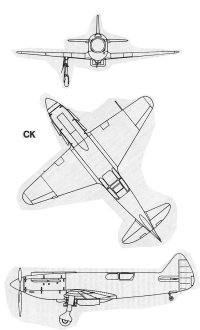

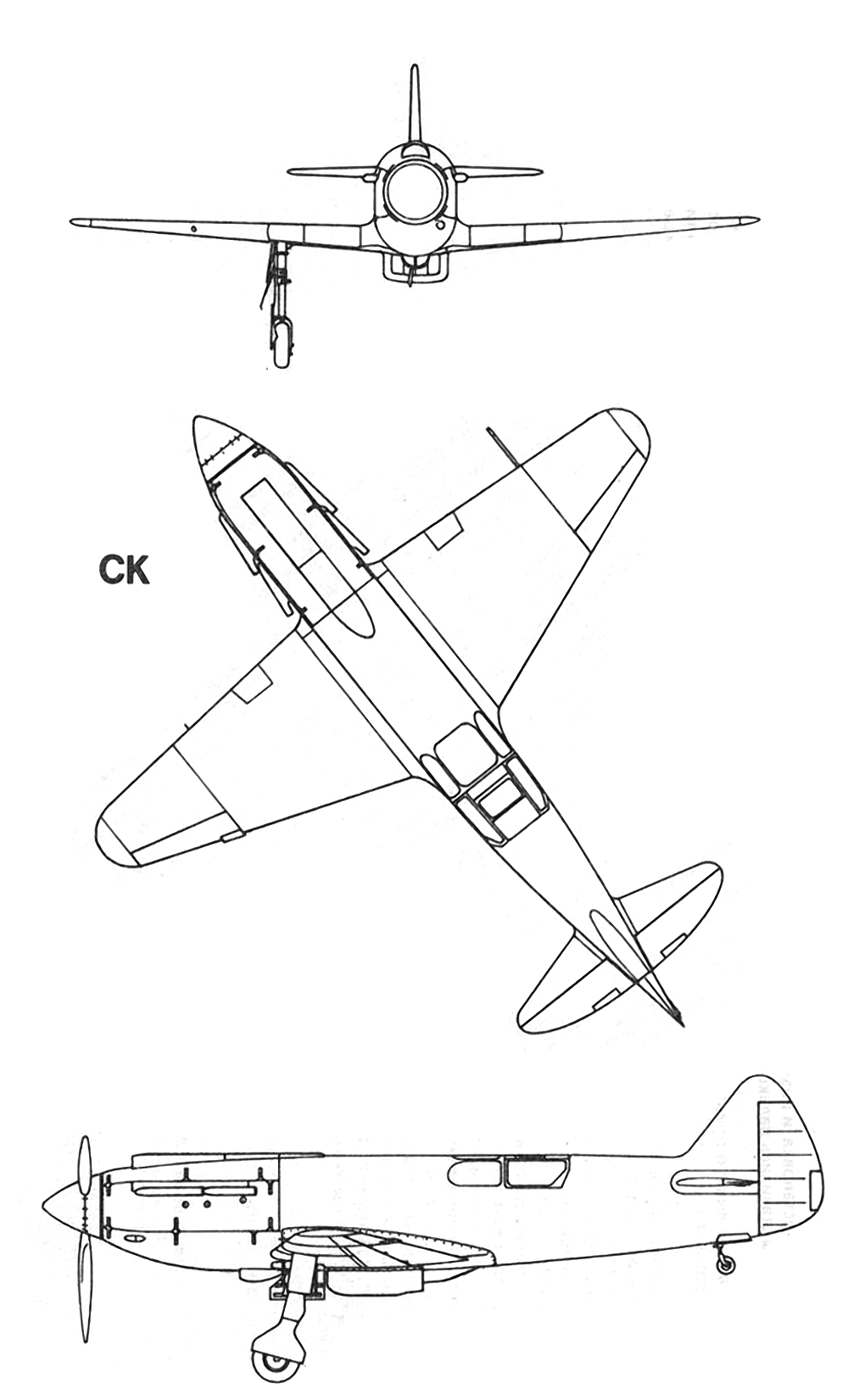

  Схемы:

 СК-1

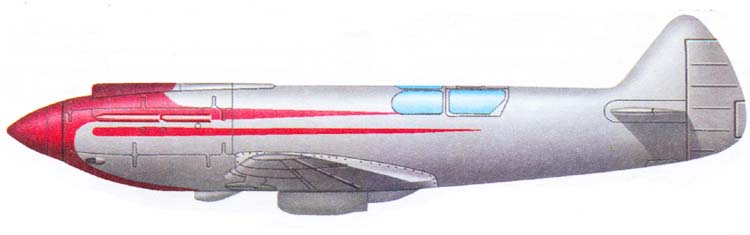

  Варианты окраски:

 СК-1







Список источников:

Михаил Маслов. Утерянные победы советской авиации
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Энциклопедия-справочник. Самолеты страны Советов
АС. СК и СК-2
