   СМ-3(5)

Разработчик: Алексеев
Страна: СССР
Первый полет: 1963
Тип: Экспериментальный экраноплан
  ЛТХ     Доп. информация



В 1962 году был построен еще один экраноплан, отличавшийся  от СМ-1(2) - СМ-3. Он был построен для исследования аэродинамической компоновки с крылом малого удлинения. Реализована схема поддува под крыло: сопла в носке крыла на его нижней поверхности создавали струйную завесу по всей передней кромке, сам же двигатель размещался в фюзеляже.

В следующем году был построен СМ-4, являвшийся дальнейшим развитием СМ-3 с увеличенным до трех человек экипажем и двумя двигателями - маршевым и стартовым. За соплом первого - газовый руль для управления на малых скоростях. Регулируемая со-пловая система стартового двигателя направляет газовые струи под крыло.

В этом же году была построена масштабная (1:4) копия гигантского экраноплана КМ - СМ-5. В 1964 г. СМ-5 потерпел катастрофу, попав в мощный встречный воздушный поток. Его резко качнуло и приподняло. Пилоты включили форсаж для набора высоты, но аппарат оторвался от экрана и потерял устойчивость, экипаж погиб. Это была первая катастрофа с экранопланом семейства "СМ".

Для изучения поддува и полета над опорной поверхностью в 1964 г. построен экраноплан СМ-2П7 . По передней кромке крыла с середины размаха шел ряд малых сопел. Направляющие створки отклоняли поток под крыло на режиме поддува.





 ЛТХ:
Модификация   СМ-4   СМ-5
Размах крыла, м   15.70   19.40
Длина, м   20.00   24.50
Высота, м   1.96   1.52
Масса, кг
  пустого снаряженного
  полетная   4800   7300
Тип двигателя   2 ТРД   2 ТРД
Тяга, кгс
Максимальная скорость, км/ч   230   230
Крейсерская скорость, км/ч   140   140
Высота полета на экране, м   1.2   1.2
Экипаж, чел   3   2


 Доп. информация :


  Фотографии:

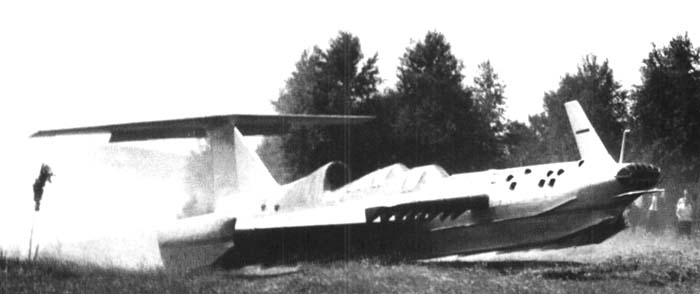

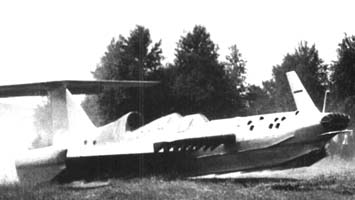

 СМ-4

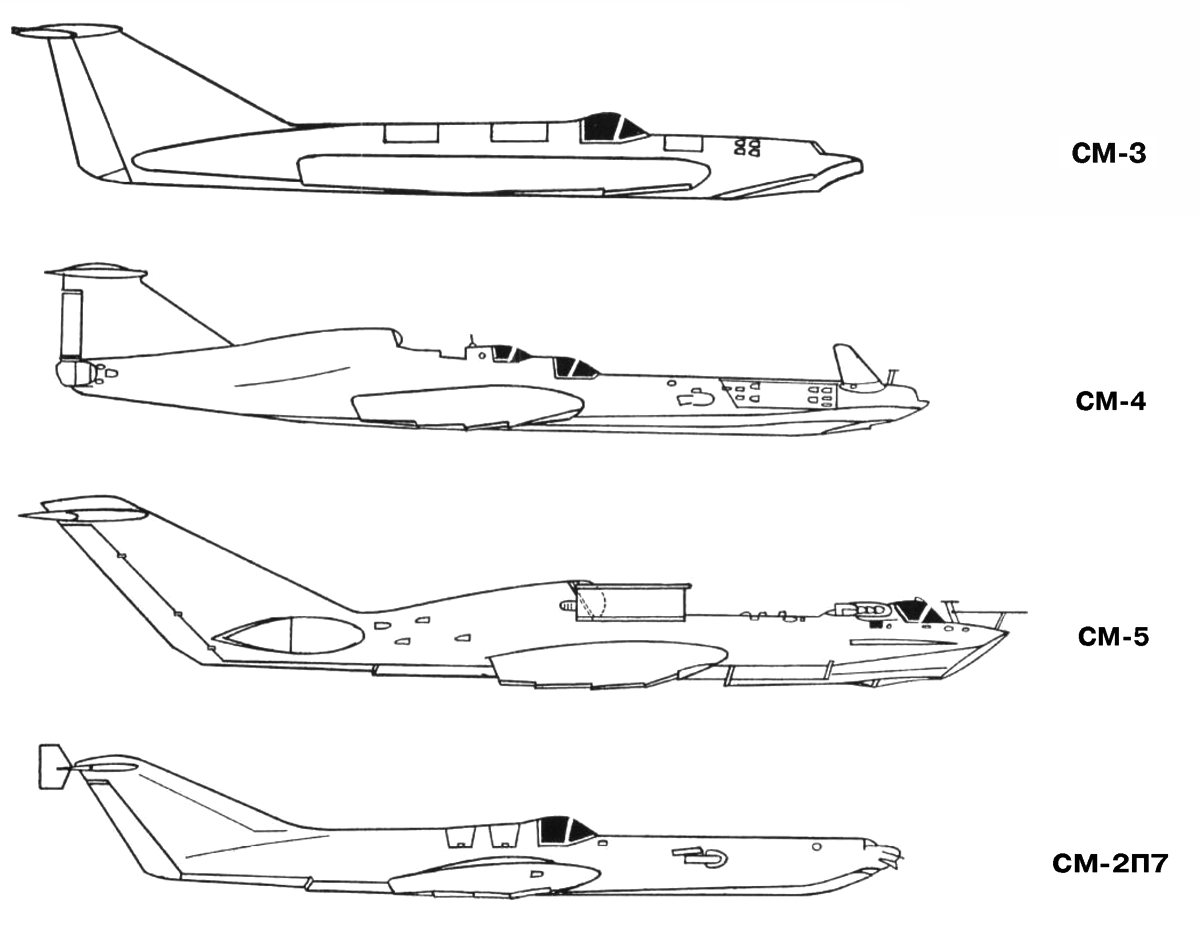

  Схемы:

 Варианты







Список источников:

Г.Ф.Петров. Гидросамолеты и экранопланы России
Центр Экранопланных технологий "Алсин". История развития экранопланов
Летательные аппараты нетрадиционных схем. Экранопланы
Аэрохобби. С.Кравчук, А.Маскалик, А.Привалов. Летящий над волнами
