   SN-1(2)

Разработчик: Schmeidler
Страна: Германия
Первый полет: 1932
Тип: Экспериментальный самолет
  ЛТХ     Доп. информация



В начале 30-х годов профессор технологического университета в Бреслау (сейчас Вроцлав) Вернер Шмейдлер (Werner Schmeidler) разработал свою концепцию крыла с переменной площадью, увеличиваемой для снижение посадочной скорости и уменьшаемой для увеличения скорости полета.

В конце 1931 года Шмейдлер, совместно с инженером Герхардом Неуманом (Gerhard Neumann), построили на Versuchsflugbau der T.H. Breslau опытный самолет SN-1. Это был одноместный высокоплан с крылом изменяемой площади, оснащенный пятицилиндровым двигателем BMW X мощностью 45 л.с. Первый полет самолета состоялся 12 января 1932 года.

Самолет, получивший регистрационный номер D-2257, был продемонстрирован на авиавыставке DELA 1932. Все теоретические выкладки профессора были полностью подтверждены испытательными полетами - взлетная дистанция при использовании такого крыла уменьшалась практически вдвое.

На этом Шмейдлер не остановился и в 1935 году конструкция крыла была изменена. Площадь нового крыла могла изменятся от 11.64 м2 до 15.38 м2. Сам самолет переобозначили как SN-2, хотя и сохранили за ним регистрационный номер (немного позднее его сменили на D-YRON). Новая конструкция крыла позволила самолету уменьшить посадочную скорость до 44 км/ч.







 ЛТХ:
Модификация   SN-2
Размах крыла, м   10.00
Длина, м   6.87
Высота, м   2.00
Площадь крыла, м2
  минимальная   11.64
  максимальная   15.38
Масса, кг
  пустого самолета   380
  нормальная взлетная   495
Тип двигателя   1 ПД BMW X
Мощность, л.с.   1 х 45
Максимальная скорость, км/ч   160
Крейсерская скорость , км/ч   145
Практическая дальность, км   300
Скоропододъемность, м/мин   150
Практический потолок, м   3490
Экипаж, чел   1


 Доп. информация :


  Фотографии:

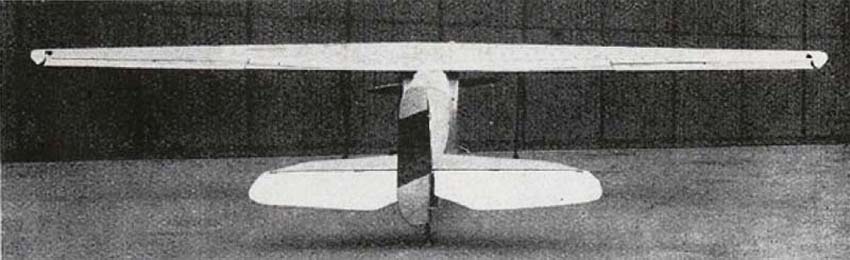

 SN-1 с максимальной площадью крыла

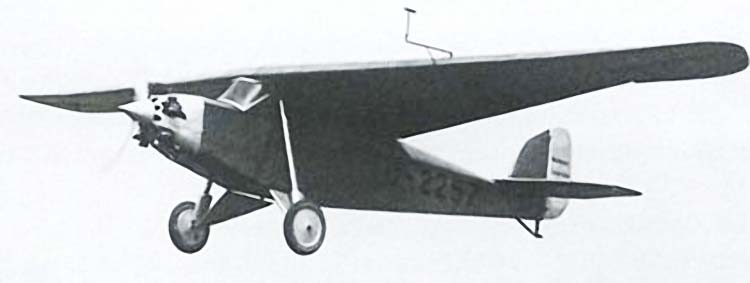

 SN-1 с минимальной площадью крыла

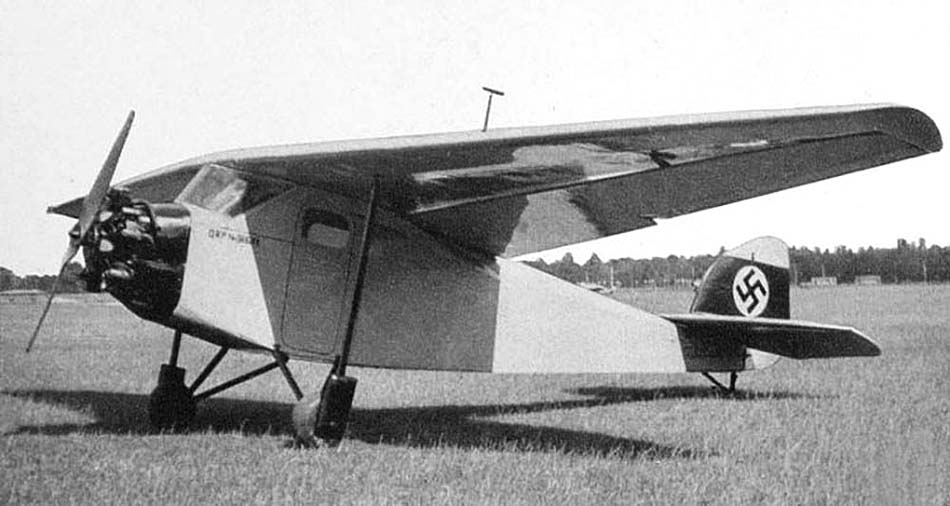

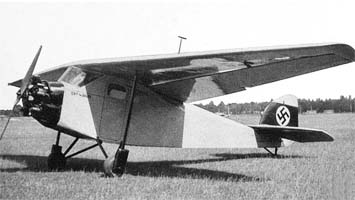

 SN-2

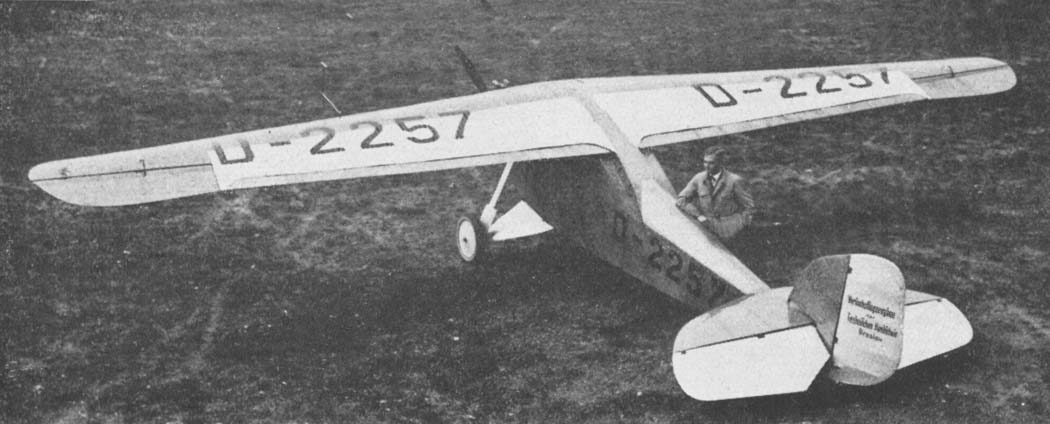

 SN-2 с максимальной площадью крыла

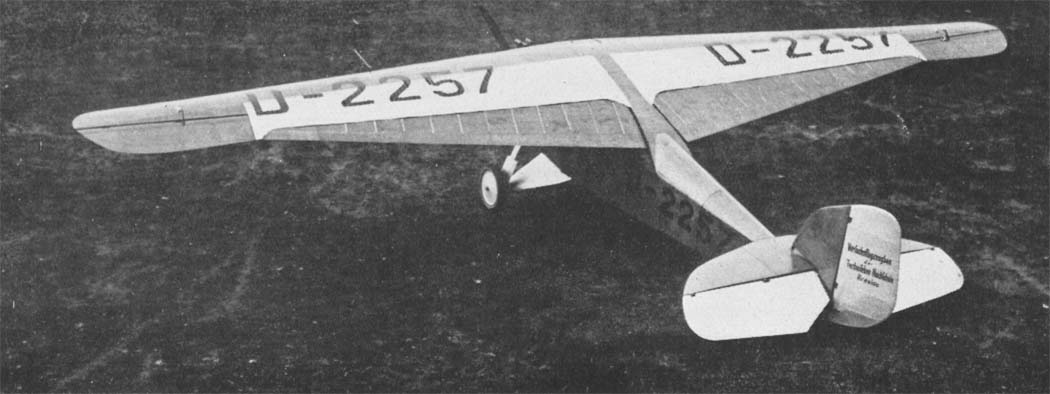

 SN-2 с минимальной площадью крыла

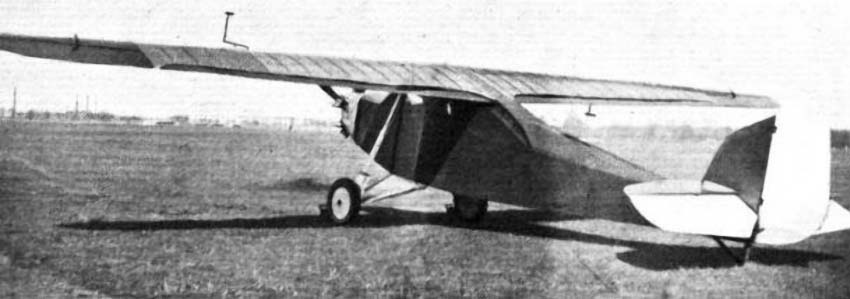

 SN-2 с максимальной площадью крыла

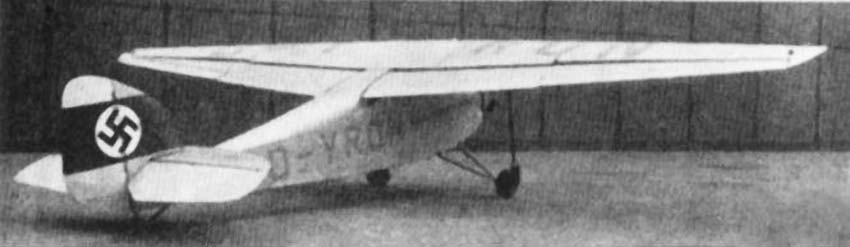

 SN-2 с минимальной площадью крыла

  Схемы:

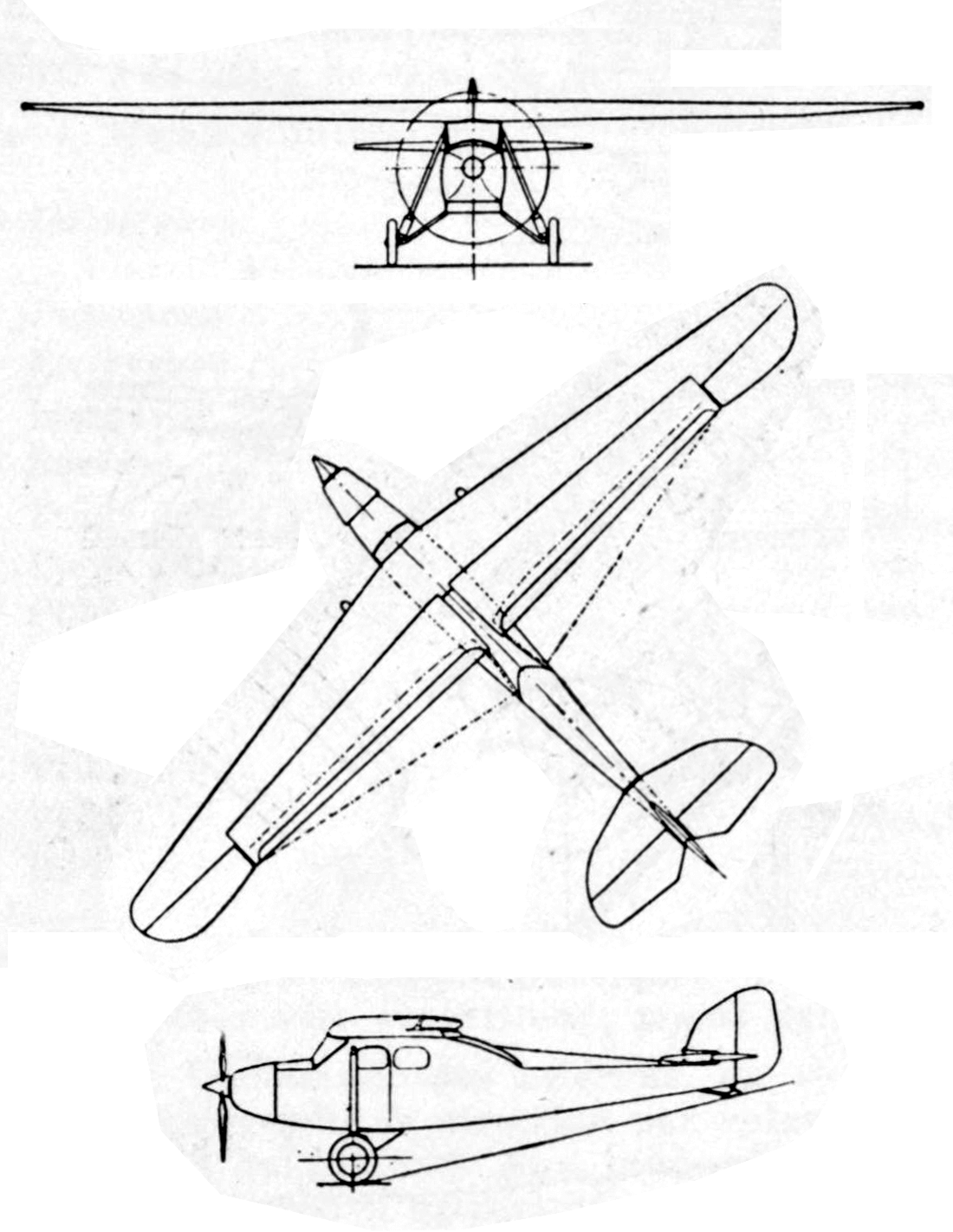

 SN-2







Список источников:

Histaviation.com. SN 1 (SN 2)
L'Aérophile February 1933. l'Avion a Surface Variable Schmeidler (Allemagne)
Flight 1932-05-13. Edwin Heinze. Inreasing the speed range
l'Aéronautique 1933-05-08. Photographies d'appareil Schmeidler
