   Varivol

Разработчик: Gerin
Страна: Франция
Первый полет: 1936
Тип: Экспериментальный самолет
  ЛТХ     Доп. информация

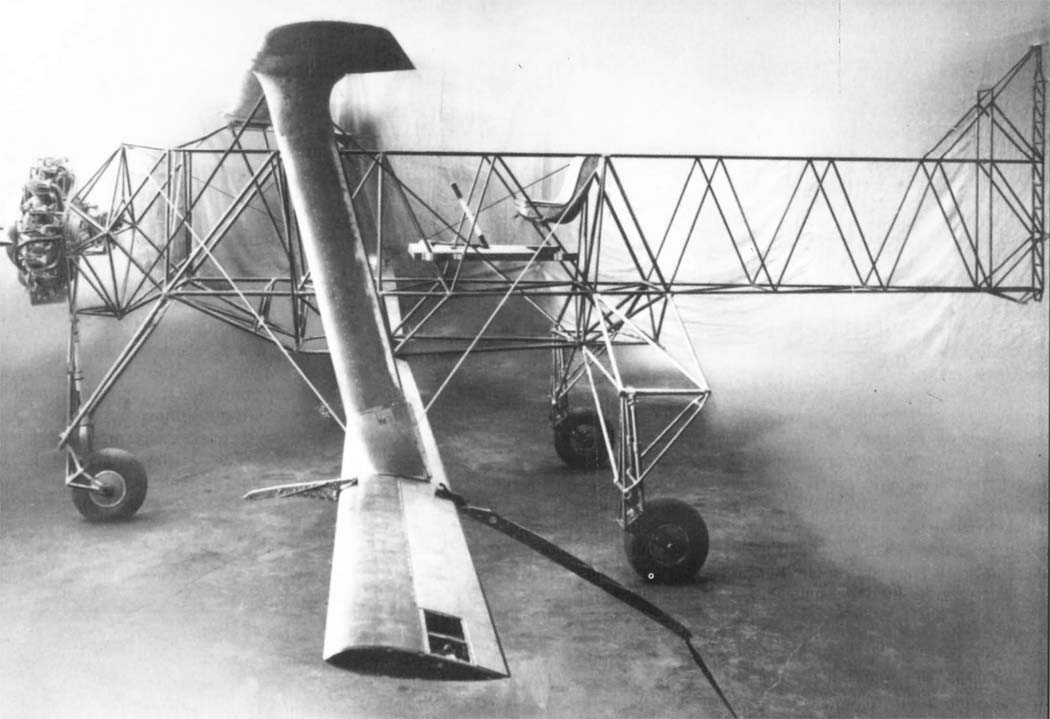

В середине 1930-х годов француз Жак Жери (Jacques Gerin) приступил к разработке необычного биплана, получившего название Gerin Varivol. Его высокий громоздкий фюзеляж имел конструкцию из стальных труб с обшивкой из легких сплавов и полотна и резко сужался к хвостовой части, где был установлен руль направления. Подкрепленное подкосами переставное горизонтальное оперение крепилось прямо сверху фюзеляжа, шасси было выполнено по схеме с хвостовым колесом, а в силовой установке использовался радиальный двигатель Salmson.

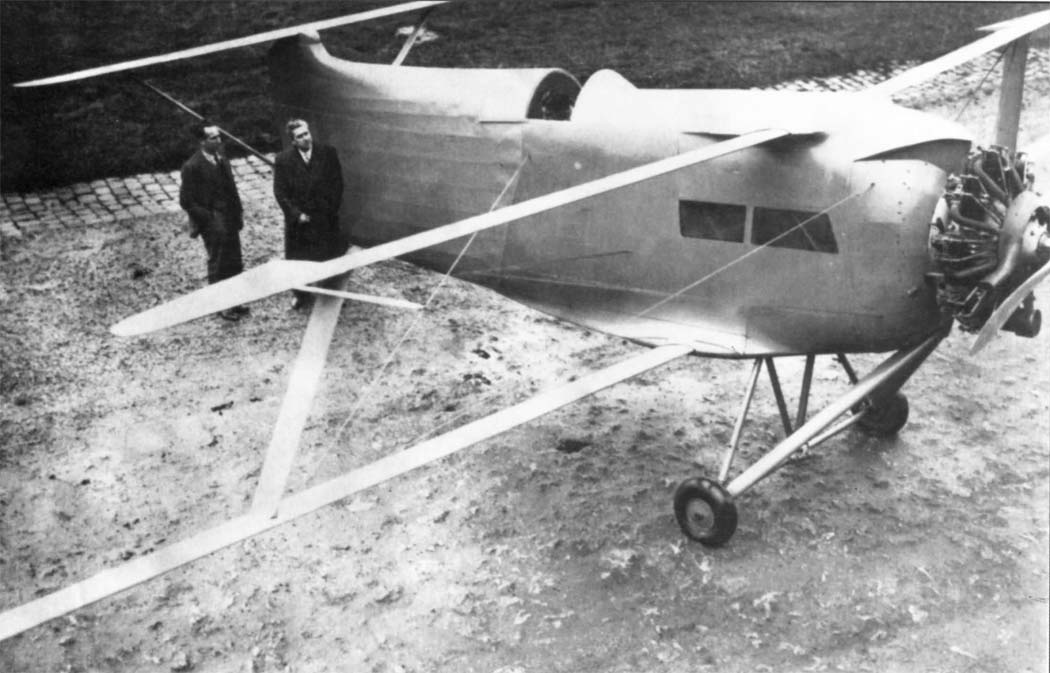

Необычной особенностью Varivol была конструкция крыльев и самой бипланной коробки, состоявшей из двух поверхностей с малой хордой, верхняя из которых была меньше в размахе, чем нижняя.

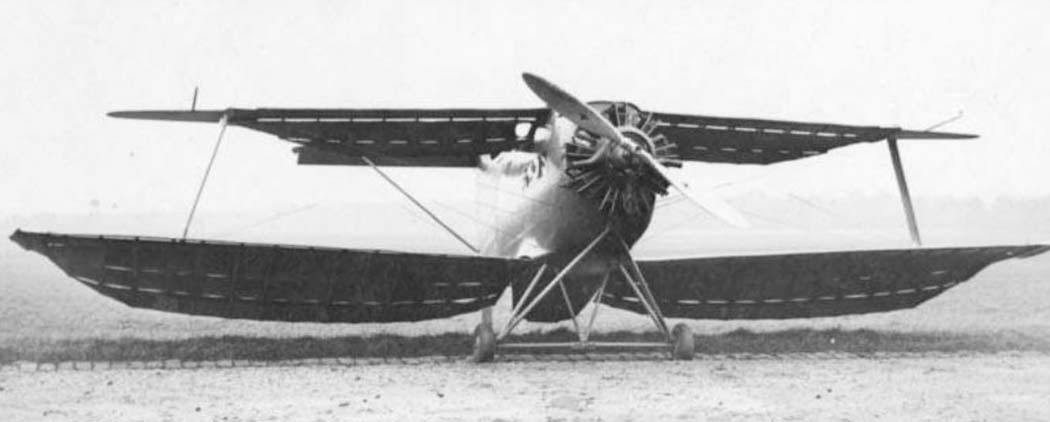

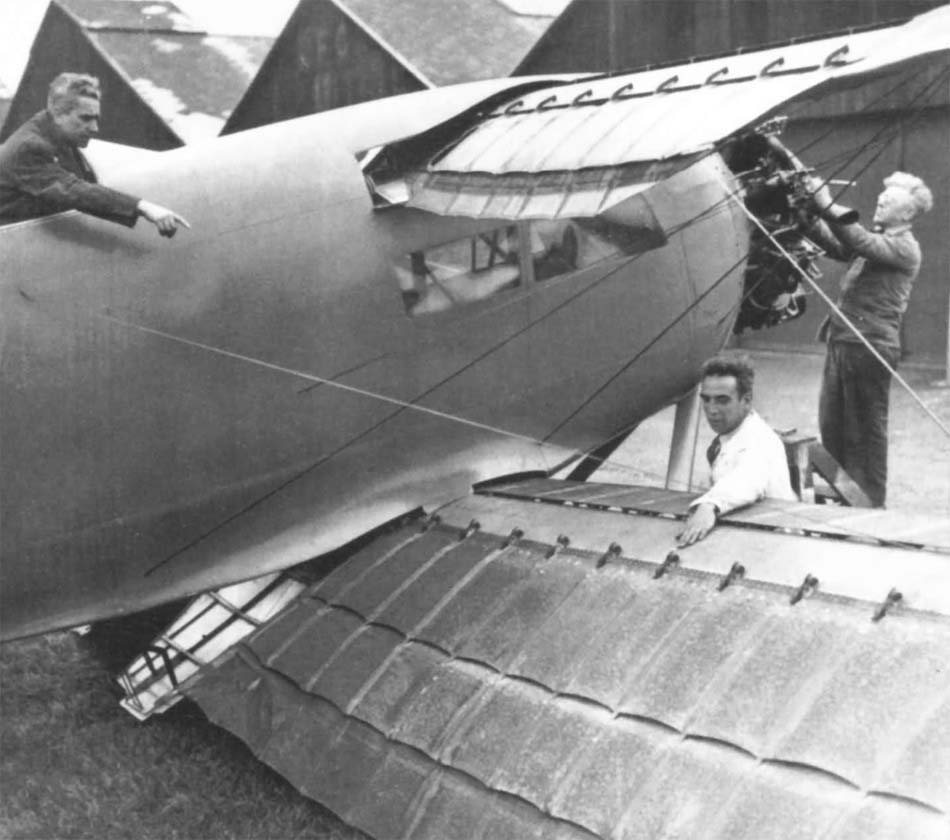

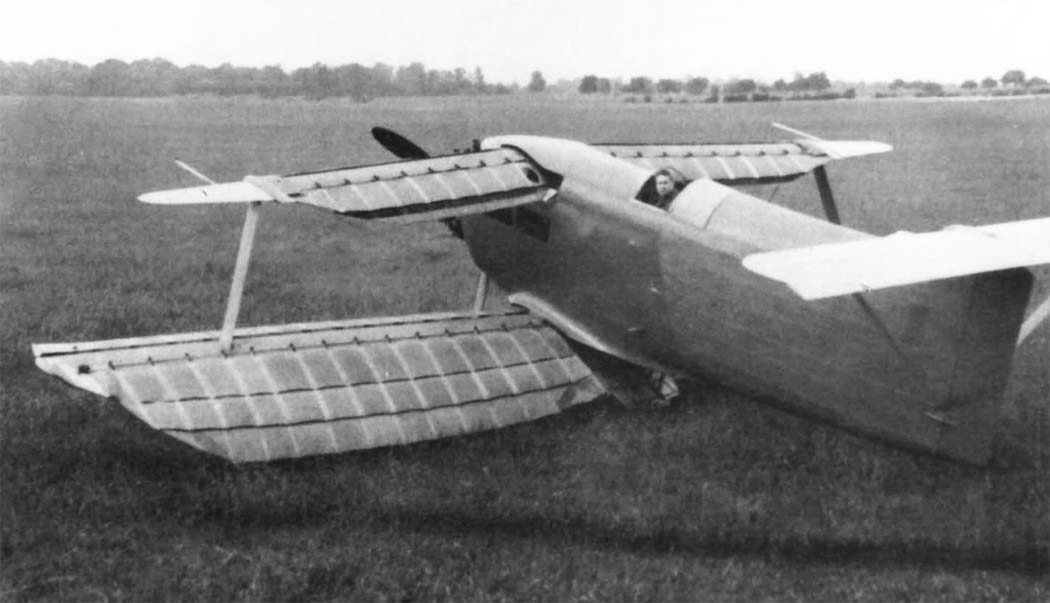

Одностоечное, подкрепленное растяжками верхнее крыло имело стреловидность 13°. В такой конфигурации, предназначенной для скоростного полета, площадь крыла составляла всего 6,30 м2. Но подвижные секции этого крыла, спрятанные в фюзеляже, могли быть выдвинуты с помощью электромотора, что увеличивало его площадь до 26,00 м2. Секции могли выдвигаться на разные расстояния, что позволяло варьировать площадь крыла. Кроме того, в передних кромках верхнего и нижнего крыла имелись три и четыре щели соответственно.

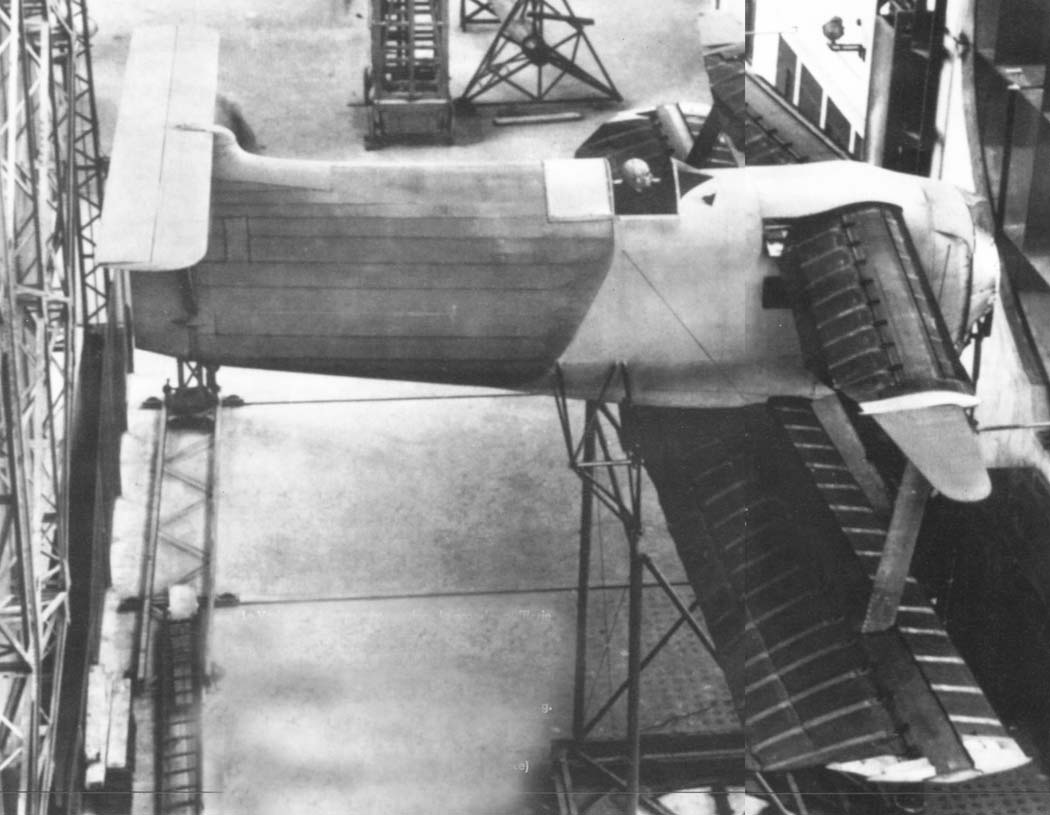

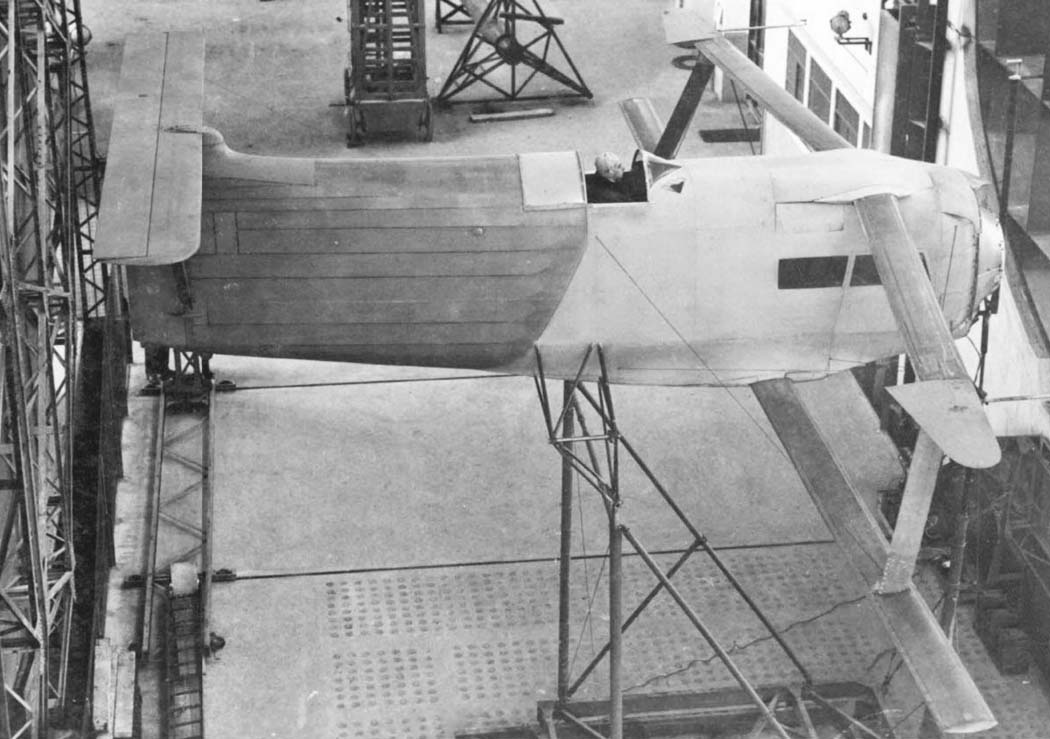

Varivol успешно прошел испытания в большой аэродинамической трубе в Шали-Медо, что позволило приступить к летным испытаниям в марте 1936 года. Они продолжались без серьезных инцидентов до 29 ноября, когда Varivol был разбит в катастрофе, повлекшей смерть пилота. Расследование показало, что механизм изменения площади крыла не являлся ее причиной.








 ЛТХ:
Модификация   Varivol
Размах крыла, м   11.77
Длина, м   7.74
Высота, м   3.50
Площадь крыла, м2   23.00
Масса, кг
  пустого самолета   1000
  максимальная взлетная   1300
Тип двигателя   1 ПД Salmson 9
Мощность, л.с.   1 х 230
Максимальная скорость , км/ч
Крейсерская скорость, км/ч
Практическая дальность, км
Практический потолок, м
Экипаж, чел   1


 Доп. информация :


  Фотографии:

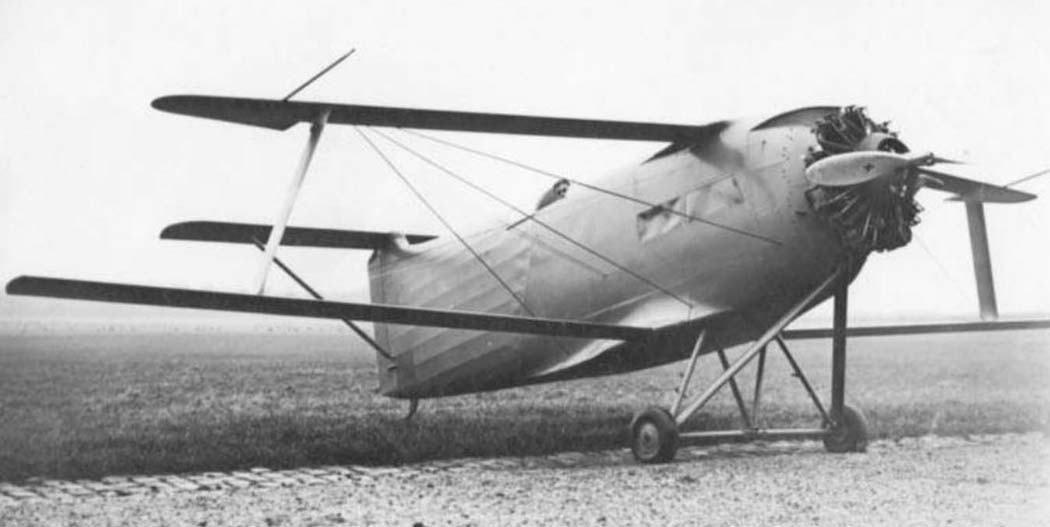

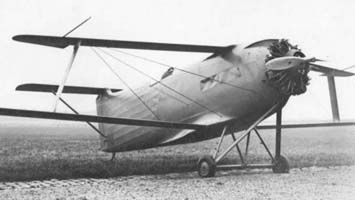

 Varivol
 Varivol
 Varivol
 Varivol
 Varivol
 Varivol
 Varivol
 Varivol
 Varivol

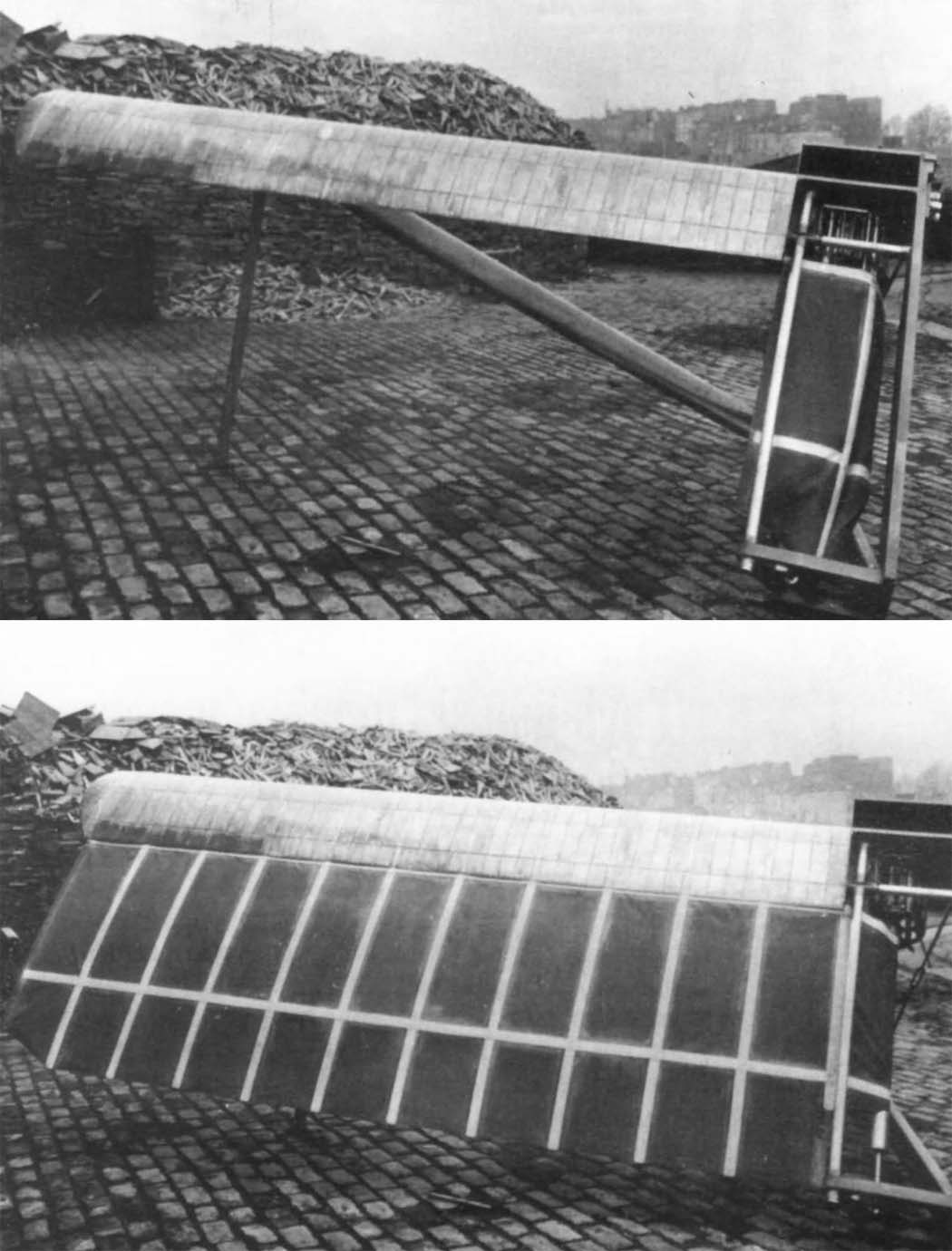

 Конструкция крыла Varivol

  Схемы:

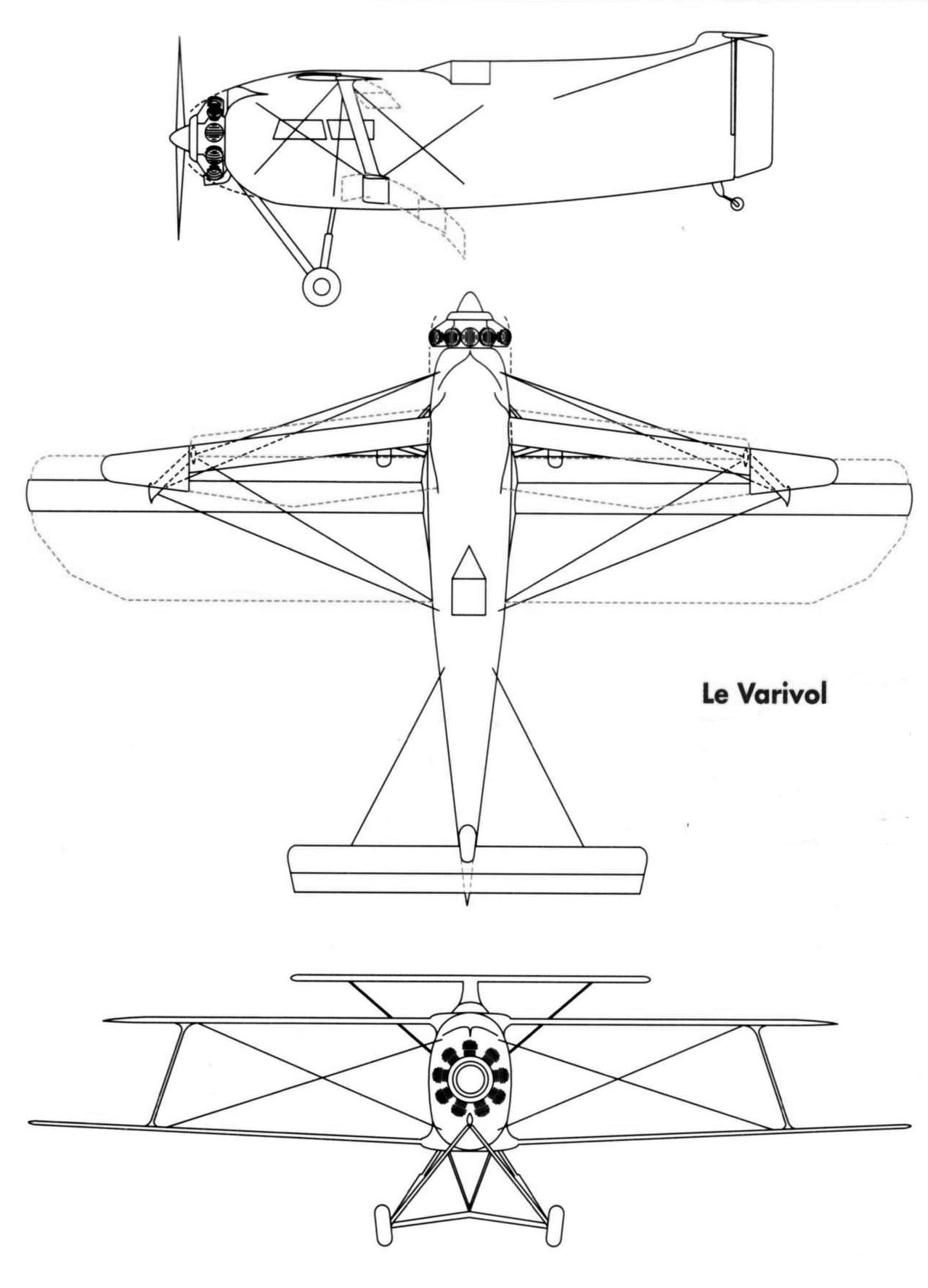

 Varivol







Список источников:

de Agostini. Мировая Авиация. Gerin Varivol
Aviafrance. Un siecle d'aviation francaise. Gérin 'Varivol'
1000aircraftphotos.com. No. 4576. Gérin Varivol
Le Fana de l'Aviation. M. Benichou, C. Ravel, P. Gaillard. La surface variable Utopique
