   H3 Sprinter

Разработчик: VFW
Страна: Германия
Первый полет: 1970
Тип: Экспериментальный вертолет-конвертоплан
  ЛТХ     Доп. информация



H3 Sprinter – лёгкий экспериментальный вертолёт, разработанный немецкой компанией Vereinigte Flugtechnische Werke GmBH (VFW, позднее VFW-Fokker). H3 - двух-трехместный конвертоплан с реактивным приводом несущего винта. Для горизонтального полета оборудован двумя вентиляторами, установленными в кольцевых каналах по бокам фюзеляжа.

Работы по созданию вертолета началось еще специалистами  из компаний Focke-Wulf и Weser в первой половине 60-х годов прошлого столетия. В 1965 году компания VFW приобрела права на легкий вертолет WFG H.2, ставший прототипом H3. Руководство компании VFW имело намерение создать многоцелевой аппарат общего назначения, способный выполнять большое количество поставленных задач, начиная от патрулирования местности и оканчивая транспортировкой грузов, выполнением поисково-спасательных работ и т.п.

Первый полет прототипа H3 (D-9543) состоялся 5 мая 1970 года. На нем еще не были установлены вентиляторы для горизонтального полета. Полностью соответствующим проекту стал второй прототип (D-9544) поднявшийся в воздух в январе следующего года.

Компактная конструкция, мощная силовая установка и аэродинамическая форма фюзеляжа обеспечивают H3 Sprinter высокую манёвренность, что на момент производства этого воздушного судна было весьма перспективным и востребованным.

Кабина H3 была оборудована тремя креслами, что обеспечивало возможность перевозки на борту трёх человек, включая одного пилота и двух пассажиров. В качестве силовой установки использовался один газотурбинный двигатель Allison 250-C18 (Allison 250-C20) мощностью в 400 л.с.

В 1972 году после объединения с компанией Fokker разработки конвертоплана были прекращены. Первый прототип был передан для экспозиции музея Hubschraubermuseum в Бюккебурге.






 ЛТХ:
Модификация   H3
Диаметр несущего винта м   8.70
Длина, м   9.29
Высота, м   2.50
Ширина, м   2.28
Масса, кг
  пустого   485
  максимальная взлетная   965
Тип двигателя   1 ГТД Allison 250-C20
Мощность, л.с.   1 х 400
Максимальная скорость, км/ч   300
Крейсерская скорость, км/ч   250
Практическая дальность, км   500
Продолжительность полета, ч   2
Практический потолок, м   4000
Экипаж, ч   3


 Доп. информация :


  Фотографии:

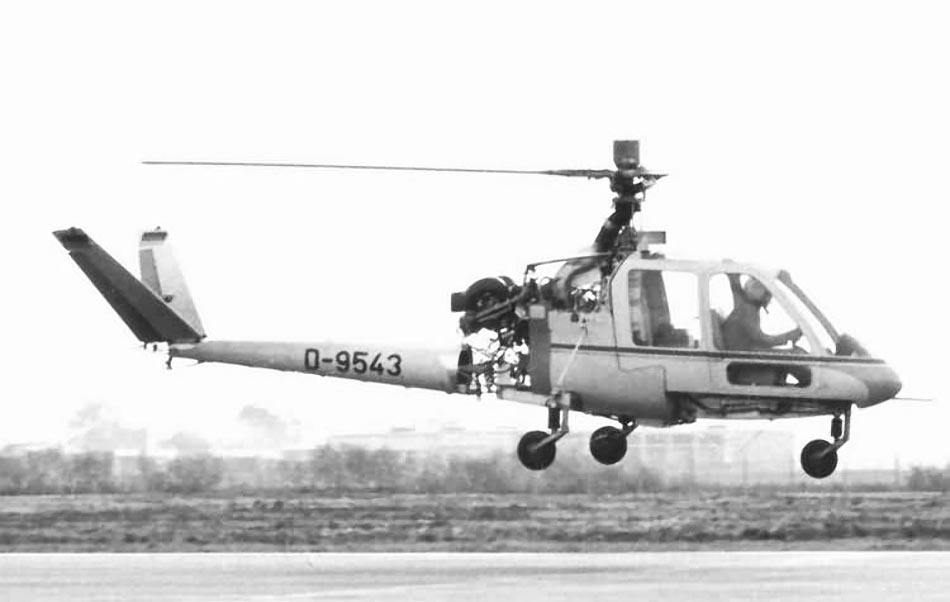

 Первый прототип H3

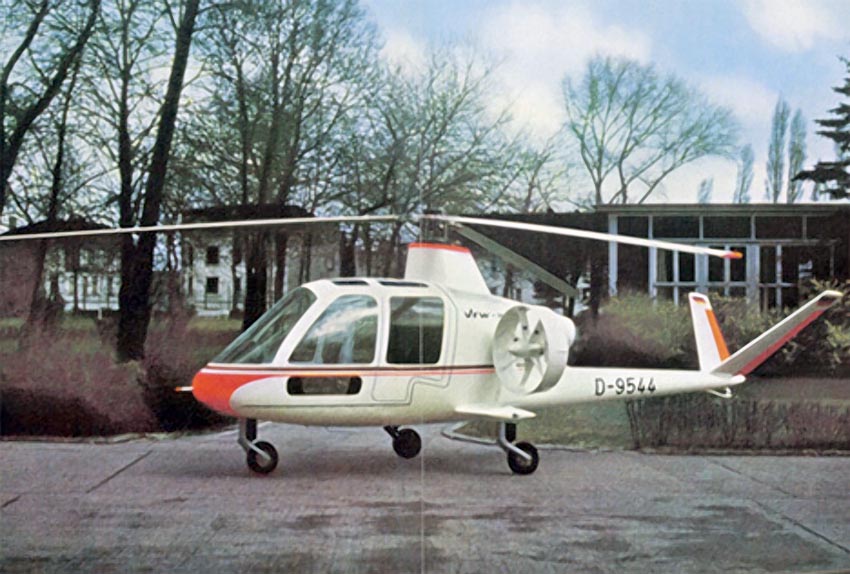

 Второй прототип H3

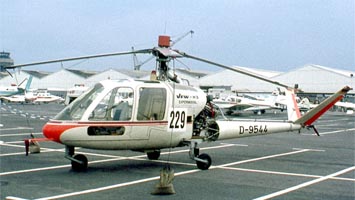

 Второй прототип H3

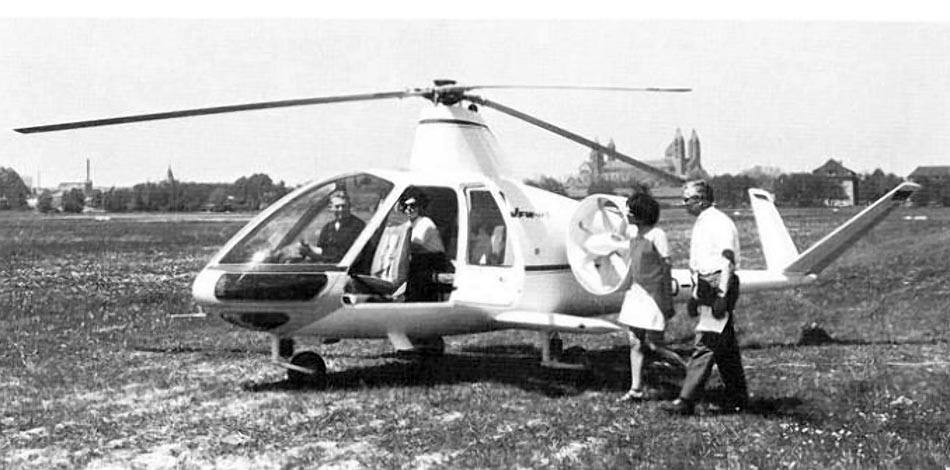

 Второй прототип H3

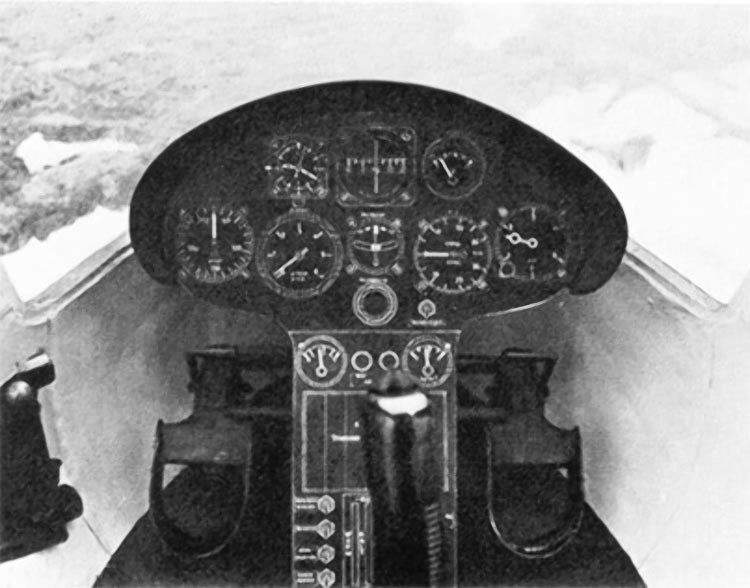

 Кабина второго прототипа H3

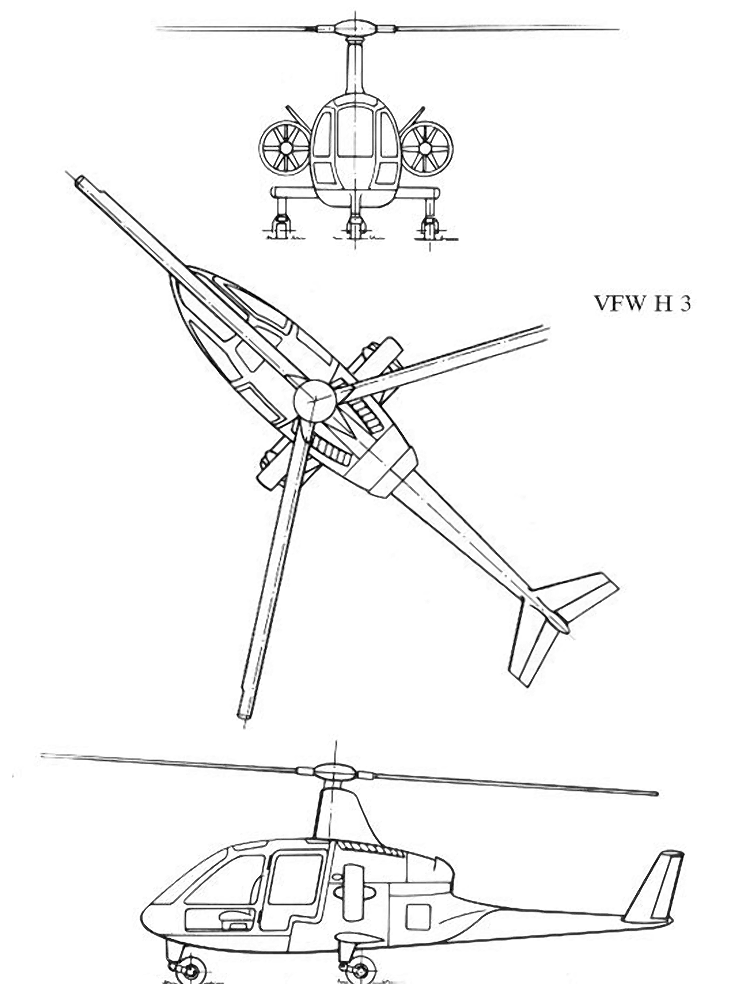

  Схема:

 H3







Список источников:

Масим Старостин. Все Вертолеты Мира. VFW H-3 "Sprinter"
Avia.pro. Вертолёт VFW-Fokker H3 Sprinter
Secretprojects.co.uk. VFW H-3 compound hot-cycle light helicopter prototype
1000aircraftphotos.com. No. 8898. Vereinigte Flugtechnische Werke H 3 Sprinter (D-9544 c/n E-2)
