С середины 1950-х годов в СССР начался процесс формирования противолодочной
авиации - нового рода сил, предназначенного специально для действий против
подводных лодок. Авиация ВМФ и раньше решала подобные задачи, но в связи с
созданием в США атомных субмарин борьба с угрозой из глубины моря вышла на
первый план. Атомные энергетические установки коренным образом изменили условия
и характер вооруженной борьбы на море. Подводные лодки стали подводными в полном
смысле слова. Применение атомной энергетики открыло практически неограниченные
возможности увеличения дальности плавания полным подводным ходом. Новые
дальноходные самонаводящиеся торпеды и баллистические ракеты неизмеримо повысили
ударные возможности атомных ПЛ, которые теперь во многом стали определять мощь
флота.
С выходом на боевое патрулирование в начале 60-х годов американских атомных ПЛ,
вооруженных баллистическими ракетами "Поларис", СССР оказался практически
беззащитен. Лодки в подводном положении подходили к нашему побережью, могли в
любой момент произвести ракетный залп, нанести колоссальные разрушения и уйти
неуязвимыми. Все это требовало немедленного и эффективного ответа. Борьба с
атомными ПЛ с целью предотвращения ракетно-ядерных ударов становится одной из
приоритетных задач поставленных перед ВМФ. В этой связи резко повышается роль и
значение авиации ПЛО, способной осуществлять эффективную борьбу с подводными
лодками противника.
"Большое противолодочное направление" в развитии отечественного ВМФ позволило
осуществить попытку реализовать в металле такой революционный и уникальный
летательный аппарат как амфибию вертикального взлета и посадки ВВА-14.
Основные меры по борьбе с угрозой из океанских глубин были определены в
постановлении ЦК КПСС и СМ СССР No.1180-510 от 30 декабря 1961 г., а чтобы
определить конкретные направления работ, как на ближайшее время, так и на
дальнюю перспективу был проведен ряд комплексных научно-исследовательских работ
(НИР). По результатам одной из них, НИР "Пегас" (1961-1964 гг.), были начаты
опытно-конструкторские работы по ВВА-14.
Основой для ВВА-14 послужил проект амфибии МВА-62 разработанный в 1962 г.
Главным конструктором Р.Л. Бартини. И амфибия, и её создатель были явлениями
весьма неординарными для своего времени.
Роберт Людвигович Бартини - выдающийся ученый, одаренный инженер, незаурядная
личность. За годы работы в Советском Союзе он создал гидросамолет ДАР (дальний
арктический разведчик), самолеты "Сталь-6" и "Сталь-7", разработал оригинальные
схемы других летательных аппаратов. Из-под его пера вышли многочисленные труды
по аэродинамике и динамике полета.
Изучая проблему повышения мореходности гидросамолетов Р.Л. Бартини предложил
новую концепцию взлета и посадки на воду. Он предложил пойти нетрадиционным
путем, садясь и взлетая на водную поверхность вертикально. Предложенная Бартини
катамаранная схема гарантировала устойчивость на плаву даже при волнении до 4-5
баллов, что позволяло использовать такую машину в открытом океане.
Именно в рамках этой концепции и был разработан МВА-62. Амфибия была выполнена
по схеме "бесхвостка" с подъемными двигателями расположенными в центроплане и
маршевым двигателем расположенным в задней части центроплана на пилоне. Для
обеспечения плавучести на концах центроплана имелись убираемые в полете
поплавки. Управление на больших скоростях полета осуществлялось при помощи
аэродинамических рулей. На малых - при помощи струйных рулей.
МВА-62 послужил основой для проектирования более крупного противолодочного
вертикально-взлетающего самолета-амфибии ВВА-14.
Многое в новой машине - аэродинамическая компоновка, маршевая и подъемные
силовые установки, системы управления на переходных режимах и в полете,

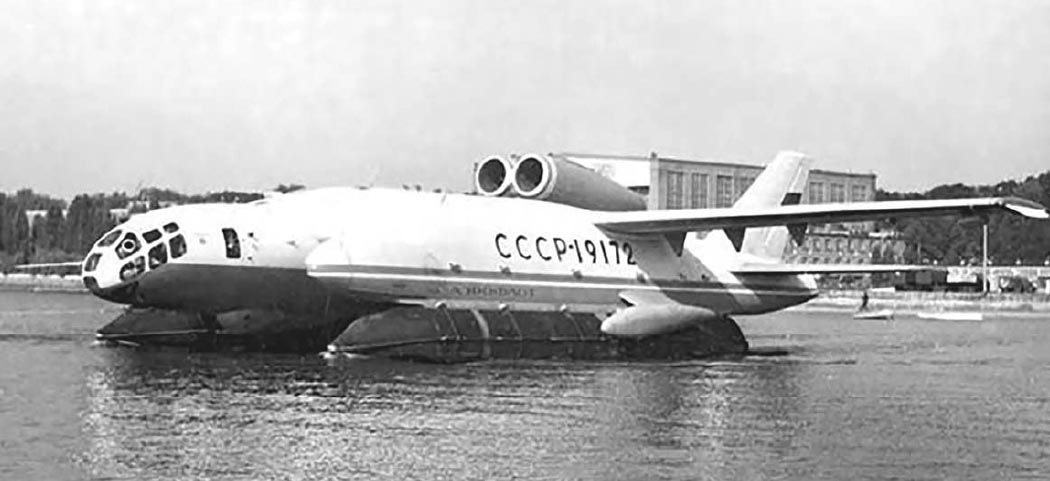

взлетно-посадочные устройства с двумя надувными поплавками и многие другие
элементы конструкции были слишком необычны для своего времени (впрочем, и для
сегодняшнего дня тоже). Все это вместе взятое и заставляло сомневаться в самой
возможности практически реализовать такую революционную машину. Однако
возможность взлетать и садиться на сушу и воду практически в любом месте,
высокая мореходность и наличие на борту опускаемой гидроакустической станции
(ОГАС) перевесило все сомнения. Помимо всего амфибийные качества самолета должны
были расширить его боевые возможности по сравнению с обычными машинами за счет
возможности широкого рассредоточения и маневрирования, а также ведения действий
из положения дежурства на плаву.
11 ноября 1965 г. вышло Постановление Совета Министров СССР и ЦК КПСС No.935-320
"О создании новых авиационных средств борьбы с ракетоносными подводными лодками"
в котором велась речь о начале полномасштабной разработки самолета-амфибии
ВВА-14 (вертикально взлетающая амфибия с 14 двигателями). За постановлением
последовал приказ МАП No.371 от 26 ноября 1965 г. и тактико-технические требования
на амфибию ВВА-14 с двумя маршевыми двигателями Д-30М и двенадцатью подъемными
РД36-35ПР утвержденные 7 июня 1966 г. Главкомами ВВС и ВМФ.
ВВА-14 должен был стать частью авиационного противолодочного комплекса
состоящего из собственно самолета, поисково-прицельной системы "Буревестник",
противолодочного оружия и системы заправки топливом на плаву. Комплекс
предназначался для обнаружения и уничтожения подводных лодок противника
находящихся в районах удаленных от места вылета на 1200-1500 км, как
самостоятельно, так и во взаимодействии с другими силами и средствами ВМФ.
ВВА-14 мог бы применятся в поисково-ударном, поисковом и ударном вариантах.
Следовало спроектировать и построить три экземпляра машины с началом заводских
испытаний первого в последнем квартале 1968 г.
Своего опытного производства КБ Бартини не имело, поэтому постройку ВВА-14
планировалось вести на опытном заводе No.938 ОКБ Н.И. Камова. Но поскольку камовцы
не располагали специалистами, знакомыми со спецификой тяжелого самолетостроения,
в 1968 г. Р.Л. Бартини становится главным конструктором по теме ВВА-14 вновь
создаваемого ОКБ при таганрогском заводе No.86. Заместителем Бартини назначается
В.И. Бирюлин.
Одновременно вышло решение комиссии президиума СМ СССР по военно-промышленным
вопросам No.305 от 20 ноября 1968 г. и приказ МАП No.422 от 25 декабря 1968 г. о
разработке технического проекта самолета ВВА-14 на Таганрогском
машиностроительном заводе.
Поставленная задача оказалась слишком сложна для нового ОКБ и в 1970 г.
принимается решение при помощи ОКБ А.К. Константинова разработать
конструкторскую документацию и создать опытные образцы вертикально взлетающих
аппаратов. Р.Л. Бартини стал Главным конструктором по теме ВВА-14, ведущим
конструктором по амфибии стал Н.Д. Леонов, по оборудованию Ю.А. Бондарев.
Фактически работами по созданию ВВА-14 руководил заместитель главного
конструктора Н.А. Погорелов, сменивший В.И. Бирюлина, т.к. Р.Л. Бартини жил в
Москве и в Таганроге бывал наездами.
ВВА-14 представлял собой целое собрание необычных технических решений, каждое из
которых требовало проведения большого объема опытно-конструкторских работ ещё до
начала летных испытаний. С целью натурных отработок самолетных систем и
элементов конструкции были спроектированы и построены несколько соответствующих
стендов.
Для отработки силовой установки на малом понтонном стенде построенном на
Ухтомском вертолетном заводе (УВЗ), были проведены экспериментальные работы по
изучению впадины и брызгового факела образующихся при воздействии на водную
поверхность струи газов ТРД ТС-12М.
Для изучения режимов взлета и посадки ВВА-14 на различные поверхности на УВЗ был
создан плавучий газодинамический стенд-аналог 1410, позволявший проводить
испытания модели самолета в масштабе 1:4, оборудованной шестью ТРД ТС-12М
имитировавших работу всех подъемных двигателей самолета.
Стенд 1410 был перевезен на испытательно-экспериментальную базу ОКБ в г.
Геленджике где прошел полный цикл испытаний для изучения режимов взлета и
посадки самолета на водную поверхность. Полученные результаты свидетельствовали,
в частности, что силы и моменты воздействовавшие на самолет при вертикальном
взлете и посадке, были незначительны и система стабилизации и управления
самолетом вполне могла их парировать. Комбинированные газоструйные рули для
управления по курсу и тангажу были также отработаны на наземном стенде. Для
отработки управления ВВА-14, были созданы два пилотажных стенда: с подвижной и
неподвижной кабинами.
На пилотажных стендах были ещё до первого полета досконально отработаны режимы
управления самолетом, среди которых был режим приземления в условиях создания
интенсивной динамической воздушной подушки. На стенды часто приглашали
летчика-испытателя Ю.М. Куприянова, который высоко оценил работу их создателей,
сказав на разборе первого полета: "Летали так, как на тренажере!".
Планировалось построить три опытных ВВА-14. В производство запустили
одновременно два экземпляра самолета, машины "1М" и "2М".
Первый опытный самолет "1М" был выполнен без подъемных двигателей и
предназначался для отработки и доводки аэродинамики и конструкции на всех
режимах полета, кроме вертикального взлета и посадки, исследования устойчивости
и управляемости на этих режимах, для отработки маршевой силовой установки и

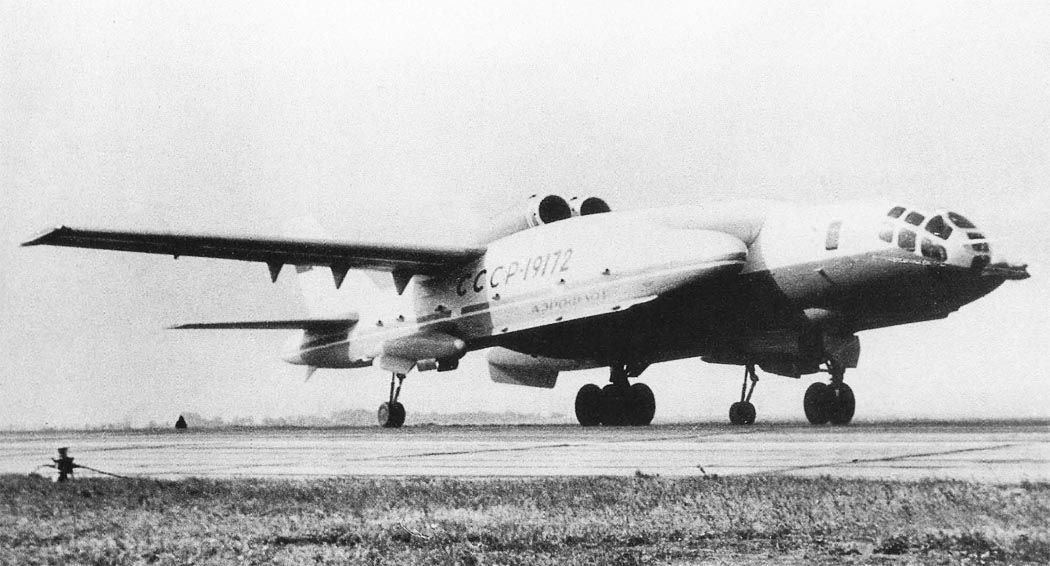

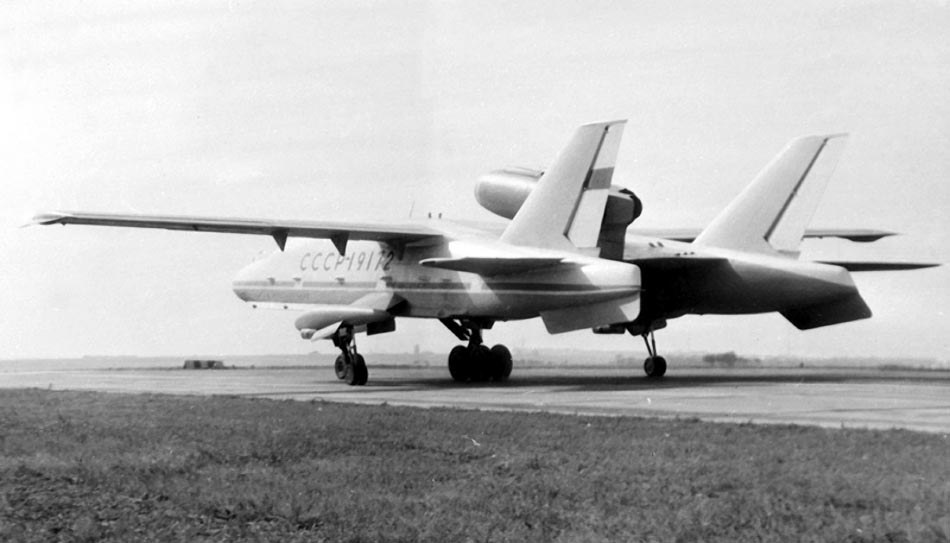

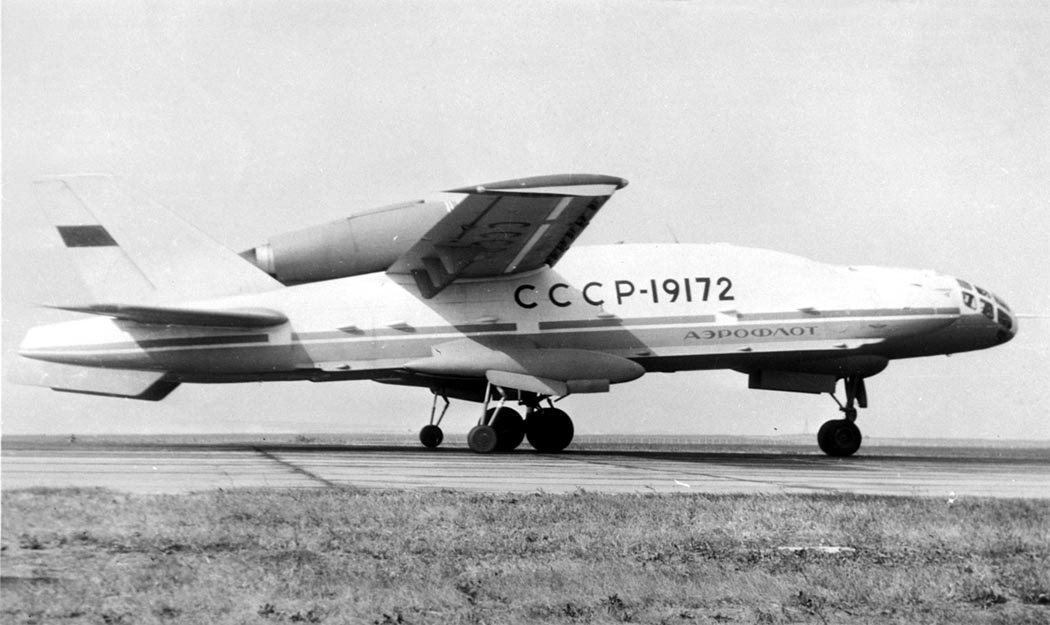

самолетных систем. Для обеспечения взлета и посадки с аэродрома, на самолете

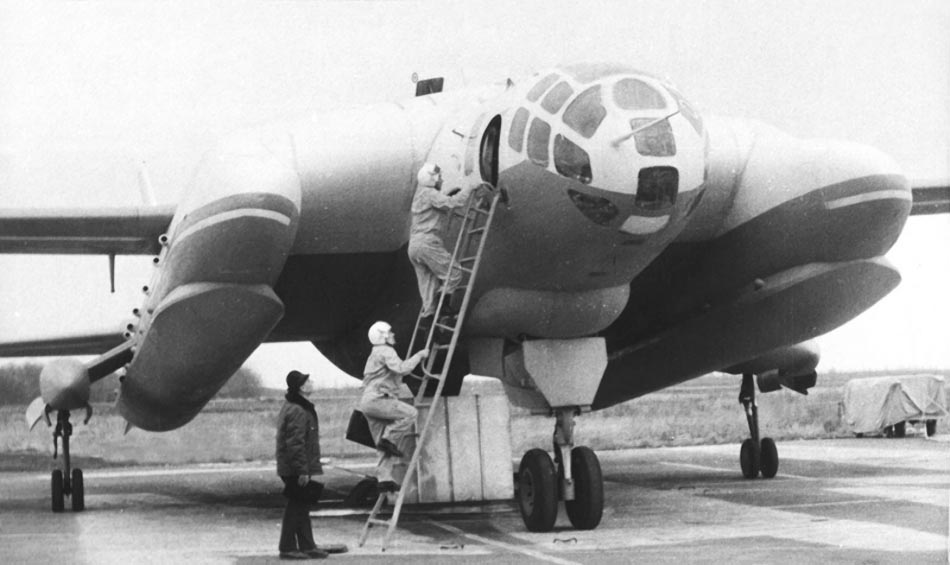

устанавливалось шасси велосипедной схемы с управляемыми носовыми колесами (в
конструкции шасси использовались стойки от бомбардировщиков 3М и Ту-22).
Вторая опытная машина "2М" должна была получить подъемные двигатели. На ней
должны были изучаться и отрабатываться переходные режимы и режимы вертикального
взлета и посадки с земли и воды, подъемная силовая установка, системы струйного
управления, автоматики и другие системы, связанные с вертикальным взлетом и
посадкой.
После отработки основных технических вопросов на "1М" и "2М" наступала очередь
третьего экземпляра ВВА-14. На нем должны были быть испытаны комплексы
специального оборудования и вооружения, а также отработанно боевое применение.
Изготовлялись самолеты в кооперации между опытным производством ОКБ (директор
завода А. Самоделков) и соседним серийным заводом (Таганрогский механический
завод им. Г. Димитрова, директор С. Головин).
На серийном заводе изготавливали фюзеляж, консоли крыла и оперение, а сборка,
монтаж самолетных систем и контрольно-записывающей аппаратуры была за опытным
производством ОКБ.
К лету 1972 г. основные работы по сборке самолета ВВА-14 ("1М") были закончены и
машина покинувшая сборочный цех была передана ЛИКу для окончательной доводки
перед летными испытаниями.

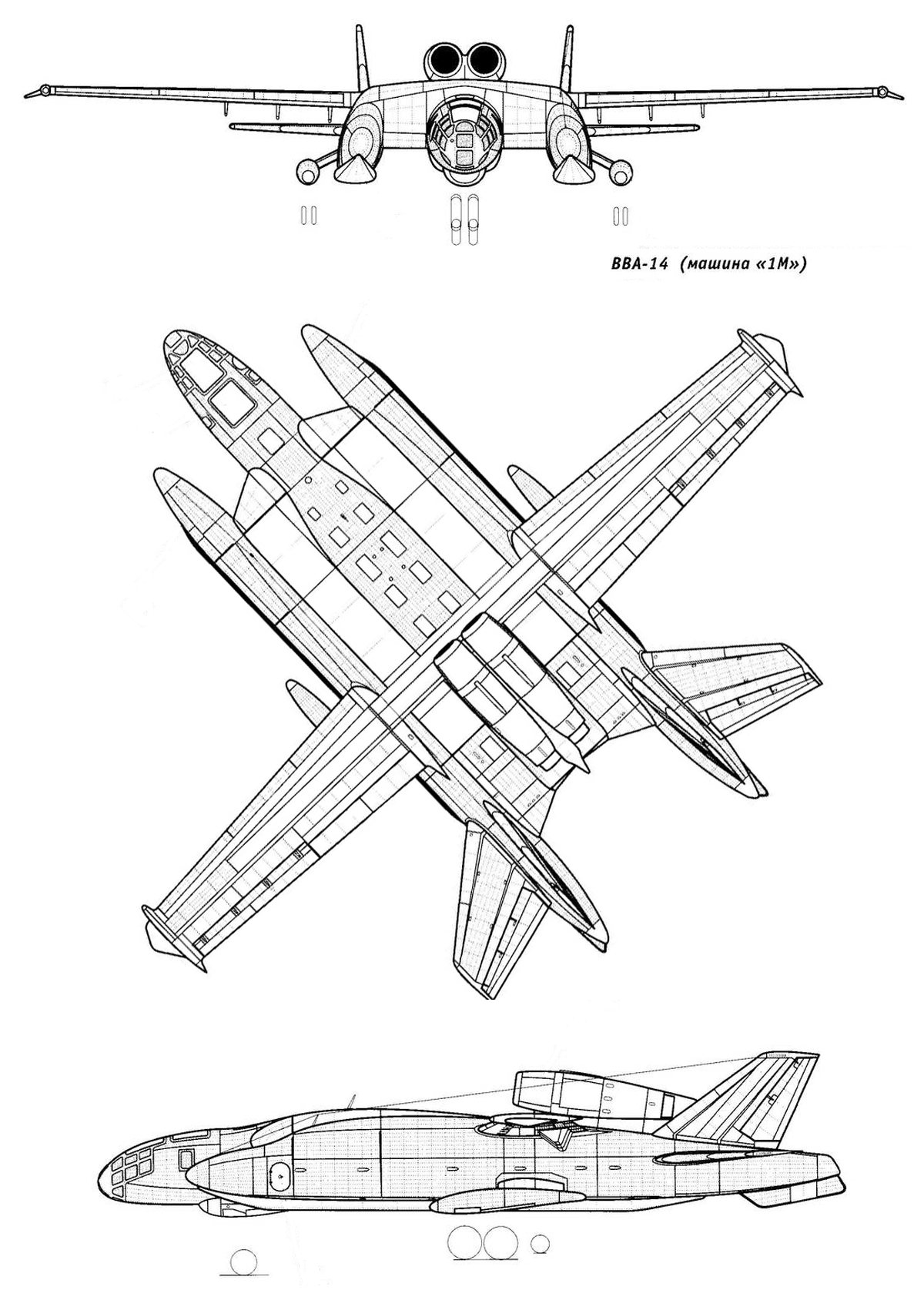

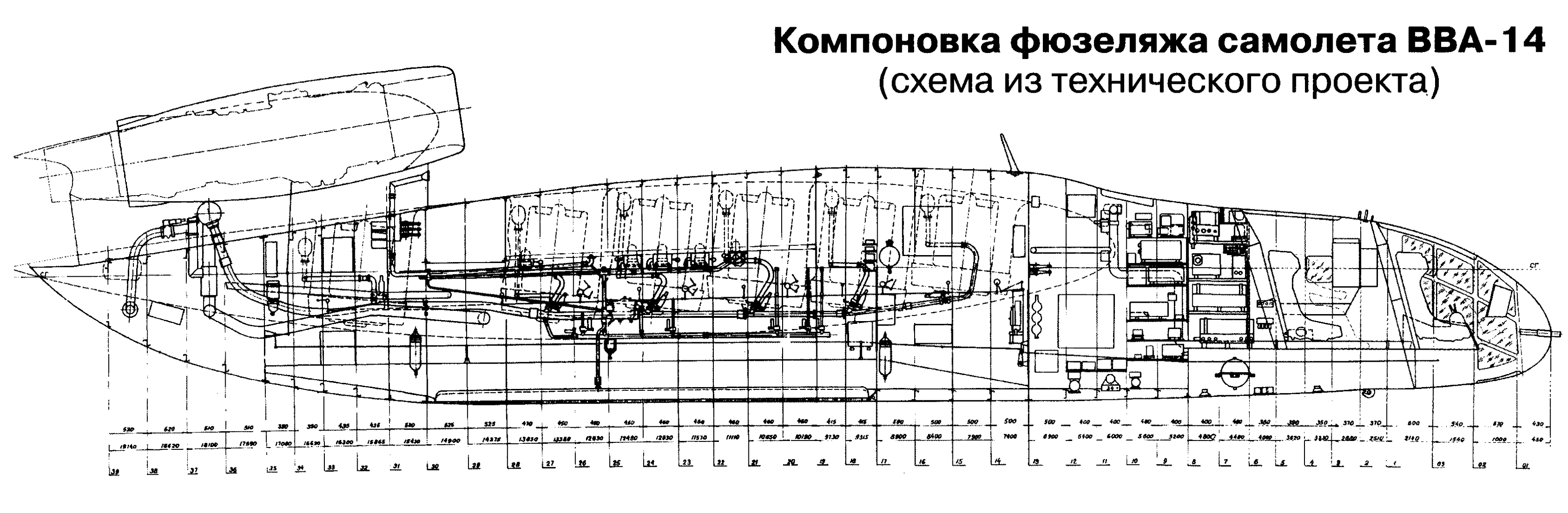

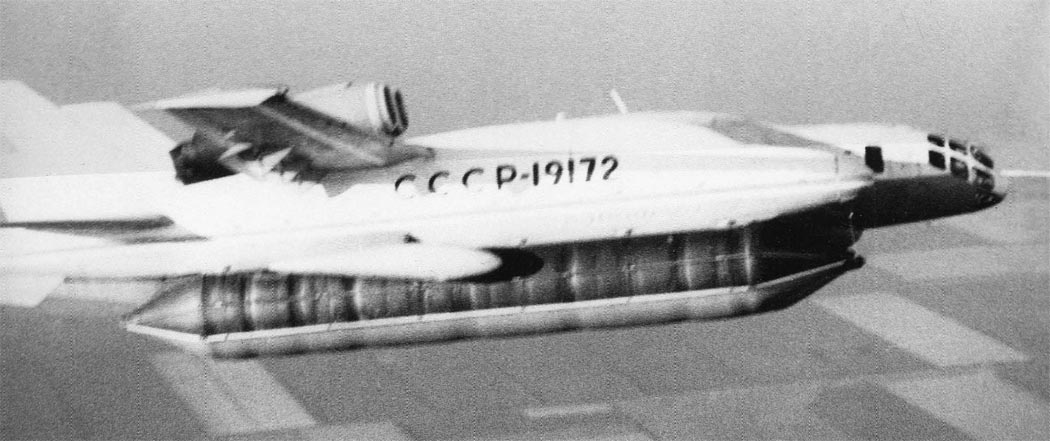

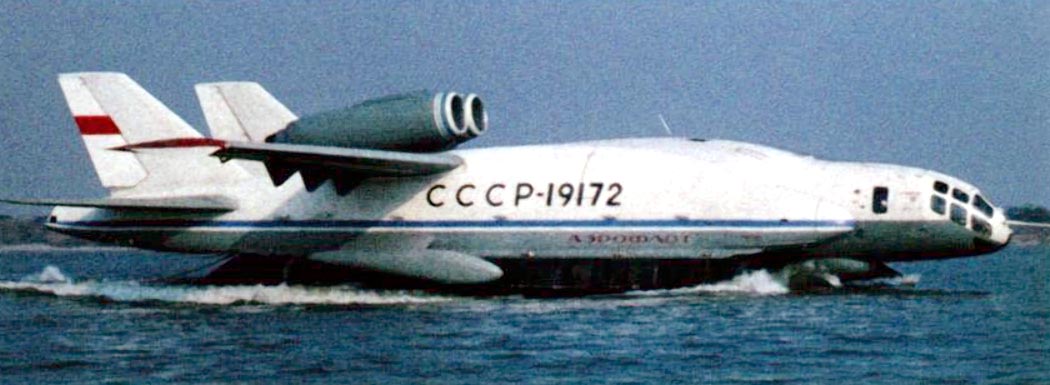

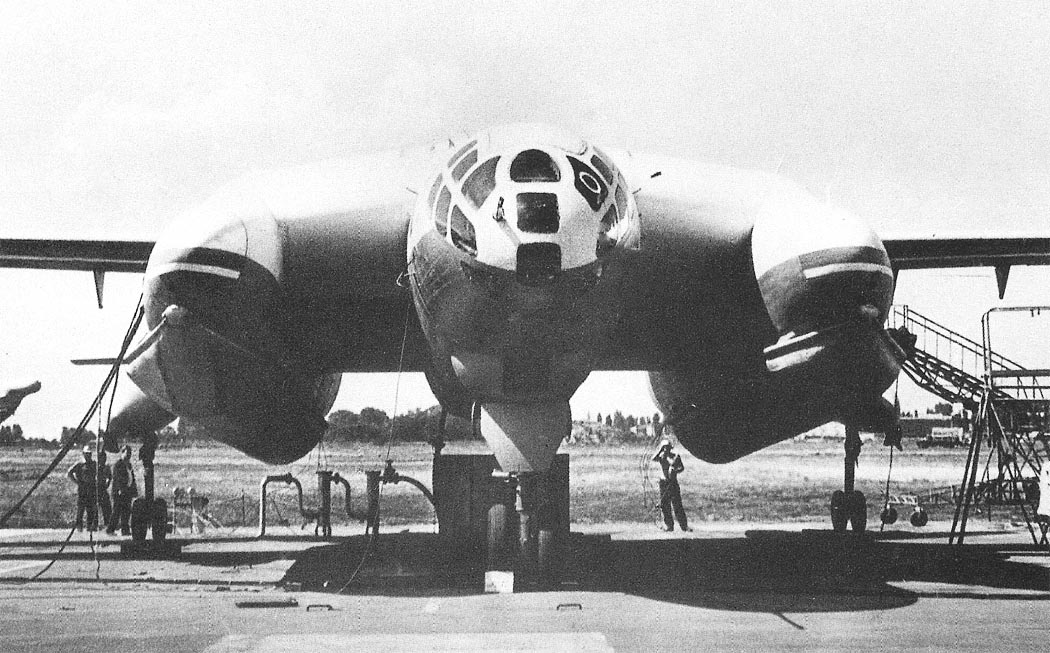

ВВА-14 имел очень необычный вид. Фюзеляж с кабиной пилотов переходил в

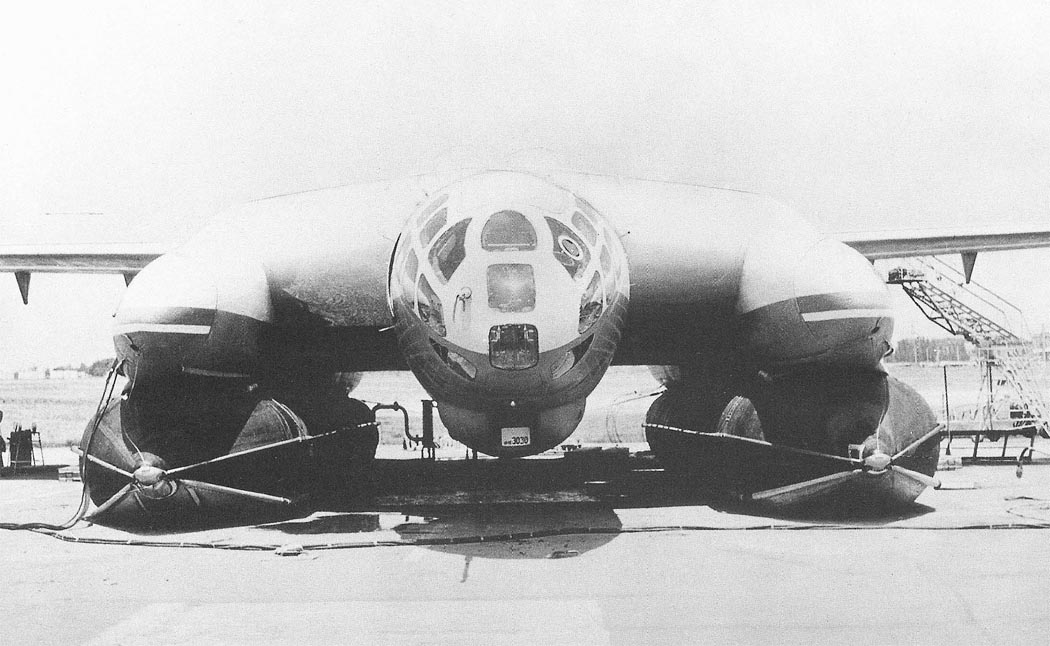

центроплан, по бокам которого располагались два огромных отсека с поплавками и
системой их наддува. Разнесенное стреловидное горизонтальное и вертикальное
оперение. Отъемные части крыла крепились к кессону центроплана. За
оригинальность конструкции самолет получил кличку "Фантомас".
Ведущим инженером по испытаниям стал И.К. Винокуров, летчиком-испытателем Ю.М.
Куприянов, штурманом-испытателем Л.Ф. Кузнецов.

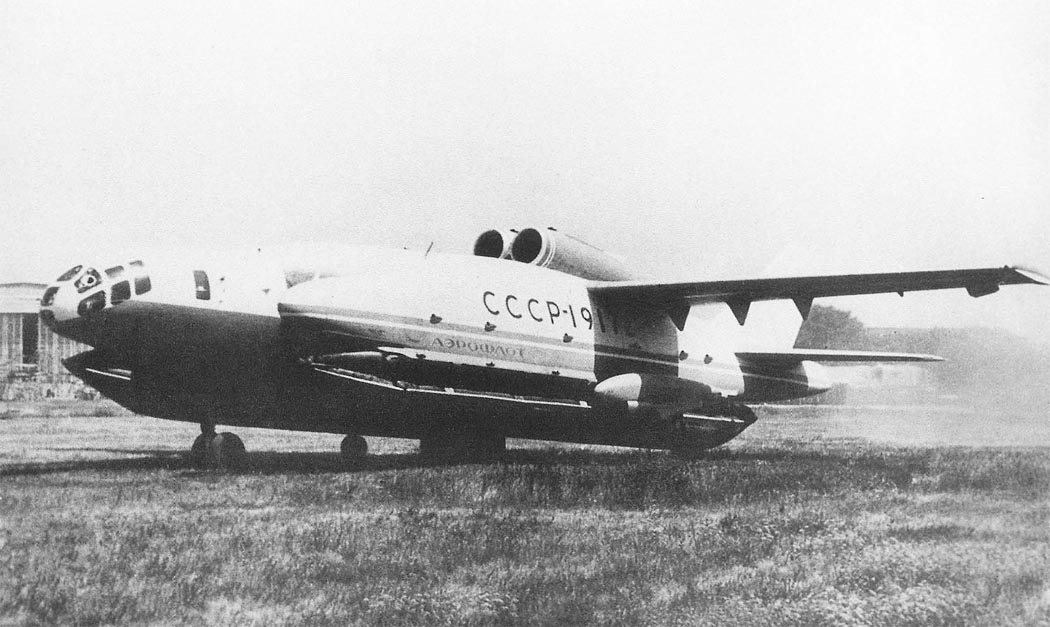

Стоянка, на которой расположили ВВА-14, располагалась на краю летного поля у
небольшой рощи, т.н. "карантина", а в целях конспирации "1М" получил гражданскую

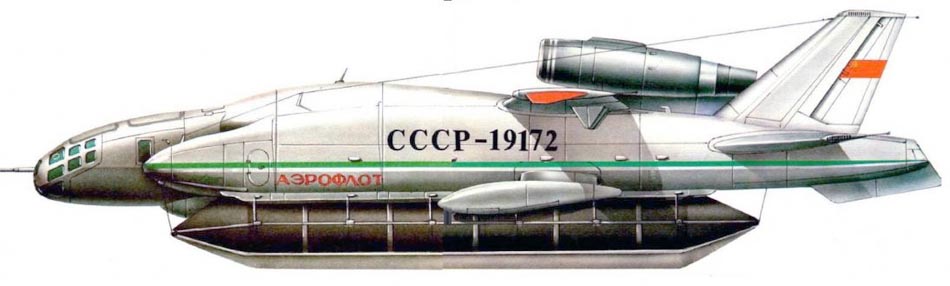

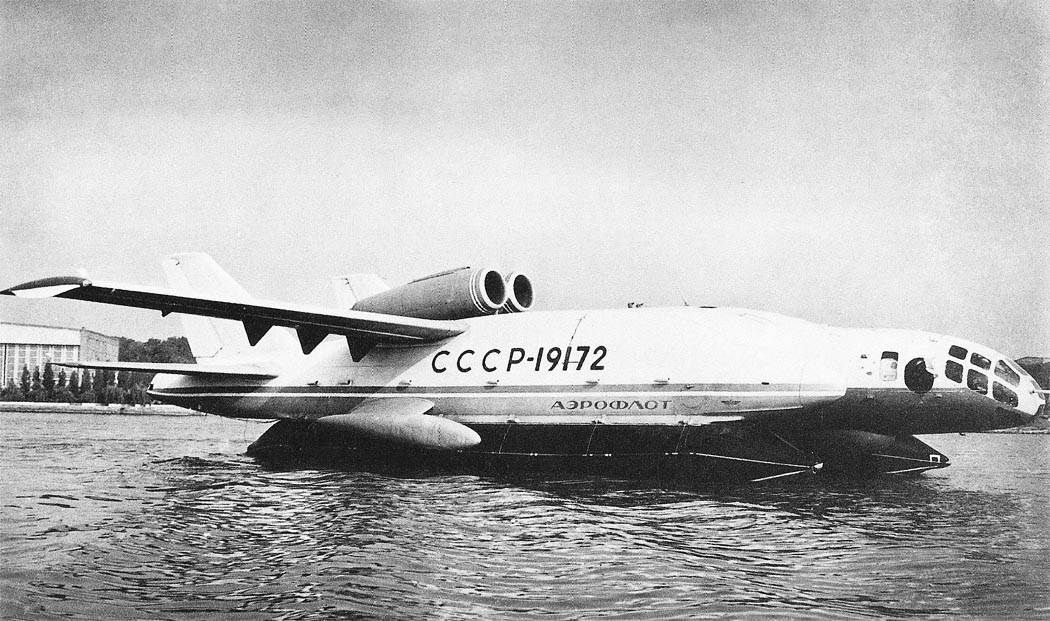

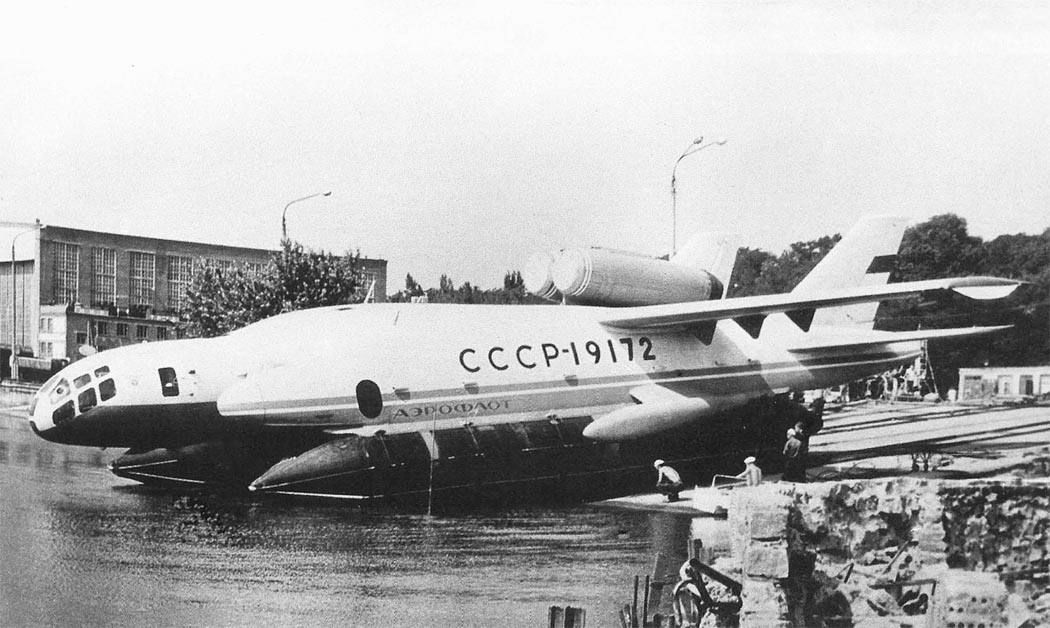

регистрацию СССР-19172 и символику "Аэрофлота" на борту.
В период с 12 по 14 июля 1972 г. начались первые рулежки и пробежки самолета по
грунтовой ВПП заводского аэродрома. Затем от ВВА-14 отстыковали консоли крыла и
хвостовое оперение и соблюдая все положенные меры секретности, в одну из ночей
перевезли на соседний таганрогский аэродром, имевший бетонную полосу, на котором
базировался один из учебных полков Ейского военного училища летчиков.
Там, с 10 по 12 августа, пробежки продолжились. Их результаты были
обнадеживающими, ВВА-14 на пробежках до скорости 230 км/ч вел себя нормально,
силовая установка и бортовое оборудование работали без замечаний. В своем отчете
летчик-испытатель Ю.М. Куприянов отметил, что: "На разбеге, подлете и пробеге
самолет устойчив, управляем, ухода с курса взлета и кренений нет". Кроме того,
обращено внимание на хороший обзор из пилотской кабины и удобное расположение
пилотажно-навигационных приборов и приборов контроля за силовой установкой.

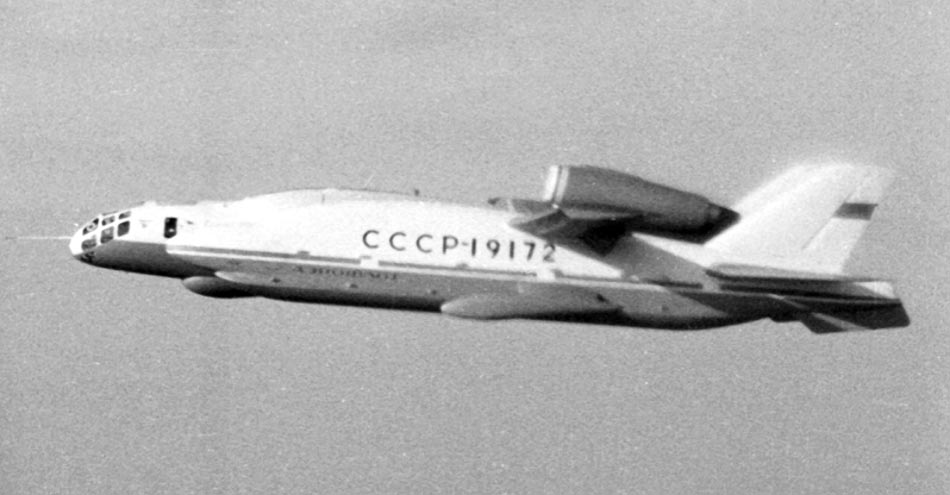

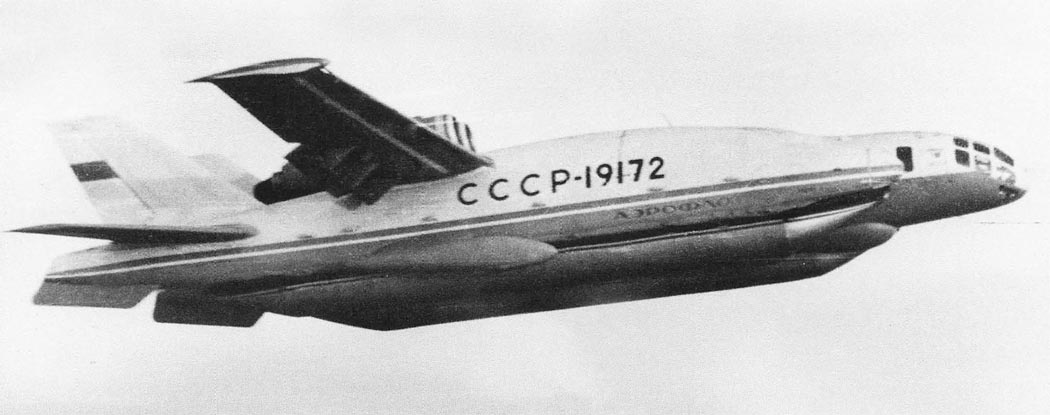

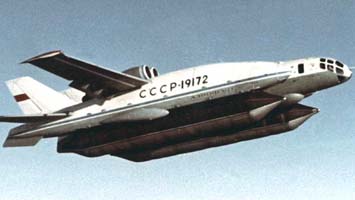

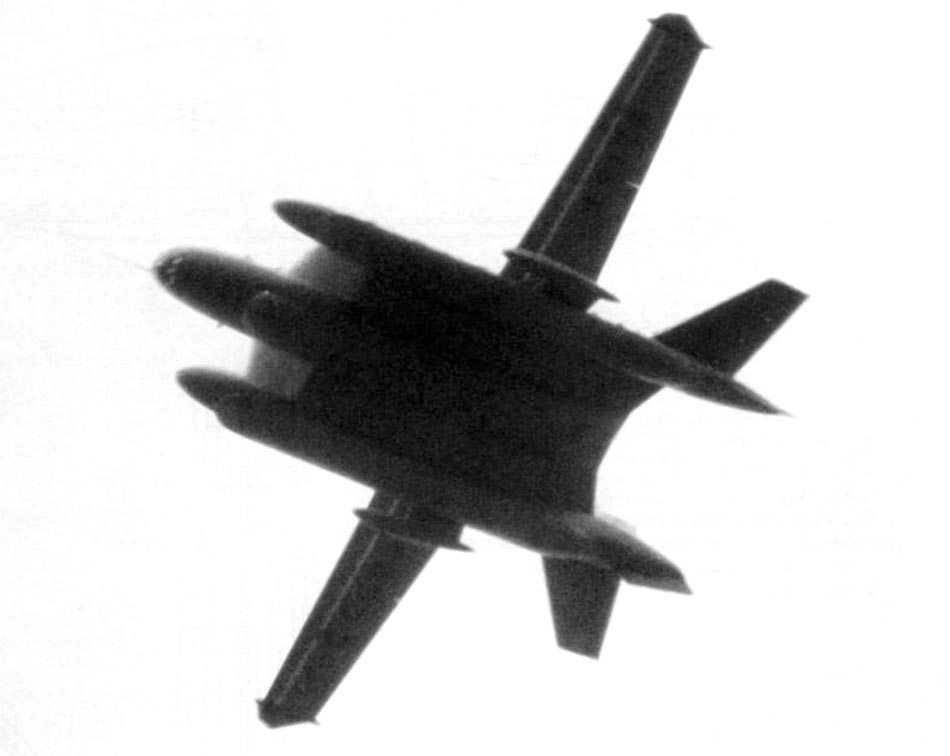

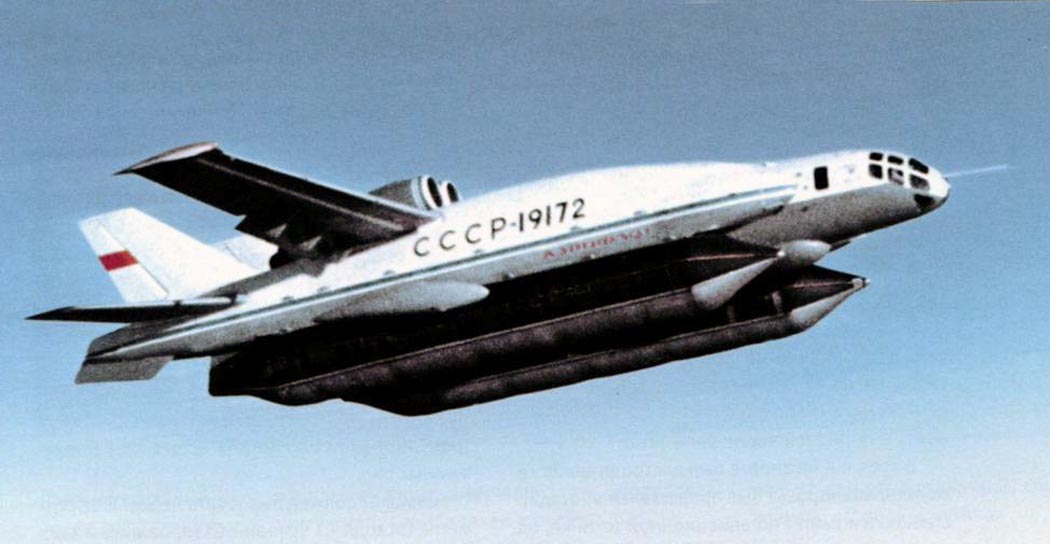

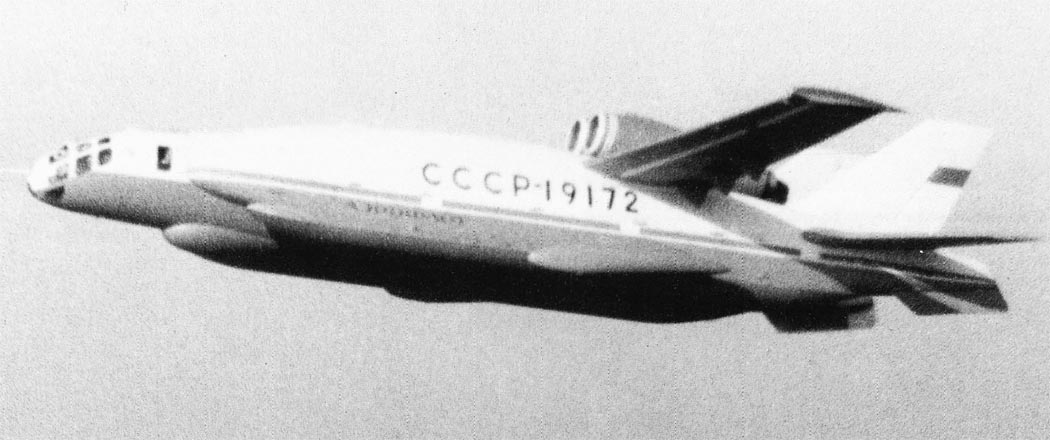

Первый раз в воздух ВВА-14 поднялся 4 сентября 1972 г. с экипажем в составе
летчика-испытателя Ю.М. Куприянова и штурмана-испытателя Л.Ф. Кузнецова. Полет,
продолжавшийся почти час, показал, что устойчивость и управляемость машины в
воздухе в пределах нормы и ничуть не хуже, чем у традиционных самолетов.
Как и на земле, в воздухе ВВА-14 выглядел очень необычно, получив за свою
"трехголовость" при виде снизу (центральный нос-фюзеляж и два бортовых отсека)
ещё одну кличку - "Змей Горыныч". К отдельным полетам в качестве самолета
сопровождения и самолета-эталона для калибровки пилотажно-навигационного
оборудования привлекался Бе-30 (No.05 "ОС").
Летные испытания первого этапа завершились к лету 1973 г. Их результаты
подтвердили, что оригинальная аэродинамическая схема с крылом-центропланом
вполне жизнеспособна, а маршевая силовая установка и основные системы работают
надежно и обеспечивают выполнение испытательных полетов.
Но самым значимым итогом этого этапа летных испытаний стало то, что под
самолетом при полете вблизи земли толщина динамической воздушной подушки
оказалась значительно больше по отношению к средней аэродинамической хорде
крыла, чем это считалась ранее. При средней аэродинамической хорде ВВА-14 в
10,75 м эффект динамической подушки ощущался с высоты 10-12 м, а на высоте
выравнивания (около 8 м) подушка была уже так плотна и устойчива, что Ю.М.
Куприянов на разборах полетов много раз просил разрешения бросить ручку
управления и дать машине сесть самой. Провести такой эксперимент ему, правда,
так и не дали, опасаясь, что может просто не хватить взлетной полосы.
Единственным серьезным инцидентом был отказ гидросистемы No.1 в первом полете.
Причиной стало разрушение трубки отвода рабочей жидкости от насосов, из-за
совпадения колебаний фюзеляжа с частотой пульсации жидкости. Выход из положения
нашли, заменив трубки на резиновые шланги.
Хотя перспективы получения реальных, а не "бумажных" подъемных двигателей
оставались весьма неопределенными, наконец, было готово пневматическое
взлетно-посадочное устройство (ПВПУ). Поплавки ПВПУ имели длину 14 м, диаметр
2,5 м, объем каждого составлял 50 м3. Они были спроектированы Долгопрудненским
КБ агрегатов и изготовлены на Ярославском шинном заводе.
Поэтому зиму 1973-74 гг. ВВА-14 ("1М") провел в цехе опытного производства ОКБ
где на него установили системы и устройства ПВПУ. Одновременно выполнялись
статические испытания на специально подготовленном поплавке.
Выпуск поплавков осуществлялся двенадцатью управляемыми пневматическими
кольцевыми эжекторами - по одному на каждый отсек поплавка. Воздух высокого
давления отбирался от компрессоров маршевых двигателей. Уборка ПВПУ
осуществлялась гидроцилиндрами, которые воздействовали через продольные штанги
на тросы, охватывающие поплавки, вытесняя воздух из их отсеков через
редукционные клапаны.
Поплавки и система их уборки-выпуска была буквально напичканы различными
уникальными устройствами и системами, поэтому оказались очень непростыми в
доводке и наладке, которые продолжались всю весну и часть лета 1974 г.
Затем начался этап испытаний ВВА-14 на плаву. Поскольку шасси все время морских
испытаний находилось в убранном положении, для спуска и подъема машины с
надутыми поплавками были изготовлены специальные перекатные тележки.
Первым делом была проверена непотопляемость самолета при разгерметизации отсеков
поплавков. Сброс давления из двух отсеков одного поплавка подтвердил, что ВВА-14
сохраняет при этом нормальную плавучесть. После наступил черед рулежек с
постепенным увеличением скорости движения по воде. Испытания показали, что
максимальная скорость при этом не должна превышать 35 км/ч. На больших скоростях
машина начинала опускать нос к поверхности воды и возникала опасность деформации
и последующего разрушения мягких поплавков. Но для вертикально взлетающей
амфибии этой скорости было вполне достаточно.
По окончании этапа мореходных испытаний испытательные полеты продолжились пока
при убранных поплавках ПВПУ. Однако к этому времени интерес заказчика к ВВА-14
заметно угас. Основное внимание уделялось совершенствованию уже поступивших на
вооружение Бе-12, Ил-38 и Ту-142. Стало окончательно ясно, что подъемных
двигателей с приемлемыми характеристиками не будет даже в отдаленном будущем.
Поэтому ещё в разгар работ по монтажу и испытаниям ПВПУ Р.Л. Бартини принял
решение доработать "1М" в аппарат по типу экраноплана с поддувом воздуха от
дополнительных двигателей под центроплан. Начатые в этом направлении работы
привели к созданию экспериментального экранолета 14М1П, но его испытания
начались уже без Бартини. В декабре 1974 г. Роберта Людовиковича не стало.
Летные испытания, по инерции, продолжились и в 1975 г. Предстояло испытать ПВПУ
и поведение машины с выпущенными поплавками в полете. Предварительно провели
серию пробежек и подлетов с постепенным увеличением степени выпуска поплавков
(для этого гидросистема самолета была соответствующим образом модифицирована).
Первый полет ВВА-14 с полным выпуском и уборкой поплавков в воздухе состоялся 11
июня 1975 г. с экипажем в составе Ю.М. Куприянова и Л.Ф. Кузнецова. Всего в
период с 11 по 27 июня, в испытательных полетах, было выполнено 11
выпусков-уборок ПВПУ. Особых проблем в поведение машины в воздухе выпущенные
поплавки не вызвали. Выявившаяся при испытаниях тряска самолета с надутыми
поплавками при выпущенных закрылках, "как при пробежках по грунтовой полосе" по
замечанию летчиков, опасности не представляла и могла быть устранена изменением
формы хвостовых частей поплавков. Все попытки самолета рыскать при выпущенном
ПВПУ устойчиво парировались системой автоматического управления САУ-М.
Эти полеты стали завершающим аккордом в истории ВВА-14. Всего с сентября 1972 г.
по июнь 1975 г. на машине "1М" было выполнено 107 полетов с налетом более 103
часов.
После прекращения программы ВВА-14, самолет "1М" закатили в цех на
переоборудование в экспериментальный экранолет 14М1П, собранный планер машины
"2М" отвезли на дальний край заводской стоянки, третий экземпляр вертикально
взлетающей амфибии так и не начали строить.
На базе ВВА-14 существовали проекты создания модификаций различного назначения.
Корабельный вариант имел бы складные консоли крыла и хвостовое оперение и мог
базироваться на противолодочных крейсерах проекта 1123, специально
дооборудованных крупнотоннажных сухогрузах и танкерах, либо на противолодочных
крейсерах-носителях ВВА-14.
В транспортном варианте ВВА-14 мог бы перевозить 32 человека или 5000 кг груза
на расстояние до 3300 км.
В поисково-спасательном варианте в состав экипажа амфибии дополнительно
включались два спасателя и врач. В грузовом отсеке размещалось специальное
оборудование (лодки, плоты, лебедка и т.д.). Летные характеристики ВВА-14 в
спасательном варианте оставались практически такими же, как у противолодочного
самолета за исключением дальности полета, которая могла быть увеличена на
500-1000 км.
Ещё один поисково-спасательный вариант амфибии - ВВА-14ПС предназначался для
поиска и эвакуации космических кораблей и спускаемых модулей автоматических
аппаратов на море и дополнял бы уже находящиеся в эксплуатации вертолеты Ми-6ПС.
Кроме участия в космической программе ВВА-14ПС должен был выполнять задачи
поиска и спасения экипажей летательных аппаратов, потерпевших бедствие над
морем, членов экипажей затонувших кораблей и судов, а также подводников
поднявшихся на поверхность с затонувших субмарин в всплывающих камерах и рубках.
Как и прототип поисково-спасательная амфибия могла бы взлетать и садиться на
сушу и воду практически в любом месте, имела бы высокую мореходность,
базировалась бы на кораблях, на воде и на грунтовых площадках.
В "космическом" варианте ВВА-14ПС на месте грузового отсека был оборудован салон
с медицинским оборудованием для отдыха космонавтов, отсек для перевозки
спускаемого аппарата, систему для его подцепки и загрузки, бортовая лебедка,
контейнеры со спасательными лодками ЛАС-5С и плотами ПСН-6А. В состав экипажа
кроме летчика, штурмана и бортинженера входили два спасателя и врач.
Обычный вариант поисково-спасательной амфибии отличался от "космического" более
скромным набором оборудования (в частности отсутствовала система подъема
спускаемого аппарата) и могла принять на борт 15 человек, в том числе шесть
тяжело раненых, для них предусматривались носилки. Машина оснащалась
спасательными кругами, канатами с поплавками, запасом медикаментов, воды и
теплой одежды. Для работы ночью устанавливался выдвижной прожектор СП-62.
Поскольку вся программа по созданию вертикально взлетающего самолета-амфибии
ВВА-14 была свернута, все работы по ВВА-14ПС так и не вышли из стадии эскизного
проекта.
В варианте самолета-ретранслятора для ВВА-14 планировалось разработать
специальную антенну и систему для её подъема на высоту 200-300 м, при нахождении
машины на плаву.
На ВВА-14 предусматривалась установка перспективного поисково-ударного комплекса
"Полюс" для поражения ракетных подводных лодок на удалении от самолета не менее
200 км. В этом варианте амфибия несла одну ракету "воздух-поверхность" весом
3000-4000 кг, длиной до 9,5 м и калибром 700-780 мм в нижней части фюзеляжа и
радиолокационный дальномер на киле. Кроме того, в этом варианте устанавливались
инфракрасный пеленгатор и панорамная РЛС. Все эти работы не вышли из
первоначальной стадии рассмотрения технических предложений и изучения вопроса
заказчиком.
Но в целом затраченные усилия не пропали даром. В результате испытаний был
получен богатый экспериментальный материал, а сама работа над ВВА-14 стала
великолепной школой для специалистов ОКБ.
Техническое описание.
Конструкция СВВП выполнен по схеме
высокоплана с составным крылом из
несущего центроплана и консолей
разнесенным горизонтальным и
вертикальным оперением и поплавковым
взлетно-посадочным устройством.
Конструкция в основном выполнена из
алюминиевых сплавов с антикоррозионным
покрытием и кадмированных сталей.
Фюзеляж полумонококовой
конструкции, переходящий в центроплан. В
носовой части размещена трехместная
кабина экипажа, отделяемая при аварийных
ситуациях и обеспечивающая спасение
экипажа на всех режимах полета без
использования катапультных кресел. За
кабиной размещен отсек силовой установки
с 12 подъемными двигателями и отсек
вооружения.
Крыло состоит из
прямоугольного центроплана и отъемных
частей (ОЧК) трапециевидной формы в плане
с углом поперечного V +2° и заклинения 1°,
образованных профилями с относительной
толщиной 0,12. На ОЧК имеются по всему
размаху предкрылки, однощелевые закрылки
и элероны. С центропланом сопрягаются
сигарообразные обтекатели, на которых
размещается оперение и ПВПУ.
Оперение свободнонесущее, расположенное
на обтекателях, стреловидное.
Горизонтальное оперение общей площадью
21,8 м2 имеет стреловидность по
передней кромке 40°, снабжено рулями
высоты общей площадью 6,33 м2.
Вертикальное оперение двухкилевое общей
площадью 22,75 м2 имеет
стреловидность по передней кромке 54°,
общая площадь рулей направления 6,75 м2.
Пневматическое взлетно-посадочное
устройство включает надувные поплавки
длиной 14 м, диаметром 2,5 м и объемом по 50 м3,
которые имеют по 12 отсеков. Для выпуска и
уборки поплавков используется сложная
механогидропневмоэлектрическая система
с 12 кольцевыми инжекторами (по одному на
каждый отсек). Воздух в систему подается
от компрессоров маршевых двигателей. Для
транспортировки самолета на земле
предусмотрено убирающееся трехопорное
колесное шасси с носовой опорой и
главными опорами на обтекателях по бокам
поплавков, каждая опора имеет по два
колеса. Было использовано шасси
серийного Ту-22.
Силовая установка комбинированная,
состоит из двух маршевых двухконтурных
двигателей Д-30М тягой по 6800 кгс (генеральный
конструктор П.А. Соловьев), установленных
рядом в отдельных гондолах сверху
центроплана, и 12 подъемных ТРДД РД-36-35ПР
тягой по 4400 кгс (главный конструктор П.А.
Колосов), установленных попарно с
наклоном вперед в отсеке фюзеляжа с
открывающимися вверх створками
воздухозаборников для каждой пары
двигателей и нижними створками с
решетками, отклонение которых могло
регулироваться. Подъемные двигатели к
началу летных испытаний не были доведены,
и полеты самолета проводились без них.
Предусматривалось использование
вспомогательной силовой установки с
турбокомпрессором.
Топливная система включает 14 баков; два
бака отсека и 12 протектированных баков
общей емкостью 15 500 л. Предусматривалась
установка системы заправки топливом на
плаву.
Система управления обеспечивала
управление аэродинамическими рулями с
помощью гидроусилителей, как на обычных
самолетах, а управление на режимах
вертикального взлета и посадки и
переходных режимах должно было
осуществляться с помощью 12 струйных
рулей, установленных попарно и
использующих сжатый воздух, отбираемый
от подъемных двигателей. Система
автоматического управления обеспечивает
стабилизацию по тангажу, курсу и высоте
на всех режимах полета.
Самолетные системы. Самолет оснащен
всеми необходимыми для эксплуатации
системами: противопожарной в отсеках
силовой установки, противообледенительной с подводом
горячего воздуха к носкам крыла, оперения
и воздухозаборников, имеются кислородная
система и система кондиционирования
воздуха.
Оборудование. На самолете было
установлено необходимое для летных
испытаний пилотажно-навигационное и
радиосвязное оборудование и
предусматривалось использование
новейшего оборудования для обеспечения
автоматической стабилизации при взлете и
посадке и на маршруте для автономного
полета в сложных метеорологических
условиях. В спасательном варианте СВВП
предполагалось оснастить аварийно-спасательными
радиосредствами. На противолодочном СВВП
предполагалось использовать поисково-прицельную
систему «Буревестник», обеспечивающую
поиск подводных лодок и определение
координат и необходимых данных для
применения оружия. Для обнаружения
подводных лодок предполагалось
использовать 144 радиогидроакустических
буя РГБ-1У и до ста взрывных источников
звука, а также поисковый аэромагнитометр
«Бор-1».
Вооружение. В противолодочном варианте
предполагалось разместить в бомбоотсеке
различное вооружение общим весом до 2000 кг:
2 авиационные торпеды или 8 авиационных
мин ИГМД-500 (при увеличении боевой
нагрузки до 4000 кг) или 16 авиационных бомб
ПЛАБ-250. Для обороны на маршруте
патрулирования предусматривался
оборонительный комплекс, обеспечивающий
постановку активных и пассивных помех.
экспериментальные
ВВА-14
ЛТХ
Авиация
и Время 2005-05. Александр Заблотский, Андрей Сальников. И создал он зверя
невиданного....
Уголок неба. 2020
