   VZ-3 Vertiplane

Разработчик: Ryan
Страна: США
Первый полет: 1958
Тип: Экспериментальный самолет с ВВП
  ЛТХ     Доп. информация



Первым удачным летательным аппаратом рассматриваемого типа был VZ-3 Vertiplane фирмы Ryan. После появления этого летательного аппарата в 1956 г. Армия и ВВС США учредили новую серию экспериментальных аппаратов ВВП.

Одноместный VZ-3 был чисто исследовательским аппаратом. В качестве силовой установки аппарата использовался турбовинтовой двигатель T53-L-1 мощностью 1000 э.л.с. (746 кВт) фирмы Lycoming, размещенный в фюзеляже и приводящий в движение два установленных на крыле воздушных винта большого диаметра (ометаемые поверхности воздушных винтов выходили за законцовки крыла). Крыло оснащено по всему размаху двухщелевыми закрылками, которые могли отклоняться на 90°, изменяя при этом направление потока, сходящего с воздушного винта. Для предотвращения перетекания воздушного потока через законцовки крыла на них были установлены большие аэродинамические гребни. Для обеспечения управляемости на режимах висения и малоскоростного полета в хвостовой части аппарата были установлены воздушные сопла.

Первый полет VZ-3 был выполнен 7 февраля 1958 года. Программа исследований продолжалась несколько лет. При располагаемой мощности  1000 л.с. взлетная масса самолета составляла всего 1179 кг.





 ЛТХ:
Модификация   VZ-3
Размах крыла, м   7.14
Длина, м   8.30
Масса, кг
  пустого самолета
  нормальная взлетная   1179
Тип двигателя   1 ПД Lycoming T53-L-1
Мощность, л.с.   1 х 1000
Максимальная скорость , км/ч
Практическая дальность, км
Практический потолок, м
Экипаж   1


 Доп. информация :


  Фотографии:

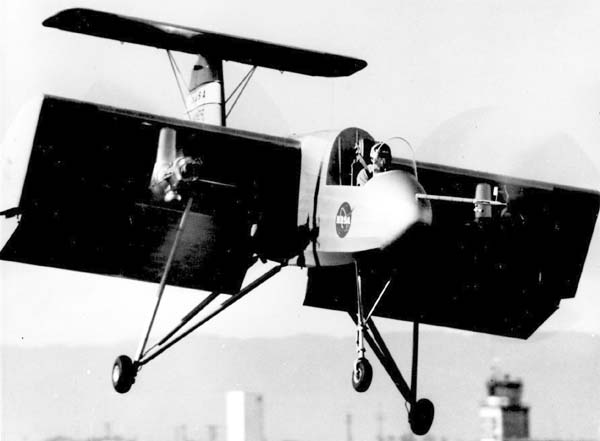

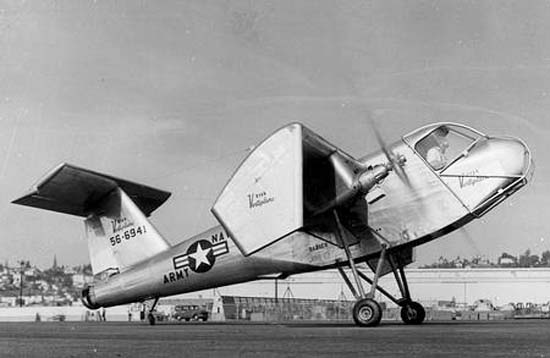

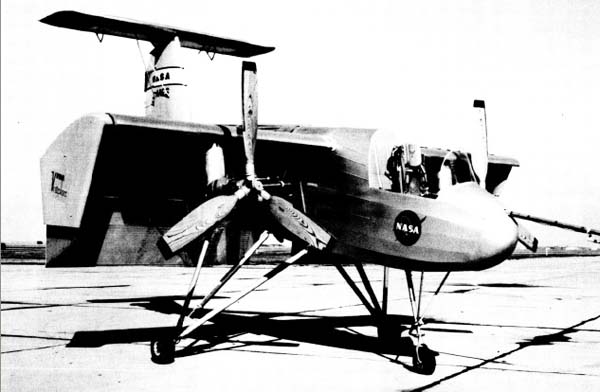

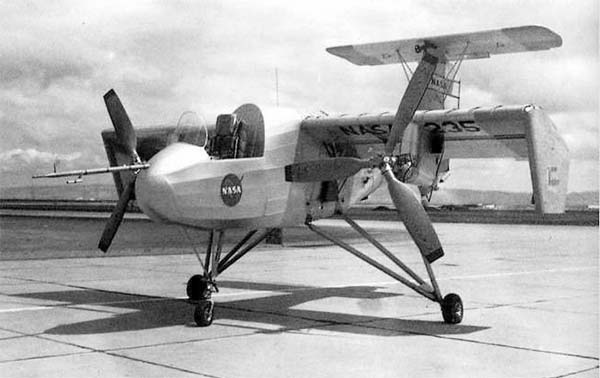

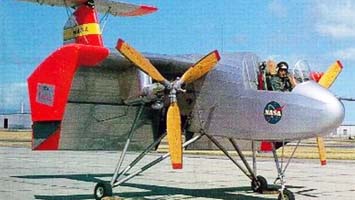

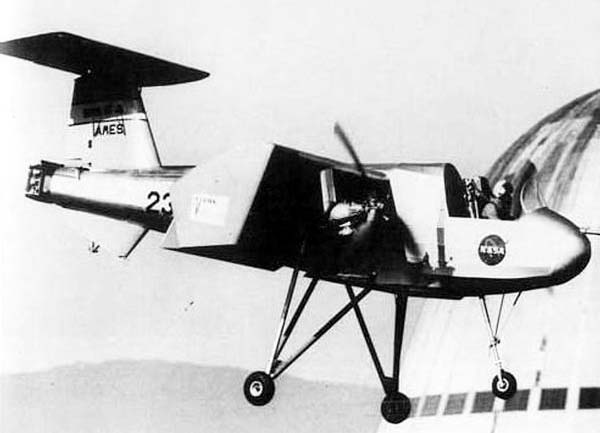

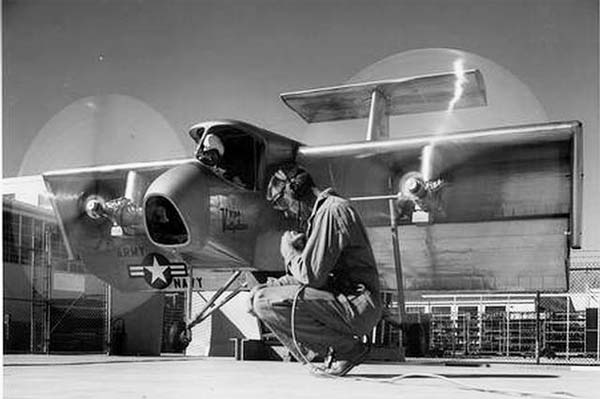

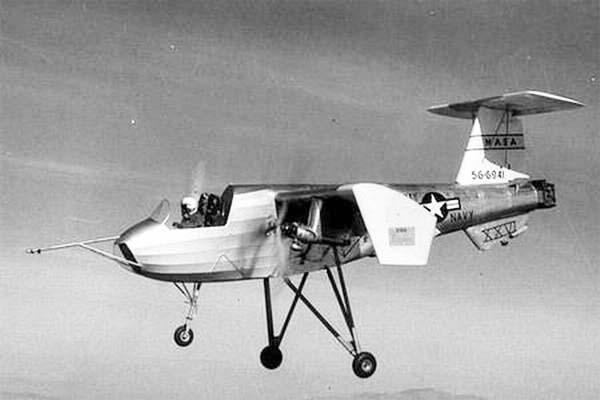

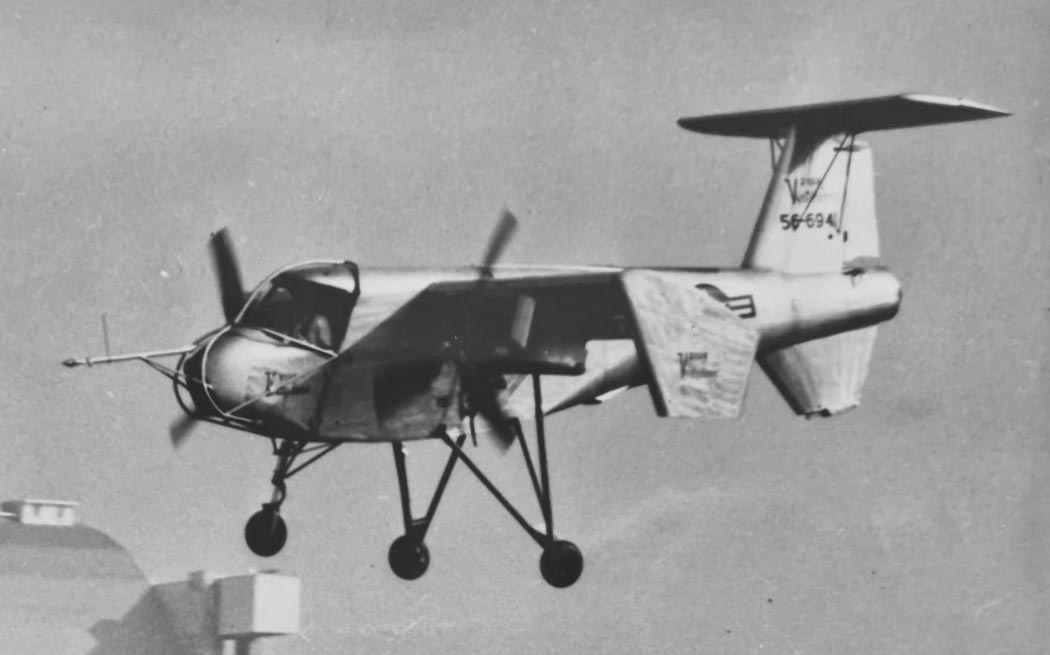

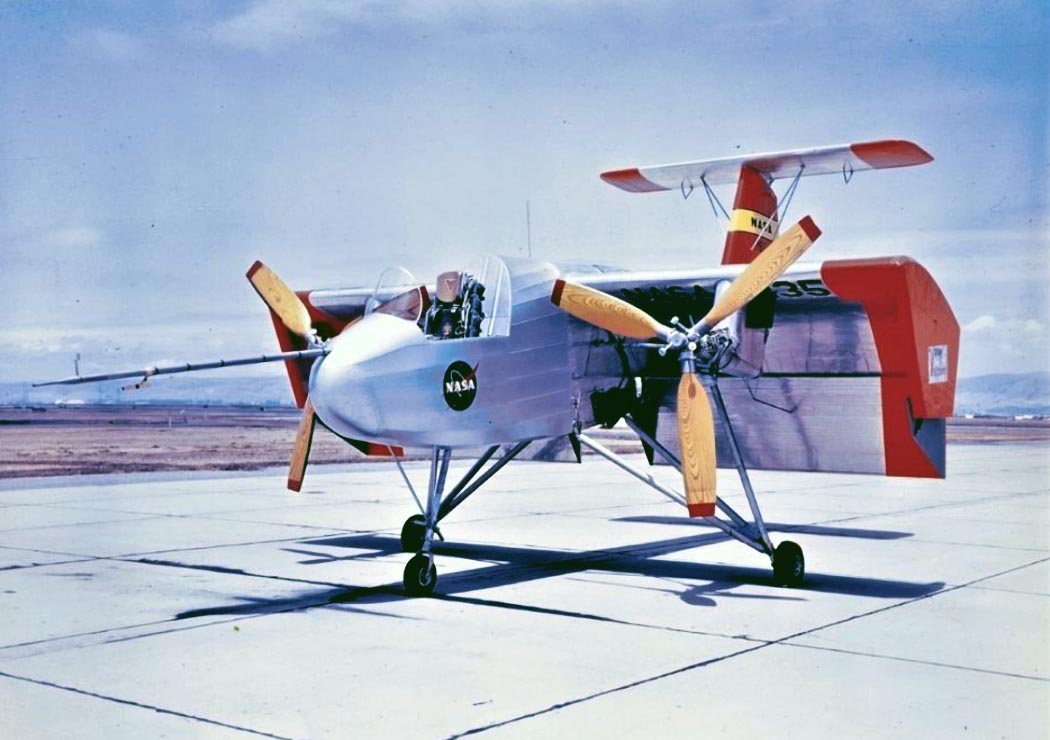

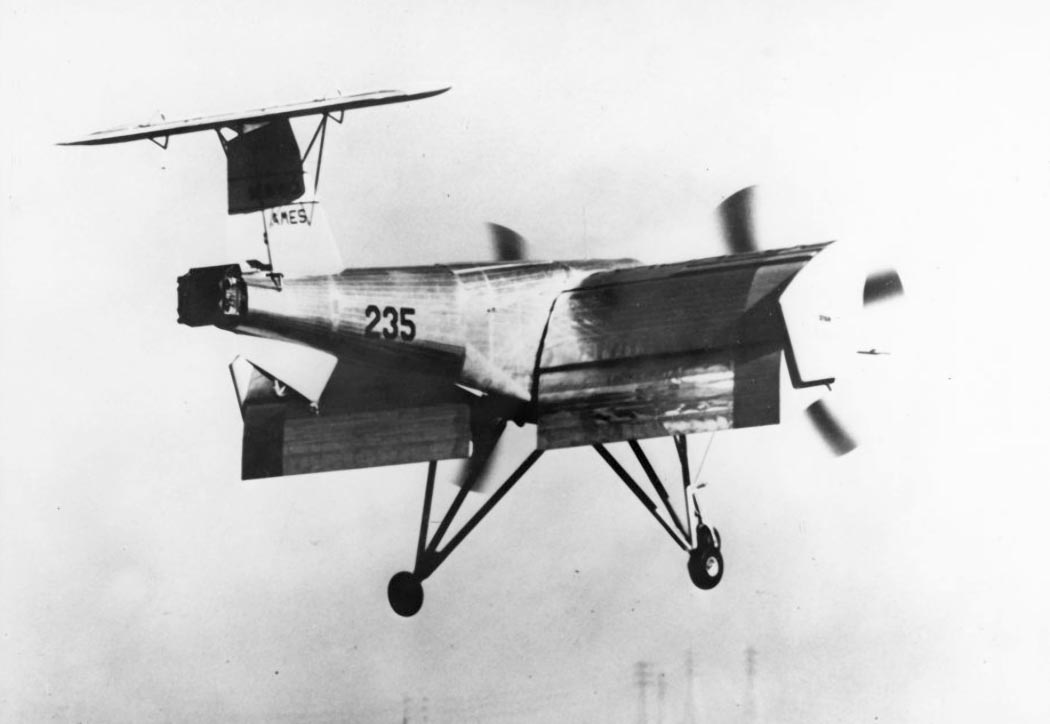

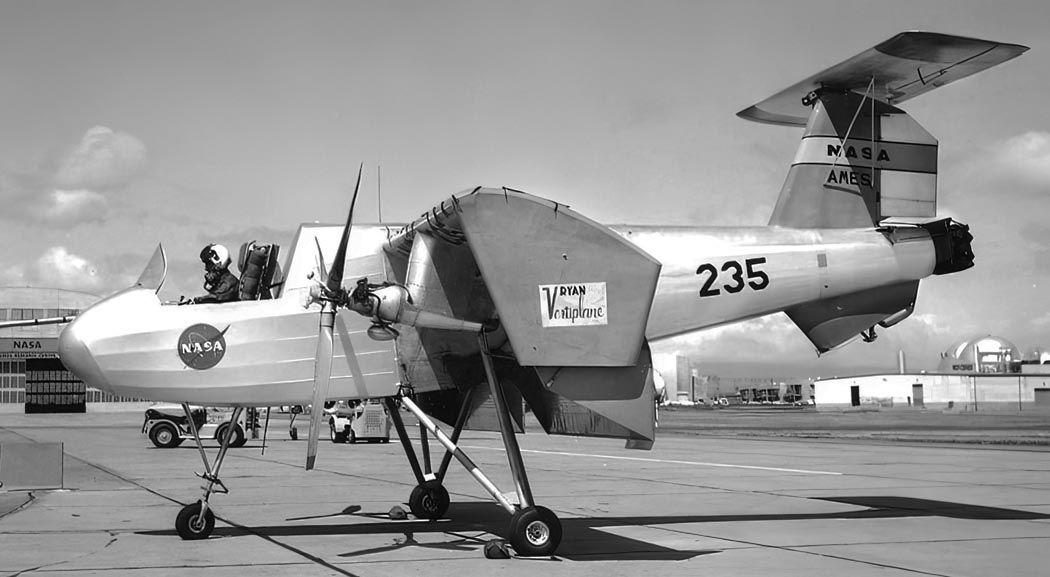

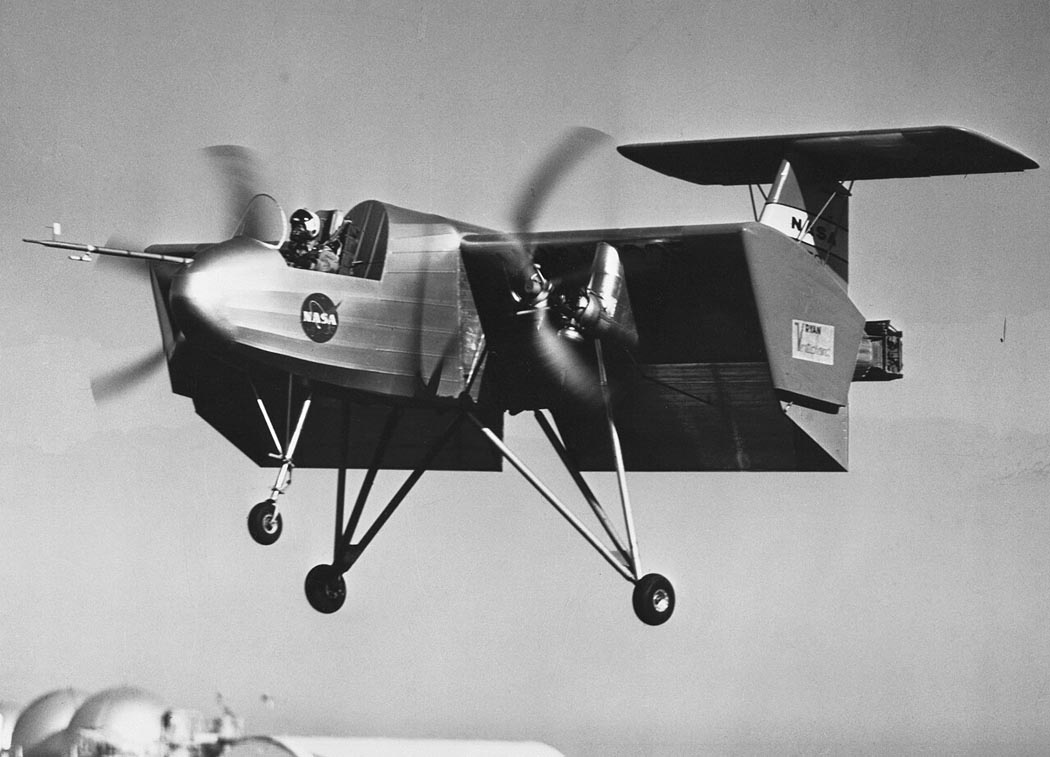

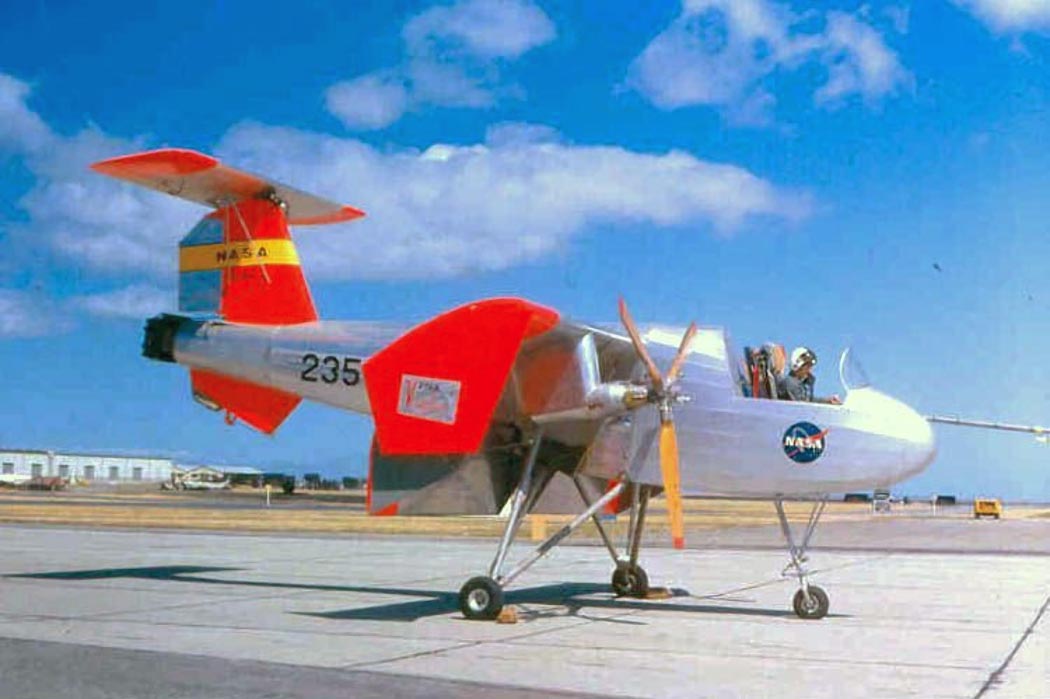

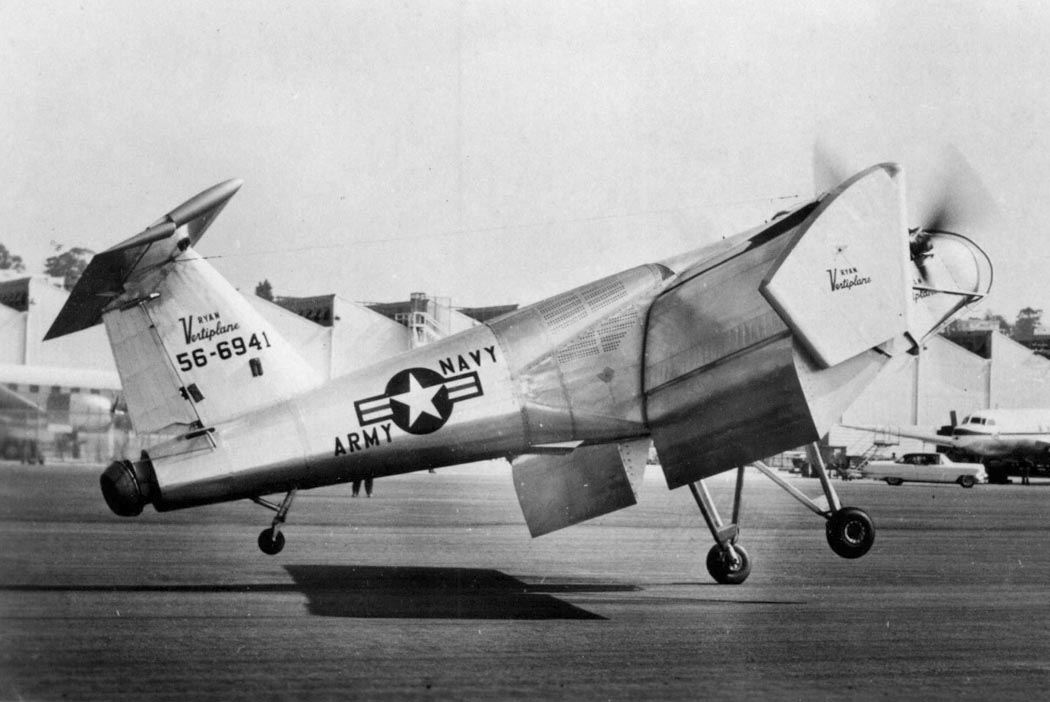

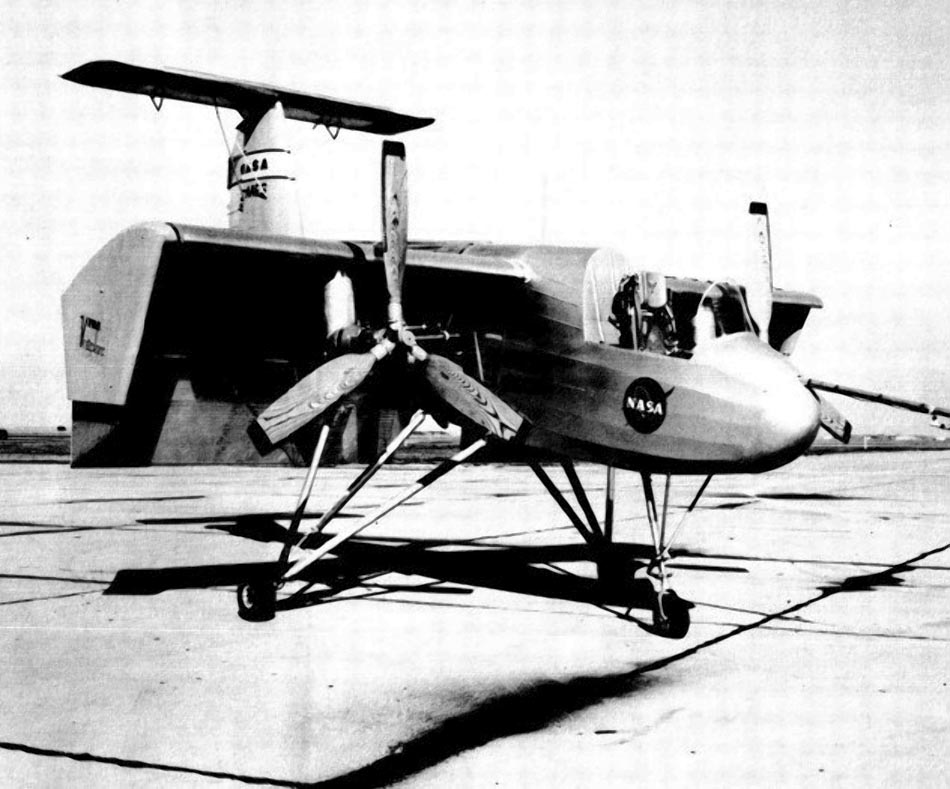

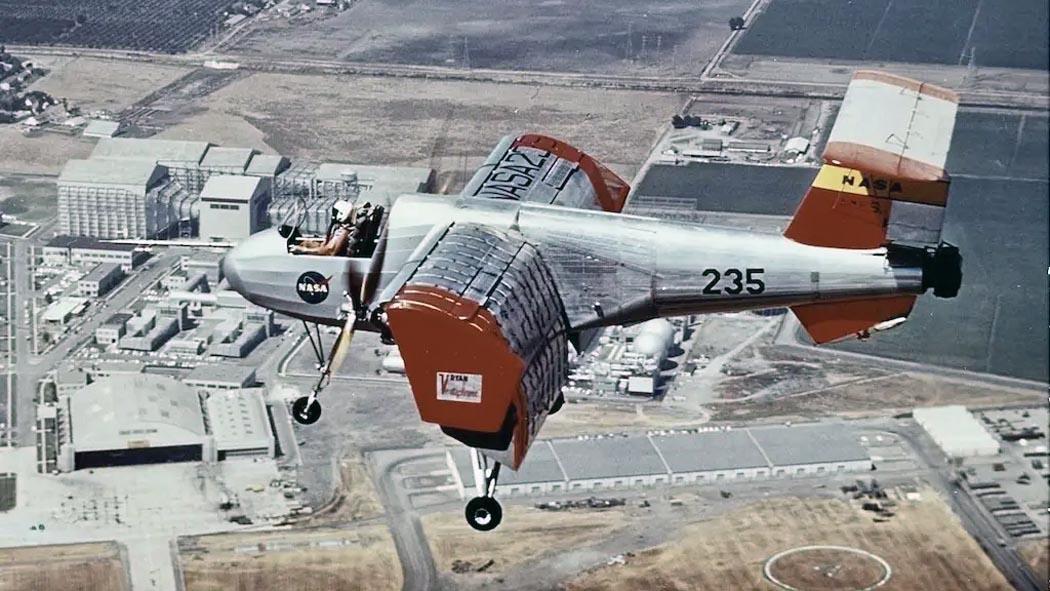

 VZ-3

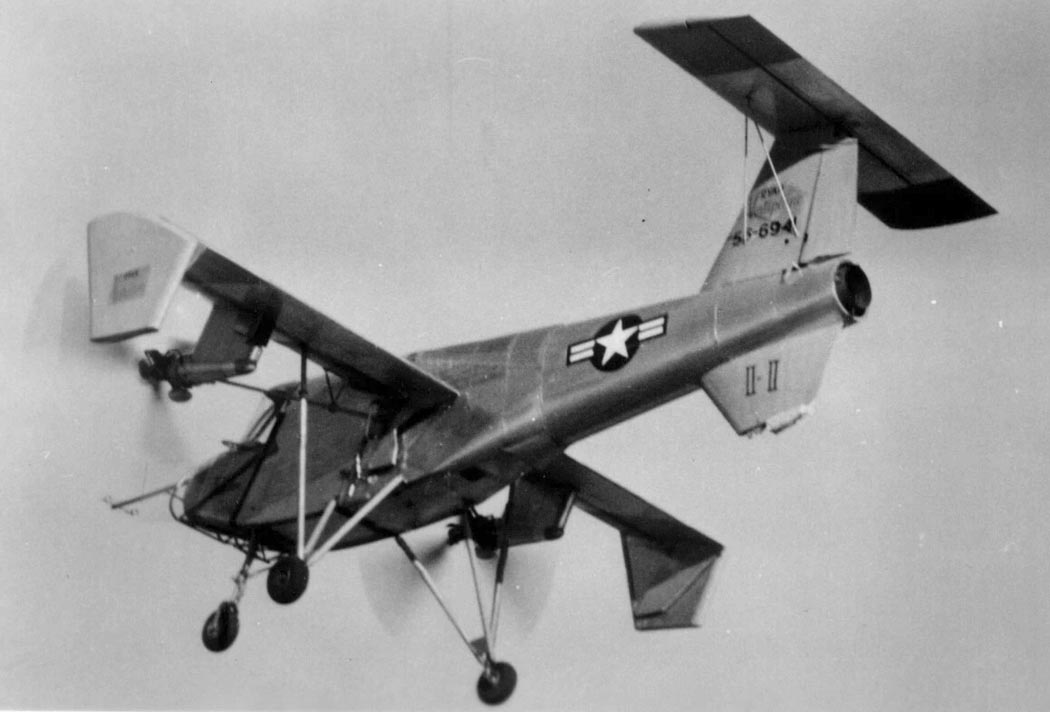

 VZ-3

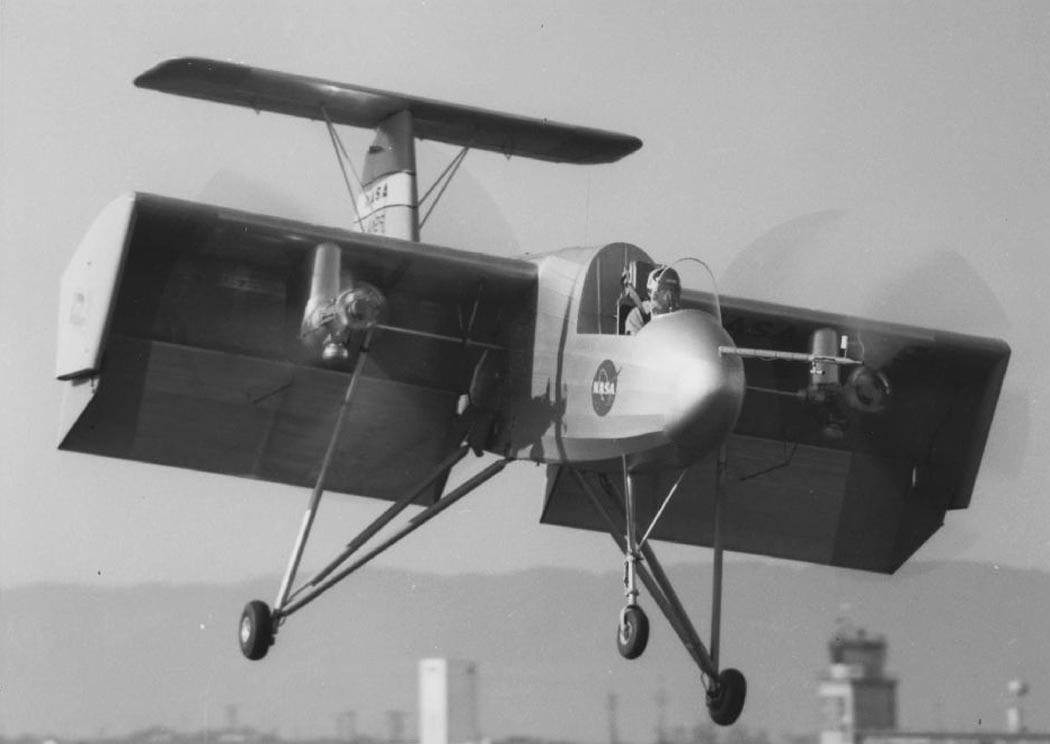

 VZ-3

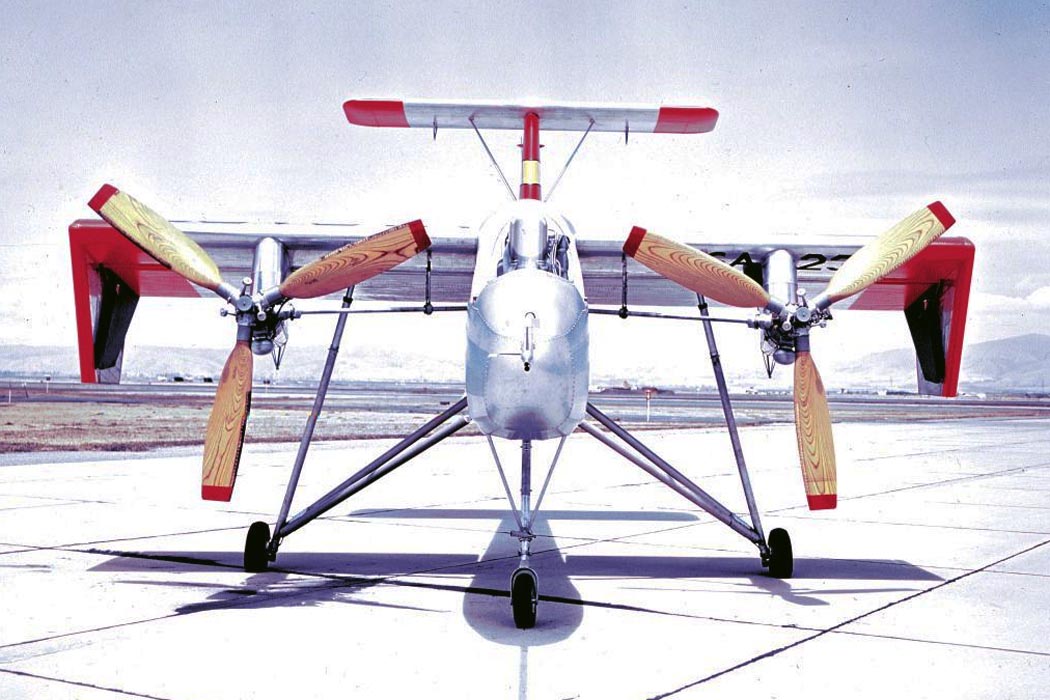

 VZ-3

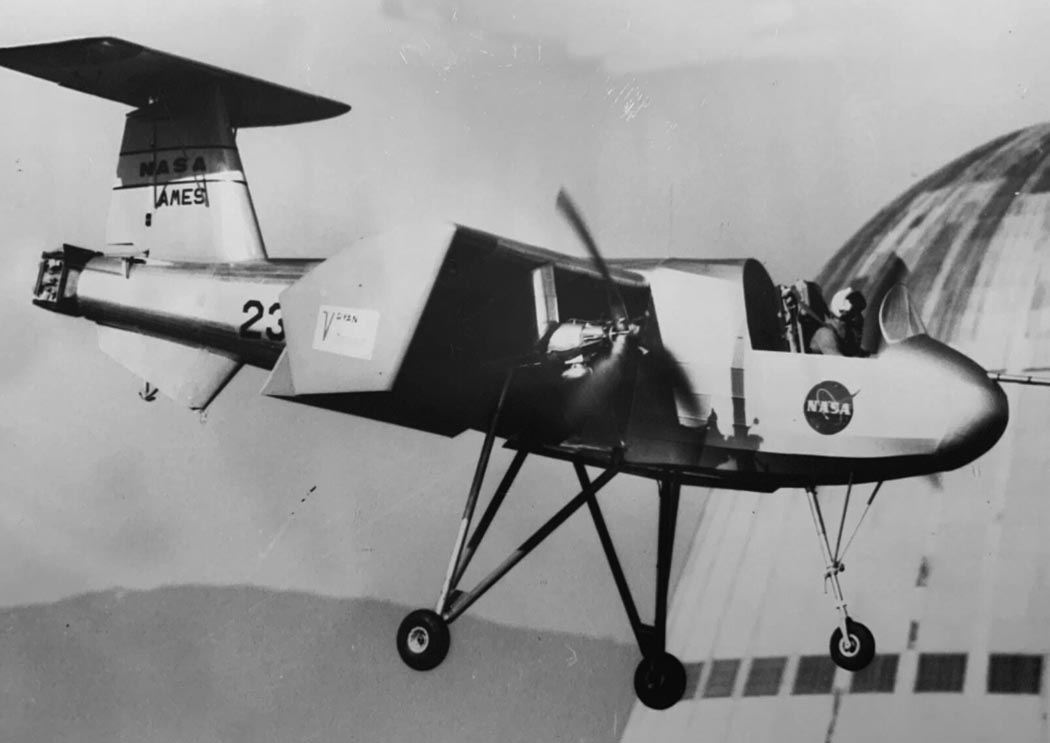

 VZ-3

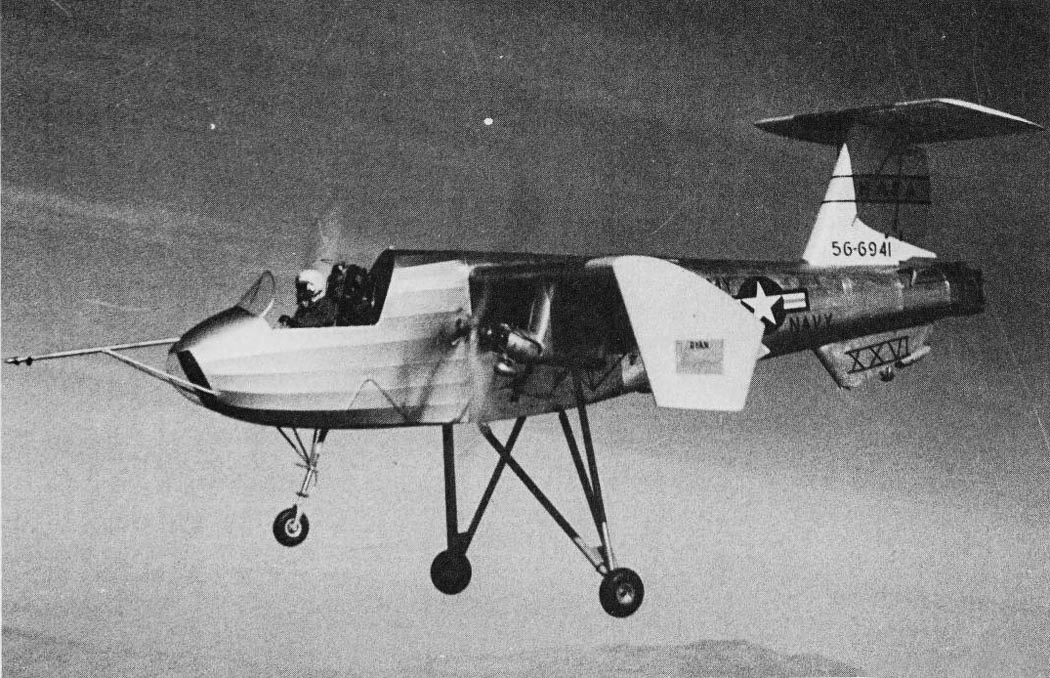

 VZ-3

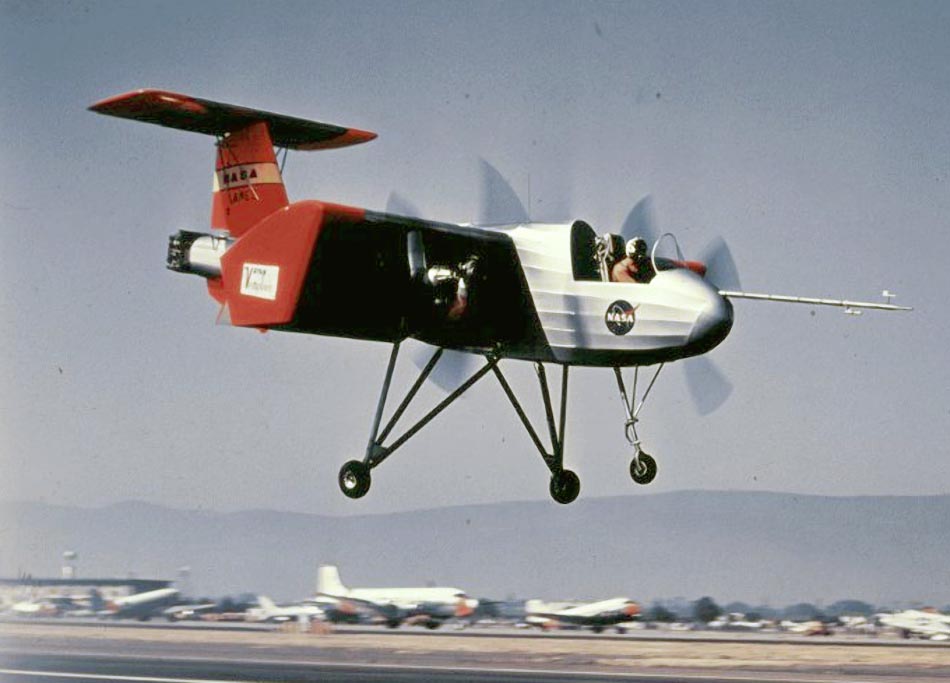

 VZ-3







Список источников:

Питер Бауэрс. Летательные аппараты нетрадиционных схем
VSTOL.org. Ryan 92 VZ-3 Vertiplane
Aerofiles.com. Ryan
