     9K113 Штурм-В

Страна: Россия
Тип: Противотанковый ракетный комплекс



Комплекс 9К113 "Штурм-В" предназначен для поражения современных танков, боевых машин пехоты, пусковых установок ПТУР и ЗУР, долговременных огневых точек типа ДОТ и ДЗОТ, низколетящих малоскоростных воздушных целей, а также живой силы противника в укрытиях.

Авиационный ракетный противотанковый комплекс "Штурм-В" создан на базе наземного самоходного противотанкового комплекса "Штурм-С" . В составе обоих комплексов используются ракеты 9М114, 9М114П и 9М114Ф.

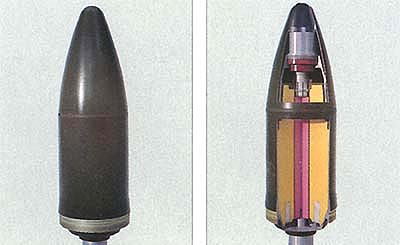

Комплекс позволяет использовать и ракету 9М120 "Атака" с тандемной кумулятивной боевой частью и 9М120Ф с фугасной. Этот комплекс получил обозначение "Штурм-ВМ". На западе ракета получила обозначение AТ-6 "Spiral".

В состав комплекса входят:

  • боевые средства, состоящие из аппаратуры наведения и управления, установленной на вертолете
  • управляемые ракеты в транспортно-пусковых контейнерах (ТПК) "Штурм" и "Атака"
  • средства технического обслуживания для баз и арсеналов, состоящие из контрольно-проверочной аппаратуры наведения и управления носителя и контрольно-проверочной аппаратуры для регламентных проверок ракет
  • учебно-тренировочные средства, состоящие из тренажера и учебных макетов ракет

Ракета комплекса "Штурм-В" (всех модификаций) выполнена по схеме "утка". Ракета - двухступенчатая. Аппаратура управления и наведения - оптический прицел со встроенным пеленгаторным каналом, баллистическим вычислителем, аппаратурой радиокомандной связи "Радуга-Ш" (поле зрения по каналу захвата - 9¦, поле зрения по каналу сопровождения - 2¦, масса - 224 кг). Тип старта - из транспортно-пускового контейнера с помощью вышибного заряда.

Система наведения ракет - полуавтоматическая, радиокомандная, с инфракрасным сигналом слежения. Она имеет высокую помехоустойчивость за счет использования при наведении ракеты двух специальных кодов и пяти фиксированных частот. Для управления стрельбой разработаны специальные программы, которые позволяют ракете на первоначальном этапе лететь по траектории выше линии визирования, а при подлете к танку на расстояние 500-700 метров она опускается и поражает цель. Это дает возможность оператору независимо от погодных условий и работы двигателей ракеты всегда видеть поражаемый объект. При максимальной дальности стрельбы точность системы управления ПТУР не превышает 0,6 угловой минуты. Это позволяет обстреливать любые малоразмерные бронированные цели и даже вертолеты в режиме зависания и подлета. Максимальная высота поражения воздушных целей (пуск на уровне моря) составляет 3000 метров.

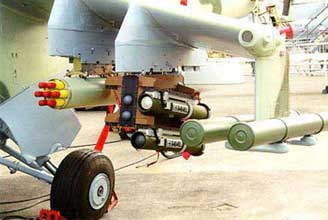

Испытания комплекса "Штурм-В" проводились на вертолете Ми-24 с 1972 года по 1974 год. В дальнейшем ракетный комплекс стал основным оружием серийных вертолетов Ми-24В (принят на вооружение 28 марта 1976 года). На вертолете Ми-24В штатно устанавливалось четыре ракеты 9М114. В 1986 году были проведены испытания вертолета Ми-24В с новым многозамковым балочным держателем, при наличии которого на вертолете может устанавливаться до 16 ПТУР "Штурм".

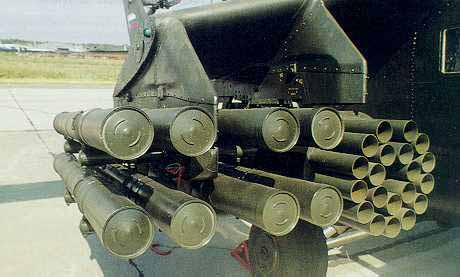

Ракетным комплексом "Штурм" оснащен и новый боевой вертолет Ми-28. На одном вертолете Ми-28 устанавливается до 16 ракет на двух пусковых установках.

Уральский оптико-механический завод совместно с Красногорским заводом и НПО "Геофизика" для молерннзацни вертолетов Ми-24В с ПТУР "Штурм" создал новую прицельную станцию.

Улан-Удэнский авиазавод разработал и предлагает на экспорт новую штурмовую модификацию транспортно-боевого вертолета Ми-8 - вертолет Ми-8АМТШ с восемью ПТУР "Штурм" и четырьмя зенитными ракетами "Игла". В настоящее время с комплекса "Штурм-В" можно использовать усовершенствованные ракеты 9А2200 и 9М2313 комплекса "Атака-В".

С учетом опыта эксплуатации семейства комплексов "Штурм" разрабатывается корабельный комплекс "Штурм" с дальностью стрельбы до 6 км для размещения на патрульных катерах проекта 14310.













Разработчик
Изготовитель
Дальность стрельбы, м
- ракетой 9М114 "Штурм"
- ракетой 9М120 "Атака"
Средняя скорость полета, м/с
Скорость полета носителя, км/ч
Сектор маневрирования носителя, °
Время полета на максимальную дальность, с
Вероятность поражения цели
Бронепробиваемость, мм
Вес боевой части, кг
Длина ракеты, мм
Максимальный диаметр корпуса ракеты, мм
Стартовый вес, кг
Вес ракеты в ТПК, кг
Температура применения, C°
Носитель
КБ Машиностроения
ГП "Ижевский механический завод"

5000
6000
420-530
до 300
±60°
14,5
0,65-0,98
500-650
5,3-6
1830-1840
130
31,4 - 35,4
46 -46,5
±50°
Ми-24В, Ми-24П, Ми-24ВП, Ми-28, Ка-29, Ми-8МТВ5 (Ми-17МД), Ми-8АМТШ
