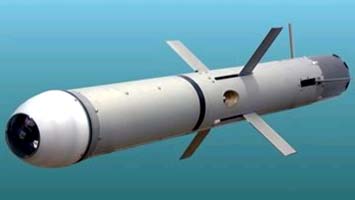

     SPIKE-ER

Страна: Израиль
Тип: Противотанковый ракетный комплекс



Израильский противотанковый комплекс SPIKE-ER (раньше обозначался как NTD)  созданный на базе комплексов Gill/Spike фирмой Rafael. Комплекс SPIKE-ER выпускается в вариантах  для  мобильных боевых систем и для вертолетов.

В вертолетном варианте  комплекс поставляется в виде пусковой установки с четырьмя ракетами и системой наведения и управления совместимой с цифровой шиной данных MB 1553.  Комплекс SPIKE-ER позволяет наводить ракету на цель используя двухстороннюю электронно-оптическую систему передачи изображения Противотанковая ракета комплекса оборудована инфракрасной головкой самонаведения.

Запуск ракет из комплекса SPIKE-ER осуществляется в трех режимах - "Выстрелил и забыл" (Fire and Forget), "Выстрелил, оценил и скорректировал" (Fire, Observe and Update) и "Выстрелил и направил" (Fire and Steer). В первых двух режимах наведение на цель  осуществляется до запуска ракеты оператором комплекса.  В третьем случае, выбор цели осуществляется уже после пуска ракеты.

Специалисты фирмы Rafael разработали комплект HeliCOAT, предназначенный модернизации систем вооружение вертолетов AH-1S Cobra, Austa A-129, MD-500 Defenders, Gazelle и  Ми-24 для установки на них комплекса SPIKE-ER. В состав комплекта HeliCOAT входит пусковая установка ракет SPIKE-ER, система наблюдения  TOPLITE, система целеуказания и наведения смонтированная на шлеме пилота и комплект для модернизации БРЭО вертолета, включающий навигационную карту, цветной многофункциональный дисплей, монитор пилота и рукояти управления комплексом.

Комплекс планируется принять на вооружение в 2003 году.














Вертолет-носитель
Длина, м
Диаметр, мм
Масса, кг
- ракеты
- ПУ
- ПУ с 4 ракетами
- БЧ
Двигатель
Эффективная дальность, м
- минимальная
- максимальная

AH-1S Cobra, Austa A-129, MD-500 Defender, Gazelle Ми-24
1,67
170

33
55
187
3
ТТРД
25
400
8000



Список источников:

Денис Евстафьев. SPIKE-ER
Federation of American Scientists. Conventional Weapons
Israel Weapons
