     CBU-89/104 GATOR

Страна: США
Тип: Кассетная бомба

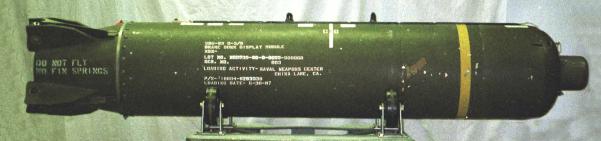

CBU-89 Gator - 1000-фунтовая кассетная бомба, содержащая противотанковые и противопехотные мины. Предназначена для быстрого минирования местности на танкоопасном направлении при использовании высокоскоростной тактической авиации, так же минные поля используются для замедления перемещения войск или чтобы иммобилизовать цели для поражения другими видами оружие.

Комплект Gator состоит из кассеты SUU-64 с 72 противотанковые и 22 противопехотными минами, и неконтактного взрывателя FZU-39. Мины взводятся когда кассета раскрывается. Детонация мины происходит при обнаружении цели или по истечению времени - обе мины оснащены таймерами самоликвидации с программируемой задержкой. Противопехотная мина детонирует в случае задевания инициирующих проводов.

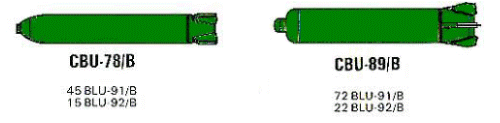

Система Gator состоит из двух подобных кассет: CBU-89 и CBU-78. В CBU-89/B Военно-Воздушные Силы используют кассету SUU-64/B (TMD) 1000-фунтового класса. TMD - общая конфигурация использованная и для CBU-87/B СЕМ. Эта общность удешевляет производство. Военно-морской флот использует в CBU-78/B кассету Mk-7 Rockeye, 500-фунтового класса.

РБК CBU-89 содержит смешанное снаряжение, 72 противотанковые мины BLU-91/B и 22 противопехотные мины BLU-92/В. Обе мины внешне идентичны: цилиндр вделанный в квадратный аэробаллистический адаптер. Габариты мин: размер адаптера: 147мм x 127мм x 66мм, высота мины: 66мм, диаметр мины: 121мм.

Противотанковая противоднищевая мина BLU-91/B - основа системы Gator, эффективна против танков и другой бронетехники. Микроэлектроника в каждой мине обнаруживает цели, различает бронетехнику и подрывает мину когда цель достигает её (дистанционный магнитный взрыватель). Кумулятивный заряд пробивает броню днища большинства машин. Вес -1.95кг (ВВ-594 гр.( RDX). У мин данной системы нет элементов неизвлекаемости.

Противопехотная осколочная мина BLU-92/B служить для затруднения очистки минного поля. Она имеет натяжной взрыватель (4 выбрасываемых нити). При взрыве происходит разлёт высокоскоростных осколков в горизонтальной плоскости. Вес- 1.68 кг (ВВ-408гр. (Composition B-4). У противопехотных мин данной системы есть элементы неизвлекаемости.



противотанковая мина BLU-91/B противопехотная мина BLU-92/В

Обе мины имеют три избирательных времени самоликвидации: 4ч; 48 ч; 15 дней, оно устанавливается до сброса и включается при раскрытии кассеты. Размер минного поля определяется высотой раскрытия кассеты. Высотой раскрытия управляет электромеханический неконтактный взрыватель FZU-39/B. После раскрытия кассеты мины рассеиваются, при этом площадь минирования 6 РБК CBU-89 составляет примерно 130тыс м2 (участок 200м на 650м).

Военно-воздушные Силы США в течение "Войны в заливе" применили 1105 CBU-89. Сейчас идёт оснащение РБК CBU-89 комплектом WCMD и дальнейшим развитием кассеты стала кассетная бомба CBU-104. Она практически полностью аналогична CBU-89, за исключением наличия системы Wind Corrected Munitions Dispenser (WCMD).









Длина, м
Диаметр, мм
Масса бомбы, кг
Размах стабилизатора, мм
Высота применения, м
Максимальная скорость применения, км/ч
Самолет-носитель

2.3
400
322
520/1070мм
60-12000
1300
A-10, F-15E, F-16, B-52 (до 30), B-1B (до 30), B-2 (до 32)



Список источников:

Alex Popov. CBU-89 / 104 GATOR
Federation of American Scientists. Conventional Weapons
